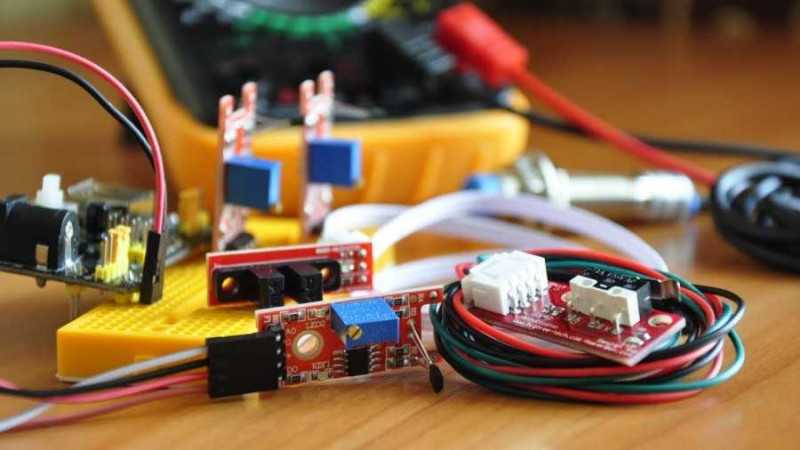

Оптодатчик своими руками

Сенсорный выключатель света. Схема и подробное описание

В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.

Подобные  конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.

Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.

Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере

Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.

Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.

Описание работы выключателя света

Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на  транзисторе VT2. Управляющий вывод тиристора VS1  подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.

Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.

Резистор  R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1  изменяется на противоположный.

В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1  на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.

Детали сенсорного выключателя

Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на  Д814А, КС 175А, Д808. Оксидный конденсатор С1 —  К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В.  Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.

Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).

Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.

Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.

Концевой выключатель: принцип работы и основные характеристики. Проверенные схемы подключения своими руками!

Концевики, конечники, концевые или конечные выключатели – так называют устройство для ограничения движения механизма. К ним предъявляют особые требования по настройке срабатывания. При неправильном применении (расположении в электрической схеме), может случиться авария – сломаться движущийся механизм.

По принципу работы оно напоминает обычный выключатель, только работает не вручную при непосредственном нажатии клавиши по желанию, а в особых ситуациях – при необходимости не допустить дальнейшего движения, ограничить его в допустимых пределах.

Краткое содержимое статьи:

На работе и дома

Сенсорные выключатели давно пора покупать и подключать. Нет в них ничего лишнего. Это источник комфорта, простая по сути своей вещь, которую легко заменить, отремонтировать. Они надёжные и прочные, хотя и хрупкость им не чужда.

Нужны они для того, чтобы можно было зажечь свет при помощи щелчка пальцев, хлопка, произнесённого слова. Они могут реагировать на тепло и движение. Фото сенсорных выключателей убеждают в том, что они уместны в помещении с любым декором – универсальность их характеристика.

Их можно поставить не только дома, но и в офисе, внутри здания и на улице. Когда клиенты или сотрудники будут подходить к входной двери, например, свет будет включаться автоматически. Это поможет произвести хорошее впечатление на окружающих, проходящих мимо людей.

Сенсорный выключатель смотрится со стороны как фокус. А фокусы нравятся и взрослым, и детям. Даже собака заметит эту странность. Главное – чтобы никто не баловался с ним.

Для эффективного освещения территории у подъезда можно поставить сенсорный выключатель. Конечно, лучше чтобы всю ночь у подъезда горел свет. Но если у дома четыре подъезда и у каждой двери горит лампа, можно жителям одного из них договориться, установить такой выключатель, внести разнообразие.

Он пригодится и в том случае, если прожектор хорошо освещает двор и плохо освещает крыльцо. Дополнительное освещение поможет набрать код домофона правильно, достать ключи, поставив сумку на лавочку и так далее.

Сенсорный выключатель для светодиодной ленты тоже подходит, не только для классических светильников. Он в полной мере соответствует всем новинкам на рынке светотехники. Актуальна данная технология, если в доме проживают люди с ограниченными физическими возможностями.

Устройство и принцип работы

Беспроводной выключатель конструктивно состоит из двух элементов:

Вместе они обеспечивают удаленное управление системой освещения.

Схема подключения беспроводного переключателя проста:

• в выбранном месте устанавливается передатчик;
• приемник с реле размещается в источнике света или рядом с ним;
• на вход заводится питание с домашней электросети, на выход подключается нагрузка.

Приемник

Принимающая часть представляет собой подключаемое «по воздуху» реле. Когда на приемник приходит команда, реле срабатывает и замыкает контакты, включая свет. Отключение происходит по другой соответствующей команде.

На плате имеются две группы контактов — вход и выход. Первый обычно обозначен словом Input, второй — Output. Эта подсказка дается во избежание некорректного присоединения. Сама плата по размерам не больше спичечного коробка и легко прячется в корпусе люстры или светильника.

Установка реле выполняется максимально близко от лампы или иного осветительного прибора, но обязательно в пределах «видимости» сигнала с передатчика. В то же время такие гаджеты иногда ставятся прямо в распределительную коробку, при наличии технической возможности.

Управление осуществляется с пульта, компьютера, планшета или смартфона через поддерживаемый протокол беспроводной связи.

Передатчик

Это устройство должно быть мобильным, поэтому большинство передатчиков работают на автономных источниках электропитания — батарейках и аккумуляторах, или имеют кинетические генераторы для преобразования импульса нажатия клавиш в ток.

Важный параметр — зона охвата. Она зависит от используемой технологии и конфигурация помещения. У недорогих образцов радиус действия находится в пределах 20–50 метров, а продвинутые способны «пробивать» радиус до 350 м. Но и стоят они существенно дороже, предназначаясь для больших домов и прочих помещений со значительной площадью.

В продаже встречаются предназначенные для «умных домов» модели, умеющие не просто включать-выключать свет, но и менять уровень освещенности. Для этого их оснащают специальным регулятором — диммером. Он контролирует подачу мощности на осветительный прибор, изменяя яркость ослаблением или усилением мощности. Диммеры эффективно взаимодействуют и с современными светодиодными лампами, и с классическими накаливания.

Определяем оптимальную модель

Чтобы наслаждаться всеми достоинствами оборудования, необходимо правильно выбрать сенсорную модель выключателя. При покупке следует учесть следующие критерии:

• Число точек освещения, которые будут подключены к устройству.
• Допустимость управления яркости освещения. Есть модели, где сила тока обусловливается местом воздействия на сенсорную панель.
• В проходных моделях встроенный таймер отключает свет по истечению установленного времени. Эти приборы монтируют в коридорах общего пользования. Как только все перемещения по обозреваемой площади прекращаются, таймер срабатывает на отключение. Что позволяет значительно снизить затраты электроэнергии.
• Модели, управляемые пультом ДУ. Функция, рекомендуемая для помещений с большой площадью.

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

1. Мощность подключаемого оборудования и схема его подключения.
2. Исполнение, соответствующее типу проводки.
3. Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
4. Возможность дистанционного управления (пульт или смартфон).
5. Соответствие дизайна интерьеру помещения и т.д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.

Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Что такое концевой выключатель

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.

Устройство

Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.

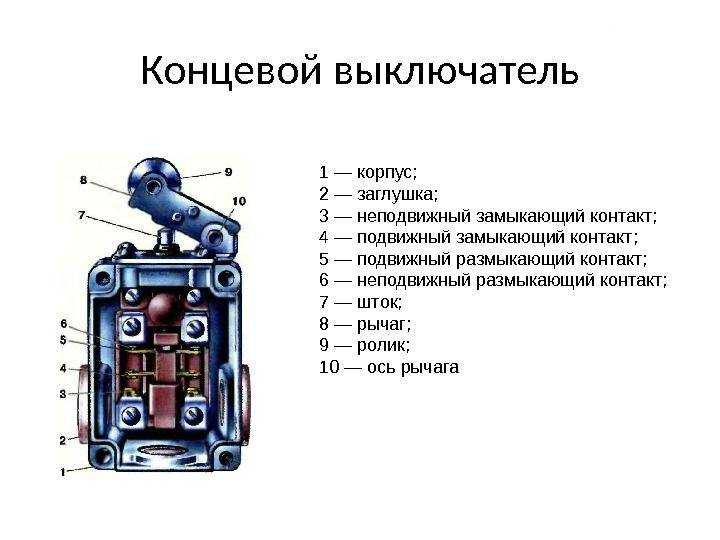

Механический концевой выключатель (конструктивная часть)

Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.

Принцип работы

Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.

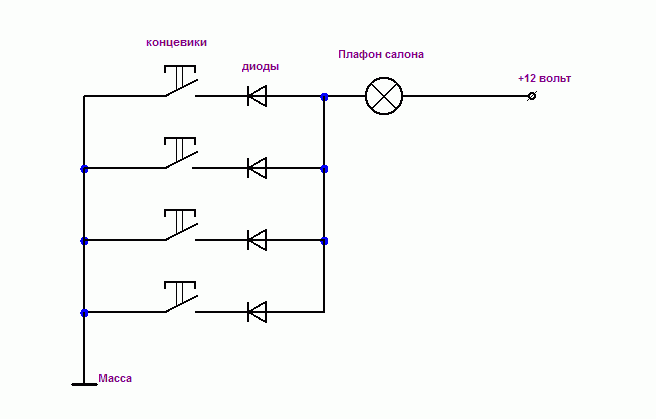

Принципиальная схема включения плафона автомобиля через концевые выключатели

Применение

Концевые выключатели применяются:

• в мебельной продукции;
• в автомобилестроении;
• в быту и бытовой технике;
• на производстве.

Концевые выключатели подразделяются на следующие виды:

• механические;
• бесконтактные;
• герконовые;
• ультразвуковые;
• емкостные;
• сенсорные (оптические);
• индуктивные.

Механические

Механические концевики являются основным видом выключателей в строительстве, а также производстве и металлургии. Наличие резиновых уплотнений на контактной группе является защитой устройств от пыли и грязи.

Механические выключатели бывают:

Бесконтактные

Бесконтактные концевики работают на транзисторном ключе, который обладает небольшим сопротивлением. К преимуществам таких устройств можно отнести отсутствие подгорания контактов, а также компактность.

Ультразвуковые

Ультразвуковые автоматические выключатели применяются в качестве датчиков объема и движения, основаны на специальных кварцевых элементах. Приборы выдерживают небольшие нагрузки в цепи, как например, от мотора привода штор или низковольтной аппаратуры.

Ультразвуковой концевой выключатель

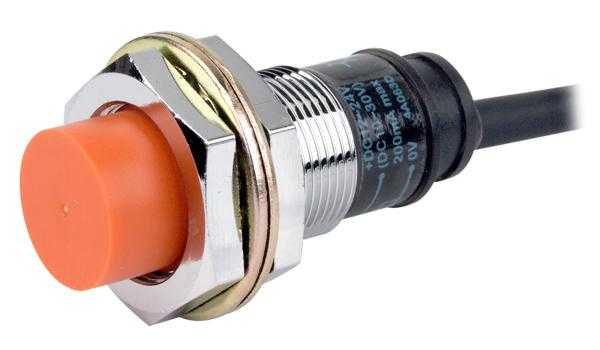

Емкостные

Такие выключатели срабатывают в случае изменения электрической емкости, созданной человеком. При приближении к устройству возникает электроемкость, которая активизирует устройство мультивибратора, находящегося в концевике. Чем ближе подходит человек, тем больше емкость и меньше частота импульса. Основой механизма является пластина конденсатора.

В ниже приведенном видео рассмотрены емкостные концевики. Снято каналом chipdip.

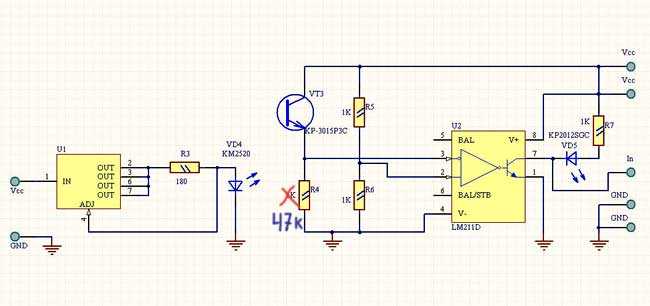

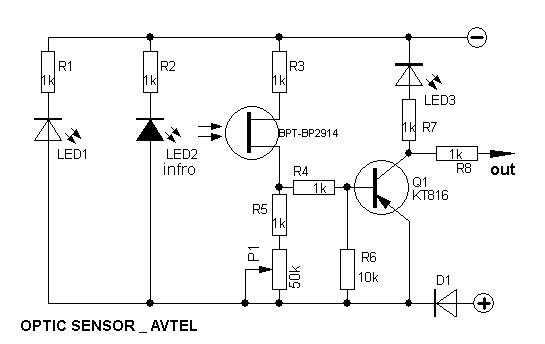

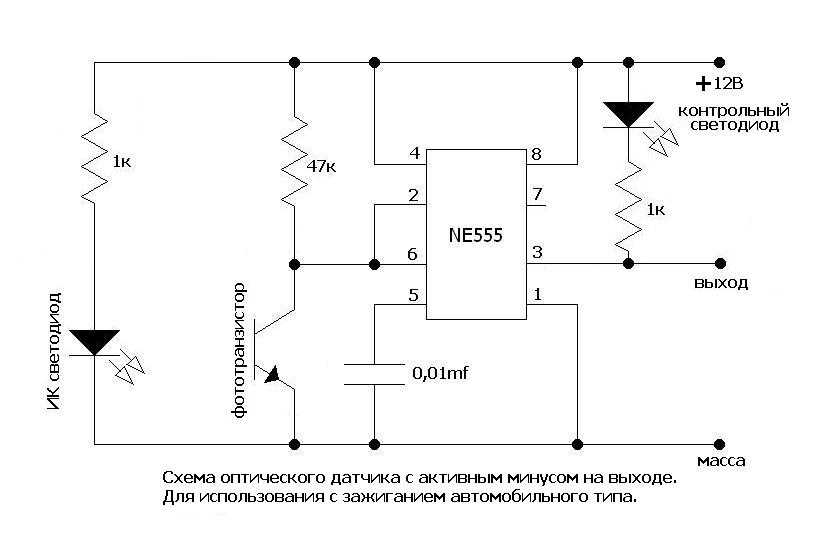

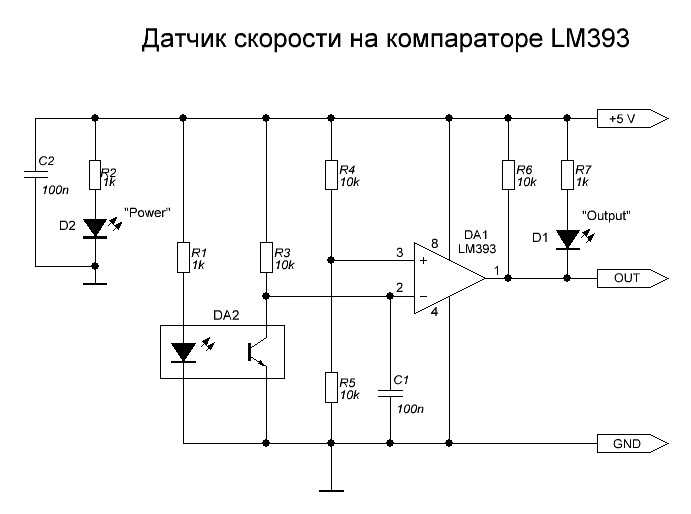

Сенсорные (оптические)

Устройство сенсорных выключателей имеет инфракрасный светодиод и фототранзистор. Диод, управляя подаваемым импульсом, дает возможность цепи открывать фототранзистор. Такие устройства могут широко использоваться на ЧПУ.

Индуктивные

Индуктивные концевики работают в заданном диапазоне электромагнитного поля. Датчик, который вышел из зоны действия магнитного поля, подает импульс на включение прибора.

3 этапа подключения С.В.

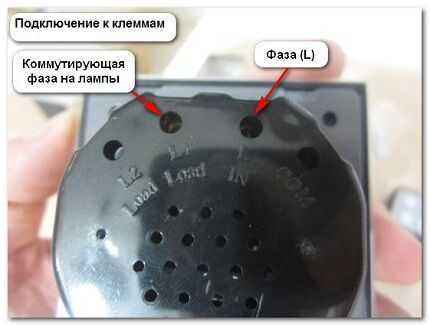

Посмотрите на картинке на обратную сторону устройства. Здесь две клеммы «L-in», к которой подключается приходящая фаза, и «L-load» — к ней подключается лампа. Подключение или замена такого устройства не отличается от установки обычного выключателя. Эта работа выполняется в несколько этапов.

Прежде всего отключить напряжение, затем зачистить провода и развести их. Затем необходимо определить фазный провод. Для этого необходимо включить напряжение и индикатором напряжения найти фазу. В завершение производится подключение выключателя. Для этого отключается напряжение, подключаются провода, прибор устанавливается в монтажную коробку и закрывается защитное стекло.

После завершения работ включается питание и проверяется работа устройства. Если подать питание до установки защитного стекла, то сенсор может не работать.

подключения сенсорного выключателя

В устройствах, управляющих двумя лампами, клемм «L-load» две.

Установка сенсорного выключателя

Дистанционный С.В. скрытого монтажа. 2 типа пультов.

Кроме устройств прямого воздействия есть устройства, оборудованные пультом дистанционного управления. Устанавливаются и управляются такие приборы аналогично обычным, но после установки пульт ДУ необходимо настроить согласно инструкции.

Пульты для таких устройств есть двух типов:

• каждая кнопка настраивается на отдельную лампу;
• каждая кнопка программируется на отдельную функцию — включить, отключить и включить/отключить.

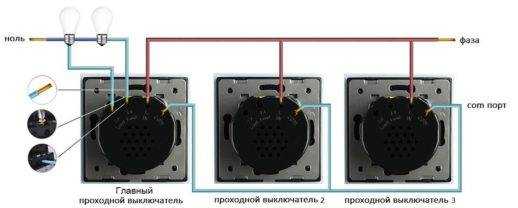

Управление светом из 2 мест проходным сенсорным выключателем

Кроме обычных, есть проходные выключатели, предназначенные управлять одним светильником с двух мест.

Фазный провод подключается к общей клемме первого аппарата, а два выходных контакта соединяются двумя проводами с соответствующими клеммами второго. Общая клемма второго аппарата подключается к лампе.

В результате, прибор освещения будет включаться из одного места, например, внизу лестницы, а выключаться вверху.

Управление светом из 2 мест проходным сенсорным выключателем

Как подключить С.В. с Алиэкспресс. 2 типа коробок для монтажа

Кроме того, не все производители выпускают устройства «с лапками», которые устанавливаются в старые коробки. Некоторые модели крепятся только саморезами.

Схемы подключения сенсорных выключателей

С.В. с пультом ДУ, рассчитанным на 4 устройства

Кроме приборов, требующих прикосновения, есть устройства, оборудованные пультом ДУ. Такие пульты для работы используют частоту 433МГц. Внешне они похожи на брелок автомобильной сигнализации с четырьмя кнопками. Каждая из них программируется на отдельный прибор.

Для программирования прикасаются к выключенному прибору, после звукового сигнала, нажимают выбранную кнопку. После контрольного сигнала устройство готово к работе.

Дальность срабатывания достигает 50 метров.

Маркировка и тонкости подключения

Разбор маркировки будем выполнять на примере электронного переключателя модели VL C701R компании Livolo. Модификация прибора обозначается латинскими буквами C6, C7 и т. д. Дальше располагается двузначное число, указывающее на количество подключаемых лампочных групп: 01, 02 и 03.

Расшифровка маркировки модели VL C701R: VL – сокращенное название производителя; C7 – серия; 01 – одна управляемая линия; R – пультовое радиоуправление

Последние буквы будут обозначать дополнительную функциональность сенсорного переключателя:

• R – радиоуправление;
• D – диммерный механизм, позволяющий осуществлять плавное регулирование степени освещения;
• S – функция проходного выключателя;
• T – таймер отключения.

Схема подключения сенсорного выключателя аналогичная, как и для стандартного одноклавишного устройства или светорегулятора.

Достаточно посмотреть на схему и становится очевидно, что для подключения сенсорного свитча не требуется дополнительная прокладка жил или проводов. На примере VL C701R видно, что установка производится вместо обычного диммера

Согласно вышеуказанной схеме, линию красного цвета, идущую от щитка, подключаем на клемму L (In).

Далее, коммутирующую фазу, на рисунке оранжевого цвета, подсоединяем к клемме L1 (Load). Этот провод после направляется на одну или несколько групп ламп.

Все настраиваемые параметры выключателя и дистанционного пульта будут сохранены даже при отсутствии питания и севших батарейках, что является важным аспектом

Нулевые проводники (N) комплектуются в один узел посредством клеммных колодок. Аналогичным образом оформляются и защитные проводники (РЕ).

По мере возможности лучше применять подрозетники с достаточной степенью углубления для полноценной укладки и выключателя, и всех проводов

После аккуратной укладки проводников в нишу подрозетника переходят к креплению основания выключателя и его накладной стеклянной панели.

ВЫКЛЮЧАТЕЛЬ ИК ДУ

ВЫКЛЮЧАТЕЛЬ ИК ДУ

   Включить электроустройства с помощью пульта дистанционного управления не является ноу-хау, и вы можете найти много различных устройств делающих это хорошо. Для изготовления этого типа устройств, вы должны сделать приемник, передатчик. Здесь же можно сделать это устройство, но вам нужно будет сделать только приемник, потому что в качестве передатчика будет использоваться пульт дистанционного управления от телевизора или DVD. Это один простой пример такого рода устройства, и я буду называть его ИК-переключатель. Схема показана на рисунке – кликните для увеличения.

   Нужно выбрать одну кнопку на пульте ДУ (от телевизора, видео и т.п.), с этим ключом у Вас будет возможность включить или выключить любой электрический прибор. Таким образом, с каждым кратковременным нажатием на выбранную кнопку, вы измените состояние реле приемника (IR-переключатель). Запомнить выбранную кнопку очень просто: Нажмите кнопку на ИК-переключателе и светодиод включается. Теперь можно отпустить клавишу на Ir-переключателе, и нажать кнопку на пульте дистанционного управления. Если вы сделаете это, светодиод будет мигать, это говорит об удачном завершении процесса.

   Сделать это устройство не проблема даже для новичков в электронике, так как это простое устройство, и используется только несколько компонентов. На схеме вы можете увидеть, что вам нужен микроконтроллер PIC12F629, ИК-приемник TSOP1738 (это может быть любой тип приемника TSOP или SFH) и можно использовать любой тип реле. Программный код для этого устройства используется от IrLightDimmer и это только подпрограмма, которая используется для запоминания и признания ИК-протокола. Также можно использовать pic12f675, биты (фузы) я не изменял с завода.

   Вы можете использовать два типа ИК-приемник TSOP2238 (малый) или TSOP1738 (большой), или вы можете использовать любой другой тип ИК-приемника, который имеет частоту 38KHz, но вы должны обратить внимание на распиновку.  Уверен, вы найдете достойное применение этому простому и полезному прибору. Прошивка и плата выключателя ИК ДУ в архиве

КАК СДЕЛАТЬ МИГАЛКУ    Простая мигалка на шести светодиодах и двух резисторах, питающаяся от батарейки на 9 вольт.

ВЫКЛЮЧАТЕЛЬ ИК ДУ      Включить электроустройства с помощью пульта дистанционного управления не является ноу-хау, и вы можете найти много различных устройств делающих это хорошо. Для изготовления этого типа устройств, вы должны сделать приемник, передатчик. Здесь же можно сделать это устройство, но вам нужно будет сделать только приемник, потому что в качестве передатчика будет использоваться пульт дистанционного управления от телевизора или DVD.

Устройство и принцип работы основных элементов устройства

Беспроводный выключатель состоит из следующих элементов:

• Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров). Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.
• Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.

Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.

Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.

Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.

Управление светом производится следующими способами:

• Путем прикосновения к специальной сенсорной панели;
• Нажатием на механическую кнопку;
• Подачей сигнала с пульта ДУ или телефона.

При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.

Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.

С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.

Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.

Критерии выбора устройства

При выборе выключателя обращайте внимание на следующие моменты:

• сколько устройств можно подключить к одному прибору. Оптимально 1-3. Больше трех – неудобства в использовании;
• оснащен ли выключатель диммером — устройством для регулировки интенсивности освещения;
• наличие таймера;
• возможность дистанционного управления.

Корпус выключателя может быть изготовлен из пластмассы или из стекла. Второй вариант обойдется дороже. Разнообразие моделей и фирм на рынке электротоваров поможет выбрать выключатель, подходящий к интерьеру квартиры, соответствующий вашим вкусовым предпочтениям.

Преимущество применения для дома

Автоматический выключатель света состоит из двух компонентов. Это приемник сигнала и передатчик. В качестве приемника используется радиоуправляемое реле, которое получает команду и замыкает цепь. Передатчик реагирует на действие и подает сигнал.

Инфракрасные выключатели имеют ряд преимуществ. К ним относятся:

• простота монтажа;
• контроль сразу всех осветительных приборов;
• экономия расхода электроэнергии;
• широкий радиус приема сигнала в зависимости от модели;
• дополнительная безопасность помещения (эффект присутствия в доме);
• комфорт включения и выключения света;
• электрическая безопасность, так как устройство слаботочное;
• дистанционное регулирование яркости света.

Главный недостаток таких приборов – высокая цена перед традиционными аналогами. Но с развитием технологии отмечается тенденция к понижению стоимости. Также проблемой является ограничение радиуса действия и невозможность сигнала проникать через препятствия.

Применение беспроводных выключателей

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.
