Реле максимального тока: принцип работы, назначение и классификация

Технические характеристики оборудования

При выборе типа реле контроля фаз следует учитывать технические характеристики, которые напрямую зависят от типа оборудования

Имеет смысл подробно разобрать, на что следует обратить особое внимание

Хотя некоторые зарубежные аналоги нисколько не красивееФОТО: aredi.ru

Рабочее напряжение

Наиболее широкий диапазон рабочего напряжения имеет первый тип реле контроля фаз – устройства ЕЛ11 и ЕЛ11МТ. Эти приборы предназначены для оборудования, работающего от сети 100, 110, 220, 380, 400 и 415 В. У реле второго типа (ЕЛ12 и ЕЛ12МТ) диапазон скромнее. Он ограничивается напряжением 100, 200 и 280 В. А самым малым диапазоном обладает ЕЛ13. Это реле рассчитано на рабочее напряжение 220 и 380 В.

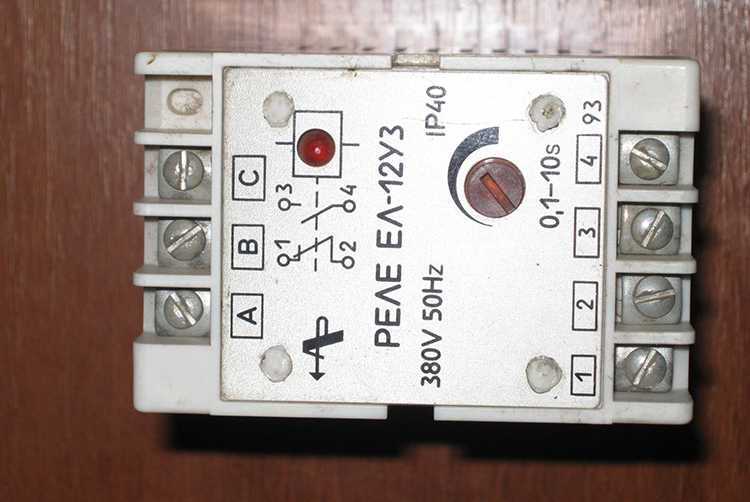

ЕЛ12УЗ по внешнему виду практически не отличить от одиннадцатогоФОТО: directlot.ru

Пределы срабатывания реле контроля фаз

В случае исчезновения одной из фаз, сработает реле любого типа, а вот при падении напряжения отсечка на разных типах будет отличаться по показателям. Устройства серии ЕЛ11 имеют отсечку при 0,7 Uфн, у серии ЕЛ12 и ЕЛ13 этот предел равен 0,5 Uфн.

Неправильная фазировка также может стать причиной отсечки реле контроля фаз, серий ЕЛ11 и ЕЛ12. А вот ЕЛ13 при неправильном подключении фаз, не сработает, это также не стоит упускать из вида.

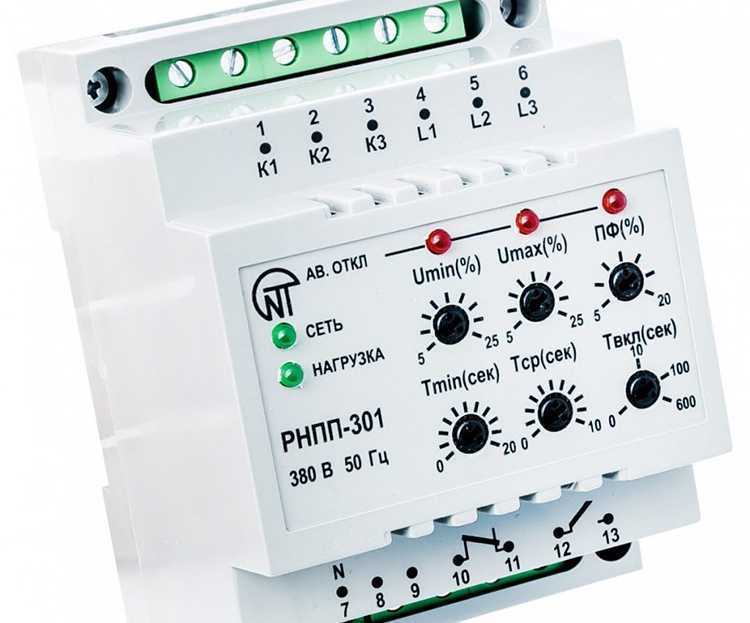

РНПП-301 выглядят значительно аккуратнееФОТО: electrikexpert.ru

Время срабатывания: порог отсечки

При снижении напряжения ниже установленного типом порога, реле контроля фаз может сработать через различный временной промежуток. У моделей ЕЛ11 и 12 он составляет 0,1-10 сек, а у ЕЛ13 – 0,1-0,15 сек.

Рабочая температура и её диапазон

Серия ЕЛ13 имеет наименьший диапазон рабочих температур. Эти модели работают при минимальной -10ºС и максимальной +45ºС. Что касается серии ЕЛ11 и ЕЛ13, то здесь рабочий диапазон шире. Он варьируется от -40 до +40ºС.

Масса устройств и условия их хранения

Разница в массе практически незначительна. У ЕЛ 11 и 12 она составляет 300 г, а ЕЛ13 весит 250 г. Температура хранения реле любых типов -60ºС до +50ºС.

Реле контроля фаз DEVOLT 380 кажется слишком громоздкимФОТО: зелэлектро.рф

Виды ТР

Релейная схема защиты электродвигателя

Все известные образцы токовых реле классифицируются по следующим признакам:

по способу монтажа (схеме подключения);
по своему прямому назначению;
по исполнению (модификации).

В соответствии с первым из этих признаков существующие модели ТР делятся на приборы непосредственного монтажа и устройства опосредованного включения (через трансформаторы тока). По исполнению они подразделяются на встраиваемые устройства и оформляемые в виде отдельного модуля, устанавливаемого на DYN-рейку.

По назначению они выпускаются в виде изделий, применяемых для следующих целей:

защита от однофазных коротких замыканий;
ограничение токов обратной последовательности;
в качестве дифференциальной защиты;
в виде дистанционно управляемых независимых модулей.

Для непосредственного и косвенного включения

Схема защиты от перегруза

Приборы, предназначенные для непосредственного включения, согласно инструкции по применению, устанавливаются в сети с действующим напряжением до 1000 Вольт и с ограниченной величиной тока. При значительной его амплитуде включение в разрыв цепи недопустимо, так как реле не рассчитано на силовые режимы работы. В этом случае потребуется трансформатор тока, позволяющий снизить величину контролируемой величины в несколько раз. В трехфазных сетях такие реле устанавливаются в каждую из фаз последовательно с уже подключенной нагрузкой.

При таком схемном решении система работает в режиме, близком к опасному для эксплуатации короткому замыканию.

Дифференциальная защита и токоограничение

Токовая отсечка

Работа токовых реле в составе УЗО и автоматических выключателей – классический пример реализации их особенностей. В этом случае они функционируют в привычных для электротехнических систем режимах, связанных с реагированием на малейшие утечки тока (УЗО) и срабатывания при перегрузках в цепях. Последнюю функцию относят к категории токового ограничения, исключающего выход из строя подключенного оборудования и самой питающей цепи.

Современные типы токовых реле

Известны «продвинутые» типы реле напряжения и тока, которые по своим возможностям принято относить к интеллектуальным образцам контрольного оборудования. В таких приборах предусмотрен ряд вспомогательных опций, существенно расширяющих их функциональные возможности. Это дисплей, по которому можно убедиться в работоспособности устройства, а также считать информацию по величинам напряжения и тока (они высвечиваются на встроенном индикаторе прибора).

Все описанные возможности относятся к достоинствам токовых реле. Их недостатки определяются для каждого конкретного вида включения отдельно.

Конструкция и принцип действия

Существует множество электронных моделей защитных устройств. Большинство из них имеет стандартную конструкцию. Прибор состоит из следующих элементов:

электромагнит;
якоря;
контакты;
отводы, через которые устройство подсоединяется к сети;
пружины.

Принцип работы токового реле заключается в том, что когда аппарат подключается к сети, катушка получает электрическую энергию. Далее через якорь и металлический сердечник происходит сплетение контактов. В это же время замыкаются контакты всех приборов, которые были включены в цепь прибора. При этом ток может вовсе не подаваться, а если же подаётся, то неравномерно. В этом случае контакты приборов поднимаются, и цепь размыкается.

Вам это будет интересно Как провести замер сопротивления изоляции

Например, в твердотельном приборе предусмотрены дополнительные силовые ключи на тиристорах и симисторах, поэтому он считается более эффективным

Важное значение имеет пропускная способность аппарата

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
Сопротивление обмотки. Измеряется при температуре +20°C.
Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

Устройство реле тока

Для начала давайте разберем принцип реле тока и его устройство. На данный момент существуют электромагнитные, индукционные и электронные реле.

Мы будем разбирать устройство наиболее распространенных электромагнитных реле. Тем более, что они дают возможность наиболее наглядно понять их принцип работы.

Устройство электромагнитного реле тока

Начнем с основных элементов любого реле тока. Оно в обязательном порядке имеет магнитопровод. Причем, этот магнитопровод имеет участок с воздушным зазором. Таких зазоров может быть 1, 2 или более — в зависимости от конструкции магнитопровода. На нашем фото таких зазора два.
На неподвижной части магнитопровода имеется катушка. А подвижная часть магнитопровода закреплена пружиной, которая противодействует соединению двух частей магнитопровода.

Принцип действия электромагнитного токового реле

При появлении на катушке напряжения, в магнитопроводе наводится ЭДС. Благодаря этому, подвижная и неподвижная части магнитопровода становятся как два магнита, которые хотят соединиться. Не дает им это сделать пружина.
По мере увеличения тока в катушке, ЭДС будет нарастать. Соответственно, будет нарастать притяжение подвижного и неподвижного участка магнитопровода. При достижении определенного значения силы тока, ЭДС будет настолько велико, что преодолеет противодействие пружины.
Воздушный зазор между двумя участками магнитопровода начнет сокращаться. Но как говорит инструкция и логика, чем меньше воздушный зазор, тем больше становится сила притяжения, и тем с большей скоростью магнитопроводы соединяются. В результате, процесс коммутации занимает сотые доли секунды.

Существуют токовые реле разных типов исполнения

К подвижной части магнитопровода жестко прикреплены подвижные контакты. Они замыкаются с неподвижными контактами и сигнализируют, что сила тока на катушке реле достигла установленного значения.

Регулировка тока возврата токового реле

Для возврата в исходное положение, сила тока в реле должна уменьшиться как на видео. Насколько оно должно уменьшится, зависит от так называемого коэффициента возврата реле.

Оно зависит от конструкции, а также может настраиваться индивидуального для каждого реле за счет натяжения или ослабления пружины. Это вполне можно сделать своими руками.

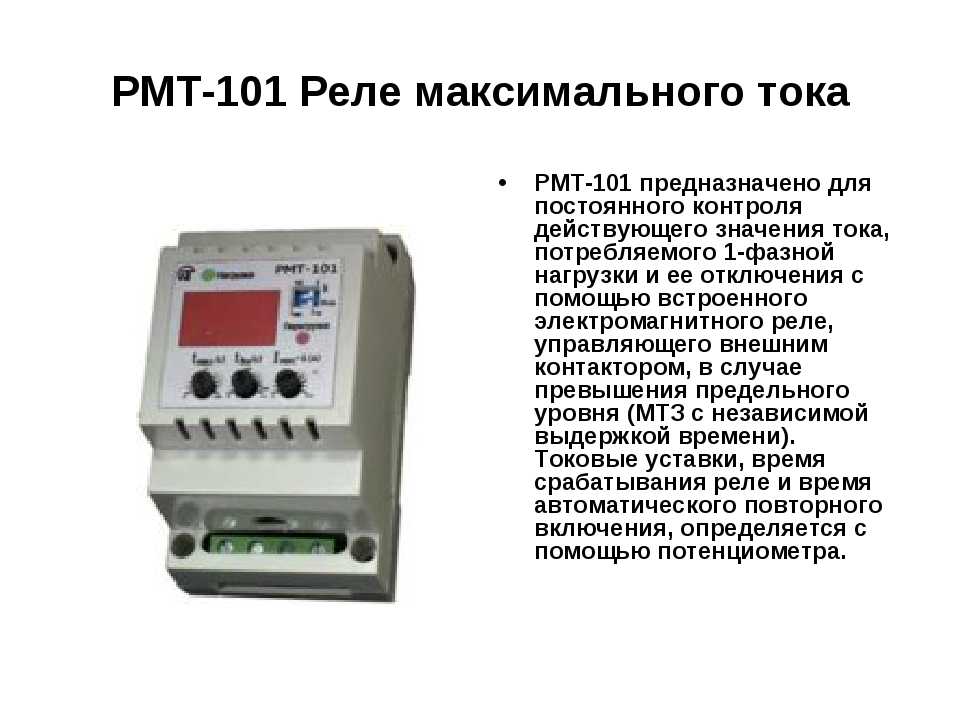

Вторичные реле максимального тока прямого действия

Из числа токовых реле, которые выпускает промышленность, наиболее простыми являются реле максимального тока прямого действия. Несмотря на различные конструкции данных реле, вся их работа основана на электромагнитном принципе. Последовательно с вторичной обмоткой измерительного трансформатора тока6 подключается катушка реле 3. Когда по питающей линии А протекает рабочий ток (нормальный режим работы электроприемника), электромагнитный сердечник 4 не будет втянут в катушку, поскольку электромагнитная сила F_э, которую создает обомотка реле, будет значительно меньше, чем противодействующая ей сила пружины F_п.

Схема реле тока.

В случае возниконевения на линии А короткого замыкания ток катушки реле значительно возрастет и станет больше установленного значения. В таком случае электромагнитная сила катушки F_э превысит противодействующую ей силу пружины F_п, что приведет к втягиванию сердечника в катушку реле. После втягивания сердечника в катушку, подвижная система 2 отопрет защелку выключателя Б, удерживающую выключатель во включенном положении. Под действием отключающей пружины 1 выключатель разорвет цепь линии А.

Промышленность изготавливаются вторичные реле максимального тока типа РТВ (реле токовое с выдержкой времени) и РТМ (реле токовое мгновенного действия). У РТМ есть поворотный переключатель, с помощью которого можно изменять количество витков катушки, что, в свою очередь, будет менять значение уставки тока срабатывания. Уставка тока – это настройка реле на заданный ток срабатывания. Стандартом предусмотрены следующие уставки: 5, 7, 9, 13 и 15 А. Ток срабатывания реле – минимальное значение протекающего через обмотку тока, при котором происходит срабатывание реле (I_ср).

В случае необходимости отключения участка электрической цепи с выдержкой времени применяют РТВ, которое, как правило, имеет ту же конструкцию, но дополнительно оборудовано механизмом выдержки времени (часовым механизмом). Данный механизм, прикрепленный к сердечнику, удерживает его от мгновенного втягивания в катушку, тем самым изменяя уставку его времени срабатывания. Скорость работы часового механизма напрямую зависит от тока, протекающего в катушке реле.

Установка времени – это настройка механизма выдержки времени на определенное значение в секундах. Реле имеет уставки тока 5, 6, 7, 8, 9, 10 А. РТВ и РТМ называют встроенными, так как они встраиваются непосредственно в приводы выключателей. Для непосредственного отключения выключателя эти реле должны развивать огромные усилия, что делает их конструкции громоздкими, а это влияет на точность.

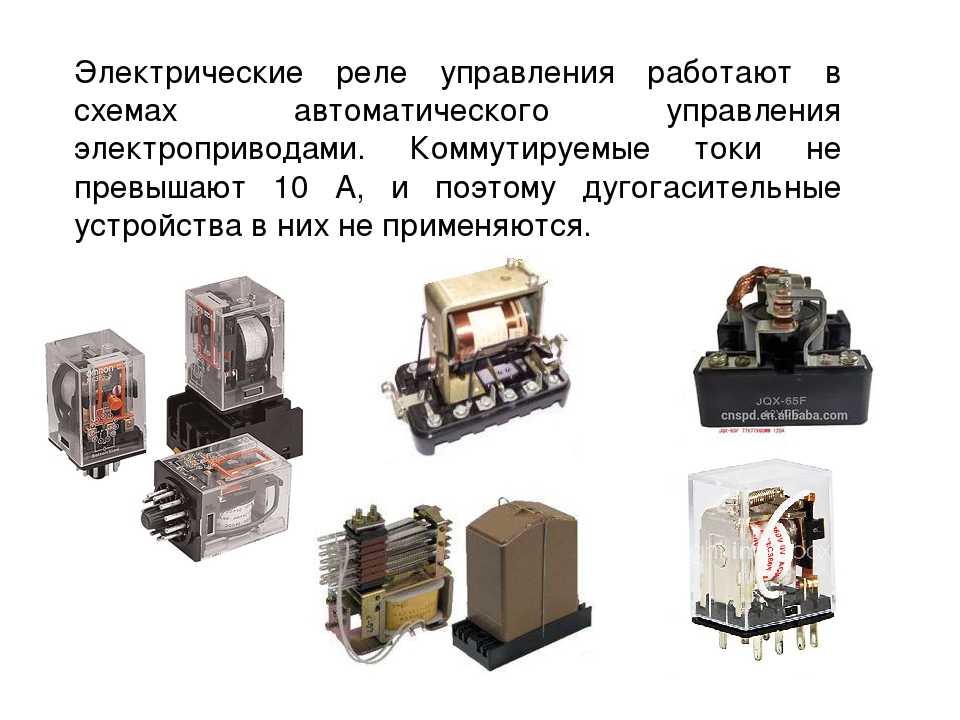

ПРИМЕНЕНИЕ ЭЛЕКТРОМАГНИТНЫХ РЕЛЕ

Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии.

Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования.

Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт. Широкое распространение релейной защиты высоковольтных линий обусловлено:

высокой долговечностью релейных элементов;
быстрой реакцией на изменение параметров подключенных линий;
способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.

Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.

Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления.

К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.

Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение.

Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению.

Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.

Принцип работы этих устройств во многом напоминает работу реле, с той лишь разницей, что предназначены данные устройства для коммутации силовых цепей сила тока, в которых может достигать 1000 А, а в случае особо мощных установок и выше.

Помимо низковольтного оборудования релейные блоки используются для управления, конденсаторными установками, которые используются для плавного пуска электрических двигателей высокой мощности.

Но самым знаковым применением реле электромагнитного типа является их использование в первых электронно-вычислительных машинах, в качестве логических элементов способных выполнять простейшие логические операции. Не смотря на низкое быстродействие эти первые компьютеры по надежности превосходили следующее поколение ламповых вычислительных комплексов.

Простейшими примерами использования электромагнитного реле в повседневной жизни являются реле управления в различных видах бытовой техники: холодильниках, стиральных машинах и т.п.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Выбор и подключение

При выборе определённой модели реле специалист руководствуется рядом факторов

Важно обращать внимание даже на малейшие детали. Необходимо учитывать токовую нагрузку. Современные устройства могут крепиться к плоским поверхностям или же устанавливаться на рейках в распределительном шкафу

Современные устройства могут крепиться к плоским поверхностям или же устанавливаться на рейках в распределительном шкафу.

Некоторые модели имеют довольно маленькие габариты. Желательно отдавать предпочтение аппаратам, где можно легко регулировать диапазон пороговых значений. Удобно, когда при срабатывании возникает звуковая и световая индикация. Для этого может быть светодиодный или жидкокристаллический дисплей. На выбор влияет также степень защищённости реле и климатические условия, где будет размещаться аппарат.

Инструкция по установке и подключению у каждого прибора своя. Монтаж реле вида ЕРР происходит следующим образом:

Питание полностью отключается.
Реле устанавливается на шине распределительного щита.
Подсоединение к питанию проводится по правилам, которые указаны в техдокументации.
Через сквозной канал для подключения реле проводится кабель измеряемой линии.
Провод питания сигнализации подсоединяется по очереди к контактам устройства для контроля тока.

При установке устройства неопытный мастер может допустить ошибку. Не следует забывать, что электромагнитные конструкции в высокогорье могут работать с перебоями. Это объясняется изменениями в атмосферном давлении. Поэтому перед установкой прибора необходимо внимательно изучить его описание. Обычно в инструкции указывается, что его можно применять при максимальной высоте в 2 тыс. м над уровнем море. Специалисты должны учитывать этот факт в работе с авиационной техникой.
