Как подобрать беспроводной выключатель света и его правильный монтаж своими руками в квартире или доме

Преимущества и недостатки

Достоинства дистанционных устройств:

1. Комфортное использование.
2. Удобство самостоятельного подключения.
3. Функциональность устройства. Потребитель может приобрести устройство с возможностью регулировки освещения и активации света по определенным программам.
4. Более функциональные модели позволяют управлять несколькими каналами. Один переключатель можно использовать для нескольких осветительных приборов.

Недостатки:

1. Высокая стоимость. Самые дешевые беспроводные аналоги обойдутся покупателю минимум в 1300 рублей. Стоимость более функциональных устройств может составить до шести тысяч рублей.
2. Необходимость периодической замены батареек. Для постоянного управления придется потратиться на покупку источников питания.

О минусах некоторых устройств, а также о том, какие переключатели не стоит покупать, рассказал Ledosmotr.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой.

  К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.

• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.

• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Устройство и принцип работы

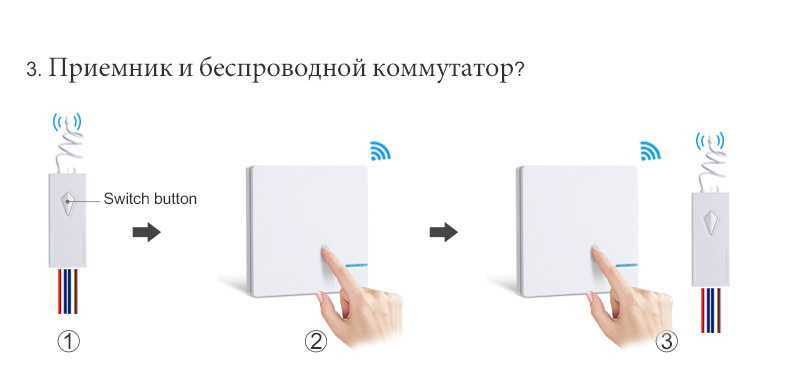

Беспроводное устройство управления светом включает в себя два главных компонента:

1. Приемник. Представляет собой радиореле, управляемое пультом ДУ (смартфоном, компьютером) по Wi-Fi или радиосигналу. Когда сигнал поступает на приемник, происходит замыкание или размыкание контактов. Устанавливают прибор поближе к осветительному устройству или в его внутренней части (если позволяют размеры корпуса). В случае точечных светильников установка осуществляется в пространство между основным и натяжным (подвесным) потолком.
2. Выключатель (передатчик). В этом элементе имеется генератор, производящий электроэнергию по сигналу кнопки на пульте ДУ, после прикосновения к выключателю, сенсорной панели или отдачи команды на смартфоне. Управление с телефона осуществляется по звонку или путем отправки SMS-сообщений. Импульс трансформируется в радиосигнал, который фиксирует приемник. Инфракрасный выключатель монтируют в стену, причем для его работы нет нужды в электропроводке, поскольку электропитание осуществляется от автономных элементов. В результате отпадает необходимость в дорогостоящем и трудоемком прокладывании электрических коммуникаций.

Зона охвата прибора зависит от множества обстоятельств. Их можно разделить на две группы: технические параметры изделия и особенности помещения (наличие мебели, стен и т.п. препятствий на пути сигнала). Стандартные устройства передают сигнал в пределах 20–50 метров, но встречаются модели, передающие команды на расстояние до 350 метров.

Некоторые модели управляют не только включением и отключением лампочек, но и способны контролировать интенсивность освещенности помещения. Если такая функция имеется, прибор оснащен специальным компонентом — диммером.

Использование датчиков для управления освещением

На рынке светотехники широко представлены различные датчики движения, для дистанционного управления освещением. Наиболее распространенные из них – инфракрасные. Они представляют собой устройства, замыкающие или размыкающие цепь освещения при увеличении уровня инфракрасного излучения в зоне их «видимости». Как только в поле действия датчика попадает человек или животное, температура тела которых выше температуры фона – свет включается. Как только человек покидает зону действия датчика или несколько секунд находится в неподвижном положении – свет отключается. Монтируются датчики движения чаще всего в подъездах, над входной дверью, реже – внутри квартиры.

Многофункциональность Wi-Fi

В этом случае специалисты рекомендуют использовать Energy Control. На любой телефон можно скачать эту программу, которая выгодно отличается своей универсальностью и практичностью. Приобретенный блок соединяют с роутером и обеспечивают хорошую связь с интернетом. На работе или во время движения по городу можно контролировать конвекторы, корректировать температуру воздуха, следить за работоспособностью всей системы. Одновременно можно вносить все необходимые поправки более чем с 250 единиц смартфонов.

В видеоролике представлена поучительная информация о том, как можно дистанционно контролировать отопление жилья:

Достоинства дистанционного управления светом

Применение аппаратуры для дистанционного управления электроприборами обладает такими преимуществами:

• уменьшение расхода электричества;
• процесс управления освещением становится наиболее комфортным;
• из-за эффекта присутствия уменьшается риск взлома помещения.

К основным недостаткам применения датчиков движения можно отнести большую возможность ложного срабатывания, плохую работу при сильном дожде или снеге, отсутствие срабатывания устройства в таком случае, когда верхняя одежда человека плохо пропускает этот вид излучения, выключение освещения через 20 секунд после прекращения движения объекта.

К основным достоинствам датчиков движения можно отнести контроль потребления электроэнергии, уменьшение затрат средств, безопасность для человека и комфортность в применении.

При покупке инфракрасных датчиков движения необходимо уделить особое внимание таким его характеристикам:

Место использования. Датчики движения производят с различными степенями защиты от влаги. А также они бывают навесными или выстаиваемыми

Для квартиры или дачи наиболее подойдет встраиваемый датчик движения, а степень защищенности от влаги и пыли не играет важной роли. При использовании оборудования в подъезде или на улице стоит покупать датчик с хорошей защитой от влажности и пыли, который монтируется на кронштейне.
Дальность действия инфракрасного датчика

Такие устройства способны улавливать смену температуры фона на расстоянии до 25 метров. При установке уличный датчик обязан иметь большой радиус действия, а в квартире этой характеристикой можно пренебречь.
Максимальная мощность нагрузки. Прежде всего, необходимо заранее определиться с максимальной мощностью подключаемого светильника, а потом уже покупать датчик по этому параметру с небольшим запасом.

Принцип работы

Примитивную модель акустического прибора, можно собрать навесным монтажом с проверочной лампочкой и источником питания 8 вольт. При этом используются:

• мощный биполярный транзистор прямой проводимости типа КТ818, или зарубежные аналоги,
• двухтактный микрофонный усилитель,
• обычный микрофон (например, от магнитофона или наушников)

Такое устройство акустического выключателя позволяет наглядно проследить механизм преобразования шумового сигнала в электрический. Микрофон принимает волновой сигнал и передает его на усилители, после чего, через базу ключа срабатывает транзистор, запуская подключение тока.

Варианты исполнения и особенности

• Стандартное изделие. Подключается в простую схему электрической цепи параллельно с выключателем света прибора и настраивается на нужный звуковой диапазон.
• Сочетание с таймером. Электричество поступает в цепь на определённый промежуток времени после получения команды.
• С интеллектуальной составляющей. Изделие сложной конструкции, способно различать поступающие сигналы и активировать определённый прибор.
• Для слаботочных систем. Применяется в сигнализациях, для активации камер, микрофонов, выдачи информации на пульты охраны.

ВажноНеобходимо продумать место установки заранее. При использовании механического переключателя наша самоделка не участвует в работе

Какой беспроводной выключатель лучше

Производителей подобного оборудования очень много, но лучше покупать у проверенных. К их числу относятся бренды из нашего рейтинга. Мы подробно описали наиболее удачные модели торговых марок. Со своей основной задачей «управлять светом» номинанты справляются отлично. Дополнительный функционал удовлетворяет разные запросы для комфорта. Если подвести итоги работы, то можно выделить их следующим образом:

• Aqara D1 Wireless Remote Switch – совместим с популярной экосистемой Xiaomi, простое управление, монтаж, доступная цена;
• GRITT Practic SX 1кл. A1801MW – универсальный, не требует наличия отдельных шлюзов, совместим с пультом.
• Sibling Powerlight-M2 Wi-Fi – отличное соотношение цены, качества, огромная дальность действия;
• SonoffT2EU2C – сенсорная, недорогая модель, управляющая приборами без интернета.

Если вы хотите экономить на замене батареек, выбирайте кинетические переключатели, например, ArmaControl AS-6M. Надеемся, наш рейтинг поможет найти подходящий для вас вариант.

Производители

На рынке представлено множество моделей от самых разных производителей. Ниже рассмотрим лишь наиболее популярные беспроводные устройства для управления светом:

1. Feron TM-75. Данный выключатель изготовлен из пластика и рассчитан на работу в сетях с напряжением 220 вольт. Прибор имеет 20 каналов, рассчитан на 30-метровую зону охвата, оснащен пультом ДУ и настройкой задержки срабатывания.
2. Inted 220V. Прибор крепится на стену и оснащается одной клавишей. В комплекте поставляется блок приема сигнала. Рабочее напряжение равно 220 вольтам, а радиус приема сигнала достигает 50 метров. Крепеж пластикового корпуса выполняется при помощи саморезов или скотча.
3. INTED-1-CH. Мощность ламп может доходить до 900 ватт, а показатель рабочего напряжения составляет 220 вольт. Радиовыключатель рассчитан на управление не только светом, но и другими электроприборами (например, сигнализацией). Приемник выполнен как небольшого размера брелок, способный транслировать сигнал на 100-метровое расстояние. Важная особенность INTED-1-CH — неприспособленность к работе во влажных помещениях (нужна дополнительная защита).
4. Inted 220V (модель на два приемника). Устройство управляется двумя кнопками. Количество каналов — два.
5. BAS-IP SH-74. Прибор оснащен парой независимых каналов. Управление осуществляется со смартфона, работающего на Android. Для работы понадобится установить специальное приложение BAS. Модель используют для управления лампами накаливания мощностью до 500 ватт. Для ламп дневного света установлено ограничение в 200 ватт.
6. Feron TM72. Действие выключателя распространяется на 30-метровый радиус. Сигналы поступают в приемник, а управление освещением производится с пульта. Имеется два канала для подключения групп приборов. На каждый канал может быть выделено до 1 киловатта, благодаря чему можно использовать разные виды источников освещения. Преимуществом данной модификации является задержка срабатывания, которая настраивается в пределах от 10 до 60 секунд.
7. Трехканальный выключатель Smartbuy. Прибор используют при необходимости подключения света на три канала. Мощность ограничена 280 ваттами. Номинал напряжения — 220 вольт. Зона захвата сигнала — 30 метров.
8. Z-Wave CH-408. Радиоуправляемый выключатель, позволяющий подключить до восьми устройств. Питается от пары батареек. Максимальное расстояние до контроля достигает 75 метров. Класс защиты корпуса — IP30.

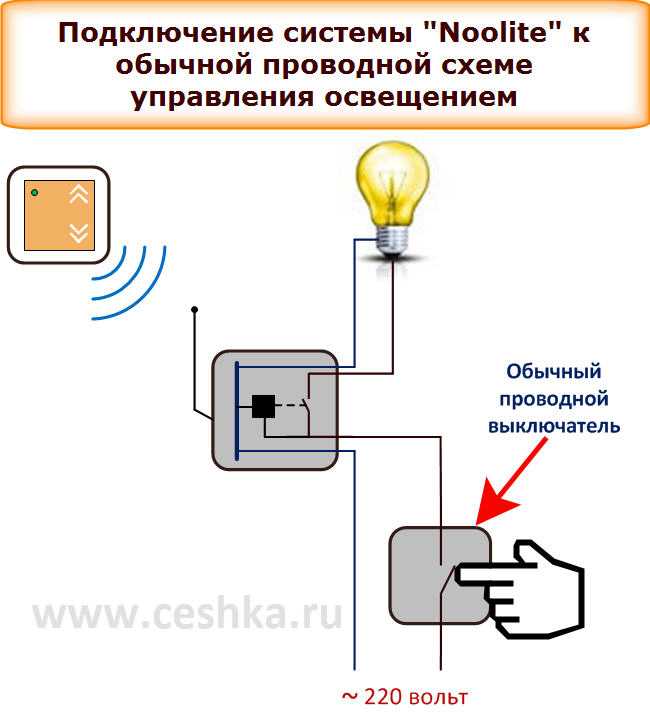

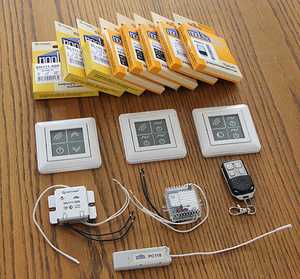

9. Выключатели от компании «Ноотехника». Белорусская компания выпускает изделия под названием «Ноотехника nooLite». Для использования подсветки со светодиодами разных цветов может понадобиться программирование режимов. Для этого используют многофункциональный контроллер RGB. Яркость света настраивают с помощью диммера.
10. Инфракрасное устройство Сапфир-2503. Еще один продукт от компании «Ноотехника». Прибор оснащен диммером, который используется только со стандартными лампами накаливания (для энергосберегающих источников света он не подходит). Сапфир позволяет автоматически отключать освещение через определенное время, если хозяин покинул жилье, забыв выключить свет. Допустимая нагрузка — от 40 до 400 ватт.

Дистанционное управление светом с пульта

Включение света с применением инфракрасного излучения

Включение света с применением инфракрасного излучения с применением пульта используется очень редко. Такие системы осуществляют работу по принципу передачи сигналов по радиоволнам. Чтобы иметь возможность управлять освещением с применением инфракрасного излучения, в разрыв электрической цепи соединяется блок ДУ, который способен включать и отключать лампу своим телевизионным пультом. Необходимо на блок навести пульт, потом нажать любую клавишу, а после этого команда сохранится в памяти устройства. Теперь включать освещение можно сидя на удобном диване.

Основным недостатком этого метода является необходимость довольно точного наведения пульта на специальный приемник радиосигнала. Они могут работать лишь в пределах видимости из-за слабого уровня сигнала. В таких случаях рекомендуется применять ретрансляторы.

Оборудование для дистанционного управления электроприборов

Большую популярность имеют системы управления освещением обычным пультом, в которых определенный сигнал попадает на специальный контроллер. Он способен регулировать включение и отключение света на строго определенной частоте.

Контроль освещения при помощи радиосигнала имеет большую популярность по таким причинам:

• возможность контроля освещения не только с применением пульта, но и персонального компьютера или телефона;
• максимальный радиус действия изделия составляет не более 110 метров;
• возможность применения усилителей радиосигнала и мощных ретрансляторов.

Современная система ДУ светом по радиоканалу с применением пульта состоит из таких элементов:

• обычного пульта;
• качественной аккумуляторной батареи;
• специального контроллера ДУ, который подключается к сети и любой нагрузке.

Ставят контроллер на стену или в специальный стакан светильника. С его помощью можно управлять простыми лампами накаливания и другими видами световых приборов. Дополнительно есть возможность контроля освещения не только одного светильника, но и целой группы.

Три схемы дистанционных выключателей

В этой статье будут рассмотрены три схемы дистанционных выключателей, применить их можно для управления практически любых электроприборов, так как в качестве выключателя используется реле. Схемы выключателей достаточно просты и повторимы.

Дистанционный выключатель с управлением от ПДУ

Это простая схема для дистанционного включения и выключения любого электрического устройства при помощи обычного пульта дистанционного управления (ПДУ).

Дальность действия дистанционного выключателя составляет около 10 метров. В качестве датчика используется 3-контактный ИК- приемник (TSOP 1738 или его аналог), работающий на частоте 38 кГц. При обнаружении ИК-излучения, на выходе датчика появляется сигнал лог.0, который в свою очередь усиливается транзистором VT1.

С выхода транзистора VT1 усиленный сигнал запускает ждущий мультивибратор на таймере NE555 . Импульс с выход (3) таймера, имеющий длительность в 1 секунду, переключает JK-триггер, чей выход (1) через транзистор (VT2) управляет электромагнитным реле. С каждым новым сигналом от NE555, выход JK-триггера будет изменяться на противоположное состояние.

Светодиод HL1 используются для отображения состояния выходного каскада во время работы устройства. Схема питается от стабилизатора напряжения 7805. Конденсатор С2 и резистор R4 предназначены для предотвращения ложного срабатывания таймера NE555.

Вариант 1

Эта схема дистанционного акустического выключателя предназначена для дистанционного включения / выключения света либо изменения скорости вращения напольного вентилятора. Особенность данного дистанционного выключателя в том, что управление нагрузкой происходит по звуковому сигналу (хлопку). Так же данная схема может быть востребована, в целях безопасности, для бесконтактного включения и выключения электроприборов в помещениях с повышенной влажностью.

Устройство имеет три канала управления, каждый из которых оснащен индикатором на светодиоде. Основу схемы акустического выключателя составляют две микросхемы: таймер NE555 и десятичный счетчик-делитель К561ИЕ8 (аналог CD4017)

Микросхема NE555 в данном случае подключена в режиме ждущего мультивибратора. При изменении сигнала на входе 2 таймера NE555, на его выходе 3 появляется одиночный импульс, после чего ждущий мультивибратор переходит в исходное состояние. С помощью формулы, приведенной ниже, можно длительность выходного импульса:

В то время, когда кто-то хлопает в ладоши, звуковой сигнал при помощи конденсаторного микрофона преобразуется в электрический. Затем этот сигнал поступает на базу транзистора VT1, который в свою очередь запускает ждущий мультивибратор на NE555.

Сигнал с выхода 3 таймера NE555 поступает на счетный вход (вывод 14) микросхемы К561ИЕ8. После получения сигнала тактовой частоты, счет начинается с нуля. С каждым новым входным сигналом (хлопком) происходит последовательное появление сигнала высокого уровня на выходах К561ИЕ8. (Подробное описание К561ИЕ8.)

Поскольку схема имеет три канала для управления, то следующий выход (вывод 10) подключены к выводу обнуления счетчика (вывод 15), и при появлении на выводе 10 лог.1 происходит сброс счетчика, в результате чего все три канала обнуляются и счет начинается снова.

При первом хлопке на вывод 2 будет лог.1 — загорится светодиод HL1 и включится реле К1, при следующем хлопке лог.1 появится уже на выводе 4 — загорится светодиод HL2 и включится реле К2, при этом на выводе 2 будет лог.0 и светодиод HL1 погаснет (реле К1 отключится) и так далее.

Вариант 2

Звуковой сигнал, принятый микрофоном, усиливается микрофонным усилителем на ОУ 741. С выхода ОУ сигнал поступает на вход десятичного счетчика К561ИЕ8, работа которого была описана в предыдущей схеме.

C помощью резистора R3 регулируют чувствительность ОУ 741. Резистор R1 устанавливает чувствительность микрофона. Резистор R4 предназначен для исключения ложных срабатываний счетчика К561ИЕ8. Свечение светодиода HL1 указывает на выключенное состояние нагрузки.

Дистанционный выключатель на основе лазера

Эта простая схема дистанционного выключателя построена на таймере NE555. В качестве управляющего элемента использована лазерная указка. Эта схема была опробована в работе с расстояния 50 метров и показала хорошие результаты. По большому счету дальность действия зависит от мощности и качества самого лазера. Электрическая схема дистанционного выключателя:

При наведении лазерного луча на фоторезистор U1 происходит включение нагрузки через электромагнитное реле, а при фокусировке лазерного луча на фоторезистор U2 — выключение.

На этом всё! Делитесь статьёй в соц сетях!

Область применения прибора

Устройство удобно в использовании для людей с ограниченными возможностями

Устройство создано для удобства жильцов, особенно полезно для пожилых и людей с ограниченными возможностями. Если помещение большое, ходить к традиционному выключателю не придется – достаточно положить пульт рядом и регулировать освещение.

С помощью радиоуправляемого выключателя можно производить любые манипуляции – включать и выключать свет в любой точке дома, изменять яркость приборов. К пульту можно подключить также уличное освещение.

Применяется прибор в следующих случаях:

• Нужно переместить старый выключатель, но его новому расположению мешают предметы интерьера. Есть возможность установить выключатель на мебели или в любом удобном месте.
• Ошибки монтажа электрической проводки в доме. Нет необходимости заново делать ремонт и устранять неполадки.
• Площадь помещения небольшая и нет возможности выделить отдельное место под выключатели.
• Только что сделан ремонт, но местоположение выключателей не подходит жильцам. Устанавливаются накладные устройства за несколько минут, при этом не нужно думать, где проходит кабель и как его спрятать.
• Нужно организовать управление освещением из нескольких точек дома, например, со второго и третьего этажей, из прихожей и спальни. Нет необходимости прокладывать кабель к каждой точке – это можно сделать удаленно.
• Помещение очень большое, например, нежилой комплекс. Выключать и включать свет на каждом этаже и в комнатах быстрее с помощью пульта. Это позволит экономить электроэнергию, так как радиус действия пульта до 350 метров.

Приборы выпускаются в различных дизайнерских решениях, поэтому их можно подобрать под любой стиль.
