Как проверить терморегулятор холодильника индезит?

Как проверить термостат

Чтобы в полной мере проверить термостат и выявить абсолютно любую из его неисправностей, достаточно знать всего три способа. Два из них позволяют провести диагностику, не сливая охлаждающую жидкость, и ничего не разбирая. С них и начнём.

Проверка термостата голыми руками

Всё, что нужно для проверки термостата этим способом — рабочий указатель температуры двигателя на панели приборов. Наблюдая за его поведением, можно своевременно выявить почти все описанные выше неисправности. Естественно, не обойтись без понимания того, как работает система охлаждения в целом, и термостат в частности.

Алгоритм такой:

1. Во время прогрева двигателя температура долго не поднимается — термостат либо закрыт не до конца, либо его вообще заклинило в открытом состоянии.
2. Температура почти никогда не доходит до нормы — термостат либо рано приоткрывается, либо всегда открыт.
3. Стрелка зашкаливает — очевидно, что термостат не отрабатывает. Его либо заклинило в закрытом состоянии, либо он начинает закрываться слишком рано.

Недостатком этого способа является, конечно же, невысокая точность диагностики. В том числе, нужно помнить, что зашкаливающая температура далеко не всегда свидетельствует о сломанном термостате. Двигатель может перегреваться и по другим причинам. Например, основной радиатор грязный, не срабатывает вентилятор, низкий уровень охлаждающей жидкости или воздух в системе.

Проверка термостата термометрами

Второй способ. Его применение позволяет с высокой точностью проверить термостат, не снимая с машины. Как понятно из названия, понадобятся термометры. Причём такие, которые получится пристроить к системе охлаждения автомобиля. Кроме того, диапазон измерений приборов должен быть хотя бы в пределах до +150°C. Наиболее удобным инструментом для этих целей признан мультиметр с термопарой и соответствующей функцией. Кухонный градусник, если есть, тоже подойдёт.

Алгоритм проверки термостата термометрами такой:

1. Изначально двигатель должен быть холодным.
2. Первая термопара крепится к патрубку малого контура системы охлаждения поближе к термостату. Обязательно сделать так, чтобы окружающий воздух не вносил погрешностей. Потому следует примотать термопару изолентой.
3. Вторая приматывается с другой стороны. То есть, между термостатом и основным радиатором. Поближе к первому.
4. Запускаем двигатель и смотрим за температурами до, и после термостата.
5. Делаем соответствующие выводы о его работоспособности, основываясь на представленной выше информации.

Вот пример для наглядности. Допустим, вы прогреваете холодный двигатель, и температура полезла вверх сразу на двух приборах. Это явно указывает на то, что термостат заклинило в открытом положении. Если он исправен, то малый контур должен прогреваться, а большой оставаться почти холодным до выхода мотора на рабочую температуру. При её достижении температура в большом контуре должна начать повышаться, а в малом — колебаться туда-сюда.

Проверка термостата в кипятке

Народный метод, можно сказать. Простой, понятный и точный. Единственный недостаток — термостат для проверки необходимо снять с машины. Кроме этого, понадобится ёмкость с водой, плита и термометр для измерения температуры жидкостей. Собственно говоря, если термостат заклинило в каком-то положении, то вы это поймёте сразу поле разборки. То есть, и проверять ничего в кипятке не надо будет. Если же визуально всё выглядит работоспособным, приступаем к тесту.

Алгоритм такой:

1. Закрепите термостат в ёмкости с водой так, чтобы он был полностью в неё погружён, но не касался стенок и дна.
2. Аналогично установите в воду термометр.
3. Нагревайте воду до тех пор, пока термостат не начнёт приоткрываться.
4. Зафиксируйте температуру воды.
5. Грейте до кипения.
6. Отметьте температуру, при которой термостат открылся полностью.
7. Полученные цифры сверьте либо с надписями на самом термостате, либо с руководством по эксплуатации вашего автомобиля.

Понятно, что этот способ позволяет точно выявить все неисправности термостата, включая позднее или раннее срабатывание.

Возможные причины выхода из строя

Существует несколько явных признаков, свидетельствующих о поломке термостата:

• компрессор работает, не переставая, или с недолговременными остановками (это можно понять по постоянному шуму холодильника);
• стены изнутри покрыты льдом, а в морозильнике намерзает снег;
• в холодильной камере установлена низкая или высокая (относительно) температура;
• под холодильником растекается вода;
• рефрижератор сам отключается и перестаёт работать.

Основная причина поломки термостата – механический износ элементов. При этом наиболее вероятно повреждение:

• корпуса сильфона. Герметичность нарушится, часть хладагента выйдет наружу, и обеспечение требуемой величины давления для включения компрессора станет невозможным;
• контактов из-за прогорания;
• соединения трубочки и испарителя. Герметичность, обеспечиваемая клеевым соединением, нарушится.

Как проверить работоспособность самостоятельно

Проверить работоспособность устройства в домашних условиях можно многими способами. Особенно показательны такие, которые связаны с конкретной проблемой. Например, если холодильник работает, не останавливаясь, следует его отключить, разморозить, выкрутить ручку температурного регулятора до минимального значения и заново включить, предварительно поместив внутрь холодильной камеры термометр. Если спустя пару часов значение измерения градусника больше или меньше +6°С, то терморегулятор нужно заменить.

Проверка при образовании льда внутри рефрижератора осуществляется другим путём. При работающем компрессоре необходимо повернуть ручку регулятора и увеличить температуру. При исправном термостате компрессор остановит свою работу.

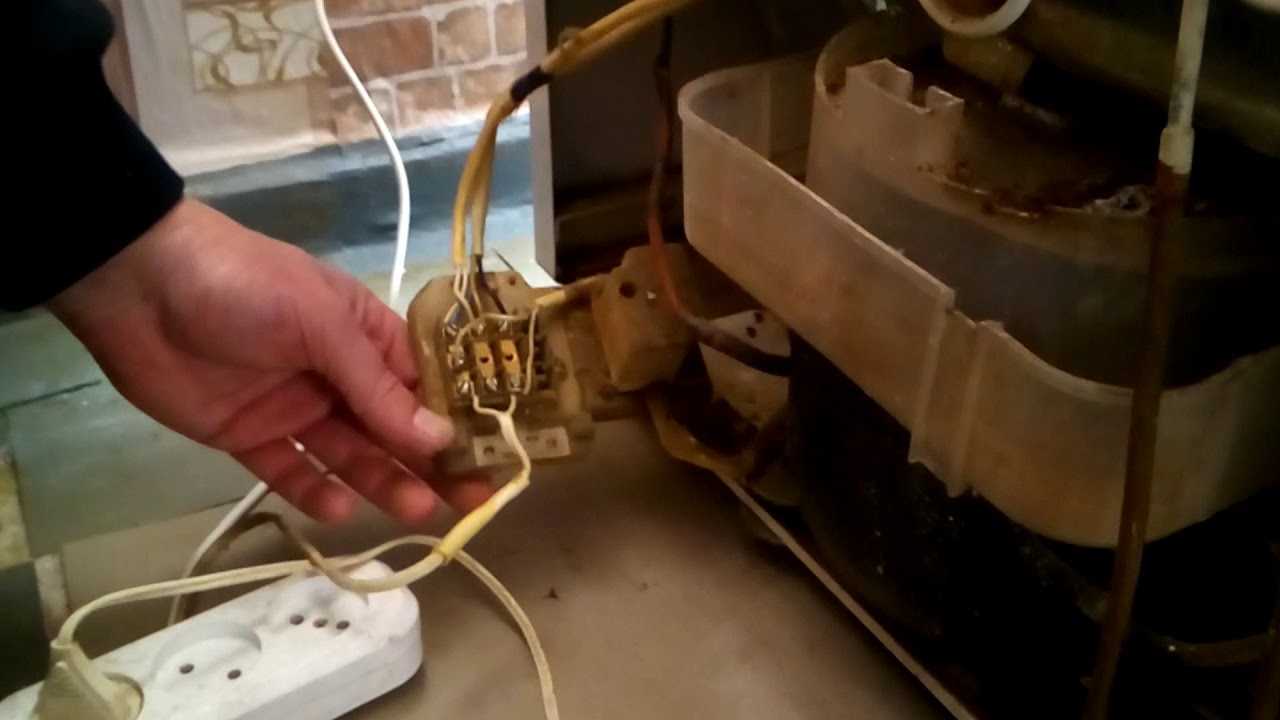

При проблеме, заключающейся в не включающейся технике, термореле проверяется прямым замыканием двух проводов, входящих в терморегулятор. Если при отсоединении устройства от электросхемы, рефрижератор включается, то термостат неисправен.

Существуют способы проверки, требующие демонтажа прибора. В основном, ими пользуются специалисты, но обычный обыватель так же способен их применять. Один из таких способов: использование мультиметра. Демонтировав термостат, его трубку помещают в холодную воду на несколько минут, а после подключают к мультиметру, предварительно выставленному на режим «сопротивление». Устройство признаётся рабочим, если при «прозвоне цепи» на тестере отображается «0»

Регулировка терморегулятора Ranco K-59

Вызвать мастера

Ответы на частозадаваемые вопросы

Регулировка терморегулятора Ranco K-59

В настоящее время в производственной программе фирмы Electrolux осталось не так много холодильников, имеющих механическую систему управления, построенную на основе терморегуляторов. Однако парк уже находящихся в эксплуатации подобных холодильников до сих пор очень велик. И мы получаем много вопросов по поводу возможности регулировки используемых в них терморегуляторов марки Ranco K-59. Данная статья написана для удовлетворения спроса на указанную информацию.

Современный механический терморегулятор (в частности, Ranco K-59) представляет собой относительно точный прибор, предполагающий однократную настройку характеристик непосредственно во время изготовления. Предполагается, что благодаря использованию качественных материалов и удачной конструкции терморегулятора, заводской регулировки хватит на весь срок его службы. Т.е. никакой «самовольной разрегулировки» механизма не произойдет. Практические наблюдения полностью подтверждают гипотезу об отсутствии необходимости каких бы то ни было регулировочных работ с Ranco K-59 в процессе эксплуатации. В подавляющем большинстве случаев, если о температурных характеристик прибора, то он связан с частичной потерей (т.е. утечкой) рабочего газа в системе «Сильфон – капиллярная трубка», а не с разрегулировкой механизма термостата. Однако, если специалист по ремонту бытовых холодильников по какой-то причине решил произвести именно регулировку терморегулятора Ranco K-59, а не его замену на новый, то он может воспользоваться материалом, приведенным на этой странице.

В терморегуляторе Ranco K-59 имеется три регулировочных винта, изменяющих температурные характеристики прибора. Два из этих винтов расположены на стороне прибора, противоположной электрическим контактам (см. фото 1).

фото 1 — первые два регулировочных винта

При помощи этих винтов можно в некоторых пределах изменять температуру размыкания рабочих контактов термостата (рабочими контактами являются контакты номер 3 и 4). При вращении винта №1 по часовой стрелке или/и винта №2 против часовой стрелке, температура размыкания рабочих контактов будет увеличиваться (соответственно, вращение в противоположную сторону будет понижать температуру, при которой произойдет размыкание). При этом винт №1 обеспечивает «грубую» регулировку температуры размыкания, а винт №2 – «плавную». Следует также учитывать, что винты не имеют на своих резьбовых концах ограничителей и при чрезмерном числе оборотов против часовой стрелки возможно выпадение винтов из резьбовых втулок механизма термостата.

Третий регулировочный винт Ranco K-59 находится под белой пластиковой крышкой, расположенной на блоке электрических контактов. Для доступа к винту необходимо снять эту крышку с блока контактов (см. фото 2 и 3).фото 2 — Пластиковая крышка. фото 3 — Третий винт. Данный винт позволяет регулировать температуру, при которой происходит замыкание рабочих контактов терморегулятора. При вращении винта по часовой стрелке происходит понижение температуры замыкания контактов. Справедливо и обратное: при вращении против часовой стрелки, температура замыкания будет повышаться.

При проведении регулировочных работ следует учитывать, что терморегуляторы Ranco K-59 относятся к классу приборов с регулируемой зоной нечувствительности. Т.е. Ranco K-59 имеют независимую от уставки температуру замыкания рабочих контактов. От уставки (т.е. от положения ручки регулировки режима работы терморегулятора, выведенной на панель управления холодильника) зависит только температура размыкания рабочих контактов. Поэтому, при проведении регулировки при помощи винтов №1 и №2 (см. фото 1), надо учитывать текущую уставку прибора.

Дополнительную информацию о терморегуляторе Ranco K-59 (включая температурные характеристики различных вариантов этого прибора) можно получить на этой странице.

Причины выхода из строя терморегулятора

   В основном эти приборы перестают нормально работать после нескольких лет службы из-за физического износа. Наиболее вероятные причины поломки:

1. Нарушение герметичности корпуса сильфона, в результате чего вышла наружу часть фреона. Из-за этого невозможно обеспечить необходимые показатели давления.
2. Прогорание контактов.
3. Потеря герметичности соединения капиллярной трубки термостата с испарителем. Оно обычно обеспечивается с помощью клея или специального состава.

   В любом из этих трёх случаев ремонт прибора нецелесообразен — слишком много мелких деталей. Легче просто его заменить. Такие механизмы продаются в специализированных магазинах. Иногда стоит отдать предпочтение более современному электронному варианту, чувствительным элементом в котором является резистор. Такие приборы позволяют более точно установить желаемую температуру.

   Если у Вас возникли проблемы с терморегулятором, а также любые другие неполадки в работе холодильника — наша мастерская всегда готова осуществить недорогой и качественный ремонт у Вас дома в кратчайшие сроки! Всегда в наличии необходимые детали!

Таймер на PIC для управления электроприборами

Таймер на PIC для управления электроприборами

Электрический таймер предназначен для программного управления бытовыми устройствами, освещением и другими устройствами. Таймер можно использовать для аквариумного и другого оборудования. Использование таймера позволит сберегать электроэнергию, не понижая уровень комфорта.

Вариант 1

В состав данного устройства заходит три таймера. Таймер 1.1 и таймер 1.2 любой из их позволяет задавать время включения и выключения нагрузки, которая подключается к реле KV1. Таймер 2.1 и таймер 2.2 также позволяет задавать время включения и выключения нагрузки, которая подключается к общему реле KV2. Таймер 3 представляет собой оборотный таймер, который управляет нагрузкой через KV3.

В данном устройстве использован микроконтроллер PIC16F628A. Элементы С1, С2, ZQ1 являются наружными частотозадающими элементами внутреннего тактового генератора. Для отображения инфы употребляется индикатор HG1 с контроллером KS0066. Индикатор может отображать две строчки по шестнадцать знаков. Подстроечным резистором R4 можно регулировать контрастность изображения.

При использовании реле с током катушки более 100 мА, то транзисторы КТ315В следует поменять на транзисторы очень допустимый ток коллектора, которых больше тока катушки реле.

Режим отображения текущего времени.

SB1, SB2 – уменьшение или повышение значений времени при настройке.

Режим отображения таймера 1.1.

Если время включения установлено равным времени выключения то считается не применяемым.

Предназначение кнопок и управление ими такое же, как и в режиме текущего времени.

Таймеры 1.2, 2.1 и 2.2 по индикации и управлению подобны таймеру 1.1.

Режим отображения таймера 3

Таймер 3 — это оборотный таймер.

Для входа в режим опции таймера 3 нужно надавить и задерживать, до возникновения мигающего курсора, кнопку SB5.

В режиме опции перемещение курсора осуществляется клавишами SB3 и SB4, а изменение значений клавишами SB1 и SB2. При отсчете времени приостановить таймер 3 можно нажав SB5.

После повторного нажатия SB5 таймер продолжит отсчет времени и когда его значение будет равно нулю, нагрузка отключится.

Переключение меж режимами отображения осуществляется кнопками SB1 и SB2.

Биты конфигурации микроконтроллера.

Вариант 2

Режим отображения текущего времени

SB1, SB2 – уменьшение или повышение значений времени при настройке.

Режим отображения таймера

Перечень радиоэлементов

Обозначение Тип Номинал Количество ПримечаниеМагазинМой блокнот DD1 МК PIC 8-бит PIC16F628A 1 Поиск в win-sourceВ блокнотHG1 LCD 16x2BC1602B21 Поиск в win-sourceВ блокнотZQ1 Кварцевый резонатор4 МГц1 Поиск в win-sourceВ блокнотVD1-VD3 Диодик КД105Б 3 Поиск в win-sourceВ блокнотVT1-VT3 Биполярный транзистор КТ315В 3 Поиск в win-sourceВ блокнотC1, C2 Конденсатор15…30 пФ2 Поиск в win-sourceВ блокнотR1, R3, R5 Резистор 1 кОм 3 Поиск в win-sourceВ блокнотR2, R6 Резистор 4.7 кОм 2 Поиск в win-sourceВ блокнотR4 Подстроечный резистор10 кОм1 Поиск в win-sourceВ блокнотДобавить все

Скачать перечень частей (PDF)

ВАРИАНТ 1.hex (9 Кб) ВАРИАНТ 2.hex (8 Кб)Таймер PIC Микроконтроллер

Как добраться до терморегулятора

Отыскивается он просто, так как термостат размещён в том же месте, где и ручка установки температурного режима. В старых моделях, например, Ока 6М, он расположен внутри холодильной камеры, на правой стенке, рядом с лампой освещения. Чтобы добраться до него — сначала снимают ручку, просто потянув её на себя. Затем снимается защитный кожух, который защёлками крепится в отверстиях стенки камеры.

В современных моделях холодильника: таких, как Индезит, Стинол и других -терморегулятор устанавливается снаружи, обычно над дверкой, но возможны и другие варианты. Для доступа к нему потребуется крестообразная отвёртка. Путь к нему также начинается со снятия ручки, кожух снимается с защёлок и убирается, затем откручиваются саморезы, крепящие планку с сигнальной лампочкой, и сам терморегулятор.

Термостат может находиться в разных местах.

Замер температуры в холодильнике

Чтобы настроить оптимальную температуру в холодильнике, ее измеряют с помощью термометра. Если специального или встроенного прибора нет, используют градусник, которым замеряют температуру жидкости для купания детей. Его помещают в стакан с водой и ставят на среднюю полку камеры на ночь. Затем проверяют показания. Если они выше +4°С, регулировочную ручку поворачивают в сторону охлаждения. Если ниже +2°С, температуру повышают.

Для замера температурного режима в морозильной камере используют уличный термометр. Его помещают между продуктами и оставляют на ночь. Если температура выше -18°С, ручку поворачивают на ее снижение. Если ниже -24°С — повышают.

Как отрегулировать терморегулятор (термостат) в холодильнике?

Корректная работа термостата холодильного агрегата — гарантия свежести и сохранности ваших продуктов и полезности приготовленных блюд. В настоящее время холодильник — это необходимый предмет бытовой техники в каждом доме. При этом главной его функцией является обеспечение сохранности и свежести различных продуктов. Именно по этой причине так важна корректная работа термостата.

При этом стоит отметить, что для хранения разных видов продуктов питания, приемлемая определенная температура. Чаще всего данная информация указана на упаковке продукта питания. При этом регулировка терморегулятора в такой технике должна быть выполнена согласно инструкции, которая прилагается к каждой модели холодильника.

Устройство термостата

Основной функцией терморегулятора является управление мотор –компрессором в механической системе агрегата.

Установка терморегулятора в большинстве моделей осуществляется или же на передней панели оборудования либо в самой камере холодильника. При этом регулировка данной части техники производится по -разному в зависимости от модели устройства.

Электронное управление

Многие современные холодильники оснащены электронным способом регулировки температуры. Для этого на дверь холодильника размещается панель управления. Установить необходимый температурный режим можно нажатием кнопок.

В таких аппаратах вместо терморегулятора используют термисторы. В холодильной и морозильной камере на испарители размещаются датчики. Показания датчиков выводятся на электронную плату, где после обработки информации служат для включения и выключения компрессора.

Регулировка в разных моделях холодильников

Стоит отметить, что в современных моделях, в отличие от изделий, выпущенных в советское время возможна регулировка холодильной и морозильной камер по отдельности. Рассмотрим поведения такой операции в самых популярных брендах такой бытовой техники.

• Gorenje. Регулирование температурного режима в таких агрегатах осуществляется посредством поворота специальной ручки термостата в положение между показателями: максимум и минимум. Наиболее оптимальным вариантом будет установка терморегулятора в положение Эко.
• Однако здесь нужно учитывать температуру помещения где установлен холодильник. Так к примеру, если данный показатель составляет -16, то в таком случае повернуть ручку термостата до указателя «Максимум». Соответственно при высокой температуре ручку терморегулятора нужно повернуть в обратном направлении.
• Либхер. Здесь регулировка термостата осуществляется посредством электронной системы. Главным преимуществом холодильника это производителя является наличие системы CoolPlus. При включении которого температура внутри холодильной и морозильной камеры не зависит от температурного режима в помещении, где установлен агрегат.
• Атлант. Можно сказать, что это одна из самых популярных марок холодильника. Регулировка термостата производится посредством специальной ручки. При этом регулирование осуществляется по семи бальной шкале.

Можно ли перевозить холодильник лежа на боку?

Как проверить терморегулятор холодильника

Способ первый — проверка работоспособности техники

Определить, что холодильник работает некорректно, можно следующим образом:

• Работа компрессора идёт непрерывно. Если остановки и происходят, то случается это редко и они недлительны по времени.
• Внутри камеры низкая температура. Равна или намного ниже нуля.
• В камере много льда.
• В самом холодильнике очень тепло.
• После того, как холодильник отключить — он не включается.

Естественно, такие симптомы могут быть не только из-за выхода из строя реле. Для определения точной причины таких неисправностей, следует провести диагностику. Это под силу каждому хозяину.

Способ второй — используем термометр для диагностики

Как только разморозка будет завершена и все продукты извлечены, холодильник вновь подключается в электрическую сеть. Терморегулятор выставляется на максимальный холод. Если модель имеет режим заморозки, то лучше задействовать его.

Чтобы получить возможность тестировать терморегулятор — внутри холодильника не должно быть продуктов. Тогда внутри него можно разместить термометр, и снять показания спустя некоторое время.

В центре морозильной камеры устанавливаем обычный термометр, желательно, чтобы он имел возможность работы и с отрицательными температурами. Оставляем его часа на два. Спустя это время — снимаем с него показания.

Если за прошедшее время температура воздуха упала к отметке в шесть градусов — всё работает в штатном режиме. Но если температура выше или же наоборот ниже этой отметки, то необходимо провести замену терморегулятора.

Способ третий — осмотр внутренней части камеры

Подобная шуба из снега — это явный признак того, что регулятор работает неисправно.

В то время, пока компрессор находится в рабочем состоянии, необходимо начать поворот ручки регулятора для увеличения температуры. Если терморегулятор исправен, то в определённое время произойдёт фиксация температуры, и компрессор будет остановлен. В противном случае остановки не произойдёт.

Как только эта своеобразная диагностика будет произведена и реле температуры исправно — из камеры вынимаются продукты. Аппарату следует дать проработать на холостом ходу примерно половину дня. Всё это время, нужно фиксировать время перерывов работы компрессора.

Если время работы находится в пределах сорока минут — это нормальная ситуация. Намного хуже, если компрессор очень часто включается или же наоборот. Делает это очень редко. В этом случае необходимо постараться отрегулировать работу устройства настройками. Если это не помогает — необходимо провести замену термостата.

Как установить термоголовку

Прежде чем рассмотреть процедуру регулировки термостата на батарее отопления, необходимо обратить внимание на несколько нюансов. Чтобы выполнить установку термоголовки, на корпусе нужно найти стрелку

По ней ориентируются при выполнении установки. Стрелка указывает, в каком направлении движется теплоноситель.

Сначала устанавливается неподвижная часть системы. На нее впоследствии будет установлена вращающаяся насадка.

К подающей трубе клапан нужно крепить при помощи «американки». Это специальная муфта с накидной гайкой. Так устройство будет проще снять, если в этом возникнет потребность. Клапан должен быть установлен горизонтально и никак иначе. В противном случае система не будет работать корректно.

Перед установкой нужно снять защитный колпачок. Далее можно будет смонтировать сильфоновый элемент. Он крепится при помощи гайки, которую потребуется затянуть накидным ключом. Если у головки предусмотрена защелка, фиксация производится проще. Для этого нужно повернуть конструкцию в положение максимального открытия, а затем надавить до щелчка.

После этого нужно собрать всю систему и проверить ее на наличие протечек. Если их нет, можно эксплуатировать систему.

PICAXE 18M2 Показания DS18B20 Однопроводной цифровой термометр

Схема моей самодельной тестовой платы без резисторов ввода/вывода.

Здесь мы собираемся подключить цифровой термометр Dallas DS18B20 1-Wire к микроконтроллеру PICAXE. Это очень просто, потому что детали серии M2 имеют прямую однострочную команду для доступа к детали. Он имеет диапазон рабочих температур от -55°С до +125°С.

Здесь меня не интересуют действительно расширенные функции DS18B20, а основная функция, которая будет использоваться в 90% случаев; просто читать температуру. Чтобы использовать действительно расширенные функции, используйте микроконтроллер Arduino.

Команды READTEMP pin, переменная и READTEMP12 pin, словесная переменная объясняются на страницах 184-185 в литературе PICAXE. Здесь меня просто беспокоит READTEMP, потому что использовать READTEMP12 — это беспорядок, и это просто не стоит усилий. Поймите, что микроконтроллер PICAXE имеет встроенную интерпретируемую основу, которая в меньших версиях, которые я использую, имеет ограничения. Это с лихвой компенсируется простотой использования и легкостью в освоении.

Ниже приведен пример отлаженного кода, который должен работать на любой версии для проверки датчика. DS18B20_Pin может быть любым входным контактом. В моем случае я использовал PICAXE-18M2 и преобразовал показания Цельсия в Фаренгейты, которые отображались на терминале.

О команде readtemp:

Эта команда работает только на частоте 4 МГц. М2, Х1 и Х2
части автоматически используют внутренний резонатор 4 МГц
для этой команды.

Температура считывается в целых градусах, и датчик работает от
от -55 до +125 градусов Цельсия

Обратите внимание, что бит 7 равен 0 для положительных значений температуры.
и 1 для отрицательных значений (т.е. отрицательные значения будут отображаться как 128 + числовое значение)

Обратите внимание, что команда readtemp не работает со старыми моделями DS1820 или DS18S20.
так как они имеют разное внутреннее разрешение. Эта команда не предназначена для
используется с датчиками DS18B20 с паразитным питанием, контакт 5V датчика должен
всегда быть на связи


символ DS18B20_Pin = C.1
главный:
темп чтения DS18B20_Pin, w1 ; прочитать значение в w1
если w1 > 127, то отрицательно; тест на отрицательный
w1 = w1 * 9/5 + 32; по Фаренгейту
sertxd("+", #w1, "градусы", 13, 10) ; передать значение в термин
перейти на главную
отрицательный: ; этикетка
пусть w1 = w1 - 128 ; настроить отрицательное значение
ш1 = ш1 * 9/ 5 + 32 ; по Фаренгейту
sertxd("-", #w1, "градусы", 13, 10) ; передать на срок
перейти на главную


Проекты микроконтроллеров Picaxe!

Серия микроконтроллеров PICAXE считается самым простым и экономичным способом использования процессоров Microchip. Мне нужен был более простой и дешевый способ познакомить моих студентов с микроконтроллером PIC. Здесь я надеюсь помочь тем, кто начинает с плохо написанной литературы и отсутствия простых примеров рабочего кода.

Как заменить

Замена термореле не занимает много времени и сил. Монтажные работы выполняются следующим образом:

• удаляют накладку верхней петли двери, вывинчивая расположенные под ней болты;
• снимают дверцу холодильника;
• удаляют заглушку, расположенную в верхней части устройства и удаляют еще 1 винт, имеющий шестигранную резьбу;
• выкручивают фиксаторы и снимают крышку холодильника;
• отсоединяют ручку выбора температурного режима;
• открутив 2 болта, вынимают термостат, деталь заменяют новой;
• холодильник собирают, выполняя вышеуказанные действия в обратном порядке.

Если ремонтные работы выполняются впервые, на каждом этапе делаются фотографии, которые помогут правильно собрать прибор.

Термостаты для однокамерных холодильников

На холодильники с одной камерой монтируются терморегуляторы Т-110, Т-111, Т-112. Термостат Т-112 может иметь обозначение ТАМ-112, или ТАМ-112-1М. По температурным показателям все устройства одинаковы, выключение производится при температуре -14 градусов по Цельсию, включение при -12 градусов.

Модели термостатов этой группы несколько различаются по внешним характеристикам. В первую очередь это касается размеров, стержень ручки и сильфонная трубка могут иметь различный диаметр. В некоторых моделях присутствует поперечная планка для удобного крепления. Длина сильфонной трубки указывается на корпусе термостата и имеет вид двух цифр, разделённых запятой. Пример: а) 0,6 — длина трубки — 60 см.; б)1.3 — длина трубки — 1 метр 30 см.

В некоторых случаях изделия имеют взаимозаменяемость. Для установки термостатов новой модели ТАМ-112 вместо Т-110 предусмотрен установочный комплект, состоящий из планки-перекладины, гайки и капронового переходника, увеличивающего диаметр регулировочного стержня.

Ranco K50-L3392 с длинной капиллярной трубки 0.8 метра, является аналогом отечественного терморегулятора ТАМ-112-1М, подходит на большинство отечественных однокамерных холодильников.

Для однокамерных холодильников Liebherr подходит терморегулятор Ranco K57-S5588.

Принцип работы устройства

Прямое назначение терморегулятора в холодильном агрегате – удержание заданного потребителем температурного режима. В компрессионных холодильных устройствах терморегулятор включает и выключает двигатель компрессора, а в абсорбционных – нагреватель. Устройство, регулирующее температуру в охлаждающих камерах, причисляется к манометрическим конструкциям. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебании температуры.

Механический терморегулятор – это рычажное устройство, в котором есть силовой рычаг и контактная схема. Упругий элемент (трубчатый сильфон) терморегулирующей системы и пружина производят воздействие на силовой рычаг. Электрическую часть устройства от механической отделяет электроизолирующая прокладка.

Рабочие условия для фреона – концентрированный пар, давление которого зависит от температурных условий. В окончании трубки скапливается уже жидкий газ. Отрезок трубки, в которой происходит раздел парообразного фреона и жидкого, реагирует на колебания температуры. Именно этот отрезок находится в зоне охлаждения.

Термостат с нагревателем и охладителем

Представлена схема термостата с использованием датчика DS18B20 и микроконтроллера PIC16F628A, которое с успехом можно применить для поддержания заданных параметров температуры и др..

Схема устройства.

Для работы устройства, с помощью кнопок управления, необходимо установить 2 уставки и 2 гистерезиса, для нагревателя и охладителя.При нажатии на кнопку «SET», устройство переходит в режим установки уставки для нагревателя. Кнопками «PLUS» и «MINUS» выставляется значение. Шаг изменения 0.1 ‘C. При долгом нажатии (2 сек.) значения начинают изменяться быстро (10 шагов в секунду). Следующее нажатие кнопки «SET» сохраняет предыдущий параметр в энергонезависимую память и переводит устройство в режим установки гистерезиса для нагревателя. Кнопками «PLUS» и «MINUS» выставляется значение. Шаг изменения 0.1 ‘C, диапазон: 0.1 — 5.0 ‘C. При долгом нажатии (2 сек.) значения начинают изменяться быстро (10 шагов в секунду).Следующее нажатие кнопки «SET» сохраняет предыдущий параметр в энергонезависимую память и переводит устройство в режим установки уставки для охладителя. Установка осуществляется так же как и для нагревателя.Следующее нажатие кнопки «SET» сохраняет предыдущий параметр в энергонезависимую память и переводит устройство в режим установки гистерезиса для охладителя. Установка осуществляется так же как и для нагревателя.Следующее нажатие кнопки «SET» сохраняет предыдущий параметр в энергонезависимую память и переводит устройство в режим показа температуры.В режиме показа температуры, при нажатии кнопки «PLUS» или «MINUS», меняется яркость индикатора. Диапазон яркости 10-90%, шаг 1.5%, скорость изменения 15% в сек.

Скачать прошивку, схему  + проект протеуса.Обсудить статью .

Замер температуры в холодильнике

Чтобы настроить оптимальную температуру в холодильнике, ее измеряют с помощью термометра. Если специального или встроенного прибора нет, используют градусник, которым замеряют температуру жидкости для купания детей. Его помещают в стакан с водой и ставят на среднюю полку камеры на ночь. Затем проверяют показания. Если они выше +4°С, регулировочную ручку поворачивают в сторону охлаждения. Если ниже +2°С, температуру повышают.

Для замера температурного режима в морозильной камере используют уличный термометр. Его помещают между продуктами и оставляют на ночь. Если температура выше -18°С, ручку поворачивают на ее снижение. Если ниже -24°С — повышают.

Где находится терморегулятор в холодильнике?

Найти его несложно. Он всегда напрямую связан с кнопкой или ручкой регулятора температуры, находится в непосредственной близости от приспособления для выставления режима. Точное расположение зависит от модели и года выпуска холодильника.

Возможные варианты размещения и способы получения доступа к механизму:

• Внутренняя часть морозильной камеры. Решение актуально для отечественных и некоторых иностранных холодильников, конструкцию которых сегодня можно охарактеризовать словом «устаревшая». Чтобы увидеть корпус температурного реле в этих моделях, достаточно открыть морозильник. На одной из панелей будет располагаться прямоугольная пластиковая коробочка. Внутри неё и находится искомый объект. Для получения доступа к нему снимают ручку терморегулятора и откручивают защитный короб. Последний иногда демонтируется достаточно легко, инструменты могут и не понадобиться. Потребуется лишь нажатие на защёлки.
• Наружная часть. В современных холодильных агрегатах реле размещено за пределами холодильной камеры, а именно в верхней части холодильника, над колёсиком. Для доступа к устройству понадобится крестообразная отвёртка. При помощи её откручивают саморезы, на которые крепится планка с сигнальной лампой. Но перед использованием инструмента, как и в предыдущем случае, нужно будет вытащить кнопку регулятора температурного режима.

Порядок управления электронным термостатом

Как уже было сказано выше, кнопка SA4 предназначена для выбора типа режима управления исполнительным устройством (режим нагрева или охлаждения) Для того чтобы узнать текущую поддерживаемую температуру, необходимо нажать кнопку SA3. Кнопки SA1 и SA2 предназначены для изменения температуры и ее записи в память микроконтроллера Attiny2313.

Для изменения значения порога термостата нужно нажать и удерживать кнопку SA3 и одновременно при помощи кнопок SA1 и SA2 увеличивать или уменьшать значение температуры. Теперь чтобы микроконтроллер записал в память данное значение нужно отпустить кнопку SA3, а затем одновременно нажать на SA1 и SA2.

Блок коммутации нагрузкой собран на оптопаре VD1 и симисторе VS1. Питание схемы осуществляется от маломощного трансформатора (ток вторичной обмотки около 0,15А), напряжение, с вторичной обмотки которого выпрямляется диодами VD1 и VD2 и стабилизируется микросхемы 78L05.

При программировании микроконтроллера Attiny2313 программатором необходимо выставить фьюзы следующим образом:

• CKSEL0=0
• CKSEL2=0
• CKSEL3=0
• SUT0=0
• SUT1=0

Скачать прошивку (скачено: 969)
