Реле времени своими руками: обзор 3-х вариантов самоделок

5.3. Средства BIOS для работы с таймером

Для работы с таймером (точнее говоря, для работы
с каналом 0 таймера) BIOS содержит две функции
прерывания INT 1Ah. Они позволяют прочитать
текущее содержимое счетчика и изменить его.

Функция 00h предназначена для чтения
содержимого счетчика таймера:

Изменить содержимое счетчика таймера можно с
помощью следующей функции:

Функцию чтения таймера можно использовать для
организации программной задержки. Так как работа
таймера не зависит от производительности
процессора, быстродействие системы не будет
влиять на формируемую задержку.

Однако следует учитывать, что точность
формирования задержки определяется частотой
обновления счетчика таймера (18.2 Гц), и может
оказаться недостаточной для некоторых
приложений.

Мы подготовили функцию для формирования
задержек с помощью таймера:

Функция использует только одно слово регистра
таймера, что позволяет формировать задержки
длительностью до 65536 тиков таймера. Приведенная
ниже программа демонстрирует использование
функции для генерации примерно десятисекундной
задержки :

BIOS компьютеров IBM AT содержит еще две
интересные функции для работы с таймером. Это
функции 83h и 86h прерывания INT 15h.

Функция 83h позволяет запустить таймер на счет,
указав адрес некоторого байта в оперативной
памяти. Программа, запустившая таймер, сразу
после запуска получает управление. По истечении
времени, заданного при запуске таймера, функция
устанавливает старший бит указанного байта в
единицу, сигнализируя таким образом программе о
завершении указанного временного интервала.
Программа может также отменить работу таймера в
этом режиме.

Эту функцию удобно использовать для
организации выполнения каких-либо действий
параллельно с отсчетом времени, например, можно
ограничить время для ввода пароля.

Приведем формат вызова функции 83h прерывания
INT 15h:

Функция 86h специально предназначена для
формирования задержек. Она позволяет определять
время задержки в микросекундах, что достаточно
удобно для многих задач. Во время выполнения
задержки разрешены прерывания. Формат вызова
функции:

Характеристики таймера

Квант времени может быть выбран равным одной секунде или одной минуте, соответственно, время включения и время паузы могут находиться в диапазоне от 1 до 255 секунд или минут, количество рабочих циклов может быть в диапазоне от 1 до 255. Таким образом, минимальный промежуток времени может быть равным 1 секунде, максимальный – 4 часам и 15 минутам.

Отсчет времени начинается после нажатия кнопки старта (кнопку надо нажимать менее двух секунд).

Блок-схема программы таймера изображена на рис. 1.

Все константы – время включения, время паузы, количество рабочих циклов, величина кванта времени, режим работы также хранятся в энергонезависимой памяти, и могут быть изменены в любую сторону (перепрограммированы) посредством DIP-переключателей и отдельной кнопки программирования.

Для удобства таймер оснащен световой и звуковой сигнализацией.

Питаться таймер может как от сетевого адаптера с выходным постоянным напряжением 15-20 В, так и от аккумулятора напряжением 12 В.

Что еще важно знать. 2 интересных факта

3Т=RC

У рассмотренной формулы T=RC есть некая особенность. Время Т – это всего 63% от максимума заряда, 95% — это 3Т.

Зависимость напряжения от времени

При разряде происходит обратно пропорциональная зависимость. За время Т конденсатор разрядится до 37%, за 3Т до 5% от максимума. Это происходит потом, что с увеличением или уменьшением внутреннего заряда потенциалы постепенно выравниваются.

То есть, предположим, что за 10 секунд заряжается кондер до 95%. Напряжение зарядки 10В, сопротивление цепи 10Ом, ток 1А. На седьмой секунде напряжение в цепи упадет на 30%, и станет 7В. Это происходит потому, что потенциал начинает выравниваться по мере зарядки конденсатора. Следовательно, ток в цепи также упадет на 30% — до 0,7А. И так будет происходить, пока не установится равновесие в цепи.

Переменное напряжение

Синусоидальное напряжение имеет несколько фаз. На пике восхождения, когда заканчивается полупериод, величина тока достигает максимальной отметки. Этот пик показывает амплитудный ток, максимальное мгновенное значение переменного тока, которое в 1,4 раза выше, чем действующее значение. То есть рассматриваемый нами переменный ток 220В в какой-то момент времени достигает пика 308В.

Рекомендации по выбору

Во-первых, стоит сразу определиться, для каких целей необходима программируемая розетка. Для этого нужно еще раз взвесить все за и против. Во-вторых, покупать розетку нового поколения следует только в специализированных магазинах, желательно фирменных. Именно в таких торговых точках можно получить максимально профессиональную консультацию и гарантийное обслуживание.

В-третьих, необходимо определиться, какого вида розетка необходима. Помните, что если вы желаете самостоятельно настраивать время включения и выключения вперед на недели, необходима будет электронная версия розетки. В-четвертых, старайтесь покупать оригинальные розетки, а не подделки. Да, такие вещи стоят дороже, но качественная розетка прослужит гораздо дольше. Помните, что многие версии оснащены дополнительными возможностями, которые дадут больший простор функционирования.

Механическая или электронная розетка с таймером является стильным и экономным вариантом автоматизации режимов электроснабжения личных или производственных объектов.

5.6. Генерация случайных чисел

Последнее, что мы сделаем с таймером — научимся
получать от него случайные числа.

Для генерации случайных чисел лучше всего
использовать канал 2 в режиме 3. В регистр
счетчика канала мы занесем значение, равное
диапазону нужных нам случайных чисел. Например,
если мы запишем в регистр число 80 и запустим
канал таймера, получаемые случайные числа будут
лежать в диапазоне от 0 до 79.

Функция rnd_set() предназначена для начальной
инициализации генератора случайных чисел:

Через некоторое время после инициализации с
помощью функции rnd_get() можно получить готовое
случайное число:

Для иллюстрации использования этих функций мы
подготовили следующую программу:

Программа получает случайные числа и
отображает их в наглядном виде с помощью
столбчатой диаграммы:

СУТОЧНЫЙ ТАЙМЕР ВКЛЮЧЕНИЯ/ОТКЛЮЧЕНИЯ

В современном мире автоматизация проникла буквально во все области жизни человека. Всем нам порой хочется, чтобы бездушная автоматика сделала за нас какую-нибудь скучную рутинную работу – полила цветы, проветрила помещение, покормила кошку, напоила собаку… Не с проста говорят, что лень – двигатель прогресса, ведь ленивый человек готов потрудиться и создать такое электронное устройство, которое сделает за него всё, что потребуется. А уж если ленивый человек дружит с паяльником, то дело остаётся за малым, лишь создать эту самую автоматику.

В этой статье рассмотрим процесс создания электронного таймера, который в заданное время включит и выключит нагрузку. Такому таймеру можно найти множество применений – например, раз в сутки с его помощью поливать цветы, или грядки в огороде. Автоматически включать свет ночью и выключать днём, когда светло, или же раз в сутки наливать воду в поилку домашнему питомцу. В общем, устройство получается абсолютно универсальным, область применения ничем не ограничивается.

Схема суточного таймера ON/OFF

На схеме имеются две управляющие кнопки, пронумерованные цифрами «1» и «2». Кнопка «1» устанавливается время включения нагрузки, а кнопка «2», соответственно, время выключения. Для лучшего понимания принципа работы рассмотрим такой пример: имеется ёлочная гирлянда, которую нужно каждый день включать в 13:00 и выключать в 15:00. Значит, для установки временных интервалов работы таймера нужно в 13:00 нажать кнопку «1», при этом реле включится примерно на минуту, затем дождаться 15:00 и нажать кнопку «2», реле опять-таки включится примерно на минуту, сигнализируя об успешной установке времени. В дальнейшем реле будет автоматически включать гирлянду в 13:00 и выключать в 15:00 каждый день. Мигающий светодиод свидетельствует о работоспособности устройства.

Схема содержит в себе две микросхемы – микроконтроллер Attiny13 и часовую микросхему DS1307. Напряжение питания всей схемы – 12 вольт. Благодаря линейному стабилизатору 78l05 на плате микросхемы получают нужное им питание 5 вольт, а обмотка реле питается от 12-ти вольт. Параллельно обмотке реле следует поставить маломощный диод, например, 1N4148. Транзистор SS8050, управляющий реле можно заменить на любой другой маломощный NPN транзистор. Кнопки в обвязке микроконтроллера следует взять без фиксации.

Особенность часовой микросхемы DS1307 состоит в том, что она может работать от резервного питания, если вдруг пропадёт основное. Для этого к её выводам 3 и 4 нужно подключить источник питания на 3 вольта, например, батарейку CR2032. В этом случае при пропадании питания отсчёт времени будет продолжаться, как только основное питание появиться вновь, устройство продолжит работать в прежнем режиме, включая и выключая реле в заданные часы. Не следует забыть ставить параллельно питанию как основному, так и резервному конденсаторы электролитические и керамические, для подавления помех любого рода. Резистор светодиода, идущий от 7-й ноги часовой микросхемы, можно уменьшить до 0,5 – 1 кОм, тогда его яркость заметно увеличится.

Перед установкой на плату микроконтроллера его необходимо прошить, файлы прошивки к статье прилагаются. Удобнее всего это делать с помощью USBASP программатора. При использовании нового, ранее не используемого микроконтроллера фьюзы менять не нужно. С завода микроконтроллеры Attiny13 тактируются от внутреннего генератора с частотой 9,6 МГц, делитель на 8 включен.

Список необходимых деталей

Резисторы 0,125 Вт:

• 6,8 кОм (682) – 1 шт.
• 10 кОм (103) – 1 шт.
• 4,7 кОм (472) – 2 шт.
• 3 кОм (302) – 1 шт.

Конденсаторы:

• 100 мкФ (электролитич.) – 2 шт.
• 100 нФ (керамич.) – 2 шт.

Остальное:

• Микроконтроллер Attiny13 (+ панелька) – 1 шт.
• Микросхема DS3107 (+ панелька) – 1 шт.
• Транзистор SS8050 – 1 шт.
• Диод 1N4148 – 1 шт.
• Кнопка без фиксации – 2 шт.
• Стабилизатор 78l05 – 1 шт.
• Светодиод на 3 вольта – 1 шт.
• Кварц 32768 Гц – 1 шт.
• Реле на 12 вольт – 1 шт.

Фото собранного устройства:

Elwo.ru

Простая радиосхема

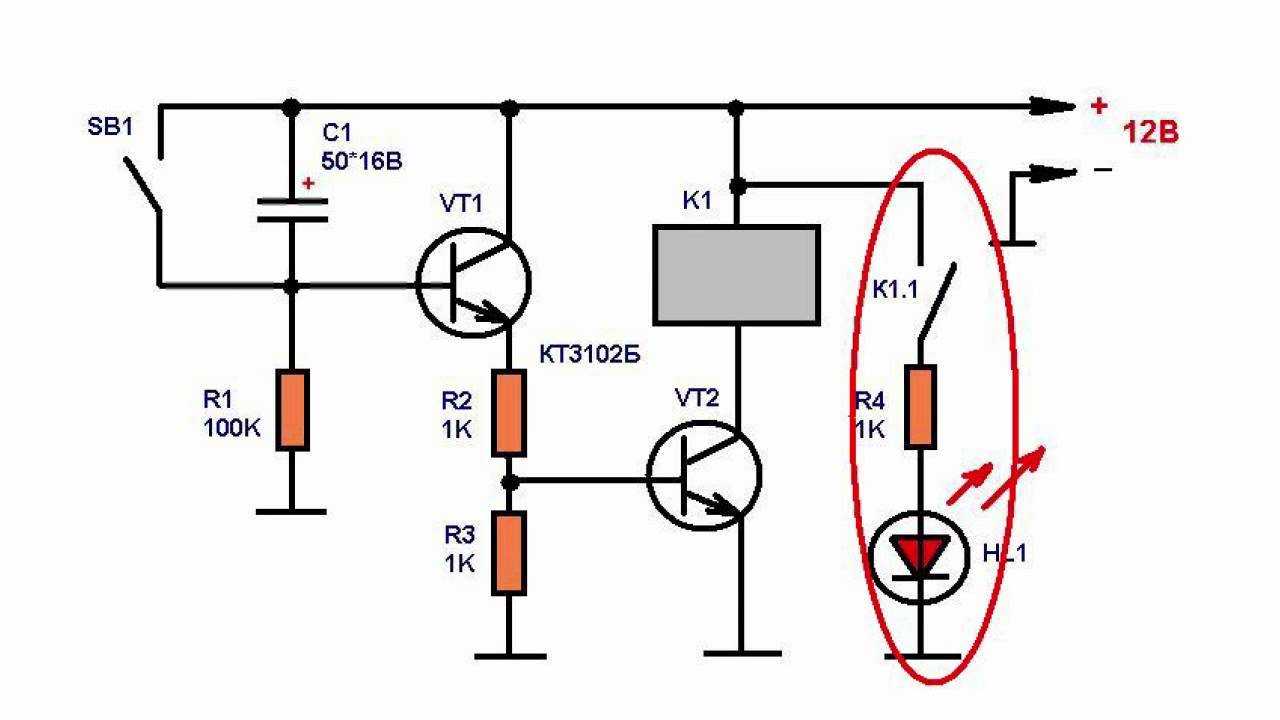

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.

Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.

Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.

Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.

С включением соединенияs1 емкость с1 будет заряжаться, на управляющую ножку тиристора подается плюс, тиристор откроется и при этом загорится последовательно соединенная в цепь лампа L1. Пока конденсатор заряжается, по нему перестает проходить ток. Соответственно тиристор закрывается и происходит выключение лампы.

При выключении контакта s1 емкость разряжается посредством резистора r1 и реле времени возвращается в первоначальное положение. Продолжительность горения лампы будет около 4 -7 секунд. Для того, чтобы увеличить задержку, нужно изменить емкость конденсатора. Такое реле можно поставить для включения освещения на лестничной площадке или подключить к АВР.

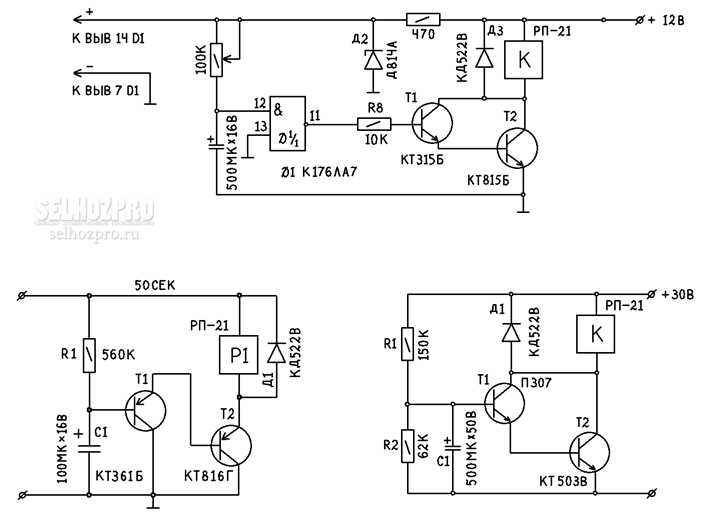

В данной схеме основной упор сделан на микросхему D1. Подобная микросхема может работать с различными устройствами на 12 в.Вся же схема, собранная своими руками, тоже имеет различное применение. Например, если ее подключить к контактору, то можно дистанционно управлять электроприборами, как пускателем. Подобные контакторы, управляемые слабыми токами, могут использоваться в различных автоматических системах, например, открывать ворота гаража или включать в нем освещение.

На одном контакторе возможно своими руками собрать схему АВР. Такие схемы АВР устанавливаются для включения и *выключения устройств телемеханики и уличного освещения. Автоматическое включение резерва (АВР) необходимо для быстродействия при отключении питания. Система АВР содержит в себе часовой механизм, который через минимальную задержку времени отключает цепь силового трансформатора. Обычно такие АВР, использующие именно часовые механизмы работают на электрических подстанциях.

Счетчик обратного отсчета на сайт

Счетчик обратного отсчета позволяет повысить конверсию вашего сайта или landing page. Используя таймер обратного отсчета, можно гибко выстроить коммуникацию с вашими пользователями. Рассмотрим основные типы таймера обратного отсчета:

Счетчик до определенной даты:

Данный тип позволяет выставить время окончания таймера, причем учитывая локальное время пользователя. То есть, если счетчик автоматически будет пересчитывать время для пользователей, находящихся в разных часовых поясах. Теперь, вам не нужно ломать голову как закончить акцию по всей России в один момент времени.

Счетчик на промежуток времени:

Данный формат счетчика эффективно используется для таймеров, которые отсчитывают несколько часов или минут, заставляя посетителя сайта быстрее сделать нужное целевое действие. Например «У вас есть 10 минут, чтобы оформить заявку получить скидку 30% на все товары».

Начало отсчета может быть прямо сейчас, либо отсчет таймера начнется с момента первого посещения клиентом сайта. Таймер будет автоматически отсчитывать время для каждого нового пользователя, который зашел на страницу.

Зацикленный таймер:

Один из самых популярных (и наиболее востребованных) типов счетчика обратного отсчета. Каждый день, таймер может перезапускаться с определенной периодичностью в нужное время. Можно настроить счетчик на локальное время пользователя, либо жестко задать часовой пояс.

Данный вид таймеров используется для перезапуска акций на самые популярные товары. Например «Успейте сегодня купить сайт по акции со скидкой 40%».

Вставка скрипта обратного отсчета

Вы сможете легко установить скрипт обратного отсчета Megatimer. Теперь нет необходимости искать Javascript и jquery таймер обратного отсчета, так как счетчик легко устанавливается через html вставку таймера. Html код счетчика генерируется на сервисе и его нужно просто вставить на сам сайт.

Одновибраторы — Прикладная электроника

Одновибратор — это устройство, которое по внешнему сигналу вьдает один-единственный импульс определенной длительности, не зависящей от дли­тельности входного импульса. Запуск происходит либо по фронту, либо по спаду входного импульса. При этом длительность запускающего импульса особой роли не играет, лишь бы она была не больше длительности вырабатываемого одновибратором импульса, т.е. tи зап

Для одновибратора без перезапуска возникновение на входе нового перепада напряжений той же полярности во время действия выходного импульса игнорируется, для одновибратора с перезапуском дли­тельность выходного импульса в этот момент начинает отсчитываться зано­во. Как и в случае мультивибраторов, существует огромное количество схе­мотехнических реализаций этого устройства.

Схема одновибратора приведена на рис. 4.8, а. Он выполнен на двух элементах логики типа 2И-НЕ путем введения положительной обратной связи (выход второго элемента соединен с входом первого).

В исходном состоянии на выходе элемента Э2 имеется уровень “1”, а на выходе элемента Э1- “0”, так как на обоих его входах имеется “1”(запускающие импульсы представляют отрицательный перепад напряжения). При поступлении на вход запускающего отрицательного перепада напряжения на выходе первого элемента появится уровень “1”, т.е. положительный скачок, который через конденсатор С поступит на вход второго элемента. Элемент Э2 инвертирует этот сигнал и уровень “0” по цепи обратной связи подается на второй вход элемента Э1. На выход

элемента Э2 поддерживается уровень “0” до тех пор, пока не зарядится конденсатор С до уровня Uc пор = U1 — Uпор, а напряжение на резисторе R не достигнет порогового уровня Uпор (рис. 4.8, б).

Длительность выходного импульса одновибратора может быть определена с помощью выражения

При работе с цифровыми устройствами достаточно часто требуется формировать импульсы определённой длительности. Эту задачу выполняют специальные устройства — формирователи импульсов. Простейшие формирователи импульсов могут быть реализованы на логических элементах.

Укорачивающие одновибраторы

Рассмотрим схему, приведённую на рисунке 1.

Рисунок 1. Схема укорачивающего одновибратора (ждущего мультивибратора)

Если бы логические элементы не обладали задержкой, то на выходе такой схемы постоянно присутствовал единичный логический уровень. Однако это не так. Сигнал на выходе инвертора задержан по отношению к его входу. Временные диаграммы сигналов на входе и выходе инвертора, а также на выходе схемы логического элемента «И» приведены на рисунке 2.

Рисунок 2. Временные диаграммы укорачивающего одновибратора

Как видно из этих временных диаграмм, одновибратор, схема которого приведена на рисунке 1, вырабатывает одиночный импульс по переднему фронту входного сигнала. Длительность импульса на выходе такой схемы будет равна времени задержки инвертора.

Если требуется длительность выходного импульса, большая времени задержки одиночного инвертора, то можно применить дополнительные элементы задержки на пассивных RC элементах. Пример подобной схемы одновибратора приведён на рисунке 3, а временные диаграммы этой схемы — на рисунке 4.

Рисунок 3. Схема укорачивающего одновибратора с использованием RC элементов задержки

Длительность выработанного формирователем импульса можно вычислить исходя из условия разряда конденсатора С. Действительно, пока конденсатор С разряжается до уровня порогового напряжения U, напряжение U2 воспринимается логическим элементом «2И-НЕ» как уровень логической единицы и на его выходе поддерживается уровень логического нуля. С течением времени напряжение на конденсаторе C становится равным Uпор и на выходе логического элемента «2И-НЕ» появится уровень логической единицы. Если считать, что напряжение до начала разряда на конденсаторе было равно напряжению уровня уровень логической единицы U1, то изменение напряжения UC с течением времени можно представить как:

,

следовательно

Длительность импульса равна времени разряда конденсатора до порогового значения Uпор

Рисунок 4. Временные диаграммы укорачивающего одновибратора с использованием RC элементов задержки.

Инструкция по настройке механической таймер розетки

В розетках с таймером механического типа есть циферблат, с помощью которого можно задать несколько рабочих периодов. Настройка таких устройств осуществляется таким образом:

• при помощи вращающегося колесика на розетке выставить фактическое время;
• нажать на цифровые сегменты напротив цифр, выставив период включения прибора;
• привести в действие розетку и подключить к ней необходимое устройство;
• программирование отключения розетки проводится аналогичным методом.

В механических розетках с таймером колесико нужно вращать только по часовой стрелке, иначе механизм может выйти из строя. Это обусловлено тем, что в ходовую контракцию встроен ограничитель.

Как настроить розетку с таймером feron

Такие розетки имеют на передней панели шкалу времени, клавиши для программирования и стрелку указатель времени. Установка необходимого рабочего периода проводится не более чем на двадцать четыре часа.

Настройка проводится таким образом:

1. По краям вращающегося диска отмечено время в суточном формате. Между каждым цифровым обозначением есть деление в пятнадцать минут. Поворачивая диск по часовой стрелке, в первую очередь устанавливается текущее время.
2. Вокруг циферблата находятся небольшие сегменты. Они могут быть синего или черного цвета. Каждый сектор вмещает пятнадцать минут. Нажатием на необходимый сегмент можно легко установить таймер.
3. Механическая таймер розетка включается в сеть после проведения необходимых установок. После этого в разъем подключается необходимый электроприбор.

На передней панели розетки находится шкала времени, клавиши для программирования и стрелка указатель

Таймер функционирует только если устройство, которое будет контролироваться включено.

Таймер включения и выключения света своими руками

В быту зачастую бывает необходимо выключить свет по истечении определенного времени. В этом есть потребность в кладовых и простых хозяйственных постройках. В свою очередь и в иных случаях, когда нужно лимитировать по времени функционирование какого-либо электронного прибора, к месту будет использовать простой цифровой таймер, который позволяет включать или выключать нагрузку через определенный период.

Простой цифровой таймер включения и выключения света, который можно собрать своими руками, построен только лишь на одном интегральном счетчике К561ИЕ16. Как известно, что для работы любого счетчика нужен внешний генератор тактовых импульсов. В нашем случае его роль выполняет простой мигающий светодиод.

Описание схемы работы простого цифрового таймера

Как только будет включено питание таймера, конденсатор С1 заряжается через сопротивление R2 в результате чего на выводе 11 кратковременно появляется лог.1, переводя все выходы счетчика в ноль. Транзистор, подключенный к выходу счетчика, откроется и сработает реле, подключив своими контактами нагрузку.

С мигающего светодиода с частотой около 1,4 Гц поступают импульсы на тактовый вход (ножка 10) счетчика DD1. C каждым спадом входного импульса происходит приращение счетчика. По прошествии 256-и импульсов (по времени это займет приблизительно 256 / 1,4 Гц = 183 сек. или ~ 3 минуты), на выводе 12 возникает лог.1. В связи с этим транзистор закроется, обесточив нагрузку. Плюс ко всему лог.1 с выхода 12 поступает на тактовый вход DD1 через диод VD1, останавливая тем самым работу таймера.

Периодичность работы таймера можно подобрать путем подключения точку соединения резистора R3 и диода VD1 к различным выходам DD1. Немного подправив данную схему, возможно построить таймер, исполняющий противоположную функцию работы. Изменение затрагивает транзистор VT1. Его необходимо поменять на транзистор иной структуры.

Теперь при появлении на выходе счетчика лог.1, транзистор будет открываться и включать нагрузку. Взамен электрореле в данном варианте, возможно включить простой звуковой излучатель с внутренним генератором, к примеру, HCM1612X. Подсоединять электроизлучатель необходимо соблюдая полярность.

Детали таймера включения и выключения света

Диоды VD1-VD2 серии КД103, КД522, КД103, КД521, КД102. Транзисторы КТ814А можно поменять на КТ973 или КТ814. Транзистор КТ815А произвольный из серии КТ604, КТ817, КТ815. Помимо счетчика К561ИЕ16, возможно использовать ее иностранный аналог CD4020B. Так же можно использовать и микросхему CD4060, у которой уже имеется тактовый генератор, поэтому светодиод и сопротивление R1 можно убрать. Светодиод – мигающий типа ARL5013URCВ, L816BRSCВ, L56DGD,

Таймер достаточно экономичен в плане энергопотребления. Ток, который потребляет таймер, не учитывая ток реле, составляет около 11 мА.

www.joyta.ru

Характеристики и нормативы

Разъему с учетом времени присущи следующие параметры:

Наибольший срок действия программы (программирование может осуществляться на срок от суток до 7-10 дней), а также интервальный временной диапазон.
Точность учета времени и максимальная погрешность при коммутации цепочек на входе и выходе (проще говоря — время срабатывания реле).
Дискретность переключения (показатель может колебаться между несколькими секундами и получасом).
Нагрузочные возможности устройства (наибольшие коммутируемые токи). Максимально допустимое количество ежесуточных коммутаций

При эксплуатации прибора рекомендуется особое внимание обращать на разрешенное количество ежесуточных приборов. Этот показатель разнится в зависимости от модели и указывается в техническом паспорте устройства.

При разработке и изготовлении электротехнического оборудования данной группы в качестве нормативной основы применяются правила Международной электротехнической ассоциации. Согласно нормативам, нагрузочная возможность розеток составляет 16 А в случае с переменным током 230 В и частотой 50 Гц.

Розетки с электронной начинкой оснащаются жидкокристаллическим монитором, где отображается актуальное время, а также различные параметры рабочей программы. Управление системой осуществляется при помощи кнопок, количество которых может колебаться между 6 и 12 (в зависимости от модели). У некоторых из розеток имеется до 150 программ подключения нагрузки.

Большая часть разъемов с таймерами имеют встроенный аккумулятор, который позволяет работать прибору автономно на протяжении 100 и больше часов. Зарядка устройства осуществляется подключением прибора к электрической сети на 10-15 часов.

Некоторые устройства оснащаются переключателями режимов. С помощью переключателя можно выбрать автоматический режим, положения «включено» или «выключено».

Функции и принцип работы

Устройство является типовым реле времени, которое работает по принципу размыкания электрической цепи через равные промежутки времени. Так задается алгоритм на включение и выключение основных узлов. Таймер автоматизирует процесс поворота лотков в инкубаторе и максимально упрощает уход за яйцами.

Основные задачи:

• включение или отключение освещения;
• регулирование температуры;
• принудительная вентиляция;
• реализация переворота для инкубатора.

Важно отметить, что не каждая микросхема подходит для перенастройки в реле времени. Главное условие – высокое сопротивление подключаемого элемента при низком напряжении тока. Рекомендуется применять платы собранные по КМОП технологии, т.е

с наличием n и p канальных транзисторов

Рекомендуется применять платы собранные по КМОП технологии, т.е. с наличием n и p канальных транзисторов.

Чтобы реле было надежным и долговечным, нужно использовать специализированную схему подключения. Наиболее простые в реализации:

• К176ИЕ5;
• КР512ПС10.

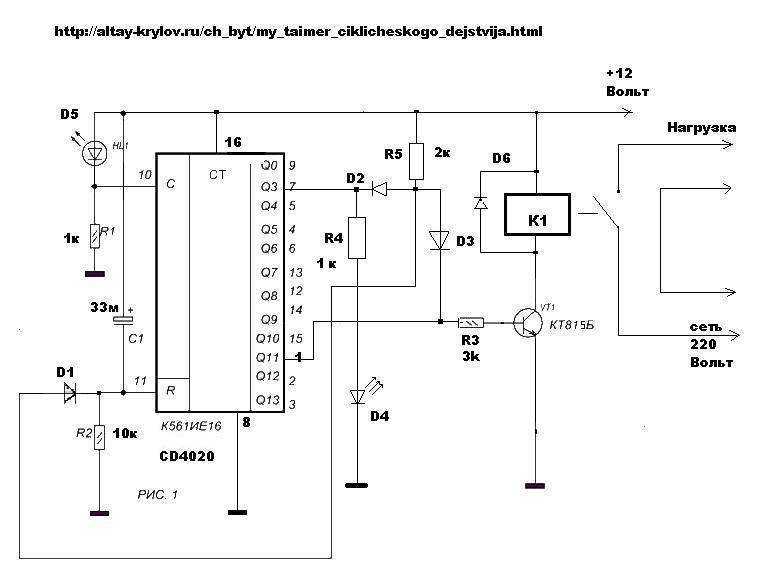

Первый таймер выполняет цикл:

• включение;
• настраиваемая пауза;
• подача импульсов на светодиод (32 шт.);
• отключение резистора;
• подача заряда на узел;
• размыкание цепи;
• повтор.

Главное достоинство данной схемы в ее простоте. Любой шаг может быть настроен в соответствии с особенностями технологического процесса созревания яиц.

Схема К176ИЕ5

Схема КР512ПС10 не намного сложнее, однако обладает расширенным функционалом, который достигается за счет наличия предустановленных входов с заданными коэффициентами деления. Для наглядности рассмотрим чертеж:

Схема КР512ПС10

Чтобы задать временной интервал, необходимо настроить R1, C1 и установить соответствующее число перемычек. Доступные конфигурации:

• 0,1-60 секунд;
• 1-60 минут;
• 1-24 часа.

При необходимости есть возможность расширить временной интервал до 2-3 суток, однако это потребует установки более мощных резисторов. В отличие от предыдущей схемы, КР512ПС10 работает нециклично, доступны два режима:

• переменный, задается перемычкой S1, цепь размыкается через равные промежутки, время работы равно времени простоя;
• постоянный, цепь включается с установленной задержкой и не размыкается до тех пор, пока не отключить питание.

Обе схемы продаются в магазинах радиотоваров. Если воспользоваться инструкцией, их подключение не вызовет сложностей даже у новичков

Рассмотрим, как сделать самодельный таймер для инкубатора, и определим основные моменты, на которые стоит обратить внимание

Настройка электронного таймера

Перед тем, как настроить таймер электронного типа, надо знать для чего предназначены имеющиеся клавиши:

• MASTER CLEAR – полностью обнуляет все данные устройства.
• CLOCK – многоцелевая, отвечающая за: Установку реального времени. Нажимается вместе с HOUR, MIN, WEEK;
• переключение форматов времени – двенадцать и двадцать четыре часа. Нажимается вместе с TIMER;
• установку зимнего или летнего времени в паре с ON/AUTO/OFF.

TIMER – программирование времени задержек. Нажимается вместе с клавишами WEEK, HOUR, MIN и CLOCK.
WEEK – применяется для выставления дня недели.
HOUR – выставляет часы.
MIN – устанавливает минуты.
ON/AUTO/OFF – включает нужный режим работы – ВКЛ/АВТО/ВЫКЛ.
RANDOM – включает режим присутствия.
RST/RCL – отключает и включает программы.

Настройку начинают с установки реального времени. При удерживаемой клавише CLOCK в нажатом состоянии устанавливаются часы клавишей HOUR, а кнопкой MIN минуты. Желаемый формат, 12 или 24 часов, устанавливается клавишей TIMER.

Установка дней недели производится 2 клавишами. Сначала нажимается CLOCK и клавишей WEEK выбирается день недели. Выбор летнего или зимнего времени производится клавишей ON/AUTO/OFF при нажатой и удерживаемой CLOCK.

Технические характеристики розетки masterclear

При использовании умных розеток необходимо знать общие правила их эксплуатирования. Они, как и большинство электрических приборов, рассчитаны на определённую нагрузку – 16 А, превышение которой может причинить устройству различные повреждения и, даже вывести его из строя.

Например, при включении обогревателя с мощностью 5 кВт, сила тока будет составлять 25 А, что губительно для розетки, она просто сгорит

Также, при подключении штепселя, необходимо обращать внимание, чтобы он был плотно подсоединён. Очищать розетку следует сухой мягкой тканью, до подключения к электрической сети и, ни в коем случае, не мочить её и не погружать в воду

Недельная розетка masterclear имеет следующие характеристики:

• – предельная нагрузка: 3600 Вт, 16 А;
• – напряжение сети: 230-240 В;
• – частота: 50 Гц;
• – минимальный временной промежуток: 1 мин.;
• – вид таймера: неделя;
• – устройство и управление: электронное;
• – диапазон рабочей температуры: -10 . + 40 С;
• – количество установленных программ: 8 штук;
• – погрешность: -1 . +1 минута в месяц;
• – используемая батарея: 1,2 В, что составляет более 100 часов (при отсутствии питания в сети).

В целях безопасности, розетка оборудована специальными задвижками, которые препятствуют прямому контакту различных предметов с её электрическими контактами.
