Как сделать регулятор оборотов коллекторного двигателя 220в своими руками: схемы

Выбор регулятора оборотов

Выбирать необходимое регулировочное устройство следует в соответствии с его техническими характеристиками и сферой использования.

Для выбора существуют следующие критерии:

• Схема управления. Система управления в коллекторных двигателях бывает векторной или скалярной. У каждой имеются свои плюсы и минусы.
• Важным параметром является мощность. Она должна совпадать с максимально допустимой мощностью регулируемого устройства. Для низковольтных двигателей рекомендуется использовать регулятор с мощностью, превышающей допустимую величину.
• Допустимые напряжения желательно регулировать в максимально широком диапазоне. Исходя из этого следует выбирать и сам регулятор.
• Частотный диапазон. Основная величина для регулирования, поскольку именно ее и преобразует прибор. Модификация выбирается исходя из конкретных потребностей. Например, для фрезерной машины хватит и 1000 Гц.

Корректировка работы асинхронных электродвигателей

При включении движка статор и якорь создают магнитные поля, вращающиеся с разной частотой. При этом магнитное поле статора обладает большей частотой вращения (вращается быстрее).

Частота вращения является одной из ключевых характеристик любого движка. Она зависит от конструкционных особенностей статора (числа полюсных пар) и частоты сетевого напряжения. Для регулировки частоты вращения асинхронного двигателя 220 В и 380 В используются специальные электронные устройства – частотные регуляторы оборотов, способные преобразовывать рабочую частоту.

Устройство асинхронного трехфазного двигателя

Такие блоки настроены управлять разными характеристиками тока (менять не только частоту, но и форму сигнала); их схема включает следующие элементы:

• Транзисторы (полупроводниковые триоды). Управляющие элементы схемы, способные усиливать или ослаблять сигнал.
• Широтно-импульсный модулятор. Способен управлять мощностью, использует метод пульсирующего включения и выключения энергии.

Как работают регуляторы

Частотные преобразователи особенно востребованы в работе нагруженных механизмов, где они обеспечивают плавное изменение скорости вращения якоря. Чем медленнее происходит разгон, например, конвейерной ленты, тем меньше нагрузка на ее механизм.

Устройство управляется при помощи блока на микроконтроллере, в оснащение входит несколько степеней защиты по основным параметрам (по напряжению, силе тока, нагрузке).

Регулятор оборотов асинхронного двигателя сглаживает разгон и торможение. Его основной принцип функционирования связан с необходимостью поддерживать первоначально заданную частоту оборотов вала (отсюда второе название: частотный регулятор).

Преобразователь частот в электродвигателе

Регулировка позволяет оборудованию работать без потери мощности, сохраняя частоту оборотов двигателя. Также с помощью регулятора поддерживается оптимальная работа вентиляции (охлаждения) движка.

Принцип работы вентилятора

Согласно техническому определению, вентилятор — это прибор, служащий для перемещения газа путём создания избыточного давления или разрежения. По своему конструктивному исполнению он разделяется на осевой и радиальный. Практически все вентиляторы, применяемые в быту, представляют собой осевой тип конструкции. Использование этого вида характеризуется удобством получения направленного воздуха различной силы и давления. Вентиляторы разделяют по месту использования, они могут быть:

• многозональные;
• канальные;
• напольные;
• потолочные;
• оконные.

Осевые, иное название аксиальные, вентиляторы в качестве основного узла используют рабочее колесо. Это колесо располагается на оси электродвигателя, содержит внешний ротор и имеет в своей конструкции лопатки, расположенные под углом с учётом аэродинамических свойств. Благодаря такому расположению и происходит создание и формирование воздушного потока.

В качестве электродвигателя применяют однофазный асинхронный двигатель, ось которого повторяет движения нагнетаемого или разряжаемого им потока воздуха. Такой электромотор состоит из ротора, размещённого внутри статора. Промежуток между ними составляет не более двух миллиметров. Статор имеет вид сердечника с пазами, через которые намотана обмотка. Ротор выглядит как подвижная часть с валом, содержащая в своём составе сердечник с короткозамкнутой обмоткой. Такая конструкция напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменный магнитный поток. На помещённом внутрь этого потока замкнутом проводнике возникает электромагнитная индукция (ЭДС), а значит, появляется и ток. Благодаря чему в переменном магнитном поле оказывается проводник с током. Это приводит к вращению проводника, то есть ротора.

Таким образом, чтоб создать регулятор оборотов вентилятора на 220 В, понадобится изменять величину воздействующего на ротор магнитного поля. В свою очередь, значение магнитного поля зависит от величины тока, а значит при снижении его величины уменьшается и скорость вращения.

Ещё один параметр, от которого зависит число оборотов электродвигателя, является частота переменного напряжения. Частотные преобразователи, изменяющие частоту, характеризуются сложностью изготовления и дороговизной, по сравнению с изменяющими уровень напряжения. В бытовых условиях применяются редко, хоть позволяют достигать лучших результатов в точности настройки.

По виду используемой схемотехники приборы, управляющие скоростью вращения, разделяются на:

• тиристорные;
• трансформаторные.

Схема простого регулятора скорости мотора

Конечно скорость лучше всего контролируется инвертором, но для несложных любительских устройств должно быть достаточно простых самодельных регуляторов.

Полезное: Усилитель с фильтром для сабвуфера — простая схема

Минимальные обороты получились с этой схемой 200 об / мин. С2 это плавный старт. Плавный пуск работает отлично на холостом ходу, хотя с нагрузкой на вал, при необходимости, подберите R5 = 0 — 3 кОм в зависимости от нагрузки; R6 = 18 — 51 Ом в зависимости от симистора; R4 = 3 — 10 кОм — это защита Т3; RR1 = 2 -10 кОм — регулятор скорости связан с сетью гальванически, требуется защита от сетевого напряжения. Есть потенциометры с пластиковой осью, желательно использовать именно их.

Изменение скорости вращения

Принцип работы вентилятора — затягивание воздуха лопастями и перенос его по каналу вентиляции

Вентилятор в общем виде – ротор с закрепленными определенным образом лопатками. При вращении лопатки сталкиваются с воздухом и отбрасывают его в некотором направлении. По конструкции различают:

• Осевой – направление нагнетаемого и всасываемого вздоха совпадают. Вентилятор предназначен для охлаждения чего-либо: кулеры в компьютерах, бытовые приборы, шахтные вентиляторы, аппараты для дымоудаления.
• Радиальный – центробежный. Воздух всасывается с одной стороны вентилятора, нагнетается по другую сторону – под прямым углом. Радиальные вентиляторы используют в промышленности.
• Тангенциальный – имеет сложное строение по типу «беличьего колеса». Воздух всасывается вдоль периферии и нагнетается под прямым углом. Такая конструкция стоит в кондиционерах, воздушных завесах, холодильниках.
• Безлопастный – по сути, нагнетатель воздуха. В быту почти не встречается.

Разновидности моторов

Асинхронный

Основные преимущества:

• Простота конструкции.
• Лёгкое обслуживание.
• Довольно низкий уровень шума.
• Недорогая стоимость.

Из недостатков можно отметить то, что он обладает:

• низким КПД и;
• внушительными размерами.

Часто такие движки используются в недорогих моющих аппаратах.

Асинхронный мотор

Коллекторный

Основные преимущества:

• Скромные габариты.
• Огромный пусковой момент.
• Простота управляющей электросхемы.

Недостатки:

• Малый срок службы.
• Ослабление магнитного поля, которое в последствии не даёт барабану вращаться.

Коллекторный движок

Прямой привод

Основные преимущества:

• Простота конструкции.
• Имеет КПД выше, чем у других видов двигателей, при этом колебания машинки значительно ниже.
• Уровень звука, исходящий от СМА также низкий.

Недостатки:

Из-за сложности схемы, производителям требуется приложить больше усилий, что повышает стоимость.

Выключаете из розетки стиралку?

О-да!Нет

Схема на ШИМ-транзисторе

Регулировать скорость вращения вала у маломощных электродвигателей можно при помощи шин-транзистора и последовательного соединения резисторов в питании. Этот вариант отличается простотой реализации, однако имеет низкий КПД и не позволяет плавно изменять скорость вращения двигателя. Изготовить своими руками регулятор оборотов коллекторного двигателя 220 В с использованием шим-транзистора не составит особой сложности.

Принцип работы регулятора на транзисторе:

• Используемые сегодня шин-транзисторы имеют генератор пилообразного напряжения частотой в 150 Герц.
• Операционные усилители используются в роли компаратора.
• Изменение скорости вращения осуществляется за счёт наличия переменного резистора, управляющего длительностью импульсов.

Транзисторы имеют ровную постоянную амплитуду импульсов, идентичную амплитуде напряжения питания. Это позволяет выполнять регулировку оборотов двигателя 220 В и поддерживать работу агрегата даже при подаче минимального напряжения на обмотку трансформатора.

Благодаря возможности подключения микроконтроллера к ШИМ-транзистору обеспечивается возможность автоматической настройки и регулировки работы электропривода. Такие схемы исполнения преобразователей могут иметь дополнительные компоненты, которые расширяют функциональные возможности привода, обеспечивая работу в полностью автоматическом режиме.

Предварительные замечания о некоторых механических и электрических характеристиках электродвигателей

Как известно, крутящий момент двигателя, рассматриваемого в настоящей статье, в зависимости от частоты его вращения нелинеен. Он имеет два максимума: один – при нулевой частоте, то есть при полностью заторможенном двигателе, второй – при относительно высоких частотах, приближающихся к максимальной. Наиболее интересен диапазон низких частот вплоть до нулевой (особенно в режимах сверления), а диапазон высоких частот, как в режимах разрезки (циркулярная пила), заточки (точило), так и в режимах сверления в свете настоящей статьи интереса не представляет, поэтому далее не рассматривается.

Кроме того, крутящий момент, M, пропорционален квадрату тока, I, протекающего через двигатель, то есть M = kI2, где k – коэффициент пропорциональности. Этот факт также хорошо известен и будет использован при дальнейшем изложении.

В качестве «подопытных кроликов» для проверки работоспособности устройств на базе микросхем U2008B/U2010B были выбраны две мини дрели: «TUNGFULL 1806B» и «SKRAB 56000». Это две недорогие мини дрели не имеют редуктора и рукоятки; кроме того, они относительно легки (не более 1 кг). По своим параметрам эти мини дрели, на взгляд автора, как нельзя лучше подходят для использования в устройствах стабилизаторов скорости вращения на базе микросхем U2008B/U2010B.

В паспорте на мини дрель, как правило, указывается её рабочее напряжение питания, мощность, а также скорость вращения (или ее диапазон, если она оборудована электронным переключателем скорости) на холостом ходу. Например, у двигателя мини дрели «SKRAB 56000» напряжение составляет 220 В, мощность 480 Вт, скорость 8000-30000 об/мин (он оборудован переключателем скоростей на базе простейшей схемы на симисторе). У двигателя мини дрели «TUNGFULL 1806B» при том же напряжении питания мощность составляет 260 Вт, а скорость вращения 27,600 об/мин.

Поскольку, как указывалось во введении, микросхемы U2008B / U2010B в качестве одного из параметров, влияющих на регулирование скорости вращения, используют ток, протекающий через двигатель, имеет смысл более подробно рассмотреть диапазон токов вышеуказанных мини дрелей.

Наибольший ток (см. выше) имеет двигатель в полностью заторможенном состоянии. Как определить этот ток, и как он связан с паспортной мощностью мини дрели? Для этого автором был проведен несложный эксперимент, сводящийся к следующему.

С помощью лабораторного автотрансформатора (ЛАТРа) на дрель подавалось переменное напряжение, измеряемое стрелочным тестером; одновременно измерялся и ток (также переменный, то есть в режиме AC) с помощью цифрового тестера. Вначале напряжение устанавливалось достаточно низким (40–50 В), чтобы вал можно было легко затормозить, а затем напряжение быстро увеличивалось до 220 В, и при заторможенном вале, удерживаемом не более 1–2 секунд, снималось показание тока. Эксперимент показал следующее. При полностью заторможенном двигателе и напряжении 220 В ток двигателя дрели «TUNGFULL 1806B» составил около 3 А, а ток двигателя дрели «SKRAB 56000» составил около 2.8 А. Нетрудно подсчитать, что мощность, W, дрели «TUNGFULL 1806B» составила: W = 3 A × 220 В = 660 Вт (против паспортной 260 Вт), а мощность дрели «SKRAB 56000»: W = 2.8 A × 220 В = 616 Вт (против паспортной 480 Вт). Как видно из этого эксперимента, мощности дрелей при полностью заторможенном двигателе существенно превышают паспортные.

Автор задался вопросом: a при каких напряжениях питания мощности заторможенных двигателей дрелей соответствуют паспортным? Это было выяснено путем подачи разных напряжений (ниже 220 В) и одновременного измерения тока.

Вот результат. У дрели «TUNGFULL 1806B» при напряжении питания 138 В ток составил 1.88 А, а мощность: 138 В × 1.88 А = 259.4 Вт (≈260 Вт). У дрели «SKRAB 56000» при напряжении 190 В ток составил около 2.5 А, а мощность: 190 В × 2.5 А = 475 Вт (≈480 Вт). Вот эти значения токов и напряжений (1.88 А и 138 В для дрели «TUNGFULL 1806B» и 2.5 А и 190 В для дрели «SKRAB 56000») и были использованы в дальнейшем при расчете номиналов токоизмерительных резисторов, о которых упоминалось выше.

Теперь после этих предварительных пояснений перейдем к принципиальным схемам устройств.

Регулировка скорости кулера с помощью дополнительных устройств

Управлять системой охлаждения процессора можно при помощи стороннего оборудования, позволяющего задавать необходимую скорость оборотов через контрольную панель, устанавливаемую в корпус системного блока. Такое оборудование используется при сборке мощных персональных компьютеров и устанавливается вместо DVD привода, или на свободное место под ним.

Такие устройства называются реобасами, и их установка позволяет добиться следующего эффекта:

1. Охлаждение работает тише, чем при использовании других методов;
2. Кулеры работают без перебоев;
3. Управлять оборотами можно как вручную, через панель на корпусе системного блока, так и при помощи программ, в автоматическом режиме;

Некоторые рисковые хозяева, желающие сэкономить, собирают самодельные варианты устройств, по схемам предоставленным в Интернете. Такой подход крайне рискованный и грозит отказом всех элементов системного блока. В таком случае придется потратить гораздо больше денег, чем в случае с приобретением нормального, лицензированного оборудования.

В качестве заключительной рекомендации хочется дать пару советов, соблюдение которых позволит поддерживать компьютер в рабочем состоянии, без перегрева процессора:

Проводите регулярную чистку внутренностей ПК, уделяя особенное внимание лопастям кулера;
Не корректируйте число оборотов в меньшую сторону, без необходимости;
Не стоит полагаться на работу программ на 100%. Некоторые из них, работают с датчиками внутри компьютера не верно, из-за чего выводимая температура процессора и отличается от текущей. Следите за этим, периодически проверяя температуру другими средствами;

Следите за этим, периодически проверяя температуру другими средствами;

Контроллер оборотов двигателя с Aliexpress

На известной торговой площадке можно приобрести недорогой и эффективный регулятор оборотов электродвигателя. При использовании такого прибора также не происходит снижение мощности мотора. Контроллер выполнен в прочном пластиковом корпусе, на передней панели которого находится кнопка включения с индикатором, а также переключатель реостата. К розетке реостат подсоединяется с помощью обычной штепсельной вилки.

На задней панели регулятора оборотов имеется шлейф проводов, в котором одна пара – это «фаза» и «ноль» и вторая пара идёт к таходатчику электронного двигателя. Если через контроллер подсоединить к двигателю от стиральной машины только 2 основных провода, то мотор будет работать при максимальных оборотах. Для того чтобы появилась возможность регулировать обороты потребуется обязательно соединить провода, идущие от таходатчика.

Подключать к такому устройству можно не только двигатели от стиральной машины, но и моторы, снятые со старых дрелей и других ненужных электроинструментов. Главное при подготовке к работе правильно осуществить монтаж электрической системы. Работа по соединению регулирующего устройства с двигателем должна осуществляться в такой последовательности:

Соединить провода, идущие от контроллера с мотором

При этом важно не перепутать назначение каждого проводника.
Включить вилку устройства в сеть.
Перевести положение реостата в положение «0».
Нажать кнопку включения.
Плавным движением реостата выбрать оптимальный режим вращения ротора.. Если регулятор оборотов будет использоваться только с одним потребителем электроэнергии, то после окончания работ достаточно выключить устройство на передней панели, а также отключить его от сети

Если регулятор оборотов будет использоваться только с одним потребителем электроэнергии, то после окончания работ достаточно выключить устройство на передней панели, а также отключить его от сети.

Многие самодельные мастера при подключении контроллера этого типа сталкиваются с одной проблемой. Провода, идущие от реостата, оформляются в разъём, который не подходит к штатному гнезду двигателей большинства моделей стиральных машин. Решается эта проблема перепайкой подходящей штекерной колодки, которую можно приобрести в специализированных магазинах либо снять со стиралки, с который был удалён двигатель.

Устройство

Коллекторный двигатель состоит обычно из ротора (якоря), статора, щёток и тахогенератора:

1. Ротор — это вращающаяся часть, статор — это внешний магнит.
2. Щётки, сделанные из графита – это основная часть скользящих контактов, через которую на вращающийся якорь подаётся напряжение.
3. Тахогенератор – это прибор, который отслеживает характеристики вращения. В случае нарушения равномерности движения, он корректирует поступающее в двигатель напряжение, тем самым делая его более плавным.
4. Статор может содержать не один магнит, а, например, 2 (2 пары полюсов). Также, вместо статических магнитов, здесь могут быть использованы и катушки электромагнитов. Работать такой мотор может как от постоянного, так и от переменного тока.

Простота регулировки скорости коллекторного двигателя определяется тем, что скорость вращения прямо зависит от величины поданного напряжения.

Кроме этого, важной особенностью является то, что ось вращения непосредственно можно присоединять к вращающемуся инструменты без использования промежуточных механизмов. Если говорить об их классификации, то можно говорить о:. Если говорить об их классификации, то можно говорить о:

Если говорить об их классификации, то можно говорить о:

1. Коллекторных двигателях постоянного тока.
2. Коллекторных двигателях переменного тока.

В этом случае, речь идёт о том, каким именно током происходит питание электродвигателей.

Разница состоит в том, как организованы эти подключения.

Тут принято различать:

• Параллельное возбуждение.
• Последовательное возбуждение.
• Параллельно-последовательное возбуждение.

Схемы вращения

паразитные вихревые токи

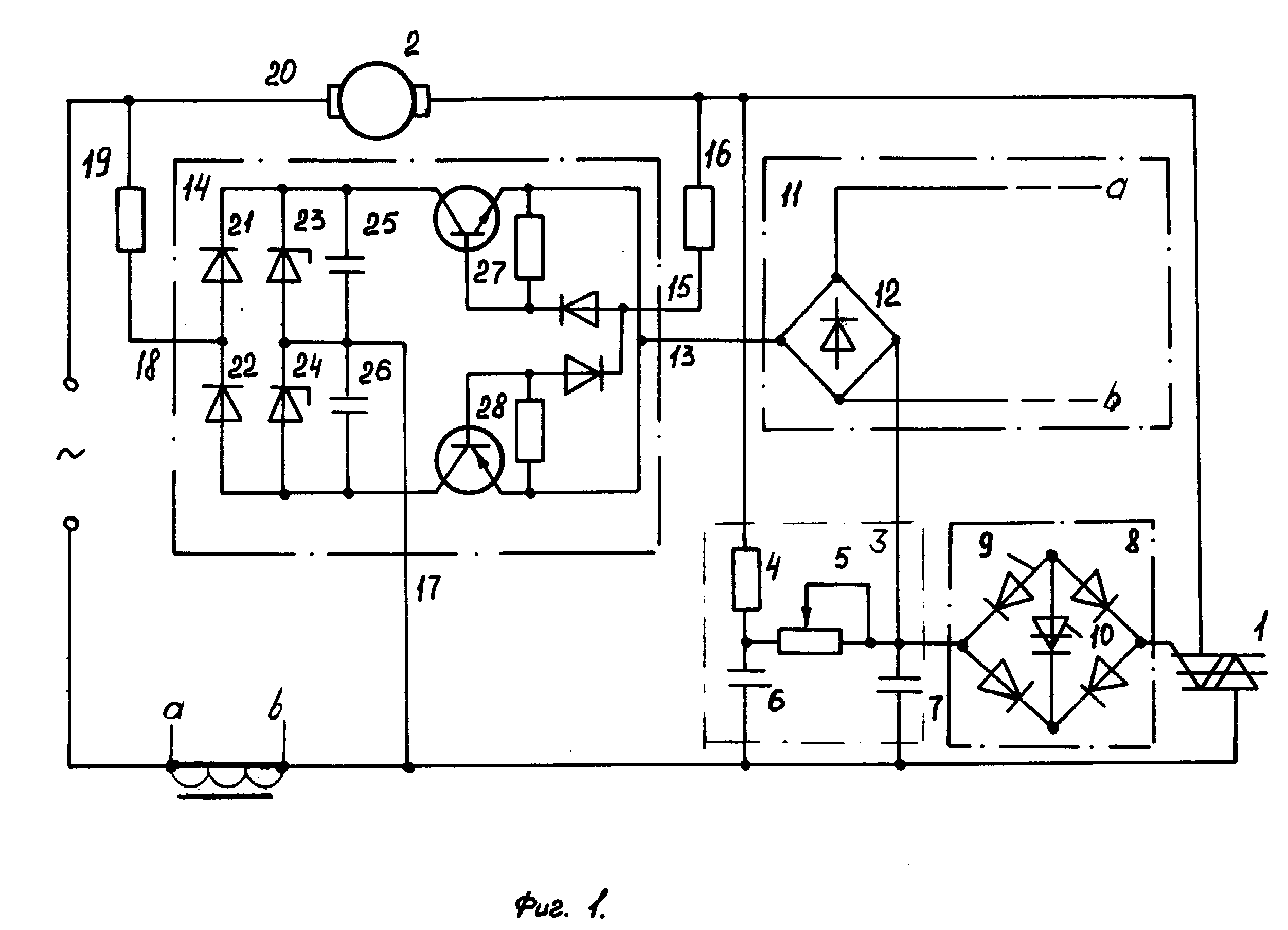

Регулятор скорости на симисторе

служит симистор

В таком регуляторе используется принцип фазового управления, изменение момента включения и выключения симистора относительно фазового перехода в нулевой точке.

переменного резистора

При управлении частотой вращения электродвигателя контроль работы тиристора происходит длительными импульсами.

Благодаря чему, кратковременные отключения активной нагрузки не изменяют режим работы схемы. Схема подразумевает разделение включения электродвигателя с тиристором VS2 и питающего напряжения 220 вольт, через диодный мост.

Управление тиристором осуществляется с помощью генератора, собранного на транзисторе VT1. Питание генератора реализуется сигналом трапециевидной формы, полученным после прохождения через стабилитрон VD1 с частотой 100 кГц. В то время как на конденсаторе C1 появится напряжение, величины которого станет достаточно для открытия транзистора, на управляющий электрод тиристора поступит положительный сигнал. Тиристор VS2 откроется и с него поступит напряжение на электродвигатель, приводящее к его запуску.

Резисторы R1, R2, R3, образуют цепочку разряда конденсатора C1. Управляя значением сопротивления R1, в качестве которого используется переменный резистор, изменяется скорость разряда конденсатора, а значит и частота оборотов вентилятора. Диод VD2, подключённый параллельно к обмотке L1, предотвращает ложное срабатывание тиристора, возникающее из-за использования нагрузки индуктивного рода.

Управление с использованием автотрансформатора

В качестве основного элемента схемы используется автотрансформатор. Он представляет собой трансформатор, в котором соединение первичной и вторичной обмотки выполнено напрямую. В результате чего одновременно осуществляется магнитная и электрическая связь. Обмотка автотрансформатора имеет несколько ответвлений с разными на них значениями величины напряжения. Преимущество такого использования заключается в достижении более высокого коэффициента полезного действия из-за преобразования лишь части мощности.

Принцип работы регулятора, скорости вращения вентилятора состоит в следующем. На первичную обмотку автотрансформатора T1 поступает питающее напряжение сети. Обмотка имеет как минимум три ответвления от части витков. При подсоединении нагрузки к разным ответвлениям получается уменьшенное напряжение питания. Используя переключатель SW1, двигатель вентилятора M коммутируется к одной из части обмотки, при этом его скорость вращения меняется. При такой работе выходной сигнал не изменяет своей формы, оставаясь синусоидальным, что положительно влияет на обмотки двигателя.

Переключатель представляет собой ступенчатую шкалу, не позволяя плавно управлять скоростью вращения. Устройства такого типа имеют большие габариты и массу, по сравнению с другими видами.

Усовершенствованной моделью является использование электронного управления.

В основе работы лежит принцип широтно-импульсной модуляции. Изменяя состояние режима работы ключевых транзисторов, образовываются импульсы, позволяющие совершать плавную регулировку выходного сигнала. Чем меньше длительность импульса и длиннее период, тем меньше мощности передаётся вентилятору, а значит и обороты вращения его снижаются. В качестве ключей применяются малошумящие полевые транзисторы, имеющие значительно большие входные сопротивления по сравнению с биполярными.

Из-за плохой помехозащищенности узел автотрансформатора выполняется непосредственно в близости от вентилятора, но обладает компактными размерами и невысокой стоимостью.

Управление с использованием широтно-импульсной модуляции напряжения

льтернативной технологией динамического управления скоростью вращения вентилятора кулера процессора является широтно-импульсная модуляция (Pulse Wide Modulation, PWM) напряжения питания вентилятора. Идея здесь тоже проста: вместо изменения амплитуды напряжения питания вентилятора напряжение подают на вентилятор импульсами определенной длительности. Амплитуда импульсов напряжения и частота их следования неизменны, и меняется только их длительность, то есть фактически вентилятор периодически включают и выключают. Подобрав частоту следования импульсов и их длительность, можно управлять скоростью вращения вентилятора. Действительно, поскольку вентилятор обладает определенной инертностью, он не может мгновенно ни раскрутиться, ни остановиться (рис. 3).

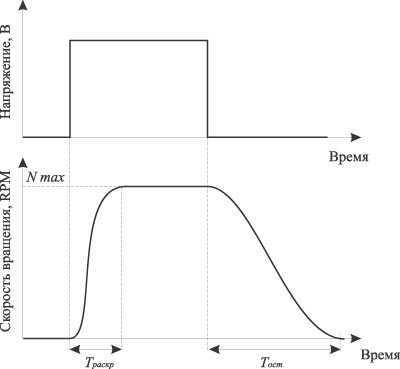

Рис. 3. Реакция вентилятора на импульс напряжения

Если длительность импульса напряжения (T_on) меньше характерного времени раскрутки вентилятора (T_on < T_раскр), а длительность промежутка времени, в течение которого на вентилятор не подается напряжение (T_off), меньше характерного времени останова вентилятора (T_off < T_ост), то при подаче на вентилятор последовательности таких импульсов он будет вращаться с некоторой средней скоростью, значение которой определяется соотношением времен T_on и T_off (рис. 4).

Рис. 4. Управление скоростью вращения вентилятора при широтно-импульсной модуляции напряжения

Отношение времени Ton к периоду следования импульсов (T_on + T_off), измеряемой в процентах, то есть

Регулятор оборотов электродвигателя 220в. Схема и описание

Данный регулятор оборотов электродвигателя 220в позволяет изменять частоту оборотов вращения вентилятора либо электродвигателя, рассчитанных на работу от сети 220 вольт.

Достаточно популярным регулятором оборотов для электродвигателей на 220 вольт переменного тока является схема на тиристорах. Типовой схемой является подключение электродвигателя или вентилятора в разрыв анодной цепи тиристора.

Одно не маловажное условие при использовании подобных регуляторов, это надежный контакт во всей цепи. Что нельзя сказать про коллекторные электродвигатели, поскольку у них механизм щеток создает кратковременные обрывы электроцепи

Это существенно влияет на качество работы регулятора

Это существенно влияет на качество работы регулятора.

Описание работы схемы регулятора оборотов

Приведенная ниже схема тиристорного регулятора оборотов, как раз разработана для изменения частоты вращения коллекторных электродвигателей (электродрель, фрезер, вентилятор). Первое, что следует отметить, это то, что двигатель вместе с силовым тиристором VS2 подсоединен в одну из диагоналей диодного моста VD3, на другую же подается сетевое напряжение 220 вольт.

Помимо этого, данный тиристор контролируется достаточно широкими импульсами, благодаря которым, непродолжительные отключения активной нагрузки, которыми характеризуется работа коллекторного двигателя, не влияют на устойчивую работу данной схемы.

Для управления тиристором VS1 на транзисторе VT1, собран генератор импульсов. Питание данного генератор осуществляется трапециевидным напряжением, создающимся в результате ограничения положительных полуволн стабилитроном VD1 имеющих частоту 100 Гц. Конденсатор С1 разряжается через сопротивления R1, R2, R3. Резистором R1 осуществляется скорость разряда данного конденсатора.

При достижении на конденсаторе напряжения достаточного для открывания транзистора VT1, на управляющий вывод VS1 поступает положительный импульс. Тиристор открывается и теперь уже на управляющем выводе VS2 появляется длительный импульс управления. И уже с данного тиристора напряжение, которое фактически и влияет на величину оборотов, подается на двигатель.

Частоту оборотов вращения электродвигателя регулируют резистором R1. Так как в цепь VS2 подключена индуктивная нагрузка, то возможно спонтанное отпирание тиристора, даже при отсутствии управляющего сигнала. Поэтому для предотвращения данного нежелательного эффекта, в схему добавлен диод VD2 который подключается параллельно обмотке возбуждения L1 электродвигателя.

Детали регулятора оборотов вентилятора и электродвигателя

Стабилитрон – можно заменить на другой с напряжением стабилизации в районе 27 – 36В. Тиристоры VS1 – любой маломощный с прямым напряжением более 100 вольт, VS2 — возможно поставить КУ201К, КУ201Л, КУ202М. Диод VD2 – с обратным напряжением не меньше 400 вольт и прямым током более 0,3А. Конденсатор C1 – КМ-6.

Настройка регулятора оборотов

Во время наладки схемы регулятора желательно применить стробоскоп, который позволяет измерить частоту вращения электродвигателя либо стрелочный вольтметр для переменного тока, который подсоединяют параллельно двигателю.

Вращая ручку резистора R1, определяют диапазон изменения напряжения. Путем подбора сопротивления R3 устанавливают данный диапазон в районе от 90 до 220 вольт. В том случае если при минимальных оборотах двигатель вентилятора работает неустойчиво, то необходимо немного уменьшить сопротивление R2.

Преобразователи на электронных ключах

Распространённые регулятор тиристор, обладающие простой схемой работы.

Тиристор, работает в сети переменного тока.

Отдельным видом является стабилизатор напряжения переменного тока. Стабилизатор содержит трансформатор с многочисленными обмотками.

Схема стабилизатора постоянного тока

Зарядное устройство 24 вольт на тиристоре

К источнику напряжения 24 вольт. Принцип действия заключаются в заряде конденсатора и запертом тиристоре, а при достижении конденсатором напряжения, тиристор посылает ток на нагрузку.

Процесс пропорциональных сигналов

Сигналы, поступающие на вход системы, образуют обратную связь. Подробнее рассмотрим с помощью микросхемы.

Микросхема TDA 1085

Микросхема TDA 1085, изображенная выше, обеспечивает управление электродвигателем 12в, 24в обратной связью без потерь мощности. Обязательным является содержание таходатчика, обеспечивающего обратную связь двигателя с платой регулирования. Сигнал стаходатчика идёт на микросхему, которая передаёт силовым элементам задачу – добавить напряжение на мотор. При нагрузке на вал, плата прибавляет напряжение, а мощность увеличивается. Отпуская вал, напряжение уменьшается. Обороты будут постоянными, а силовой момент не изменится. Частота управляется в большом диапазоне. Такой двигатель 12, 24 вольт устанавливается в стиральные машины.

Промышленные регуляторы, состоящие из контроллеров 12, 24 вольт, заливаются смолой, поэтому ремонту не подлежат. Поэтому часто изготавливается прибор 12в самостоятельно. Несложный вариант с использованием микросхемы U2008B. В регуляторе используется обратная связь по току или плавный пуск. В случае использования последнего необходимы элементы C1, R4, перемычка X1 не нужна, а при обратной связи наоборот.

При сборе регулятора правильно выбирать резистор. Так как при большом резисторе, на старте могут быть рывки, а при маленьком резисторе компенсация будет недостаточной.

Регуляторы оборотов вращения однофазных и трехфазных двигателей 24, 12 вольт представляют собой функциональное и ценное устройство, как в быту, так и в промышленности.

Для эффективного режима работы вентилятора, получающего питание от промышленной сети, применяют регулятор скорости вращения. Вентилятор на 220 Вольт, использующий регулировку, может стать практически бесшумными и повысить комфортность обслуживаемого им помещения. Чтоб регулировать обороты, необязательно покупать готовый прибор, даже без специальных знаний его несложно собрать самостоятельно.
