Способы соединения электрических проводов: виды соединений + технические нюансы

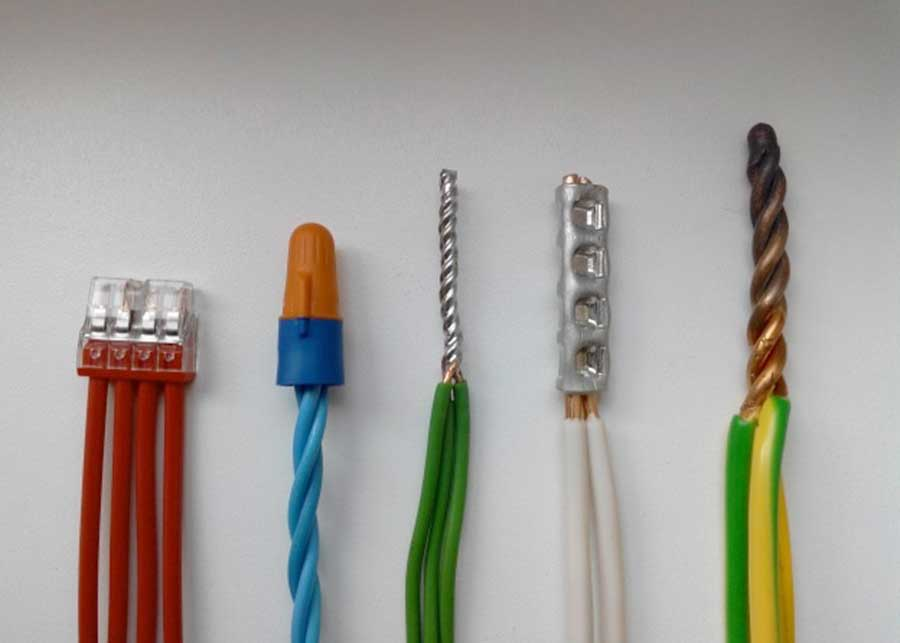

Строительно-монтажные зажимы

Наиболее популярными являются плоскопружинные клеммные зажимы Wago. Они состоят из клеммной колодки, прижимной пружины и клавиш. Жилы заводятся в колодку и с помощью клавиш прижимаются. Изоляция изготовлена из полиамида.

Плюсы плоскопружинных зажимов:

• Соединение нескольких жил. Можно стыковать одновременно несколько жил, что весьма удобно во время создания разводки в распредкоробке.
• Соединение проводников из разного металла. С помощью Wago можно соединить алюминиевые и медные жилы. Благодаря этому такие клеммные зажимы применимы для проводки в старых домах, где еще алюминиевая проводка.
• Фиксация однопроволочных и многопроволочных жил. Можно комбинировать соединения жил разной конструкции.
• Скорость соединения. Установка зажима отнимает меньше времени, чем при организации скрутки или монтаже винтового клеммника.
• Небольшие размеры. Благодаря небольшим габаритам клеммники удобно помещаются в коробку.
• Разъем для индикаторной отвертки. С помощью отверстия можно проверить наличие напряжения в проводе (или найти фазу). Ярким примером такой отвертки является STANLEY 220-250 В

Минусы плоскопружинных зажимов:

• Высокая цена. В среднем один зажим стоит от 15 до 50 рублей в зависимости модификации и сечения провода, для которого предназначен. Это примерно в 25 раз дороже СИЗ и в 10 раз дороже винтовых клеммников.
• Низкое качество аналогов. Wago и Вайдмюллер — это немецкие зажимы высокого качества. Однако на рынке много российских и китайских аналогов (подделок), изоляция которых выдерживает меньшую нагрузку и подвержена горению. По этой причине есть риск получить плохой контакт на линии.

Плоскопружинные зажимы Wago подходят как для организации освещения, так и для всей проводки в доме. Они надежные и долговечные. Некоторые из моделей многоразового использования.

Еще одной разновидностью строительно-монтажных зажимов являются КБМ. Принцип их работы схож с Wago, с единственным отличием в конструкции. Также они дешевле своих немецких собратьев, что делает их весьма популярными среди отечественных электриков. КБМ не требуют дополнительного оборудования для монтажа и обеспечивают хороший «чистый» контакт.

Виды электрических соединений

Прежде всего, давайте разберемся с возможными видами электрических соединений. Их два: последовательное и параллельное. Каждое их них имеет свое предназначение и применяется при реализации различных задач.

Последовательное соединение

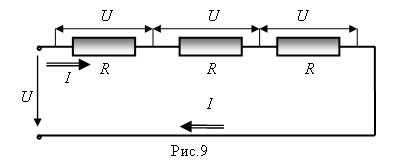

Последовательное соединение электроприемников

• Прежде всего, рассмотрим последовательное соединение. Оно применяется достаточно редко, но также имеет свои преимущества. Последовательным называется соединение, в котором нулевой провод первого электроприемника является фазным для второго электроприемника в цепи. Лучше это видно на фото, приведенном ниже.
• При таком типе соединения напряжение питающей сети делится поровну между каждым электроприемником. То есть, если в сети 220В, подключим две лампы последовательным соединением — на каждую из них будет приходить 110В. Если подключить три лампы, то соответственно 73В и так далее. Эта особенность последовательного соединения часто применяется в гирляндах.
• К недостаткам последовательного соединения стоит отнести то, что при обрыве провода на любом участке перестает работать вся цепь. То есть, при перегорании одной лампочки из трех подключенных последовательным соединением, не будет гореть ни одна.

Параллельное соединение

Параллельное соединение электроприемников

Итак:

• В большинстве же случаев электрические схемы соединения проводки предусматривают параллельное соединение. При данном типе подключения на каждый электроприемник подводится один фазный и один нулевой провод от питающей сети. Опять-таки лучше это видно на приведенном ниже рисунке.
• Такой тип соединения применяется для подключения 99% электроприборов. При этом обрыв провода, подходящего к электроприбору, обесточивает только этот электроприбор. Напряжение питающей сети соответствует заданному и может измениться только вследствие подключения приборов большой мощности.
• К недостаткам параллельного соединения можно отнести только большее количество проводов, а также увеличение вероятности запутаться при большом количестве подключений. Но этот фактор легко исключить, если прочесть данную инструкцию до конца.

Виды электрических соединений

Прежде всего, давайте разберемся с возможными видами электрических соединений. Их два: последовательное и параллельное. Каждое их них имеет свое предназначение и применяется при реализации различных задач.

Последовательное соединение

Последовательное соединение электроприемников

• Прежде всего, рассмотрим последовательное соединение. Оно применяется достаточно редко, но также имеет свои преимущества. Последовательным называется соединение, в котором нулевой провод первого электроприемника является фазным для второго электроприемника в цепи. Лучше это видно на фото, приведенном ниже.
• При таком типе соединения напряжение питающей сети делится поровну между каждым электроприемником. То есть, если в сети 220В, подключим две лампы последовательным соединением — на каждую из них будет приходить 110В. Если подключить три лампы, то соответственно 73В и так далее. Эта особенность последовательного соединения часто применяется в гирляндах.
• К недостаткам последовательного соединения стоит отнести то, что при обрыве провода на любом участке перестает работать вся цепь. То есть, при перегорании одной лампочки из трех подключенных последовательным соединением, не будет гореть ни одна.

Параллельное соединение

Параллельное соединение электроприемников

Итак:

• В большинстве же случаев электрические схемы соединения проводки предусматривают параллельное соединение. При данном типе подключения на каждый электроприемник подводится один фазный и один нулевой провод от питающей сети. Опять-таки лучше это видно на приведенном ниже рисунке.
• Такой тип соединения применяется для подключения 99% электроприборов. При этом обрыв провода, подходящего к электроприбору, обесточивает только этот электроприбор. Напряжение питающей сети соответствует заданному и может измениться только вследствие подключения приборов большой мощности.
• К недостаткам параллельного соединения можно отнести только большее количество проводов, а также увеличение вероятности запутаться при большом количестве подключений. Но этот фактор легко исключить, если прочесть данную инструкцию до конца.

Соединение проводов сжимом и прокалыванием

Этот вид соединения используется для создания ответвления от основной воздушной или кабельной линии электропередач без отключения напряжения. Если еще несколько лет назад, для подключения потребителей необходимо было отключить линию электропередач и выполнить скрутку, в настоящее время для электросети 0,4 кВ, достаточно использовать специальное устройство (сжим), наиболее популярен так называемый «орех». Для сжима нужно произвести зачистку изоляции, что опасно и для жизни и для чего желательно отключить сеть.

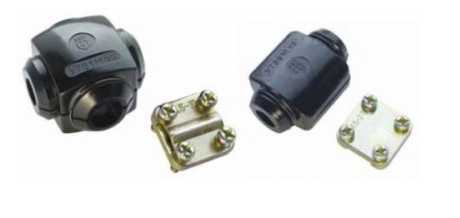

Рис №8. Сжим «орех».

Рис № 9. Конструкция прокалывающего зажима ОЗПИ.

Соединение прокалыванием, отличается герметичностью, не требует отключения и зачистки изоляции. Зажимные пластины имеют в своей конструкции зубцы, прокалывающие изоляцию и обеспечивающие надежное соединение. Затяжка регулируется шестигранником. Соединение – неразборное и одноразовое, рекомендуется для проводов СИП.

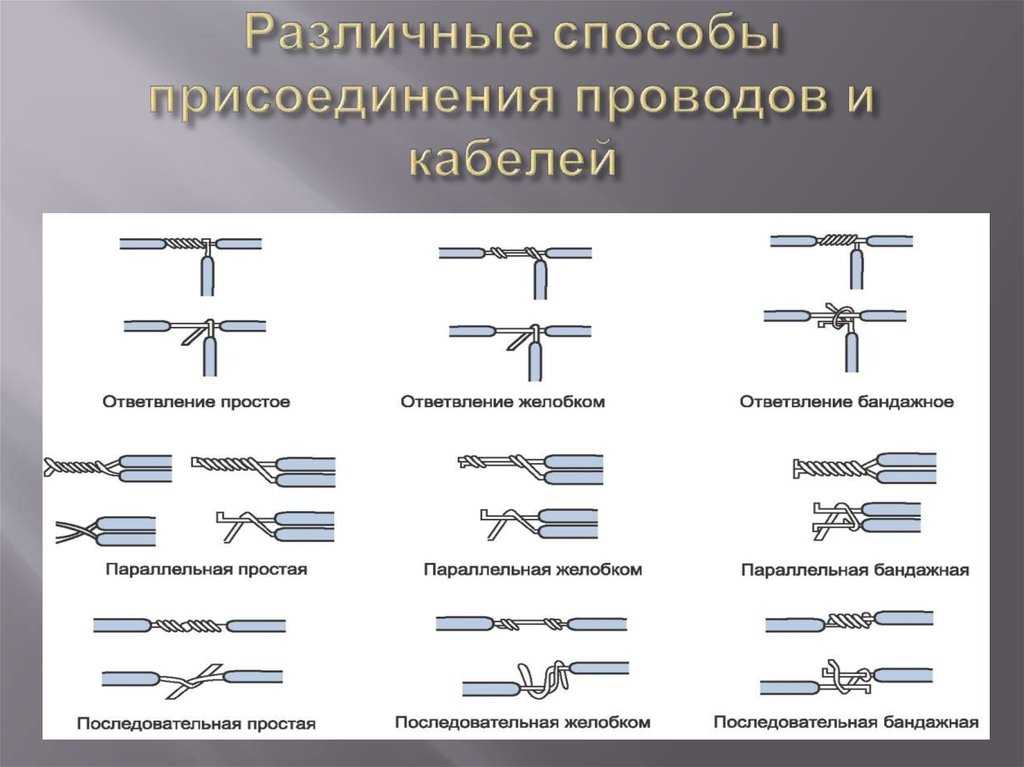

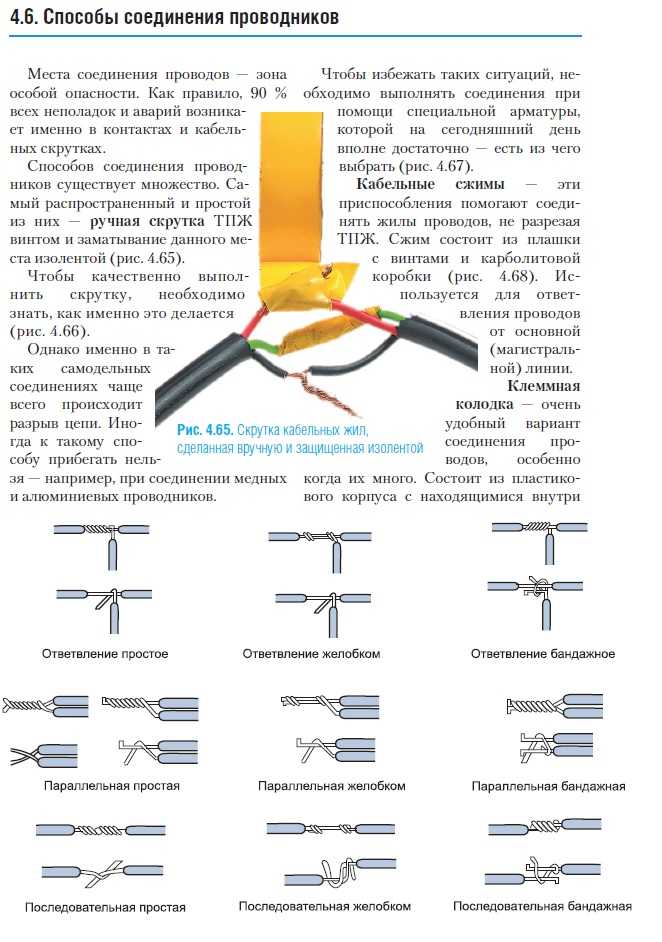

Дедовская скрутка

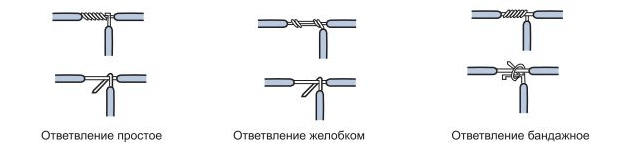

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21

(Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

Никогда ранее не влазил в недра авто, а тут все же возникла такая необходимость.

Хочу спросить бывалых и опытных совета в вопросе правильной «врезки» в проводку.Каким образом это делать надежно и надолго?

В голову приходит три основных способа:— скрутка— пайка— используя ответвители OB-T

Еси скрутка — то каким способом?Интересует врезка в середину провода для ответвления.

Пайку вроде как не рекомендуют по какой то причине — толкового объяснения не слышал — «нельзя, и все!»

Для использования OB-T желательно знать на сколько квадратов расчитан проводник-донор.Кстати какая «квадратура» в автомобильной проводке?Там вроде все провода разные по «толщине»

И не порежут ли OB-T проводники провода-донора?

Я при врезке в провода для осуществления подсветки кнопок стеклоподъемников пассажиров в Тойота Камри XV30 делал так:

1Зачищал в нужном месте изоляцию и делал в проводниках окошко

2В присоединяемом проводнике делал пару усиков

3Вставлял один усик в окошко

4Начинал обматывать эти усики в разные стороны на проводе-доноре

5Делал таким образом несколько витков

6Потом закручивал вокруг «ножки» присоединяемого провода.

7Затем заматывал изолентой.

Нормально и правильно ли так делать?

Можно ли просто «обмотать» проводники вокруг проводника-донора?По мне так проще место контакта пропаять — но все кого спрашивал крайне не рекомендуют без разъяснений.

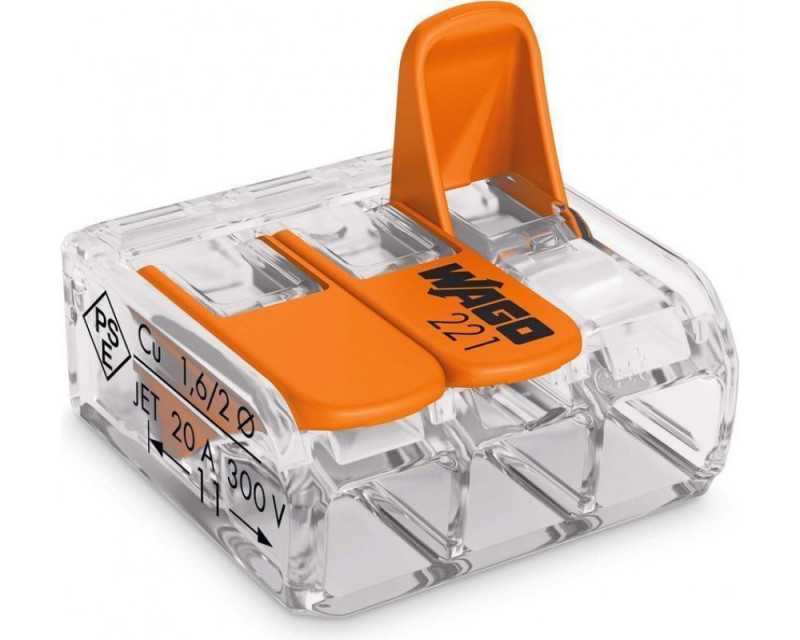

Wago

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

ЗВИ

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Современные разъемы

Многие электрики для обеспечения прочного контакта жил применяют соединитель «папа-мама» для проводов. Этот тип разъемов известен уже давно. Подобная разновидность разъемов разделяется на вид «папа» со штекером или вилкой, а также «мама» с розеткой или гнездом. Внутри одной серии такие разъемы совместимы между собой.

Это один из самых надежных, современных типов контакторов. Соединить неправильно провода при таком подключении не получится. Штырьки «папы» будут полностью совпадать с внутренней конфигурацией гнезд «мамы». В некоторых случаях для точности монтажа применяется окраска мест подключения. Это позволяет понять, для какого потребителя предназначен разъем, не перепутать их.

В продаже представлены разъемы «мама-мама» и «папа-папа». Это удлинители. В зависимости от принадлежности к каждой категории применяются контакторы с розеткой или штекером.

Виды электропроводок

Электропроводка внутри зданий может быть двух видов: открытая, проложенная по поверхности стен, потолков и ферм, и скрытая, проложенная в конструктивных элементах здания (стенах, перекрытиях и полах). Вид проводки и марки проводов определяются условиями среды в помещении, а в общественных зданиях – и архитектурными особенностями.

Открытую проводку применяют в основном в производственных помещениях, а скрытую – в общественных и жилых зданиях. Скрытая проводка может выполняться либо сменяемой, когда при эксплуатации она может быть заменена без нарушения строительных конструкций, либо несменяемой, когда провода наглухо заделаны в теле строительных конструкций (под слоем штукатурки, в перекрытиях и в конструкции полов). Основной недостаток несменяемой проводки состоит в том, что при повреждении приходится заменять ее открытой проводкой. В производственных помещениях для осветительных и силовых сетей широко используют открытые электропроводки, выполненные изолированными или небронированными кабелями, укрепленными на изолирующих опорах (роликах, изоляторах), либо на тросах или проложенных на лотках, в коробах и трубах.

В стационарных электропроводках провода и кабели применяются с алюминиевыми жилами.

Открытая проводка изолированными проводами на изоляторах рекомендуется в сырых, влажных, жарких и пожароопасных помещениях. В местах с температурой выше 40 °С провода и кабели должны иметь теплостойкую или обычную изоляцию, но токовые нагрузки должны быть снижены. В сырых помещениях изоляция должна быть влагостойкой. Для проводки на изоляторах применяют провода марок АПР, АПРВ, АПВ.

В административно-бытовых, общественных, а также в многоэтажных производственных зданиях сети электрического освещения прокладывают, скрыто, что улучшает интерьер. Такие проводки часто дешевле открытых, так как прокладка проводов по перекрытию или при подготовке пола допускается по кратчайшему расстоянию. Скрытые проводки выполняют плоскими специальными проводами марок ППВ, АППВ с полихлорвиниловой изоляцией и марки АПН с нейтральной изоляцией, без труб, непосредственно в слое подготовки пола, под штукатуркой стен, потолков, в щелях и пустотах строительных конструкций. Более совершенна скрытая проводка, прокладываемая в каналах строительных конструкций, образуемых при изготовлении железобетонных, гипсобетонных и других панелей на заводах; ее легко можно заменить при ремонте.

Над подвесными потолками электропроводку следует выполнять при подвесных потолках из несгораемых материалов – в пластмассовых трубах, металлорукавах или защищенными проводами и кабелями; при подвесных потолках из сгораемых и трудносгораемых материалов – в стальных трубах.

В осветительных сетях для подключения светильников применяют осветительные шинопроводы типа ШОС. Шинопровод че-тырехпроводный, выполненный их медных проводов сечением 6 мм2, допускает ток 25 А. Прямые секции имеют штепсельные окна для присоединения светильников, которые можно подключать к шинопроводу только специальной штепсельной вилкой. Также для подвески светильников и прокладки осветительных сетей применяют короба типа КЛ.

Пружинные сгоны для разнородных проводов

Соединители для проводов из разных материалов могут быть пружинного типа. Они также способствуют устранению прямого контакта жил. Они могут быть разъемными или неразъемными. Одним из самых известных и надежных способов соединить кабеля из меди и алюминия является универсальный разъем Wago. Сечение жил при его использовании также может быть разным.

Неразъемные соединители для проводов используют принцип винтовых клемм. Можно также применять приборы, в которых металлическая пластина заменена специальным токопроводящим стержнем. Он заклепывается, обеспечивая надежное соединение. Оголенные участки кабеля необходимо дополнительно изолировать.

Рассмотрев, какие существуют соединители для проводов, а также их характерные отличия, каждый сможет подобрать лучший вариант для подключения различных приборов или проведения ремонтных работ.
