Таблица обозначений и расшифровки цветовой маркировки светодиодов

ЦВЕТОВАЯ МАРКИРОВКА ДИОДОВ

В основу системы обозначений положен буквенно-цифровой код, установленный отраслевым стандартом ОСТ 11 336.919-81 и базируется на ряде классификационных признаков этих приборов:

ПЕРВЫЙ ЭЛЕМЕНТ

— обозначав исходный полупроводниковый материал, на основе которого изготовлен прибор: Г(1) — для германия или его соединений; К(2) — для кремния или его соединений; А(3) — для соединений галия; И(4) — для соединений из индия.ВТОРОЙ ЭЛЕМЕНТ — буква, определяющая подкласс (или группу) приборов: Д — диоды выпрямительные и импульсные; Ц — выпрямительные столбы и блоки; В — варикапы; И — туннельные диоды; А — сверхвысокочастотные диоды: С — стабилитроны; Г — генераторы шума; Д — излучающие оптоэлектронные приборы; О — оптопары; Н — диодные тиристоры; У — триодные тиристоры.ТРЕТИЙ ЭЛЕМЕНТ — цифра, определяющая основные функциональные возможности прибора.ЧЕТВЕРТЫЙ ЭЛЕМЕНТ — число, обозначающее порядковый номер разработки технологического типа.ПЯТЫЙ ЭЛЕМЕНТ — буква, условно определяющая разбраковку по параметрам приборов, изготовленных по единой технологии.

ЦВЕТОВАЯ МАРКИРОВКА ИМПУЛЬСНЫХ И ВЫПРЯМИТЕЛЬНЫХ ДИОДОВ.

тип диода	Inp. А	Up.в	цвет корпуса или метка	цветовая маркировка
со стороны анода	со стороны катода
Д9Б	0.09	10	красное кольцо
Д9В	0.01	30	оранжевое кольцо
Д9Г	0.03	30	желтое кольцо
Д9Д	0.03	30	белое кольцо
Д9Е	0.05	50	голубое кольцо
Д9Ж	0.01	100	зеленое кольцо
Д9И	0.03	30	два желтых кольца
Д9К	0.06	30	два белых кольца
Д9Л	0.03	100	два зеленых кольца
Д9М	0.03	30	два голубых кольца
КД102А	0.1	250	зеленая точка
2Д102А	0.1	250	желтая точка
КД102Б	0.1	300	синяя точка
2Д102Б	0.1	300	оранжевая точка
КД103А	0.1	50	черный торец	синяя точка
КД103Б	0.1	50	зеленый торец	желтая точка

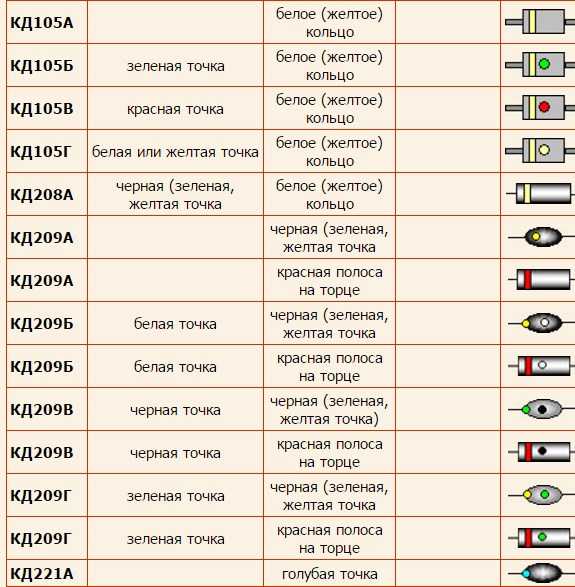

КД105А	0.3	200	белое (желтое) кольцо
КД105Б	0.3	400	зеленая точка	белое (желтое)
КД105В	0.3	600	красная точка	кольцо белое (желтое)кольцо
КД105Г	0.3	800	белая или желтая точка	белое (желтое) кольцо
КД208А	1.0	100	черная (зеленая, желтая) точка	белое (желтое) кольцо
КД209А	0.7	400	черная (зеленая или желтая) точка
КД209А	0.7	400	красная полоса на торце
КД209Б	0.7	600	белая точка	черная (зеленая или желтая) точка
КД209Б	0.7	600	белая точка	красная полоса на торце
КД209В	0.5	800	черная точка	черная (зеленая или желтая) точка
КД209В	0.5	800	черная точка	красная полоса на торце
КД209Г	0.2	1000	зеленая точка	черная (зеленая или желтая) точ.
КД209Г	зеленая точка	красная полоса на торце
КД221А	0.7	100	голубая точка
КД221Б	0.5	200	белая точка	голубая точка
КД221В	0.3	400	черная точка	голубая точка
КД221Г	0.3	600	зеленая точка	голубая точка
КД226А	2	100	оранжевое кольцо
КД226Б	2	200	красное кольцо
КД226В	2	400	зеленое кольцо
КД226Г	2	600	желтое кольцо
КД226Д	2	800	белое кольцо
КД226Е	2	600	голубое кольцо
КД243А	1	50	фиолетовое кольцо
КД243Б	1	100	оранжевое кольцо
КД243В	1	200	красное кольцо
КД243Г	1	400	зеленое кольцо
КД243Д	1	600	желтое кольцо
КД243Е	1	800	белое кольцо
КД243Ж	1	1000	голубое кольцо
КД247А	1	50	2 фиолетовых кольца
КД247Б	1	100	2 оранжевых кольца
КД247В	1	200	два красных кольца
КД247Г	1	400	два зеленых кольца
КД247Д	1	600	два желтых кольца
КД247Е	1	800	два белых кольца
КД247Ж	1	1000	два голубых кольца
КД410А	0.05	1000	красная точка
КД410Б	0.05	600	синяя точка
КД509А	0.1	50	уз.синее кольцо	широкое синее кольцо
2Д509А	0.1	50	широкое синее кольцо
КД510А	0.2	50	два зеленых узких кольца	широкое зеленое кольцо
2Д510А	0.2	50	зеленая точка	широкое зеленое кольцо
КД521А	0.05	75	два синих узких кольца	широкое синее кольцо
КД521Б	0.05	50	два серых узких кольца	широкое серое кольцо
КД521В	0.05	30	два желтых узких кольца	широкое желтое кольцо
КД521Г	0.05	120	два белых узких кольца	широкое белое кольцо
КД522А	0.1	30	черное широкое кольцо	черное узкое кольцо
КД522Б	0.1	50	черное широкое кольцо	два черных узких кольца
2Д522Б	0.1	50	черное широкое кольцо	черная точка
КД906 (А-Г)	0.1	75… …50… 30	белая полоса у 4 вывода
2Д906А	0.2	75	белая пол. у 4 вывода +красная точ.
2Д906Б	0.2	50	белая пол. у 4 вывода + красная точ.
2Д906В	0.2	30	белая пол. у 4 вывода + 2 красных т.
КДС111А	0.2	300	красная точка
КДС111Б	0.2	300	зеленая точка
КДС111В	0.2	300	желтая точка
КЦ422А	0.5	50	точка отсутствует	черная точка
КЦ422Б	0.5	100	белая точка	черная точка
КЦ422В	0.5	200	черная точка	черная точка
КЦ422Г	0.5	400	зеленая точка	черная точка

Обозначение на схеме SMD полупроводников

Многие активные радиокомпоненты выпускаются как в выводном, так и в SMD исполнении. Например, широко применяемые импортные импульсные диоды 1N4148 имеют выводное исполнение, а их аналоги LL4148 изготавливаются в корпусе для поверхностного монтажа.

Приборы-аналоги 1N4148 и LL4148

В приведенном случае отличить исполнение диода все же можно – не по УГО, а по буквенному обозначению типа. Так бывает не всегда.

На принципиальных электрических схемах корпус приборов в большинстве случаев не указывают, поэтому СМД-радиодетали отдельного обозначения не имеют. Условные графические обозначения рассматриваемых двухвыводных элементов (диодов) позволяют определить лишь тип полупроводникового устройства, как то:

• обычный диод;
• стабилитрон;
• динистор (диодный тиристор);
• варикап;
• светодиод (LED);
• фотодиод;
• туннельный диод;
• диод Шоттки.

Обозначения различных типов двухвыводных приборов

Свои УГО имеют и некоторые виды сборок, а также специфические приборы довольно узкого применения (обращенные диоды и т.п.)

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Конструкция

Отличается диод Шоттки от обыкновенных диодов своей конструкцией, в которой используется металл-полупроводник, а не p-n переход. Понятно, что свойства здесь разные, а значит, и характеристики тоже должны отличаться.

Действительно, металл-полупроводник обладает такими параметрами:

• Имеет большое значение тока утечки;
• Невысокое падение напряжения на переходе при прямом включении;
• Восстанавливает заряд очень быстро, так как имеет низкое его значение.

Диод Шоттки изготавливается из таких материалов, как арсенид галлия, кремний; намного реже, но также может использоваться – германий. Выбор материала зависит от свойств, которые нужно получить, однако в любом случае максимальное обратное напряжение, на которое могут изготавливаться данные полупроводники, не выше 1200 вольт – это самые высоковольтные выпрямители. На практике же намного чаще их используют при более низком напряжении – 3, 5, 10 вольт.

На принципиальной схеме диод Шоттки обозначается таким образом:

Но иногда можно увидеть и такое обозначение:

Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом, поэтому элемент имеет три вывода. В блоках питания используют такие конструкции с общим катодом, их удобно использовать в схемах выпрямителей. Часто на схемах рисуется маркировка обычного диода, но в описании указывается, что это Шоттки, поэтому нужно быть внимательными.

Диодные сборки с барьером Шоттки выпускаются трех типов:

1 тип – с общим катодом;

2 тип – с общим анодом;

3 тип – по схеме удвоения.

Такое соединение помогает увеличить надежность элемента: ведь находясь в одном корпусе, они имеют одинаковый температурный режим, что важно, если нужны мощные выпрямители, например, на 10 ампер. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя

Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату

Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Но есть и минусы. Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а.

Еще один главный недостаток: для этих приборов нельзя превышать обратный ток даже на мгновение. Они тут же выходят из строя, в то время как кремниевые диоды, если не была превышена их температура, восстанавливают свои свойства.

Но положительного все-таки больше. Кроме низкого падения напряжения, диод Шоттки имеет низкое значение емкости перехода. Как известно: ниже емкость – выше частота. Такой диод нашел применение в импульсных блоках питания, выпрямителях и других схемах, с частотами в несколько сотен килогерц.

ВАХ такого диода имеет несимметричный вид. Когда приложено прямое напряжение, видно, что ток растет по экспоненте, а при обратном – ток от напряжения не зависит.

Все это объясняется, если знать, что принцип работы этого полупроводника основан на движении основных носителей – электронов. По этой же самой причине эти приборы и являются такими быстродействующими: у них отсутствуют рекомбинационные процессы, свойственные приборам с p-n переходами. Для всех приборов, имеющих барьерную структуру, свойственна несимметричность ВАХ, ведь именно количеством носителей электрического заряда обусловлена зависимость тока от напряжения.

Диоды иностранных производителей

Характеристики диодов Шоттки in5822

Похожий принцип с некоторыми отличиями используется в системе маркировки диодов импортного образца. Отличают три стандарта:

1. JEDEC – американский. Каждый диод представлен в виде набора обозначений в виде 1NXY, где X – это серийный номер, а Y – модификация. Первые два символа есть у всех приборов, поэтому в цветовой маркировке их не учитывают. Каждой цифре или литере соответствует свой цвет, согласно таблице.
2. PRO-ELECTRON – европейский. Две буквы в начале – материал и подкатегория диода. Серийный номер может иметь вид значения от 100 до 999 (бытовые приборы) либо с добавлением литер (Z10-A99), подразумевающих промышленное применение. Каждое из значений кодируется в цветовой элемент.
3. JIS – японский. Заметно отличается от предыдущих – в начале указывается функциональный тип: фотодиод, обычный диод, транзистор или тиристор. Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).

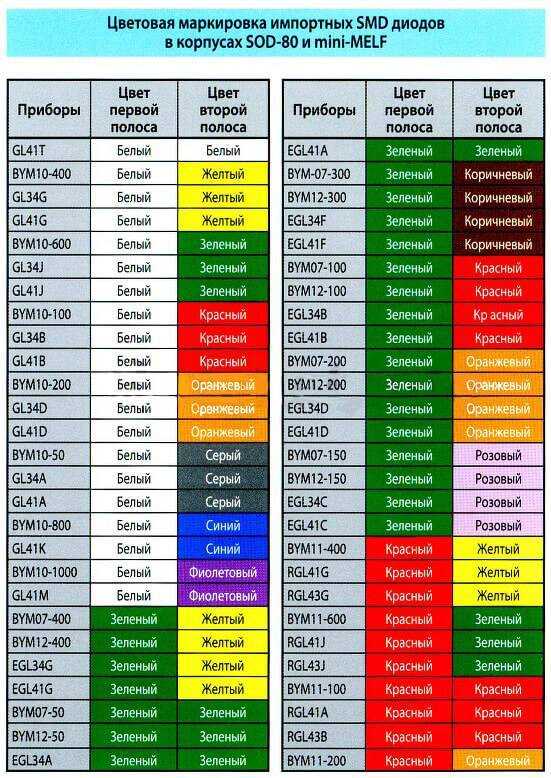

Цветовая маркировка по зарубежным системам

Запомнить все сочетания практически невозможно. Если усвоить хотя бы основные соответствия, разобраться в назначении диода удастся гораздо быстрее.

Обозначения работы элемента электросхемы

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Цветовая маркировка стабилитронов в стеклянном корпусе и их характеристики

Для применения в электросхемах используются различные типы стабилитронов и диодов. Для того чтобы правильно подобрать стабилитрон или диод по требуемым характеристикам, необходимо установить их по маркировке на корпусе — цифровой или цветовой.

На пластиковые и стеклянные корпуса этих радиоэлектронных элементов производитель наносит разметку в виде цветных полосок или точек. По данным цветовым обозначениям через справочную электротехническую литературу и можно определить тип и назначение каждого полупроводникового элемента.

Промокоды со скидками на светильники

Цветовая маркировка на полупроводниковых элементах позволяет упростить техническое обозначение радиодеталей, по цветовой разметке диода и стабилитрона в стеклянном корпусе можно легко установить его технические характеристики, просто используя нужный радиотехнический справочник.

Цветовое обозначение радиоэлементов

Маркировка цветовая и цифровая диодов и стабилитронов

Цветовая маркировка диодов и стабилитронов по американским стандартам

В цветографическое обозначение закладываются все необходимые технические параметры электротехнического изделия, например, указываются параметры рабочего напряжения и пропускаемого тока (прямое и обратное направление) через радиоэлемент.

Как уже говорилось ранее, именно по комбинациям цветографических точек и полосок, нанесенных на стеклянные или металлостеклянные корпуса стабилитронов или диодов, все технические параметры радиоэлектронного изделия расшифровываются в буквенно-цифровое обозначение при помощи таблиц из технических справочников.

Следует отметить, что полупроводники из Германия применяются в слаботочных схемах, ввиду того что они не выносят высокие температуры (при перегреве большим током они быстро выходят из строя). Полупроводниковые элементы из Кремния, наоборот, предназначены для работы в цепях с более высокими токами и выдерживают продолжительную работу под нагрузками, при этом не выходят из строя.

В большинстве обозначений радиоэлементов среди прочих применяются цветные полоски в различных комбинациях – черные, синие, голубые, серые, белые. Из справочника радиолюбителя можно узнать, какой тип и характеристики заложены в цветографическую составляющую элемента для использования его в схемах регулирования и управления электронными устройствами.

Маркировка советских диодов. Маркировка диодов и схема обозначений
Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Маркировка диодов: типы, особенности, производители На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Спрашивайте, я на связи!

Диоды выпрямительные, принцип работы, характеристики, схемы подключения

Принцип работы, основные характеристики полупроводниковых выпрямительных диодов можно рассмотреть используя их вольтамперную характеристику (ВАХ), которая схематично представлена на рисунке 1.

Она имеет две ветви, соответствующие прямому и обратному включению диода.

При прямом включении выпрямительного диода ощутимый ток через него начинает протекать при достижении на диоде определенного напряжения Uоткр. Этот ток называется прямым Iпр. Его изменения на напряжение Uоткр влияют слабо, поэтому для большинства расчетов можно принять его значение:

• 0,7 Вольт для кремниевых диодов,
• 0,3 Вольт — для германиевых.

Естественно, прямой ток диода до бесконечности увеличивать нельзя, при его определенном значении Iпр.макс этот полупроводниковый прибор выйдет из строя. Кстати, существуют две основные неисправности полупроводниковых диодов:

• пробой — диод начинает проводить ток в любом направлении, то есть станет обычным проводником. Причем, сначала наступает тепловой пробой (это состояние обратимо), затем электрический (после этого диод можно смело выбрасывать),
• обрыв — здесь, думаю, пояснения излишни.

Если диод подключить в обратном направлении, через него будет протекать незначительный обратный ток Iобр, которым, как правило, можно пренебречь. При достижении определенного значения обратного напряжения Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.

Числовые значения рассмотренных параметров для каждого типа диода индивидуальны и являются его основными электрическими характеристиками. Должен заметить, что существует ряд других параметров (собственная емкость, различные температурные коэффициенты и пр.), но для начала хватит перечисленных.

Здесь предлагаю закончить с чистой теорией и рассмотреть некоторые практические схемы.

СХЕМЫ ПОДКЛЮЧЕНИЯ ДИОДОВ

Для начала давайте рассмотрим как работает диод в цепи постоянного (рис.2) и переменного (рис.3) тока, что следует учитывать при том или ином включении диодов.

Iпр=Uн/Rн — все просто — это закон Ома.

Uн=U-Uоткр — см. начало статьи. Иногда величиной Uоткр можно пренебречь, бывают случаи, когда ее необходимо учитывать, например при расчете схемы подключения светодиода.

При включении диода в цепь переменного тока, помимо прочего, на нем периодически возникает обратное напряжение Uобр. Имейте в виду, следует учитывать его амплитудное значение (Для Uпр, кстати, тоже). Например, для бытовой электрической сети привычное всем напряжение 220В является действующим, а его амплитудное значение составляет 380В. Подробнее про это можно посмотреть на этой странице.

Это самое основное, про что надо помнить.

Теперь — несколько схем подключения диодов, часто встречающихся на практике.

Вне всякого сомнения, лидером здесь является мостовая схема диодов, используемая во всевозможных выпрямителях (рисунок 4). Выглядеть она может по разному, принцип действия одинаков, думаю из рисунка все ясно. Кстати, последний вариант — условное обозначение диодного моста в целом. Применяется для упрощения обозначения двух предыдущих схем.

Далее несколько менее очевидных схем (для постоянного тока):

1. Диоды могут выступать как «развязывающие» элементы. Управляющие сигналы Упр1 и Упр2 объединяются в точке А, причем взаимное влияние их источников друг на друга отсутствует. Кстати, это простейший вариант реализации логической схемы «или».
2. Защита от переполюсовки (жаргонное — «защита от дураков»). Если существует возможность неправильного подключения полярности напряжения питания эта схема защищает устройство от выхода из строя.
3. Автоматический переход на питание от внешнего источника. Поскольку диод «открывается», когда напряжение на нем достигнет Uоткр, то при Uвнеш <Uвн+Uоткр питание осуществляется от внутреннего источника, иначе — подключается внешний.

2012-2018 г. Все права защищены.

Индекс цветопередачи CRI

Один из неочевидных параметров в кодировке – значение CRI, определяющее, насколько естественным выглядит свечение. Средний параметр равен 100 – это солнечный свет; меньшее значение применимо к источникам искусственного света. Соответственно, чем выше CRI, тем лучше.

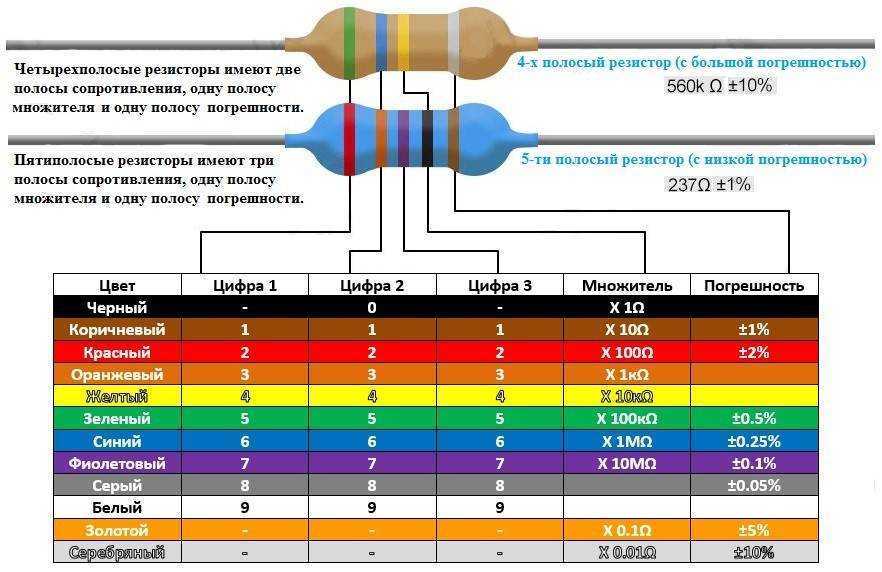

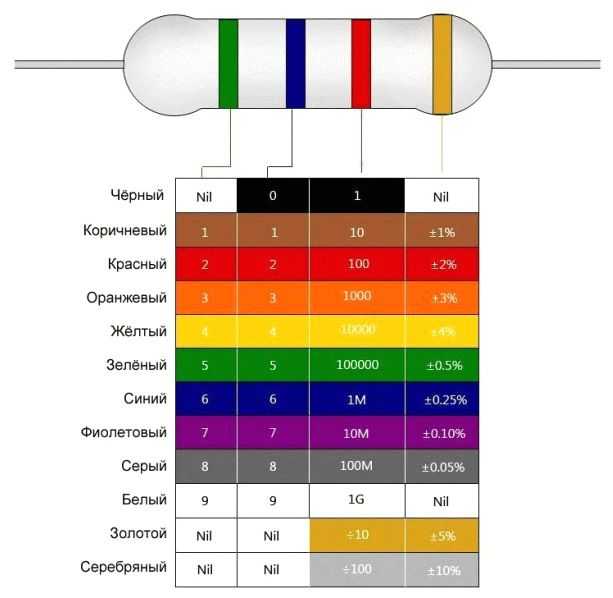

Помимо определения нужного типа прибора в магазине, цветовую маркировку можно использовать в практических целях. Например, зная расположение и цвет элементов, можно рассчитать сопротивление резистора. Для этого достаточно занести данные в форму онлайн калькулятора. Понимание систем маркировки облегчает правильное использованию диодов и решает множество проблем, связанных с выбором нужного типа устройства.

МАРКИРОВКА ДИОДОВ

Под диодом обычно понимают электровакуумные или полупроводниковые приборы, которые пропускают переменный электрический ток только в одном направлении и имеют два контакта для включения в электрическую цепь. Односторонняя проводимость диода является его основным свойством. Диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДИОДА (НОВАЯ СИСТЕМА)

ПЕРВЫЙ элемент (цифра или буква) обозначает исходный полупроводниковый материал:

• Г или 1 — германий или его соединения;
• К или 2 — кремний или его соединения;
• А или 3 — арсенид галлия;
• И или 4 — соединения индия.

ВТОРОЙ элемент (буква) обозначает подкласс диодов:

• Д — диоды выпрямительные и импульсные;
• Ц — выпрямительные столбы и блоки;
• В — варикапы;
• Б — диоды Ганна;
• И — туннельные диоды;
• А — сверхвысокочастотные диоды;
• С — стабилитроны;
• Г — генераторы шума;
• Л — излучающие оптоэлектронные приборы;
• О — оптопары.

ТРЕТИЙ элемент (цифра) обозначает основные функциональные возможности прибора. Для подкласса Д (диоды):

• 1 — выпрямительные диоды с постоянным или средним значением прямого тока не более 0,3 А;
• 2 — выпрямительные диоды с постоянным или средним значением прямого тока более 0,3 А, но не свыше 10 А;
• 4 — импульсные диоды c временем восстановления обратного сопротивления более 500 нс;
• 5 — импульсные диоды c временем восстановления более 150 нс, но не свыше 500 нс;
• 6 — импульсные диоды c временем восстановления 30…150 нс;
• 7 — импульсные диоды c временем восстановления 5…30 нс;
• 8 — импульсные диоды c временем восстановления 1…5 нс;
• 9 — импульсные диоды c эффективным временем жизни неосновных носителей заряда менее 1 нс.

ЧЕТВЕРТЫЙ элемент (число) обозначает порядковый номер разработки. ПЯТЫЙ элемент (буква) условно определяет классификацию приборов.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДИОДА (СТАРАЯ СИСТЕМА)

ПЕРВЫЙ элемент (буква) — название, Д — диод. ВТОРОЙ элемент (номер) обозначает тип диода:

• 1…100 — точечные германиевые;
• 101…200 — точечные кремниевые;
• 201…300 — плоскостные кремниевые;
• 801…900 — стабилитроны;
• 901…950 — варикапы;
• 1001…1100 — выпрямительные столбы.

ТРЕТИЙ элемент (буква) обозначает разновидность прибора. Этот элемент может отсутствовать, если разновидностей диода нет.

Например, диод КД202А расшифровывается так: К — кремниевый диод, Д — выпрямительный диод, 202 — назначение и номер разработки, А — разновидность.

ЦВЕТОВАЯ МАРКИРОВКА ДИОДОВ

Для некоторых типов диодов используется цветная маркировка в виде точек и полосок. Маркировочные полосы (кольца, метки) могут располагаться как со стороны анода, так и со стороны катода

Если маркировочных полос несколько, то следует обратить внимание на их толщину и на метки, определяющие полярность выводов. При совпадении цвета и типа маркировочных меток у различных типономиналов следует обратить внимание на цвет корпуса

Отличают такие типы диодов:

1. Семейство Д9 маркируется одним-двумя цветными кольцами района анода.
2. Диоды КД102 в районе анода обозначаются цветной точкой. Корпус прозрачный.
3. КД103 имеют дополняющий точку цветной корпус, исключая 2Д103А, обозначаемый белой точкой области анода.
4. Семейства КД226, 243 маркируются кольцом области катода. Прочих меток не предусмотрено.
5. Семейство КД247 — два цветных кольца в районе катода.
6. Диоды КД410 обозначаются точкой в районе анода.

Таблица для определения типономинала отечественных диодов по нанесенной цветовой маркировке:

У импортных диодов система обозначений отличается, при выборе аналога, используйте специальные таблицы соответствия. Маркировка проводится согласно стандартам JEDEC (США) и PRO ELECTRON (Европа).

ОБОЗНАЧЕНИЕ ДИОДОВ НА СХЕМЕ

Условное обозначение диода — треугольник (символ анода) вместе с пересекающей его линией электрической связи образуют подобие стрелки, указывающей направление проводимости. Перпендикулярная этой стрелке черточка символизирует катод.

Буквенный код диодов — VD. Этим кодом обозначают не только отдельные диоды, но и целые группы, например, выпрямительные столбы. На основе базового символа построены и условные графические обозначения полупроводниковых диодов с особыми свойствами.

Дополнительная маркировка стеклянных моделей

Стеклопакетные диоды имеют свои собственные обозначения, которые мы рассмотрим ниже. Они настолько просты (в отличие от вариантов в пластиковом корпусе), что запоминаются почти сразу, и нет необходимости каждый раз тянуться за справочником.

Цветовая маркировка используется для пластиковых диодов, таких как SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, помимо описанной выше полосатости, тем же цветом добавлены несколько цифр, разделенных латинской буквой. Обычно это надписи 1V3, 9V0 и так далее.

Что же означает эта кодовая маркировка? Он показывает стабилизирующее напряжение, на которое рассчитан компонент. Например, 1V3 показывает нам, что это 1,3 В, а другая версия — 9 В. Обычно чем больше сам корпус, тем больше у него стабилизирующих свойств. На фотографии ниже показан стабилитрон в стеклянном корпусе с катодной меткой на 5,1 В.

Маркировка диодов

Маркировка выводных диодов:

Наиболее распространены следующие системы кодирования:

JEDEC(США)— Стандартизированная система EIA370 нумерации N-серии.

Вид кода: .

Первая цифра – цифра, отражающая количество переходов в элементе (1 для диодов).

Буква – всегда буква “N”.

Серийный номер – двух-, трех- или четырехзначное число, которое отражает порядковый номер регистрации полупроводникового прибора в EIA.

Суффикс – отражает разбивку приборов одного типа на различные типономиналы по характерным параметрам. Суффикс может состоять из одной или нескольких букв.

Например: 1N34A/1N270 (германиевый диод), 1N914/1N4148 (кремниевый диод), 1N4001-1N4007 (кремниевый выпрямительный диод на 1A) и 1N54xx (мощный кремниевый выпрямительный диод на 3A).

PRO ELECTRON (Европа);

Обозначение состоит из четырех элементов.

Первый элемент – буква, обозначающая тип полупроводникового материала, используемого в приборе:

• A – германий;
• B – кремний;
• C – арсенид галлия;
• R – другие полупроводниковые материалы.

Второй элемент – буква, обозначающая тип полупроводникового прибора:

• A – маломощные импульсные и универсальные диоды;
• B – варикапы;
• E – туннельные диоды;
• G – приборы специального назначения (например, генераторные), а также сложные приборы, содержащие в одном корпусе несколько различных компонентов;
• H – магниточувствительные диоды;
• P – светочувствительные приборы (фотодиоды, фототранзисторы и т.п.);
• Q – светоизлучающие приборы (светодиоды, ИК-диоды и т.п.);
• X – умножительные диоды;
• Y – выпрямительные диоды, бустеры;

Третий элемент – буква, которая ставится только для приборов, предназначенных для применения в аппаратуре специального назначения (промышленной, профессиональной, военной и т.п.). Обычно используются буквы “Z”, “Y”, “X” или “W”. В обозначениях приборов общего назначения этот элемент отсутствует.

Четвертый элемент – двух-, трех- или четырехзначный серийный номер прибора.

В обозначении могут присутствовать и некоторые дополнительные элементы. Например, такой же, как и в системе JEDEC суффикс, который отражает разбивку приборов одного типа на различные типономиналы по характерным параметрам.

Для некоторых типов приборов (таких как стабилитроны) может применяться дополнительная классификация. При этом к основному обозначению (может также быть через дефис или дробь) добавляется дополнительный код. Например, часто применяется дополнительный код, содержащий сведения о напряжении стабилизации и его возможном разбросе (“A” – 1%, “B” – 2%, “C” – 5%, “D” – 10%, “E” – 15%). Если напряжение стабилизации – не целое число, то вместо запятой ставится буква V. В дополнительном коде для выпрямительных диодов указывается максимальная амплитуда обратного напряжения.

Например, BZY88C4V7 – это кремниевый стабилитрон специального назначения с регистрационным номером 88, напряжением стабилизации 4.7 В с максимальным отклонением этого напряжения от номинального значения ±5%.

Таблица 1 — Цветовое кодирование диодов (PRO ELECTRON).

JIS (Япония, Азия);

Обозначение состоит из пяти элементов.

Первый элемент – цифра, отражающая количество переходов в элементе (0 – фотодиоды; 1 – диоды).

Второй элемент – буква “S”, обозначающая полупроводниковые приборы (Semiconductors).

Третий элемент – буква, обозначающая тип полупроводникового прибора:

• E – диоды;
• G – диоды Ганна;
• Q – светоизлучающие диоды;
• R – выпрямительные диоды;
• S – слаботочные диоды;
• T – лавинные диоды;
• V – варикапы, p-i-n-диоды, диоды с накоплением заряда;
• Z – стабилитроны, ограничители.

Четвертый элемент – это серийный (регистрационный) номер прибора.

Пятый элемент – модификация прибора (“A” – первая, “B” – вторая и т.д.).

После стандартной маркировки может следовать дополнительный индекс (“N”, “M”, “S”), отражающий некоторые специальные свойства прибора.

Маркировка SMD диодов:

SMD диоды маркируются обычно с помощью буквенно-числового кода. В зависимости от типа корпуса (т.е. его размера) и производителя, применяется та или иная система кодирования. Вполне очевидно, что рассмотреть все виды кодирования не представляется возможным. Поэтому далее будут рассмотрены некоторые коды для наиболее часто применяемых корпусов диодов. Более полную версию систем кодирования SMD диодов Вы можете посмотреть .

Для корпусов SOD80 (MiniMELF):

Пример: BZV87-1V4 – кремниевый стабилитрон на напряжение стабилизации 1.4 В.

Остальные номиналы стабилитронов кодируются подобным образом.

Цветовая маркировка:

Часто производитель кодирует лишь тип диода:
