Как выбрать светодиод для подключения к 12 вольтам
Необходимый вид диодов подбирают исходя из конкретных задач. На рынке существует множество вариантов, от индикаторных до сверхмощных. Для подсветки кнопок и индикаторов на панели приборов в авто можно использовать маломощные диоды. Для подсветки интерьера квартиры или машины применяют простые сверхъяркие. Для установки в головную оптику, дневные головные огни автомобилей или в фонарики устанавливают мощные светодиоды.
Важным фактором является размер и форма корпуса. В зависимости от предназначения могут использоваться диоды в круглом корпусе или детали поверхностного монтажа (SMD). Все зависит от потребности и задач.
Онлайн расчет резистора для светодиода
Питание светодиодов не такой простой вопрос, как может показаться. Они крайне чувствительны к режиму, в котором работают и не терпят перегрузок. Самое главное, что нужно запомнить – полупроводниковые излучающие диоды питают стабильным током, а не напряжением. Даже идеально стабилизированное напряжение не обеспечит поддержки заданного режима, это следствие внутренней структуры и принципа действия полупроводников. Тем не менее при грамотном подходе светодиоды можно подключать к питанию через токоограничивающий или добавочный резистор. Его расчет сводится к элементарному подбору такого сопротивления, на котором будут падать лишние Вольты при заданной величине тока. Давайте рассмотрим, как рассчитать его номинал вручную или воспользоваться онлайн калькулятором.
Хоть и главным параметром для питания светодиода является ток, но есть и такой, как падение напряжения. Это величина необходимая для того, чтобы он зажегся. Отталкиваясь от нее проводят вычисления ограничительного резистора.
Типовые напряжения LED разных типов:
| Цвет | Напряжение, В |
| Белый | 2.8-3.2 для маломощных, 3.0 и выше для мощных (более 0.5 Вт) |
| Красный | 1.6-2.0 |
| Зеленый | 1.9-4.0 |
| Синий | 2.8-3.2 |
| Желтый, оранжевый | 2.0-2.2 |
| ИК | До 1.9 |
| УФ | 3.1-4.4 |
Внимание! Если вы не можете найти документацию на имеющийся элемент – при использовании онлайн калькулятора возьмите данные из этой таблицы. Чтобы сократить теорию, давайте сразу на практике рассчитаем сопротивление для подключения белого светодиода к бортовой цепи автомобиля 12В. Её фактическое значение при заведенном двигателе доходит до 14,2 В, а иногда и выше, значит его и берем для расчетов

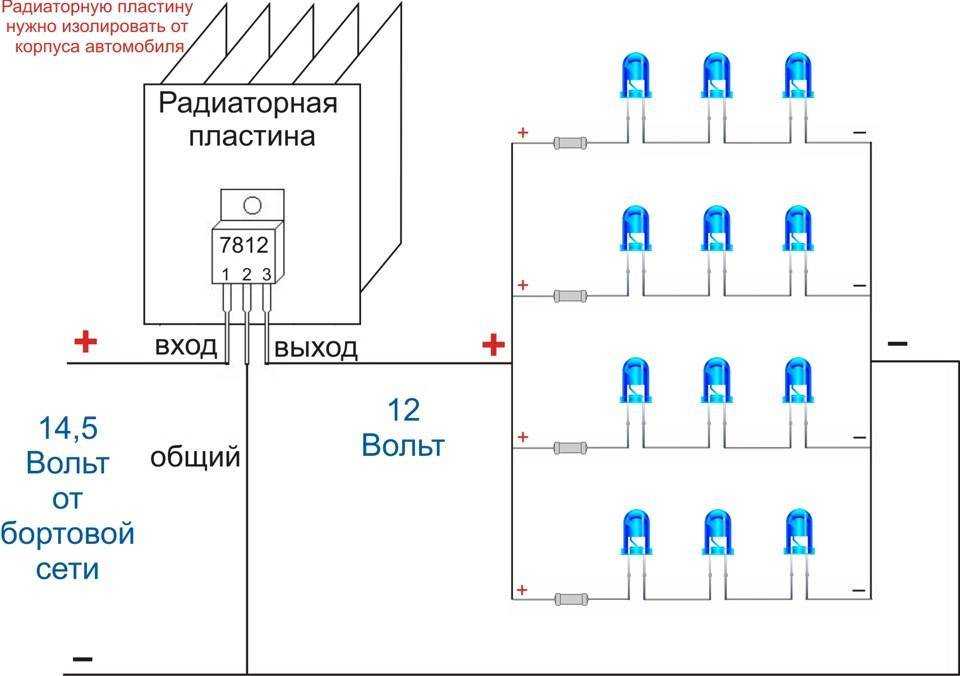

Её фактическое значение при заведенном двигателе доходит до 14,2 В, а иногда и выше, значит его и берем для расчетов
Чтобы сократить теорию, давайте сразу на практике рассчитаем сопротивление для подключения белого светодиода к бортовой цепи автомобиля 12В. Её фактическое значение при заведенном двигателе доходит до 14,2 В, а иногда и выше, значит его и берем для расчетов.
Тогда расчёт сопротивления для светодиода выполняют по закону Ома:
R=U/I
На светодиоде должно упасть усреднено 3 Вольта, значит нужно компенсировать:
Uрез=14,2-3=11,2 В
У обычного 5 мм светодиода номинальный ток равен 20 мА или 0,02 А. Рассчитываем сопротивление резистора, на котором должно упасть 11,2 В при заданном токе:
R=11,2/0,02=560 Ом или ближайший в большую сторону
Чтобы добиться стабильного питания и яркости в цепь питания дополнительно устанавливают стабилизатор L7805 или L7812 и проводят расчет относительно питающих 5 или 12 Вольт соответственно.
Как рассчитать резистор для подключения светодиода к сети 220 Вольт? Такой вопрос возникает, когда нужно сделать какую-то индикацию или маячок. Расчёт сопротивления в этом случае выглядит так:
Uрез=220-3=217 В
R=217/0,02=10850 Ом
Так как любой диод пропускает ток в одном направлении, то обратное напряжение приведет к тому, что он выйдет из строя. Значит параллельно светодиоду устанавливают еще один такой же или шунтирующий обычный маломощный выпрямительный диод, например, 1n4007.
С помощью нашего онлайн калькулятора можно рассчитать сопротивление для одного или нескольких соединенных последовательно или цепи параллельных светодиодов:
Если светодиодов несколько, тогда:
- Для последовательного соединения резистор рассчитывают с учетом суммы падений на каждом элементе.
- Для параллельного соединения сопротивление рассчитывают с учетом суммы токов каждого светоизлучающего диода.
Также нельзя забывать о мощности резистора, например, во втором примере с подключением цепи к сети 220В на нем будет выделяться мощность равная:
P=217*0,02=4,34 Вт
В данном случае это будет довольно крупный резистор. Чтобы уменьшить эту мощность, можно еще сильнее ограничить ток, например, в 0,01А, что снизит эту мощность в двое. В любом случае номинальная мощность сопротивления должна быть больше той, которая будет выделяться в процессе его работы.
Для долгой и стабильной работы излучателя при подключении к сети используйте в расчетах напряжение слегка выше номинального, то есть 230-240 В.
Если вам сложно посчитать или вы не уверены в чем-то, тогда наш онлайн калькулятор для расчета резистора для светодиода быстро подскажет вам, какой нужен резистор из стандартного размерного ряда, а также его минимальную мощность.
Опубликовано: 21.08.2018 Обновлено:21.08.2018 1 комментарий
Основные типы
Светодиод – это полупроводниковый электронный элемент, с низким внутренним сопротивлением. Если подать на него стабилизированное напряжение, например 3V, через него пойдёт большой ток, например 4 Ампера, вместо требуемого 1А. Мощность на нём составит 12W, у него сгорят тонкие проводники, которыми подключен кристалл. Проводники отлично видно на цветных и RGB диодах, потому что на них нет жёлтого люминофора.
Если блок питания для светодиодов 12V со стабилизированным напряжением, то для ограничения тока последовательно устанавливают резистор. Недостатком такого подключения будет более высокое потребление энергии, резистор тоже потребляет некоторую энергию. Для светодиодных аккумуляторных фонарей на 1,5В применять такую схему нерационально. Количество вольт на батарейке быстро снижается, соответственно будет падать яркость. И без повышения минимум до 3В диод не заработает.
Этих недостатков лишены специализированные светодиодные драйвера на ШИМ контроллерах. При изменениях напряжения ток остаётся постоянным.
Характеристики
Перед расчётом схемы подключения светодиодов убедитесь в их параметрах и качестве. Китайцы очень часто обманывают, подсовывая LED с другими параметрами или с более низкой мощностью. Особенно хорошо у китайцев получается обманывать на SMD 5630 и SMD5730, общеизвестная мощность у них 0,5W. Цифры 5630 и 5730 обозначают только размер корпуса, например, 5,7мм на 3,0мм.
Пользуясь этим они устанавливают в стандартный корпус кристалл на 0,07W – 0,1W и затем продают их как с мощностью 0,5W. То есть световой поток будет в 5 раз меньше, чем вы ожидали. Хорошим примером будут светодиодные лампы кукурузы, которые просто утыканы маломощными LED в количестве от 20 до 130 штук. За счёт такого внешнего вида, кукуруза в глазах покупателя кажется мощнее, чем диодная лампа с 10 диодами, аналогичного энергопотребления.
Так же они изготавливают копии общеизвестных производителей особенно Cree и Philips. На настоящие КРИ и Флипсы они похожи только внешне, технические характеристики хуже на 30-40%.
Расчет резистора для светодиода
Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.
Вычисление номинала сопротивления
Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.
Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.
Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку
Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике
Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:
- Инфракрасный — до 1.9 В.
- Красный – от 1.6 до 2.03 В.
- Оранжевый – от 2.03 до 2.1 В.
- Желтый – от 2.1 до 2.2 В.
- Зеленый – от 2.2 до 3.5 В.
- Синий – от 2.5 до 3.7 В.
- Фиолетовый – 2.8 до 4 В.
- Ультрафиолетовый – от 3.1 до 4.4 В.
- Белый – от 3 до 3.7 В.

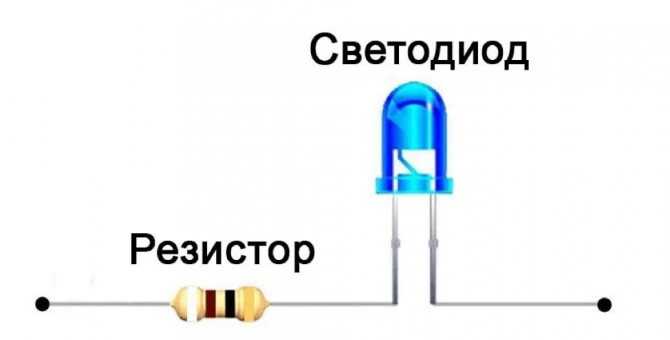

Рисунок 1 – схема подключения светодиода
Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.
Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:
R = U (R)/ I,
где, U (R) — падение напряжения на резисторе
I – ток в цепи
Расчет U (R) на резисторе:
U (R) = E – U (Led )
где, U (Led) — падение напряжения на светодиодном элементе.
С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.
Подбор мощности резистора
Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.
Два основных принципа о том как можно подключить светодиод к 12 вольтам или понизить напряжение на нагрузке
Прежде, чем перейти к конкретным схемам и их описаниям, хотелось бы сказать о двух принципиально разных, но возможных вариантах подключения светодиода к 12 вольтовой сети. Первый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В этом случае определенная часть напряжения теряется в микросхеме, превращаясь в тепло. А значит вторая, оставшаяся, достается непосредственно нашему потребителю – светодиоду. Из-за этого он и не сгорает, так как не все суммарное напряжение проходит через него, а только часть. Плюсом применения микросхемы является тот факт, что она способна в автоматическом режиме поддерживать заданное напряжение. Однако есть и минусы. У вас не получиться снизить напряжение ниже уровня, на которое она рассчитана. Второе. Так как микросхема обладает определенным КПД, то падение относительно входа и выхода будет отличаться на 1-1,5 вольта в меньшую сторону. Также для применения микросхемы вам необходимо будет применить хороший рассеивающий радиатор, установленный на ней. Ведь по сути тепло выделяемое от микросхемы, это и есть невостребованные нами потери. То есть то, что мы отсекли от большего потенциала, чтобы получить меньший. Второй вариант питания светодиода, когда напряжение ограничивается за счет резистора. Это сродни тому, если бы большую водопроводную трубы взяли бы и сузили. При этом поток (расход и давление) снизились бы в разы. В этом случае до светодиода доходит лишь часть напряжения. А значит, он также может работать без опасности быть сожженным. Минусом применения резистора будет то, что он также имеет свой КПД, то есть также тратит невостребованное напряжение в тепло. В этом случае бывает трудно установить резистор на радиатор. В итоге, он не всегда подойдет для включения в цепь. Также минусом будет являться и то обстоятельство, что резистор не поддерживает автоматического удержания напряжение в заданном пределе. При падении напряжения в общей цепи, он подаст настолько же меньшее напряжение и на светодиод. Соответственно обратная ситуация произойдет при повышении напряжения в общей цепи. Конечно, тот и другой вариант не идеальны, так при работе от портативных источников энергии каждый из них будет тратить часть полезной энергии на тепло. А это актуально! Но что сделать, таков уж принцип их работы. В этом случае источник питания будет тратить часть своей энергии не на полезное действие, а на тепло. Здесь панацеей является использование широтно-импульсной модуляции, но это значительно усложняет схему… Поэтому мы все же остановимся на первых двух вариантах, которые и рассмотрим на практике.
Виды и основные параметры светодиодов
На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер. В продаже имеется большое количество типов светодиодов, которые различаются между собой функциональным назначением, конструкцией, мощностью, цветом свечения и другими свойствами.
По назначению светодиоды разделяют на два вида – индикаторные и осветительные.
Индикаторные:
- светодиоды SMD;
- сверхъяркие Super Flux “Piranha”;
- DIP светодиоды (Direct In-line Package);
- Straw Hat («соломенная шляпа»).
Осветительные:
- COB (Chip On Board) светодиоды;
- SMD LED;
- филаментные (Filament LED).
Индикаторные
Индикаторные светодиоды отличаются малой мощностью и умеренной яркостью свечения. Используются для цветовой индикации режимов работы различных приборов и оборудования, а также для подсветки дисплеев и приборных щитов. Разновидности индикаторных светодиодов:
- DIP-светодиоды. Кристалл-излучатель находится в выводном корпусе, который чаще всего представляет собой выпуклую линзу. Минус – малый угол рассеивания излучения.
- «Пиранья» – излучатель сверхвысокой яркости с четырьмя выводами, обеспечивающими его удобное крепление на плате. Востребован для подсветки приборов в автомобилях и в рекламных вывесках.
- «Соломенная шляпа». Цилиндрический двухвыводный прибор со значительным углом рассеивания излучения и увеличенным диаметром линзы. Применяется в декоративных конструкциях и светосигналах тревоги.
- SMD-светодиоды. Приборы сверхвысокой яркости располагаются в корпусах, рассчитанных на SMT-монтаж. В их маркировке указываются размеры в дюймах (их сотых долях) или в мм. На базе SMD-светодиодов изготавливаются светодиодные ленты.
Осветительные
Осветительные светодиоды встречаются в конструкции фонарей, фар, лент. Отличаются мощностью и яркостью свечения. Большинство осветительных приборов размещают в корпусах для SMT-монтажа. Изготавливаются в двух разновидностях белого цвета:
- cool white – холодный;
- warm white – теплый.
Осветительный SMD-светодиод представляет собой теплоотводящую подложку, на которой смонтирован излучающий кристалл, обработанный люминофорным составом.
Расчет гасящего резистора для светодиода
Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания. Ток (I) через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде (VS-VL). Здесь нам нужно рассчитать сопротивление резистора (R), при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL.
Допустим что мы будем питать светодиод от батареи напряжением 5В, как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники. Вычислим значение напряжения на гасящем резисторе, для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода.
Примерные значения падения напряжения для светодиодов (АЛ307 и другие маломощные в подобном корпусе):
- красный – 1,8…2В;
- зеленый и желтый – 2…2,4В;
- белые и синие – 3…3,5В.
Допустим что мы будем использовать синий светодиод, падение напряжения на нем – 3В. Производим расчет напряжения на гасящем резисторе – Uгрез = Uпит – Uсвет = 5В – 3В = 2В. Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод. Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов (наподобии АЛ307) номинальный ток находится в пределах 10-25мА.
Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА (0,02А). Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:
R = U / I = 2В / 0,02А = 100 Ом.
В большинстве случаев подойдет маломощный резистор с мощностью 0,125-0,25Вт (МЛТ-0,125 и МЛТ-0,25). Если же ток и напряжение падения на резисторе будет очень отличаться то не помешает произвести расчет мощности резистора:
P = U * I = 2В * 0,02А = 0,04 Вт.
Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0,125 (0,125 Вт). Произведем расчет для красного светодиода (напряжение 2В, ток 15мА).
- Uгрез = Uпит – Uсвет = 5В – 2В = 3В.
- R = U / I = 3В / 0,015А = 200 Ом.
- P = U * I = 3В * 0,015А = 0,045 Вт.
При подключении светодиодов не нужно забывать что они имеют полярность. Для определения полярности светодиода можно использовать мультиметр в режиме прозвонки или же омметр. Использование гасящих резисторов оправдано для питания маломощных светодиодов, при питании мощных светодиодов нужно использовать специальные LED-драйверы и стабилизаторы.
Расчет гасящего резистора для светодиода.
Как подключить светодиод
Основные технические характеристики светодиода описываются тремя параметрами:
- прямое напряжение;
- номинальный рабочий ток;
- номинальная мощность.
Наиболее распространены LED чипы с прямым напряжением в районе 3, 6, и 12 вольт. Модели на 6В и 12В используются преимущественно в автомобильных лампах, в бытовые изделия не устанавливаются.
Существует 2 способа подключения:
- к источнику напряжения, требуется расчёт резистора для светодиодов;
- к источнику тока, называется драйвер.
В первом варианте стабилизировано напряжение, оно должно превышать напряжение падения на диоде.
Пример.Если падение составляет 3V на 1 led, а блок питания для светодиодов на 12 вольт., то для включения 1 диода с номинальным рабочим 0,1 Ампер получим следующий расчёт:
- 12В – 3B = 9В
- 9В / 0,1А = 90 Ом

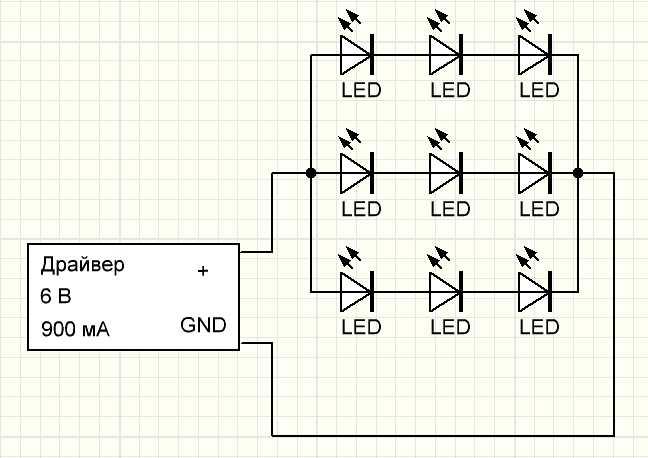

Параллельное подключение к драйверу для уменьшения тока

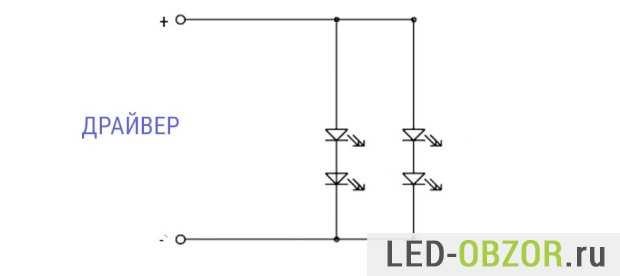

Во втором варианте стабилизирована сила тока и схема подключения будет такая я же, как в первом варианте, только надо исключить резистор. Подбираются лед чипы с таким же номинальным током при последовательном подключении. Если ток драйвера слишком велик, а включить очень надо, то можно использовать параллельную схему. При такой схеме в каждой цепочке будет кратно снижаться.
К одному резистору
Типичная схема подключения.
Как мы уже выяснили выше, светодиод имеет полярность. Поэтому он подключаетсяк источнику питания постоянного напряжения. Самые распространенные виды потребляют около 10-20 мА. По сути – это главная характеристика детали. Вторым параметром указывают падение напряжения. Для обычных светодиодов оно находится в пределах 2-4 В.
Единственная правильная схема подключенияосуществляется с токоограничивающим резистором. Он подбирается по закону Ома. Сопротивление рассчитывается как разница напряжения источника и падения напряжения, деленная на произведение максимального тока диода и коэффициента надежности (обычно равен 0,75).
Также необходимо вычислить мощность резистора. Она рассчитывается по простой формуле: разница напряжения источника и падения напряжения в квадрате, деленная на сопротивлениев омах.
Последовательное подключение нескольких LED

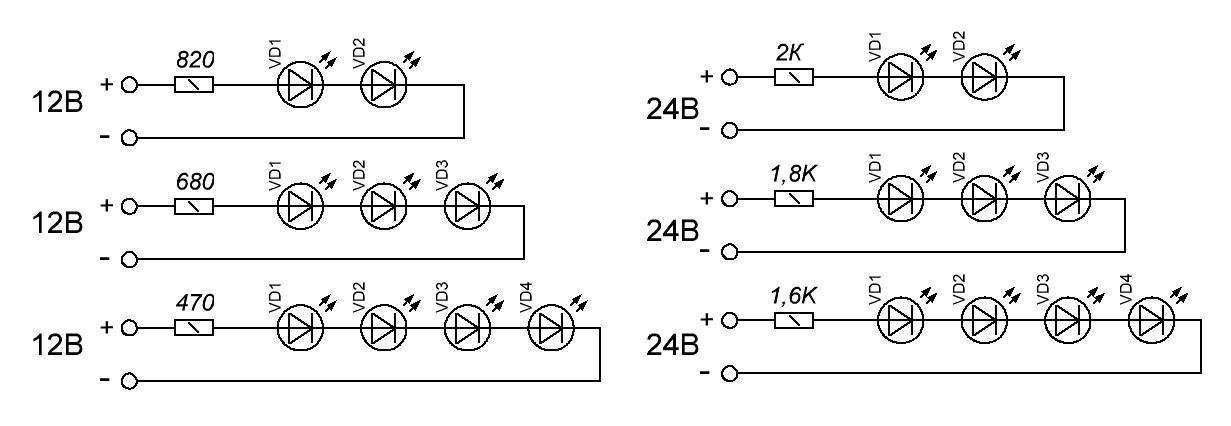

Принципиальная схема последовательного подключения.
Последовательное подключение – это установка двух и более светодиодов в один ряд. В данной схеме также используется один токоограничивающий резистор. Формула расчета аналогична для единичного диода, но падение напряжения суммируется.
Для примера возьмем наш теоретический светодиод белого цвета на 3 вольта и 20 mA. Мы последовательно подключаем три единицы. Таким образом, сумма нашего падения напряжения составит 9 вольт. Остаток в три вольта делим на силу тока в 0.02 ампера с коэффициентом надежности 0,75. В результате мы узнаем что нам потребуется один резистор на 200 Ом.
Каждый диод к отдельному резистору

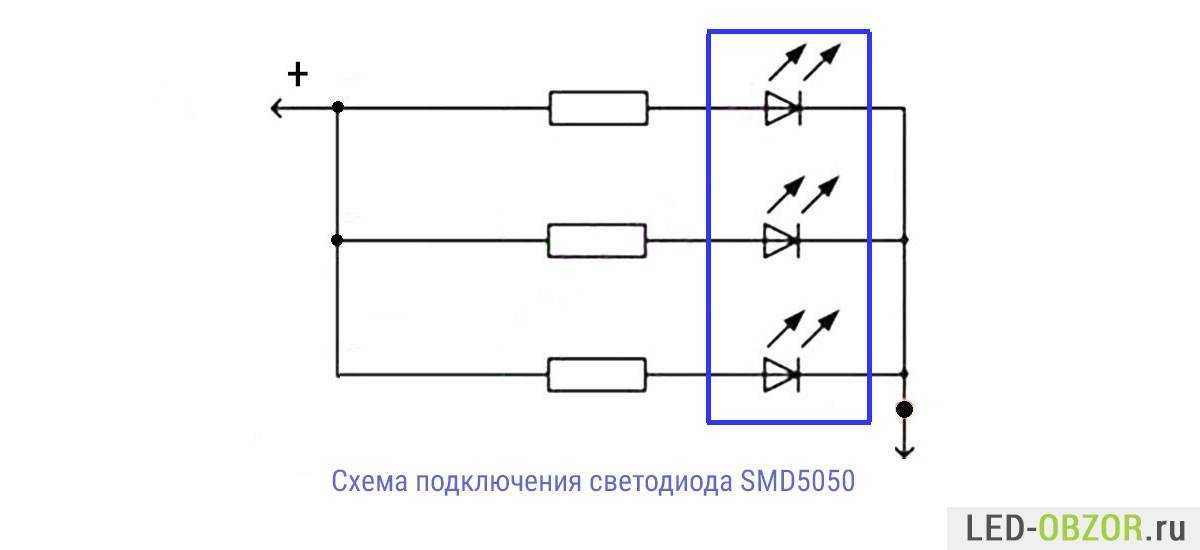

Принципиальная схема параллельного подключения.
В данной схеме каждый светодиод подключается к плюсу и минусу источника питания. Несмотря на то, что в Сети можно найти схемы с одним общим резистором, на практике такое решение нецелесообразно. Даже в одной партии диоды различаются по параметрам потребляемого тока и падения напряжения. В итоге мы получим разную интенсивность свечения диодов. Сопротивление рассчитывается для каждого диода отдельно.
Источник питания для светодиодов
Чтобы выполнить ремонт блока питания светодиодной лампы, нужно понимать принцип работы такого элемента системы.
Источник питания подобного осветительного прибора должен соответствовать ряду требований. Основные из них следующие:
- энергоэффективность;
- надежность;
- электромагнитная совместимость;
- безопасность.
Только обеспечив светодиоды источником питания с перечисленными качествами, можно добиться правильной работы прибора, продлить срок его эксплуатации.
Стоит отметить, что продолжительность эксплуатации представленных осветительных приборов составляет не менее 50 тыс. часов. Соответственно и блок питания должен проработать не меньшее количество времени. При этом нужно помнить, что основной причиной, по которой светодиодные лампы вытесняют все другие разновидности осветительных приборов, являются энергосберегательные технологии. Поэтому блок питания также должен обладать высоким КПД. В противном случае из-за блока питания экономия энергии будет незначительной.
Стоит также отметить, что представленная деталь является единственным источником помех электромагнитного типа. Поэтому от блока питания зависит совместимость светодиодного светильника с электросетью.
Единственным элементом в представленном осветительном приборе, к которому подводится напряжение от бытовой сети, является блок питания светодиодных ламп. 220В в этом элементе системы трансформируется, снижаясь до 12 В на выходе. По этой причине электробезопасность устройства полностью зависит от этого прибора.
Кроме того, блок питания влияет на светотехнические характеристики лампы, на то, какой ток будет протекать через светодиод. Если он будет пульсировать, то и световой поток будет отличаться низким качеством, плохо влиять на зрение.
Расчет подключения светодиодов в схемах на 12 и 220 воль т
Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.
В качестве примера можно взять схему, используемую при подключение светодиодов на 12 воль т в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:
- Uпит = 12В – напряжение в автомобильном аккумуляторе;
- Uпад = 2,2В – питающее напряжение светодиода;
- I = 10 мА или 0,01А – ток отдельного светодиода.
В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 воль там. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.
В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 воль т. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.
Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.
Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.
Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.
Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.
Подключение мигающих и многоцветных светодиодов
Внешне мигающие светодиоды ничем не отличаются от обычных аналогов и могут мигать одним, двумя или тремя цветами по заданному производителем алгоритму. Внутреннее отличие состоит в наличии под корпусом ещё одной подложки, на которой расположен интегральный генератор импульсов. Номинальный рабочий ток, как правило, не превышает 20 мА, а падение напряжения может варьироваться от 3 до 14 В. Поэтому перед подключением мигающего светодиода нужно ознакомиться с его характеристиками. Если их нет, то узнать параметры можно экспериментальным путём, подключившись к регулируемому БП на 5–15 В через резистор сопротивлением 51-100 Ом.
В корпусе многоцветного RGB-светодиода расположены 3 независимых кристалла зелёного, красного и синего цвета. Поэтому при расчёте номиналов резисторов нужно помнить, что каждому цвету свечения соответствует своё падение напряжения.
Как запитать электрическую лампочку (1 вариант)?
Часто бывает необходимо подключить потребитель электроэнергии, рассчитанный на другое напряжение, к электросети с одним напряжением.
Рассмотрим особый случай, когда лампочка, рассчитанная на 6 вольт, должна быть подключена к 12-вольтовой батарее.
Рассмотрим схему электрической цепи (рис. 1). Необходимо рассчитать дополнительное сопротивление, которое состоит из высокоомной проволоки из никеля. У нас есть:
- электрическая лампочка на 6 Вольт, 0,5 Ампера;
- аккумуляторная батарея напряжением U = 12 Вольт;
- вольтметр, для замеров напряжения в цепи.
U = 6 В должно падать на лампу, тогда на дополнительном резисторе будет падать напряжение 12 В — 6 В = 6 В. Ток в цепи известен I = 0,5 А, падение напряжения на дополнительном резисторе U = 6 В. Согласно закону Ома, величина дополнительного резистора равна.
См. таблицу допустимых токов проводников для никеля, для тока 0,5 A.
В седьмой строке таблицы выберите допустимый ток I = 0,6 A. Диаметр проволоки составляет 0,5 мм, а сопротивление 1 метра никелевой проволоки равно 5,1 Ом.
Тогда длина провода для резистора составит: 12 Ω: 5,1 Ω = 2,35 м.
Голые неизолированные провода наматываются на каркас под вакуумом, изолированные провода могут наматываться на каркас навалом. Каркас изготовлен из негорючего изоляционного материала.
Вкратце: Никелевая проволока диаметром 0,5 мм и длиной 2,35 м имеет сопротивление 12 Ом.
Если вы сделаете дополнительный резистор из проволоки из другого металла, его длина будет другой.
На практике высокоомный резистор обычно изготавливается из неизвестного высокоомного провода (например, катушки от кухонной плиты или духовки).
Если сила тока электрической лампы неизвестна (ее напряжение обязательно указывается на цоколе), то для практического нахождения длины катушки для конкретной лампы можно использовать вольтметр.
Установите схему (рис. 2) и проверьте напряжение на лампе с помощью вольтметра. Длина катушки определенно больше, чем требуется. Начните с более длинного конца и перемещайте датчик вдоль катушки (катушка должна быть слегка натянута), постоянно проверяя напряжение лампы.
Недостатком этого способа снижения напряжения на нагрузке (лампе) является то, что для каждой нагрузки необходимо рассчитывать резистор с различным сопротивлением, в зависимости от потребляемого тока. Если мы хотим включить еще одну лампу того же типа (две лампы подключены параллельно), потребляемый ток удваивается. Падение напряжения на дополнительном резисторе также увеличивается, а падение напряжения на лампах уменьшается, лампы загораются при вдвое меньшем токе.
Есть и другой способ уменьшить напряжение на нагрузке.
Я считаю, что этот вариант схемы подключения светодиодного дисплея к сети 220 вольт — самый лучший. Единственный недостаток (если это можно так назвать) этой схемы в том, что в ней больше компонентов. К преимуществам также относится отсутствие перегретых компонентов. Поскольку это мостовой диод, светодиод работает на переменном напряжении с двумя полуциклами, поэтому мерцание отсутствует. Эта схема потребляет наименьшее количество энергии (экономично).
