Лабораторный автотрансформатор (латр)

Как работает ЛАТР

Как уже было сказано, настройка требуемого выходного напряжения осуществляется вручную, посредством вращения ручки, меняющей перемещение угольной щетки. При этом подобная настройка реализуется при подключении прибора к электрической сети.

Один из выходов витков обмотки, относящийся к вторичной, подсоединен к угольной щетке. Второй конец вторичной обмотки является общим с той стороны, где имеется входная сеть. Вращение ручки вызывает перемещение щетки, что в свою очередь изменяет число витков, а следовательно – выходное значение U.

Читать также: Компонент не входящий в состав чугуна алюминий

Все устройства, которым необходимо напряжение, отличное от номинального, подсоединяются к выходу ЛАТРа (к специально установленным клеммам). Питание сети подается на входные клеммы автотранформатора.

Спереди автотрансформатора установлен вольтметр для вторичной цепи, который способен показать резкие скачки напряжения (перегрузку), а также позволяет более точно выставить требуемое U на выходе.

ВАЖНО! Данный вольтметр позволяет правильно выставить требуемое напряжение вторичной цепи, однако, для правильной оценки его значения необходимо также замерять U перед потребителем. Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева. Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева

Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева.

Подготовка к работе и подключение

После пребывания автотрансформатора в условиях низкой температуры, его нужно выдержать в условиях будущей эксплуатации как минимум 4 часа.

Перед подключением производится осмотр корпуса трансформатора на предмет отсутствия видимых внешних повреждений. После этого, схема подключения ЛАТР предполагает подключение кабеля нагрузки и сетевого кабеля. После всех подключений, осуществляется подача к автотрансформатору питающего напряжения.

Для того, чтобы подключение было выполнено правильно, при отключенной нагрузке, на шкале прибора устанавливается половинное значение напряжения. Затем, необходимо включить вольтметр, первый щуп соединить с нулевым проводом сети, а второй щуп должен контролировать напряжение на выходе автотрансформатора. На одном контакте напряжение будет иметь нулевое, а на втором контакте половинное значение. Это означает, что прибор подключен правильно. В случае неправильного подключения, напряжение на выходе будет таким же, как и в электрической сети, в пределах 220 вольт.

При подключении ЛАТР необходимо соблюдать правила электробезопасности. Внутри прибора существует опасное значение напряжения свыше 220 вольт, при частоте 50 герц. Поэтому, работать с автотрансформатором могут только специалисты с допуском, разрешающим работать с оборудованием при напряжении до 1000 вольт.

С самим трансформатором нужно обращаться бережно, избегать ударов, перегрузок, воздействия агрессивной среды.

Нужно поставить лабораторный кран в кабинет химии? . Если Вам требуется автотрансформатор латр, обращайтесь к нам! Устройство и принцип действия

Однофазный автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящей угольной щетки. Трехфазный автотрансформатор выполнен на трех тороидальных магнитопроводах с навитыми на них медными обмотками, соединенными по схеме «звезда».

а) схема включения однофазного ЛАТР A-A, N-C, A1-a, N1-c

б) схема включения трехфазного ЛАТР

Регулирование напряжения осуществляется за счет изменения коэффициента трансформации. При перемещении угольной щетки по обмотке автотрансформатора измеряется коэффициент трансформации и, как следствие, действительное значение выходного напряжения. При коэффициенте трансформации, равном 1, вся электрическая энергия из сети передается в нагрузку гальванически. Электромагнитный узел изделия помещен в металлический корпус, обеспечивающим защиту от механических повреждений, повышенной загрязненности неизолированной дорожки обмотки и защищающий пользователя от высокого напряжения сети. Все модели автотрансформатора снабжены шкалой поворота ручки регулятора, а однофазные модели TDGC2 – также и вольтметром, расположенном на корпусе изделия и показывающим действующее значение выходного напряжения.

Область применения

Характеристики автотрансформатора позволяют использовать его в повседневной жизни и в различных отраслях промышленности.

Металлургическое производство

Автотрансформаторы, регулируемые в металлургии, используются для управления и регулирования защитных устройств прокатных станов и трансформаторных подстанций.

Коммунальное хозяйство

До появления автоматических стабилизаторов эти устройства использовались для обеспечения нормальной работы телевизоров и другого оборудования. Они состояли из обмотки с большим количеством отводов и переключателя. Он поменял выводы катушки, и выходное напряжение контролировали с помощью вольтметра.

В настоящее время автотрансформаторы используются в релейных стабилизаторах напряжения.

Ссылка! В трехфазных стабилизаторах установлено три однофазных автотрансформатора, причем регулирование осуществляется отдельно в каждой фазе.

Химическая и нефтяная промышленность

В химической и нефтяной промышленности эти устройства используются для стабилизации и регулирования химических реакций.

Производство техники

В машиностроении такие устройства используются для пуска электродвигателей станков и регулирования частоты вращения дополнительных приводов.

Учебные заведения

В школах, техникумах и институтах LATR используются при выполнении лабораторных работ и демонстрации законов электротехники и экспериментов по электролизу.

Как изготовить ЛАТР своими руками

Подобный тип автотрансформатора вполне возможно изготовить собственными силами, при этом, предпочтительно начинать с простой модели, предназначенной для однофазного тока с U сети 230/50В.

Для понимания того, что такое трансформатор ЛАТР

и как он будет работать, достаточно взглянуть на простейшую схему.

Можно, конечно, собрать и электронный ЛАТР своими руками

. Но для начала следует приступать к сборке с элементарных схем.

Следует заранее оговориться, что подобный типы ЛАТРов предназначаются для изменения напряжения в небольших диапазонах. Иначе целесообразно использовать обычные, классические схемы трансформаторов с первичной и вторичной обмотками. При применении ЛАТРа на большой разнице входного и выходного U возможно возникновение следующих проблем:

Велика вероятность возникновения I, близкого к току КЗ.
В связи с использованием большего количества материала (сердечника, медной проволоки), вес и габариты полученного трансформатора будут достаточно велики, что также и увеличит его стоимость.
Низкий КПД.

Для сборки ЛАТРа необходимо подготовить следующие материалы:

Сердечник (стержневой или тороидальной формы), продаются в специализированных магазинах. Возможно также найти подобный якорь в старой, сломанной технике.
Медная проволока (для обмотки).
Изолента (тряпичная).
Термостойкий лак.
Корпус, на который необходимо установить входные и выходные клеммы.

Если необходимо собрать автотрансформатор с возможностью изменения выходного U, также потребуются:

Вольтметр (можно применить как аналоговый, так и цифровой вариант).
Ручка и ползунок, имеющий угольную щетку (необходимы для регулировки U).

Для того, чтобы правильно подобрать количество витков медной проволоки, необходимо произвести расчет провода. С этой целью необходимо определиться, в каких диапазонах требуется получить напряжение на выходе. В качестве стандартных значений используется 127/50, 180/50 и 250/50, при этом U входа = 230/50В. Также требуется ограничить и задать мощность прибора Р.

Расчет витков обмотки

Для того, чтобы подобрать требуемый провод, необходимо определить максимальный ток, который возможен через обмотку. Максимальный I можно получить при работе автотрансформатора в качестве понижающего с 230В (U1) на 127В (U2). Таким образом, I считается следующим образом: I = I2 – I1 = P / U2 – P / U1, где:

I, I2, I3 – тoк на участках, A.
Р – мощность, Вт.
U1, U2 – напряжение на входе и выходе, В.

Для того, чтобы подобрать провод требуемого диаметра, необходимо произвести следующий расчет:

Исходя из таблицы по выбору марки провода и его сечения, согласно ПУЭ подбирается требуемый провод.

После этого необходимо высчитать коэффициент трансформации для ЛАТРа, а также расчетную мощность:

Pp = P * k * (1 – 1/n)

В последней формуле k – коэффициент, зависящий от КПД ЛАТРа.

Теперь требуется определить количество витков обмотки, необходимое для U в 1 В. Для этой цели определяется площадь поперечного сечения магнитопровода S:

В данной формуле:

W0 – количество витков обмотки, необходимое для U в 1 В.
m – постоянный коэффициент (35 – для тороидального сердечника, 50 – для стержневого)

В зависимости от вида материала, используемого в качестве сердечника, многие предпочитают увеличивать количество витков на 1В на 30%, а общее количество – на 10% во избежание потерь по U.

После этого рассчитывается необходимое количество витков путем перемножения W0 на требуемое напряжение вторичной обмотки:

Чтобы рассчитать требуемую длину провода, необходимо намотать один виток на сердечник, а затем замерить его длину. Умножая полученную величину на рассчитанное выше количество витков, в результате можно получить необходимую длину проволоки. Для того, чтобы проволоки хватило на присоединение к разъемам, с каждой стороны требуется добавить по 30 см.

ЛАТР (Лабораторный автотрансформатор)

Что такое ЛАТР

Помните, мы как-то с вами рассматривали блок питания и даже делали его сами. Блок питания выдавал нам постоянное напряжение от нуля и до какого-то значения, которое, конечно же, зависит от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус – он нам выдает только постоянное напряжение.

Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение. И называется такой блок питания лабораторный автотрансформатор или сокращенно ЛАТР. Что это за вещь и с чем ее едят?

ЛАТР – это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

ЛАТРы бывают:

однофазные

и трехфазные

Трехфазный ЛАТР – это три однофазных ЛАТРа, запиханные в один корпус.

Описание ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим крутилку, с помощью которой можем выставлять нужное нам напряжение.

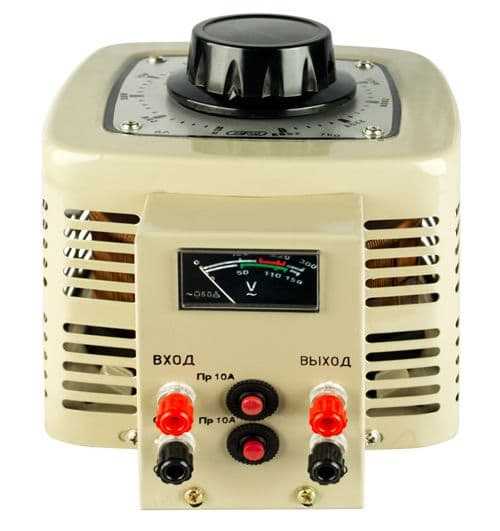

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из розетки 220 Вольт, ну а с клемм справа выводим нужное нам напряжение, покрутив крутилку в нужном направлении ;-).

Работа ЛАТРа на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим крутилку, пока не заметим слабое свечение лампочки.

Смотрим на шкалу крутилки. 35 Вольт!

А вы знаете, что в США в розетке 110 Вольт? Интересно, как бы светилась наша лампочка в США? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А вот теперь посмотрите, как она светится при 220 Вольтах

Дальше повышать напряжение нет смысла. Лампочку жалко.

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без мультиметра. Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью крутилки ЛАТРа нужное напряжение

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

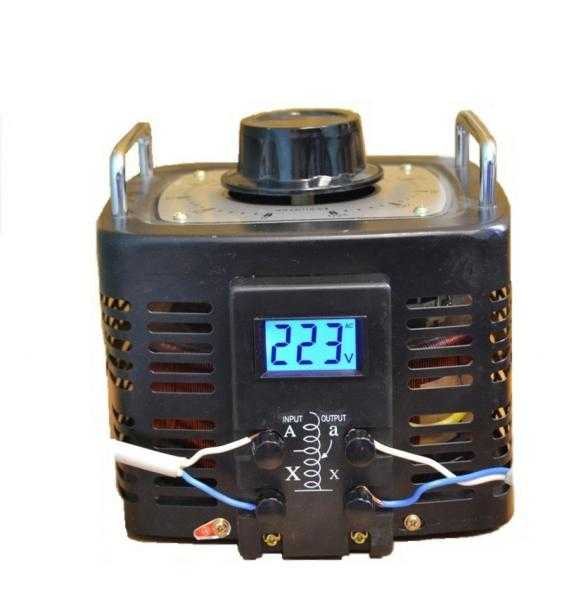

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой простым проводом:

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень сильно, так как через меня прошли бы полноценные 220 Вольт.

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор. Схема такого ЛАТРа выглядит примерно вот так:

Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть, если мы на выходе ЛАТРа с помощью крутилки выставим высокое напряжение и возьмемся сразу за два выходных провода ЛАТРа.

Заключение

ЛАТР – прибор очень полезный. Я бы посоветовал начинающему электронщику ЛАТР на 500 ВА. Такие ЛАТРы очень компактные и удобные. Работает ЛАТР по принципу трансформатора. Чем меньше витков во вторичной обмотке, тем меньше напряжение на выходе. Когда мы крутим крутилку, мы добавляем витки, а следовательно и напряжение. Принцип работы трансформатора подробно рассмотрен в этой статейке. Думаю, говорить про применение ЛАТРа нет смысла, так как он используется везде, где надо понизить переменное напряжения или даже чуточку его повысить.

Режимы работы

В автотрансформаторных режимах (а) возможна передача номинальной мощности из обмотки ВН в обмотку НН или наоборот. В обоих режимах последовательная и общая обмотки загружены типовой мощностью, что допустимо.
В трансформаторных режимах возможна передача мощности из обмотки НН в обмотку СН или ВН, причем обмотку НН можно загрузить не более чем на Sтип. В этих режимах АТ недогружен, что допустимо, но неэкономично.
В комбинированном режиме (б) возможна передача мощности не более S тип из сети НН в сеть ВН и при этом ( Sном Sтип) автотрансформаторным путем из сети СН в сеть ВН. Этот режим является допустимым и экономичным, т.к. загрузка общей обмотки может в пределе равной 0, а через АТ в сумме передается Sном.

Также читайте: Трёхфазный силовой трансформатор — src=»https://ofaze.ru/wp-content/uploads/2019/10/rezhimy-raboty.jpg» class=»aligncenter» width=»900″ height=»293″ Выбор оптимального режима работы важен для трёхфазных устройств. Они используются для непрерывной регулировки параметров с малыми потерями. Этот компонент обеспечивает пользователям наилучшую точность регулировки при минимальных потерях и, следовательно, при пониженном тепловыделении. Для трёхфазного тока данный эффект достигается с помощью механических соединений трёх управляющих трансформаторов. Конструкция скользящих токосъёмников выполняется такой, чтобы обеспечить надёжный выходной контакт и – при срабатывании – одновременную очистку контактной дорожки. Используются угольные щётки, которые могут вращаться или перемещаться возвратно-поступательно.

Переменный автотрансформатор имеет несколько первичных обмоток для создания вторичного напряжения, которое регулируется в диапазоне от нескольких вольт до долей вольт за оборот. Это достигается благодаря тому, что угольная щётка или ползунок находятся в контакте с одним или несколькими витками первичной обмотки. Поскольку витки первичной катушки равномерно распределены по её длине, то выходное значение пропорционально угловому вращению щётки.

Простой прибор для регулирования

Существует весьма простенький вариант ЛАТРа, который доступен даже для начинающих, его схема изображена на рис. 1. Регулируемый таким прибором диапазон напряжений находится в пределах 0-220 вольт. Данный самодельный регулятор обладает мощностью 25-500 Вт. Увеличение мощности устройства может быть проведено посредством установки тиристоров VD1 и VD2 на радиаторы.

Полупроводниковые приборы (речь идет о тиристорах ВД1 и ВД2) следует подключить параллельно с нагрузкой R1. Пропускаемый ими ток имеет противоположные направления. Когда прибор включается в сеть, тиристоры остаются закрытыми, в отличие от конденсаторов С1 и С2, зарядка которых производится резистором R5. Если есть потребность, с помощью резистора R5 можно изменить напряжение, которое получается во время нагрузки. Резистор и конденсаторы создают фазосдвигающую цепь.

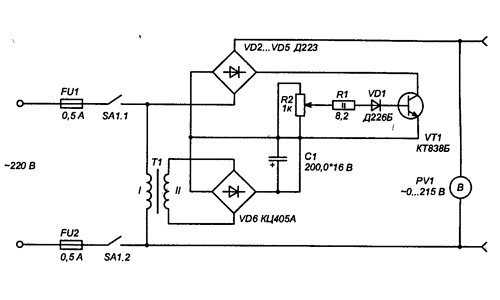

Рисунок 2. ЛАТР с биполярным транзистором.

Фазосдвигающая цепь – это электрический четырехполюсник, гармонический сигнал на выходе которого сдвигается по фазе относительно входного сигнала. Распространены в САУ в качестве устройств корректировки, которые обеспечивают устойчивость и необходимое качество управления. Частными случаями являются дифференцирующие и интегрирующие цепи.

Данное техническое решение позволяет использовать для нагрузки не половинную мощность, а полную. Достигается это благодаря тому, что используются оба полупериода переменного тока.

К недостаткам можно отнести форму переменного напряжения на нагрузке. В этом варианте она не строго синусоидальная. Специфика работы полупроводниковых приборов является основной причиной. Наличие такой особенности способно вызвать помехи в сети. Но их можно устранить путем дополнительной установки дросселей (фильтров последовательной нагрузки) на схему. Такие фильтры можно найти даже в неисправном телевизоре.

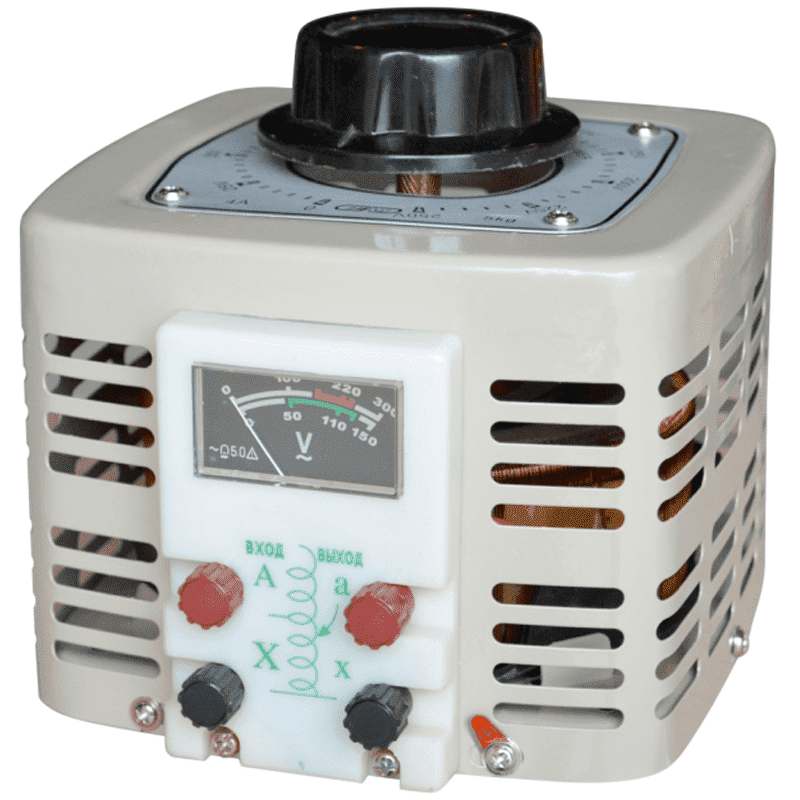

ЛАТР Ресанта TDGC-0,5 кВА

Возможности и работоспособность подобных устройств наилучшим образом демонстрирует однофазный автотрансформатор ЛАТР Ресанта модели TDGC-0,5 кВА.

На лицевой стороне расположен вольтметр, фиксирующий переменное напряжение. Здесь же находятся четыре клеммы две слева и две справа. Левые клеммы подключаются к сети с напряжением 220В, а правые клеммы будут выходными. Напряжение на них устанавливается с помощью регулятора, путем плавного вращения ручки в направлении по часовой стрелке.

Проверить работоспособность и возможности трансформатора можно при помощи обычной лампы накаливания на 95 Вт, рассчитанной на 220В. Для проведения опыта она подключается путем соединения с правыми клеммами. Теперь следует выяснить, какое напряжение требуется, чтобы спираль начала светиться.

Ручка плавно вращается и через некоторое время лампочка начинает слабо светиться. На шкале регулятора выставлено 35В (рис. 1). Далее, напряжение продолжает увеличиваться и доходит до отметки 110В (рис. 2). Лампочка работает и светится уже ярче, но все равно в половину накала. За рубежом, в частности в США, такое напряжение считается рабочим, и осветительные приборы там горят полным светом. В нашем случае требуется поднять напряжение до 220В (рис. 3), и лампочка даст настоящий полный свет. Если продолжить вращение ручки регулятора, то лампочка может не выдержать и выйдет из строя.

Когда требуется высокая точность напряжения, необходимо использовать мультиметр, выставленный в режим замеров переменного напряжения и подключенный к выходным клеммам. Одновременно, плавным вращением регулятора выставляется нужное значение напряжения. Наиболее точные показатели выдает электронный ЛАТР, в конструкции которого использованы микросхемы на тиристорах.

Виды ЛАТРов и их обозначения

Как уже было сказано выше, все подобные виды трансформаторов работают от цепи переменного тока, причем распространены как однофазные, так и трехфазные модели. В зависимости от их технических характеристик, они обозначаются следующим образом:

Лабораторный регулируемый автотрансформатр – собственно, ЛАТР.
Автотрансформатор, применяемый на однофазном переменном токе (однофазные регулятор напряжения) – РНО.
Применяемый на трехфазном токе (трехфазные регуляторы напряжения) автотрансформатор – РНТ.

Все ЛАТРы применяются для того, чтобы на выходе получить напряжение, отличное от входящего (преобразователь или регулятор напряжения). Зачастую, их применение оправдано для подключения бытовой техники, номинальное напряжение которой по характеристикам, заявленным производителем, отличается от U промышленной сети (230/50 В или 380/50 В).

Все виды трансформаторов представляют собой несколько обмоток, которые связаны индуктивным путем, и могут преобразовывать либо входное напряжение (трансформаторы U), либо входной ток (трансформаторы I). Что касается лабораторных автотранформаторов, в которых имеется также электрическая связь между обмотками, они хотя и активно применяются с середины пятидесятых годов прошлого века, при этом, остаются востребованными и по сегодняшний день.

Модификация подобного прибора значительно изменилась с течением времени. Ранее, в целях осуществления плавной регулировки по U применялся токосъемный контакт, закрепляемый на витках вторичной обмотки, что позволяло быстро изменять параметры напряжения на выходе. Таким образом, в условиях лаборатории всегда существовала возможность изменять работу различных устройств и агрегатов, как то – менять обороты двигателя, усиливать или приглушать яркость освещения или регулировать температуру нагрева паяльника.

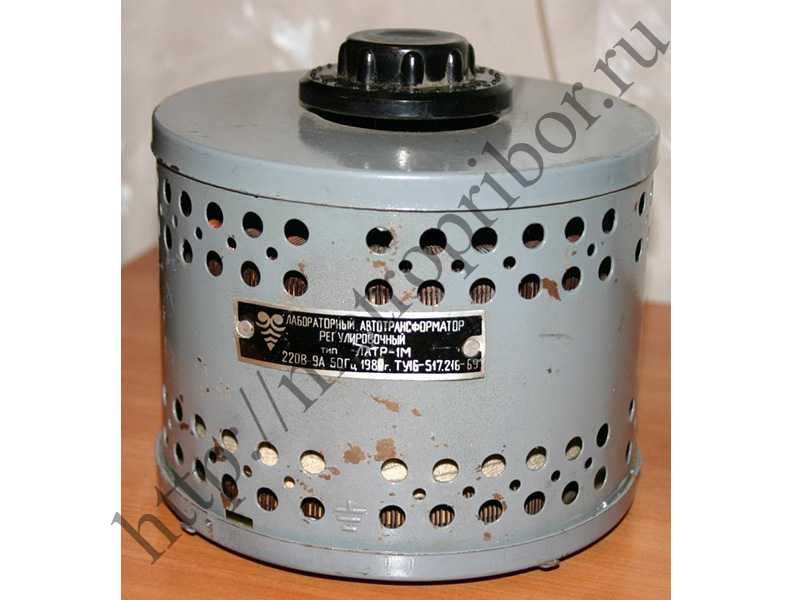

В настоящее время ЛАТР имеет достаточно много различных модификаций, самые популярные из них – ЛАТР-1М и ЛАТР-2М. Однако все модели являются преобразователями напряжения по его величине (стабилизаторами U), причем, выходной параметр имеет возможность настройки. Для правильного использования подобных видов устройств необходимо обратиться к инструкции по применению ЛАТРа.

Классификация видов

Как правило, рассматриваемые устройства используются в промышленных и бытовых применениях, которые рассчитаны на низкое энергопотребление. Они эффективны также для соединения систем, работающих при разных значениях напряжения. Этим объясняется разнообразие видов автотрансформаторов.

Рассматриваемые изделия различают:

По степени внешней защиты корпуса – устройства, предназначенные для функционирования снаружи, снабжаются водонепроницаемым корпусом.
По техническим характеристикам – диапазону рабочих частот, значениям максимального первичного и вторичного напряжения, наибольшему вторичному току, мощности и температуре.
По типу электрической сети, в которой они функционируют – одно – или трёхфазной.

По значению выходного напряжения автотрансформаторы могут быть повышающими или понижающими. Особый класс образуют устройства со скользящими отводами

Важной характеристикой, которую учитывают при выборе, является тип сердечника – ламинированный, сплит и тороидальный.

Основные виды автотрансформаторов

ВУ-25-Б — служит для уравнивания вторичных токов в дифференциальных защитах силовых трансформаторов.
АТД — мощность 25 Вт, долго насыщается, имеет старую конструкцию и поэтому используется очень редко.
ЛАТР-1 — предназначен в сетях с напряжением 127 В.
ЛАТР-2 — применяется с напряжением 220 В.
ДАТР-1 — предназначен для малых нагрузок.
РНО — предназначен для больших нагрузок.
АТЦН — применяется в измерительных телеустройствах.

Контроль тока

Сила тока, проходящего по обмоткам автотрансформатора, зависит от двух величин: мощность нагрузки и выходное напряжение.Ток ЛАТРа = Мощность нагрузки / Вых. напряжение То есть, подключение того или иного оборудования (нагрузки) с различной потребляемой мощностью и регулирование напряжение на выходе ЛАТРа при помощи поворотной ручки изменяет значение силы тока. А значит, чтобы не превысить максимально допустимый ток ЛАТРа, делать все манипуляции с прибором надо осознанно, понимая значение каждой величины и постоянно контролируя ток по формуле.

Например, к ЛАТРу SUNTEK 500 ВА (2 А) нужно подключить нагрузку 50 ВА при напряжении 110 Вольт. Перед тем как приступить к работе с ЛАТРом, проверяем значение тока по формуле.

50 / 110 = 0,45

Ток не превышает 2 А. Значит к ЛАТРу можно смело подключать такую нагрузку при таком напряжении.

Отдельно стоить остановиться на вопросе потребляемой мощности подключаемых к ЛАТРу электроприборов. Как правило, в технической документации потребляемая мощность указывается в Ваттах (Вт) — это активная мощность, но при расчетах необходимо использовать полную мощность, измеряемую в Вольт-Амперах (ВА). Если не уходить глубоко в теорию, то для приборов без электродвигателя полная мощность равна активной, а для приборов с электродвигателями — равна активной мощности разделенной на 0,7. К тому же необходимо учесть, что в момент пуска двигателя потребляемая мощность возрастает в несколько раз. Поэтому к ЛАТРу можно подключать приборы с электродвигателями только, если их полная мощность составляет не более одной трети от номинала ЛАТРа.

Используя формулу контроля тока, также можно определить предельную мощность подключаемой нагрузки или диапазон выходного напряжения.

Виды ЛАТРов

Основные элементы ЛАТРа SUNTEK

Однофазные

Такой типа ЛАТРов выдает однофазное переменное регулируемое напряжение. Он очень часто используется радиолюбителями, так как позволяет подобрать любое низковольтное переменное напряжение.

Трехфазные

Такой тип ЛАТРов используется в промышленной электронике. На его вход подается трехфазное напряжение, а на выходе получаем те же самые три фазы, но уже меньшей амплитуды. Этот ЛАТР позволяет изменять амплитуду напряжения всех трех фаз одновременно. Грубо говоря, это три однофазных ЛАТРа, которые находятся в одном корпусе и которые одинаково изменяют напряжение.

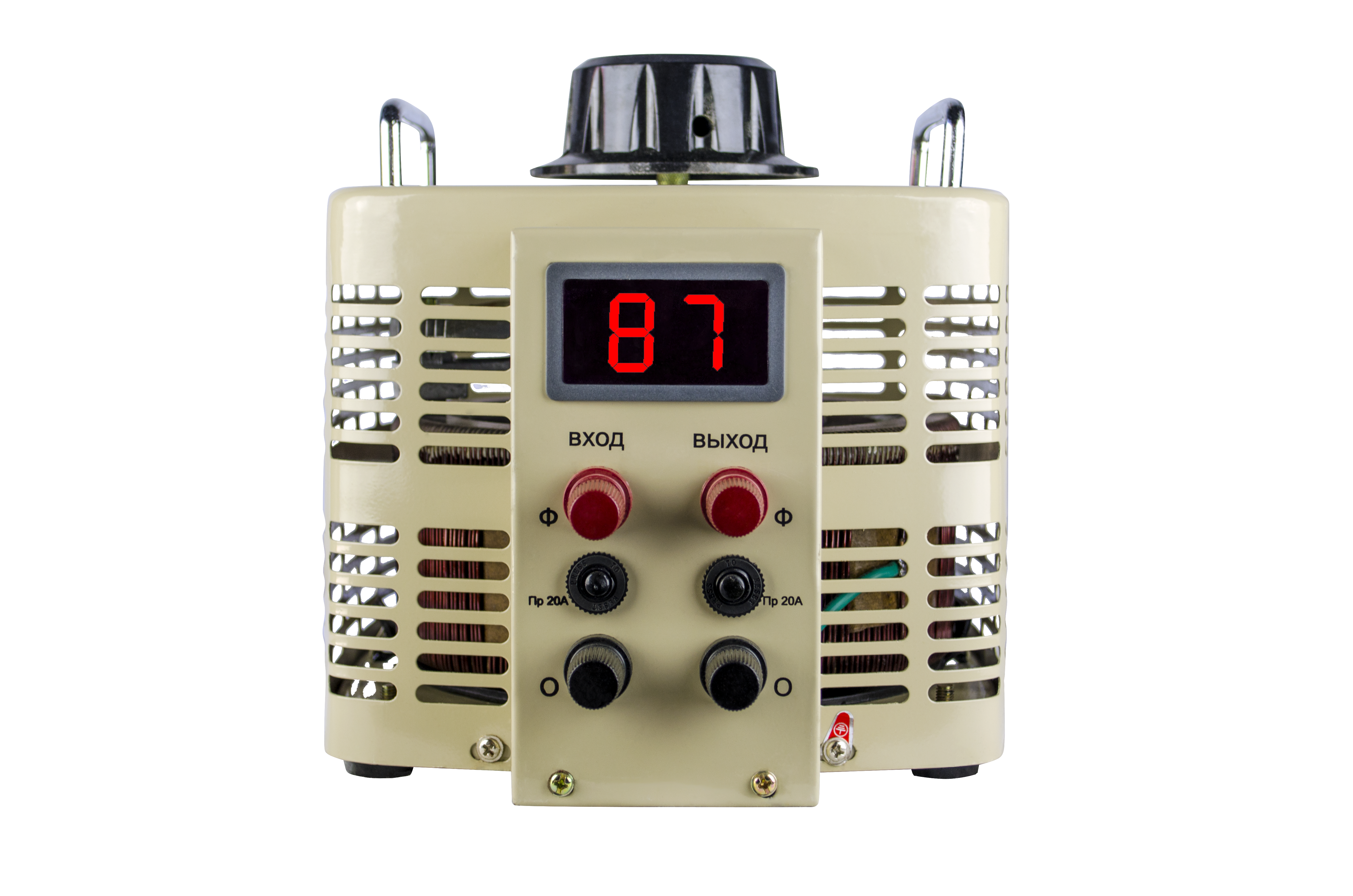

Автотрансформатор ЛАТР SUNTEK 500ВА
