Латр на полевых транзисторах. принципиальная схема подключения латр

Подготовка к работе и подключение

После пребывания автотрансформатора в условиях низкой температуры, его нужно выдержать в условиях будущей эксплуатации как минимум 4 часа.

Перед подключением производится осмотр корпуса трансформатора на предмет отсутствия видимых внешних повреждений. После этого, схема подключения ЛАТР предполагает подключение кабеля нагрузки и сетевого кабеля. После всех подключений, осуществляется подача к автотрансформатору питающего напряжения.

Для того, чтобы подключение было выполнено правильно, при отключенной нагрузке, на шкале прибора устанавливается половинное значение напряжения. Затем, необходимо включить вольтметр, первый щуп соединить с нулевым проводом сети, а второй щуп должен контролировать напряжение на выходе автотрансформатора. На одном контакте напряжение будет иметь нулевое, а на втором контакте половинное значение. Это означает, что прибор подключен правильно. В случае неправильного подключения, напряжение на выходе будет таким же, как и в электрической сети, в пределах 220 вольт.

При подключении ЛАТР необходимо соблюдать правила электробезопасности. Внутри прибора существует опасное значение напряжения свыше 220 вольт, при частоте 50 герц. Поэтому, работать с автотрансформатором могут только специалисты с допуском, разрешающим работать с оборудованием при напряжении до 1000 вольт.

С самим трансформатором нужно обращаться бережно, избегать ударов, перегрузок, воздействия агрессивной среды.

Для повышения или понижения уровня напряжения (U) используются трансформаторы, в которых благодаря разному числу витков первичной и вторичной обмоток на выходе можно получить требуемый уровень U. Подобные устройства используются и в лабораторных исследованиях, однако их конструкция имеет свои особенности. При необходимости провести плавную регулировку как однофазного, так и трехфазного напряжения, применяются особые автотранформаторы — ЛАТР, выполняющие функцию блока питания (БП) для различных видов приборов в лаборатории.

Основной особенностью данного устройства является то, что первичная и вторичные обмотки в нем соединены электрическим путем (точнее сказать, контуры обмоток соединены, при этом часть витков относится к первичному, а другая часть – к виткам вторичного типа), что обеспечивает помимо электромагнитной, еще и электрическую взаимосвязь.

Вторичная обмотка на выходе имеет несколько рядов клемм, при этом при подключении к каждой из них можно получить разные уровни U.

Основные сферы применения ЛАТР

Все эти типы автотрансформаторов имеют довольно ограниченное применение из-за своих конструктивных особенностей:

• В лабораториях различных научно-исследовательских институтов и компаний для испытательных работ в связи с устройствами, работающими от сети переменного тока, а также в качестве U-стабилизатора для снижения сетевого напряжения (на входе).
• Для регулирования, устранения неисправностей в промышленном оборудовании, радиоэлектронном и высокочувствительном оборудовании и большинстве оборудования, требующего пониженного уровня U.
• В качестве зарядного устройства.
• В ОБЩЕСТВЕННОМ ЖИЛЬЕ.
• В учебных заведениях для проведения лабораторных работ.

Однако, если напряжение в сети постоянно нестабильно, ЛАТП не будет работать, так как в таких случаях необходимо установить стабилизатор.

Как работает ЛАТР

Как уже было сказано, настройка требуемого выходного напряжения осуществляется вручную, посредством вращения ручки, меняющей перемещение угольной щетки. При этом подобная настройка реализуется при подключении прибора к электрической сети.

Один из выходов витков обмотки, относящийся к вторичной, подсоединен к угольной щетке. Второй конец вторичной обмотки является общим с той стороны, где имеется входная сеть. Вращение ручки вызывает перемещение щетки, что в свою очередь изменяет число витков, а следовательно – выходное значение U.

Читать также: Виды траверс для кранов

Все устройства, которым необходимо напряжение, отличное от номинального, подсоединяются к выходу ЛАТРа (к специально установленным клеммам). Питание сети подается на входные клеммы автотранформатора.

Спереди автотрансформатора установлен вольтметр для вторичной цепи, который способен показать резкие скачки напряжения (перегрузку), а также позволяет более точно выставить требуемое U на выходе.

ВАЖНО! Данный вольтметр позволяет правильно выставить требуемое напряжение вторичной цепи, однако, для правильной оценки его значения необходимо также замерять U перед потребителем. Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева. Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева

Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева.

Процесс сборки

Для сборки регулируемого ЛАТРа выбираем тороидальный магнитопровод (рис. 2). Место наложения обмотки изолируем тряпичной изолентой. Выводим провод для первой клеммы питания. Все последующие провода выводим не разрывая. Закрепляем первый виток на магнитопроводе и начинаем накручивать рассчитанное количество. При достижении витка соответствующего одному из выбранных напряжений, выводим петлю, и продолжаем наматывать провод. На рисунке 3 изображен процесс намотки на деревянном каркасе.

После наложения обмотки лакируем ЛАТР. Наполняем емкость выбранным лаком, и окунаем в него автотрансформатор. Оставляем на длительную просушку.

После просушки помещаем автотрансформатор в корпус. Первый выведенный провод присоединяем к разъему питания. Этот разъем должен быть электрически связан с общей клеммой нагрузки, поэтому соединяем их между собой каким-нибудь проводником. Петлю выведенную для 220 В, соединяем со второй клеммой питания. Остальные провода подключаем к соответствующим клеммам вторичной цепи. На “схеме” 2 изображены выводы проводов.

Для лабораторного автотрансформатора с переменным коэффициентом трансформации добавляем корпус, и делаем крепление для ручки регулятора. К ручке прикрепляем ползунок с угольной щеткой. Щетка должна плотно касаться верхней части обмотки. Помечаем область по которой будет передвигаться щетка, и в этом месте избавляемся от изоляции. Так щетка будет иметь прямой электрический контакт с вторичной обмоткой. Клеммы вторичных напряжений, кроме общей, заменяем одной, соединенной с угольной щеткой (схема 3). При подсоединяем закрепляем вольтметр.

Если следовать написанной статье, то ЛАТР можно с легкостью сделать своими руками.

Недостатки

Перед тем, как вводить в эксплуатацию представленное оборудование, необходимо изучить его основные недостатки:

• Схема низковольтного типа будет значительно зависеть от высокого уровня напряжения. Чтобы избежать возникновения сетевого сбоя, потребуется создать продуманную систему подачи низкого напряжения. Только в таком случае прибор сможет перенести повышенные нагрузки.
• Поток, рассеивающийся между обмотками, незначителен. При возникновении определенных неисправностей может возникнуть короткое замыкание. Его вероятность в этом случае значительно увеличивается.
• Соединения, которые создаются между вторичными и первичными обмотками, должны быть идентичными. В противном случае могут возникнуть некоторые проблемы при работе агрегата.
• Невозможно создать систему с заземлением с одной стороны. Нейтралью должны обладать оба блока.
• Представленная система делает трудной задачей сохранение электромагнитного баланса. Для улучшения этого показателя потребуется увеличить корпус прибора. Если диапазон трансформации будет значительным, экономия ресурсов будет незначительной.

Также следует отметить, что выполняя ремонт автотрансформатора, устраняя возникшие неполадки и аварийные ситуации, может снизиться безопасность работы обслуживающего персонала. Высшее напряжение может наблюдаться и на низшей обмотке. В этом случае все элементы системы окажутся подведены к высоковольтной части. По правилам безопасности такое положение вещей недопустимо. В этом случае возникает вероятность пробоя изоляции проводников, которые присоединены к электрооборудованию.

Рассмотрев основные особенности работы и устройства автотрансформаторов, можно сделать выводы о целесообразности их применения в своих целях.

Трансформаторы тока

Чтобы понять, чем отличается трансформатор тока от трансформатора напряжения, необходимо знать особенности первого и второго устройства. Трансформаторы тока созданы — в первую очередь — как измерительные или же защитные приборы.

Защитные трансформаторы

Основную функцию данных трансформаторов легко понять. Они строго «следят» за тем, чтобы каждый, кто залез в электрическую сеть, не получил смертельный удар. Отличительной особенностью является строгое контролирование. В самой электрической системе для комфортной работы приборов поддерживается очень высокое напряжение. Однако любая техника рано или поздно может дать сбой, поэтому обязательно нужно оставить окно, через которое специалисты-ремонтники смогут проверять состояние сети, проводить профилактические работы. Происходит это за счет трансформатора тока, который в определенном месте дает максимально безопасный доступ.

Измерительные трансформаторы

Измерительные трансформаторы представляют собой особые приборы. Основная их задача — преобразовывать переменный ток, в итоге получается такой же переменный, но уже с допустимыми для измерения значениями. С помощью данного устройства можно подключить к цепи вольтметр, амперметр или любой другой измерительный прибор.

Также имеется дополнительная функция — возможность подключить любую технику, не испортив ее, а также получить максимально точный и правильный результат измерений (иногда даже десятые доли могут радикально изменить картину).

Независимо от конкретного типа основная особенность трансформатора тока заключается в особой точности, а также в возможности образовывать некоторую необходимую безопасную изоляцию.

Советы и рекомендации

В настоящее время наряду с однофазными приборами находят достаточно широкое применение и устройства трехфазного типа, отличающиеся обмоткой. Существуют современные трёхфазные автотрансформаторы, имеющие два и три контура.

Основные защитные характеристики автотрансформатора представлены несколькими вариантами:

• дифференциальная разновидность, предупреждающая выход из строя при любых нарушениях в обмотке;
• принцип токовой отсечки, корректирующий неполадки, возникшие на ошинковках или вводах;
• высокоэффективная токовая защита, которая четко срабатывает в условиях повреждения агрегата;
• газовый вид, оповещающий даже о выделениях или понижении количества маслянистой жидкости.

Токовые трансформаторы – важное защитное свойство релейного типа. Схема подключения трансформатора тока – варианты монтажа вы найдете на нашем сайте. Для чего необходим провод заземления? Подробно о назначении рассмотрим далее

Для чего необходим провод заземления? Подробно о назначении рассмотрим далее.

Конструкцией предусмотрена защита при появлении замыкания или перегрузки, но прибор не подлежит эксплуатации, если замечено повреждение изолирующего слоя, отмечается сбой на соединительных участках, присутствуют сторонние звуки или слишком сильная вибрация, а также прибор имеет на корпусе выраженные трещины или многочисленные сколы.

Как работает ЛАТР

Как уже было сказано, настройка требуемого выходного напряжения осуществляется вручную, посредством вращения ручки, меняющей перемещение угольной щетки. При этом подобная настройка реализуется при подключении прибора к электрической сети.

Один из выходов витков обмотки, относящийся к вторичной, подсоединен к угольной щетке. Второй конец вторичной обмотки является общим с той стороны, где имеется входная сеть. Вращение ручки вызывает перемещение щетки, что в свою очередь изменяет число витков, а следовательно – выходное значение U.

Читать также: Компонент не входящий в состав чугуна алюминий

Все устройства, которым необходимо напряжение, отличное от номинального, подсоединяются к выходу ЛАТРа (к специально установленным клеммам). Питание сети подается на входные клеммы автотранформатора.

Спереди автотрансформатора установлен вольтметр для вторичной цепи, который способен показать резкие скачки напряжения (перегрузку), а также позволяет более точно выставить требуемое U на выходе.

ВАЖНО! Данный вольтметр позволяет правильно выставить требуемое напряжение вторичной цепи, однако, для правильной оценки его значения необходимо также замерять U перед потребителем. Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева. Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева

Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева.

Автотрансформатор своими руками: как сделать, схемы, пошаговая инструкция

Основным поводом для создания электронного ЛАТРа своими руками является избыток на рынке электротоваров ненадежных регуляторов. Выходом из ситуации может быть образец промышленного типа, но такие экземпляры стоят дорого и обладают внушительными габаритами, что затрудняет его использование в домашних условиях.

Схема устройства электронного ЛАТРа.

Принцип действия

Основной принцип действия автотрансформатора аналогичен обычному аппарату:

• ток, протекающий по первичной обмотке, создает магнитное поле и магнитный поток в магнитопроводе;
• величина этого поля зависит от силы тока и от числа витков;
• изменения магнитного потока наводят ЭДС во вторичной обмотке;
• величина наведенной ЭДС зависит от числа витков во вторичной обмотке.

Особенность автотрансформатора в том, что часть витков первичной обмотки является также вторичной. В связи с тем, что ЭДС в первичной и вторичной обмотках направлены встречно, ток в общей части катушки I¹² равен разнице I¹ и I². При равенстве входного и выходного напряжения или Ктр=1 I¹² определяется индуктивным сопротивлением катушки.

Проверка

Что бы убедиться в бесперебойной и надежной работе устройства, выполняем следующие пункты:

1. Подключаем автотрансформатор к сети 220 В;
2. Проверяем на отсутствие задымления, запаха гари, сильных шумов;
3. Вольтметром проверяем соответствие выходных значений;
4. Через 10 — 20 минут работы отключаем ЛАТР. Проверяем не перегрелась ли обмотка.
5. Снова включаем ЛАТР в сеть и подключаем нагрузку на длительное время.

При отсутствии проблем автотрансформатор готов к работе.

Основные плюсы и минусы

В связи с особенностями конструкции автотрансформатор обладает преимуществами и недостатками по сравнению с обычными устройствами.

Достоинства автотрансформатора, проявляющиеся при Ктр0,5-2:

• меньший вес и габариты;
• более высокий КПД, связанный с пониженными потерями в обмотках и магнитопроводе.

Кроме достоинств, эти устройства имеют недостатки:

• Повышенный ток КЗ. Это связано с тем, что ток нагрузки ограничен не насыщением магнитопровода, а сопротивлением нескольких витков вторичной обмотки.
• Электрическая связь между первичной и вторичной обмотками. Это делает невозможным применение этих аппаратов в качестве разделительных и для питания низковольтных устройств в опасных условиях, требующих низкого напряжения согласно ПУЭ.

Преимущества и недостатки

К описанным выше преимуществам можно добавить низкую стоимость изделий, за счёт снижения затрат на применяемые цветные металлы, расходов на трансформаторную сталь. Для автотрансформаторов характерны незначительные потери энергии токов, циркулирующих по обмоткам и сердечникам, что позволяет достигать уровня коэффициента полезного действия до 99%.

К недостаткам следует добавить необходимость оборудования глухого заземления нейтрали. В связи с существующей вероятностью по короткому замыканию и возможностью передачи высокого напряжения по сети, для автотрансформаторов существуют определённые ограничения к применению.

Из-за гальванической связи обмоток, возникает опасность перехода между ними атмосферных перенапряжений. Однако, несмотря на недостатки, автотрансформаторы по-прежнему находят широкое применение в самых различных областях.

Как сделать электронный ЛАТР?

Основным поводом для создания электронного ЛАТРа своими руками является избыток на рынке электротоваров ненадежных регуляторов. Выходом из ситуации может быть образец промышленного типа, но такие экземпляры стоят дорого и обладают внушительными габаритами, что затрудняет его использование в домашних условиях.

Схема устройства электронного ЛАТРа.

Что представляет собой прибор

Стоит упомянуть, что лабораторные автотрансформаторы (ЛАТР) широко использовались еще полвека тому назад. Прежние варианты прибора обладали токосъемным контактом, который был расположен на вторичной обмотке. Это позволяло плавно изменять выходное напряжение (его значение).

Если подключались всевозможные лабораторные приборы, был вариант оперативной смены напряжения. Например, при необходимости легко можно было повлиять на степень нагрева паяльника, регулировать яркость освещения, обороты электродвигателя и многое другое. Вот такой своеобразный регулирующий блок питания.

Рисунок 1. Схема простого варианта ЛАТРа.

Нынешний вариант ЛАТРа обладает различными модификациями. В целом его можно считать трансформатором, в котором происходит трансформация переменного напряжения одной величины в переменное напряжение другой. Устройство широко используется в качестве стабилизатора напряжения. Основной особенностью является возможность изменения напряжения на выходе из прибора. ЛАТРы бывают нескольких вариантов исполнения:

• однофазного;
• трехфазного.

Трехфазный вариант представляет собой вмонтированные в едином корпусе три однофазных лабораторных автотрансформатора. Кстати, желающих стать обладателем трехфазного варианта значительно меньше.

Простой прибор для регулирования

Существует весьма простенький вариант ЛАТРа, который доступен даже для начинающих, его схема изображена на рис. 1. Регулируемый таким прибором диапазон напряжений находится в пределах 0-220 вольт. Данный самодельный регулятор обладает мощностью 25-500 Вт. Увеличение мощности устройства может быть проведено посредством установки тиристоров VD1 и VD2 на радиаторы.

Полупроводниковые приборы (речь идет о тиристорах ВД1 и ВД2) следует подключить параллельно с нагрузкой R1. Пропускаемый ими ток имеет противоположные направления.

Когда прибор включается в сеть, тиристоры остаются закрытыми, в отличие от конденсаторов С1 и С2, зарядка которых производится резистором R5.

Если есть потребность, с помощью резистора R5 можно изменить напряжение, которое получается во время нагрузки. Резистор и конденсаторы создают фазосдвигающую цепь.

Рисунок 2. ЛАТР с биполярным транзистором.

Фазосдвигающая цепь — это электрический четырехполюсник, гармонический сигнал на выходе которого сдвигается по фазе относительно входного сигнала. Распространены в САУ в качестве устройств корректировки, которые обеспечивают устойчивость и необходимое качество управления. Частными случаями являются дифференцирующие и интегрирующие цепи.

Данное техническое решение позволяет использовать для нагрузки не половинную мощность, а полную. Достигается это благодаря тому, что используются оба полупериода переменного тока.

К недостаткам можно отнести форму переменного напряжения на нагрузке. В этом варианте она не строго синусоидальная. Специфика работы полупроводниковых приборов является основной причиной. Наличие такой особенности способно вызвать помехи в сети. Но их можно устранить путем дополнительной установки дросселей (фильтров последовательной нагрузки) на схему. Такие фильтры можно найти даже в неисправном телевизоре.

Регулятор напряжения: вариант с трансформатором

Лабораторный автотрансформатор, который не станет причиной помех в сети и способный на выходе давать синусоидальное напряжение, устроен немного сложнее предыдущего.

Его схема (рис. 2) содержит биполярный транзистор VТ1. Он выступает в роли регулирующего элемента в таком устройстве. Мощность этого транзистора определяется в зависимости от необходимой нагрузки. В схеме он включен последовательно с нагрузкой и функционирует как реостат. Такой вариант предоставляет способность производить регулировку рабочего напряжения как во время активных, так и реактивных нагрузок.

К сожалению, и тут имеется свой недостаток. Он заключается в том, что задействованный регулирующий транзистор выделяет слишком большое количество тепла. Чтобы устранить его, понадобится теплоотводящий радиатор, который будет обладать достаточной мощностью. В данном случае площадь такого радиатора должна составлять как минимум 250 см².

Понадобится

Нам понадобятся детали:

• Радиатор охлаждения с кулером (любой).
• Макетная плата.
• Контактные колодки.
• Детали можно подбирать исходя из наличия и соответствия номинальным параметрам, я ставил то, что первым под руку попало, но выбирал более или менее подходящее.
• Диодные мосты VD1 – на 4 — 6А – 600 В. Из телевизора, кажется. Или собрать из четырёх отдельных диодов.
• VD2 — на 2 — 3 А – 700 В.
• T1 – C4460. Транзистор я поставил от импортного телевизора на 500V и мощностью рассеяния 55W. Можете попробовать любой другой подобный высоковольтный, мощный.
• VD3 – диод 1N4007 на 1A 1000 В.
• C1 – 470mf х 25 В, лучше ёмкость ещё увеличить.
• C2 – 100n.
• R1 – 1 кОм потенциометр любой проволочный, от 500 Ом и выше.
• R2 – 910 — 2 Вт. Подбор по току базы транзистора.
• R3 и R4 — по 1 кОм.
• R5 – подстрочный резистор на 5 кОм.
• NTC1 — терморезистор на 10 кОм.
• VT1 – любой полевой транзистор. Я поставил RFP50N06.
• M – кулер на 12 В.
• HL1 и HL2 – любые сигнальные светодиоды, их можно вовсе не ставить вместе с гасящими резисторами.

Первым делом нужно приготовить плату для размещения деталей схемы и закрепить её на месте в корпусе. Размещаем на плате детали и припаиваем их. Когда схема собрана, настаёт время её предварительного испытания

Но нужно это делать очень осторожно. Все детали находятся под напряжением сети

Для испытания устройства я спаял две лампочки на 220 вольт последовательно, чтобы они не сгорели, когда на них пойдёт напряжение 280 вольт. Одинаковой мощности лампочек не нашлось и поэтому накал спиралей сильно различается. Нужно иметь ввиду, что без нагрузки регулятор работает очень некорректно. Нагрузка в данном устройстве является частью схемы. При первом включении лучше поберегите глаза (вдруг что – то напутали). Включаем напряжение и потенциометром проверяем плавность регулировки напряжения, но не долго, во избежание перегрева транзистора. После испытаний начинаем собирать схему автоматической работы кулера, в зависимости от температуры. У меня не нашлось терморезистора на 10 кОм, пришлось взять два по 22 кОм и соединить их параллельно. Получилось около десяти кОм. Крепим терморезистор рядом с транзистором с применением теплопроводной пасты, как и для транзистора. Устанавливаем остальные детали и припаиваем. Не забудьте удалить медные контактные площадки макетной платы между проводниками, как на фото, иначе при включении высокого напряжения может произойти замыкание в этих местах. Осталось отрегулировать подстроечным резистором начало работы кулера, когда температура радиатора возрастёт. Помещаем всё в корпус на штатные места и закрепляем. Окончательно проверяем и закрываем крышку. Смотрите, пожалуйста, видео работы беспомехового регулятора напряжения. Удачи вам.

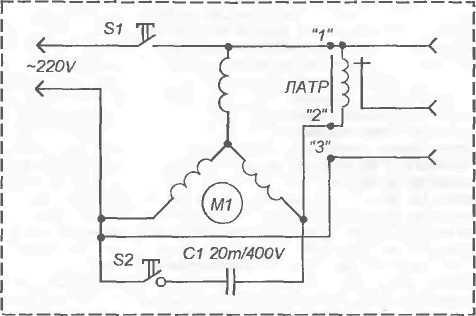

Принципиальная схема подключения ЛАТР

При построении схемы трансформатора напряжения lat + напряжение, вы можете регулировать преобразованное напряжение в соответствии с VT, регулируя напряжение в трансформаторе lat + напряжение. Таким образом, можно достичь высокой производственной ценности.

А если собрать схему Latr + HT-12, то можно получить высокое значение тока и перегрузить, например, автоматические выключатели.

Наиболее важные параметры ЛАТРа при выборе ЛАТРа следующие:

Сейчас существуют различные модели регуляторов. Но и российский, и китайский регуляторы имеют примерно одинаковое назначение выводов. С левой стороны подключается сеть (источник питания, вход, верхний регистр), а с правой стороны — нагрузка (выход, нижний регистр), на которой регулируется напряжение. В более новых моделях прямо над клеммами расположен миниатюрный вольтметр для контроля выходного напряжения.

Подключение к электросети должно осуществляться через автоматический выключатель, так как это защитит вас в случае возможной аварийной ситуации. Кабели между LATR и автоматическим выключателем и между автоматическим выключателем и сетью должны быть рассчитаны в соответствии с допустимым сечением. Не забудьте заземлить устройство.

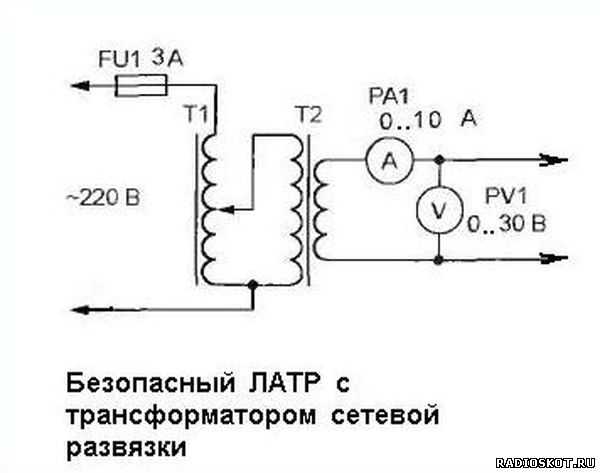

Также помните, что автотрансформатор не имеет гальванической развязки. В качестве примера рассмотрим схему однофазного ЛАТП (слева внизу на рисунке).

Мы видим, что X и x физически связаны. Это означает, что положение ключа устройства может находиться в нулевом положении, а фаза уже подана на выход, следует быть осторожным и не касаться руками выходов ЛАТП при подаче напряжения. В целях безопасности следует приобрести LATrons с гальванической развязкой или разделительный трансформатор (трансформатор с коэффициентом трансформации, равным единице, рисунок выше справа).

Регулировка осуществляется плавным движением ручки в верхней или боковой части контроллера. Поэтому перед включением питания ручку необходимо перевести в нулевое положение (против часовой стрелки до упора).

ЛАТР-1М

Например, LATR-1M. Он легкий, компактный и рассчитан на ток до 9 А. Кстати, чем меньше ток в устройстве, тем больше вероятность его перегорания. Устройство предназначено для бесступенчатого регулирования напряжения от 0 В до 250 В без разрыва цепи. Наличие шести клемм для подключения проводов может вызвать некоторую путаницу. Но не волнуйтесь, я все объясню.

Принцип действия этого и подобных ему LATrons заключается в изменении передаточного отношения при смещении графитового элемента в неизолированной дорожке обмотки во время вращения поворотной ручки. Когда ручка повернута до упора, напряжение составляет не 220 В, а 250 В из-за дополнительных витков (это показано на схеме справа на рисунке выше). Если на входы 0-250 подается напряжение 127 В, вся шкала пропорционально уменьшается. При подаче большего напряжения LATP может ухудшиться из-за более высокого тока.

Ниже приведены примерные намоточные данные (количество витков) для разных точек для ЛАТП-1М (9А) и 2М (2А).

Памятка	активирует LATP-1M	активирует LATP-2M
А	267	578
Б, Д	4	4
Г	133	294
Е	233	505

Точки B и D являются одной точкой и находятся в начале (на 4 обороте). Точка А — это конец обмотки. Точка D отвечает за 127 вольт в нашем регуляторе. Точка E отвечает за 220 вольт при подключении к сети. А точка B — это положение ручки на регуляторе, это переменная, которая меняется при повороте ручки, вы можете увидеть ее по стрелке, которая начинается от этой буквы на диаграмме.

Область применения

Особенности автотрансформатора позволяют применять его в быту и разных областях промышленности.

Металлургическое производство

Регулируемые автотрансформаторы в металлургии применяются для проверки и настройки защитной аппаратуры прокатных станов и трансформаторных подстанций.

Коммунальное хозяйство

До появления автоматических стабилизаторов эти аппараты применялись для обеспечения нормальной работы телевизоров и другой аппаратуры. Они представляли из себя обмотку с большим числом отводов и переключателем. Он переключал вывода катушки, а выходное напряжение контролировалось при помощи вольтметра.

В настоящее время автотрансформаторы используются в релейных стабилизаторах напряжения.

Справка! В трехфазных стабилизаторах установлены три однофазных автотрансформатора, и регулировка производится в каждой фазе по-отдельности.

Химическая и нефтяная промышленность

В химической и нефтяной промышленности эти аппараты применяются для стабилизации и регулировки химических реакций.

Производство техники

В машиностроении такие аппараты используются для пуска электродвигателей станков и управления скоростью вращения дополнительных приводов.

Учебные заведения

В школах, техникумах и институтах ЛАТРы применяются при выполнении лабораторных работ и демонстрации законов электротехники, и опытах по электролизу.

Подготовка к работе и подключение

После пребывания автотрансформатора в условиях низкой температуры, его нужно выдержать в условиях будущей эксплуатации как минимум 4 часа.

Перед подключением производится осмотр корпуса трансформатора на предмет отсутствия видимых внешних повреждений. После этого, схема подключения ЛАТР предполагает подключение кабеля нагрузки и сетевого кабеля. После всех подключений, осуществляется подача к автотрансформатору питающего напряжения.

Для того, чтобы подключение было выполнено правильно, при отключенной нагрузке, на шкале прибора устанавливается половинное значение напряжения. Затем, необходимо включить вольтметр, первый щуп соединить с нулевым проводом сети, а второй щуп должен контролировать напряжение на выходе автотрансформатора. На одном контакте напряжение будет иметь нулевое, а на втором контакте половинное значение. Это означает, что прибор подключен правильно. В случае неправильного подключения, напряжение на выходе будет таким же, как и в электрической сети, в пределах 220 вольт.

При подключении ЛАТР необходимо соблюдать правила электробезопасности. Внутри прибора существует опасное значение напряжения свыше 220 вольт, при частоте 50 герц. Поэтому, работать с автотрансформатором могут только специалисты с допуском, разрешающим работать с оборудованием при напряжении до 1000 вольт.

С самим трансформатором нужно обращаться бережно, избегать ударов, перегрузок, воздействия агрессивной среды.

Кроме обычных трансформаторов, в которых несколько обмоток, есть автотрансформаторы, в которых всего одна катушка. При необходимости можно произвести сборку автотрансформатора своими руками.

Основной принцип действия автотрансформатора аналогичен обычному аппарату:

• ток, протекающий по первичной обмотке, создает магнитное поле и магнитный поток в магнитопроводе;
• величина этого поля зависит от силы тока и от числа витков;
• изменения магнитного потока наводят ЭДС во вторичной обмотке;
• величина наведенной ЭДС зависит от числа витков во вторичной обмотке.

Особенность автотрансформатора в том, что часть витков первичной обмотки является также вторичной. В связи с тем, что ЭДС в первичной и вторичной обмотках направлены встречно, ток в общей части катушки I¹² равен разнице I¹ и I². При равенстве входного и выходного напряжения или Ктр=1 I¹² определяется индуктивным сопротивлением катушки.

Электронный автотрансформатор

Более современным способом регулировки является использование электронных устройств. Любое из них можно изготовить своими руками.

Простейшая схема такого приспособления представляет собой переменный резистор, включенный между анодом и управляющим электродом тиристора. Это позволяет получать пульсирующее постоянное напряжение и управлять им в диапазоне 0-110В.

Для регулировки переменного напряжения 0-220В применяется встречно-параллельная схема соединения, а резистор включается между управляющими электродами.

Вместо двух тиристоров целесообразно применение симистора, а в качестве схемы управления использовать диммер для ламп накаливания.

Транзисторное управление

Самая качественная регулировка получается при использовании транзисторного регулятора. Он обеспечивает плавное изменение и правильную форму выходного напряжения.

Недостаток этой схемы в нагреве выходных транзисторов. Для его уменьшения и повышения КПД целесообразно подключить регулятор к выходным клеммам автотрансформатора – грубая регулировка осуществляется переключением обмоток, а плавная при помощи транзисторов.

Самым современным способом является применение ШИМ-контроллера (широтно-импульсная модуляция). В качестве силовых элементов полевые или биполярные транзисторы с изолированным затвором (IGBT).

Лабораторный автотрансформатор, или, сокращённо, ЛАТР — это устройство для изменения напряжения переменного тока у различных электроприборов. Это устройство является разновидностью обыкновенного трансформатора. В процессе изменения напряжения при помощи ЛАТРа частота прибора на любом этапе сохраняется прежней. Основана его работа на явлении электромагнитной индукции. Устройство включает в себя множество дополнительных модификаций.
