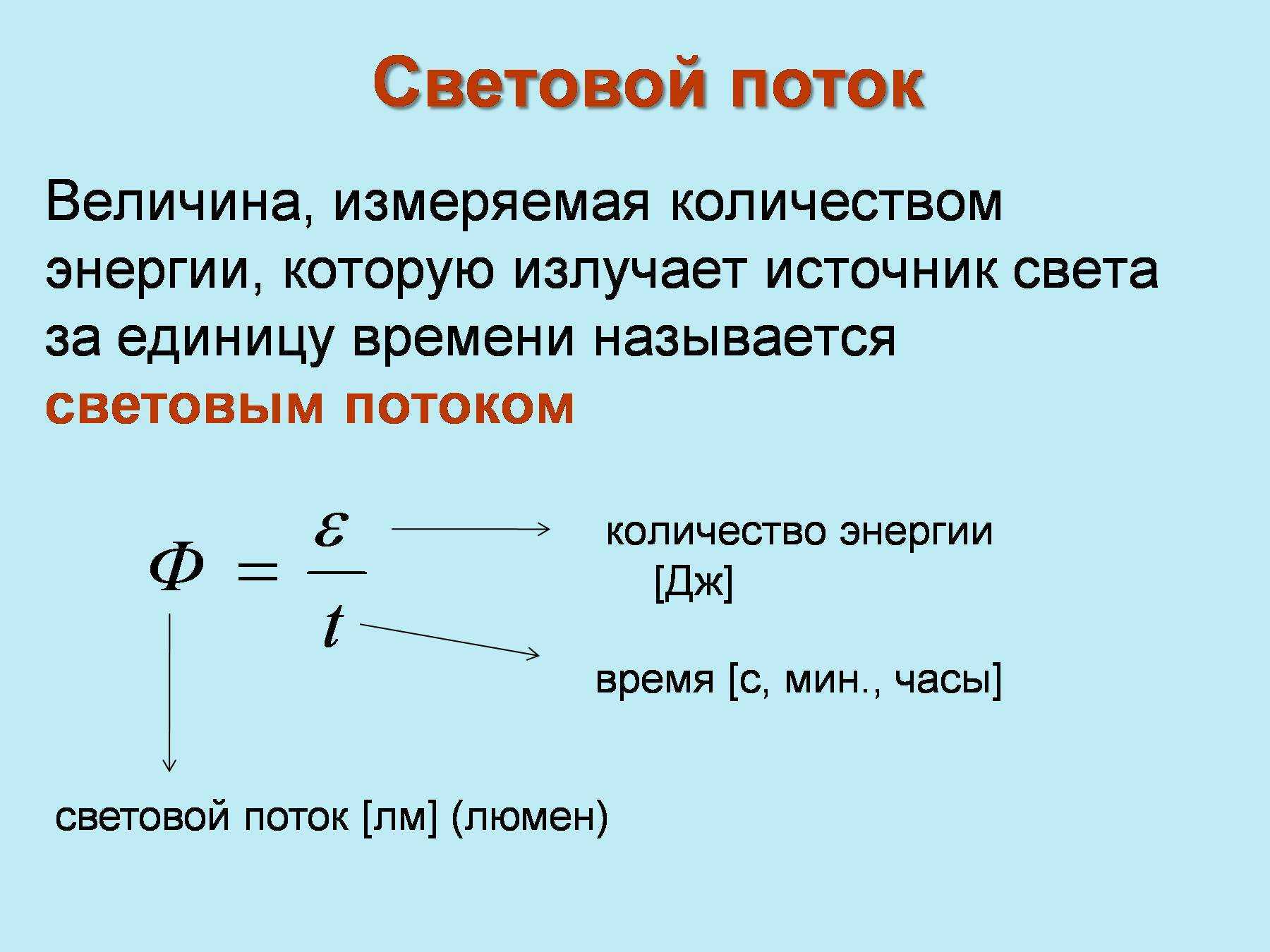

Что представляет собой световой поток и в чем он измеряется?

Измерение освещенности: понятие люменов и нормы освещенности на 1 квадратный метр

Приборы для определения уровня освещенности и методика его определения

Наименование прибора похоже на название величины, которую он устанавливает, — люксметр. Принцип работы малогабаритного переносного устройства напоминает работу фотометра. Поток излучения, падая на фоточувствительный элемент полупроводника, отрывает электроны, которые начинают упорядоченно двигаться. Таким образом, замыкается электрическая цепь. Причем величина тока прямо пропорциональна интенсивности освещения фотоэлемента, что имеет свое отражение на шкале аналогового люксметра. Сегодня приборы со стрелками практически исчезли, их заменили цифровые. Они оснащены жидкокристаллическими дисплеями, у которых сам фоточувствительный датчик расположен в отдельном корпусе, а с дисплеем он соединяется с помощью гибкого провода.

Прибор для измерения уровня освещенности

В ходе проведения эксперимента по измерению освещенности прибор устанавливается в горизонтальном положении. Причем в соответствии с требованиями ГОСТа их размещают в разных точках помещения, согласно определенной схеме. В 2012 г. Россия приняла новый стандарт измерения характеристики количества светового потока. В старом понятийном аппарате при измерениях использовались такие термины данной величины, как:

  • минимальная, средняя, максимальная, цилиндрическая;
  • естественная;
  • градиент запаса;
  • относительная эффективность когерентного лучевого потока.

В настоящее время к ним добавлены следующие типы освещения:

  • аварийное;
  • рабочее;
  • охранное;
  • эвакуационное;
  • резервное.

Стандарт подробно описывает все тонкости проведения измерительных исследований.

После выполнения необходимых замеров освещенности определяется искомая величина. Она сравнивается с нормативным значением. Затем подводятся итоги о достаточности освещенности территории или помещения. Каждый вид измерительных испытаний оформляется специальным оценочным протоколом, чего требует ГОСТ.

Нормативы освещенности для различных типов помещений

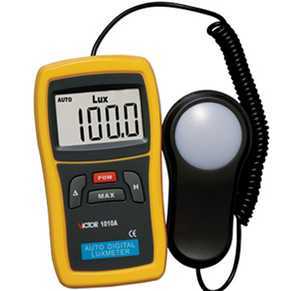

Фотометр

Фотометр – это прибор-измеритель освещенности. Свет поступает на фотодетектор, затем преобразуется в электрический сигнал и измеряется. Встречаются фотометры, работающие по другому принципу. В основном фотометры показывают уровень света в люксах, но есть и такие, которые используют другие единицы. Те фотометры, которые также называют экспонометрами, участвуют в определении выдержки и диафрагмы, тем самым помогая фотографам и операторам. Помимо того, фотометры применяют для определения уровня безопасной освещенности в других областях, например, в растениеводстве, в музеях, там, где необходимо поддерживать нужную освещенность.

Безопасный поток света на работе

Работая в темном или слабоосвещенном помещении, могут возникнуть различные проблемы со здоровьем, будь это ухудшение зрения, депрессия или другие физиологические и психологические нарушения. По этой причине на рабочем месте, в рамках правил охраны труда, включаются требования о минимальной безопасной освещенности. В конечный результат измерения, который выдает фотометр, входит площадь распространения света. Эти показатели обеспечивают достаточную освещенность всего помещения.

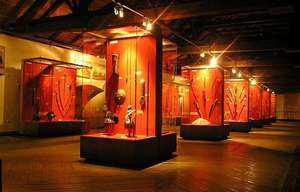

Световой поток и экспонаты музея

От освещенности и силы потока от источника света зависит скорость, с которой будут ветшать и выцветать экспонаты музея. Работники музеев проводят работу по определению освещенности экспонатов. Это делается для того, чтобы убедиться в безопасном количестве светового потока на музейные единицы, а также для обеспечения достаточного уровня освещенности посетителям во время рассматривания экспоната.

Уровень освещенности можно измерить фотометром, что осуществить нелегко, так как его нужно устанавливать как можно ближе к экспонату, а это требует извлечения защитного стекла, выключения сигнализации и получения разрешения. Эту задачу облегчают другим способом, который часто используют сотрудники музея. Вместо фотометра применяют фотоаппарат, который не является заменой фотометра в ситуациях, где требуются более точные измерения найденной проблемы с освещением, но чтобы выявить отклонение от нормы вполне достаточно.

Определить экспозицию фотоаппаратом можно на основе показаний об уровне освещенности. Уровень освещенности экспозиции легко определить посредством нехитрых вычислений. Сотрудники музеев прибегают к формуле или пользуются таблицей, где экспозиция представлена в единицах освещенности. Производя вычисления, не нужно забывать о том, что камера поглощает некоторое количество света, поэтому следует это учитывать.

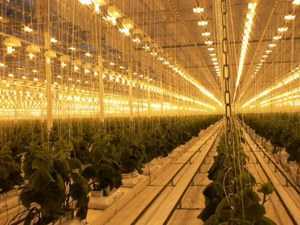

Световой поток в садоводстве и растениеводстве

Прежде чем обеспечить растение светом, который необходим для фотосинтеза, нужно знать, сколько требуется его каждой культуре. Садоводам и растениеводам это известно. Они измеряют уровень освещенности, чтобы удостовериться в том, что каждое растение получает необходимое ему количество света. Часто для таких процедур применяются фотометры.

Фотометры также широко применяются в лабораторной практике. Например, определяется спектр образцов, с помощью которых устанавливается химический состав. К особому классу таких приборов относится пламенный фотометр. Он выявляет в образцах щелочные металлы, такие как натрий, литий, калий. Чтобы их обнаружить, нужно сжечь образец при высокой температуре и с помощью фотометра проанализировать спектр пламени. Данная задача другими способами решается гораздо труднее.

Современные фотометры преобразуют световое излучение в электрические импульсы, они регистрируются по принципу амперметра и вольтметра, а после конвертируются в компьютерный формат.

Фотометр — это прибор, охватывающий многие области знаний, такие как химия, молекулярная биология, физика, материаловедение и другие. Фотометр широко применяется в промышленности, в лазерной и оптической продукции. Помимо химической лаборатории, фотометр находит применение в лабораториях судебно-медицинской экспертизы.

Таким образом, из вышеизложенного вы узнали о единицах измерения света, что лампы лучше покупать с указанным числом люменов, что понятия освещенности и яркости разнятся, а количество света можно измерить специальным прибором.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

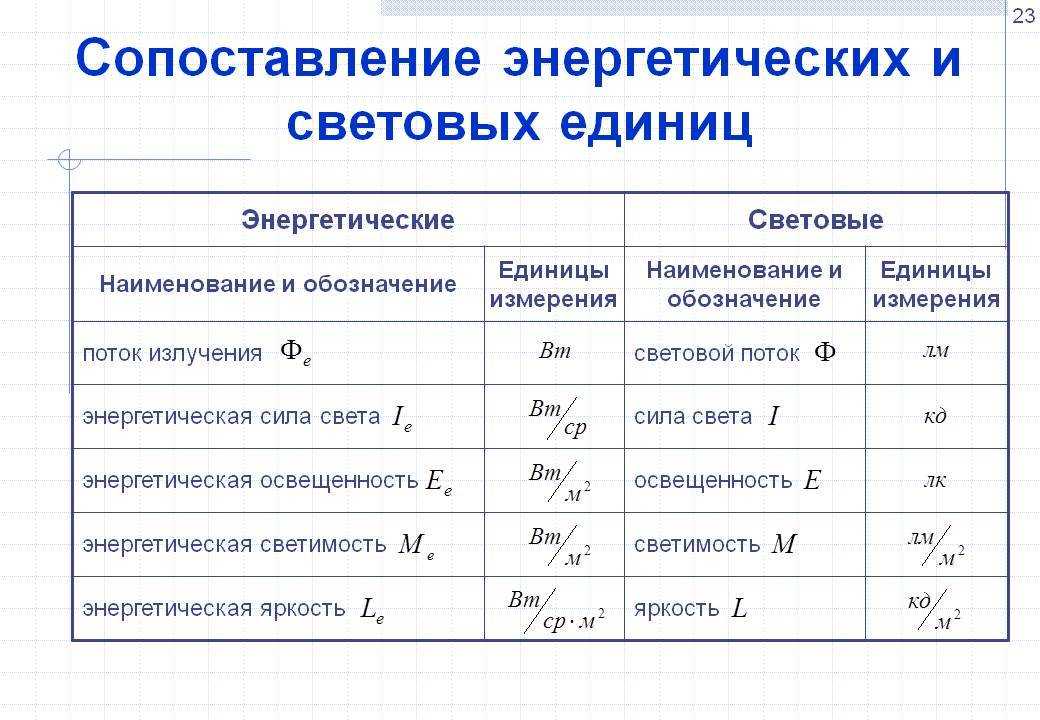

Перечень основных единиц измерения

На отечественном рынке представлена продукция производителей из разных стран, что объясняет определенную путаницу в терминах. Ниже приведены популярные единицы измерения освещенности совместно с формулами пересчета значений. Эти сведения пригодятся для корректного сравнительного анализа технических характеристик различных светильников.

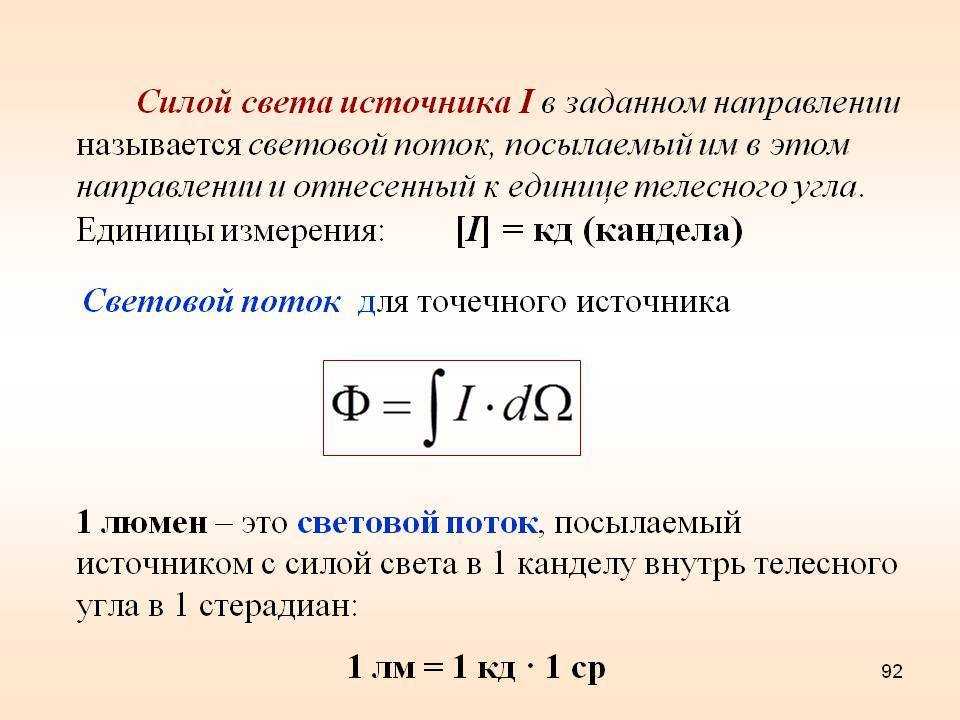

Что такое «кандела»

Это классическая единица измерения освещенности. Канделой называют силу света в одну «свечу» (candela лат.), который излучает источник монохроматического излучения с рабочей частотой 540*1012 Герц. Энергетический потенциал такого потока составляет 1/680 Ватт на стерадиан (ст).

Люмены и люксы

В люменах измеряют световой поток. Один лм создает точечный источник, который генерирует силу света в 1 канделу. Луч формирует раскрытие на 1 стерадиан. Объединяющая формула:

1лм = 1 кд * 1 ср.

Люкс, в свою очередь, равен яркости, которую создает на одном кв. метре ровной поверхности световой поток 1 люмен.

Этот рисунок наглядно демонстрирует, что измеряется в лк и лм. Рядом показано изменение освещенности и размеров рабочей площади при разных положениях источника. Увеличение расстояния расширяет зону с одновременным уменьшением яркости светового пятна, которую определяют в люксах. Люмены нужны для оценки параметров светильника.

В реальных условиях проверяют пути прохождения лучей. Так, в пустом выставочном зале препятствия отсутствуют. Однако условия существенно изменяются после установки торговых стеллажей. Чтобы обеспечить видимость продукции на полках, приходится увеличивать мощность светильников либо выбирать оптимальные места крепления.

Чтобы упростить расчеты, современные пользователи применяют специализированное программное обеспечение. С его помощью моделируют различные варианты размещения осветительных приборов с учетом расположения мебели, размеров оконных проемов, других важных факторов.

Люмен и ватт

Ранее рядовые потребители не задумывались о том, в каких единицах измеряется освещенность

При посещении магазинов обращали внимание только на Ватты. Однако в наши дни стандартная маркировка содержит необходимые для объективной оценки данные. Дело в том, что потребляемая мощность расходуется с разной эффективностью

Значительная часть излучения классических ламп накаливания расположена в невидимом инфракрасном диапазоне спектра. Дополнительным недостатком является паразитный нагрев, который увеличивает затраты на поддержание комфортных условий в летний период. Высокотемпературное воздействие быстро разрушает прочнейшие вольфрамовые нити

Дело в том, что потребляемая мощность расходуется с разной эффективностью. Значительная часть излучения классических ламп накаливания расположена в невидимом инфракрасном диапазоне спектра. Дополнительным недостатком является паразитный нагрев, который увеличивает затраты на поддержание комфортных условий в летний период. Высокотемпературное воздействие быстро разрушает прочнейшие вольфрамовые нити.

Менее критичные рабочие режимы созданы изобретателями газоразрядных ламп. Эта особенность объясняет продление срока службы. Основные недостатки:

  • хрупкая конструкция;
  • раздражающие и утомляющие пульсации;
  • необходимость особой утилизации ядовитых люминофоров.

Самые лучшие показатели обеспечивают современные светодиодные приборы. Они отличаются:

  • высокой яркостью при минимальном потреблении энергии;
  • гармоничным распределением спектра;
  • долговечностью, устойчивостью к механическим и другим внешним воздействиям.

При одинаковой освещенности светодиодный прибор потребляет в 10-12 раз меньше электроэнергии, по сравнению с лампами накаливания. С учетом реального срока службы и сниженных эксплуатационных расходов инвестиции в новые изделия будут экономически целесообразными.

Кратные единицы люмена

Для удобства, кроме целых, применяют кратные значения измеряемых величин по стандарту СИ. К базовому наименованию добавляют приставки, которые обозначают соответствующую степень:

  • кило – 103;
  • мега – 106;
  • гига – 109.

Как правильно подбирать лампы

Что такое освещение

Свет – это один из видов электромагнитных колебательных движений. Отличается он от радио- и электрических волн тем, что их длина значительно меньше. Частицы (кванты и фотоны) излучают эти световые потоки порционно. Когда они попадают на глаз человека, то зрительный нерв превращает их в ощущения (яркости и цвета, преобразуемые в изображение).

Общее освещение комнаты

Известно два вида освещения:

  • Естественное, источником которого служит излучение от Солнца;
  • Искусственное, производимое различными специальными устройствами и установками.

Эти виды освещения комбинируются, и на их основе создается множество других классификаций. Среди наиболее известных из них можно выделить следующие:

  • Общее – создает достаточный для комфортного пребывания человека в помещении уровень освещенности;
  • Зональное – воздействующее на конкретную область (зону) помещения и обеспечивающее повышенный уровень света в ней;
  • Местное – предназначено для выделения объекта и места вокруг него (клавиатура, место для чтения, рабочий стол);
  • Декоративное – стало популярным сравнительно недавно и используется для украшения тех или иных интерьерных решений и для повышения комфорта;
  • Аварийное – включается на производствах и предприятиях во время аварийной ситуации, когда обычные электроустановки перестают нормально функционировать.

Вам это будет интересно Обозначение электрической цепиВажно! В свою очередь эти виды могут подразделяться и на другие, более мелкие категории в зависимости от функциональных особенностей и требований. Пример аварийного освещения. Пример аварийного освещения

Пример аварийного освещения

Диапазон измерения освещенности

Специальный прибор для измерения освещенности, люксметр, выбирают с учетом предполагаемой рабочей области. Нет смысла в избыточной трате энергетических ресурсов без действительной необходимости. Профессиональные расчеты выполняют с учетом особенностей отдельных операций: от общего наблюдения до действий с мелкими деталями высшей точности.

Нормативная освещенность объектов

Объект Нормативная освещенность в люксах (лк)
Кухня 150
Детская комната 200
Гостиная, столовая 150
Входная группа, коридоры между комнатами 50
Библиотека, кабинет 300
Межэтажные лестничные пролеты 20
Площадка перед лифтом 30
Тепловой пункт 20
Фойе, приемные 150
Проектные организации 500
Ремонтные и сервисные мастерские 300
Серверная комната, операционный зал в банке 400
Помещение для сейфа 150
Аудитории высших учебных заведений 400
Спортивные залы 200
Бильярдные комнаты 300
Бассейн 150
Торговый зал в магазине 500
Склад в прачечной 50
Муниципальная автомобильная дорога с проходимостью 500-1000 транспортных средств за час 15
Центральные аллеи на выставках 10

Существенное значение имеет чувствительность человеческого глаза к определенным участкам спектра. Современные приборы для измерения света создают с учетом соответствующих особенностей. Обычно проверяют видимый диапазон. Однако надо помнить о том, что незаметное ультрафиолетовое излучение при большой интенсивности оказывает негативное влияние на сетчатку.

Также проверяют пульсации с частотой до 300 Гц. Они заметны для человеческого зрения. Подобные изменения амплитуды излучения вызывают дискомфорт, вплоть до болезненных ощущений. Необходимо помнить о вреде избыточной освещенности. В подобных условиях значительно возрастают общие нагрузки, так как активизируются обменные процессы в организме.

Интересно. Отдельно следует упомянуть уход за растениями. Освещенность для роз и пальм устанавливают выше 14 000-16 000 люкс. Неприхотливым фикусам достаточно 8 000-11 000 люкс.

Советуем изучить Выключатель с регулятором яркости

Контроль освещения позволяет при разумных затратах энергии получать хорошие показатели урожайности в круглогодичном режиме

Влияние света

Самым лучшим типом подсветки жилых помещений на сегодняшний день считается естественное освещение. Поэтому для жилого комплекса характерны большие оконные проемы, которые в должной мере обеспечивают подсветку внутренних помещений днем.
Но естественное освещение возможно только в светлое время суток. Кроме этого не всегда планировка помещений позволяет даже днем освещаться солнечным светом на необходимом уровне. Поэтому для любого жилого помещения всегда используется искусственная подсветка, которая является отличной альтернативой естественной освещенности.

Очень важно, чтобы искусственное освещение внутреннего пространства помещений было максимально приближено по своим техническим параметрам с естественной подсветке. В противном случае при длительном нахождении в комнате с неправильно оформленным светом люди начнут испытывать дискомфорт и такие негативные влияния:

  • появляется головная боль, вплоть до мигреней;
  • увеличивается раздраженность;
  • снижается работоспособность;
  • могут развиться кожные заболевания;
  • начинает снижаться острота зрения. При этом глаза станут быстрее уставать, слезиться и краснеть;
  • могут появиться проблемы со сном;
  • в редких случаях наблюдается снижение аппетита;
  • повышается риск обострения хронических заболеваний, а также болезней дыхательных путей из-за общего снижения иммунитета.

Как видим, неправильно подобранное освещение для комнаты, где не были соблюдены нормы, приведенные в СНиП (специальная документация – строительные нормы и правила), крайне негативным образом скажется на самочувствии. Стоит отметить, что наиболее яркими и рано проявившимися последствиями нарушениями в функционировании организма будут заметны на детях. В случае с детьми патологические нарушения могут приобрести даже необратимый характер.
Поэтому можно сделать вывод, что свет в нашей жизни, особенно искусственный, играет очень большую роль и прямо сказывается на нашем здоровье. Причем, как на физическом, так и психическом.

Как и в чем измеряется

С появлением ламп, у которых используемая мощность в ваттах стала отличаться от яркости, возник вопрос, как измерить потоки света.

Методика расчёта освещения в бытовых и производственных помещениях

Единицы измерений светового потока 1 люмен – это свет, отдаваемый излучателем с силой в 1 кд в рамках телесного угла в 1 стерадиан. Обозначается буквой Ф.

Для информации. Лампа с нитью накаливания в 100 Вт выдаст поток света, равный 1000 лм. Чем ярче светильник, тем он больше люмен выдаст.

Небольшой перечень приборов, которые применяются для измерения:

  • портативный люксметр;
  • сферический фотометр;
  • люксметр-пульсметр.

Самостоятельно проверить соответствие параметров приобретённого осветительного прибора можно люксметром CEM DT-1300. При помощи этого прибора определяют уровень освещения поверхности или помещения. В комплекте – выносной сенсор, который регистрирует интенсивность потока. Дисплей отображает показания в единицах – Lux или FC. На выполнение измерения необходимо 1,5 секунды.

Что касается точности измерения световых параметров, то сложность заключается в том, что световое излучение – это поток, движущийся во всех направлениях. В лабораторных условиях используют сферические фотометры. Источник помещают в сферу, имеющую высокое оптическое использование измерения.

Интересно. Любая лампочка при излучении имеет пульсацию. Завышенный коэффициент пульсации при тусклом освещении вызывает усталость глаз и со временем снижает зрение. Измерить пульсацию осветительных приборов можно с помощью люксметра – пульсметра.

Как пользоваться люксметром?

Быстро и безопасно для фотоприемника найти нужный диапазон измерения можно, если действовать в определённой последовательности:

  1. Установите на фотоприемник насадки с максимальным светопоглощением (К и Т), включите правую кнопку, что соответствует измерению максимальной освещённости — 100 000 лк. При отсутствии реакции измерительной стрелки включите левую (до 30 000 лк).
  2. Если стрелка не шевелится, замените фильтр на более прозрачный (Р) и включайте в той же последовательности: сначала правую кнопку, затем левую.
  3. При отсутствии шевеления установите мягкий фильтр (М) и произведите аналогичные манипуляции.
  4. Если в этом случае при нажатой левой кнопке результат будет менее 5 лк, снимите базовую насадку К и заканчивайте поиск.

Чтобы отодвинуть измеряемую величину от области перекрытия двух шкал (в районе 5 – 20 делений), рекомендуется отсчёт измерения начинать с 5 делений по внутренней шкале, или с 20 по наружной. Для этой цели на шкалах отмечены точки начала отсчёта.

Помните: избыточное освещение селенового фотодатчика может повлиять на правильность измерений, поэтому соблюдайте приведённую последовательность действий.

Параметры, определяющие показатель светового потока и его расчёт

Параметры освещенности влияют на качество освещения и не ограничиваются только уровнем яркости источников света. Существуют другие факторы, которые следует учитывать:

Длина волны излучаемого света: Цветовая температура освещения имеет важное значение для восприятия зрением. Например, освещение с цветовой температурой около 4200 К, которая приближается к натуральному белому цвету, обычно воспринимается лучше, чем световые источники, которые сильно отклоняются в красный или синий участок спектра.
Направленность света: Распространение света может быть узконаправленным или широконаправленным

Использование узконаправленных источников света позволяет более точно направлять световой поток в нужные места без необходимости устанавливать более яркие светильники.

Световой поток в люменах производителями указывается редко, поскольку большинство покупателей ориентируются на мощность светильников и их цветовую температуру.

Сколько люмен в 1 Вт светодиодной лампочки

Существует несколько причин, по которым производители осветительной аппаратуры не всегда указывают полный перечень характеристик на упаковке товара. Во-первых, это связано с привычкой покупателей оценивать яркость лампочек исходя из их потребляемой мощности. Во-вторых, некоторые недобросовестные производители не выполняют необходимые измерения и не предоставляют полные данные о своих продуктах.

Проблема заключается в том, что уровень излучения светодиодов и конструкций, выполненных на их основе, неравнозначный:

  • часть потока задерживается защитной колбой;
  • в светодиодной лампе несколько светодиодов;
  • часть мощности рассеивается на драйвере светодиода;
  • яркость зависит от величины тока через светодиод.

Точное определение возможно только при помощи измерительных приборов (люксометров), однако для некоторых типов светодиодов можно привести приблизительные данные.:

  • светодиоды в матовой колбе — 80-90 Лм/Вт;
  • светодиоды в прозрачной колбе — 100-110 Лм/Вт;
  • единичные светодиоды — до 150 Лм/Вт;
  • экспериментальные модели — 220 Лм/Вт.

Перечисленные данные можно использовать для определения потребляемого тока при использовании светодиодных устройств, для которых определена величина яркости. Если установлен светодиодный прожектор с прозрачным защитным стеклом и его параметр яркости заявлен как 3000 люмен, то потребляемая мощность составит 30 Вт. Зная мощность и напряжение питания, легко определить потребляемый ток.

Перевод люменов в ватты

Для сравнения эффективности работы источников света различных типов и конструкций удобно иметь перед собой таблицу, где собраны данные о мощности осветительных приборов с одинаковыми значениями яркости.

Освещенность, Люмен/метр квадратный Светодиодная лампа, Вт Энергосберегающая (люминесцентная лампа), Вт Лампа накаливания, Вт
250 ~ 2 ~ 5 20
400 ~ 4 ~ 10 40
700 ~ 8 ~ 15 60
900 ~ 10 ~ 18 75
1200 ~ 12 ~ 25 100
1800 ~ 18 ~ 40 150
2500 ~ 25 ~ 60 200

Мера освещения

Согласно существующей нормативной документации, мера освещения в каждом помещении своя. Отличается величина на производстве и складе, в общественном, жилом и вспомогательном здании. Свои нормативы имеются для наружного, витринного, рекламного и аварийного светопотока.

Если привести некоторые примеры, то необходимая величина светопотока автомагистрали — 30 люкс, пешеходной зоны — 6, пешеходных подземных переходов — 50, архивов — 75, конференцзалов — 200, аналитических лабораторий — 500, учебных аудиторий — 400, спортивных залов — 200, обеденных ресторанных залов — 200, парикмахерских — 500. Весь представленный список дан в актуальных стандартах и снипах. Стоит отметить, что есть не только минимальные, но и предельно допустимые нормы. Особенно это правило действует на витрины и рекламные стенды.

Обратите внимание! Узнать показатель освещенности конкретного помещения можно при помощи люксметра или любого другого измерительного агрегата, выводящего результаты в ваттах, канделах и прочих величинах

В целом, освещенность — понятие, обозначающее суммарное количество солнечного света. Измеряется в люменах и люксах при помощи специального измерительного прибора, переводится при необходимости в ватты. Пользоваться измерительным прибором очень просто, согласно инструкции. Сфер применения его очень много: начиная бытовым электрооборудованием, заканчивая промышленным.

Осветительные приборы различаются между собой конструкцией, физическими свойствами и техническими характеристиками. Параметры световых приборов вызывают множество вопросов и споров, особенно единица измерения освещенности. Нередко ее путают с другими понятиями, например, с силой света или яркостью. Кроме того, многие потребители покупают осветительные приборы, ориентируясь на величину суммарного светового потока, без учета тепловых и световых потерь.

Что такое люмен

Люмен — это единица измерения светового потока, которая позволяет оценить общее количество света, испускаемого источником. Он отражает количество видимого света, которое распространяется в пространстве. Чем больше люмен, тем больше света излучает источник.

Однако, важно понимать, что люмен является мерой общего светового потока и не учитывает то, как свет распределен по пространству или влияет на освещенность конкретной области. Для определения уровня освещенности на конкретной площади необходимо учитывать и другие факторы, такие как расстояние до источника света и угол падения светового потока

Использование люменов позволяет сравнивать и оценивать световую эффективность различных источников освещения, что помогает выбирать наиболее подходящий источник для конкретных потребностей освещения.

Освещение включает в себя несколько важных параметров, измеряемых в специальных единицах. Одни из основных единиц измерения — это люкс и люмен. Разница между ними заключается в том, что люкс измеряет освещенность на единицу площади поверхности, тогда как люмен оценивает общий поток света, излучаемый источником

Различие между люксом и люменом важно для оценки эффективности разных светильников. Чем выше значение люкса, тем ярче освещена поверхность, в то время как значение люмена указывает на яркость самого источника света

Когда рассматриваются светодиодные лампы, важно понять их особенности и влияние на направленность света. Светодиоды характеризуются более направленным излучением, поэтому для достижения одинаковой освещенности поверхности может потребоваться использование светодиодов с меньшей яркостью

В отличие от ламп накаливания и люминесцентных ламп, светодиодные источники света не требуют применения рефлекторов для перенаправления потока света в нужном направлении.

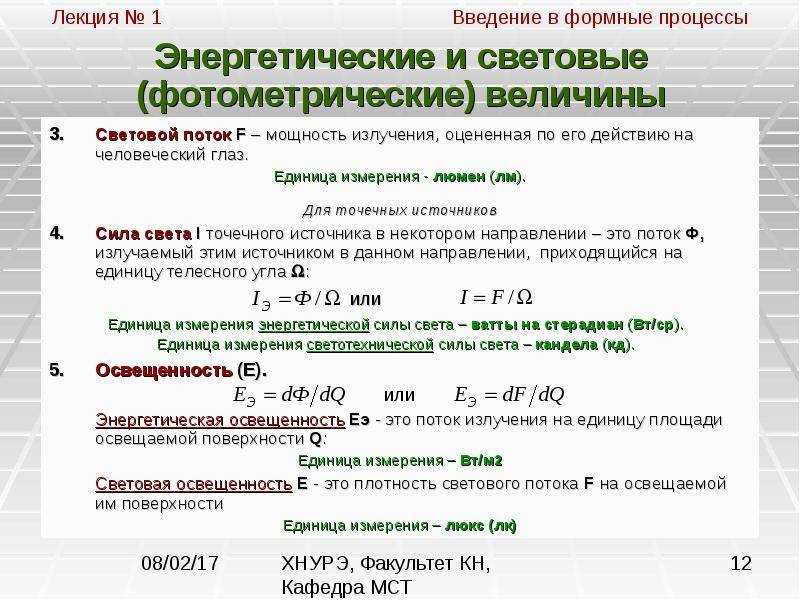

Количественные показатели освещения

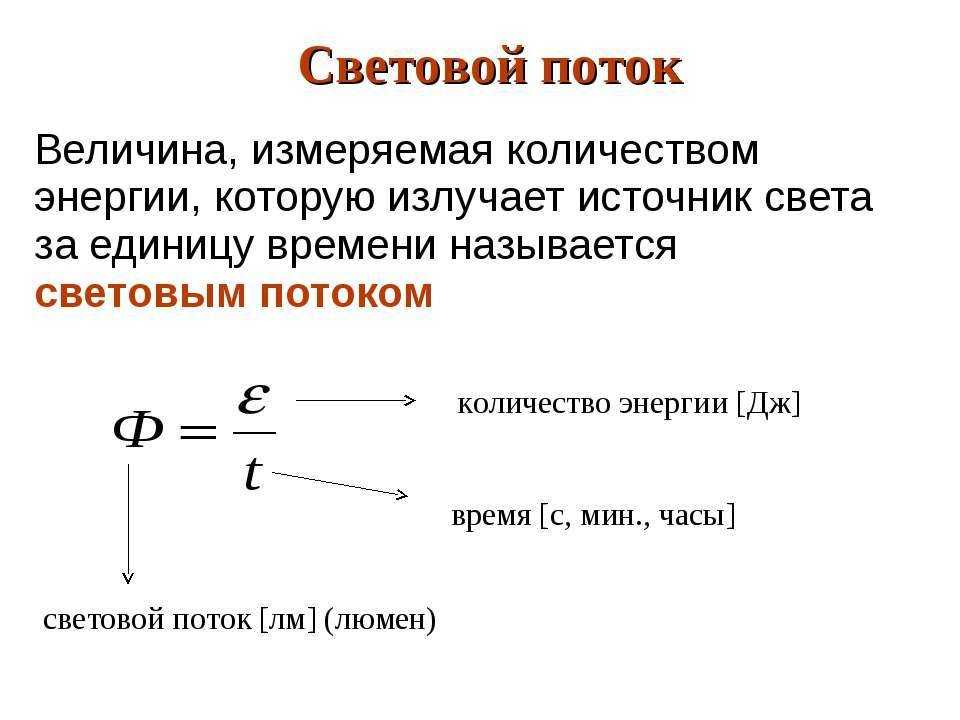

Световой поток (Ф) – это мощность светового потока излучения, оцениваемая по зрительному ощущению человеческим глазом. Единица измерения светового потока – люмен (лм).

Сила света (J) – это пространственная плотность светового потока в заданном направлении, т.е. световой поток, отнесенный к телесному углу ω , в котором он излучается. Единица измерения силы света- кандела (кд).

Освещенность (Е) – это плотность светового потока на освещаемой им поверхности – световой поток, отнесенный к площади освещаемой поверхности S, измеряемой в м2, при условии его равномерного распределения по поверхности, когда свет источника падает на нее перпендикулярно. Единица измерения освещенности – люкс.

Освещенность, создаваемая некоторыми источниками освещения:

  • лунный свет 0,25 lx,
  • солнце сквозь облака 10 000 lx,
  • солнечный свет 100 000 lx,
  • освещение в офисе 300-2000 lx,
  • дорожное освещение 10-50 lx.

Именно освещенность является важнейшей характеристикой при проектировании освещения. Заказчику необходимо получить определенное количество люкс на поверхности освещаемого объекта. Для уличного освещения поверхностью может быть проезжая часть или тротуар, для внутреннего освещения поверхность пола или, если речь идет об освещении торгового зала магазина, поверхность торгового оборудования или манекена.

Нормы освещенности

Существуют определенные нормы освещенности для уличного освещения и освещения помещений. Эти нормы необходимо учитывать при выборе типа светильников, их количества и мощности. Нормы освещенности для различных освещаемых объектов регламентируются законодательно. СНиП 23.05.95 указывает на нормы освещенности улиц и дорог. Согласно документу различают три категории дорог:

  • категория А — освещённость 20-15 лк,
  • категория Б — освещённость 15-10 лк,
  • категория В — освещённость 6-4 лк.

Для освещения помещений также существуют нормы освещенности. При проектировании промышленного освещения или освещения офисов эти нормы особенно важны для обеспечения надлежащих условий труда работников и обеспечения производственной безопасности. Для освещения торговых залов норм как таковых не существует. Однако, ритейлеры придерживаются общепринятых стандартов, пришедших к нам из Европы и США.

Измерение освещенности

Для измерения освещенности используют специальные приборы – люксметры. Примером аналогового люксметра может служить прибор Ю – 116, принцип работы которого основан на явлении фотоэлектрического эффекта.

Под влиянием светового потока, падающего на селеновый фотоэлемент, в замкнутой цепи возникает ток, величина которого пропорциональна световому потоку. Прибор проградуирован в люксах. При измерении освещенности фотоэлемент устанавливается в рабочей плоскости (горизонтальной или вертикальной) на некотором расстоянии от оператора, проводящего измерения, чтобы тень не падала на фотоэлемент.

В настоящее время нашли широкое применение аналого-цифровые приборы, позволяющие измерять не только освещенность, но и другие параметры, характеризующие освещение, например, коэффициент пульсации или яркость.

Освещенность на поверхности обратно пропорциональна квадрату расстояния от лампы до поверхности. Если вы увеличили расстояние между светильником и освещаемой поверхностью в два раза — то освещенность уменьшиться в четыре раза. Освещенность на поверхности также зависит от величины угла, под которым освещается эта поверхность.

Яркость (В) является световой величиной, непосредственно воспринимаемой глазом. Она определяется отношением силы света в данном направлении к площади проекции излучающей поверхности на плоскость, перпендикулярную к направлению излучения.

Яркость некоторых источников освещения: люминесцентная лампа 0,8 cd/м2, хорошо освещённая улица 2 cd/м2, полуденное солнце 150 000 cd/м2, сила света свечи около 1 cd, свет маяка до 2 000 000 cd.

Коэффициент отражения поверхности r характеризует ее способность отражать падающий на нее световой поток. Он определяется отношением отраженного светового потока к падающему. Глянцевая поверхность имеет больший коэффициент отражения, чем матовая. Темные поверхности поглощают свет, светлые довольно хорошо его отражают. Поэтому при проектировании освещения помещений необходимо учитывать цвет стен, наличие зеркал, штор и прочих элементов дизайна, влияющих на итоговый уровень освещенности помещения.

Измерение освещенности помещения: основные методы и приборы

Чтобы определить уровень освещенности, можно использовать один из перечисленных ниже приборов — флэшметр, экспозиметр и экспонометр, люксметр или фотометр.

Главный прибор из данной группы, способный выдать параметр реальной освещенности (естественной или искусственной) — люксметр.

Они бывают аналоговые и электронные. Аналоговые приборы уже не выпускаются, остались только раритеты.

Его можно применять для решения следующих задач:

  • измерения уровня освещения при аттестации (проверке) рабочих мест;
  • снятия показателей освещенности и их сравнение с расчетными параметрами при выполнении работ по монтажу элементов освещения;
  • контроль соответствия уровня освещенности в тех или иных помещениях действующим нормам;
  • анализ параметров освещенности на соответствие расчетным параметрам в период проведения работ по монтажу осветительных элементов.

Сам люксметра работает на простом принципе. Внутри устройства встроен фотоэлемент. Когда на него направляется световой поток, внутри полупроводникового элемента освобождается мощный поток электронов.

Результатом является появление электрического тока. Величина последнего пропорциональна силе света, который освещает фотоэлемент устройства.

Как правило, именно этот параметр и отражен на приборной шкале.

В зависимости от типа фиксации контролирующего элемента (датчика) люксметр бывает двух видов:

  • жесткая фиксация датчика (выполняется в форме цельного устройства, моноблока);
  • с датчиком выносного типа, который подключается при помощи гибкого кабеля.

Для проведения простых измерений достаточно самого простого устройства — люксметра в форме моноблока, без дополнительных опций.

Если же требуется уточнение большего числа параметров при проведении профессиональных исследований, то лучше применять более сложные устройства — с опцией вычисления среднего параметра и встроенной памятью.

Большой плюс — применение в люксметре специальных светофильтров. С их помощью можно более точно вычислить параметр силы света, исходящий от осветительных приборов с различными оттенками цвета.

Кроме этого, устройства с выносным датчиком показывают большую точность измерений, ведь на них меньше действуют внешние факторы.

В свою очередь, наличие ЖК-дисплея на современных моделях существенно упрощает процесс снятия показаний с устройства.

Такие приборы, как эскпозиметры и экспонометры применяются в фототехнике.

Их задача — фиксация параметров освещенности экспозиции и яркости. Зная величину этих показателей, фотограф может добиться идеального качества фото.

Читать также: Клепка или сварка что прочнее

В свою очередь, экспонометры выпускаются двух видов. Они бывают внешними и внутренними.

Задача флэшметра — измерение уровня освещенности в процессе фотографирования. В качестве вспомогательных элементов применяются осветительные устройства импульсного типа.

В новых фотоаппаратах флэшметр уже встроен. Его задача — регулирование мощности фотовспышки в зависимости от уровня освещения.

В профессиональных студиях, как правило, используются флэшметры выносного типа. Их особенность — наличие точной системы индикации, способной фиксировать не только падающие, но и отраженные лучи света.

Мультиметр (фотометр) — прогрессивный и более современный тип флэшметра. Его плюс — способность сочетания функций упомянутого нами прибора и экспонометра.

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
