Как заменить лампочку подсветки номера на рено логан

Как устроена печка автомобиля «Рено Логан»

Устройство отопления салона на «Рено Логан» располагается под торпедой в центральной части. Основными элементами конструкции являются вентилятор, заслонки для распределения воздушного потока и радиатор. Поломка той или иной детали приводит к частичной либо полной потере работоспособности узла. Если вы являетесь владельцем «Рено Логан», совсем нелишним будет понимать, как функционирует отопление салона.

Схематическое изображение печки «Рено Логан»: 5 — Распределительный блок; 6 — Радиатор отопителя; 7 — Трубопроводы отопителя; 8 — Резистор вентилятора пассажирского салона; 9 — Передний левый воздуховод для обогрева пространства для ног; 10 — Трос управления рециркуляцией воздуха; 11 — Трос управления распределением воздуха; 12 — Трос управления температурой воздуха

Воздух в автомобиль может поступать двумя способами: естественным, и с помощью вентилятора. При поступлении снаружи воздух нагревается через радиатор или проходит мимо него. Выбор того или иного режима зависит от положения заслонки, которая имеет непосредственную связь с регулятором температуры. Благодаря тому, что жидкость в системе охлаждения мотора постоянно циркулирует, воздух нагревается с помощью радиатора печки. Наличие специальных воздуховодов в центре и по бокам торпедо способствует поступлению воздуха в салон. Насколько интенсивной будет его подача, зависит от регулировок блока управления.

Замена ламп в передней блок фаре Logan 2

Не стоит прикасаться к колбам во время замены лампочек Рено Логан 2, поскольку они находятся под действием высоких температур. И любые загрязнения, попавшие на стекло, оставят черные следы.

В результате это закончится сначала местным повышением температуры колбы, а затем и ее разрушением. В ходе работы нужно удерживать колбу чистыми перчатками или салфетками без ворса. При случайном касании следы нужно тут же вытереть микрофиброй.

Лампы передней блок-фары Рено Логан 2 (ссылка)

Смена лампочек ближнего света

Выполнить замену ближнего света на автомобиле Renault Logan 2 – занятие не такое уж и трудное для самостоятельного исполнения.

Для этого нужно:

1. Открыть капот и отсоединить проводок клеммы «минус» АКБ.

   Снимаем «минусовую» клемму АКБ.

2. Снять резиновую заглушку фары.

   Снимаем крышку с корпуса блок-фары

3. Приложив небольшие усилия, вынуть источник света из отражателя.

   Потянув, отсоединяем колодку проводов.

4. Вынуть лампу из контактной колодки.

   Извлекаем лампочку из блок-фары

5. Вставить новую и зафиксировать в отражателе и подсоединить колодку жгута проводов.

   Устанавливаем новую формованной частью вверх и нажатием фиксируем ее в блок фаре

Дальний свет

Замена лампы в Рено Логане 2-го поколения также выполнятся несложно.

Необходимо:

1. Снять резиновую крышечку с фары.

   Снимаем крышку корпуса блок-фары

2. Отсоединить контактную колодку от лампы, а вместе с ней и пружинный фиксатор.

   Потянув, отсоединяем колодку провода. Нажимаем на проволочный держатель и двигаем его вниз, выводя из зацепления с упорами.

3. Затем вынуть перегоревший элемент из отражателя и заменить новым, закрепив пружинным фиксатором.

   Устанавливаем новую в обратной последовательности

Указатель поворота и габарит

Чтобы выполнить замену ламп в поворотниках Logan 2, требуется проделать следующее:

• Провернуть патрон лампочки в направлении «против часовой» и затем вынуть из корпуса блок-фары.

  Поворачиваем против часовой стрелки до освобождения держателей

• После, приложив маленькое усилие, вдавить детальку в патрон, также провернуть в направлении «против часовой» и вынуть из патрона.

  Извлекаем патрон лампочки из блок-фары

• Далее выполнить все действия в обратном порядке: новую лампу поставить в патрон, а тот вернуть в блок-фару.

  Устанавливаем в обратной последовательности

Что касается замены габаритов Логан 2:

• Нужно снять резиновую заглушку на фаре.

  Снимаем крышку с корпуса блок-фары

• Вытащить патрон с осветителем из корпуса, а после приложить небольшое усилие, чтобы вытащить освещение, невзирая на сопротивление крепежных элементов.

  Поворачиваем против часовой стрелки до освобождения держателей и извлекаем патрон лампы из блок-фары.

• Как и в случае с поворотниками, закончить тем, что вернуть все на место в порядке обратном изъятию.

  Устанавливаем лампочку в обратной последовательности.

Подсветка заднего номера

Идентификационные номера VIN автомобилей Volkswagen. Где находятся номера кузова и двигателя

Подсветка заднего номера – обязательный атрибут каждого автомобиля.

За содержание этого внешнего светового прибора в неисправном состоянии или в состоянии, не соответствующем нормам закона, предусмотрено несколько видов административного наказания: предупреждение, штраф, лишение прав.

О том, каким должен быть фонарь освещения заднего номерного знака, как его модернизировать и каких правил следует придерживаться, расскажет данная статья.

Правовые аспекты

В соответствии с регламентом Правил Дорожного Движения (ПДД) на каждом автомобиле должна присутствовать подсветка заднего номерного знака, приводимая в действие в момент включения габаритных огней.

Этот внешний световой прибор в обязательном порядке включается во время движения транспортного средства (ТС) с наступлением тёмного времени суток. При этом яркости ламп должно быть достаточно для того, чтобы инспектор смог идентифицировать гос. номер автомобиля с расстояния 20 метров.

Отсутствие подсветки или нечитаемый по каким-либо причинам номер автомобиля, расценивается как нарушение и в соответствии со ст.12.2 ч.1 КоАП РФ влечет предупреждение или штраф размером 500 рублей.

Исправить ситуацию и тем самым улучшить освещенность регистрационного знака, можно путем модернизации штатных фонарей. Самым распространенным способом является установка светодиодных источников света: модулей, линеек, лент. Однако данное новшество может расцениваться как изменение конструкции автомобиля со всеми вытекающими последствиями.

Во-первых, если авто не участвует в дорожном движении (не эксплуатируется), то нарушение выявить невозможно.

Во-вторых, если сделанные изменения прошли аттестацию в ГИБДД и имеют документальное подтверждение, то модернизация произведена по закону.

В ГОСТ 8769-75 (с актуализацией от 01.08.2013) в п.2.8.2 сказано, что задний регистрационный знак автомобиля должен освещаться потоком белого света.

Согласно этому пункту автоматически устанавливается запрет на подсветку номера любым другим светом, за исключением оттенков белого.

Получается, что яркие и сочные цвета светодиодов (синий, красный, зелёный) по закону нельзя задействовать в организации подсветки заднего номера. Они могут внести неясность и запутать водителей ТС, следующих сзади.

Данное нарушение трактуется инспектором по ст.12.5 ч.1 КоАП РФ с предупреждением или административным штрафом в 500 рублей. Другое дело – подсветка переднего номера. По всем нормативным документам она должна отсутствовать.

Наказание за установку подсветки гос. номера спереди будет более строгим – лишение прав на 6–12 мес. с конфискацией осветительных приборов (ст.12.5 ч.3).

С учётом действующих стандартов и правил приходим к выводу, что переделать своими руками подсветку заднего номера на светодиодную можно, но без лишнего фанатизма

Главное, не привлекать внимание должностных лиц слишком ярким светом, освещающим не только знак, но и часть дорожного полотна и не делать из подсветки номера машины разноцветное украшение

Способы модернизации подсветки номера

Лампы со спиралью, используемые в фонарях для освещения заднего регистрационного знака, проще всего заменить аналогичными светодиодными лампочками. В стандартном цоколе C5W можно купить лампы на светодиодах разного типоразмера: от SMD 5050 до COB-матриц. Главное их преимущество – они не вызывают ошибок у бортового компьютера.

Цены за комплект сильно разнятся и зависят от типа установленных светодиодов, их мощности и производителя. В среднем 2 штуки можно приобрести за 5$. Штатная подсветка номерного знака может быть легко заменена на готовые светодиодные модули, специально предназначенные для этой цели. Их геометрические размеры в точности повторяют штатные плафоны, то есть не нужно переделывать крепления.

Стоимость комплекта из двух модулей бюджетной серии составляет 10-15$. Более дешевым вариантом является подсветка номера на базе герметичной светодиодной ленты с IP67 или IP68. В этом случае даже не придётся демонтировать штатные фонари. Светодиодная лента клеится над гос. номером или по его периметру на чистое обезжиренное основание.

Всё, что требуется от водителя – это переключить питание со стандартных ламп на светодиодную ленту, соблюдая полярность и обеспечивая герметичность контактов.

Основное отличие рассмотренных вариантов от подсветки номера на дискретных светодиодах, собранной своими руками, состоит в наличии токоограничивающих резисторов. Данное преимущество позволяет избежать лишней работы с паяльником в руках и мыслями о том, где и как разместить балластный резистор.

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Защитная крышка на штатном месте

Блок-фара Рено Логан 1 со снятой защитной крышкой

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Снятие колодки и уплотнителя

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Лампочка дальнего/ближнего света под пружинным фиксаторомСнятая лампа

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Блок-фара Рено Логан II

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Не горит лампочка подсветки номера — причины

Статистика указывает на то, что лампочка перегорает в первые год-два после её замены в 45% случаев. Тем не менее, по большей части проблема скрывается не в ней, советуем вам начать с рассмотрения самого простого и перейти к более сложному:

• Смочите хлопковую ткань спиртовым раствором и удалите с поверхности осветительной панели всю грязь и пыль. Нужно провести визуальный осмотр, чтобы выяснить, потемнела ли лампа, возможно, внутри скопился конденсат, а также мог повредиться плафон, например, из-за высокой температуры.
• По стандарту с боковых сторон номера монтируются две лампы. Если одна из лампочек горит, а другая нет, то можно быть уверенным в том, что дело не в сгоревшем предохранителе и проводке. Можно немного постучать по плафону, если вы обнаружили моргание, возможно, гнездо деформировалось, и контакт стал хуже работать.
• Если не горят все имеющиеся лампы подсветки, то изначально нужно проверить предохранители. Только после того, как убедились в их целостности, можно приступать к прозвону проводки питания.

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно. Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом

Верхний край светового потока (он четко виден) должен располагаться по линии

Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом. Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости. Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Рено Логан лампа подсветки номера

Лампы, отвечающие за обеспечение подсветки регистрационного номера в модельном семействе Рено Логан, способны довольно нечасто потревожить владельца своим выходом из строя. Перегорает такой элемент примерно спустя 1-1,5 года. Процесс замены лампы достаточно простой, поэтому справиться с таким «заданием» под силу даже малоопытному автолюбителю.

Использовав нижеприведенную инструкцию для Рено Логан, осуществляется замена лампочки подсветки номера в течение 15-20 минут.

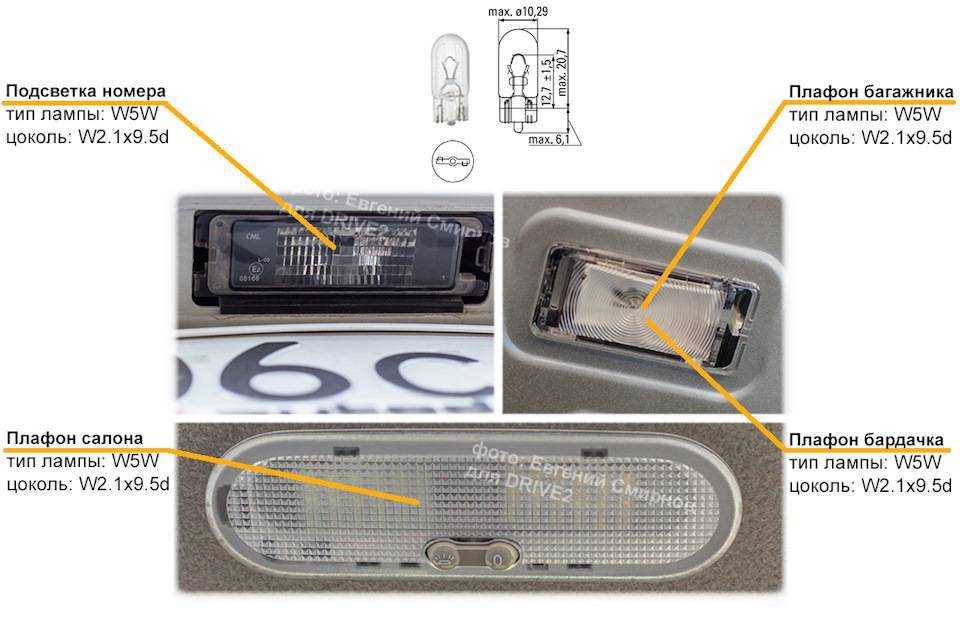

Какие виды ламп подойдут для подсветки номера в Логан?

Эти элементы аналогичны, как и лампа подсветки номера, применяемые для габаритных огней Рено Логан, и имеют маркировку «12V W5W». Еще подобные осветительные устройства можно обнаружить в плафоне салонного света и в узле подсветки бардачка.

Если требуется замена лампочки подсветки номера, то приобрести элементы «W5W» можно в любой торговой специализированной сети. Стоимость их варьирует в зависимости от степени «именитости» изготовителя и качественных кондиций самого продукта.

Приводим цены на некоторые варианты ламп «12V W5W», для Рено Логан за единицу:

• «KOITO» (1583) — 25 руб. и выше;
• «PHILIPS» (P-12961) – старт от 30 руб.;
• «BOSCH»: модель «Pure Light» (1987302206) — 25 руб. и более;
• «OSRAM» (O-2825) — от 20 руб.
• «PHILIPS»: модификация «LONGLIFE ECO VISION» с повышенным ресурсом – от 45 руб.;
• «OSRAM»: версия «Ultra Life», также обладающая более весомым сроком службы – наиболее дорогая, от 50 руб.

При выборе варианта рекомендуем отказаться от рассмотрения дешевых (в основном китайские) экземпляров с сомнительным качеством для Renault Logan.

Их ресурс не велик, да и без характерного потемнения не обойтись, что сделает подсветку номера весьма тусклой.

Чтобы гарантировать повышенный срок службы данного элемента, рекомендуется склониться к приобретению ресурсоемких и качественных ламп, помеченных как таковые:

• «LONGLIFE ECO VISION»;
• «Ultra Life».

Если вас не радует приевшаяся лампа подсветки номера накаливания, рекомендуем выбрать светодиодный аналог идентичных параметров («12V W5W»). Оттенок освещения у них приближен к белому, а эффективность светоотдачи существенно лучше. Заметим, что ресурс диодных версий куда выше, чем у «устаревших» элементов с нитью накаливания.

Как заменить лампу?

Замена лампочки подсветки номера абсолютно не сложная процедура.

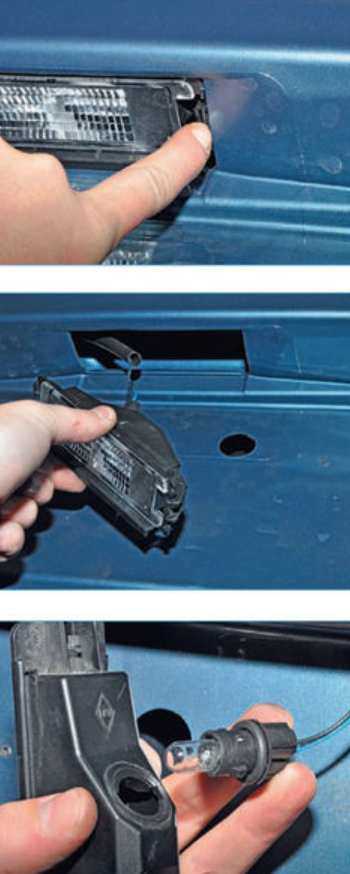

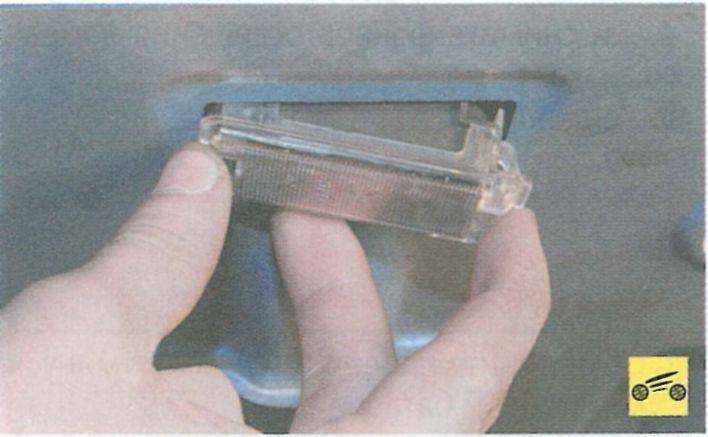

• Воспользовавшись тонкой отверткой, имеющей плоский наконечник, аккуратно отжимаем фиксирующий элемент плафона и вынимаем последний наружу.

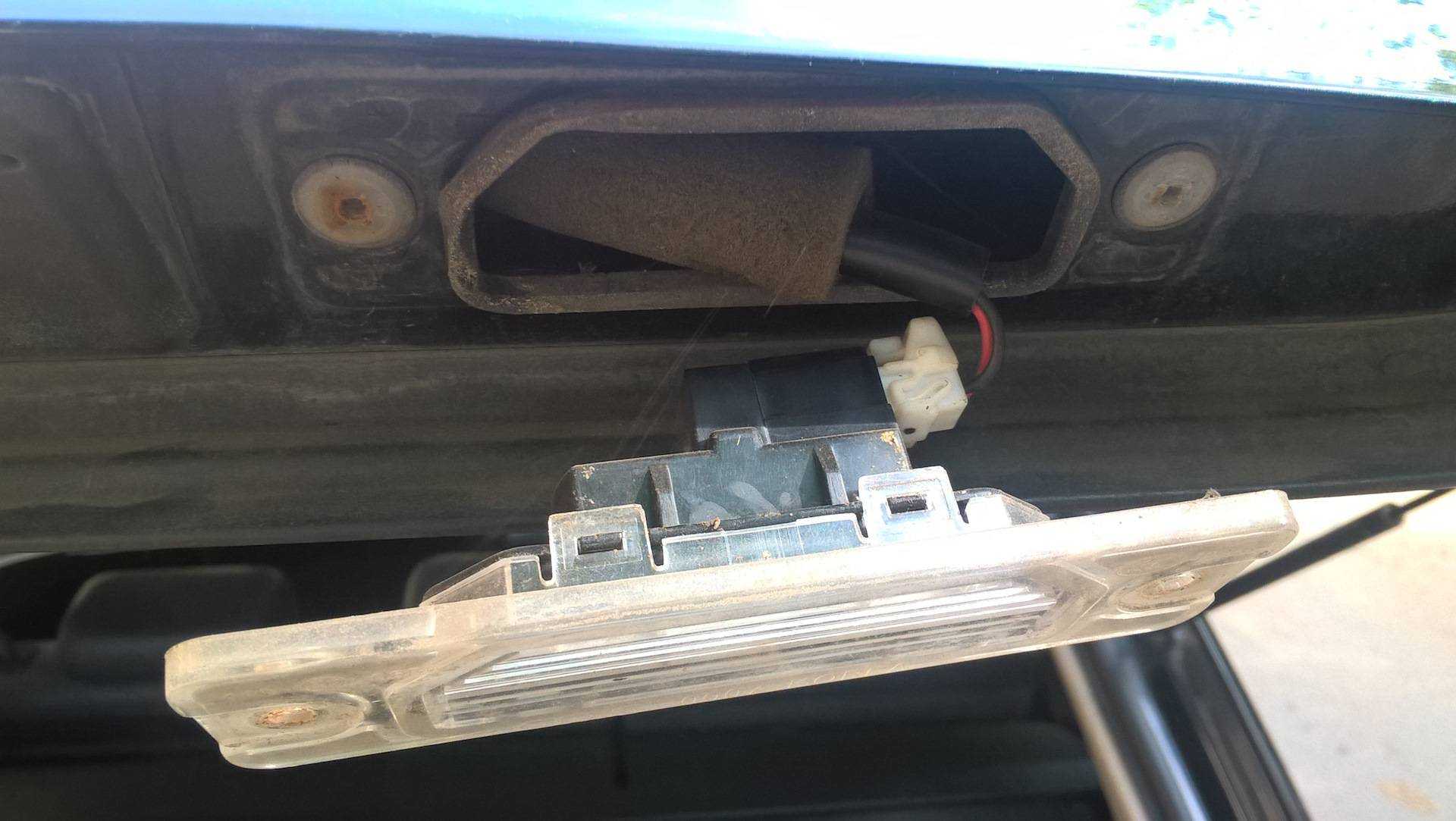

• Когда патрон полностью извлечен из посадочного гнезда в заднем бампере Renault Logan, отключаем разъем его питания.

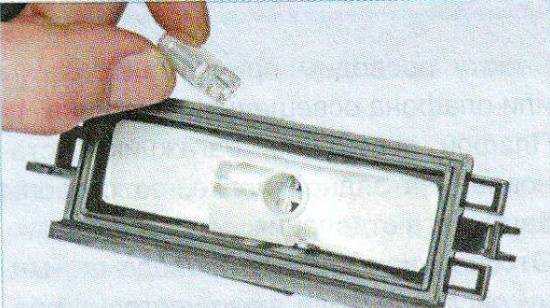

• Нажав на фиксаторы, аккуратно достаем прозрачный рассеиватель.
• Удаляем старую лампу, вместо которой устанавливаем новый аналог.

Перед непосредственным выполнением процедуры замены включаем режим подсветки, только после этого начинаем указанные манипуляции. Светодиоды обладают полярностью, поэтому, если после установки они не заработали, просто переворачиваем (на 180 град.) их – приборы должны «ожить».

• Рено Логан объем багажника
• Замок багажника Рено Логан
• Замена щеток стеклоочистителя Рено Логан

Рекомендации по процедуре замены

Когда пришла в негодность только одна лампа подсветки номера, рекомендуем не пренебрегать проверкой второй. Если рабочая поверхность последней почернела, ее лучше заблаговременно заменить, поскольку «торжественное» перегорание вот-вот состоится.

Для обеспечения длительного ресурса приобретайте только качественные элементы с повышенным кондиционным сроком или диодные версии. Завод Рено прибегает к установке ламп, любезно предоставляемых брендом «OSRAM».

Если заимел неисправность сам плафон (лопнул или потрескалась рассеивающая поверхность), то его можно приобрести, заказав по оригинальному коду 8200480127 от производителя Renault-Nissan.

Особенности и обозначения

Сочетание практичности и эргономичности — девиз линейки автомобилей Renault Logan, вне зависимости от его года выпуска.

В моделях, вышедших в самом начале (2006, 2007, 2008, 2009), в рестайлинговых версиях (2010, 2011, 2012, 2013, 2014, 2015, 2016), а также во втором поколении (2014, 2015, 2021, 2021 года) функциональность агрегата, работающего на дизеле и на бензине, не имеет существенных отличий.

Приборный щиток содержит следующее оборудование:

• Тахометр. Прибор имеет устройство электронного типа и передаёт информацию с датчика коленвала. Диапазон значений варьируется в пределах 0–70, с ценой одного деления в 2.5 единицы. Чтобы определить истинный показатель, необходимо значение, на которое показывает стрелка, умножить на 100.
• Дисплей. На нём отображается несколько видов индикации — значки, показывающее количество топлива, пробег машины и температуру охлаждающей жидкости, а также часы.
• Спидометр. Указывает на скорость движения авто. Цена деления равняется 5 км/ч, а максимальный параметр составляет 200 км/ч;
• Лампа, указывающая на включение противотуманного механизма;
• Сигнальная лампочка, указывающая на незакрытую дверь;
• Резервный индикатор;
• Индикатор задних противотуманок;
• Клавиша сброса пробега авто за сутки. Её активация происходит при более длительном нажатии.
• Лампочка тормоза стояночного типа, а также символ, показывающий техническую исправность тормозной системы. Подсветка может гореть в случае включения зажигания, когда в системе очень низкий уровень тормозной жидкости;
• Резервный светодиод у моделей, работающих на дизеле;
• Индикатор перегрева мотора;
• Знак кружок — указывает на блокировку двигателя. Он обозначает критичную ошибку в движке, если не гаснет через три секунды после зажигания.
• Лампочки поворотников;
• Индикатор уровня топлива, указывающий на критично низкий объем горючего;
• Индикатор уровня масла;
• Лампа, показывающая уровень заряда аккумулятора;
• Лампа управления мотором;
• Индикатор работы печки на обогрев заднего стекла;
• Индикатор включения дальнего освещения;
• Лампа работоспособности подушек безопасности переднего пассажира;
• Индикатор, указывающий о не пристёгнутом ремне безопасности водителя;
• Индикатор исправности подушек безопасности;
• Лампа, показывающая исправность АБС;
• Лампа включения ближнего света.

Другие особенности центральной панели:

• Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
• Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
• Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;

Рекомендуем: Установка фаркопа на Рено Дастер своими руками (+схема монтажа)

Основные элементы и детали, например, прикуриватель и пепельница, имеют стандартную комбинацию, характерную для всех Рено.

Какие лампы стоят в фарах Лада Приора

Лампатип	Тип лампы
лампа ближнего света	H7
лампа дальнего света	АКГ12–55–2 (H1)
лампа дальнего света и ДХО	H15
лампа указателя поворота	А12–21–4 (PY21W)
лампа габаритного огня	А12–5–2 (W5W)

Также процесс по замене ламп ближнего и дальнего света показан на видео:

Приходилось ли вам менять лампочки в фарах Приоры самому? Какие были сложности в ходе этого процесса? Напомним, есть возможность установить ДХО самостоятельно.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Замена ламп в блок-фаре Лады-Приоры

В зависимости от изготовителя на Ладе-Приоре используются две разновидности блок-фар. Для того, чтобы сменить лампу в левой фаре необходимо предварительно снять АКБ.

Порядок действий при замене ламп ближнего или дальнего света:

• снять крышку 2;
• отсоединить колодку проводов 7 от лампы, вышедшей из строя;
• вывести из пазов усики 6 пружинного фиксатора;
• вынуть лампу;
• заменить лампу и установить ее в обратном порядке. При этом следует держать исправную лампу только за цоколь и ни в коем случае не касаться стеклянной ее части.

Порядок замены лампы габаритного огня в блок-фаре:

• снять крышку 1;
• вынуть патрон лампы габаритного огня из посадочного места в рефлекторе 5 за провода;
• вынуть лампу из патрона;
• заменить лампу и установить ее в обратном порядке, патрон лампы зафиксировать в гнезде рефлектора, приложив усилие к корпусу патрона.

Порядок замены лампы указателя поворота в блок-фаре:

• снять кожух блок-фары, отвернув три винта крепления;
• повернуть патрон с лампой 3 против часовой стрелки и вынуть его из посадочного места корпуса блок-фары;
• вынуть лампу из патрона повернув против часовой стрелки;
• заменить лампу и установить ее в обратном порядке.

Замена ламп в заднем фонаре Лады-Приоры

Порядок замены лампы в заднем фонаре:

• отогнуть обивку багажника, обеспечив доступ к гайкам-барашкам 1 крепления заднего фонаря;
• отвернуть 3 гайки-барашка и выдвинуть задний фонарь из посадочного места;
• повернуть патрон заменяемой лампы против часовой стрелки и вынуть его из посадочного места;
• вынуть лампу из патрона повернув ее против часовой стрелки;
• заменить лампу и установить ее в обратном порядке.

Замена лампы в боковом указателе поворота Лады-Приоры

Для того, чтобы заменить вышедшую из строя лампу бокового указателя поворота, его необходимо предварительно снять. Фонарь бокового указателя поворота 1 удерживается в гнезде пружинной защелкой и фиксатором. Необходимо сдвинуть фонарь в направлении движения автомобиля и вывести фиксатор из зацепления. Повернув патрон 3 против часовой стрелки, вынуть его в сборе с лампой из корпуса фонаря и потянуть лампу 2 на себя. Заменить лампу и установить фонарь на место в обратном порядке.

Замена лампы освещения номерного знака Лады-Приоры

Чтобы получить доступ к патрону лампы фонаря освещения номерного знака, необходимо открыть крышку багажника и через отверстия во внутренней панели крышки багажника повернуть патрон с лампой 3 по часовой стрелке при этом не следует отсоединять колодку жгута проводов, и вынуть патрон из корпуса фонаря и потянуть лампу 2 на себя.

Для замены лампы в фонаре освещения 1 в Ладе-Приоре в кузове хэтчбек необходимо снять обивку двери задка, которая крепится на кнопках. После этого следует проделать те же опирации, которые были описаны выше.

Замена лампы в плафоне освещения салона Лады-Приоры

Для замены лампы в плафоне освещения его следует демонтировать с корпуса контейнера обивки крыши. Плафон удерживается металлической пружинной защелкой 4 в гнезде корпуса контейнера. Чтобы снять плафон необходимо вставить отвертку с плоским наконечником в паз с правой стороны плафона (со стороны пассажира) и аккуратно вывернуть плафон на себя, после чего следует отжать контакт 3 и вынуть лампу 2, заменить лампу и установить зацепы 1 плафона в гнездо слева, после чего прижать правую сторону плафона до фиксации.

Замена лампы в плафоне освещения багажника и бардачка Лады-Приоры

Для замены лампы 2 в плафоне освещения 1 багажника следует вынуть плафон из кронштейна. Для этого надо установить плоскую отвертку в паз 3 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается в кронштейне пружинной защелкой. Заменить лампу, установить зацеп плафона слева в кронштейне, после чего прижать правую сторону плафона до фиксации.

Для замены лампы 3 в плафоне освещения 1 бардачка, следует вынуть плафон из гнезда, вставив плоскую отвертку в паз 2 с правой стороны плафона и аккуратно отжать плафон вниз. Плафон удерживается пружинной защелкой 7 в гнезде корпуса бардачка. Заменить лампу, установить зацеп плафона слева в гнездо, после чего прижать правую сторону плафона до его фиксации.

В начало страницы
