Лампы (лампочки) логан 2: какие стоят, замена ближнего света, какие стоят в ходовых огнях

Замена заднего габарита

Задние фонари у Рено Логан I и Рено Логан II имеют практически одинаковую конструкцию. Отличие состоит лишь в том, что в первом поколении фонарь крепится при помощи винтов под крестообразную отвертку (второе поколение – винтовые пластмассовые гайки-барашки) и фиксаторов основной платы 5, а не 2.

Рассмотрим для начала процесс замены ламп задних габаритов (они же лампы стоп-сигналов) на Рено Логан II, поскольку эта модификация более распространена в России. Прежде всего отворачиваем две пластмассовых гайки, крепящие фонарь. Они выполнены в виде барашков, и ключ не понадобится.

Место расположения фиксаторов заднего фонаря в Рено Логан II

Теперь снимаем фонарь: покачиваем и аккуратно тянем назад по ходу автомобиля.

Отключаем разъем питания, нажав на защелку.

Кладем прибор на мягкую поверхность лицом вниз и снимаем мягкую уплотнительную прокладку.

Плата с лампочками крепится при помощи двух защелок. Отжимаем их и снимаем плату.

Лампу, отвечающую за габариты, я отметил стрелкой. Снимается она легким нажатием и поворотом против часовой стрелки до упора. Меняем лампу на исправную, устанавливаем плату на место, подключаем разъем питания, крепим фару.

С Рено Логан I действия несколько иные. В первую очередь снимаем часть обивки багажника напротив фонаря. Под обивкой мы увидим два самореза, расположенные на том же месте, где находятся гайки-барашки в Рено Логан II (см. фото выше). Отворачиваем их крестообразной отверткой и снимаем фонарь. Остальные действия по замене ламп габаритных огней аналогичны. Единственно, плата ламп в Логан I может крепиться как на двух, так и на пяти защелках – зависит от модификации фонаря.

Вот вроде и все о замене лампочек габаритных огней в автомобиле Рено Логан. Если ты внимательно прочитал статью, то без труда справишься с этой задачей самостоятельно, потратив на замену не более 5 минут.

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

16067 .Мар.2015

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

Отсоединяем «минус» фары;
Снимаем передний бампер и освобождаем подход к креплению корпуса;
Выворачиваем болты блок-фары;
Аккуратно отсоединяем тросовой привод светового корректора;
Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
Отжимаем фиксирующее устройство и снимаем крышку;
Колодку соединения проводов аккуратно разделяем;
Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
Удаляем лампу.
Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей

Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

Отсоединяем минусовую клемму аккумулятора;
В багажнике отделяем и убираем обивку (см. фото ниже);
Отключаем проводку задних фонарей;
Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Какие лампы ставит в фары рено логан

Рено Логан — экономный седан, разработанный Французской фирмой в 1998 году. В России продажи данной модели были начаты в 2004 году. Логан очень востребован не только в нашей стране, но и в ряде других стран, таких как Румынии, Индии, Марокко, Иране и Колумбии. В зависимости от рынка, Логан может реализовываться под марками Dacia, Renault и Nissan. Первый кузов этой модели был седан.

Но в 2006 году на Французском автосалоне были показаны кузова универсал и грузовой фургон. Логан в кузове хэтчбек уже назывался Рено Сандеро. Главной задачей конструкторов была доступная цена данного автомобиля и конкурентоспособность таким моделям, как Fiat Albea, Hyundai Accent и т.д. Первый рестайлинг был сделан 2008 году, изменения были минимальны, как внутри, так и внешне. Новое поколение Логан было выпушено в 2020 году. Машина получила новую внешность, она стала чуть длинней и уже.

Какие лампы ставит в фары Рено Логан

Но в 2006 году на Французском автосалоне были показаны кузова универсал и грузовой фургон. Логан в кузове хэтчбек уже назывался Рено Сандеро. Главной задачей конструкторов была доступная цена данного автомобиля и конкурентоспособность таким моделям, как Fiat Albea, Hyundai Accent и т.д. Первый рестайлинг был сделан 2008 году, изменения были минимальны, как внутри, так и внешне. Новое поколение Логан было выпушено в 2012 году. Машина получила новую внешность, она стала чуть длинней и уже.

Для того чтоб Логан оставался по прежнему дешевым, конструкторам пришлось отказаться от сложных выштампованных деталей кузова. В минимальном наборе опций нет подушек безопасности, электроусилителя руля и электростеклоподъемников. Так же было решено не создавать новые моторы для второго поколения модели, а оставить хорошо показавшие себя, проверенные временем двигателя. В комплектациях Рено Логан не устанавливался ксенон, в фарах всегда были галогеновые лампы, по этому свет оставлял желать лучшего. Так как свет напрямую влияет на безопасность движения, водителю необходимо знать какие установлены лампы, а так же умение их заменить.

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

Снять бампер и защитный чехол с фары.
Демонтировать фару, отключив питающие провода и тросик корректора.
Снять с люка дальнего/ближнего света защитную крышку.
Освободить пружинный фиксатор и вытащить лампу.
Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

чистые хлопчатобумажные перчатки или ткань;
лампа на замену;
руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Защитная крышка на штатном месте

Блок-фара Рено Логан 1 со снятой защитной крышкой

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Снятие колодки и уплотнителя

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

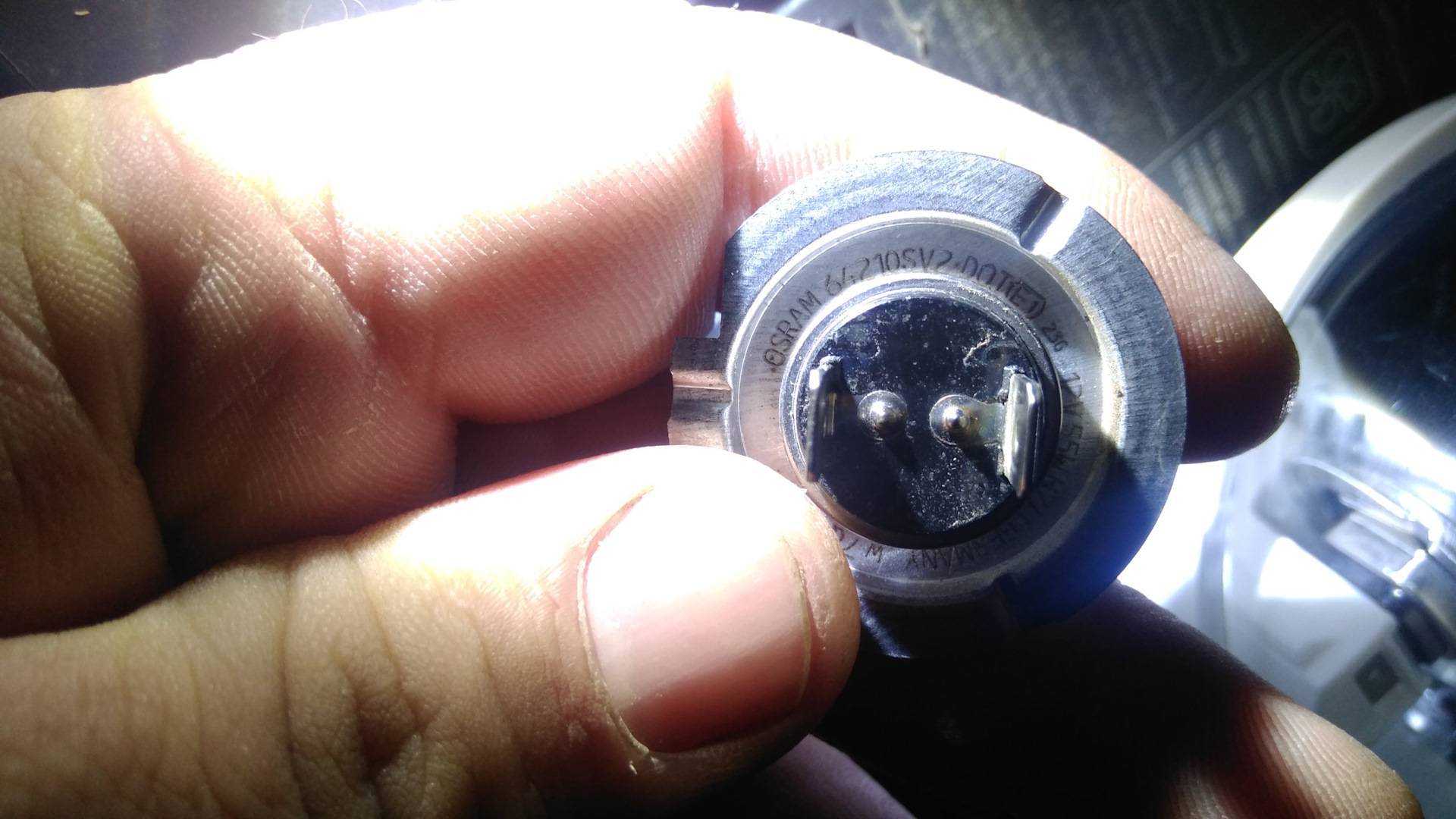

Лампочка дальнего/ближнего света под пружинным фиксаторомСнятая лампа

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Блок-фара Рено Логан II

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Смена источников света ПТФ

ПТФ – это противотуманные фары. И чтобы заменить в них источники освещения, в случае с Рено Логан 2-го поколения придется выполнить такую последовательность действий:

Вскрыв фару, провернуть лампу всего лишь на треть в направлении «против часовой» и высвободить из отражателя.
1. Поверните лампу на треть оборота против часовой стрелки и выньте ее из отражателя. 2. Отожмите фиксатор крепления колодки жгута проводов, отсоедините колодку противотуманной фары и снимите источник света.
Отжать фиксатор крепления колодки жгута проводков.
Отделить колодку от лампочки «противотуманки» и снять ее.
Выполнить установку нового элемента освещения в обратной последовательности.

Замена Лампы Ближнего Света Рено Логан 2

замена лампы ближнего света

Производительность автомобильных фар определяет его безопасность. Прежде всего, это относится к лампам ближнего света, которые, в дополнение к обеспечению требуемого уровня освещения, также применяются к элементу дизайна. Во время работы устройства становятся мутными, что приводит к значительному снижению мощности света. Любой владелец автомобиля обязан следить за состоянием ламп. Водитель должен использовать автомобиль только с рабочей оптикой и своевременно заменять ближний, дальний и дальний свет.

Renault Logan первого поколения (2004, 2005, 2006, 2007, 2008, 2009), рестайлинговой версии (2009, 2010, 2011, 2012, 2013, 2014, 2015) и второго издания (2014, 2015, 2016, 2017) независимо от типа двигателя (1,4 л или 1,6 л) и кузова, а в дополнение к MSV они характеризуются высоким качеством оптических элементов, долговечностью и практичностью.

Некоторые различия в деталях следует отметить в моделях до и после 2009 года (фазы 1 и 2.7). Однако схема замены и маркировка необходимых ламп остаются прежними.

Типы установленных ламп и правила выбора

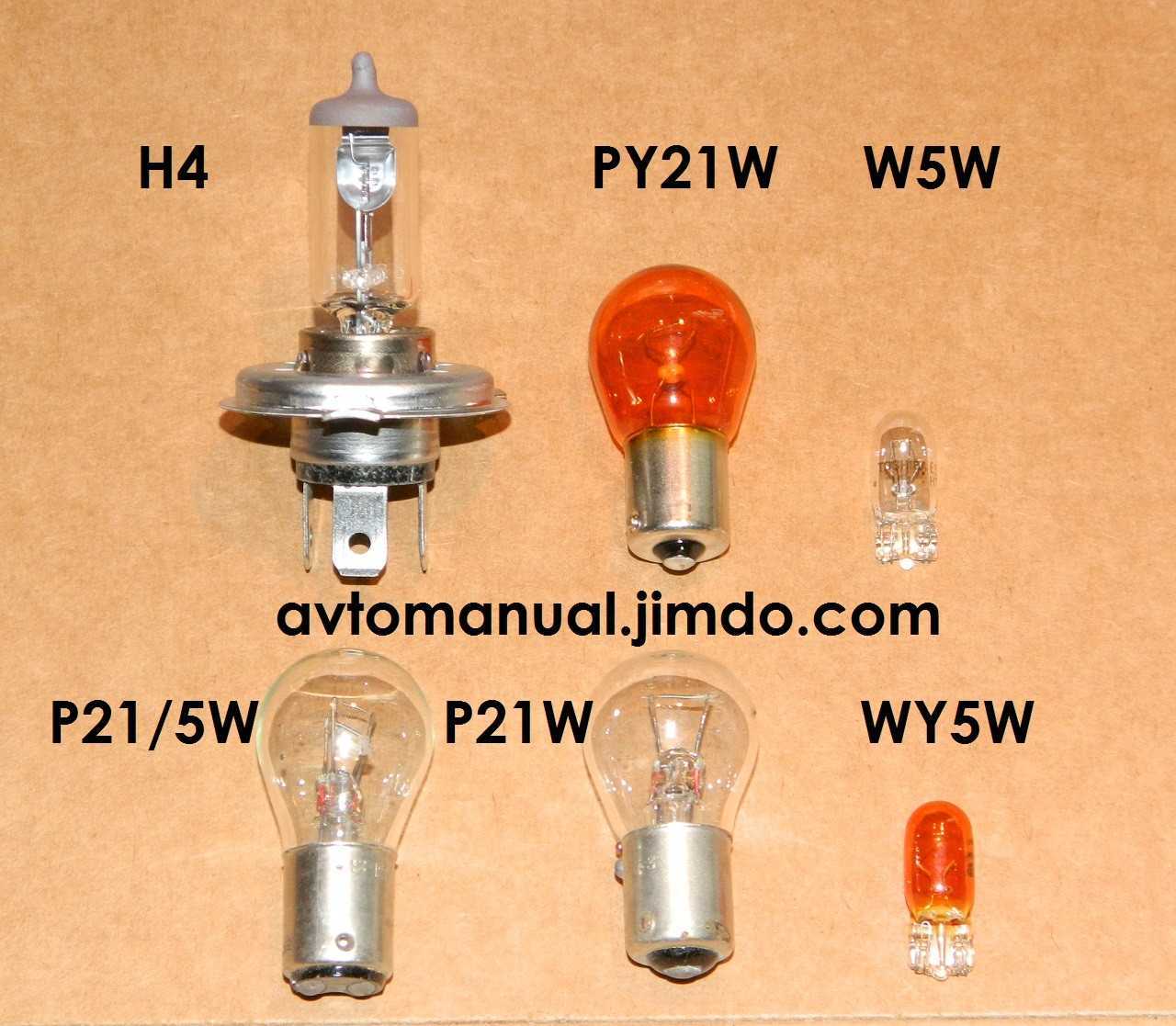

Для всех поколений Renault Logan крышка ближнего света. H4. Они выполняют функцию ближнего и дальнего освещения благодаря наличию двух нитей. Это обеспечивает автоматическую замену лампы ближнего света вместе с дальним светом.

Стоит задуматься лампа с указанной базой в денежном выражении это дороже для двух отдельно приобретенных продуктов H7 и H1.

Замена фар Opel Astra j.

Опционально при необходимости замена ближний свет, лучший вариант. купить деталь, которая работает как можно дольше. Производитель не имеет четких рекомендаций по выбору осветительных приборов, но опытные владельцы автомобилей и механики рекомендуют заменять обычные осветительные приборы новыми от Philips, Osram и Narva. Лампочки также имеют хорошие технические характеристики и долгий срок службы. Хотя они имеют немного более высокую цену, чем китайские аналоги, к сожалению, они дополняются гарантией и получили много положительных отзывов на онлайн-форумах водителей.

Кроме того, при выборе того, что еще называют светильниками другой марки, следует учитывать следующие особенности:

Замена лампы ближнего света на Renault Логан 2

замена лампы ближнего света на Рено Логан 2 дом. ксеноновые лампы. дешево, доставить товар бесплатно.

Мощность. Ксеноновые и галогенные лампы будут светиться максимально ярко из-за интенсивности потока, а диоды не обеспечивают необходимого направления света;
Долговечность. Высокая мощность ламп не приводит к самой продолжительной жизни. Стоит выбирать изделия в диапазоне 12-13 вольт мощностью 55/60 Вт;
Тип. Лампы делятся на светодиодные, галогенные и ксеноновые. Выбор зависит от предпочтений водителя и размера бюджета.

Важно! Срок службы лампы ближнего света составляет примерно один год, после чего детали сгорят

Замена ближнего света у Nissan X следует.

Особенности замены

Когда осветительные приборы сгорели и пришло время заменить осветительные приборы, вам не следует спешить в мастерскую. Работа выполнена самостоятельно.

В сети вы найдете видео и фото о замене ламп на Renault Войдите и используйте их как инструкции.

Замена лампы на нужную фару не вызовет никаких затруднений. Учитывая большой объем капюшона, конечно, загляните в саму розетку. Процесс в левой лампе более сложный: на этой стороне есть батарея, которую нужно извлечь.

Чтобы извлечь аккумулятор, снимите крепление с земли и плюс и удалите. Вам понадобятся ключи для 10 и 8 и головка гнезда для 13.

Процесс замены:

После снятия аккумулятора крышка фары с замком будет видна.
Место для фото 9
Чтобы добраться до лампочки, защелка зажата, а крышка выдвинута лично.
Под крышкой. резиновая прокладка и патрон для лампы. Эти пункты должны быть удалены.
Лампа его снимают металлические ножки, на его место устанавливают новую.

Предупреждение! Нельзя прикасаться к колбе пальцами: это приведет к тому, что жир попадет на его поверхность, которая в одно время сгорит, испарится и осядет на оптике, ухудшая качество освещения. Используйте только чистые перчатки.

Сборка обратная. В конце установки все огни должны быть включены и проверены.

Замена Киа на ближний свет, видео.

Причина отсутствия сияние ближний свет активирует предохранитель в соответствии с другим застрявшим реле, которое отвечает за работу передней оптики. В этом случае может потребоваться очистить реле в противном случае. замена предохранитель. Если после замены подсветка не подойдет владельцу автомобиля, необходимо отрегулировать осветительное оборудование, выбрав оптимальное направление движения конусной балки.

голоса

Рейтинг статьи

Установка новых габаритных огней сзади

Инструкция:

Отсоединить минусовую клемму.
Отключить проводку задних огней.
Отделить и вынуть обивку багажника.
Открутить саморезы крепления фары.
Достать задний фонарь и отщелкнуть панель крепления лампочек.
Вытянуть неработающую лампочку (для этого необходимо ее повернуть).
Вставить новые габаритные огни – нажать и повернуть до упора.
Установить обратно панель и фонарь, закрепить обшивку багажника.

Процесс того, как заменить лампочку габарита на Рено Логан одинаков на новых и старых моделях – конструкция почти не претерпела изменений. Порядок действий для правой и левой лампы один и тот же.

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:. Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно. Открывается капот и подготавливается отвертка или другой инструмент для регулировки

Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом. Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости. Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Процесс работы

Можно сначала открутить три самореза, отвечающих за крепление защиты двигателя соединённой к бамперу либо снять две клипсы её крепления.

Для освобождения клипс, центральная часть поворачивается и вынимается.Здесь на видео хорошо показано снятие клипс:

Снятие переднего бампера на Рено Логан

Если убрать только клипсы, то защита снимется вместе с бампером. Вторая половина защиты крепится аналогично.

Затем торексом на 20 откручиваем крепёж бампера к подкрылку.

После того, как отдали крепёж подкрылка, появится доступ к креплению бампера к крылу, откручиваем это соединение. Удобно использовать удлинитель с головкой на Х10.

То же самое проделываем с другой стороны…

После того, как открутили боковые крепления бампера, откручиваем нижние 3 крепления, используя торекс на 30.

Далее отдаём болты сверху, это 4 точки крепежа, аналогично с помощью торекса на 30.

Отдав сверху крепёж, снимаем сам бампер.

При этом важно знать, если установлены противотуманные фары, то разъединяем разъём перед снятием. На этом демонтаж переднего бампера своими силами заканчивается. На этом демонтаж переднего бампера своими силами заканчивается

На этом демонтаж переднего бампера своими силами заканчивается.
