Конденсаторы: виды и важные для применения особенности

Как правильно соединять конденсаторы

Чтобы узнать, как подключить конденсатор правильно, нужно разобраться, к какому именно типу он относится. Данных электронных приборов существует огромное множество. Все конденсаторы подразделяются на две группы:

полярные (электролитические) – подключая их, необходимо учитывать, где у детали плюсовой, а где минусовой контакт;
неполярные (все остальные) – эти конденсаторы способны работать от переменного тока, у них не бывает положительных и отрицательных клемм.

Затем нужно учесть конструкцию электронного компонента. С этой точки зрения конденсаторы могут быть:

Выводными. Подключаются к плате с помощью тонких медных ножек, покрытых (лужёных) для защиты слоем припоя.
Для поверхностного монтажа (SMD). В основном применяются в компактной электронике. Очень миниатюрны, часто в поперечнике не превышают 1 мм.

Также важно принять во внимание рабочее напряжение конденсатора. Это особенно принципиально для электролитических приборов данного типа, ведь при превышении их номинального вольтажа они, вероятнее всего, взорвутся, разбрызгивая во все стороны кипящий электролит

Не менее критичен порог максимального напряжения и для прочих видов конденсаторов, особенно имеющих мелкие габариты и не способных длительно выдерживать перегрузки.

Последний, но не наименее важный фактор, который следует учесть при соединении конденсаторов, – это их ёмкость. Она измеряется в микрофарадах (в честь Майкла Фарадея). Это их главная характеристика, поэтому конденсаторы часто называют электрическими ёмкостями. В некоторых электронных устройствах этот параметр может существенно отклоняться как в меньшую, так и в большую сторону. В других – недопустимо погрешность и на 1 %.

Как подключать конденсаторы

Какие характеристики/свойства конденсаторов нужно знать

Типы конденсаторов и их применение. Основные характеристики конденсаторов, они расположены на самом устройстве в виде текста, там же указаны и фирма-производитель, дата изготовления и тип. Основной параметр конденсатора выражается в его номинальной емкости. По ГОСТу, если емкость колеблется в промежутке от 0 до 9999 пФ, то показатель отображается без упоминания единицы (пикофард), а в случае от 10000 пикофардов до 9999 микрофардов – с цифрой и единицей (мкФ или uF).

Остальные параметры, такие как рабочая температура или приоритетность постоянного, или переменного тока, зачастую не наносятся.

История

Прототип современного конденсатора был сконструирован в 1745 году одновременно двумя учеными: голландским физиком Питером ван Мушенбруком и немецким лютеранским клириком Эвальдом Юргеном фон Клейстом. Первый назвал свое изобретение «Лейденской банкой», второй – медицинской банкой. Сходство в названиях было неслучайным – устройство, как немца, так и голландца, представляло собой стеклянную банку с двумя оловянными обкладками, расположенными на ее наружной и внутренней поверхностях, с вставленной в горлышко пробкой из диэлектрика, которую пронизывал металлический стержень с цепью. Заряжалось такое устройство от очень популярной в те времена электрофорной машины. Накапливаемый при этом на обкладках заряд был небольшой – не более 1 микрокулона.

Изобретённые в 1745 году «банки» в течение последующих 200 лет практически не изменились. Только в середине 50-х годов XX века во время активного развития производства различных радиодеталей стали выпускаться первые накопители сравнительно небольших размеров. При этом они стали использоваться в различных бытовых приборах, электрическом инструменте, позднее – компьютерах.

К сведению. Современные радиодетали данного вида обладают большим разнообразием форм, размеров и характеристик: от самых больших и мощных ионисторов до мелких накопителей, применяемых в печатных платах компьютеров, в контроллерах бытовой техники.

«Лейденская банка» и современный накопитель заряда

Параллельное и комбинированное соединение

Выделяются другие способы соединения, а именно комбинированное и параллельное подключение конденсаторов. Для них справедливы иные физические законы.

Энергия конденсатора

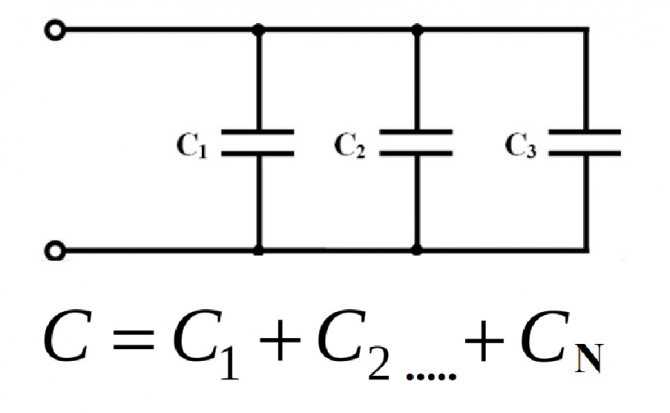

Напряжение всей группы при параллельном соединёнии конденсаторов равно вольтажу самого наименьшего из них. Т.е., если имеется цепь из трёх конденсаторов на 16, 25 и 50 В, то максимум, который на них можно подать, это 16 В. В такой схеме к каждой отдельной ёмкости будет приложено полное напряжение источника питания.

Ёмкость такой батареи складывается. Вызвано это виртуальным сложением площадей обкладок всех отдельных конденсаторов. На языке физики это выглядит так:

Cобщ.пар = С1 + С2 + … + Сn.

Зачем нужно такое соединение? Оно используется для увеличения ёмкости конденсаторов, например, в высоковольтной части сварочных инверторов и многих мощных блоках питания.

Дополнительная информация. Параллельное соединение позволяет снизить общее внутреннее сопротивление сборки, следовательно, и её нагрев. Тем самым можно увеличить срок службы ёмкости.

Комбинированное (смешанное) соединение наиболее сложное. В нём встречаются как последовательные, так и параллельные элементы. Расчёт параметров таких схем даётся с опытом. Для простоты его принято изучать по треугольнику, разбивая на более простые части.

Из схемы очевидно, что конденсаторы C1 и C2 включены последовательно. Их общую ёмкость можно рассчитать по вышеописанной формуле – Cобщ.посл. Далее схема упрощается. Здесь уже имеются два параллельных конденсатора Cобщ.посл и C3. Вычисляется по вышестоящей формуле Cобщ.пар. В итоге сложный для восприятия элемент цепи превращается в один эквивалентный конденсатор. Данная методика описывает алгоритм упрощения, с помощью которого можно рассчитывать гораздо более сложные конденсаторные фигуры (квадрат, куб и т.п.).

Поведение конденсатора в цепи переменного тока

Если говорить строго, то через конденсатор не проходит ни постоянный, ни переменный ток, так как между обкладками находится изолятор, в котором свободные электрические заряды двигаться не могут.

Включение конденсатора в цепь постоянного тока равносильно разрыву этой цепи. Что же касается переменного тока, то он будет протекать по цепи, в которую включен конденсатор, благодаря периодическому заряду и разряду этого конденсатора. Действительно, когда происходит заряд конденсатора, то электрические заряды, например электроны, на одной обкладке накапливаются, а с другой обкладки уходят. При этом они, конечно, двигаются по соединительным проводам, подключенным к обкладкам конденсатора. Такое же движение зарядов, только в противоположном направлении, происходит и при разряде конденсатора.

Если включить конденсатор в цепь переменного тока, то он будет периодически заряжаться то в одной полярности, то в противоположной. Это значит, что электроны будут накапливаться то на одной, то на другой обкладке, и каждый раз при заряде и разряде свободные электроны будут двигаться по цепи, в которую включен конденсатор, не попадая, однако, в изолятор, включенный между обкладками. А поскольку под действием переменного напряжения в цепи конденсатора двигаются заряды, то мы считаем, что конденсатор пропускает переменный ток, хотя и в этом случае заряды не проходят через изолятор.

Конденсатор влияет на величину переменного тока в цепи, и поэтому (по аналогии с законом Ома) его часто рассматривают как сопротивление. Это так называемое емкостное сопротивление обозначается буквой х_с и так же, как и обычное сопротивление, измеряется в омах. Величина х_с зависит от частоты переменного тока и от емкости С конденсатора: с уменьшением емкости конденсатора, так же как и с уменьшением частоты переменного тока, емкостное сопротивление конденсатора увеличивается (рис. 80, 81, лист 87). Эту зависимость удобно записать в виде простой формулы:

Смысл этой формулы весьма прост: чем меньше емкость С, тем меньше зарядов будет двигаться к обкладкам при каждом заряде и разряде конденсатора; чем меньше частота переменного тока, тем реже будет заряжаться и разряжаться конденсатор. Отсюда следует, что с уменьшением f и С уменьшается ток в цепи, или, иными словами, растет сопротивление конденсатора.

Этот вывод имеет огромное практическое значение. Так, например, если нам понадобится включить в цепь конденсатор с очень маленьким емкостным сопротивлением, то емкость этого конденсатора нужно будет выбирать с учетом частоты переменного тока в цепи. Для высоких частот можно будет взять конденсатор небольшой емкости, а вот для низких частот емкость конденсатора придется взять большой. Это хорошо иллюстрируется простым примером. На частоте 100 кгц конденсатор емкостью 100 пф обладает емкостным сопротивлением х_с=16 ком. При уменьшении частоты в 1000 раз, то есть на частоте 100 гц, сопротивление конденсатора возрастет в 1000 раз и станет равным 16 000 ком (16 Мом). Для того чтобы при уменьшении частоты емкостное сопротивление не изменилось, нужно увеличить емкость конденсатора. Сопротивление 16 ком на частоте 100 гц будет иметь конденсатор емкостью 100 000 пф (0,1 мкф).

Из приведенной выше формулы следует также, что уменьшение емкости конденсатора связи С_св (лист 85) приведет к росту сопротивления этого конденсатора, а следовательно, к уменьшению тока в цепи антенны. Поэтому емкость С_св нельзя брать слишком малой.

Сказанное можно пояснить еще иначе. Конденсатор связи и колебательный контур Lк С_к можно рассматривать как делитель напряжения, к которому приложена э. д. с, действующая между зажимами А («антенна») и З («земля»). Мы не будем пока говорить о том, чему равно сопротивление колебательного контура — даже без этого ясно: чем больше емкостное сопротивление конденсатора связи, тем меньшая часть э. д. с. будет действовать на нижней части делителя — на контуре и подключенной к нему цепи детектор — телефон.

Читать дальше — Трансформаторная связь

Условия работы

Необходимость создания определённого запаса относительно Uном (0,5…0,6 его значения) вызвана тем, что, нагреваясь, электролит выделяет газы. Длительная работа при повышенном напряжении будет вызывать нагрев, а скапливающиеся газы разорвут корпус.

Если схема включения позволит электролитическому двухполюснику работать в цепи переменного тока, то стоит обратить внимание на рабочую частоту 50 Гц. При работе на высоких частотах уменьшают подаваемое на него напряжение

Осторожно

ЭК большой ёмкости рассчитаны на длительное сохранение заряда на своих обкладках

Осторожно. ЭК большой ёмкости рассчитаны на длительное сохранение заряда на своих обкладках. У элементов с малым током утечки этот разряд долгое время будет равен номинальному значению

Поэтому для работы с конденсатором необходимо разрядить его принудительно

У элементов с малым током утечки этот разряд долгое время будет равен номинальному значению. Поэтому для работы с конденсатором необходимо разрядить его принудительно.

Выводы элемента соединяются между собой при помощи резистора в 1 Мом (0,5 Вт). Если закоротить выводы отвёрткой, можно испортить элемент.

Принцип работы и характеристики конденсаторов

Устройство конденсатора представляет собой две металлические пластинки-обкладки, разделенные тонким слоем диэлектрика. Соотношение размеров и расположения обкладок и характеристика материала диэлектрика определяет показатель емкости.

Разработка конструкции любого типа конденсатора преследует целью получение максимальной емкости в расчете на минимальные размеры для экономии пространства на печатной плате устройства. Одна из наиболее популярных по внешнему виду форм — в виде бочонка, внутри которого скручены металлические обкладки с диэлектриком между ними. Первый конденсатор, изобретенный в городе Лейдене (Нидерланды) в 1745 году, получил название «Лейденской банки».

Принципом работы компонента является способность заряжаться и разряжаться. Зарядка возможна благодаря нахождению обкладок на малом расстоянии друг от друга. Близкорасположенные заряды, разделенные диэлектриком, притягиваются друг к другу и задерживаются на обкладках, а сам конденсатор таким образом хранит энергию. После отключения источника питания компонент готов к отдаче энергии в цепи, разряду.

Параметры и свойства, определяющие рабочие характеристики, качество и долговечность работы:

электрическая емкость;
удельная емкость;
допускаемое отклонение;
электрическая прочность;
собственная индуктивность;
диэлектрическая абсорбция;
потери;
стабильность;
надежность.

Способность накапливать заряд определяет электрическую емкость конденсатора. При расчете емкости нужно знать:

площадь обкладок;
расстояние между обкладками;
диэлектрическую проницаемость материала диэлектрика.

Для повышения емкости нужно увеличить площадь обкладок, уменьшить расстояние между ними и использовать диэлектрик, материал которого обладает высокой диэлектрической проницаемостью.

Для обозначения емкости используется Фарад (Ф) — единица измерения, получившая свое название в честь английского физика Майкла Фарадея. Однако 1 Фарад — слишком большая величина. Например, емкость нашей планеты составляет менее 1 Фарада. В радиоэлектронике используются меньшие значения: микрофарад (мкФ, миллионная доля Фарада) и пикофарад (пФ, миллионная доля микрофарада).

Удельная емкость рассчитывается из отношения емкости к массе (объему) диэлектрика. На этот показатель влияют геометрические размеры, и повышение удельной емкости достигается за счет снижения объема диэлектрика, но при этом повышается опасность пробоя.

Допускаемое отклонение паспортной величины емкости от фактической определяет класс точности. Согласно ГОСТу, существует 5 классов точности, определяющих будущее использование. Компоненты высшего класса точности применяются в цепях высокой ответственности.

Электрическая прочность определяет способность удерживать заряд и сохранять рабочие свойства. Заряды, сохраняющиеся на обкладках, стремятся друг к другу, воздействуя на диэлектрик

Электрическая прочность — важное свойство конденсатора, определяющее длительность его использования. В случае неправильной эксплуатации произойдет пробой диэлектрика и выход компонента из строя

Собственная индуктивность учитывается в цепях переменного тока с катушками индуктивности. Для цепей постоянного тока не берется в расчет.

Диэлектрическая абсорбция — появление напряжения на обкладках при быстром разряде. Явление абсорбции учитывается для безопасной эксплуатации высоковольтных электрических устройств, т.к. при коротком замыкании существует опасность для жизни.

Потери обусловлены малым пропусканием тока диэлектриком. При эксплуатации компонентов электронных устройств в разных температурных условиях и разной влажности свое влияние оказывает показатель добротности потерь. На него также влияет рабочая частота. На низких частотах сказываются потери в диэлектрике, на высоких — в металле.

Стабильность — параметр конденсатора, на который также оказывает влияние температура окружающей среды. Ее воздействия делятся на обратимые, характеризуемые температурным коэффициентом, и необратимые, характеризуемые коэффициентом температурной нестабильности.

Надежность работы конденсатора в первую очередь зависит от условий эксплуатации. Анализ поломок говорит о том, что в 80% случаев причиной выхода из строя является пробой.

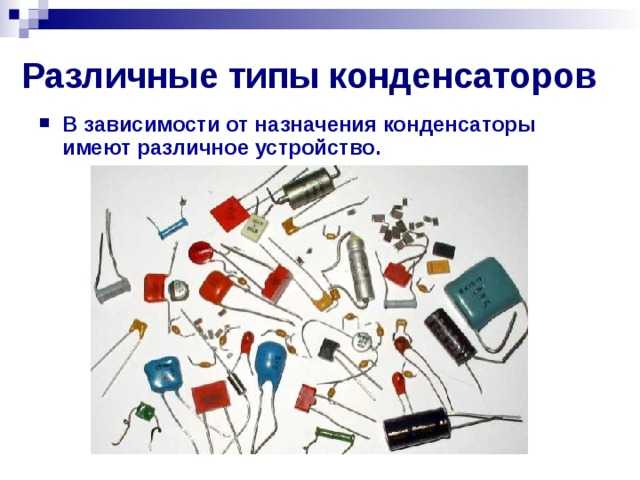

В зависимости от назначения, типа и области применения различаются и размеры конденсаторов. Самые маленькие и миниатюрные, размерами от нескольких миллиметров до нескольких сантиметров, используются в электронике, а самые крупные — в промышленности.

Основные характеристики

Главным рабочим параметром является емкость, от которой зависит способность конкретной модели накапливать заряд. Следует разделять номинальную и фактическую емкость, так как на практике использования вторая величина может быть меньше. Диапазон значений по объему может варьироваться от 1 до 50 мкФ, а в некоторых случаях максимум достигает и 10 000 мкФ. Важен и показатель энергетической плотности, во многом определяемый конструкцией изделия. Наибольшей плотностью характеризуются крупноформатные типы конденсаторов, у которых масса обкладки с электролитом существенно превышает вес корпуса. К примеру, при емкости в 10 000 мкФ с напряжением в 0,45 кВт и массой порядка 2 кг плотность может достигать 600-800 Дж/кг. Как раз такие модели выгодно использовать для длительного хранения энергии. Помимо этого, рабочие свойства конденсаторов определяются допуском. Речь идет как раз о погрешности в соотношении показателей реальной и номинальной емкости. Данная величина выражается в процентах и в среднем составляет 20-30 %. В некоторых направлениях радиотехники применяются изделия с 1 % допуска.

Устройство и назначение конденсатора

Конденсатор – это теплообменный блок, в котором происходит переход хладагента из газообразного состояния в жидкое. При этом тепло от сжатых паров хладагента отдается охлаждающей среде. Таким образом происходит снижение температуры хладагента и его конденсация. Чаще всего в качестве охлаждающей среды применяют воздух или воду.

Следовательно, конденсатор предназначен для охлаждения парообразного хладагента и сжижения при высоком давлении. Для различных марок хладагентов температура конденсации составляет от 70 0С до 30 0С. Так как конденсатор обладает достаточно небольшими габаритными размерами и устроен достаточно компактно, то весь процесс охлаждения и конденсации паров хладагента должен происходить быстро.

Этого добиваются специальной конструкцией теплообменника. Обычно он представляет собой змеевик, выполненный из медных, алюминиевых или стальных трубок. Для улучшения теплообмена также используются трубчатые или пластинчатые конденсаторы с оребрением алюминиевыми пластинами.

Благодаря тому, как устроен конденсатор, он выполняет две немаловажные функции. Во-первых, он обеспечивает постепенное охлаждение сжатых паров и их равномерную конденсацию. Во-вторых, после перехода хладагента в жидкое состояние происходит его охлаждение с одновременным снижением давления в системе.

Где применяются конденсаторы

Работа электронных, радиотехнических и электрических устройств невозможна без конденсаторов.

В электротехнике их используют для сдвига фаз при запуске асинхронных двигателей. Без сдвига фаз трехфазный асинхронный двигатель в переменной однофазной сети не функционирует.

Конденсаторы с ёмкостью в несколько фарад — ионисторы, используются в электромобилях, как источники питания двигателя.

Для понимания, зачем нужен конденсатор, нужно знать, что 10-12% измерительных устройств работают по принципу изменения электрической ёмкости при изменении параметров внешней среды. Реакция ёмкости специальных приборов используется для:

регистрации слабых перемещений через увеличение или уменьшение расстояния между обкладками;
определения влажности с помощью фиксирования изменений сопротивления диэлектрика;
измерения уровня жидкости, которая меняет ёмкость элемента при заполнении.

Трудно представить, как конструируют автоматику и релейную защиту без конденсаторов. Некоторые логики защит учитывают кратность перезаряда прибора.

Ёмкостные элементы используются в схемах устройств мобильной связи, радио и телевизионной техники. Конденсаторы применяют в:

усилителях высоких и низких частот;
блоках питания;
частотных фильтрах;
усилителях звука;
процессорах и других микросхемах.

Легко найти ответ на вопрос, для чего нужен конденсатор, если посмотреть на электрические схемы электронных устройств.

Применение конденсаторов в электротехнике

В данном пункте разберемся с типами конденсаторов, но уже не по конструкции, а по применению.

Начнем изучение с пусковых конденсаторов. Как известно у электродвигателей пусковой ток гораздо выше, чем номинальный рабочий ток. И так как конденсатор может отдать ток очень большой величины, то параллельно лини питания подключается элемент большей емкости. Если таким же образом установить конденсатор после трансформатора и диодного моста, то его уже можно будет называть сглаживающим. Дело в том, что скорость зарядки конденсатора велика, и он будет заряжаться пиками, полученными от выпрямленного переменного напряжения.

Пусковой и сглаживающий конденсатор

Может возникнуть вопрос, почему после выпрямления переменного тока напряжение поднимается? Переменное напряжение обычно считается как среднеквадратичное, но в вершине своей амплитуды оно имеет гораздо выше значение, и конденсатор заряжается этими пиками и стремится держать это максимальное напряжение.

В импульсных блоках питания для сглаживания применяются одновременно разные типы конденсаторов (обычно оксидные и керамические), подключенных параллельно. Электролитические элементы ввиду своей большой емкости хорошо сглаживают низкочастотные пульсации большой амплитуды. А керамические конденсаторы хороши тем, что имеют минимальное внутреннее сопротивление и хорошо сглаживают высокочастотные пульсации.

Чтобы перейти к следующим сценариям применения, нужно принять тот факт, что конденсатор проводит переменный ток. Разберемся подробнее. В тот момент, пока конденсатор заряжается, по цепи передвигаются заряженные частицы (что и является течением тока). При постоянном токе движение частиц в цепи происходит только в то время, пока конденсатор заряжается. При переменном же токе полярность постоянно меняется и конденсатор будет постоянно заряжаться, и из-за этого будет поддерживаться течение тока. Уменьшая емкость конденсатора можно ограничивать мощность, подаваемую к нагрузке. При одинаковой емкости, но увеличивая частоту переменного тока и соответственно процесса зарядки, можно пропустить через конденсатор ток большей величины. Использующие такой принцип работы конденсаторы называются гасящими или балластными.

Разделительные конденсаторы (межкаскадные) как правило используют на звуковом усилении. Для того, чтобы транзистор усиливал сигнал, нужно переменный звуковой сигнал сместить полностью в постоянную сторону (перемещение переменного синуса в одну из полярностей). По сути получается постоянный, но пульсирующий ток. Транзистор полученный результат усиливает, и остается подать сигнал на динамик. Но это невозможно, так как ток имеет постоянную составляющую. Если после усиливающего каскада поставить конденсатор, то он вычтет из сигнала всю постоянную составляющую. В итоге получится чистый синусоидальный сигнал. Если уменьшить емкость используемого конденсатора, то можно обрезать низкие частоты. Данные частоты имеют большую ширину волны и не впишутся в меньшую емкость компонента.

В заключение стоит отметить, что конденсаторы применяются в паре с другими радиокомпонентами. Такие связки используются для создания всевозможных колебательных контуров, частотных фильтров и цепей обратной связи.

Подстроечные (полупеременные) конденсаторы.

Особенностью этих конденсаторов является то, что их емкость изменяется в процессе производства РЭА (регулировки), а в процессе эксплуатации емкость таких конденсаторов должна сохраняться постоянной и не изменяться под воздействием вибрации и ударов.

Они могут быть с воздушным или твердым диэлектриком. На рис. 15,а показано устройство подстроенного конденсатора с твердым диэлектриком типа КПК (конденсатор подстроечный керамический). Такой конденсатор состоит из основания 2 (статора) и вращающего диска 1 (ротора). На основание и диск напылены серебряные пленки полукруглой формы. При
вращении ротора изменяется площадь перекрытия пленок, а следовательно, емкость конденсатора. Как правило, минимальная емкость (когда пленки не перекрыты) составляет несколько пикофарад, а при полном перекрытии пленок емкость конденсатора будет максимальной, величина этой емкости составляет несколько десятков пикофарад. От ротора и
статора сделаны внешние выводы 3 и 4. Плотное прилегание ротора к статору обеспечивается прижимной пружиной 5.

На рис. 15,б показано устройство подстроечного конденсатора с воздушным диэлектриком. На керамическом основании 1 установлены колонки 2 для крепления пластин статора 3. Пластины ротора 4 закреплены на оси ротора 5. Посредствам пружины — токосъема 6 ротор подключается к соответствующим точкам принципиальной схемы. Крепление конденсатора осуществляется с помощью колонок 7, имеющих внутреннюю резьбу.


а)	б)

Рис. 15 — Устройство подстроечных конденсаторов
а — с твердым диэлектриком, б — с воздушным диэлектриком

Вариконды

Это конденсаторы, емкость которых зависит от напряженности электрического поля. Они выполняются на основе сегнетоэлектриков (титаната бария, стронция, кальция и т.д). Для них характерны высокие значения относительной диэлектрической проницаемости и ее сильная зависимость от напряженности электрического поля и температуры. Применяются вариконды как элементы настройки колебательных контуров. Если вариконд включить в цепь резонансного LC контура и изменять постоянное напряжение, подводимое к нему от источника, имеющего высокое внутренее сопротивление (оно необходимо для того, чтобы источник не ухудшал добротность колебательного контура), то можно изменять резонансную частоту этого контура.

Варикапы

Это конденсаторы, емкость которых изменяется за счет изменения расстояния между его обкладками путем подведения внешнего напряжения. Варикап — это одна из разновидностей полупроводникового диода, к которому подводится обратное напряжение, изменяющее емкость диода. Благодаря малым размерам, высокой добротности, стабильности и значительному изменению емкости варикапы нашли широкое применение в РЭА для настройки контуров и фильтров.

Последовательное соединение конденсаторов.

Керамические конденсаторы

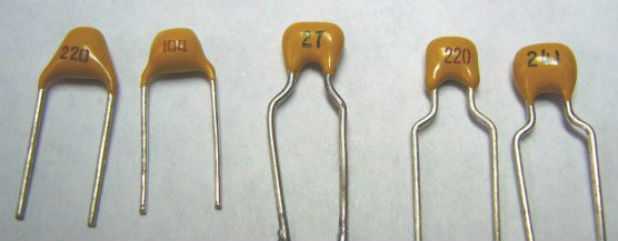

Керамические конденсаторы или керамические дисковые конденсаторы сделаны из маленького
керамического диска, покрытого с двух сторон проводником (обычно серебром).

Карамические конденсаторы

Благодаря довольно высокой относительной диэлектрической проницаемости (от 6 до 12) керамические
конденсаторы могут вместить достаточно большую емкость при относительно малом физическом размере.
Диапазон емкости этого типа конденсаторов — от нескольких пикоФарад (пФ или pF) до нескольких микроФарад
(мФ или uF). Однако их номинальное напряжение, как правило, невысокое.

Маркировка керамических конденсаторов обычно представляет собой трехзначный числовой код,
обозначающий значение емкости в пикофарадах. Первые две цифры указывают значение емкости.
Третья цифра указывает количество нулей, которые нужно добавить.

Например, маркировка 103 на керамическом конденсаторе означает 10 000 пикоФарад или 10 наноФарад.
Соответственно, маркировка 104 будет означать 100 000 пикоФарад или 100 наноФарад и.т.д.
Иногда к этому коду добавляют буквы, обозначающие допуск. Например, J = 5%, K = 10%, M = 20%.

Конденсатор из поликарбоната

Конденсаторы из поликарбоната — это конденсаторы, в качестве диэлектрика которых используется поликарбонат. Эти типы конденсаторов доступны в диапазоне емкости от 100 пФ до 10 мкФ и имеют рабочее напряжение до 400 В постоянного тока. Эти поликарбонатные конденсаторы могут работать в диапазоне температур от -55 ° C до + 125 ° C без снижения номинальных значений.

Данные конденсаторы не используются в высокоточных устройствах из-за их высоких уровней допуска от 5% до 10%. Конденсаторы из поликарбоната также используются для переменного тока. Иногда они также встречаются в импульсных блоках питания.
