Обозначение по ГОСТ
Во-первых, определимся с названием.
Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:
Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.
Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).
Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).
Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.
Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.
Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:
плас class=»aligncenter» width=»500″ height=»244″
резины или каучука
металла
СПЭ – сшитого полиэтилена
Самыми современными марками считаются кабели из сшитого полиэтилена.
То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Популярные марки кабельной продукции
В удобной и наглядной табличной форме приведены наиболее известные и востребованные марки моно- и мультижильных проводов, а также короткое описание способов прокладки и сфер применения.
Однопроволочный проводник | Многопроволочный проводник | ||
Марка | Места монтажа | Марка | Места монтажа |
ВВГ
NYM АВВГ ПуВ |
Кирпич и бетон в штробе, в т.ч. в жилых помещениях и на промобъектах. Механическое воздействие не приветствуется | ПВС
ШВВП ПуГВ |
Трубы и провод-каналы с многочисленными изгибами. Для временного энергопитания энергоустановок, в т.ч. в помещениях офисного и промназначения |
АВБбШв
АСБ СКл |
Бронированные марки, которые применяют при прокладке электролиний в земле и траншеях, тоннелях, коллекторах и шахтах, заводских помещениях с агрессивной средой | МГШВ
ВВП ПВС |
Подключение нестационарных приборов, мобильных промустройств, домашней техники, бытовых и промышленных удлинителей, переносных светильников |
НЛФ | Контактная сеть электро-транспорта (локомотивы, электрички, трамваи, троллейбусы | ПГВА
КРПТ ПТЛ200 ПуГВ |
Автомобильная электро-проводка, аудиоприборы и системы |
ПНСВ
АПВ |
Особые марки нагревательных кабелей для прокладки в бетоне в холода для быстрого застывания раствора | UTP
FTP |
Информационные марки типа «витая пара» |

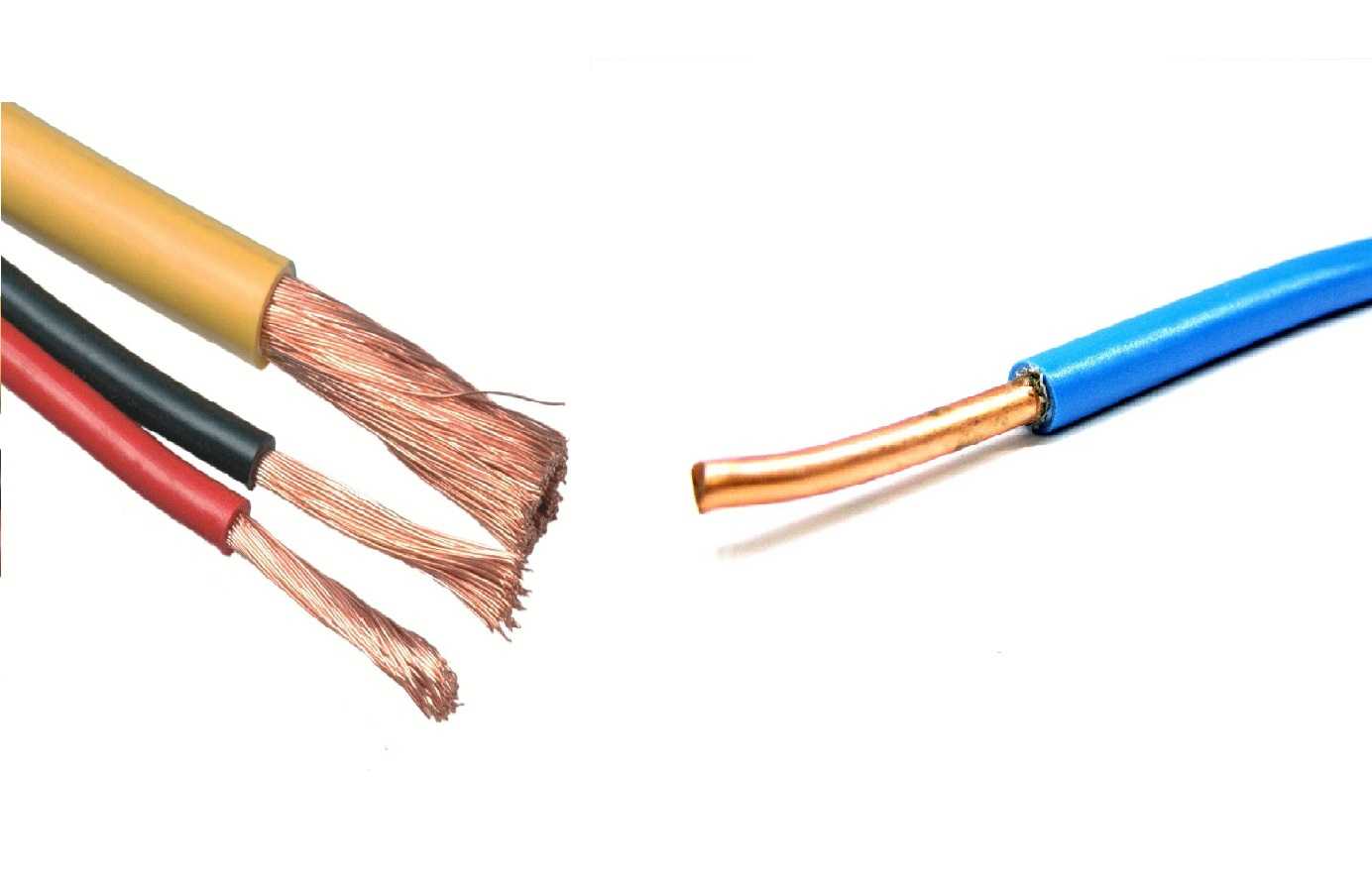

Преимущества и недостатки моножильных и мультижильных проводов
Выбирая тип проводника, который наилучшим образом подойдет для использования на конкретном объекте, необходимо соотнести технические параметры и условия эксплуатации, а также максимально учесть все достоинства и недостатки проводного изделия. Основные плюсы и минусы, которые помогут определить какой кабель лучше, одножильный или многожильный
, мы постарались собрать в Таблице.
Тип кабеля | Преимущества | Недостатки |
Моно-
жильный |
— удобен для монтажа квартирной проводки. Не требует спецклемм, для соединения окончаний достаточно их надежной скрутки и изолирования. Не нужна опрессовка при подключении автоматов, розеток или выключателей. Как следствие, ускоряется процесс монтажа | — постоянный физические нагрузки, например, перегибы, скручивания или изломы крайне плохо влияют на срок службы |
— имеет максимальную жесткость по сравнению с мультижилой. Это позволяет «навечно» зафиксировать изделие в разводной конструкции, к примеру, в штробе или на щите. Данный фактор важен при работе с кабельными изделиями большого сечения | — невысокий уровень гибкости и эластичности (1-2 класс) | |
— может функционировать в высокочастотных цепях | — плохо переносит вибронагрузки | |
— более доступная стоимость, по сравнению с многожильными кабелями | ||
— период эксплуатации может достигать 30 лет | ||
Мульти-
жильный |
— повышенная гибкость (3-6 класс) за счет тонких скрученных проводников, эластичность, стойкость к износу | — сложность в применении в высокочастотных цепях; |
— простота укладки на сложных трассах, в коммутационных коробах и разветвленных кабель-каналах. В одну коробку/канал можно положить несколько проводов, в отличие от жесткой моножилы с аналогичным сечением | — относительно высокая цена; | |
— высокий уровень проводимости; возможность использования в соединительных контурах разного рода оборудования и станков | — интенсивное окисление, приводящее к снижению эффективного рабочего сечения проводников | |
— низкая нагреваемость за счет большой общей площади мультипроволочного проводника | — небольшой срок службы, до 5 лет | |
— применение специальных соединительных клемм в разы повышает надежность эксплуатации, существенно снижается токовое сопротивление и энергопотери |
В конечном итоге, ответ на вопрос «какой кабель лучше, одножильный или многожильный
» дает специалист, заказчик или непосредственный исполнитель, он же принимает решение о выборе типа провода.
Класс гибкости
Однопроволочные и многопроволочные провода отличаются классом гибкости. Это понятие характеризует способность кабеля к изгибам без повреждений. Всего 6 классов гибкости, где 1 — самый жёсткий, а 6 — самый гибкий.
Например, у одножильного провода ПВ-1 — класс гибкости 1, а у провода с мягкой многопроволочной жилой ПВ-4 — класс гибкости 4. В этом конкретном случае класс гибкости заложен в маркировке.

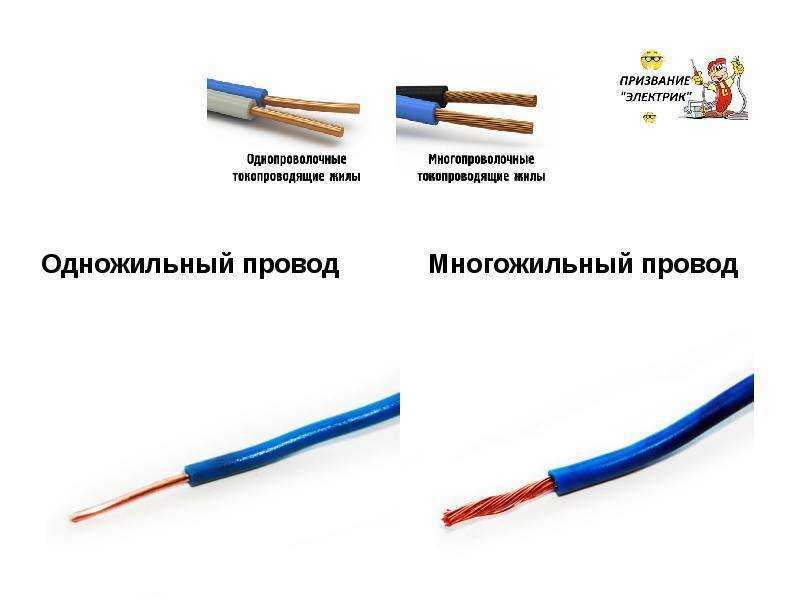

На рисунке ниже вы видите в чем разница в структуре жил кабелей разного класса гибкости. Можно убедится, что кабели с классом гибкости больше 2 многожильные, причём чем больше класс, тем больше жилок.
4 причины, почему одножильный провод лучше многожильного
Причина 1: более жесткий кабель
У одножильного кабеля провода более жесткие, чем у многожильного, поэтому при изгибе он лучше держит форму. Когда мы организовываем проводку, нам необходимо проходить прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, поэтому форму он держать не будет. То есть проще будет уложить ВВГнг, чем многожильный ПВС.
Конечно, временную проводку открытого типа, которую нужно будет таскать по объекту, проще выполнить многожильным проводом, так как одножильный попросту переломается. Однако, дома мы проводку скрываем под слоем штукатурки, поэтому двигаться провод никуда не будет. Гибкость многожильного провода является преимуществом для удлинителей, электроустановок переносного типа, открытых динамических проводок, но не для домашней проводки.
Причина 2: проще выполнять соединение
Соединение проводов в распредкоробках должно выполняться путем пайки, опрессовки, сварки или сжимами (ПУЭ п. 2.1.21). Одножильные провода побеждают многожильные по количеству «удобных» способов соединения. Давайте поясним.
- Винтовые клеммники. Зажимать клеммником одножильный провод проще, чем многожильный. Одна жила хорошо прижимается, а когда их много, тогда некоторые могут «расползтись», тем самым уменьшается площадь контакта.
- Клеммники WAGO. Клеммники имеют прижимную пластину, которая зажимает провод. Здесь в принципе можно легко зажать как одну жилу, так и многожильный проводник, поэтому данный тип соединений подойдет для обоих проводников.
- Сварка. Сварка подходит для обоих типов проводников. Однако, как и в случае с винтовым клеммником, выполнение соединения гораздо проще на одножильном проводе, чем на многожильном. Одножильный достаточно скрутить в скрутку и «капнуть» сваркой — качество соединения будет отличным. Для соединения многожильного потребуется определенная сноровка, так как во время сварки можно перепалить некоторые жилки.
- Опрессовка. При использовании специализированного инструмента опрессовка и тех и других проводников выполняется одинаково легко. Поэтому в данном случае «удобство» монтажа для одножильных и многожильных кабелей наравне.
- ЭксплуатацияЭто нужно знать: 6 главных проблем клеммников WAGO
- Пайка. Вот здесь наконец побеждает многожильный провод, так как его паять проще. Место соединения получается меньше по размеру, так как жилки можно завести друг в друга и легко скрутить.
- СИЗ. Для СИЗ также нет какого-то лидера — оба проводника легко соединять колпачком. Кстати нашей статьи вы можете узнать, как можно делать соединения колпачками СИЗ за 30 секунд.
Как видим, соединять любой провод можно любым способом (согласно правилам ПУЭ), однако не каждый будет удобен. Так в нашем «рейтинге удобства» соединения побеждает одножильный провод. Но повторимся, что это касается исключительно домашней скрытой проводки.
Причина 3: проще подключение розеток и выключателей
Разъемы в розетке выполнены по тому же принципу, что и в винтовых клеммниках, поэтому прижим выполняется болтиком (или болтиком и пластиной). Если розетка расположена в труднодоступном месте, например, в углу дома или внизу над плинтусом, то одножильным проводом вы без труда попадете в разъемы, а многожильным нужно еще постараться. Также многожильный может распушиться и пару жил выскользнут из разъема (как показано на картинке), а вы этого не заметите, и тогда площадь контакта будет меньше и при большой нагрузке он будет подгорать.С выключателями тоже самое, ведь принцип соединения там такой же, как в розетках.
Причина 4: цена
В среднем одножильный кабель стоит дороже многожильного в рамках одного сечения и одного бренда. Например, ВВГ 3х2,5 мм2 стоит в среднем 48 рублей за 1 м, а ПВС того же сечения 60 рублей. Если делать проводку для всего дома, то разница в закупке будет существенная.
Итак, подводя итог, скажем, что для монтажа скрытой проводки в доме выгоднее и удобнее использовать одножильный медный кабель. Если хотите положить многожильный ПВС, потребуется монтировать кабель-канал, а это дополнительные расходы.
Соединение одножильного и многожильного провода
Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода
В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции
Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:
- Скруткой, как указано на фото ниже.
- Скруткой с последующей пайкой.
- С помощью клеммника.
- Надев наконечники под болт и опрессовав их.
После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.
Но так как скрутки запрещены согласно главы 2.1 ПУЭ п. 2.1.21 этот способ подойдет для временного соединения. Лучше сделать колечки, залудить их и соединить под болт, или использовать наконечники с кольцевыми клеммами. Также можно использовать клеммники типа WAGO.
Достоинства и недостатки
Когда функционально жилы собраны под единой оболочкой, то такой провод удобнее в прокладывании, особенно в труднодоступных лотках и кабель-каналах. Его оболочка защищает все жилы одновременно, т. е. налицо явная экономия в трудозатратах, на расходе материала изоляции. Но есть один бич всех многожильных проводов — это капиллярность, т. е. втягивание влаги с разделанного торца через полости между изолированными жилами. С этой целью полости заполняются резиной или подобными негорючими наполнителями.

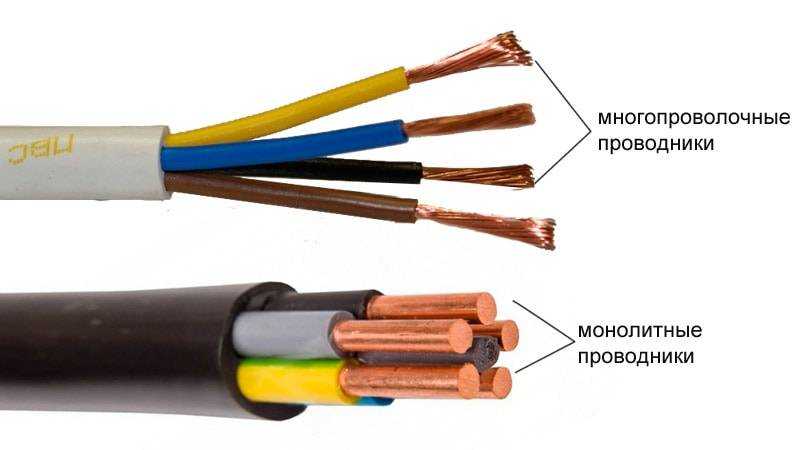

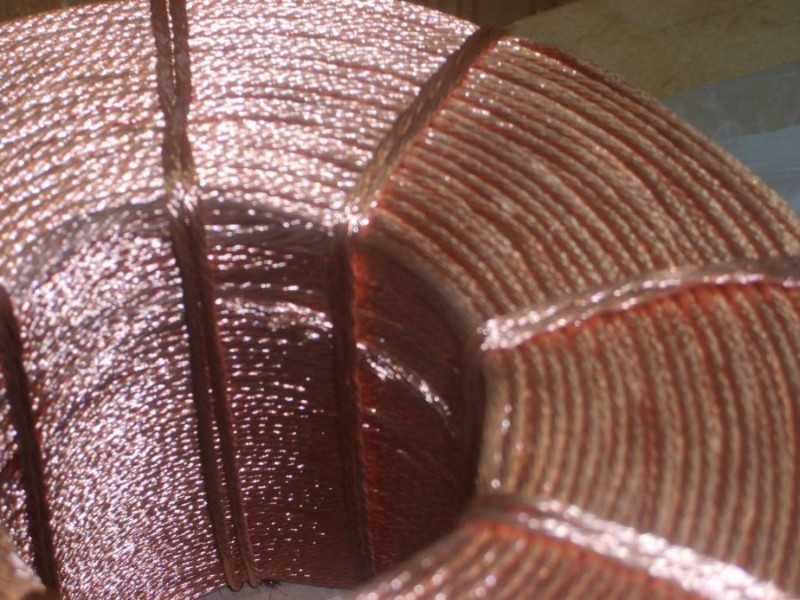

Многожильные и одножильные кабеля
Одножильные мягкие медные провода, например, широко используются в автомобилестроении, где роль «минуса» играет сам корпус автомобиля, при разводке электропроводки в помещениях, сборке щитов освещения и распределительных шкафов, акустике.
Одножильные провода из меди незаменимы в электрических проводках к розеткам и осветительным приборам. Каждому электрику знакома процедура, когда в отсутствие штатного провода он вынужден распускать ножом многожильный кабель, извлекая оттуда отдельные изолированные жилы для выполнения задач по разводке групп розеток.
Вам это будет интересно Особенности ответвительного зажима
Важно! Изоляция и медный проводник одножильного провода должны выдерживать многократные перегибы при посадке розеточного модуля на место
Разновидности по типу исполнения
Для электротехнических работ могут использоваться провода с одной, двумя или тремя жилами. Известны также и многожильные образцы. Медная продукция может иметь разную форму:
Плоские с двумя или тремя монолитными жилами. Имеют удвоенную изоляцию и преимущественно прокладываются под слоем штукатурки.
Круглой формы с тремя монолитными жилами, имеющими тройной тип изоляции. Подходит для укладки под стяжку. Возможно наземное и подземное размещение в трубах.
Круглый провод многожильный медный. У них тройной вид изоляционной защиты.
У кабеля помимо изоляционного слоя может быть реализован дополнительный способ защиты. Это обусловлено целями использования и сферой применения. Например, изготавливается продукция с бронированием, термо- и водостойкий провод, с защитой от давления извне.
Жилы могут иметь одно цветовое исполнение или быть разноцветными. Последний способ – это цветовой способ маркировки. Например, красное, черное или коричневое покрытие имеет фазная составляющая, светло-голубое «ноль», а желтое или зеленое – заземление. А вот в одноцветных моделях идентификация ведется по месту расположения – жила в центре является заземлением.
Выбираем между одножильным и многожильным проводом
Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.
Достоинства одножильных проводов
Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.
Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.
Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку
В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.
Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):
- Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
- Зажимные клеммы WAGO идеально подходят для одножильного провода.
- Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
- Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
- Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.
Достоинства многожильных проводов
Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».
Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.
Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.
Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.
Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.
При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.
Как правильно выбрать кабель?
Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев
Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества
В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.
Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:
- марка;
- название производителя;
- соответствие ГОСТу или техническим условиям.
Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.
Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.
Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.
Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.
Тип провода обозначается буквами:
- «К» – контрольный;
- «П» – плоский;
- «Ш», «У» – установочный;
- «М» – монтажный;
- «МГ» – монтажный с гибкой жилой.
Обозначения и расшифровка внутренней изоляции жил:
- «В» или «ВР» – изоляция оплетки резиновая;
- «П» – полиэтиленовая изоляция;
- «Пв» – используется вулканизирующий полиэтилен;
- «Пс» – применяется самозатухающий полиэтилен;
- «С» – свинцовая наружная оплетка.
Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».
Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.
Далее буква характеризует тип провода:
- «НГ» – огнестойкий, негорючий;
- «Б» – бронированный;
- «LS» – при плавлении не выделяет дым.
Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.
Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.
