Что такое резистор и для чего нужен
Пассивный элемент, имеющий определенное сопротивление (постоянное или переменное) называют резистором. Более точное определение вам не даст никто, но эта простая формулировка тем не менее отражает основное свойство этого радиоэлемента.
Для полноты картины, приводим определение из «Википедии»:
Есть еще сопротивления с нелинейными характеристиками, которые изменяют параметры в зависимости от различных условий: температуры, напряжения, света и т.д. Они хоть и являются сопротивлениями, но имеют отдельные названия (варистор, термистор и т.д.), немного иное обозначение и другие технические характеристики. В этой статье речь пойдет о постоянных и переменных резисторах, но тех, которые имеют линейные характеристики (почти линейные, так как идеала нет).
Называют эти элементы либо «резистор» либо «сопротивление». Первое название — произошло от латинского resistо, что переводится как сопротивление. Оба названия отражают основное предназначение этого элемента — изменять сопротивление электрической цепи. На схемах европейского происхождения постоянный резистор обозначается в виде небольшого прямоугольника. На американских схемах принято другое обозначение — в виде ломаной линии. В любом случае рядом со значком стоит латинская буква R и число, которое обозначает номер элемента.
Как выглядит резистор: наиболее типичные виды постоянных резисторов и обозначение в схемах
В небольших схемах рядом с обозначением может стоять номинал, в больших в отдельной таблице (спецификации) прописан тип резистора и его параметры.
Обозначение резисторов на схеме с указанием номинального сопротивления
Без резистора не обходится ни одна схема. Ни электрическая, ни электронная. Назначение резисторов в цепи может быть таким:
- для ограничения тока;
- для создания падения напряжения до определенного значения.
Например, в цепи течет определенный ток, но надо использовать элемент, который не рассчитан на такой ток. В этом случае ставят резистор, после которого ток понижается до нужного уровня. Что делает резистор в схеме? Понижает ток до приемлемого значения. В этом случае часто называют их токоограничивающими — по той задаче, которую они выполняют. Аналогично поступают и с напряжением, только рассчитывается в данном случае не ток, а напряжение.
Виды резисторов: внешний вид постоянных сопротивлений. Справа SMD резистор — предназначен для поверхностного монтажа
Если говорить о внешнем виде, чаще всего, представляют собой небольшого размера цилиндр, от торцов которого отходят монтажные ножки. Чаще всего они выполнены из проволоки, реже из металлической ленты. Бывают резисторы в виде прямоугольного параллелепипеда (керамические) и в виде небольшого прямоугольника (SMD технология) для поверхностного монтажа на печатных платах.
Преимущества и недостатки термометров сопротивления
При сравнении с термопарой можно упомянуть следующие минусы ТС:
- высокую стоимость;
- обязательное использование внешнего источника стабилизированного электропитания;
- ограниченный рабочий диапазон.
Плюсы:
- линейный график измеряемых параметров;
- точность;
- корректная компенсация искажений от соединительных проводов.
Выбор подходящего датчика организуют на основе подготовленных критериев. Кроме базовых технических параметров, уточняют допустимые габариты, условия эксплуатации. Для продления срока службы необходимы регулярные проверки состояния термосопротивления и других компонентов измерительной схемы.
Переменные резисторы
Переменные резисторы, как правило, имеют минимум три вывода: от концов токопроводящего элемента и от щеточного контакта, который может перемещаться по нему. С целью уменьшения размеров и упрощения конструкции токопроводящий элемент обычно выполняют в виде незамкнутого кольца, а щеточный контакт закрепляют на валике, ось которого проходит через его центр.
Таким образом, при вращении валика контакт перемещается по поверхности токопроводящего элемента, в результате сопротивление между ним и крайними выводами изменяется.
В непроволочных переменных резисторах обладающий сопротивлением то-копроводящий слой нанесен на подковообразную пластинку из гетинакса или текстолита (резисторы СП, СПЗ-4) или впрессован в дугообразную канавку керамического основания (резисторы СПО).
В проволочных резисторах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе. Для надежного соединения между обмоткой и подвижным контактом провод зачищают на глубину до четверти его диаметра, а в некоторых случаях и полируют.
Существуют две схемы включения переменных резисторов в электрическую цепь. В одном случае их используют для регулирования тока в цепи, и тогда регулируемый резистор называют реостатом, в другом — для регулирования напряжения, тогда его называют потенциометром. Показанное на рис. 5 условное графическое обозначение используют, когда необходимо изобразить реостат в общем виде.
Для регулирования тока в цепи переменный резистор можно включить диумя выводами: от щеточного контакта и одного из концов токопроводящего элемента (рис. 6,а). Однако такое включение не всегда допустимо.
Рис. 5. Реостаты и переменные резисторы — условное обозначение.
Если, например, в процессе регулирования случайно нарушится соединение щеточного контакта с токопроводящим элементом, электрическая цепь ока-1 жется разомкнутой, а это может явиться причиной повреждения при
бора. Чтобы исключить такую возможность, второй вывод токопроводящего элемента соединяют с выводом щеточного контакта (рис. 6,б). В этом случае даже при нарушении соединения электрическая цепь не будет разомкнута.
Общее обозначение потенциометра (рис. 6,в) отличается от символа реостата без разрыва цепи только отсутствием соединения выводов между собой.
Рис. 6. Обозначение потенциометра на принципиальных схемах.
К переменным резисторам, применяемым в радиоэлектронной аппаратуре, часто предъявляются требования по характеру изменения сопротивления при повороте их оси.
Так, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между выводом щеточного контакта и правым (если смотреть со стороны этого контакта) выводом токопроводящего элемента изменялось по показательному (обратному логарифмическому) закону.
Только в этом случае наше ухо воспринимает равномерное увеличение громкости при малых и больших уровнях сигнала. В измерительных генераторах сигналов звуковой частоты, где в качестве частотозадающих элементов часто используют переменные резисторы, также желательно, чтобы их сопротивление изменялось по логарифмическому или показательному закону.
Если это условие не выполнить, шкала генератора получается неравномерной, что затрудняет точную установку частоты.
Промышленность выпускает непроволочные переменные резисторы, в основном, трех групп:
- А — с линейной,
- Б — с логарифмической,
- В — с обратно-логарифмической зависимостью сопротивления между правым и средним выводами от угла поворота оси ф (рис. 47,а).
Резисторы группы А используют в радиотехнике наиболее широко, поэтому характеристику изменения их сопротивления на схемах обычно не указывают. Если же переменный резистор нелинейный (например, логарифмический) и это необходимо указать на схеме, символ резистора перечеркивают знаком нелинейного регулирования, возле которого (внизу) помещают соответствующую математическую запись закона изменения.
Рис. 7. Переменный резистор с обратно-логарифмической зависимостью сопротивления.
Резисторы групп Б и В конструктивно отличаются от резисторов группы А только токопроводящим элементом: на подковку таких резисторов наносят токопроводящий слой с удельным сопротивлением, меняющимся по ее длине. В проволочных резисторах форму каркаса выбирают такой, чтобы длина витка высокоомного провода менялась по соответствующему закону (рис. 7,6).
Типы корпуса[]
Исполнение корпусов резисторов (как и многих других деталей) может подразумевать различные способы монтажа — установка на плату под отверстия или на поверхность, пайку на провода, под клеммы и др, а также они могут быть изготовлены в составе микросхем и микросборок.
Поверхностный монтаж
Резисторы поверхностного монтажа стандартно выпускаются в корпусах типоразмеров 0402 (1005), 0603 (1608), 0805 (2012), 1206 (3216) и т. п.
Монтаж на провода
Наиболее распространён монтаж на провода переменных резисторов, которые закрепляются на лицевой панели прибора и резисторов, выступающих в роли датчиков (термо-, фоторезисторы).
Принцип работы
Резистор устанавливается в электрической цепи для ограничения тока, протекающего через цепь. Величина напряжения, которая на нем упадет, рассчитывается просто – по закону Ома:
U=IR
Падением напряжения называется то количество Вольт, которые появляются на выводах резистора, когда через него протекает ток. Соответственно, если на резисторе у нас упало напряжение, и через него протекает ток – значит на нём выделяется в тепло определенная мощность. В физике есть известная всем формула для нахождения мощности:
P=UI
Или для ускорения расчетов иногда удобно пользоваться формулой мощности через сопротивление:
P=U2/R=I2R

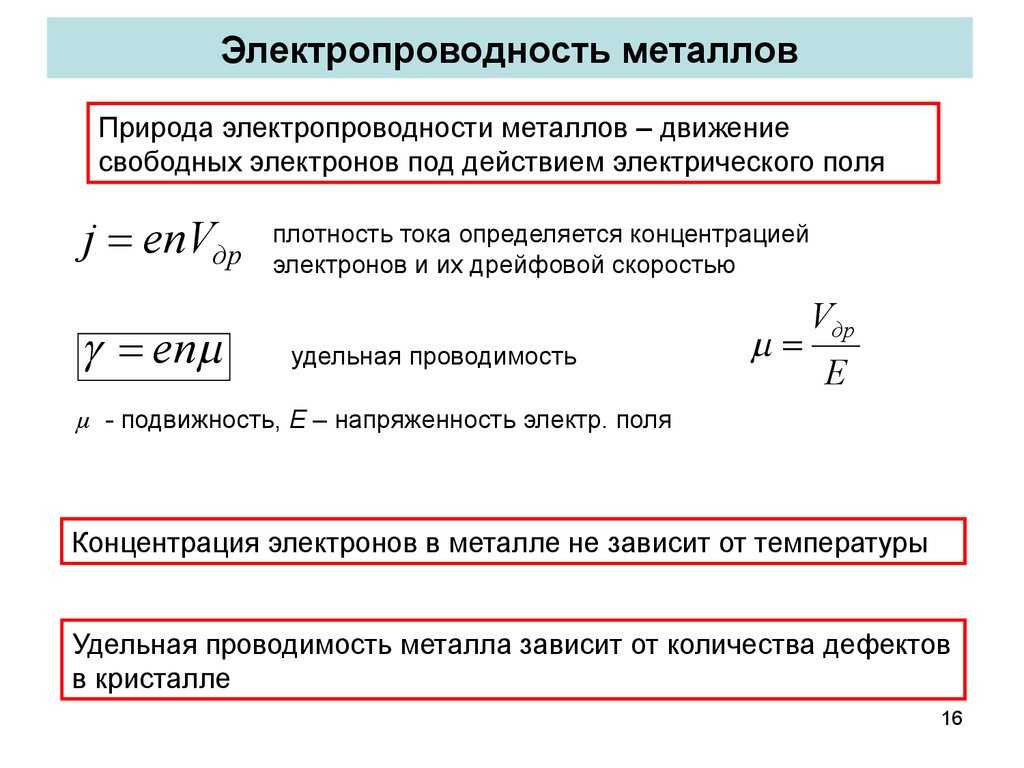

Как работает резистор? У каждого проводника есть определенная внутренняя структура. При протекании электрического тока электроны (носители зарядов) сталкиваются с различными неоднородностями структуры вещества и теряют энергию, она то и выделяется в виде тепла. Если вам сложно понять, то принцип работы сопротивления простыми словами можно сказать так:

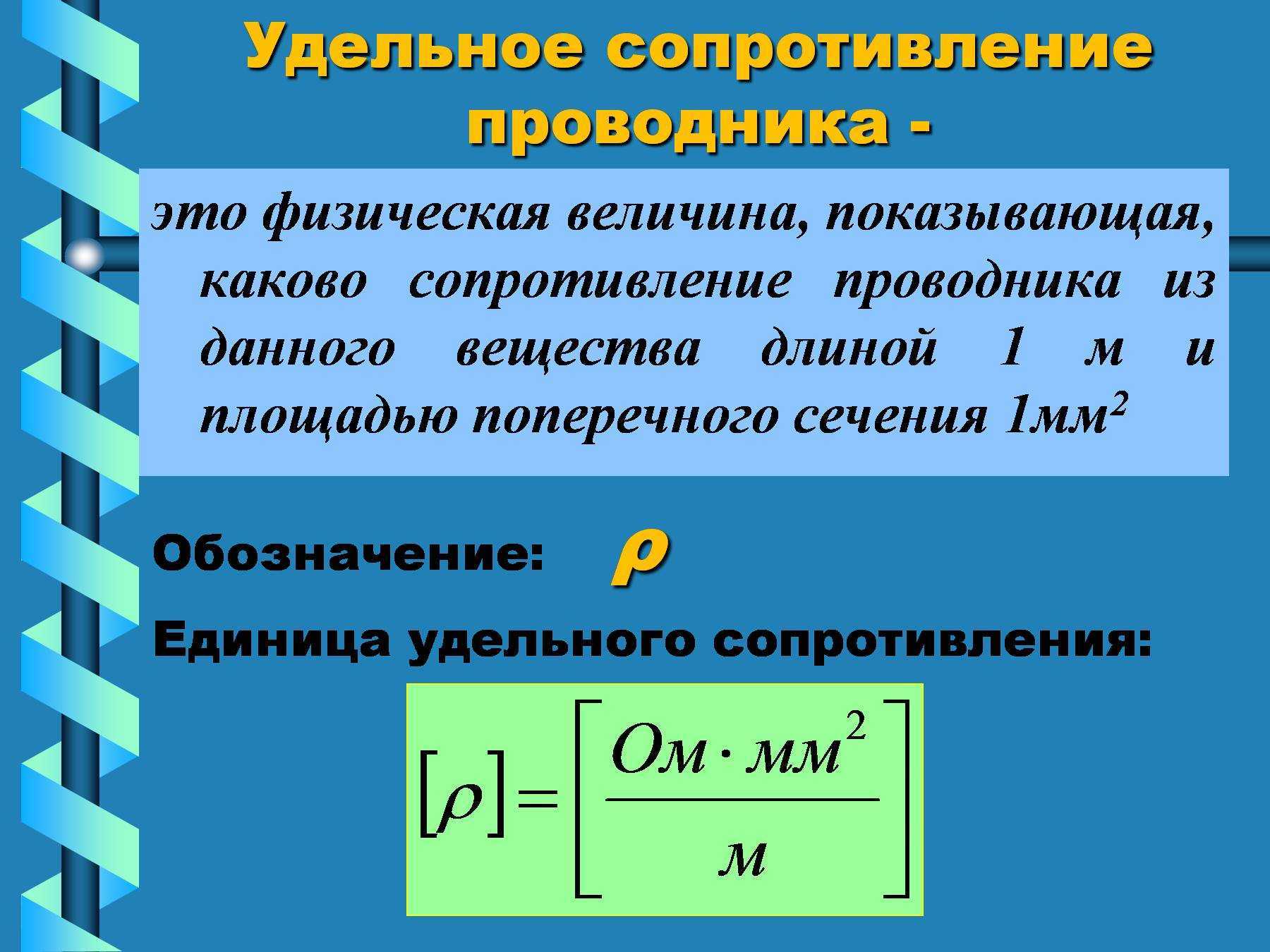

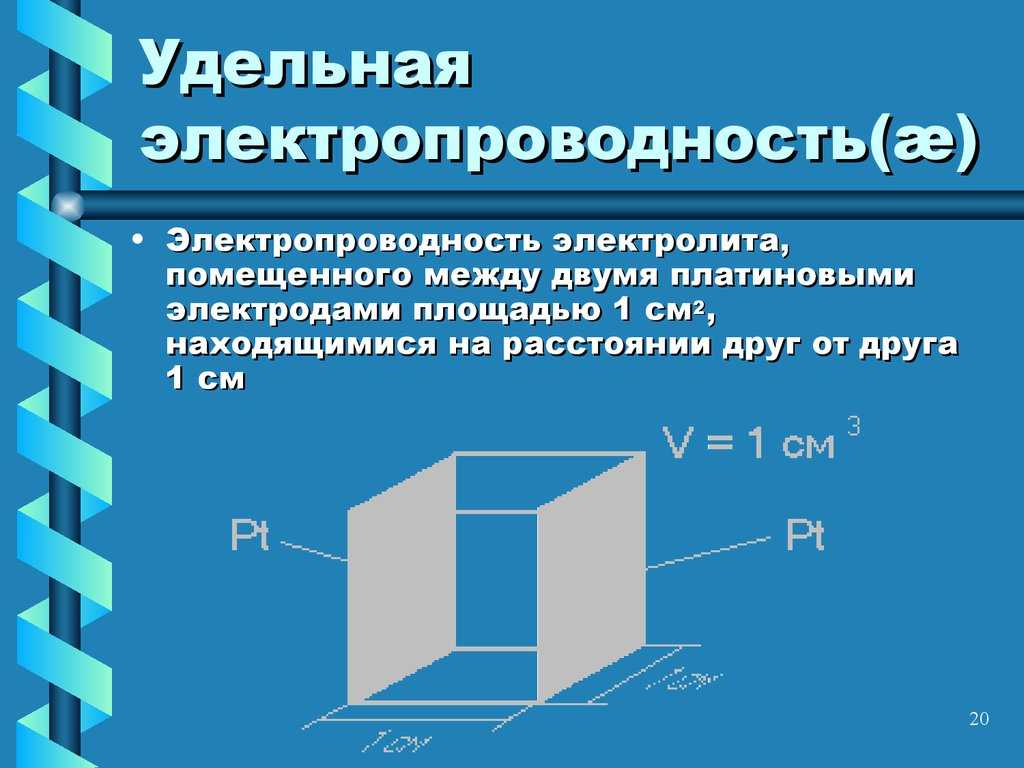

Это величина, которая показывает насколько сложно протекать электрическому току через вещество. Она зависит от самого вещества – его удельного сопротивления.
Где: р – удельное сопротивление, l – длина проводника, S – площадь поперечного сечения.
Свойства в теории и практике
Главное свойство этого радиокомпонента – сопротивление. Измеряется в омах (Ом).
Начнем с концепции активного сопротивления. Он назван так потому, что он есть во всех материалах (даже в сверхпроводниках, пусть и 0,00001 Ом). А для резисторов он как раз и является основным.
Что говорит теория
Теоретически резистор имеет постоянное сопротивление, которое не зависит от внешних условий (температуры, давления, напряжения и т.д.).
График зависимости тока от напряжения простой.
В идеальных математических условиях резистор имеет только одно активное сопротивление. По типу бывают нелинейные и линейные резисторы.
Что на самом деле
Фактически все резисторы имеют нелинейную зависимость тока от напряжения. То есть его стойкость зависит еще и от внешних условий, в частности, от температуры.
Конечно, эта зависимость не такая, как у полупроводников, но она существует. И что самое главное, у этого радиокомпонента есть емкость и индуктивность. Помимо активного сопротивления существует еще и реактивное сопротивление.
Например, для постоянного тока сопротивление составляет 200 Ом, а при высоких значениях индуктивности на частотах выше 2 кГц сопротивление уже будет 250 Ом.
Поэтому резисторы изготавливаются из разных материалов. Они бывают керамическими, углеродными, проволочными и имеют разные допуски и погрешности. SMD-часть имеет меньшую емкость и индуктивность, чем DIP.
Также существуют специальные типы резисторов с более выраженной нелинейной вольт-амперной характеристикой. Если для обычных резисторов график токового напряжения немного нелинейный, то для данного типа деталей он лавинообразный.
Их стойкость сильно зависит от внешних условий, а не как обычно:
- Термистор. Сопротивление увеличивается или уменьшается из-за влияния температуры;
- Варистор. Он меняет свои свойства в зависимости от приложенного напряжения;
- Фоторезистор. Сопротивление уменьшается, если на него воздействует свет;
- Экстензометр. При деформации (сжатие, механическое напряжение) его прочность изменяется.
Кроме того, еще одной характеристикой активного сопротивления является выделение тепла при прохождении электрического тока. Когда электрический ток течет по замкнутой цепи, электроны сталкиваются с атомами. И тогда выделяется тепло. Теплота измеряется в мощности. Он рассчитывается на основе напряжения и тока.
Одна из популярных функций резисторов – снижение напряжения и ограничение тока. Например, если через резистор проходит ток 0,25 А и на нем падает напряжение 1 В, мощность, которая будет рассеиваться на нем, составит 0,25 Вт.
Поэтому некоторые детали меняют свое сопротивление, даже если они для этого не предназначены. Это свойства материала. А если резистор проволочный, то при нагревании он расширяется и его проводимость ухудшается. Следовательно, детали имеют допуск, измеряемый в процентах.
И по этой причине бывают резисторы с разной мощностью рассеивания. Вы не можете поставить резистор 0,125 Вт вместо резистора 1 Вт. Он начнет нагреваться, трескаться, потемнеть. И тогда он сгорит. Потому что он не предназначен для такой мощности.
Как измерить сопротивление резистора
Любой резистор обладает сопротивлением. Кто не в курсе, что такое сопротивление и как оно измеряется, в срочном порядке читаем эту статью. Сопротивление измеряется в Омах. Но как же нам узнать сопротивление резистора? Есть прямой и косвенный методы.
Прямой метод он самый простой. Нам нужно взять мультиметр и просто замерять сопротивление резистора. Давайте рассмотрим, как все это выглядит. Я беру мультиметр, выставляю крутилку на измерение сопротивления и цепляюсь к выводам резистора.
измерение сопротивления
Резистор я брал на 1 кОм. Он мне показал 976 Ом, что в принципе тоже нормально, так как у таких резисторов всегда существует некая погрешность.
Косвенный метод измерения заключается в том, что мы будем рассчитывать сопротивление резистора через закон Ома.
формула сопротивления через закон Ома
Поэтому, чтобы узнать сопротивление резистора, нам надо напряжение на концах резистора поделить на силу тока, которая течет через резистор. Все довольно просто!
Допустим, я хочу узнать сопротивление нити накала лампочки, когда она источает свет. Думаю, некоторые из вас в курсе, что сопротивление холодной вольфрамовой нити и раскаленной — это абсолютно разные сопротивления. Я ведь не смогу измерить мультиметром в режиме измерения сопротивления раскаленную вольфрамовую нить лампы накаливания, так ведь? Поэтому, нам как нельзя кстати подойдет эта формула
Давайте же узнаем это на опыте. У меня есть лабораторный блок питания, который показывает сразу напряжение и силу тока, которая течет через нагрузку. Беру лампу, выставляю на блоке питания напряжение, которое написано на самой лампе и подключаю ее к клеммам блока питания.
лампа накаливания потребление тока
Итак, получается, что на выводах лампы сейчас напряжение 12 Вольт, а ток, который течет в цепи, а следовательно и через лампу 0,71 Ампер.
Получаем, что сопротивление раскаленной нити лампы в данном случае составляет
Расчет резисторов
Для подбора и установки элементов в схему необходимо предварительно рассчитать номинал и мощность компонентов.
Формула для расчета сопротивления и мощности
Сопротивление тока: формула
Используют Закон Ома для участка цепи, чтобы вычислить сопротивление резистора, формула имеет вид:
R = U/I,
где:
- U – напряжение на выводах элемента, В;
- I – сила тока на участке цепи, А.
Эта формула применима для токов постоянного направления. В случае расчётов для переменного тока берут в расчёт импеданс цепи Rz.
Важно! Строение схем не ограничивается установкой только одного резистора. Обычно их множество, соединены они между собой параллельно и последовательно. Для нахождения общего показателя применяют отдельные методы и формулы
Для нахождения общего показателя применяют отдельные методы и формулы.
Последовательное соединение
При таком соединении «выход» одного элемента соединяется с «входом» другого, они идут последовательно друг за другом. Как рассчитать резистор в этом случае? Можно использовать электронный онлайн-калькулятор, можно применить формулу.
Общее значение будет составлять сумму сопротивлений компонентов, входящих в последовательное соединение:
R123 = R1+R2+R3.
На каждом из них произойдёт одинаковое падение напряжения: U1, U2, U3.
Параллельное соединение
При выполнении данного вида соединения одноимённые выводы соединяются попарно, формула имеет вид:
R = (R1 x R2)/ (R1 + R2).
Обычно полученное значение R бывает меньше меньшего из всех значений соединённых элементов.
Информация. На практике параллельное или последовательное присоединение применяют, когда нет детали необходимого номинала. Элементы для таких случаев подбирают одинаковой мощности и одного типа, чтобы не получить слабого звена.
Смешанное соединение
Рассчитывать общее сопротивление смешанных соединений возможно, применяя правило объединения. Сначала выбирают все параллельные и последовательные присоединения и составляют эквивалентные схемы замещения. Их начинают рассчитывать, используя формулы для каждого случая. Из полученной более простой схемы вновь выделяют параллельные и последовательные звенья и опять производят расчёты. Делают это до тех пор, пока не получат самое элементарное соединение или один эквивалентный элемент. Вычисленный результат будет являться искомым.
Мощность
Одного поиска значения сопротивления недостаточно для того, чтобы применить деталь. Необходимо узнать, на какую мощность должен быть рассчитан элемент. В противном случае он будет перегреваться и выйдет из строя. Мощные детали при поверхностном монтаже лучше устанавливать на радиатор.
Расчет мощности резистора выполняется по формуле:
Р = I² * R = U²/R,
где:
- Р – мощность, Вт;
- I – ток, А;
- U – напряжение, В;
- R – сопротивление, Ом.
После определения мощности резисторов по формуле подбирают комплектующие, исходя из графического обозначения на схемах.
Типы полупроводников, оксиды
Оксиды металлов преимущественно являются прекрасными изоляторами, но есть и исключения. Примеры полупроводников этого типа – оксид никеля, оксид меди, оксид кобальта, двуокись меди, оксид железа, оксид европия, оксид цинка. Так как двуокись меди существует в виде минерала куприта, её свойства усиленно исследовались. Процедура выращивания полупроводников этого типа еще не совсем понятна, поэтому их применение пока ограничено. Исключение составляет оксид цинка (ZnO), соединение 2—6 групп, применяемый в качестве преобразователя и в производстве клеящих лент и пластырей.
Положение кардинально изменилось после того, как во многих соединениях меди с кислородом была открыта сверхпроводимость. Первым высокотемпературным сверхпроводником, открытым Мюллером и Беднорцем, стало соединение, основанное на полупроводнике La2CuO4 с энергетическим зазором 2 эВ. Замещая трёхвалентный лантан двухвалентным барием или стронцием, в полупроводник вводятся переносчики заряда дырки. Достижение необходимой концентрации дырок превращает La2CuO4 в сверхпроводник. В данное время наибольшая температура перехода в сверхпроводящее состояние принадлежит соединению HgBaCa2Cu3O8. При высоком давлении её значение составляет 134 К.
ZnO, оксид цинка, используется в варисторах, голубых светодиодах, датчиках газа, биологических сенсорах, покрытиях окон для отражения инфракрасного света, как проводник в ЖК-дисплеях и солнечных батареях. dE=3.37 эВ.
Чем отличается резистор от реостата, транзистора
Реостат является электрическим аппаратом. Который способен регулировать ток и напряжение в электрической цепи. В общем это аналог переменного резистора. Он включает проводящий элемент и регулятор сопротивления. Влиять на изменение показателя можно плавно, а при желании это можно сделать ступенчато. В стандартизации реостатом называют резисторы переменные, регулировочные и подстроечные.
Транзистор является прибором для управления электрическим током. По сути он усиливает ток и может им управлять, а проводник регулирует сопротивление в сети. Внешне два элемента значительно отличаются друг от друга. Резистор имеет цилиндрическую форму и цветную окраску, а транзистор облачен в пластиковый или металлический квадратный корпус.
Выводы: проводники имеют одинаковую функциональность, а у транзистора разную. Также транзистор – это полярный элемент, а резистор – неполярный. По этой причине перепутать два элемента можно только в том случае, если человек совершенно далек от электротехники и радиоэлектроники.
Резистор необходимый элемент во всех микросхемах современных электроприборах. Оказывая сопротивление в цепи, полупроводник делит или уменьшает напряжение, благодаря чему, различные приборы могут работать от сети. Сопротивление тока измеряется в Омах, а грамотный подбор полупроводника обеспечит продолжительную работу любого электроприбора. Так мы выяснили, что такое резистор и для чего он нужен, чем отличается от реостата и транзистора и как обозначается на схемах.
SMD резисторы
Если посмотреть на материнскую плату компьютера, можно увидеть другое конструктивное исполнение резисторов (и других деталей тоже). Это SMD (Surface Mounted Device) исполнение, предназначенное для монтажа на поверхность платы.
Традиционный резистор с проволочными выводами монтируется «через отверстие» (through hole).
При этом SMD резисторы выглядят в виде «кирпичиков» различного размера без проволочных выводов. Выводами в этом случае является торцы кирпичика, покрытые припоем.
При использовании SMD компонентов увеличивается плотность монтажа, уменьшаются размеры изделий, и в плате не нужно сверлить сотни отверстий.
Кроме того, из-за отсутствия длинных проволочных выводов уменьшается паразитная емкость и индуктивность резистора, что улучшает характеристики устройства в целом.
Выбор необходимого типоразмера SMD осуществляется исходя из необходимой рассеиваемой мощности. Здесь действует та же физика: чем больше размер, тем большую мощность может рассеивать резистор. Типоразмеры SMD резисторов и рассеиваемая мощность приведены в таблице.
Конструктивно SMD резистор представляет собой кусочек из той же керамики в виде параллелепипеда с нанесенной на его поверхность резистивной пленкой. Толщина и состав резистивных пленок могут быть различными.
Сверху резистивный слой защищен защитным слоем с нанесенной на нем маркировкой.
Существует SMD резисторы с нулевым сопротивлением, которые используется в качестве перемычек.
Номинальный ряд и цветовая маркировка резисторов
Большинство производимых в мире резисторов имеют сопротивление так называемого номинального диапазона (Е). Каждый из типов номинальной серии делится на декады, и в каждой десятке насчитывается 6 (серия E6), 12 (серия E12), (серия E24) 24 значения.
Эти значения за декаду подбираются таким образом, чтобы с учетом допуска сопротивления двух соседних значений перекрывались и, благодаря этому, можно было выбрать любые промежуточные сопротивления.
Стандартные допуски для резисторов составляют 5%, 10% или 20%. Смежные значения пересекаются в следующих случаях:
- для серии E6 с допуском 20,
- для серии E12 с допуском 10,
- для серии E24 с допуском 5.
Величина сопротивления и отклонение отмечаются на резисторе в виде разноцветных колец (или точек). Первые цветные кольца (2 или 3) определяют значение в омах, а последнее — допуск (отклонение). В малых сопротивлениях, как правило, значение сопротивления, допуска и температурного коэффициента (TCC) иногда наносят с использованием 4 .. 6 цветных полос. Подробнее о резисторах с цветовой кодировкой читайте здесь.
Виды резисторов
В радиоэлектронной промышленности используется множество типов резисторов. Давайте разберемся с основными.
Постоянные резисторы

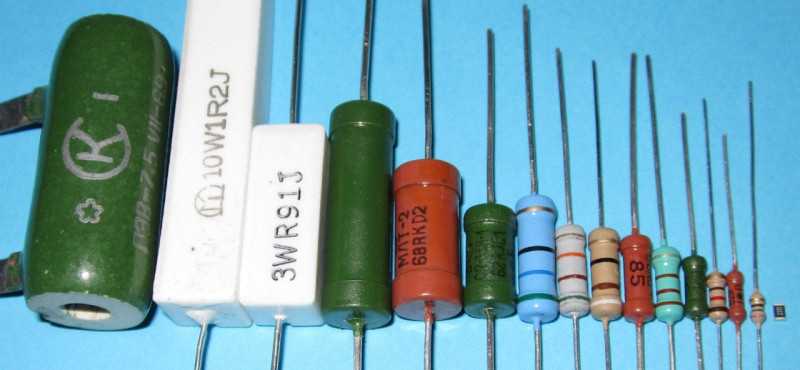

Постоянные резисторы выглядят так:
Слева мы видим большой зеленый резистор, который рассеивает много энергии. Справа находится небольшой SMD-резистор, который рассеивает очень мало энергии, но в то же время отлично выполняет свою функцию. О том, как определить сопротивление резистора, вы можете прочитать в статье с маркировкой резисторов.
Вот как выглядит постоянный резистор в электрических цепях:
Наш отечественный образ резистора изображен в виде прямоугольника (слева), а заморская версия (справа), или как говорят – буржуйская, используется в зарубежных радиосхемах.

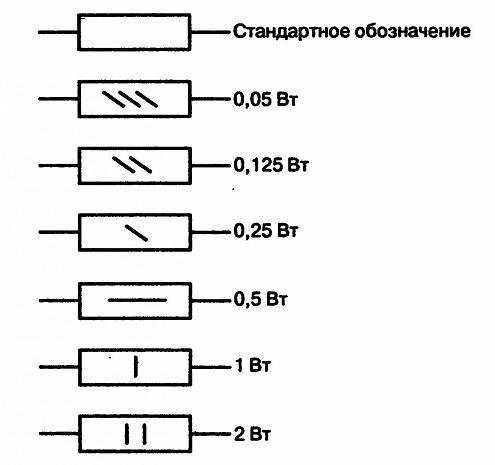

Вот как обозначены мощности на советских резисторах:
Кроме того, мощность обозначена римскими цифрами. V – 5 Вт, X – 10 Вт, L -50 Вт и т.д.
Какие еще типы резисторов есть? Давайте посмотрим на самые распространенные:
20 Вт с кабелями, 20 Вт с монтажными проушинами, 30 Вт со стеклянной эмалью, 5 Вт и 20 Вт с монтажными проушинами
1, 3, 5 ватт керамический; 5,10,25, 50 Вт с кондуктивным теплообменом
углеродная структура 2, 1, 0,5, 0,25, 0,125 Вт; Резисторы SMD типоразмера 2010, 1206, 0805, 0603,0402; SMD резисторная сеть, 6,8,10 контактные резисторные сети для сквозной проводки, резистор в DIP корпусе
Переменные резисторы
Переменные резисторы выглядят так:

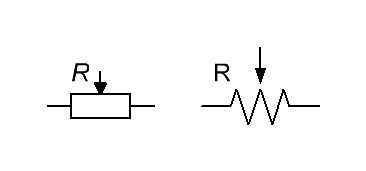

Схемы обозначены следующим образом:
Соответственно отечественная и зарубежная версии.
А вот их распиновка (распиновка):
Переменный резистор, регулирующий напряжение, называется потенциометром, а регулирующий ток – реостатом. Здесь, соответственно, установлен принцип делителя напряжения и делителя тока. Разница между потенциометром и реостатом заключается в схеме подключения самого переменного резистора. В схеме с реостатом в переменном резисторе соединены средний и крайний выводы.
Переменные резисторы, сопротивление которых можно изменить только с помощью отвертки или шестигранного ключа, называются переменными резисторами сдвига. В них есть специальные гнезда для регулировки сопротивления (отмечены красной рамкой):
А так обозначаются отсечные резисторы и схемы их включения в режиме реостата и потенциометра.
Термисторы

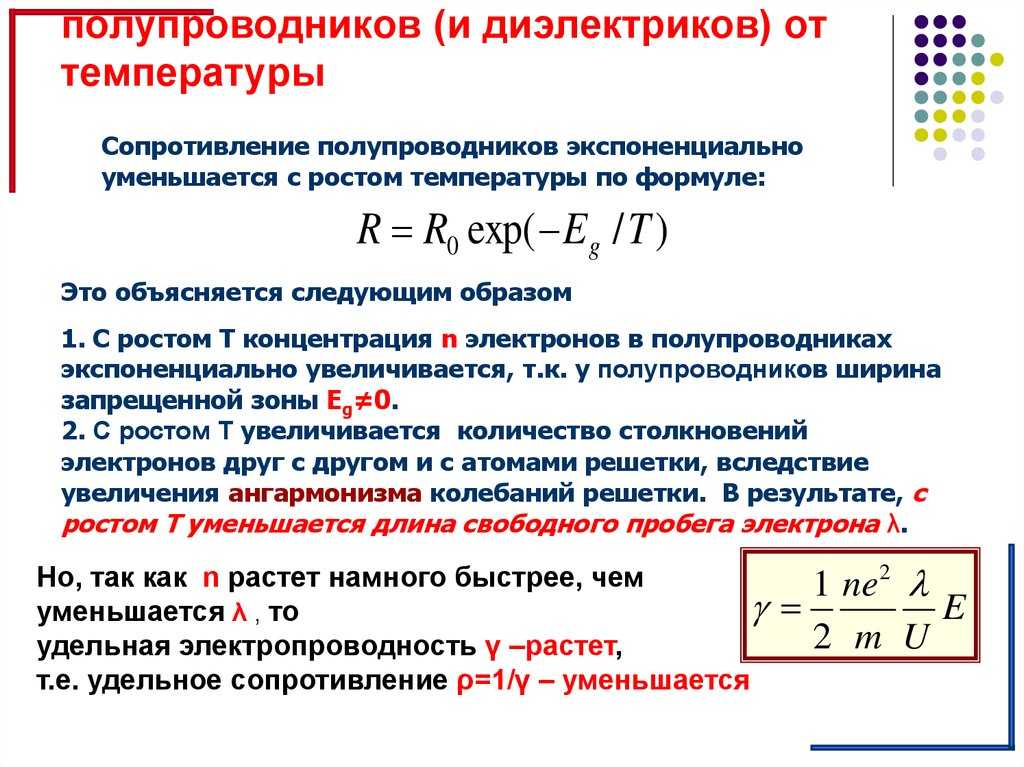

Термисторы представляют собой резисторы на основе полупроводников. Их сопротивление сильно зависит от температуры окружающей среды. Есть такой важный параметр термисторов, как ТКС – коэффициент термического сопротивления. Проще говоря, этот коэффициент показывает, насколько изменится сопротивление термистора при изменении температуры окружающей среды.
Этот коэффициент может быть отрицательным или положительным. Если TCS отрицательный, этот термистор называется термистором, а если TCS положительный, этот термистор называется позистором. У термисторов сопротивление уменьшается при повышении температуры окружающей среды. В позисторах при повышении температуры окружающей среды увеличивается и сопротивление.
Поскольку термисторы имеют отрицательный коэффициент (NTC – отрицательный температурный коэффициент), а позисторы – положительный коэффициент (PTC – положительный температурный коэффициент), они будут обозначены на диаграммах соответственно.
Варисторы
Также существует особый класс резисторов, резко меняющих свое сопротивление при повышении напряжения – это варисторы.
Это свойство варисторов широко используется для защиты от перенапряжения в цепи, а также от импульсных перенапряжений. Допустим, у нас есть “сдутое” напряжение. Все это дело «выбило» варистор и сразу же резко изменило сопротивление с обратной стороны. Поскольку сопротивление варистора стало очень маленьким, весь электрический ток немедленно начнет протекать через него, тем самым защищая главную цепь электронного устройства. В этом случае варистор берет на себя всю мощность импульса и чаще всего расплачивается за это своей жизнью, поэтому горит плотно
На схемах варисторы обозначены так:
Фоторезисторы
Фоторезисторы тоже очень популярны. Они меняют свое сопротивление, когда вы проливаете на них свет. Для этих целей можно использовать как солнечный свет, так и искусственный свет, например, от фонарика.
На схемах они обозначены так:
Тензорезисторы
Принцип их действия основан на удлинении тонких печатных проводников. При растяжении они становятся еще тоньше. Это как вытащить кусок жевательной резинки. Чем больше вы ее вынимаете, тем тоньше становится. А как известно, чем тоньше проводник, тем большее сопротивление у него.
На схемах тензодатчик выглядит так:
Ну, как вы уже догадались, тензодатчики используются в электронных весах, а также в различных датчиках, где применяется какое-либо давление или сила.
