На что обратить внимание при выборе
Сетевой фильтр или удлинитель должен быть оборудован выключателем — в этом случае пользователю не придется постоянно выдергивать вилку из розетки. Сами выключатели бывают разные — например, индивидуальные для каждого прибора. Это удобно, когда в квартире много бытовых устройств, каждое можно отключать нажатием своей кнопки.
Более стандартный вариант — общая кнопка, которая обесточивает все приборы, подключенные к сетевому фильтру или удлинителю. Предпочтительнее выбирать устройства, в которых общая кнопка широкая. Маленькие кнопки могут прерывать только один провод от розетки, если это будет «ноль», то устройства останутся под напряжением даже с выключенной клавишей.
Что касается длины кабеля, то стандартные варианты удлинителей или сетевых фильтров позволяют подключать приборы на расстоянии от 1 до 10 метров от настенной розетки. Однако есть специальные удлинители для уличных работ с длиной кабеля до 100 метров. Они имеют герметичный корпус с маркировкой IP65, а также провод с улучшенной изоляцией.
Удлинитель эффективно выдерживает номинальную нагрузку при полностью размотанном кабеле. Поэтому покупать сетевой фильтр с длинным кабелем «про запас» нежелательно, возможен перегрев провода. К тому же длинный провод банально увеличивает потери тока, часть которого тратится впустую.
Если в доме много смартфонов и небольших гаджетов, то стоит обратить внимание на сетевой фильтр, в который встроены порты USB. Они допускают прямое подключение устройства к электросети без использования индивидуального зарядного устройства, что экономит время и позволяет не занимать обычную розетку
Некоторые сетевые фильтры оснащены петлями с обратной стороны, с помощью которых прибор легко крепится на вертикальную поверхность
Если специального крепления нет, то при монтаже пользователь гарантировано столкнется с трудностями, поэтому на их наличие также стоит обратить внимание
Также важно расположение контактов розеток на сетевом фильтре. В идеале они должны быть выполнены наискосок — в этом случае всегда можно воткнуть две полногабаритные вилки в соседние гнезда
Горизонтальное расположение контактов на приборе создаст пользователю дополнительные трудности.
-
Светящийся натяжной потолок: как сделать световой эффект изнутри для основного освещения и подсветки, вариант на подвесном потолке
-
Использование методов электромагнитной локации разрядных явлений для определения объема ремонта трансформаторов
- Рейтинг настольных светильников с аккумулятором: с беспроводной зарядкой для телефона, светодиодный, с розеткой и USB
Как правильно сделать выбор
Выбор сетевого фильтра, по мнению специалистов, надо начинать с внешнего осмотра. На нем должна быть обязательная кнопка, которая позволяет сделать сетевое отключение принудительно. Сетевой фильтр — устройство, в котором имеет значение количество гнезд питания электрооборудования, это зависит от производителя изделий, обычно один фильтр питает несколько приборов разной мощности.
Правильный выбор основывается на сопровождающих изделие документах, в них отражена вся необходимая для покупателя информация. В паспорте должны быть указаны все функции, которыми обладает фильтр от производителя
Обратите внимание на значение величины импульсной нагрузки, оно указывает на способность фильтра выдерживать ощутимые перепады напряжения в сети. Некоторые модели сетевых фильтров могут выдерживать влияние атмосферных разрядов на источник питания
Сетевые фильтры для офисов
Для бытовых потребителей электрической энергии предлагается стандартная длина шнура питания устройства — 1,8 м, но есть и другие варианты питающего фильтр кабеля — 5 м. Наличие разного количества предохранителей в устройстве (но не менее трех) должны гарантировать защиту от разного вида помех. Если на устройстве нет светодиодной кнопки, то это простой удлинитель.
Как выбрать сетевой фильтр для компьютера
Сейчас в каждой семье в городах есть компьютер, для них разработаны фильтры, которые выполняют защитную функцию компьютерного оборудования от перепадов напряжения и высоких частот в сети. Пользователи часто визуально могут спутать фильтр с другим устройством — ИБП, но фильтр функционально защищает ПК от перенапряжения, он не выполняет поддержку электроснабжения в случае отключения сети, как ИБП.
Сетевые фильтры для ПК
Сетевой фильтр нужен для обеспечения фильтрации сетевого напряжения для компьютера, он решает следующие задачи:
- контроль проходящих через него импульсов, которые могут вызвать автоматическую перезагрузку ПК без сохранения данных на мониторе;
- обеспечение сглаживания высокочастотных импульсов, которые возникают при одновременном включении мощных потребителей.
Специалисты для защиты собственной компьютерной техники рекомендуют изделие компании АРС, это устройство отлично подходит для домашнего применения, а также в небольших офисах.
Модель Surge Arrest Essential
Модель имеет пять розеток, считается недорогой. По основным параметрам характеристик устройство среднее. Рекомендуется подключать через этот фильтр телефонное оборудование, факс, ПК. Длина кабеля — 1,8 м.
Производители предлагают и более качественную защиту — это модель Pilot X-Pro, которая является более устойчивой к нагрузке при высокой частоте скачков напряжения. Фильтр этой модели по данным паспорта поглощает до 650 Дж, превращая их в энергию тепла.
Выбор фильтра для ЖК-телевизора
Защита домашнего кинотеатра, а также другой видеоаппаратуры выполняет сетевой фильтр для телевизора, который должен гарантировано защищать оборудование от помех и перепадов напряжений. Специальные фильтры для телевизоров имеют автоматическое отключение, когда происходит короткое замыкание в сети. Эксперты рекомендуют для этих целей модель фильтра APC PMF83VT-RS, который представлен на фото:
Вариация сетевого фильтра
Эта модель стоит около 3 тысяч рублей, имеет коаксиальный вход, индикатор, максимальный ток нагрузки до 10 ампер, мощность 2,3 кВт, напряжение 230 вольт, имеет 8 розеток с заземлением, длина кабеля — 200 см, расположение розеток двухстороннее, имеет защиту для телевизионного сигнала. Каждая розетка может быть принудительно включена или выключена, есть общий выключатель розеток. Какой выбрать сетевой фильтр — этот вопрос всегда стоит перед обывателем из-за стоимости устройств.
Есть более дешевый вариант фильтра для телевизора, который стоит 1 тысячу рублей, это MOST Elite ERG, на фото:
Сетевой фильтр с включением для каждой розетки
Параметры характеристик этого фильтра такие же, как в модели APC PMF83VT-RS, но он имеет всего пять розеток.
Разновидности фильтров
Специалисты различают сетевые фильтры по трем категориям, которые определяются по уровню их защиты, а именно:
- базовый вариант, эфирная защита — маркируется Essential, рекомендуется для домашнего оборудования: микроволновка, бытовое оборудование (пылесос, утюг, другие приборы);
- универсальный фильтр — маркировка в паспорте Home/Office, рекомендуется для компьютерного оборудования, современных ЖК-телевизоров;
- фильтр категории Performance, рекомендуется для работы с чувствительным к сетевому напряжению оборудованием, имеет достаточно высокую стоимость.
На что обратить внимание при выборе
Сетевой фильтр или удлинитель должен быть оборудован
выключателем — в этом случае пользователю не придется постоянно выдергивать
вилку из розетки. Сами выключатели бывают разные — например, индивидуальные для
каждого прибора. Это удобно, когда в квартире много бытовых устройств, каждое можно
отключать нажатием своей кнопки.
Более стандартный вариант — общая кнопка, которая
обесточивает все приборы, подключенные к сетевому фильтру или удлинителю. Предпочтительнее
выбирать устройства, в которых общая кнопка широкая. Маленькие кнопки могут
прерывать только один провод от розетки, если это будет «ноль», то устройства останутся
под напряжением даже с выключенной клавишей.
Что касается длины кабеля, то стандартные варианты удлинителей
или сетевых фильтров позволяют
подключать приборы на расстоянии от 1 до 10 метров от настенной розетки.
Однако есть специальные удлинители для уличных работ с длиной кабеля до 100
метров. Они имеют герметичный корпус с маркировкой IP65, а также провод с
улучшенной изоляцией.
Удлинитель эффективно выдерживает номинальную нагрузку при полностью
размотанном кабеле. Поэтому покупать сетевой фильтр с длинным кабелем «про
запас» нежелательно, возможен перегрев провода. К тому же длинный провод
банально увеличивает потери тока, часть которого тратится впустую.
Некоторые сетевые фильтры оснащены петлями с обратной
стороны, с помощью которых прибор легко крепится на вертикальную поверхность.
Если специального крепления нет, то при монтаже пользователь гарантировано
столкнется с трудностями, поэтому на их наличие также стоит обратить внимание
Также важно расположение контактов розеток на сетевом
фильтре. В идеале они должны быть выполнены наискосок — в этом случае всегда
можно воткнуть две полногабаритные вилки в соседние гнезда
Горизонтальное
расположение контактов на приборе создаст пользователю дополнительные
трудности
В идеале они должны быть выполнены наискосок — в этом случае всегда
можно воткнуть две полногабаритные вилки в соседние гнезда. Горизонтальное
расположение контактов на приборе создаст пользователю дополнительные
трудности
Также важно расположение контактов розеток на сетевом
фильтре. В идеале они должны быть выполнены наискосок — в этом случае всегда
можно воткнуть две полногабаритные вилки в соседние гнезда
Горизонтальное
расположение контактов на приборе создаст пользователю дополнительные
трудности.
Как отличить провода по цветам и маркировке >>
Как правильно выбрать сетевой фильтр и удлинитель
Есть несколько параметров при выборе, на которые необходимо обратить внимание.
Максимальная нагрузка
Изначально нужно определиться, какая техника будет подключена. Расчет происходит просто – это соответствие всех подключаемых электроприборов к сумме мощности устройства.
У удлинителей есть лимит, только некоторые модели справляются с нагрузкой больше 3,5 кВт. Но их вполне хватит для одновременного подключения вентилятора, увлажнителя воздуха и зарядки смартфона. Множество моделей спокойно выдерживают подключение электроинструментов при ремонте.
Сетевые фильтры выдерживают мощность более 4 кВт – это подойдет для подключения мощных устройств.
Количество розеток
Определенное число рассчитано, чтобы не приходилось постоянно отключать одни приборы, а затем подключать другие. Необходимо учитывать максимальную нагрузку и не включать в устройство все приборы одновременно. Некоторые модели оснащены USB-портами: к ним можно подключать провода для зарядки.
Кабель
Стоит обратить внимание на длину, диаметр и сечение жил кабеля. Стандартная его длина – 1,8 м
Но можно встретить и нестандартные 0,5м, 3м, 5м
Вариантов много, но важно сразу понять, насколько далеко находятся приборы от основной розетки. Также необходимо учитывать размещение устройства: для закрепления на стене понадобится кабель подлиннее
Диаметр провода не менее важен. Специалисты рекомендуют выбирать модели в 5мм и больше.
Важно учесть, что кабели для домашнего и уличного использования должны различаться. Для дома подойдет – тип ПВ, а, например, для гаража – КГ, так как он сможет выдержать перепад температуры.. Сечение жилы, помогает определить, какую нагрузку выдержит модель
Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.
Сечение жилы, помогает определить, какую нагрузку выдержит модель. Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.
Дополнительная защита
Что такое удлинитель с заземлением? Это прибор, оснащенный защитой от попадания тока на корпус аппарата и подключенных к нему приборов, тем самым, он защищает пользователя от ударов тока. Стоит отметить, если используемая розетка без заземления, то и заземление удлинителя не сработает.
Отдельные модели имеют защиту от влаги и пыли. Есть два стандарта защиты — IP20 и IP44. Бытовые чаще всего сделаны по стандарту IP20, модели для улицы – IP44.
Конструкция фильтров
Рассказывали про бытовой инструмент, известно, что там нет, как правило, индуктивностей, а выше говорили, что фильтры строятся на основе резонансных контуров, где элементы обязаны присутствовать. Но ёмкость здесь выполняет роль барьера плюс компенсатора. Двигатель любого типа обнаруживает резко выраженное индуктивное сопротивление за счёт обмоток. В результате возникает уход части мощности в реактивную.
Важно знать, что конденсатор подобные негативные эффекты компенсирует. Одновременно становится частью фильтра, второй составляющей которого служит обмотка двигателя
В прочей технике присутствует в определённом виде резонансный контур. Если посмотреть на принципиальные схемы, легко заметить, что для правильной работы требуется правильное заземление: в импортной технике защищается и фазный, и нулевой проводник.
По возможности нужно использовать систему NT-S, которая в СССР не применялась. Тогда контур заземления не касается нулевого проводника. Так обеспечивается истинная защита питающей сети от эксцессов. Непонимание, нежелание решать задачу правильно приводит к негативным эффектам.
Как выбрать сетевой фильтр
Сетевой фильтр имеет немало параметров, на которые важно обращать собственное внимание при выборе. Одним из таких параметров, является мощность сетевого фильтра, чем она выше, тем больше к устройству можно будет подключить электропотребителей
Для подбора оптимальной мощности сетевого фильтра, следует сложить мощность всех электроприборов, которые к нему будут в дальнейшем подключены, и добавить к полученному значению, не менее 20% запаса.
Вторым важнейшим параметром при выборе сетевого фильтра, является максимальный ток нагрузки. Данная характеристика сетевого фильтра указывается в (А) амперах, а для того, чтобы её правильно определить, следует также учитывать параметры подключаемых к сетевому фильтру электроприборов.
Например, электроприбор мощностью в 2,2 кВт, должен подключаться к сетевому фильтру, с допустимой нагрузкой по току, не менее чем на 10 А. Для правильного определения данной характеристики, также следует суммировать величины тока всех подключаемых бытовых приборов к сетевому фильтру.
Кроме того, не менее важной характеристикой сетевого фильтра является и максимальный ток импульса помех, на которые он рассчитан. Лучше отдавать предпочтение таким моделям сетевых фильтров, которые рассчитаны на 3500-10000 А
Данный параметр, очень важен для надежной защиты электроприборов от различного рода помех в электросети.
Чем выше будет степень подавления высокочастотных помех сетевым фильтром, тем лучше и надежнее будет защита. Данный параметр указывается в ДБ, и его можно найти в паспорте к устройству
При этом не менее важно обратить внимание и на такую характеристику, как «энергия скачка», чем она будет выше, тем лучше
Характеристики сетевого фильтра
К другим характеристикам сетевого фильтра, также относятся:
- Наличие грозозащиты;
- Предустановленный датчик перегрева (возможность автоматического отключения сетевого фильтра в случае перегрузок);
- Наличие в сетевом фильтре телефонного разъёма и портов USB, также существенно расширяет функции использования данного устройства;
- Возможность подключения по Wi-Fi;
- Индикатор нагрузки и включения.
Чтобы выбрать качественный сетевой фильтр важно учитывать множество параметров. Помните, что залог бесперебойной и долгой работы бытовой техники зависит, прежде всего, от качества напряжения
И хотя сетевой фильтр не способен поднять или понизить напряжения, по принципу стабилизатора, он является надежной защитой в работе электроприборов.
Высшие гармоники в цифровой технике, их фильтрация
В персональных компьютерах используются импульсные блоки питания, как и в большинстве приборов. Суть действия приспособлений сводится к выпрямлению входного тока и дальнейшей нарезке его пачками высокочастотных импульсов. Такой сигнал обнаруживает сложный спектр, часть его проходит на вход устройства (вилку).
По определению сетевая частота 50 Гц состоит из единственной гармоники. На графике это просто вертикальная линия с амплитудой 311 В. Значение получается, если квадратный корень из двух умножить на 220 В (действующее значение напряжения в сети). В действительности искажения приводят к спектру сложной формы. Сетевой фильтр по определению должен пропускать исключительно полезный сигнал. Это единственная линия на графике частотой 50 Гц.
Фильтр с европейскими разъёмами
Подобный сетевой фильтр сегодня построить невозможно, характеристика прибора представляется с вертикальными склонами и крайне узкой полосой. Уже говорили, что в каждом случае, выбирая принципиальную схему, конструктор пытается минимальными затратами решить задачу. В развитых странах известно, что при обилии в доле потребителей нелинейной нагрузки (более 15%), к которой относятся компьютерные системные блоки, возникает ряд ситуаций:
- Перегрев и разрушение нулевых проводников. В теории по закону Кирхгофа ток в последовательной одинаков, на практике иначе. Реактивные элементы запасают мощность, и в конкретный момент времени отдают её неравномерно. За счёт этого пики мощности в нулевых проводах превышают фазные в 1,5 и более раз. В результате страдает изоляция, жила способна сгореть. Читатели уже догадались, зачем требуются компьютерные сетевые фильтры, называемые в народе крысами.
- Даже зануление корпуса системного блока не всегда устраняет проблематику кусающегося компьютера. Порой человек не знает, что нельзя одновременно касаться железного помощника и заземлённых предметов. Возможно получить удар током. Сетевой фильтр блока питания устроен так, что гармоники направляет на корпус. Потому техника непременно включается в правильно оборудованную розетку. Нередко в домах система снабжения электричеством TN-C-S либо TN-C. В этом случае проход гармоник в сеть вызовет неприятный эффект (но уже не столь болезненный, как при отсутствующем занулении).
- Установлено, что импульсный блок питания вызывает уплощение вершин питающей синусоиды и для остальных потребителей. Если брать компьютерную технику, это приводит к ряду негативных эффектов.
Сетевые фильтры имеют кнопку выкл.-вкл.
- Во-первых, за счёт снижения амплитуды напряжения повышается выделение тепла в активных сопротивлениях. Это прямо вытекает из закона Джоуля-Ленца, утверждающего, что эффект зависит от квадрата тока. А ток, понятное дело, увеличивается при падении напряжения, импульсный блок питания следит, чтобы мощность (произведение тока на напряжение) оставалась прежней.
- Во-вторых, снижается устойчивость к провалам напряжения. Импульсный блок питания продолжает работать и после исчезновения фазы. Проще заметить на примере колонок, которые ещё полсекунды продолжают воспроизведение, будучи отключены от розетки. Эффект обусловлен запасённой во входных конденсаторах энергией, зависящей от амплитуды напряжения (уплощённые вершины пониже).
Известны прочие негативные последствия. К примеру, гармоники повышенной частоты отрицательно влияют на работы трансформаторов за счёт поверхностных токов и эффекта близости. Тесла установил, что электрические колебания частотой выше 700 Гц не приносят вреда человеку. Объяснение – ток высокой частоты течёт лишь по поверхности, нарушая передачу магнитного поля в трансформаторе. Эффект близости проявляется в возникновении наводок в проводке за счёт переизлучения энергии.
Все описанное требует использования сетевых и промежуточных фильтров. В электронике между каскадами включают как минимум разделительные конденсаторы для развязки по постоянному току. Для профессионалов сетевые фильтры считаются лишь примером в комплексе средств борьбы с гармониками. Из-за пологости амплитудно-частотных характеристик отдельные спектральные составляющие свободно проходят, хотя ослабляются.
Использование фильтра
К примеру, использование внешних сетевых фильтров для компьютеров (крыс) считается стандартом де-факто и призвано защитить не столько офисную технику, сколько провода и прочих потребителей. Аналогичное скажем про электрический инструмент, стиральные машины. Коллекторные двигатели сильно искрят, сетевые фильтры защищают собственно сеть от выхода туда лишних помех.
Обзор моделей
Для того чтобы было проще подобрать защиту от перенапряжения, рассмотрим несколько моделей.
Чем руководствоваться и какой выбрать сетевой фильтр для компьютера:
- существует модель фирмы APC. Достаточно удобна для офисного использования, например, SurgeArrest Essential. Устройство оборудовано пятью розетками и относится к среднему уровню, как по ценовой категории, так и по основным характеристикам. Аппарат может обеспечить качественную защиту для телефона, факса или adsl модема. Длина кабеля – 1,8 метра, а значит отлично подойдет для не очень крупных офисов;
- для помещений большой площадью можно использовать Pilot Pro. Он имеет пять евро розеток и одну стандартную – без заземления, а также очень длинный кабель, до семи метров. Такие стабилизаторы напряжения имеют два предохранительных блока (термоплавкий и биметаллический), они способны поглотить импульс амплитудой в 400 джоулей. Аппарат отличается большим размером, но на качестве работы это никак не сказывается;
Существует также более устойчивая к нагрузкам модель, называется Pilot X-Pro. Если у вас на предприятии частые нагрузки и мощные скачки в электросети, то этот фильтр отлично подойдет для защиты оборудования, он способен поглотить до 650 джоулей, превратив их в тепловую энергию;
Что касается домашних вариантов, то они также отличаются по критериям поглощения и стабилизации. Как правило, домашние энергосети менее импульсивные, и амплитуда скачков намного меньше. Поэтому и фильтры стоят намного дешевле. Зачастую выбирают модель Most ERG для дома, благодаря небольшим размерам и возможности стандартной полупроводниковой защиты.
Что такое сетевой фильтр
Сетевой фильтр представляет собой устройство для защиты электроприборов от помех в сети питания, от короткого замыкания в электронике и от скачков напряжения. Все перечисленные факторы способны повредить подключенную технику и привести в лучшем случае к дорогостоящему ремонту, а в худшем — к покупке новой техники.
Конструкция сетевого фильтра подразумевает наличие варистора (полупроводниковый резистор, проводимость которого нелинейно зависит от приложенного напряжения), отвечающего за защиту подключенного оборудования. Установлен варистор между фазовым и нулевым проводом и когда напряжение в сети растет, проводимость варистора снижается, ток начинает течь через него, провоцируя короткое замыкание и дальнейшее срабатывание установленного в сетевом фильтре предохранителя.
В дешевых сетевых фильтрах варистор может быть лишен специального термопредохранителя, который защищает его от перегрева и возможного воспламенения с последующим возгоранием всего аксессуара. Поэтому экономить на сетевых фильтрах не стоит, поскольку там могут быть и провода малого сечения, что также потенциально грозит проблемами.
Angi
От чего защищает сетевой фильтр
Основная задача сетевого фильтра — уберечь подключенную к нему технику от импульсных помех, а проще говоря — от скачков напряжения в электросети, которые могут быть вызваны перебоями в работе станции или ударом молнии. В случае короткого замыкания сетевые фильтры служат дополнением к установленных в квартирах и офисах автоматических предохранителей в электрических щитках, выключая неисправный электроприбор.
Если вы выбрали сетевой LC-фильтр, то он убережет электронику от высокочастотных помех (частотой 100 Гц — 100 МГц), которые возникают из-за различных электрических устройств. Помехи искажают синусоиду переменного напряжения в сети и негативно влияют как на приборы, так и на саму сеть, а LC-фильтры работают в обе стороны, защищая как электротехнику, так и электросеть.
Unsplash
Нужен ли сетевой фильтр и каким он должен быть
Если коротко, то да — сетевой фильтр стоит использовать всем, кто использует бытовую и офисную электротехнику. Помех в городской сети может быть достаточно и сетевой фильтр способен уберечь от большинства из них, спасая дорогую электронику. Кроме того, сетевой фильтр способен играть и роль привычного удлинителя (стоит ненамного дороже), поэтому отказываться от такого аксессуара не стоит.
Обойтись без сетевого фильтра в принципе можно, но не удивляйтесь внезапным поломкам техники из-за проблем с электросетью, которые вы бы не заметили при наличии аксессуара.
При выборе сетевого фильтра обратите внимание на то, чтобы у аксессуара были:
Заземление — убережет от удара током, если на корпус по каким-то причинам попала фаза;
Выключатель — важно, чтобы он был двухполюсным и обесточивал как фазовый, так и нулевой провода;
Защита от детей — сетевые фильтры располагаются обычно на полу и лучше, если бы розетки были защищены шторками;
Розетка для ИБП — источник бесперебойного питания требует особой розетки для подключения.
Bob Vila

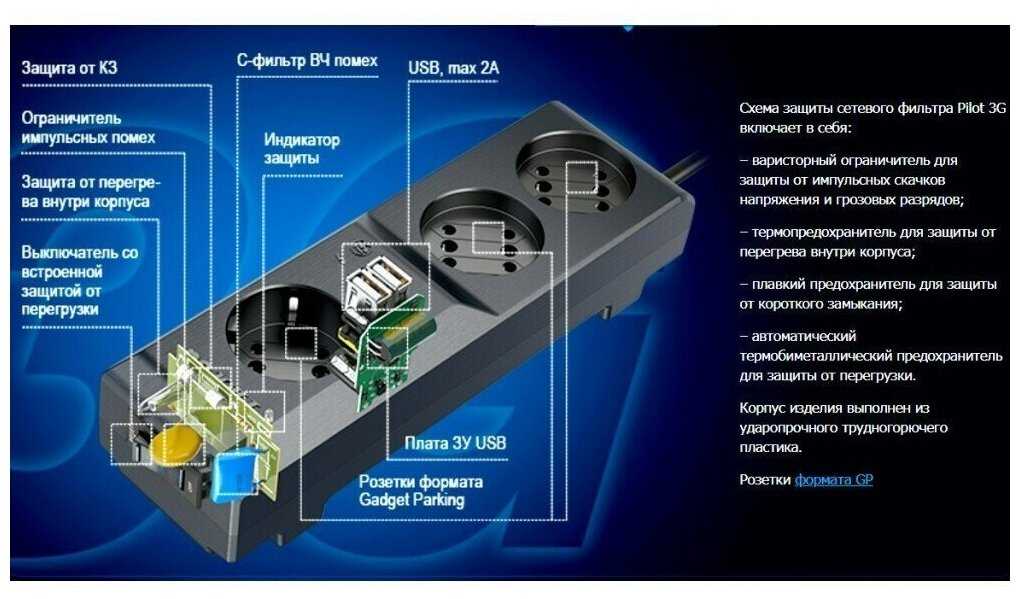

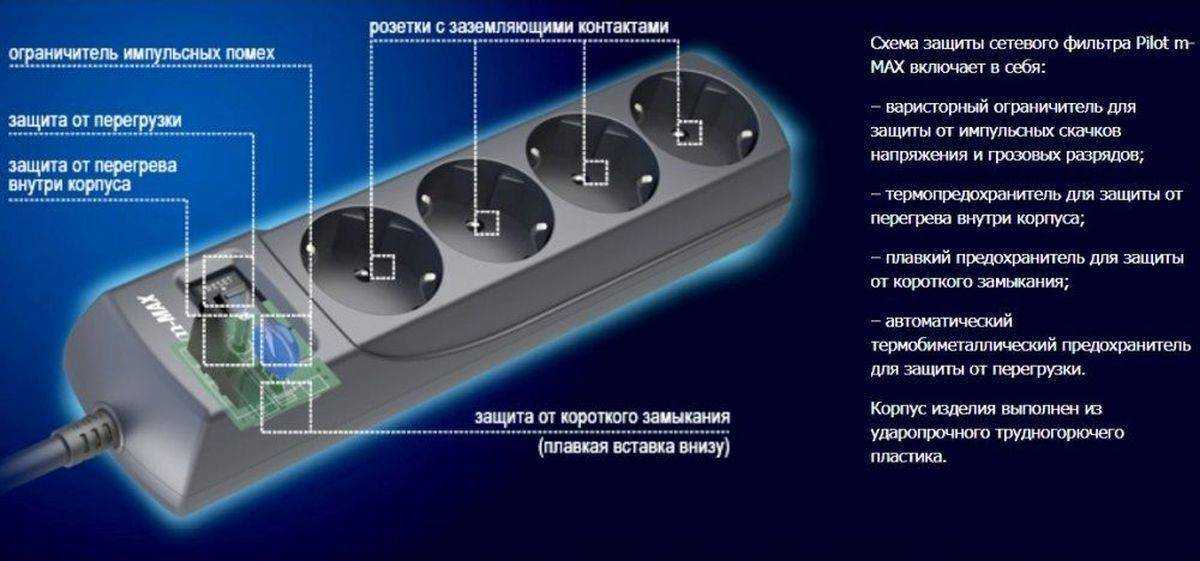

Как работает защита
Устройство сетевого фильтра обязательно включает несколько ключевых блоков.
- Контуры с катушками индуктивности и конденсаторами.
- Варистор, один или несколько. Они могут замыкаться по цепи фаза-ноль или работать с отводом заземления.
- Контур многоразового предохранителя с отдельной лампой, свидетельствующей о его срабатывании (или выполненный как кнопка на сетевом фильтре).
- Надежный двухконтактный выключатель, прерывающий оба проводника, фазу и ноль питающей сети.
- Хорошие модели оснащаются термическим предохранителем, защищающим устройство от перегрева.
Сегодня можно купить электрический фильтр для аудиотехники или телевизора с выключателями на каждую розетку. Это очень удобно, позволяет вывести отдельного потребителя из сети без броска напряжения и других нежелательных электрических явлений.
Принцип работы защиты следующий.
- Гармонические помехи, меняющие кривую синусоиды напряжения, демпфирует электрический фильтр, построенный на катушках индуктивности и конденсаторах.
- Броски напряжения свыше верхней планки рабочего диапазона гасятся варистором. Этот элемент резко меняет сопротивление на очень маленькое при превышении нормированного показателя. Грубо говоря, варистор создает короткое замыкание, преобразуя возникающие токи в тепло. На корпусе прибора указывается значение энергии в Джоулях, которое он способен рассеивать.
- При превышении максимального уровня рабочего тока срабатывает многоразовый предохранитель. Он скрыт за небольшой круглой кнопкой на корпусе. В сетевых фильтрах используются быстродействующие предохранители, поэтому подключенная техника выживает при аварийных ситуациях с большой вероятностью.
Лучшие сетевые фильтры премиум-класса
MOST Elite ERG
Очень симпатичный аппарат в аккуратном ударопрочном белом корпусе сильно выделяется на фоне своих чёрных собратьев. 5 розеток, длина кабеля — 5 метров. У каждой розетки есть индивидуальный выключатель (не считая общего на корпусе). Световая индикация работы. Заземление, защита от импульсных помех, термобиметаллический предохранитель. Степень подавления помех до 30 дБ, максимальная рассеиваемая энергия 350 Дж. Отдать за такую вещь больше 1000 рублей даже не жалко.
Цена: ₽ 1 280
Pilot Pro GP
Сетевой фильтр, чёрно-серый корпус которого похож на космический челнок. В наличии 6 розеток и сетевой кабель длиной целых 10 метров. Заземление, защита от перегрузки, защита от короткого замыкания, защита от перегрева внутри корпуса. Очень красивая и надёжная модель от проверенного производителя: я помню время, когда все сетевые фильтры называли «пилотами» именно благодаря продукции этой компании. На фоне всех достоинств этой модели цена в 1600 с лишним рублей недостатком даже не кажется.
Цена: ₽ 1 644
APC by Schneider Electric PM8-RS
Белый корпус, 8 розеток, расположенных в двух плоскостях. Кабель 2 метра длиной. Максимальная мощность 2300 Вт. Заземление, выключатель на корпусе, световая индикация работы. Несмотря на не самый богатый функционал, это самая дорогая модель в нашей подборке — стоит около 2500 рублей. Отличный и очень надёжный вариант и для дома, и для офиса: выглядит строго, работает без перебоев, протянет долгие годы.
Цена: ₽ 1 906

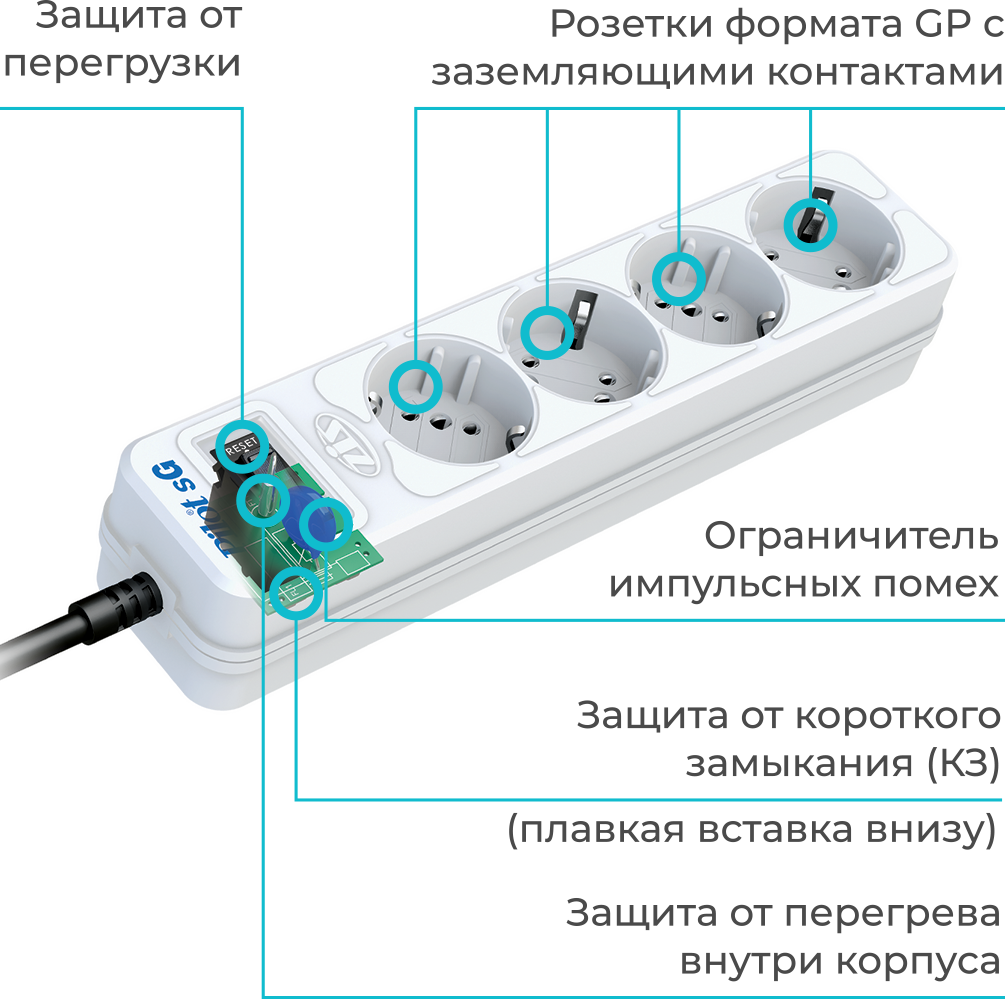

Устройство и принцип работы сетевого фильтра
Внутри корпуса этого прибора находятся компоненты:
- выключатель со световым индикатором;
- защитные элементы;
- биметаллический многоразовый предохранитель;
- розетки с заземляющими контактами.
Кабель на выходе из корпуса защищен от перелома специальной эластичной гильзой. Кроме того, фильтры с защитой от детей имеют шторки на розетках. Сечение основного кабеля определяет максимальную мощность нагрузки, подключаемой к защитному прибору.
Принцип работы основан на подавлении кратковременных импульсных помех. Они возникают при попадании молний в линии электропередачи и между щетками неисправных двигателей в электроинструментах. Импульсные помехи портят микросхемы и блоки питания в компьютерах и бытовой аудио- и видеотехнике.
В некоторых защитных изделиях установлены подобранные индуктивные и емкостные контуры, которые гасят высокочастотные помехи, приводящие к дестабилизации работы приборов.
Проверить, как работает сетевой фильтр, можно по ослаблению помех во время работы электрического инструмента.
Подавление высоковольтных импульсов осуществляется варисторами, подключенными параллельно фазовым и нулевым проводам. Дроссель включается в разрыв фазового провода, а конденсатор присоединяется так же, как предыдущая деталь. В более продвинутых моделях варисторы могут подключаться между всеми проводами попарно. Профессиональные защитные изделия оснащаются схемой контроля над исправностью и присоединением к электросети.
Что такое сетевой фильтр, в чем отличие от удлинителя?

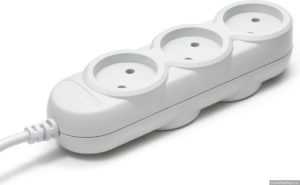

Удлинитель – средство передачи на определенное расстояние электротока. Но вместе с тем он точно передает на электроприбор все колебания напряжения сети, которые могут быть довольно значительными.
Особенно это касается многоквартирных домов, где износ проводки (изоляции), подключения различных по мощности потребителей, действия электромагнитных излучений от разных антенн и модулей, а также отсутствие заземлений могут создавать так называемые «падения» либо «скачки» напряжения.
Данные факты могут плохо сказаться на работе приборов либо привести к выходу их из строя. Также нельзя исключать вероятность короткого замыкания.

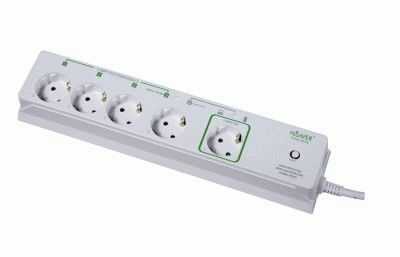

Сетевой фильтр не просто розетка: в зависимости от модели, типа устройства, фирмы производителя он обеспечивают защиту от перечисленных нарушений или от некоторых из них. Это происходит за счет особенностей конструкции, о которых будет указано ниже. Мало кому понравится выход из строя дорогостоящего холодильника или телевизора, поэтому приобретение «фильтрующих переносок» может стать очень практичным и дальновидным решением.
Конечно, устройство не сможет предотвратить потерю несохраненных данных на компьютере при внезапном отключении электроэнергии, для этого нужен источник бесперебойного питания, но от вынужденной «перезагрузки» после зависания из-за перепада напряжения – оградит.
Лучшие и надежные фильтры для компьютера
Компьютеры и ноутбуки нуждаются в защите от скачков напряжения и помех. Для стабильной работы стоит правильно выбрать фильтр. Существуют устройства с заземлением и без заземления. Для компьютера следует также приобретать источник бесперебойного питания, который позволит сохранить данные на ПК при резком отключении электричества.
С заземлением: принцип работы
Заземление – главное условие безопасности устройства. При перегреве или коротком замыкании прибор сбрасывает лишнее напряжение или ток на заземление, чем оберегает устройство от поломки или возгорания.
Без заземления: от чего защищает
Гасит кратковременные импульсные помехи благодаря полупроводниковому элементу. Чтобы подавить сетевые помехи, в конструкции присутствуют катушки индуктивности. От короткого замыкания стоит специальный предохранитель.
Встраиваемые в стену
Встраиваемые в стену приборы используются в домах с трехпроводной сетью. Популярные модели такого вида устройств – Mosaic 45 компании Legrand.
Как работает с автоматическим отключением
Модели с автоотключением реагируют на превышение тока/напряжения в сети. Отключают подачу питания на устройства, защищая от возгорания и поломки. Автоматические агрегаты не требуют постоянной замены, выше срок службы. Для восстановления работы после скачка напряжения достаточно нажать кнопку на фильтре. Такие приборы стоят дороже классических.
