Радиолюбительский дозиметр

Описание работы сигнализаторов радиационного излучения

Первая схема сигнализатора радиоактивного излучения, изображенная ниже, является наиболее простым вариантом, поскольку питается напрямую от электросети 220 вольт.

Источником высокого напряжения служит выпрямитель с удвоением напряжения, подсоединенный к электрической сети. Повышенное напряжение с данного удвоителя идет на счетчик Гейгера D1. Последовательно с СБМ-20 подсоединен резистор R1. При каждом попадании радиоактивной частицы на датчик СБМ-20 на его выходе и соответственно на сопротивлении R1 появляется электрический импульс, который через сопротивление R2 поступает на пьезоэлемент в результате чего раздается щелчок.

При естественном радиационном фоне подобные щелчки раздаются 1-2 в секунду. В зоне повышенной радиоактивности частота щелчков значительно возрастает и даже может перейти в непрерывный треск.

Существенным недостатком данного сигнализатора радиации, можно отнести тот факт, что он «привязан» к электросети. Поэтому эту схему возможно применить только дома либо в различных складских или производственных помещениях для выявления источника радиации. Конечно же, наиболее удобным вариантом служит портативный индикатор радиации, схема которого приведена ниже.



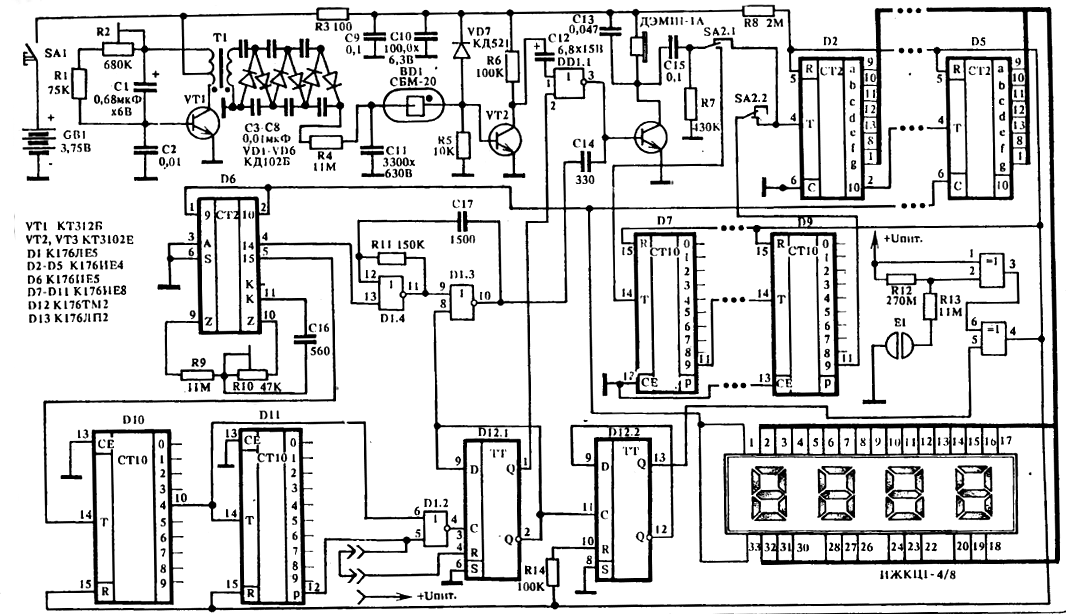

В данной схеме сигнализатора радиационного излучения источником высокого напряжения является генератор  малой мощности, построенный на транзисторе VT1. Это обыкновенный блокинг-генератор. Переменное напряжение с повышающей обмотки трансформатора выпрямляется и используется для питания счетчика Гейгера.

Трансформатор Тр1 выполнен на ферритовом кольце имеющее диаметр 16 мм. Перед обмоткой данное ферритовое кольцо необходимо обмотать тонкой пленкой из фторопласта или же другого подходящего изоляционного материала.

Вначале производится равномерная намотка первичной обмотки, которая имеет 400 витков медного провода ПЭВ 0,12

Важно обеспечить зазор в 2-3 мм между началом и концом обмотки. После этого первичку изолируем фторопластовой лентой

Затем проводом ПЭВ диаметром 0,42 мм равномерно наматываем вторую и третью обмотку имеющие 8 и 3 витка соответственно и снова поверх наматываем пленку.

Во время настройки сигнализатора (соблюдайте осторожность!) вольтметром с высоким сопротивлением замерьте напряжение на конденсаторе C3. При правильно собранной схеме оно должно быть приблизительно 400 вольт

Если оно ниже, то поменяйте концы повышающей обмотки. Если же напряжение вообще нет то, скорее всего, нужно поменять местами выводы третьей обмотки трансформатора.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

www.umup.ru

Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…

Подробнее

Дозиметр на микроконтроллере — описание работы

Основа дозиметра – микроконтроллер ATtiny2313A, работающий от внутренняя RC-генератора с частотой 8 МГц. Измеренная информация отображается на маломощном 4-семисегментном светодиодном дисплее. Он может быть собран из двух двухразрядных индикаторов, например, LD-D028UR-C (высота символов 7 мм). Дисплей имеет общий анод, информация выводится в динамическом режиме на частоте около 100 Гц. Кнопки TL1, TL2 используются для управления работой дозиметра.

В детекторе ионизирующего излучения применен счетчик Гейгера-Мюллера Philips 18504. Для полноценной работы данный вид счетчика требует высокое анодное напряжение. Плато трубки начинается с 225 вольт (мин) и до 425 вольт (макс.) Конечно же, можно использовать и другой тип трубки. В этом случае напряжение необходимо подкорректировать под конкретный вид счетчика путем подбора стабилитрона ZD1.

Повышающий преобразователь напряжения построен на транзисторах T2, T3 и трансформаторе Тр1. Напряжение с выхода трансформатора повышается в два раза за счет D1, D2, C5 и C6. Рабочая частота может быть скорректирована (если генератор не запускается) путем подбора C4.

Стабилизация выполнена путем обратной связи, образованной ZD1 и Т1. В качестве ZD1 можно использовать стабилитрон или диод. Поскольку стабилитроны с таким высоким напряжением, как правило, недоступны, можно подключить последовательно еще один стабилитрон. В качестве трансформатора Тр1 можно использовать трансформатор для питания CCFL ламп (ламп подсветки ЖК-мониторов).

Обнаруженные импульсы с датчика через конденсатор С7, разделяющий постоянную составляющую напряжения, поступают на транзисторный усилитель Т4 и Т5, к выходу которого подключен маленький динамик с сопротивлением не менее 32 Ом.

Подсчет количества импульсов осуществляется 16-битным таймером-счетчиком. При превышении установленного уровня дозы, на выводе 5 микроконтроллера Attiny2313 (DD1) появляется лог.1 и загорается предупреждающий светодиод HL1. Этот вывод также можно использовать для активации различных систем оповещения.

Потребление схемы составляет примерно 10-30 мА в рабочем режиме. Схема может быть запитана источником питания от 2,7 до 5,5 В. Источник питания может быть 5В, батарея или аккумулятор. Можно использовать 3шт по 1,5В батареи (АА или ААА), 3шт 1,2В NiCd, NiMH или один Li-Ion, Li-Pol с напряжением 3,6 или 3,7 В.

Схема №1 — элементарная

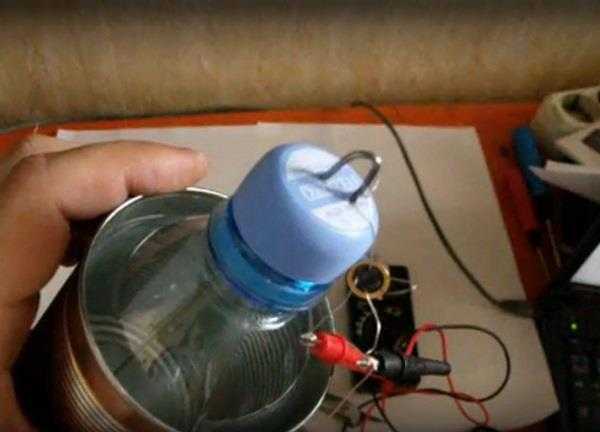

Чтобы сконструировать детектор для регистрации бета и гамма-излучений «быстро и просто», этот вариант подойдет как нельзя лучше. Что понадобится до конструирования:

• пластиковая бутылка, а точнее – горлышко с крышкой;
• консервная банка без крышки с обработанными краями;
• обычный тестер;
• кусок стальной и медной проволоки;
• транзистор кп302а или любой кп303.

Для сборки нужно отрезать горлышко от бутылки таким образом, чтобы оно плотно вошло в консервную банку. Лучше всего подойдет узкая, высокая банка, как от сгущенки. В пластиковой крышке делается два отверстия, куда нужно вставить стальную проволоку. Один ее край загибают петлей в виде буквы «С», чтобы она надежно держалась за крышку, второй конец стального прута не должен касаться банки. После крышка закручивается.

Ножку затвора КП302а прикручивают к петле стальной проволоки, а к стоку и истоку подсоединяют клеммы тестера. Вокруг банки нужно обкрутить медную проволоку и одним концом закрепить к черной клемме. Капризный и недолговечный полевой транзистор можно заменить, например, соединить несколько других по схеме Дарлингтона, главное – суммарный коэффициент усиления должен быть равен 9000.

Самодельный дозиметр готов, но его нужно откалибровать. Для этого используют лабораторный источник радиации, как правило, на ней указана единица его ионного излучения.

Устройство дозиметра

Работа любого дозиметра базируется на основе одних и тех же принципах работы. Базовым элементом всех дозиметров является датчик радиации. В зависимости от принципа работы, датчики радиации делятся на:

• Ионизационные камеры — это датчики, конструкция которых состоит из различных по исполнению газонаполненных камер. Принцип работы основан на регистрации электрических возмущений, возникающих в газоразрядной камере при прохождении сквозь нее различных заряженных частиц. Применяются в основном для регистрации бета и гамма излучений. Газоразрядные датчики имеют простую конструкцию и малую стоимость. Плохо подходят для регистрации альфа излучений.

Наиболее распространенной конструкцией газоразрядного датчика, является счетчик Гейгера-Мюллера, который применяется в большинстве бытовых и профессиональных дозиметрах.

Сцинтилляционные кристаллы — это кристаллы неорганического или органического происхождения. Принцип работы основан на регистрации фотонов, которые генерируются в кристалле, если сквозь него проходят заряженные частицы (электроны, протоны, нейтроны, альфа частицы). Могут применяться для регистрации всех видов радиации. Применяются в основном в поисковых приборах, так как обладают высокой чувствительностью и точностью. Имеют достаточно большие размеры и высокую стоимость.

Твердотельные полупроводниковые детекторы — состоят из кристаллов и полупроводникового материала. Принцип работы основан на изменении электрической проводимости материала при прохождении сквозь него заряженных частиц (электроны, протоны, нейтроны). Могут применяться для регистрации всех видов радиации. Обладают небольшой точностью, но при этом имеют маленькие размеры и низкую стоимость.

Схема индикатора звука и принцип её действия

Способы регулировки яркости

Управлять световыми потоками в светодиодных электроприборах без изменения цвета свечения позволяет присутствие в схеме:

• широтно-импульсной модуляции – обозначение ШИМ;
• аналогового регулирования.

Оба варианта управления яркостью светодиода поддерживают заданный уровень проходящего через элементы тока. Увеличить или снизить яркость светодиодов при наличии в схеме ШИМ диммера, можно с более высоким КПД и незаметным для глаз человека мерцанием светового потока. Дело в том, что для аналогового регулятора яркости свойственно изменение амплитуд подходящего к светодиодам тока, а для ШИМ имеется в виду плавная регулировка ширины, или длительности импульсов.

Работа вышеприведенной схемы допускается в диапазоне 4,5-18 вольт. При этом повысить яркость свечения можно с 5 до 95%. Подобный вариант применяется как для отдельных мощных светодиодов, так и для ленточных электросветовых приборов.

ШИМ регуляторы управляют процессом мгновенного включения-отключения тока. Причем делается это с высокой частотой – более 200Гц. Максимальная же цифра измеряется несколькими килогерцами. Такое мерцание человеческие глаза не воспринимают.

Аналоговое увеличение или снижение светового потока предполагает поддержание тока, подходящего к светодиоду на постоянном уровне, или изменение подаваемого на импульсный драйвер напряжения. Оба варианта приемлемы, но нередко результатом диммирования становится изменение цвета свечения диодов в лампе. Если это в определенных эксплуатационных условиях является недопустимым, то от аналогового регулирования яркости света лучше отказаться.

На рынке встречаются многорежимные диммеры, способные осуществлять регулировку яркости светодиодов в ШИМ и аналоговом варианте управления мощностью свечения.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).

Детали для сборки металлоискателя

Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:

1. Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
2. Проволока и изолента.
3. Наушники (подходят к плееру).
4. Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и НЭ
6. Конденсатор керамический — 1 нФ.
7. 2 пленочных конденсатора — 100 нФ.
8. Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
9. Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.

Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.

Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание акции
	Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку.
	Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах.
	Подключите схему к устройству и проверьте его работу.

Катушка из витой пары за 5 минут

Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание акции
	Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны.
	Зачистите обмотку и освободите провода для подключения.
	Соединяем жилки по схеме.
	Для лучшей фиксации приварите их паяльником.
	Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм.

Как правильно выбирать

Чтобы точно ответить на вопрос, какой счетчик Гейгера лучше выбрать, необходимо рассматривать конкретные условия его применения и основные технические параметры:

• Чувствительность – рассматривается как соотношение числа импульсов, задаваемых излучением, и количества микрорентген, выделяемого эталонным источником (имп./мкР). Скорость счета может измеряться и в импульсах за 1 сек. (имп./сек.).
• Параметры площади, сквозь которую проходят частицы (см2). При ее большей величине количество улавливаемых частиц возрастает.
• Рабочее напряжение. Его типичное значение составляет 400 В.
• Ширина рабочей характеристики как расхождение между уровнем напряжения искрового пробоя и его значением в точке выхода на «плато». Стандарт – 100 В.
• Наклон рабочей характеристики – допустимая статистическая ошибка при подсчетах (около 0,15%).
• Рабочая температура (от -50 до +70 градусов).
• Ресурс – максимальное число замеряемых импульсов до появления ошибки.
• Мертвый период, когда проводится ток при срабатывании.
• Собственный фон – излучение деталей устройства.
• Диапазон возможной регистрации – спектр воспринимаемых фотонов и частиц.

Счетчик Гейгера является достаточно полезным устройством, которое используется в работе дозиметров при оценке параметров среды. Существуют разные модели с определенными техническими характеристиками. Они предназначены для регистрации гамма-фотонов, а также альфа и бета-излучения.

Из чего состоит дозиметр.

Часто задаваемые вопросы

Чем отличается счетчик Гейгера от дозиметра?
Счетчик Гейгера – это деталь, датчик ионизирующего излучения в дозиметрической аппаратуре. Дозиметр – прибор, определяющий накопленную дозу ионизирующего излучения. Радиометр – прибор, показывающий мощность дозы ионизирующего излучения в данный момент времени в данной точке.

Почему счетчик Гейгера трещит?
Электрические импульсы во внешней цепи, которые возникают при вспышке разряда, усиливаются. Именно их и регистрирует магнитный счетчик. Число таких импульсов зависит от уровня радиации и, соответственно, напряжения на его электродах. Чем выше радиация, тем сильнее треск.

Какие частицы регистрирует счетчик Гейгера?
Счетчик Гейгера способен регистрировать гамма-частицы и бетта-частицы так как остальные не могут проникнуть в счетчик и вызвать ионизации аргона. внутри счетчика.

Способы регулировки яркости

Зная, что яркость свечения любого светодиода зависит от тока, можно сделать логический вывод, что характеристики луча меняются одновременно с увеличением или уменьшением подаваемых на кристалл ампер. При аналоговом регулировании резисторами интенсивность свечения регулируется ступенчато, поэтому в схему необходимо включить стабилизатор LM317, фиксирующий ток и напряжение. Такой способ регулирования используется в транспортных средствах и при подключении светодиодов к источнику постоянного напряжения.

Лучшим способом считается широтно-импульсной модуляции с включением в схему резистора и контроллера (если диоды цветные). На светодиод подаются импульсы определенной частоты, то есть, питание включается и выключается очень быстро, светодиод открывается каждый раз, но глаза это не улавливают.

Измерить интенсивность свечения светодиода в домашних условиях невозможно. Этот показатель редко указывается в маркировке, для правильного выбора необходимо знать его зависимость от размеров кристалла, потока света и угла излучения.

Возможность менять яркость (использовать диммирование) широко используется в быту для экономии электроэнергии и устройства специальных систем освещения. Интенсивность свечения можно уменьшить при просмотре телевизионных программ, во время отдыха, для ночного освещения детских комнат. Удобство использования повышает возможность управления диммированием при помощи пульта управления или автоматически (с учетом движения и времени).

Обзор и классификация

Утверждение, что все приборы, которые способны фиксировать наличие и уровень радиации, являются дозиметрами – неверно. Данный термин будет уместен только для комбинированных моделей. Все остальные приборы подразделяются на радиометры и дозиметры. Отличие заключается в том, что второй тип оборудования предназначен для регистрации излучения и ее мощности за установленный промежуток времени. Радиометр – устройство для поиска очага радиационного излучения или определения уровня зараженности в данную единицу времени.

Приборы измерения радиации, которые предназначены для бытового использования, чаще всего выпускают в виде маленьких (компактных) устройств. Информирование пользователя о регистрации ионного излучения выражается в виде вибрационного или звукового сигнала. Если модель оснащена термолюминесцентными счетчиками, она реагирует на повышение радиации световым датчиком.

Конструкция индивидуальных моделей примитивна, т.е. оборудование не имеет дисплея и широкого опциона. Технические характеристики низкие. Но большинство моделей оснащены памятью, в которую записываются все зафиксированные изменения. Полноценно просмотреть полученные данные можно, если подключить прибор для измерения радиации к компьютеру или планшету.

Карманные устройства обладают следующими параметрами:

• помещаются в кармане (имеют небольшой размер);
• питание осуществляется с помощью аккумуляторной батареи;
• имеют дисплей (не все модели) и доступный для любого пользователя интерфейс;
• регистрируют бета- и гамма-излучения.

Большинство таких моделей способны фиксировать только степень излучения, которая существенно превышает допустимую норму.

Портативные устройства схожи с карманными, но их размер больше.

Технические характеристики:

• архивация собранных данных;
• возможность подключения к ПК или другому схожему устройству (с целью полного анализа полученных сведений);
• регистрация гамма-излучений;
• измерение плотности потока бета-частиц (преимущественно у дорогих моделей);
• несколько вариантов оповещения пользователя о повышении уровня радиационного фона.

Чаще всего в портативных моделях встраивается функция радиометра и дозиметра (одновременно). Преимущество портативных устройств в том, что их технические характеристики позволяют получить все собранные сведения без необходимости подключения к другому девайсу.

Для получения максимально достоверных данных и сокращения времени на измерение радиационного фона производители устанавливают в корпус прибора несколько детекторов. По этой причине, если дозиметр профессиональный, он имеет размер, который превышает предыдущие (бытовые) модели.

Измерители, соответствующие Росстандарту, имеют широкий диапазон действия, а также оснащены высокочувствительными датчиками.

Устройство измерения, которое предназначено для смартфона, – это счетчик, определяющий только критический уровень излучения.
