Принцип регулировки яркости светодиодов

Подключение к led-ленте

Несмотря на то, что для разных видов лент схемы подключения также будут разными, в любой схеме диммер с одной стороны подключается к блоку питания. Если лента монохромная, то ее подключение будет напрямую через диммер, если многоцветная, то в схеме добавится еще и контроллер – между диммером и непосредственно лентой (если только контроллер не объединен с регулятором изначально).

Иногда в схему включается еще и усилитель – если мощность подключаемых приборов превосходит значение мощности питающего элемента. Пример обычной схемы подключения светодиодной ленты с использованием диммера:

Необходимость в регуляторах яркости

Теперь разберем вопрос немного подробнее, узнаем, зачем нужна регулировка яркости, и как можно по-другому управлять яркостью светодиодов.

• Самый известный случай, когда необходим регулятор яркости для нескольких светодиодов, связан с освещением жилого помещения. Мы привыкли управлять яркостью света: делать его мягче в вечернее время, включать на всю мощность во время работы, подсвечивать отдельные предметы и участки комнаты.
• Регулировать яркость необходимо и в более сложных приборах, таких как мониторы телевизоров и ноутбуков. Без нее не обходятся автомобильные фары и карманные фонарики.
• Регулировка яркости позволяет экономить нам электроэнергию, если речь идет о мощных потребителях.
• Зная правила регулировки, можно создать автоматическое или дистанционное управление светом, что очень удобно.

В некоторых приборах просто уменьшать значение тока, увеличивая сопротивление, нельзя, поскольку это может привести к изменению белого цвета на зеленоватый. К тому же увеличение сопротивления приводит к нежелательному повышенному выделению тепла.

Описание шим регулятора яркости

Самый простой способ для достижения данного высокочастотного переключения – применение микросхемы , одой из самых распространенных и самых универсальных микросхем, когда-либо созданных. Схема ШИМ регулятора, показанная ниже предназначен для использования в качестве диммера для питания светодиодов (12 вольт) или регулятора скорости вращения для двигателя постоянного тока на 12 В.

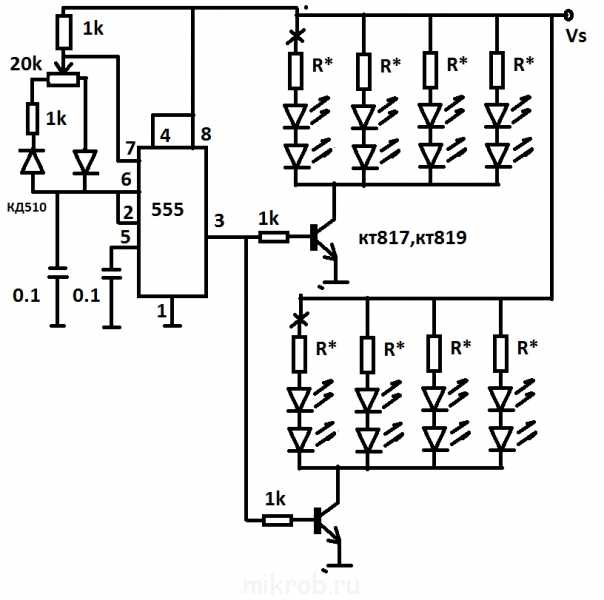

В данной схеме, сопротивление резисторов к светодиодам необходимо подобрать, чтобы обеспечить прямой ток в 25 мА. В результате общий ток трех линеек светодиодов составит 75мА. Транзистор должен быть рассчитан на ток не менее 75 мА, но лучше взять с запасом.

Эта схема диммера осуществляет регулировку от 5% до 95%, но используя германиевые диоды вместо , диапазон может быть расширен от 1% до 99% от номинального значения.

При переделке приборных панелей возникает потребность в регулировке яркости установленных плат. Особенно это нужно, если долго находишься за рулем в темное время суток. Все таки светодиоды светят сочнее и ярче, чем обычные лампы, да и без регулятора работа выглядит не законченной.

Вопрос решается покупкой готового диммера для регулировке светодиодных лент или простым переменным резистором, установленным в разрыв сети. Это не наш метод. Регулятор должен быть на ШИМе (широтно-импульсный модулятор).

ШИМ-регулировка заключается
в периодическом включении и выключении тока через светодиод на короткие промежутки времени. Чтобы избежать эффекта мерцания, воспринимаемого человеческим зрением, частота этого цикла должна быть не менее 200Гц.

Одним из вариантов регулировки яркости светодиодов является простое устройство на базе популярного таймера 555, который осуществляет эту операцию с помощью ШИМ-сигнала

Основной компонент схемы – таймер 555, который формирует ШИМ-сигнал, встроенный генератор меняет скважность импульсов с частотой 200Гц

Переменный резистор с помощью двух импульсных диодов осуществляет регулировку яркости. Не маловажный элемент схемы — ключевой полевой транзистор, работающий по схеме с общим истоком. Схема диммера способна осуществлять регулировку яркости в диапазоне от 5% до 95%.

Теория пройдена. Переходим к практике.

Сразу возникают трудности в подборе компонентов. В моем случает основное пришлось покупать в Мекке радиолюбителей — магазин «Чип и Дип» и ждать две недели доставкой, мать его, Почтой России. Остальное искать по местным магазинам.

Это самое сложное, т.к. их всего пара штук. Скажу сразу получилось не с первого раза, пришлось поломать голову с полевым транзистором и несколько раз переделывать/перерисовать/перепаивать.

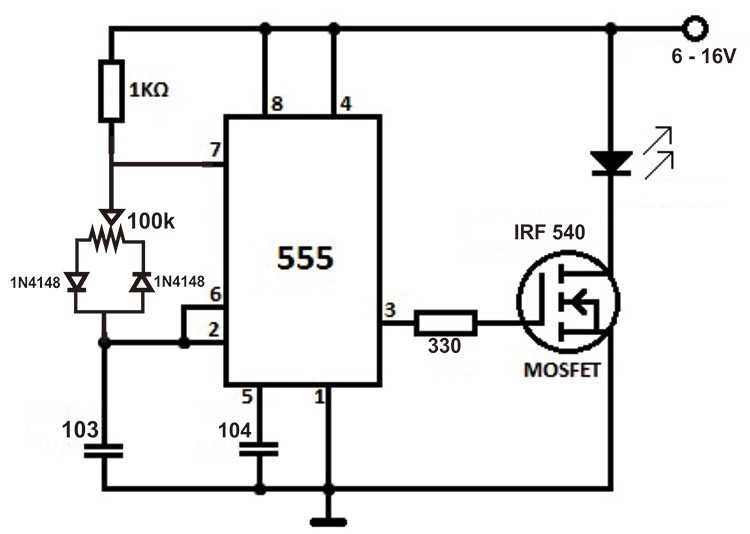

За основу взята классическая схема:

В схему внесены изменения: 1. Емкости заменены на 0,01мкф и 0,1мкФ 2. Заменен транзистор на IRF7413. Держит 30В 13А. Шикарно!

Первый и второй вариант.

Версия 1 и версия 2.

Как видно во второй версии еще уменьшил общие размеры и заменил полевик, емкость.

Сравнение. Для наглядности размеров.

С учетом всех ошибок переделал схему и еще немного уменьшим общие замеры.

Победа!

Подключаем кусок шкалы:

Максимум яркости

Светодиоды используются практически во всех технике вокруг нас. Правда иногда возникает необходимость регулировать их яркость (например, в фонариках, или мониторах). Самым простым выходом в этой ситуации, кажется изменить количество тока, пропускаемого через светодиод. Но это не так. Светодиод – довольно чувствительный компонент. Постоянное изменение количества тока может существенно сократить срок его работы, или вообще сломать. Так же надо учитывать, что нельзя использовать ограничительный резистор, так как в нем будет накапливаться лишняя энергия. При использовании батареек это недопустимо. Еще одна проблема при таком подходе – цвет света будет меняться.

Есть два варианта:

• Регулирование ШИМ
• Аналоговое

Эти методы контролируют проходящий через светодиод ток, но между ними есть определенные различия. Аналоговое регулирование изменяет уровень тока, который проходит через светодиоды. А ШИМ регулирует частоту подачи тока.

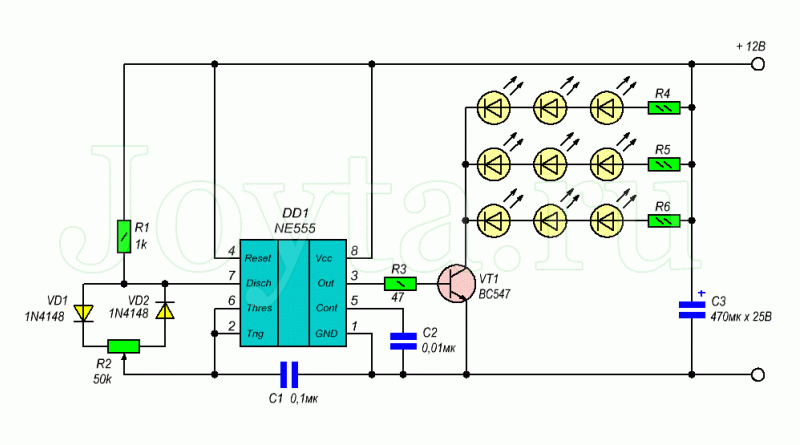

Простая схема ШИМ-регулятора на таймере NE555

С микросхемой NE555 (аналог КР1006) знаком каждый радиолюбитель. Её универсальность позволяет конструировать самые разнообразные самоделки: от простого одновибратора импульсов с двумя элементами в обвязке до многокомпонентного модулятора. В данной статье будет рассмотрена схема включения таймера в режиме генератора прямоугольных импульсов с широтно-импульсной регулировкой.

Схема и принцип её работы

С развитием мощных светодиодов NE555 снова вышла на арену в роли регулятора яркости (диммера), напомнив о своих неоспоримых преимуществах. Устройства на её основе не требуют глубоких знаний электроники, собираются быстро и работают надёжно. Известно, что управлять яркостью светодиода можно двумя способами: аналоговым и импульсным. Первый способ предполагает изменение амплитудного значения постоянного тока через светодиод. Такой способ имеет один существенный недостаток — низкий КПД

Второй способ подразумевает изменение ширины импульсов (скважности) тока с частотой от 200 Гц до нескольких килогерц. На таких частотах мерцание светодиодов незаметно для человеческого глаза

Схема ШИМ-регулятора с мощным выходным транзистором показана на рисунке. Она способна работать от 4,5 до 18В, что свидетельствует о возможности управления яркостью как одного мощного светодиода, так и целой светодиодной лентой. Диапазон регулировки яркости колеблется от 5 до 95%. Устройство представляет собой доработанную версию генератора прямоугольных импульсов. Частота этих импульсов зависит от ёмкости C1 и сопротивлений R1, R2 и определяется по формуле: f=1/(ln2*(R1+2*R2)*C1), Гц Принцип действия электронного регулятора яркости заключается в следующем. В момент подачи напряжения питания начинает заряжаться конденсатор по цепи: +Uпит – R2 – VD1 –R1 –C1 – -Uпит. Как только напряжение на нём достигнет уровня 2/3Uпит откроется внутренний транзистор таймера и начнется процесс разрядки. Разряд начинается с верхней обкладки C1 и далее по цепи: R1 – VD2 –7 вывод ИМС – -Uпит. Достигнув отметки 1/3Uпит транзистор таймера закроется и C1 вновь начнет набирать ёмкость. В дальнейшем процесс повторяется циклически, формируя на выводе 3 прямоугольные импульсы. Изменение сопротивления подстроечного резистора приводит к уменьшению (увеличению) времени импульса на выходе таймера (вывод 3), и как следствие, уменьшается (увеличивается) среднее значение выходного сигнала. Сформированная последовательность импульсов через токоограничивающий резистор R3 поступает на затвор VT1, который включен по схеме с общим истоком. Нагрузка в виде светодиодной ленты или последовательно включенных мощных светодиодов включается в разрыв цепи стока VT1. В данном случае установлен мощный MOSFET транзистор с максимальным током стока 13А. Это позволяет управлять свечением светодиодной ленты длиной в несколько метров. Но при этом транзистору может потребоваться теплоотвод. Блокирующий конденсатор C2 исключает влияние помех, которые могут возникать по цепи питания в моменты переключения таймера. Величина его ёмкости может быть любой в пределах 0,01-0,1 мкФ.

Плата и детали сборки регулятора яркости

Односторонняя печатная плата имеет размер 22х24 мм. Как видно из рисунка на ней нет ничего лишнего, что могло бы вызвать вопросы.

После сборки схема ШИМ-регулятора яркости не требует наладки, а печатная плата легка в изготовке своими руками. В плате, кроме подстроечного резистора, используются SMD элементы. DA1 – ИМС NE555; VT1 – полевой транзистор IRF7413; VD1,VD2 – 1N4007; R1 – 50 кОм, подстроечный; R2, R3 – 1 кОм; C1 – 0,1 мкФ; C2 – 0,01 мкФ.

Практические советы

Для себя я сделал немного другую обвязку таймера:

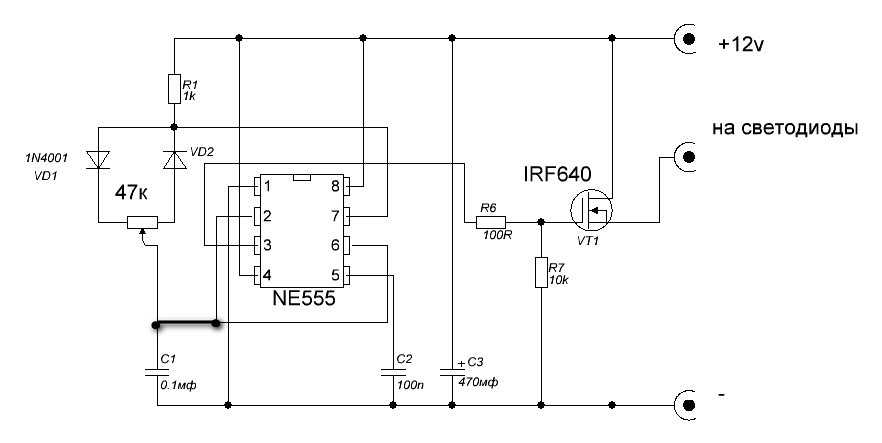

Ниже приведена схема из Proteus, а так же верхняя и нижняя сторона платы:

В схему я установил переменный резистор  с выключателем, чтобы полностью обесточивать плату от внешнего питания. Добавил клемники для подключения питания и нагрузки. Ну и сама виртуальная модель устройства.

Этот архив содержит файлы в формате Gerber LED_PWM_ne555v2 — CADCAM

Различие диммеров по месту установки и по типу управления

Регулятор яркости свечения ламп называется диммером. Для led источников света принцип работы устройства отличается от регуляторов ламп накаливания.

Светодиодные источники света различаются на самостоятельные устройства в виде ламп или, требующие индивидуальной сборки, например, led ленты. Практически любая светодиодная лампочка, рассчитанная на 220в, на сегодняшний день является диммируемой. Она может быть с цоколем E, MR, или G. Лампочку достаточно поместить в патрон обычной сети и через диммер управлять ее работой. Для управления led лентой понадобится диммер с системой ШИМ.

Сразу надо оговорить, что ШИМ расшифровывается как широтно-полюсная модуляция. Это своего рода генератор, создающий ток высокой частоты 200 Гц. На выходе генератора образуется импульс, от которого светятся светодиоды. Иначе говоря, яркость свечения светодиодного источника света зависит от импульса, а обычной лампочки накаливания – от силы тока. Это, кстати, ответ на вопрос, можно ли использовать led диммер с другими источниками света. Конечно – нельзя.

Внутри светодиодной лампы стоит драйвер. Он является стабилизатором напряжения и имеет свой диммер, преобразующий 12 или 24 вольта на импульс, питающий светодиоды. В диммируемых лампах драйвер реагирует на внешний регулятор – диммер. При увеличении регулятором силы тока от драйвера исходят импульсы максимального уровня ШИМ. Уменьшая силу тока, импульсы ШИМ падают с промежуточными значениями. Так происходит регулировка яркости. Во время включения лампа через диммер первоначально загорается на 10% от своей мощности.

Светодиодные ленты не имеют своего драйвера. Для них надо ставить отдельный блок питания. Мощность блока и диммера должны подбираться в соответствии с количеством светодиодов, размещенных на ленте. Однако существуют led лампочки, рассчитанные на рабочее напряжение 12 или 24 вольта. Для них тоже необходим отдельный модуль и диммер с системой ШИМ. Если на упаковке указано, что такая лампа является диммируемой, то ее яркость можно изменять стандартным led регулятором.

Различие по месту установки

В зависимости от назначения диммеры различаются по месту установки:

• установка модульного диммера для светодиодных ламп выполняется внутри распределительного щитка. Управление устройством ведется через выносной или ДУ пульт. Однако применять их в быту не принято из-за высокой стоимости;
• самый используемый регулятор – моноблочный. Он устанавливается в коробку вместо настенного выключателя. Для работы с led освещением нужен регулятор с системой ШИМ или диммируемые лампочки;
• монтаж выносных блоков для точечных светильников ведется в потолочной конструкции.

Кроме ламп, на потолок монтируют led ленты, имеющие свой диммируемый блок. Их управление ведется разными способами, задуманными производителем.

Различие по типу управления

Самыми простыми по управлению считаются механические регуляторы. Они подразделяются на 3 вида:

Более современным считается сенсорный диммер. Устройства имеют много функций, управление которыми происходит на дисплее по принципу смартфона. Дорогие модели оборудованы цветным дисплеем.

Удобными в управлении считаются диммеры с пультом ДУ. Дистанционное устройство может передавать сигнал регулятору через инфракрасный порт или по радиоволне. Первый вариант требует точного направления пульта на регулятор точно так, как происходит переключение на телевизоре каналов. Второй вариант очень удобен, так как управлять освещением можно, находясь в любой комнате или даже на улице возле дома.

Используя диммер, работающий через Wi-fi, управлять освещением можно с планшета или смартфона. Регулировка освещением с диммером подобной модели используется в «умных домах». В дополнение система комплектуется пультом управления.

Комплектация устройства

Микроконтроллер входит в слаботочную часть устройства и позволяет работать диммеру в автономном режиме и в составе сети, он является основой устройства, работает в зависимости от определенного алгоритма и преобразует принимаемую информацию в команды по управлению источниками света. Отличается дружественным интерфейсом и должен обладать достаточным количеством оперативной памяти и высокой скоростью обработки принимаемой информации и регулирования яркости одновременно нескольких (до 12) источников света.

Силовая часть состоит из двух рабочих режимов, часть «реле» обеспечивает работу в режиме твердотельного реле и режима «диммера» — возможность плавного управления мощностью. Все выходные каскады комплектуются фильтрами для электромагнитных помех.

В состав устройства входят:

1. 12 силовых каналов с нагрузкой до 8А для управления активной и индуктивной нагрузкой.
2. 8 аналоговых выходов от 0-10В управляющих регулируемыми балластами внешней установки, светодиодных ламп и ламп дневного света.
3. Прием команды управления«Замкнуто – Разомкнуто» осуществляют датчики замыкания
4. Для приема и передачи сигналов ИК диапазона управления предусмотрен разъем ИК порта.
5. Для коммутации применяется семистор он принимает управляющий сигнал от контроллера и выполняет регулировку выходной мощности канала при помощи обрезания синусоиды питающего напряжения 220В по переднему и заднему фронту.

Требования к регулятору

• Мощность 100 Вт на 12 вольт
• Плавное управление ручкой
• Доступные радиокомпоненты
• Отсутствие акустического шума
• Малый шаг изменения мощности
• Контроль до очень низких уровней яркости

Мои светодиодные ленты потребляют 20 Ватт на метр и там максимум 5 метров светодиодной ленты на диммер, поэтому нужна мощность около 100 Вт. Максимальный ток получился около 8.3 ампера.

Естественно, суммарная рассеиваемая мощность в диммере должна быть ниже, скажем, 1 ватта. Поэтому если мы используем один FET, нам нужно значение Rds — 14.5 мОм. А если надо — всегда можем параллельно впаять два или более, при необходимости снизить сопротивление канала.

Управление яркостью простым переменным резистором — это самый простой способ управления диммером, но такие устройства в продаже трудно найти. Большинство имеющихся в магазинах диммеров оснащены ИК-пультами дистанционного управления. На мой взгляд не нужное усложнение.

Большинство из дистанционно управляемых регуляторов имеют только 8 уровней яркости. И все, что я нашел, работает линейно, что делает схемы лишёнными смысла. Люди воспринимают яркость логарифмически, а не линейно. Так что переход от 1% до 2% выглядит так же, как от 50% до 100%.

Линейный контроль не даст вам точной регулировки на нижнем пределе

В идеале, надо иметь экспоненциальную передаточную функцию от регулятора по скважности ШИМ для компенсации логарифмической природы человеческого видения. И самый простой способ сделать это — с помощью микроконтроллера

Стоит ли использовать диммер для светодиодной ленты?

Однозначно – стоит. Установка такого устройства под силу даже непрофессионалу, но сам светорегулятор многократно расширяет функции и возможности led-ленты. Например, можно отказаться от большого количества светильников разной мощности, поскольку одна и та же лента будет светить с разной яркостью, заменяя и большую люстру, и маленький ночник.

Подобное освещение очень удобно в детской комнате – когда ребенок уснет, можно будет просто приглушить свет до минимума, не опасаясь ни за проводку, ни за то, что чадо проснется ночью в темноте и испугается.

Любителям домашних вечеринок однозначно придутся по душе световые эффекты, которые можно создать при помощи диммера с аудио-входом. И это лишь малая часть способов применения диммеров и светодиодных лент в обычных квартирах и домах.

Навигация по записям

Поэтому надо строго следовать рекомендациям производителя по монтажу. Это тоже надо учитывать. Основой конструкции диммера является симистор.

Причем чем большее ее продолжительность, тем меньше яркость свечения.

Комментарии к статье: 19 Устройство и схема диммера В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания.

Белые осветительные светодиоды, особенно китайские, весьма чувствительны к кратковременным импульсам тока, выгорают на раз. Основой конструкции диммера является симистор.

При пятичасовой работе BTA на нагрузку 3кВт я достиг комнатной температуры радиатора, для этого я установил небольшой кулер от процессора ПК, обеспечив его питание от миниатюрного выпрямителя. Таким образом, изменяется мощность лампочки, ее яркость — свет приглушается или увеличивается. Даже, когда на люстре имеется одна лампа, можно легко настроить яркость, уменьшив или увеличив подаваемое напряжение.

Целью моих дурацких изысканиях было такое же дурацкое желание получить от светодиодной лампы обещанные фирмой 30 — 50 тысяч часов работы. Как подключить диммер (регулятор освещения)

Лучшие кнопочные и сенсорные диммеры

Legrand Etika 672218

С помощью данного изделия можно включать и выключать свет в комнате, а так же регулировать яркость освещения. Он подходит для ламп суммарной мощностью до 400 Вт. Механизм «Legrand Etika 672218» состоит из двух кнопок. Левая кнопка предназначена для включения и выключения освещения, а вторая для настройки уровня освещенности в помещении. Под клавишами прибора имеется светодиод, который в емкостном режиме работы горит красным цветом, а зеленым при индуктивном режиме. Один из этих режимов можно задать принудительно. Так же в данной модели можно задать автоматическую память, которая при включении будет выдавать яркость, используемую перед этим. Эту функцию при необходимости можно отключить.

Кнопки включения и регулировки изготовлены из АБС-пластика, который не будет менять свой цвет под воздействием солнечных лучей. Механизм изделия выполнен из поликарбоната. «Legrand Etika 672218» имеет защиту IP20.

Средняя стоимость составляет 3000 рублей.

Legrand Etika 672218
Достоинства:

• Выпускается в двух цветовых вариантах;
• Есть функция памяти;
• Простой монтаж;
• Надежный производитель.

Недостатки:

Не найдены.

Legrand Valena Allure 722762

Особенностью данной модели является то, что она подходит для любых типов осветительных приборов. Максимально можно подключить до 10 ламп. Включение освещения будет постепенным, через 2 секунды после включения, будет установлена яркость, которая была отрегулирована при последнем использовании изделия. «Legrand Valena Allure» имеет три режима работы: обычный режим диммирования, ночной режим, когда яркость будет постепенно уменьшать и полностью отключится спустя 60 минут, а так же режим установленной яркостью (0%, 33%, 60% и 100%). Так же стоит отметить, что данная модель имеет встроенную защиту от перегрузок и короткого замыкания. Управлять данной моделью можно дистанционно, а так с помощью кнопок.

Средняя стоимость составляет 4500 рублей.

Legrand Valena Allure 722762
Достоинства:

• Подходит для всех типов ламп;
• 3 режима работы;
• Защита от перегрузок.

Недостатки:

Отсутствует индикаторная подсветка.

Delumo

Данная модель имеет сенсорное управление, а так же большое разнообразие цветовых панелей. Благодаря этому изделие легко впишется в любой интерьер и станет его гармонично дополнять. К данному устройству можно подключить один светильник или группу, состоящую из нескольких ламп. При этом изменение всех параметров будет происходить одновременно у всей группы. С помощью «Delumo» можно включать и выключать свет, регулировать его яркость, а так же здесь имеется функция плавного включения.  Так же стоит отметить, что прибор автоматически отключится спустя 10 часов после его включения.

Данная модель не требует монтажа в стену. «Delumo» имеет батарейку, которой хватит на несколько лет активного использования. А его функционирование осуществляется за счет установки в сеть радиодиммера, который будет контролировать все подаваемые сигналы.

Средняя стоимость составляет 2100 рублей.

Delumo диммер
Достоинства:

• Возможно управление несколькими источниками света;
• Лицевая панель изготовлена из стекла и имеет более 20 цветовых вариантов;
• Плавное включение;
• Подходит к любому типу ламп.

Недостатки:

Нет.

Сенсорный радиоуправляемый диммер LIVOLO

Светорегулятор «LIVOLO» имеет сенсорную панель, изготовленную из стекла. Выпускается в 4 цветовых вариантах, которые впишутся в любой стиль интерьера. С помощью «LIVOLO» можно легко заменить обычный выключатель. К тому  же у вас появятся преимущества в плавном включении и выключении света, что будет особенно полезным в темное время суток, а так же имеется возможность настройки яркости освещения, что продлит срок эксплуатации ваших ламп. Регулировка параметрами происходит быстро и не требует больших усилий, поскольку датчики данной модели сразу же реагируют на любые действия. Так же «LIVOLO» можно управлять с помощью пульта, что избавит вас от совершения лишних движений.

«LIVOLO» имеет степень защиты IP20. А максимальная нагрузка на один прибор составляет 500 Вт.

Средняя стоимость составляет 2000 рублей.

Сенсорный радиоуправляемый диммер LIVOLO
Достоинства:

• Возможно дистанционное управление;
• 4 цветовых варианта;
• Плавное включение.

Недостатки:

Не часто встречается в магазинах.

Генераторы ШИМ

В системе ШИМ в качестве задающего генератора могут использовать микроконтроллер, или схема, состоящая из схем малой степени интеграции. Так же возможно создание регулятора из микросхем, которые предназначены для импульсных блоков питания, или логические микросхемы К561, или интегральный таймер NE565. Умельцы используют в этих целях даже операционный усилитель. Для этого на нем собирается генератор, который можно регулировать. Одна из наиболее используемых схем основана на таймере 555. По сути, это обычный генератор прямоугольных импульсов. Частота регулируется конденсатором С1. при выходе у конденсатора должно быть высокое напряжение (это равно с соединением с плюсовым источником питания). А заряжается он тогда, когда на выходе присутствует низкое напряжение. Этот момент и дает получение импульсов разной ширины. Еще одной популярной схемой является ШИМ на основе микросхемы UC3843. в этом случае схема включения изменена в сторону упрощения. Для того, чтобы управлять шириной импульса, используется подача регулирующего напряжения положительной полярности. На выходе в таком случае получается нужный импульсный сигнал ШИМ. Регулирующее напряжение действует на выход так: при снижении широта увеличивается.

Устройство

Чтобы сделать диммер своими руками, потребуется подробно изучить принцип его действия и внутреннее устройство. Простейшие из этих девайсов имеют ручку, поворачивая которую можно регулировать освещение, и выведенные клеммы для подключения проводов. Таким устройством управляют яркостью ламп двух видов — галогенных и накаливания. С развитием электроники стали появляться диммеры для регулирования мощности люминесцентных и светодиодных ламп.

Внутреннее устройство диммера

В более ранние времена для изменения этого параметра у ламп накаливания применяли резисторы. Мощность таких деталей рассчитывалась не меньше нагрузочной. Минусом таких приспособлений являлась потеря мощности при снижении яркости света. Наиболее часто их применяли в больших общественных залах, театрах и т. д. Принцип работы прибора основан на использовании симистора и динистора, являющихся современными полупроводниковыми приборами.

По конструкционным особенностям диммеры можно классифицировать по следующим типам:

• поворотные, где управление выполняется при использовании ручки – электронные;
• кнопочные управляются при помощи специальных кнопок – групповые;
• дистанционные, которые работают при помощи дистанционного пульта.

Кнопочный диммер более многофункционален, чем поворотный. Это связано с тем, что если в цепь завязать нужное количество кнопок, управление можно осуществлять с разных мест. Длина проводов, используемых для подключения диммера, не должна превышать 10 метров. Это связано с возникновением помех.

Кнопочный диммер

Мало кто знает, что при помощи самодельных регуляторов мощности можно изменять температуру паяльника, контролировать обороты вытяжного вентилятора. Также он отлично подойдет для пылесоса или дрели, у которых можно регулировать их скорость вращения.

Промышленные варианты диммеров для светодиодных ламп

Тип управления диммером:

• Инфракрасный;
• Радио;
• Стационарный.

• 12V;
• 220V.

Диммер, монтируемый вместо выключателя, с пультом дистанционного управления. Обычно устанавливаются при переоборудовании обыкновенного освещения лампами накаливания на светодиодные ленты.

Диммер, устанавливаемый перед драйвером питания светодиодов на дистанционном управлении с инфракрасным управлением.

Образец с управлением через радиоканал. В отличие от инфракрасного передатчика, такой пульт способен включить освещение даже с улицы.

Выпускают образцы с механическим либо сенсорным управлением. Есть даже модели, позволяющие управлять освещением с помощью смартфона через WiFi.

Основной недостаток всех устройств – достаточно высокая цена.

Если у вас нет желания переплачивать за ненужные функции, изготовить диммер для светодиодных ламп 220в своими руками совсем не сложно.
