Принцип работы беспроводного пульта дистанционного управления

Как сделать пульт своими руками

Схема 4-канального пульта Пульт ДУ — это устройство, которое можно собрать, преобразовав смартфон. Нужно приобрести инфракрасные диоды или вынуть их из ненужных пультов (2 шт.) и штекер от старых наушников. Для сборки понадобится наждак, изолента и суперклей, работа проводится кусачками и паяльником.

Для изготовления выполняются этапы:

• С одной стороны зачищаются выступающие сбоку элементы ИК диодов с помощью наждачной бумаги.
• Диоды с помощью суперклея соединяются так, чтобы внутри оказалась сточенная сторона.
• Лапки диодов нужно согнуть и лишние выступы демонтировать кусачками.
• Паяльником припаиваются аноды друг к другу.
• Проводится аналогичная обработка второго диода;.
• Оба светодиода нужно подключить к штекерным лапкам без соблюдения полярности.
• Место пайки обмазывается клеем и защищается изоляционной лентой.

Режим подсоединения делается через IR Port или WI-FI, IR Blaster. Выбирается модификация телевизора и подтверждается действие. Переделанный смартфон направляется на ИК приемник домашнего экрана, функции оказываются под управлением.

Декодирование инфракрасных сигналов управления с помощью Arduino

Плата Arduino в рассматриваемом проекте выполняет сразу две функции: одна заключается в декодировании инфракрасных сигналов от пультов ДУ, а вторая — в управлении инфракрасным излучателем.

Для декодирования сигналов от инфракрасных пультов ДУ мы будем использовать заголовочный файл от Ken Shirriff’s IRremote, который значительно упрощает эти процессы. Для работы с этим заголовочным файлом вы должны сделать следующую последовательность действий:

Текст программы для декодирования сигналов от инфракрасных пультов ДУ:

#include const int RECV_PIN = 6; IRrecv irrecv(RECV_PIN); decode_results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); // Start the receiver irrecv.blink13(true); } void loop() { if (irrecv.decode(&results)) { if (results.decode_type == NEC) { Serial.print(«NEC «); } else if (results.decode_type == SONY) { Serial.print(«SONY «); } else if (results.decode_type == RC5) { Serial.print(«RC5 «); } else if (results.decode_type == RC6) { Serial.print(«RC6 «); } else if (results.decode_type == UNKNOWN) { Serial.print(«UNKNOWN «); } Serial.print(» «); Serial.print(results.value, HEX); Serial.print(» «); Serial.println(results.bits); irrecv.resume(); // Receive the next value } }

После того как вы сумеете это реализовать аккуратно запишите все значения кодов и другую представленную информацию для всех кнопок со всех пультов ДУ, которые вы хотите реализовать в вашем универсальном пульте. Таким образом, вы создадите своеобразную базу данных кнопок и соответствующих им кодов.

Представленный пример программы для декодирования сигналов инфракрасных пультов ДУ был взят из подпапки ‘examples’ (примеры) папки IRremote (которую мы скачали по вышеприведенной ссылке). Также в подпапке ‘examples’ вы можете при желании изучить и другие примеры работы с устройствами инфракрасной связи.

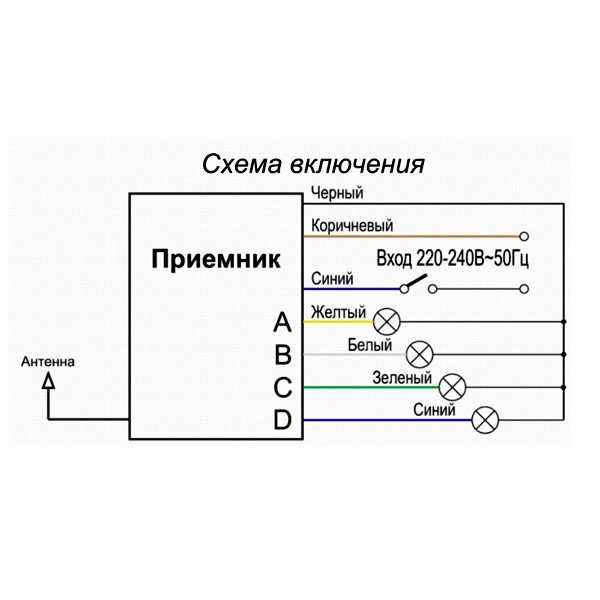

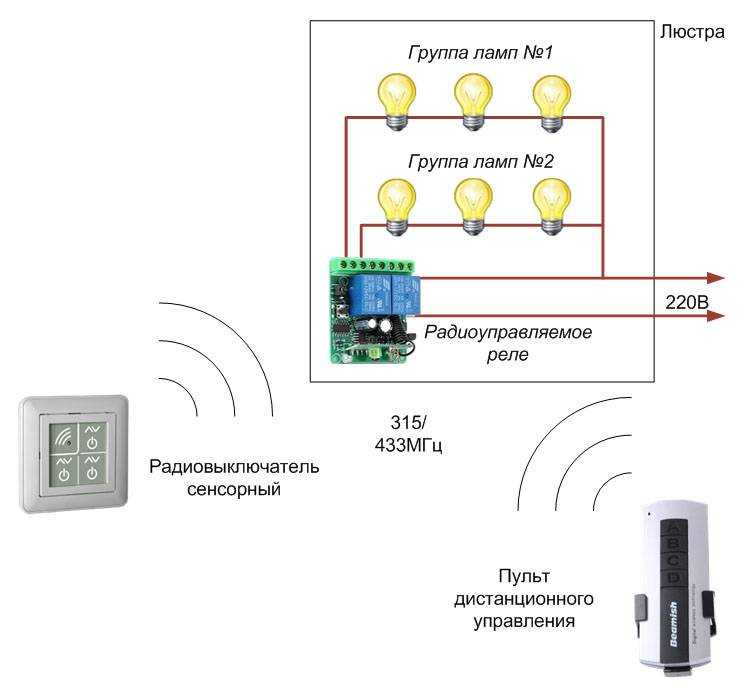

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты .

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А» , подключаем к клемме фазы — «L» .

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу .

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом .

Кроме этого соединения были затянуты контрольными винтовыми клеммами .

Затем все надежно заизолировано.

О сталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты . Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Устройство пульта дистанционного управления

Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.

На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.

Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый — печатная плата с контактными площадками и смонтированной электроникой.

Второй — выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.

Устройство пульта ДУ

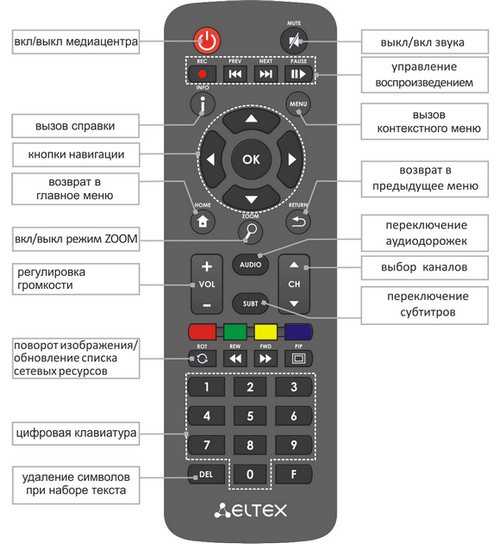

Бытовой ПДУ представляет собой коробку, на лицевой части которой располагаются кнопки. Пульт работает от батареек и посылает сигналы в виде инфракрасных лучей (0,75 – 1,4 микрона). Волна не распознается человеком, но воспринимается принимающим механизмом. В конструкции есть бескорпусная или корпусная микросхема, которая расположена на пластине из диэлектрика и залита полимерной термопластической смолой. На панели универсального пульта есть базовые части:

• клавиша включения, выбора аппарата;
• регулятор силы звука и переключения каналов, настройки даты и времени;
• цифровые клавиши для ввода чисел;
• кнопки программирования;
• джойстики для перехода по меню;
• клавиши, назначение которых выбирает пользователь самостоятельно;
• жидкокристаллический или сенсорный экран, показывающий текущие сведения.

Где лучше искать

Если вы смотрели телевизор и обнаружили исчезновение пульта, не торопитесь вставать, т. к. гладкий предмет может соскользнуть и «спрятаться» еще дальше. Сначала осмотрите диван или кресло, на котором сидите, прощупайте поверхность руками

Затем осторожно поднимайте лежащие рядом предметы (журнал, подушку, плед) таким образом, чтобы прибор не мог упасть на пол. От удара иногда выпадают батарейки, на корпусе может появиться трещина. Расширяя район поиска, обследуйте щели между сиденьем и подлокотниками, пространство вокруг дивана и под ним

Проверьте места, куда чаще всего кладете пульт: журнальный столик, полки тумбы для телевизора

Расширяя район поиска, обследуйте щели между сиденьем и подлокотниками, пространство вокруг дивана и под ним. Проверьте места, куда чаще всего кладете пульт: журнальный столик, полки тумбы для телевизора.

Спросите у других членов семьи, не переложил ли кто-нибудь из них пульт от ТВ в другое место.

Если к гаджету проявили интерес маленькие дети, его можно обнаружить в коробке с игрушками. Собаку также может привлечь интересный предмет. Иногда хозяин находит его где-нибудь в углу или на собачьей лежанке.

Неочевидные места

Если потерянный пульт не нашелся сразу, не стоит расстраиваться. Нужно вспомнить, куда вы отлучались за время просмотра телепередач.

ПДУ может оказаться в любом месте дома:

• на телефонной полке (вам кто-то звонил);
• на кухне (захотелось выпить воды или чаю);
• рядом с холодильником (во время рекламы решили перекусить);
• на подоконнике (подходили к окну, услышав шум на улице);
• в ванной комнате (нужно было вымыть руки);
• на тумбочке в прихожей (к вам заходил сосед).

Если мебель раскладная, пульт при уборке может попасть в ящик для постельного белья. Случалось, что прибор находили в стиральной машине, куда он попал вместе с пододеяльником.

• Как происходит установка умного дома
• Как выполнить ремонт дренажного насоса самостоятельно
• Скрытое видеонаблюдение в квартире: цели установки, выбор камер и законность
• Пошаговая инструкция включения кондиционера на тепло
• Как обновить старую кафельную плитку в ванной комнате
• Дизайн детской (50+ фото)
• Как с помощью болгарки резать металл
• Скрипит ручка двери: причины проблемы и способы устранения
• Как правильно включить кондиционер на тепло
• Самодельная русская печь на улице под навесом
• Интерьер детской комнаты: 111 фото и 7 идей
• Настенный карниз: как вешать, фото
• Диммер для светодиодных ламп на 220 вольт: особенности работы и подключения своими руками
• Почему кондиционер не включается или не выключается с пульта
• Почему кондиционер булькает в нерабочем состоянии при ветре
• Как выбрать сетевой фильтр с предохранителем от скачков напряжения
• Почему же кондиционер или сплит-система могут не обогревать
• Как делать фильтры для воды своими руками?
• Как проверить исправность тэна на стиральной машине в домашних условиях
• Компоненты и устройства умного дома xiaomi
• Как правильно подключить своими руками светодиодную лампу: пошаговая инструкция и подробное описание простых схем
• Приспособления для гаража своими руками: все самое полезное
• Этапы ремонта детской комнаты
• Уход за матовыми и глянцевыми натяжными потолками
• Восстановление ручки пластикового окна

С этим читают

• Как происходит установка умного дома
• Как выполнить ремонт дренажного насоса самостоятельно
• Скрытое видеонаблюдение в квартире: цели установки, выбор камер и законность
• Пошаговая инструкция включения кондиционера на тепло
• Как обновить старую кафельную плитку в ванной комнате
• Дизайн детской (50+ фото)
• Как с помощью болгарки резать металл
• Скрипит ручка двери: причины проблемы и способы устранения
• Как правильно включить кондиционер на тепло
• Самодельная русская печь на улице под навесом

Схема RGB лампы на Attiny13

Схема для сборки лампы представлена ниже.

Детали для этой схемы, а также всё необходимое для сборки других электронных схем, в том числе инструменты, можно купить в магазине «Элирит». В каталоге присутствует большой ассортимент радиоэлектронных товаров, как отечественного производства, так и импортных, по весьма привлекательным ценам, имеется доставка по России.

Светодиод в схеме используется RGB – на одной подложке одновременно установлены три независимых светодиода, соответственно красный, зелёный и синий, путём комбинирования яркости этих цветов получаются различные другие цвета и оттенки. Использовать можно также и три отдельных светодиода, если под рукой нет RGB, однако в этом случае их нужно будет расположить как можно ближе друг другу и накрыть сверху рассеивающим экраном, чтобы цвета равномерно смешивались. На картинке ниже можно увидеть применённый мной RGB светодиод, он имеет 6 выводов – отдельные анод и катод для каждого цвета.

Несколько слов о деталях схемы. Предпочтительнее использовать элементы поверхностного монтажа, в этом случае вся конструкция получится весьма компактной и её можно будет встроить, например, в какой-нибудь готовый корпус

Помимо самого микроконтроллера, на схеме присутствуют три полевых транзистора – здесь важно использовать транзисторы с логическим уровнем затвора, идеальным вариантом будут указанные на схеме IRLML0030, они полностью открываются от 5-ти вольт

Не лишним будет также установить токоограничивающие резисторы между выводами микроконтроллера и затворами, например, на 10-47 Ом, на печатной плате под них предусмотрены посадочные места. Также на схеме не указаны токоограничивающие резисторы для самих светодиодов – их сопротивление выбирается исходя из необходимого тока через светодиоды, и соответственно яркости свечения лампы. Оптимальным будет значение около 10 Ом для каждого светодиода (при питании схемы от 5 вольт), в этом случае и сами резисторы, и светодиод не будут сильно нагреваться, но общего уровня яркости хватит для большинства применений лампы.

Обратите внимание, что используемый RGB светодиод должен быть рассчитан на заданный ток, превышение допустимого тока светодиода приведёт к его быстрой деградации. Помимо этого, на плате также присутствует резистор 4,7 – 20 кОм для подтяжки RESET микроконтроллера к питанию, а также конденсаторы по питанию – не стоит ими пренебрегать, ведь ШИМ светодиодов может вызвать помехи по питанию, которые приведут к нестабильной работе микроконтроллера. Печатная плата изготавливается методом ЛУТ, файл с платой прилагается к статье

В нижней части можно увидеть большой прямоугольный полигон, граничащий со светодиодом – он работает в роли небольшого теплоотвода. При небольшой мощности его достаточно, но если ток через светодиод достаточно велик, потребуется отдельный радиатор для охлаждения

Печатная плата изготавливается методом ЛУТ, файл с платой прилагается к статье. В нижней части можно увидеть большой прямоугольный полигон, граничащий со светодиодом – он работает в роли небольшого теплоотвода. При небольшой мощности его достаточно, но если ток через светодиод достаточно велик, потребуется отдельный радиатор для охлаждения.

Сперва на плату устанавливается микроконтроллер и прошивается, прошивка также прилагается к статье. Использовать для этого можно любой подходящий программатор, например, USBasp, и соответствующую программу, инструкций в интернете предостаточно. После того, как микроконтроллер прошит, можно впаивать все остальные элементы.

Таким образом, получилась весьма миниатюрная плата с размерами 3х3 см. Для запуска схемы достаточно подвести питание в 5 вольт, микроконтроллер начнёт работу и светодиод сразу же начнёт светится.

Проверить правильность настройки очень просто – достаточно подать на затворы каждого из транзисторов по 5 вольт, при этом светодиод должен светится белым цветом без каких-либо оттенков.ъ

Однако данная настройка не обязательна и можно просто впаять три нулевых резистора-перемычки, как я и сделал, качество работы лампы при этом практически не страдает.

В общем получился интересный, недорогой, а главное сделанный своими руками LED светильник. Получившуюся плату следует поместить в любой красивый корпус, желательно выбирать матовый, для дополнительного рассеивания света. Скачать файлы проекта. Автор материала misha1279.

Принцип работы пульта дистанционного управления

Чаще в устройствах применяется одна частотная модуляция (излучения светодиодного элемента), на которую настраивается приемник и пульт. Значения частоты с постоянной амплитудой обычно неизменны — это 36, 38 или 40 кГц (Button, Canon, Pro Black). Редко используются показатели 56 кГц (Sharp, Runva, Doorhan). Изделия компании Bang & Olufsen работают со значением 455 кГц, что относится к редким характеристикам.

Если частота приемника и передатчика не совпадает, пульт будет работать, но снизится его чувствительность. Несколько модулированных пакетов импульсов создают кодированное отправление, а приемник содержит демодулятор (transmitter), схему светофильтров и детектор частот.

Раньше на пульт ставились только основные команды управляемого аппарата, большинство элементов управления располагалось на корпусе бытовой техники. Ситуация изменилась: управлять вентиляцией, воротами, подсветкой, светофорным оборудованием можно только с помощи дистанционного прибора.

Преимущества пультов дистанционного управления

Переход на удаленное управление обеспечивает удобство для пользователя, т. к. не нужно передвигаться по жилищу для включения света, установки параметров микроклимата в помещении. В автоматизированной системе человек может с помощью пульта обеспечить качественную работу дома, не вставая с места.

Дистанционное реагирование успешно работает при удаленности объектов от оператора, например при координации летательных средств, самолетов, авто. Маяки, ретрансляторы, радиостанции связи управляются на расстоянии и не требуют непосредственного присутствия человека.

В играх, таких как Xbox, ранее применялась проводная система связи, но замена на беспроводные пульты дает игрокам больше возможностей.

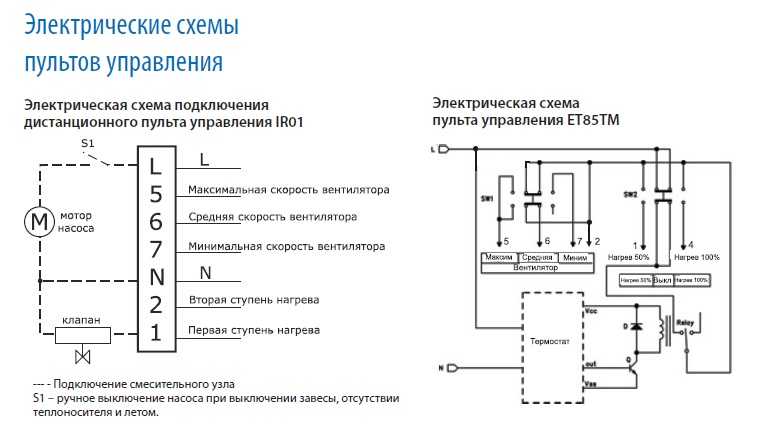

Схема пульта дистанционного управления

Для различения команд передающего блока используется метод кодирования. Перед трансляцией сигнала пульт выдает один или несколько синхронных пакетов, чтобы сенсорный приемник настроил цепь получения и синхронизировался с передатчиком по фазе и степени чувствительности.

Разработано две схемы для этой цели:

• Первая система используется в пульте дистанционном компании Philips (в соответствии с RC5 и RC4 протоколами). Посылка сигнала 0 дополняется цифрой 1, а посылка 1 требует прибавления 0. Сигнал 001 поступает в виде 010110 и считывается последовательно, а в пространство подается смоделированный пакет.
• Авторами второй кодировочной схемы являются представители компании Sony. Передается единица модулированным всплеском, а ноль означает паузу. Ноль передает кодированную информацию при одинаковом временном показателе единицы.

Исследования показали, что длительность сигналов варьирует отклонения времени на уровне +-10%. Передаваемые пакеты модулируются с помощью изменения частоты, что влияет на дальность работы устройства.

Преимущества пультов дистанционного управления

Переход на удаленное управление обеспечивает удобство для пользователя, т. к. не нужно передвигаться по жилищу для включения света, установки параметров микроклимата в помещении. В автоматизированной системе человек может с помощью пульта обеспечить качественную работу дома, не вставая с места.

Дистанционное реагирование успешно работает при удаленности объектов от оператора, например при координации летательных средств, самолетов, авто. Маяки, ретрансляторы, радиостанции связи управляются на расстоянии и не требуют непосредственного присутствия человека.

В играх, таких как Xbox, ранее применялась проводная система связи, но замена на беспроводные пульты дает игрокам больше возможностей.

Схема пульта дистанционного управления

Для различения команд передающего блока используется метод кодирования. Перед трансляцией сигнала пульт выдает один или несколько синхронных пакетов, чтобы сенсорный приемник настроил цепь получения и синхронизировался с передатчиком по фазе и степени чувствительности.

Разработано две схемы для этой цели:

• Первая система используется в пульте дистанционном компании Philips (в соответствии с RC5 и RC4 протоколами). Посылка сигнала 0 дополняется цифрой 1, а посылка 1 требует прибавления 0. Сигнал 001 поступает в виде 010110 и считывается последовательно, а в пространство подается смоделированный пакет.
• Авторами второй кодировочной схемы являются представители компании Sony. Передается единица модулированным всплеском, а ноль означает паузу. Ноль передает кодированную информацию при одинаковом временном показателе единицы.

Исследования показали, что длительность сигналов варьирует отклонения времени на уровне +-10%. Передаваемые пакеты модулируются с помощью изменения частоты, что влияет на дальность работы устройства.

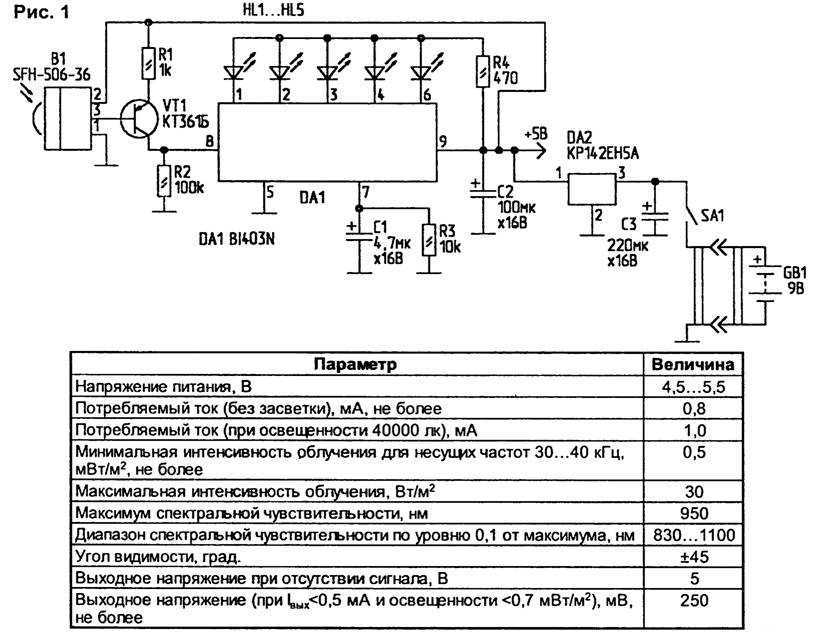

Тестер для ПДУ формата RC5 и NEC на PIC12F629

Каждый начинающий электронщик рано или поздно сталкивается с потребностью в дистанционном управлении. Самый распространенный способ организации беспроводной передачи сигнала – пульт дистанционного управления, работающий по инфракрасному каналу связи. Но, как мы знаем, не все пульты одинаково полезны. Данный тестер позволит определиться с пультами, которых в вашем доме возможно, уже несколько штук.Обычно в пульте и приёмнике используется одна частота модуляции несущей (или частоты излучения ИК-светодиода). Частоты модуляции обычно стандартны – это 36 кГц, 38 кГц, 40 кГц (Panasonic, Sony). Редкими считаются частоты 56 кГц (Sharp). Фирма Bang&Olufsen использует 455 кГц, что является большой редкостью. Пример фотоприёмников: TSOP1736 (он же Hl136AA71) – настроен на частоту 36 кГц, TSOP1738 – 38 кГц (производитель Vishay Telefunken), BRM1020 – 38 кГц. Протокол RC5 работает на частоте 36кГц, NEC на 38кГц, но как показала практика RC5 отлично работает и с приемником на 38кГц.Данное устройство предназначено для определения кода команды пульта дистанционного управления в форматах RC5 и NEC. Это два самых распространенных протокола инфракрасной связи. RC5 является разработкой фирмы Phillips, но его так же используют и многие другие фирмы. NEC разработка одноименной фирмы NEC и является также распространенным протоколом.Схема устройства (кликаем картинку для увеличения):

Работа устройства: после включения устройства на индикаторах загораются два нижних сегмента – устройство готово принимать RC5 команды, после нажатия кнопки на тестере загораются два верхних сегмента – устройство готово принимать NEC команды.По факту нажатия копки на ПДУ на индикаторе высветится шестнадцатеричный код команды кнопки. Например, для протокола RC5 при нажатии на кнопку «Stop» высветится число «36».С протоколом NEC немного по-другому. Если взять три пульта и нажимать одну и туже кнопку (например, Power), то команда во всех трех вариантах может оказаться разная.Фото устройства:

Печатная плата:

Протестированные пульты, по протоколу RC5 работает только один (черный пульт производства Phillips, довольно таки старый), остальные NEC

Так же программа написана для контроллера PIC12F675.Семимегментный индикатор применен с общим анодом, двух-разрядный, одноименные сегменты которого не объединены. Фотоприемник на 38кГц. На стадии отладки приемник на 36кГц ловил сильные помехи с дисплея LCD телевизора, вследствие чего был заменен. В своем образце я промахнулся со стабилизатором, который не плохо греется (7805 TO-92), поэтому рисунок печатной платы был подправлен под стабилизатор с корпусом TO-220.

Файлы:Печатная платаПрошивка PIC12F629Прошивка PIC12F675

Описание протоколов RC5 и NECИсходники и доработка под ваши пульты

Полезные ссылки:Попробуй сделать печатную плату на кухнеСобери себе подходящий программаторУзнай как прошить микроконтроллер прошивкойНаучись программировать и делать прошивкиЗадай вопрос или найди ответ в форуме

Принцип работы пульта дистанционного управления

Чаще в устройствах применяется одна частотная модуляция (излучения светодиодного элемента), на которую настраивается приемник и пульт. Значения частоты с постоянной амплитудой обычно неизменны — это 36, 38 или 40 кГц (Button, Canon, Pro Black). Редко используются показатели 56 кГц (Sharp, Runva, Doorhan). Изделия компании Bang & Olufsen работают со значением 455 кГц, что относится к редким характеристикам.

Если частота приемника и передатчика не совпадает, пульт будет работать, но снизится его чувствительность. Несколько модулированных пакетов импульсов создают кодированное отправление, а приемник содержит демодулятор (transmitter), схему светофильтров и детектор частот.

Раньше на пульт ставились только основные команды управляемого аппарата, большинство элементов управления располагалось на корпусе бытовой техники. Ситуация изменилась: управлять вентиляцией, воротами, подсветкой, светофорным оборудованием можно только с помощи дистанционного прибора.

Типичные неисправности блока управления (контроллера) люстры

Следует помнить, что чаще всего в любых электронных устройствах проблемы возникают с подключением или с питанием.

В схеме контроллера ремонт может идти по таким пунктам:

1. Проверка наличия входного напряжения 220В.
2. Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
3. Проверить напряжение на входе и выходе стабилизатора +5В.
4. Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
5. Проверить ключевые транзисторы. При их открытии должны включаться реле.
6. При включении реле фаза должна появляться на соответствующих выходах контроллера.

Схемы устройств на микроконтроллерах

Устройство автоматического управления светом для автомобиля

Устройство предназначено что бы автоматически включать и выключать дневной свет фар, при остановке и началу езды в автомобиле.При этом как вы видите на картинке даже, схема сопровождена дополнительно звуковым сигнализатором и индикацией.

Схема выполнена на недорогом микроконтроллере pic12f629. Сама схема показана на рисунке ниже

Алгоритм работы схемы управления фарами

1.Питание 12в 2.При вкл зажигания после прохождения 6 импульсов с датчика скорости вкл ДХО 3.При вкл габаритов все переходит в штатный режим 4.При выкл габаритов переходим п.2 5.При остановке (например в пробке) ДХО выключится через 3 мин при начале движения п.2 6.При остановке и выключении зажигания, ДХО горит ещё 20 секунд и выключается.

Устройство работает следущим образом

1. Когда выключено зажигание, светодиод HL1 моргает с частотой 1раз в секунду (1Hz), сигнализируя о том ,что устройство находится в дежурном режиме (режим ожидания).2. При включении зажигания светодиод HL1 начинает светится постоянно,микроконтроллер ждёт прихода импульсов с датчика скорости,и при начале движения автомобиля, через 1 секунду автоматически зажигаются ДХО и горят всё время движения до остановки.3. Во время остановки, включается режим выдержки времени выключения ДХО (3 минуты), об этом сигнализирует встроенный Бипер (2 коротких звуковых сигнала – это при включёном зажигание и остановки автомобиля), если в это время выключить замок зажигания (например при длительной стоянке), прозвучат 4 коротких звуковых сигнала, сигнализируя о том, что включился режим выдержки времени включения ДХО 20 секунд и затем они выключатся (режим вежливой подсветки), устройство переходит в дежурный режим. 4. При включении Габаритных огней, устройство автоматически переходит в режим ожидания, ДХО выключаются (правила ПДД), всё работает в штатном режиме. 5. Режим вежливой подсветки можно включить так: включить зажигание, при этом прозвучат 2 коротких сигнала и сразу его выключить, (прозвучат 4 звуковых сигнала) при этом устройство автоматически перейдёт в режим вежливой подсветки. Если требуется выключить ДХО не дожидаясь выдержки времени, следует включить и тут же выключить Габаритные огни. 6. Светодиод HL2 сигнализирует о состоянии ДХО ( Светится – ДХО работают, выключен – ДХО не работают)

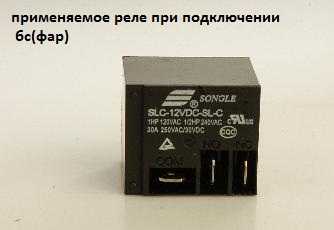

Применёное реле, на максимальный ток проходящий через контакты 10А, если Вы вдруг захотите применить это устройство для Автоматического включения БС, лучше установить дополнительное реле типа SLC – 12VDC – SL – C , максимальный ток контактов 30А, этого вполне достаточно для управления БС. Светодиоды HL1 и HL2 устанавиваются в удобном месте, например в приборной панели . Пишалка ( BUZZER ) так же устанавливается в удобном для водителя месте. На фотографии собраного устройства видно что светодиоды стоят на самой печатной плате, но это сделано было только для отладки схемы. Установка произвольная!
