Сборка электрощита своими руками: основные этапы электромонтажных работ

Установка щита освещения: подробная инструкция

Монтаж переключателей освещения

Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.

Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм².

Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.

Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.

После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.

В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.

Готовые выключатели остается вставить в коробки, закрепить в них, после чего установить рамки и клавиши, проверить работоспособность системы и заштукатурить штробы.

Схема проходного переключателя

Схема подключения проходного выключателя с 3х мест

Схема подключения проходного выключателя

Схема подключения фотореле для уличного освещения

Схема соединения источника тока, лампочки и 2-х переключателей

Двухклавишный проходной выключатель схема подключения

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

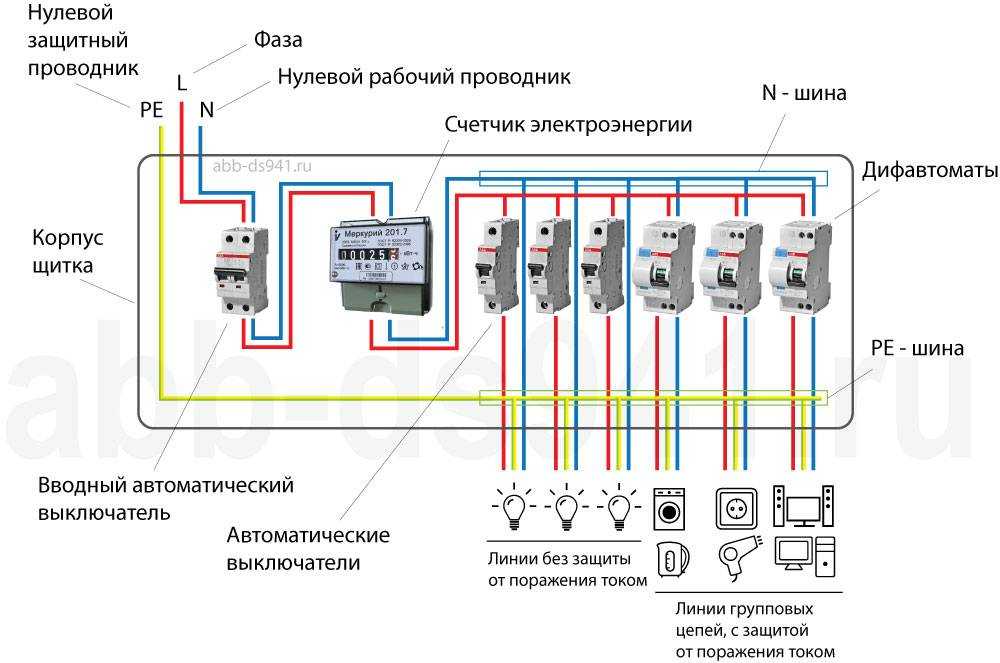

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Требования к электрощиткам

Прежде чем приступить к установке электрощитка своими руками, нужно его выбрать.

К выбору нужно подойти с максимальной ответственностью, ведь от этого зависит не только последующий монтаж, но и удобство пользования и безопасность в доме.

Существуют определенные требования к электрощитам и их установке.

Требования к электрощиту и правила монтажа таковы:

Электрощитки заполняются строго по технической документации, которая прилагается к электрощитку. В документах прописано число УЗО, которые разрешено устанавливать;
Обязательно электрощиток должен обозначаться знаком электробезопасности, на котором указано номинальное напряжение;
Электрощит должен быть изготовлен из негорючего материала, а покрытие не должно пропускать ток. Можно приобрести щиток из пластика или металла, покрытого специальной краской;
На провода внутри и снаружи щитка наносится маркировка, которая обозначает группу элементов. Делается это с использованием бирок;
К клемным колодкам нуля и заземления подключается только по одному проводу на клемму

Шины должны быть помечены синим цветом для нуля и черным — для фазы;
Автоматы между собой должны быть соединены шинопроводником;
Корпус и дверцы электрощитка должны иметь заземление;
Электрощиток обязательно должен иметь паспорт, в котором указывается тип электрощитка, уровень защиты, класс электрощитка, указания по установке, мерам предосторожности и многие другие данные;
При монтаже щитка в деревянном доме — запрещена внутренняя проводка, но если нет возможности проведения внешней, то внутренняя проводка в деревянном доме обязательно выполняется в трубах или металлорукаве.

Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме.

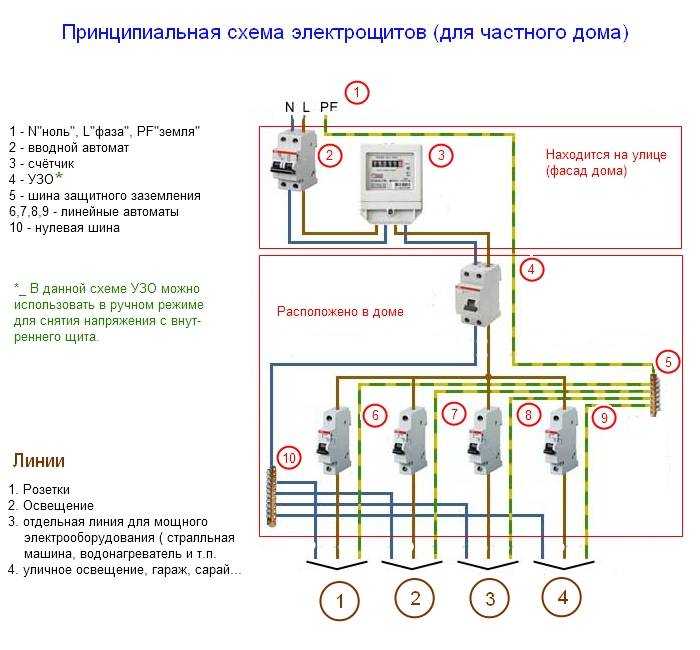

Но одних знаний будет недостаточно, нужна еще схема электрощитка, которая потребуется при проверке работ электриком.

Подготовка места и монтаж щитка

Нишу под электрический щит лучше делать на высоте 1,5-1,8 метра от пола. И расположить его лучше возле входа в квартиру. Перед началом лучше узнать толщину стены в которой собираетесь делать нишу под монтаж щитка, если она не достаточная для монтажа, лучше повесить внешний щиток. Если стены бетонные запаситесь терпением и специальными дисками на «болгарку» по бетону. Или сделайте фальшстену из гипсокартона перед бетонной, под нее и приходящие провода будет удобно спрятать.  На этом этапе мне повезло, стены у меня дома из крымской ракушки, очень податливый материал.

После того как будущее место для монтажа было готово, я занялся сборкой щитка. Поставить на место нулевую шину и шину заземления.

Так же нужно было сделать заземление дверцы и самого щитка(требования энергокомпании), для этого я подвел к ним провод как показано на фото.

Определив места для всех автоматических выключателей, я установил их на рейку. Автоматы самых «сильных» групп потребителей я разместил ближе к главному автомату на 32 А.

Дальше нужно было сделать перемычки между ними. Перемычки я сделал из того же медного провода сечением 4мм как показано на рисунке. Но лучше использовать специальную шину.

Оставалось только поставить щиток на место.

Через специальные отверстия в щитке я ввел в него все группы проводов, заранее помеченных (если заранее не пометить к какой группе идет каждый провод, дальше может начаться путаница)

И начал вводить провода в автоматические выключатели и дифференциальные автоматы. Монтажным ножом срезал с кабеля внешнюю, белую оплетку и по цветам протягивал провода к местам подключения.

Пока новый счетчик не встал на место я подал питание на щиток со старого счетчика. По мере подключения новой группы я подавал питание на нее.

Если сделать правильно не хватает средств, ниже я показал более дешевую, но тоже надежную схему.

Практика сборки электрощита или о чем не говорят ГОСТы

Строго говоря, сборка электрощитов — это хорошо документированный процесс, в котором всё описано детально от того, как должна выглядеть схема электрощита до усилий затягивания проводов в клеммах. Но знание этих правил ещё не знание как собрать электрощит без лишних потерь времени, усилий и многочисленных переделок. Поэтому перечислим, что нужно учитывать кроме нормативных документов (они понадобятся для сдачи готового объекта энергетикам перед подключением счетчика), и чтения ГОСТов.

  • Подготовительные работы. Монтаж проводов в клеммники щитка занимает от 1-й до 3-х минут на провод. При этом зачистка провода может занять минут 10-ть, если делать эту операцию «на весу» внутри щитка. Размерьте провода, зачистите концы, наиболее жёсткие предварительно согните по шаблону. И быстрее и правильнее монтировать соединения по схеме, не отвлекаясь на мелочи, после которых придётся вспоминать, что и куда прикручивать.
  • Запас длины всех проводов, которые невозможно правильно оценить перед монтажом в щитке. Если Вам кажется, что 20-ть сантиметров лишние – аккуратно уберите их за дин-рейки. Они пригодятся когда-нибудь потом.
  • Сечение проводов должно уменьшаться от ввода питания (входной автомат) к счетчику и далее к защитным автоматам и участку цепи с нагрузкой. Какой кабель выбрать мы говорили в другой статье, но помните, сечение проводов «земля» в щитке должно быть не менее чем у фазного провода от крайнего автомата защиты.
  • Скрутки и витки проводов, находящихся под напряжением недопустимы. Также необходимо развести по разным сторонам щитка силовые и нулевые провода.
  • Обязательно нужно учесть место расположения, при необходимости выбирая негорючий бокс, предназначенный для монтажа в деревянном доме .
  • В любом случае сборка электрощитов начинается с проверки монтажа защитных автоматов . счетчика, входного устройства отключения ( рубильника ) для проверки достаточности места и правильности размещения всех устройств. Установить автомат просто, если есть место, куда его устанавливать. Идеальным вариантом будет пробная сборка без коммутации с разметкой мест установки приборов. При работе это поможет не терять время, понимая, что схема электрощита реализуется правильно.

Прежде чем думать, как собрать электрощит . мы, конечно, подвели к нему кабели от нагрузок (участков цепи), при этом правильно разместив их на входе в щиток.

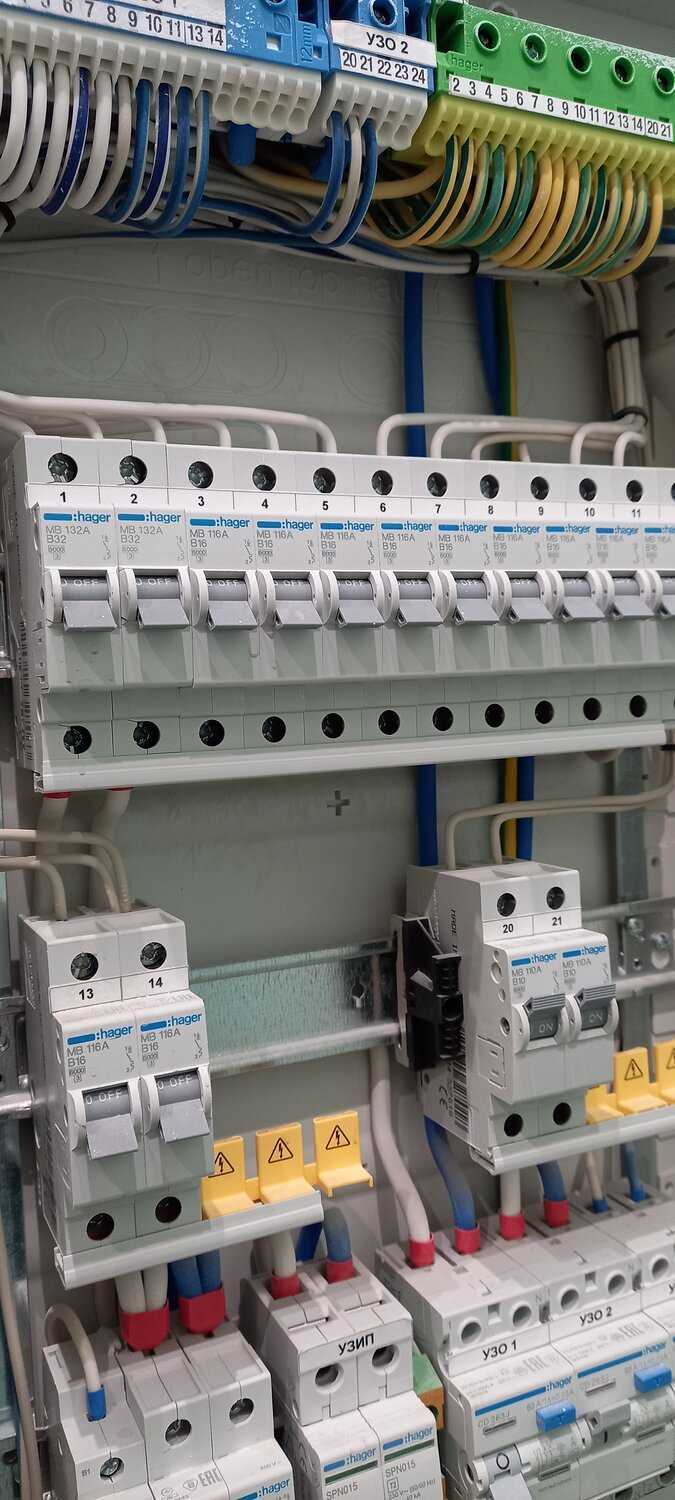

На фото ниже приведён правильный пример, при котором подключение каждой линии можно обеспечить с любым запасом по размещению проводов внутри щитка.

Самым правильным при формировании схемы электрощита будет выделение отдельных линий для независимых потребителей. Лишние кабеля в данном случае не будут «лишними», это на самом деле страховка от перегрузок и возможность дублирования перегруженных участков. Обычно на этапе проектирования электропроводки сложно детализировать количество и мощность приборов . Поэтому запас прочности в смысле независимых участков электросети не помешает. Конечно, перебарщивать в этом смысле не стоит.

Пожалуй, это все главные правила. Осталось предусмотреть возможность быстрого демонтажа щитка, отключение питания как внутри щитка, так и извне, и разумные меры защиты. После чего сборка электрощита не станет сложной задачей.

Место расположения и размеры распределительного щита

Прежде чем рассматривать непосредственно монтаж щита освещения следует выполнить целый ряд подготовительных работ и правильно выбрать сам распределительный щиток. Поэтому давайте рассмотрим каждый этап отдельно.

Расположение щита освещения

Одним из самых важных факторов является расположение распределительного щита. Оно должно отвечать целому ряду правил, о которых мы и поговорим ниже.

Согласно п.7.1.28 ПУЭ это должно быть место удобное для обслуживания. Кроме того, распределительный щит нельзя располагать в помещениях под душевыми, ванными, банными помещениями.

Ниша для установки щитка освещения

Итак:

  • Расстояние от газо-, водо- и канализационных сетей должно быть не менее 1 метра. При этом должен быть полностью исключен вариант затопления данного помещения. Если же помещение может быть затоплено, то уровень установки щита должен быть выше возможного уровня затопления.
  • Следующим важным этапом является выбор необходимо нам распределительного щита. И здесь первоочередным фактором становится способ его установки. Существует два варианта – встроенный и навесной. Первый вариант считается более удобным, так как в этом случае распределительный щит не занимает свободного пространства. Кроме того, это повышает его надежность от механических и тепловых воздействий.
  • Если вы монтируете щиток освещения своими руками, то на следующем этапе должны выбрать материал, из которого изготовлен распределительный щит. В этом вопросе принципиальным становится вопрос места его установки.
  • Если на место монтажа изготовлено из сгораемых материалов, то распределительный щит обязательно должен быть изготовлен из несгораемых материалов. Наиболее часто применяется железо. Для монтажа на поверхности из несгораемых материалов можно применять щиты, изготовленные из слабогорючих материалов.
  • Щит наружного освещения согласно п.4.1.28 ПУЭ должен устанавливаться на высоте не менее 0,2 метра от уровня земли или площадки. При этом если возможны снежные заметы на высоту в 1 метр и выше, то шкафы следует устанавливать на специальном повышенном фундаменте.
  • Если же наружные распределительные щиты содержат средства измерений, релейной защиты и счетчики, то они должны иметь подогрев. Исключения составляют щиты с приборами номинальные параметры которых позволяют работать с температурой ниже +5⁰С.

Габариты распределительного щита

Теперь что касается размеров и наполнения распределительного щита. Этот фактор во многом зависит от количества основного и дополнительного оборудования. Поэтому прежде чем приобретать щитки освещения следует определиться с тем, что в них будет установлено.

Выбираем габариты щитка освещения

Итак:

  • Прежде всего следует определиться с вводным автоматом. Если планируется установка квартирного распределительного щита уже имеющего вводные автоматы в этажном распределительном щите, то их установка не целесообразна.
  • Вообще отдельный вводной автомат устанавливается только в случае, если данный электрический щиток получает питание от распределительного устройства с автоматами защиты имеющими больший номинальный ток. Либо если в данном щитке предусматривается установка счетчика.
  • Следующим важным аспектом является наличие счетчика. Если он есть, то согласно п.6.2.20 ГОСТ Р 51778-2001 распределительный щиток должен содержать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
  • Если же вас электрический счетчик подключен через трансформаторы тока, то в таком случае распределительный щиток должен иметь отдельный запирающийся отсек, в котором монтируется сам счетчик и вся дополнительная аппаратура к нему.
  • Теперь переходим к групповым автоматам. Для правильного выбора размеров щита нам необходимо знать количество групп. Поэтому расчет количества групп для освещения квартиры или дома должен быть выполнен заблаговременно.
  • Далее наша инструкция советуем подумать о дополнительном оборудовании. Это могут быть автоматы УЗО, импульсные реле, защиты от перенапряжения, защиты от изменения напряжения, контролеры качества электроэнергии и многое другое. Поэтому если таковое оборудование планируется, то следует предусмотреть место для его монтажа.

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

  • Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
  • Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

  • Ноль N – синий
  • Фаза L – красный
  • Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

  • Подключить электросчетчик в соответствии с приложенной к нему схемой.
  • Подать напряжение на щиток
  • При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
  • Маркировать каждый автомат в соответствии с коммутационной схемой
  • В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

  • Электросчетчик
  • УЗО (Устройство защитного отключения)
  • Нулевая шина
  • Заземляющая шина
  • Автоматы:
    1. Вводной – 30-60 А
    2. Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
    3. Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
    4. Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Значимость УЗО в щетке

УЗО обязательно должно быть в электрощите. К тому же под контролем УЗО должны быть все розеточные и силовые линии. Принципы подбора УЗО:

Для розеточных и силовых линий используют УЗО, у которого инфицированный ток срабатывания 30мА. Номинальный рабочий ток должен быть на ступень больше, чем у автомата.
В помещениях с высокой влажностью (гидромассажная ванна, санузел, стиральная машина, электрический теплый пол) в розеточных линиях должно быть УЗО на 10 мА.

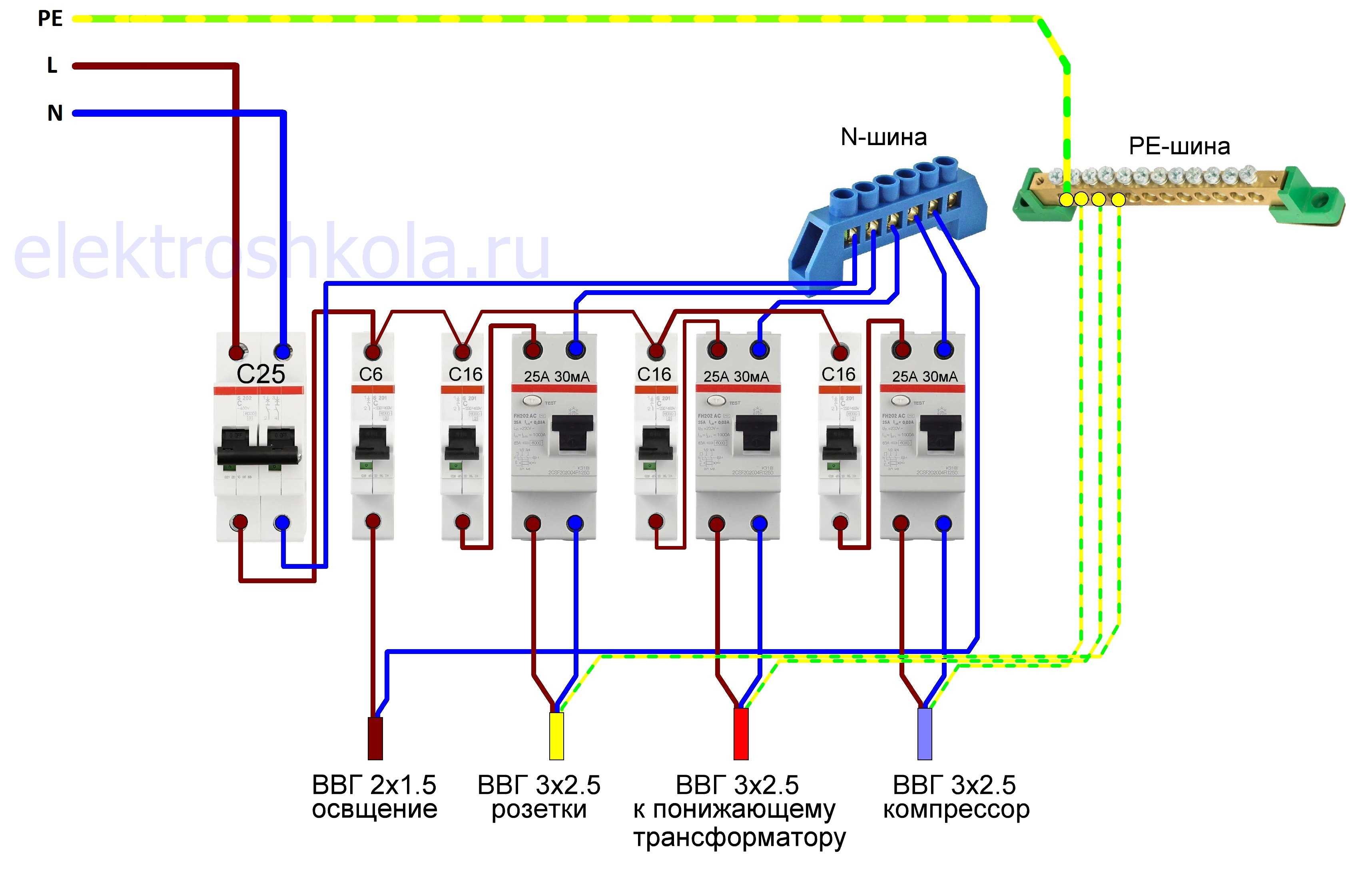

На схеме можно увидеть, что под одно УЗО допустимо ставить 2-4 линии с защитным автоматическим выключателями. Оно будет считаться групповым УЗО

Важно контролировать – рабочий ток УЗО должен быть равен или больше суммарного значения номиналов автоматов подключенных линий.
Дифференцированные автоматы, которые одновременно выполняют функции УЗО и автоматического выключателя, экономически не оправдываются. Специалисты рекомендуют подключать их отдельно

Использование дифавтоматов оправдано только при отсутствии достаточного объема пространства в электрощите или защиты очень важных линий (теплый пол в санузле).

После составления схемы ее лучше показать опытному электрику, который укажет на «подводные камни» и даст рекомендации.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

  • Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
    • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
    • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
    • Прикручиваются петли для монтажа.
  • Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
  • Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
  • Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
  • Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
  • Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
  • Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

  • Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
  • Изгибы — под углом 90 градусов.
  • Жилы оголяются примерно на 10 миллиметров.
  • На гибкий провод обжимают наконечники.
  • Все соединения плотно протягиваются.
  • По неписаным правилам ввод подключается сверху, потребители снизу.
  • Не зачищенные области проводов не должны зажиматься в клеммниках.
  • Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Техника безопасности

Щиток обслуживают подготовленные работники. Аварийные работы проводят выездные оперативники. Начинают ремонт только после обесточивания распределительного устройства. Ставят предупредительные знаки о работе, запрещающие включать рубильники.

В щите под каждым выключателем делают четкие обозначения и надписи о принадлежности устройства к определенному контуру. Используют клейкие стикеры, на которых пишут короткие информативные надписи.

Работы выполняют на резиновом коврике или в токоизолирующей обуви. Надевают прорезиненные перчатки, рукоятки инструмента должны быть в изоляции.

Ввод кабелей в щиток


Ввод кабелей в щиток

Заведение основных кабелей в электрический щиток требует времени и внимания. От правильности проведенной процедуры зависит последующая разводка проводов в щитке и конечный сбор.

Заводские приборы стандартной комплектации изготавливают так, чтобы заводить кабели было удобно. Сверху и снизу предусмотрены отверстия, чтобы ввернуть провод, достаточно надавить на перфорацию пальцем. Классический диаметр рассчитан на трубы 1,6 и 2 см в поперечном сечении.

В навесной электрический щиток завести кабели просто

Важно хорошо зафиксировать корпус и поочередно проводить трубы. Если щит встраиваемый, следуют пошаговой инструкции (порядок действий зависит от типа прибора)

Основание крепится на алебастр и выравнивается.

В дешевых щитках отверстия часто отсутствуют. Прорезать необходимо самостоятельно

Важно не повредить внутренние элементы

Не рекомендуется оставлять внутри щитка длинный «хвост». Провода необходимо обрезать до нужного размера, это облегчит последующий монтаж УЗО и других устройств.

Сборка электрощитка

При самостоятельной сборке учитывают, что автомат на входе и счетчик электричества опечатывают представители энергосбыта. Если такой возможности не будет, опломбируют весь щиток или откажут в приемке. Внутри общего электрощита собирают бокс на несколько мест (зависит от вида автомата), в нем ставят рубильник, который опечатывают. Корпус устанавливают на стене, в нем фиксируют DIN рейку.


Пошаговый порядок сборки щитка:

  • фиксация элементов на DIN рейке по схеме;
  • подсоединение модулей к вводному автомату с применением гребенки;
  • подключение фазного провода кабелями с наконечниками;
  • монтаж нулевой шины;
  • проверка креплений отверткой;
  • подключение тока, проверка срабатывания;
  • проверка показателей сети мультиметром.

Подключение комплектующих

В щитках есть место для ввода кабеля, оборудованное крышкой

Это важно при установке корпуса в нише, когда подводка затруднена. Чаще это группа перфорированных отверстий, размер которых меняют удалением перемычек

Кабель заключают при вводе в гофротрубу диаметром 16 – 20 мм. Снизить подвижность проводов в трубе можно с применением заглушек, сальниковых пластин. Провода сразу маркируют, в коробке оставляют длину по двойной высоте корпуса.

Для соединения применяют перемычки из провода или шины, первый вариант подходит для небольших коробок.

Шины применяют в больших шкафах, они выгодно отличаются:

  • хороший контакт;
  • надежность;
  • аккуратный вид.

Подключение защитных устройств


УЗО и автоматы прижимают к DIN-рейке до появления щелчка. Провода подключают в соответствии с типом выключателя (одинарный или двойной). После установки устройств соединяют их вводы. Это делают перемычками или гребенками.

Установка перемычек:

  • отрезают куски провода нужной длины, края оголяют, сгибают дугой, в клемму ставят 2 проводника, затягивают;
  • длинные провода зачищают от изоляции на 1,5 см через 5 см, плоскогубцами загибают оголенные участки, чтобы получить объединенные дуги;
  • участки без изоляции вставляют в гнезда, затягивают.
Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
