Что такое датчик холла

Как настроить датчик тока на полетном контроллере квадрокоптера?

Во-первых, настройка датчика тока с помощью обычного мультиметра.

Для того, чтобы измерить потребляемый ток мультиметром, необходимо спаять вот такой переходник.

Состоит он из двух разъемов XT-60, автомобильного предохранителя на 10 ампер и трех кусков провода сечением не меньше 1,5 мм 2 .

Одним куском провода мы напрямую соединяем разъемы для аккумуляторов. Другие 2 куска припаиваем к разъемам, но оставляем разрыв. В этот разрыв припаиваем предохранитель. Он нам нужен для того, чтобы предотвратить порчу мультиметра. Большинство измерительных приборов, которые есть в продаже, имеют ограничение по измеряемому току в 10 А.

Ну вот и все готово для настройки датчика тока квадрокоптера.

Проверка работоспособности ДХ

В отличие от механических деталей автомобиля, неисправность которых зачастую определяется чисто визуально, с датчиком Холла такой фокус не проходит. Разумеется, если он подвергался ощутимому механическому воздействию (например, при ремонте трамблёра), то на его пластиковом корпусе останутся следы ударов, и это будет веской причиной для проверки работоспособности датчика. Точно так же, как и при осмотре проводки и выявлении проблемных мест (оголения изоляции, подгорания контактов и т. д.).

Поводом для таких действий могут стать и другие появившиеся в работе силового агрегата симптомы:

• он стал плохо заводиться;
• нестабильно работать в режиме ХХ;
• при работе двигателя на повышенных оборотах наблюдаются непредсказуемые провалы, проявляющиеся «дёрганьем» авто;
• мотор может просто глохнуть в самый неподходящий момент.

Если вы не дружите с техникой и никогда ранее не работали с электроизмерительными приборами, лучше всего обратиться к специалистам ближайшего автосервиса, которые проверят датчик Холла с помощью осциллографа, позволяющего вывить самые незначительные отклонения в работе устройства.

Но в принципе проверку датчика Холла мультиметром можно осуществить и самостоятельно, причём существует несколько способов выполнения этой процедуры.

Разумеется, самый кардинальный из них – установить заведомо рабочий датчик и проверить его в работе. Конечно, этот метод применим при наличии хорошего друга, готового предоставить вам на некоторое время своё устройство. Но если такая возможность имеется, то это самый простой способ удостовериться в жизнеспособности ДХ.

Если таковых добровольцев найти не удалось, стоит попробовать другой способ, для которого нам потребуется тестер. На работающем моторе необходимо проверить напряжение на выходе датчике, которое должно находиться в диапазоне 0.5-11.0 В. Если это не так – при бор неисправен и подлежит ремонту или замене.

Наконец, проверить функционирование ДХ можно посредством использования так называемого метода имитации. Он заключается в отсоединении от датчика колодки, включения зажигания (без запуска мотора!) и соединении шестого и третьего выхода. Проскакивание искры будет свидетельствовать о том, что устройство работает не в штатном режиме, то есть неисправно.

Рассмотрим ещё один способ, как проверить датчик Холла, также не требующий наличия вольтметра/тестера:

• подключаем свечу зажигания контактом к выводному проводу катушки зажигания;
• резьбовую часть СЗ закорачиваем на массу;
• выполняем демонтаж каретки вместе с датчиком Холла, затем подсоединяем разъем;
• при включённом зажигании проводим любым металлическим предметом (гаечным ключом или отвёрткой) возле ДХ. Наличие искры на свечке говорит о том, что прибор исправен.

О несложном тестировании датчика мы уже говорили. Напомним, речь идёт о проверке наличия электропитания на устройстве, требующем соединения в одну электрическую цепь обычного светодиода и резистора номиналом 1-2 кОм. В этом случае датчик отключаем от штекерной коробки, присоединяя один конец собранной цепи в клемме №1, а второй – к 3-ей клемме с последующим включением зажигания. При наличии вольтметра достаточно было бы измерить напряжение на ножках прибора, но в нашем случае тестер отсутствует, поэтому загорание светодиода будет свидетельствовать о том, что с питающим напряжением всё в порядке

Но если светодиод не загорелся – это может означать, что мы просто перепутали полярность подключения (а это для полупроводниковых устройств важно). Меняем полярность и снова включаем зажигание. Если и в этом случае лампочка не подаёт признаков жизни – значит, продолжаем наш эксперимент

Если и в этом случае лампочка не подаёт признаков жизни – значит, продолжаем наш эксперимент.

Для этого оставляем первую клемму в таком же положении, а провод с третьего контакта перебрасываем на второй. Проворачиваем распредвал (например, стартером, хотя можно и вручную любым удобным способом) и наблюдаем, как на это реагирует наш светодиод. Если при включённом зажигании он моргает с высокой частотой – датчик Холла исправен и не нуждается в замене. В противном случае потребуется более тщательная диагностика прибора, выполняемая на осциллографе. Скорее всего, у вас такого измерительного прибора нет, поэтому остаётся либо показать датчик специалисту, либо не заморачиваться и сразу приобретать новый.

4Значения с аналогового каналадатчика Холла 49E

Теперь разберёмся, что же показывают аналоговые значения с датчика Холла.

Датчик выдаёт напряжение, которое изменяется в зависимости от величины магнитного поля. Вектор индукции магнитного поля измеряется в Гауссах (Гс, GS по-английски). Согласно техническому описанию на детектор Холла, пределы измерения датчика Холла 49E ±1500 Гс с линейным участком от −1200 до +1200 Гс., а чувствительность датчика примерно 2,9 мВ/Гс. Рассмотрим график зависимости напряжения на датчике Холла от величины магнитного поля:

График зависимости напряжения на датчике Холла от величины магнитного поля

Помните наш первый скетч? Показания, снятые с датчика, изменялись в районе 508..525 отчётов (левая шкала ординат на графике). Если перевести их в вольты, то это как раз около нуля шкалы отсчёта датчика, или 2,5 В (правая шкала). Если мы поднесём магнит одним полюсом к датчику Холла, показания будут меняться от нуля в одну сторону, если поднесём другим полюсом – в другую.

Таким образом, по показаниям аналогового канала датчика Холла можно судить о величине магнитного поля и о направлении магнитных силовых линий.

Полезные ссылки

1. https://ru.wikipedia.org/wiki/Эффект_Холла
2. http://arduino-kit.ru/catalog/id/modul-datchika-holla
3. http://www.14core.com/wiring-hall-effect-sensor-switch-magnet-detector-module/
4. http://robocraft.ru/blog/arduino/57.html
5. http://arduino-kit.ru/catalog/id/modul-na-osnove-gerkona
6. http://www.zi-zi.ru/module/module-ky021
7. http://2shemi.ru/mehanicheskie-datchiki-dlya-arduino/
8. https://electrosam.ru/glavnaja/slabotochnye-seti/oborudovanie/gerkony/
9. http://electrik.info/main/school/419-gerkony-sposoby-upravleniya.html
10. http://arduino-kit.ru/catalog/id/modul-datchika-holla-_lineynyiy_
11. http://www.zi-zi.ru/module/module-ky024
12. http://arduino-kit.ru/catalog/id/modul-magnitnyiy-datchik-s-gerkonom
13. http://www.zi-zi.ru/module/module-ky025
14. http://arduino-kit.ru/catalog/id/modul-datchika-holla_
15. https://ru.wikipedia.org/wiki/Гаусс_(единица_измерения)

Все файлы документации и программ находятся в общем архиве. Обзор подготовил Denev.

Применение датчиков Холла

Разберем более подробно области применения датчиков Холла.

В смартфонах датчик Холла используется в комплекте с магнитным чехлом. Он позволяет определить чехол открыт или закрыт. Если чехол открыт, то смартфон включается, если открыт, то выключается. Также преобразователь Холла ориентирует телефон по горизонту земли и помогает работе компаса. На мобильных телефонах-раскладушках также применяется датчик Холла для определения телефон находится в открытом или закрытом положении.

• В ноутбуках также датчик используется для определения открыта крышка или нет. Сам датчик Холла установлен на материнской плате. На крышке ноутбука установлен магнит. Закрываем крышку – экран гаснет.
• В стиральных машинах стоит таходачик для подсчета количества оборотов мотора. Электронная система стиральной машинки на основе показаний датчика принимает решение нарастить или уменьшить скорость оборотов и какое количество оборотов нужно для выбранного режима.
• В автомобилях часто используется эффект Холла в системах зажигания. Находится датчик в трамблере и заменяет собой контактор. Он определяет в какой момент появляется искра и передает данные в блок электроники. Могут применяться униполярные или биполярные данные. Момент создания искры и количество импульсов определяется бесконтактно и теоретически датчики могут работать неограниченное время.
• В системах сигнализации в бесконтактных выключателях.
• В системах контроля и управления доступом (СКУД) для чтения магнитных кодов
• В системах определения уровня жидкости.
• Для проверки наличия скрытой проводки.
• Для измерения силы тока.

В робототехнических наборах для изучения эффекта Холла. Это позволяет наглядно показать, как используются магнитные поля в датчиках.

То есть датчики Холла применяются в технических областях там, где требуется бесконтактный способ считывания информации. Недостатком датчиков Холла является их зависимость от электрических помех в электроцепях и как следствие снижение надежности. Но при создании электронных устройств такие факторы учитываются и позволяют снизить эти негативные воздействия.

Руководство по применению датчиков Холла и герконов

В предыдущей статье обсуждалась важность фокусирования на всей конструкции системы, а не на конкретном компоненте магнитной схемы. В тех системах, где требуются специальные датчики, необходимо, чтобы конструктор определил факторы окружающей среды, механического воздействия, электрические и магнитные параметры всей системы, чтобы можно было выбрать датчик, который соответствует этим условиям эксплуатации

Как уже упоминалось в первой статье, между разработчиком, производителем и потребителем должна поддерживаться четкая и прямая связь, чтобы рабочие требования ко всем датчикам и системе в целом могли быть четко определены и были понятны всем вовлеченным сторонам. Без такой постоянной связи мало шансов, что будет спроектирована надежная система, которая будет функционировать как нужно. И, наоборот, при хорошей коммуникации в проектной группе на протяжении всего процесса может быть разработана надежная схема, которая соответствует всем известным требованиям.

В этой статье будет рассмотрен вопрос, как выбрать технологии магнитных датчиков для аналоговых и цифровых приложений. В ней также определяются и описываются преимущества герконовых датчиков и датчиков Холла с приведением примеров приложений с микропроцессорным управлением, которые используют эти датчики.

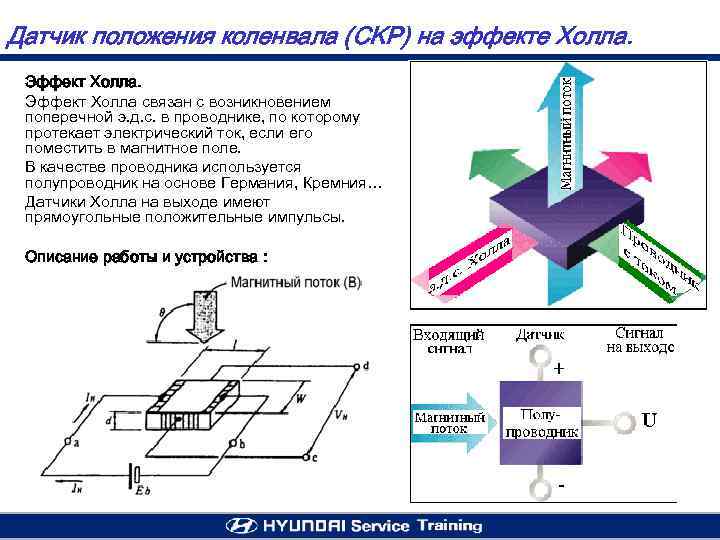

Что такое датчик Холла

Для того чтобы понять, что такое датчик Холла нужно сначала разобраться какие физические свойства он использует. Этот датчик использует внешние магнитные поля и их воздействием на проводники или полупроводники.

В них используется принцип Холла, который заключается в том, что если по проводнику или полупроводнику протекает ток в одном направлении и он проходит перпендикулярно магнитному полю, то можно измерить напряжение, проходящее под прямым углом к движению тока.

Датчик Холла является магнитным датчиком т.е. устройством, генерирующим электрические сигналы пропорциональные магнитному полю, которое к нему приложено. Далее сигнал может усиливаться и преобразовываться для дальнейшей обработки.

Самым простым примером применения эффекта Холла могут служить токоизмерительные клещи, которые применяются для бесконтактного определения силы тока, протекающего по проводнику.

Подключение больших электронагрузок

На выходе мощность датчика Холла очень низкая (10–20 мА), вследствие этого он напрямую контролировать высокие электронагрузки не может. Проблему решают достаточно просто: подключение делают с добавлением к устройству NPN-транзистора, через него стекает ток к выходу. Указанная деталь выступает приемником, когда она насыщенная, то активируется как переключатель. Транзистор заземляет выходной контакт, таким образом, замыкая его при повышении плотности потока выставленных значений для «вкл.».

Есть различные конфигурации транзисторного переключателя, но главное – устройством обеспечивается 2-тактный выход, позволяющий потреблять нужный ток для контроля больших нагрузок.

Проверенный «бюджетный» вариант

Вот, что надо предпринять для изготовления такого варианта:

• в ферритовом кольце пропилить канавку по толщине корпуса;
• на эпоксидный клей посадить МС;
• сделать определенное количество витков на кольце (кол-во витков будет зависеть от конкретного напряжения);
• в итоге получится бесконтактный вариант реле, функционирующий на электромагнитной основе.

Ферритовое кольцо в роли датчика

Точность срабатывания такого ДТ и регулярность достаточно высокая. Единственным недостатком схемы можно назвать кол-во витков, определяемых чисто эмпирически. На самом деле расчетов конкретного типа нигде и нет. Приходится определять число витков для конкретного сердечника.

Аналоговые/пропорциональные датчики для повышения стабильности и точности

Аналоговые измерительные приложения позволяют конечному пользователю мгновенно получать обратную связь о положении магнита. Аналоговый датчик Холла обладает высокоточным выходным сигналом с высоким разрешением.

Ранее аналоговые датчики Холла измеряли у магнитов плотность потока и в значительной степени зависели от внешней температуры. Так как в последние годы аналоговые технологии эффекта Холла развивались, теперь, вместо традиционной амплитуды поля, микросхема с датчиком Холла теперь измеряет угол поля, делая его намного менее чувствительным к изменениям температуры. Это улучшение позволяет датчику обеспечивать более стабильный аналоговый выходной сигнал в широком диапазоне температур.

Рассмотрим два типа датчиков Холла, которые могут быть выбраны для аналоговых измерительных схем:

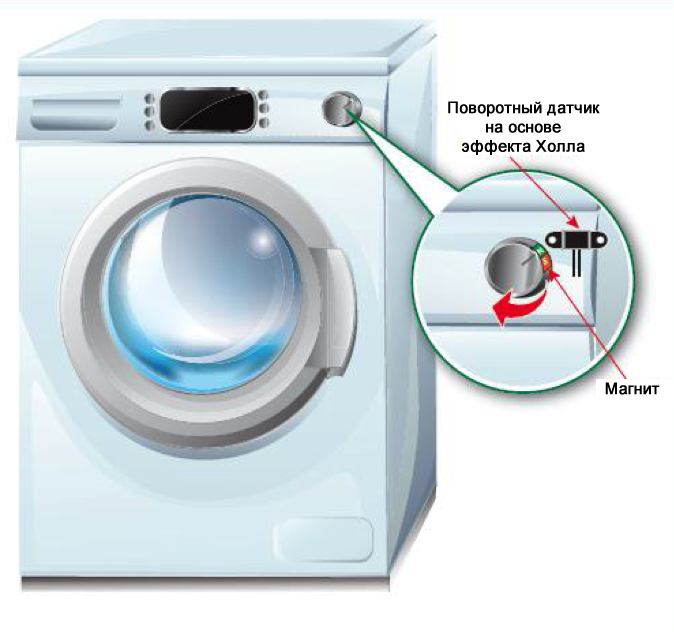

Поворотный датчик Холла: преимущества и применение

Этот полупроводниковый датчик изменяет выходное напряжение при изменении магнитного поля. Он сочетает в себе измерительный элемента на основе эффекта Холла и электрическую схему, обеспечивающую аналоговый выходной сигнал, который соответствует изменению вращающегося магнитного поля без использования каких-либо движущихся частей. Этот датчик предлагает два варианта выходного сигнала: аналоговый или широтно-импульсно-модулированный (ШИМ). Устройство программируется таким образом, чтобы инженер мог связать определенное выходное напряжение или ШИМ сигнал с точной степенью поворота. При повороте до 360° доступны несколько точек программирования. Каждая программируемая точка представляет собой напряжение или ШИМ сигнал, который соответствует заданному углу магнитного поля. Это приводит к получению выходного сигнала, пропорционального углу поворота.

В отличие от механического и резистивно-плёночного поворотных устройств поворотный датчик Холла не испытывает механического износа или изменения значений сопротивления. Кроме того, он очень стабилен при нормальных рабочих температурах вплоть до +105°C. Результаты измерения угла поворота в диапазоне 0°–360° точно калибруются в соответствующем диапазоне выходного постоянного напряжения 0,5В–4,5В или коэффициента заполнения ШИМ сигнала 10–90%.

Поворотные датчики Холла становятся очень популярными для замены механических резистивно-пленочных потенциометров. Они используются в автомобильных и внедорожных приложениях, таких как определение положения клапана EGR в двигателях. Эти датчики также могут использоваться для определения положения поворотных ручек в приборах и бытовой технике.

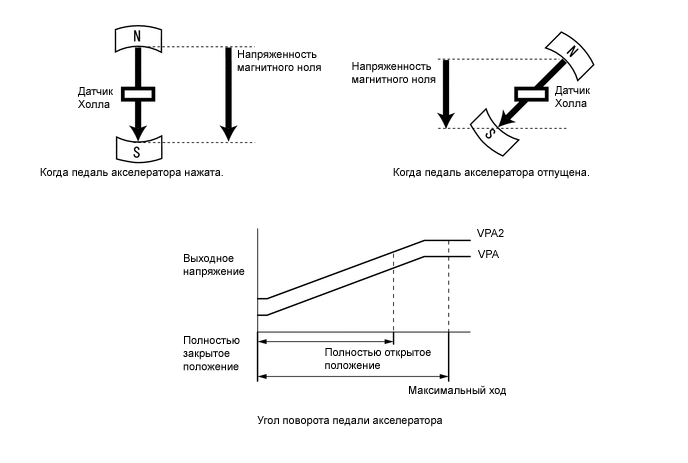

Линейный датчик Холла: преимущества и применение

Линейные датчики Холла похожи на поворотные датчики Холла, за исключением того, что они измеряют не угловое, а линейное движение магнитного поля. Датчик Холла программируется для выдачи заданного напряжения, пропорционального заданному расстоянию. Типы выходного сигнала у него такие же, как и у поворотного датчика Холла. Датчик измеряет линейное перемещение и относительный угол потока магнитного привода на расстоянии до 30 мм на каждую микросхему с датчиком Холла. Это дает в результате выходной сигнал, точно пропорциональный перемещению датчика.

Перед программированием выходных напряжений или значений ШИМ-сигнала, соответствующих относительному значению магнитного поля от магнита на приводе, датчик и привод могут быть помещены на место окончательного монтажа в устройстве, чтобы в процессе программирования учесть все магнитные воздействия от близлежащего окружения. Это позволит инженеру отрегулировать выходной сигнал датчика, поскольку в процессе программирования будут учтены любые шунтирующие, механические воздействия и воздействия посторонних магнитных полей.

Линейные датчики Холла часто используются в качестве датчиков контроля уровня жидкости. В этом применении датчик определяет положение движущегося поплавка с прикрепленным магнитом. Линейные датчики также полезны в более сложных конструкциях, таких как автомобильная коробка передач.

Применение датчиков Холла

Разберем более подробно области применения датчиков Холла.

В смартфонах датчик Холла используется в комплекте с магнитным чехлом. Он позволяет определить чехол открыт или закрыт. Если чехол открыт, то смартфон включается, если открыт, то выключается. Также преобразователь Холла ориентирует телефон по горизонту земли и помогает работе компаса. На мобильных телефонах-раскладушках также применяется датчик Холла для определения телефон находится в открытом или закрытом положении.

• В ноутбуках также датчик используется для определения открыта крышка или нет. Сам датчик Холла установлен на материнской плате. На крышке ноутбука установлен магнит. Закрываем крышку – экран гаснет.
• В стиральных машинах стоит таходачик для подсчета количества оборотов мотора. Электронная система стиральной машинки на основе показаний датчика принимает решение нарастить или уменьшить скорость оборотов и какое количество оборотов нужно для выбранного режима.
• В автомобилях часто используется эффект Холла в системах зажигания. Находится датчик в трамблере и заменяет собой контактор. Он определяет в какой момент появляется искра и передает данные в блок электроники. Могут применяться униполярные или биполярные данные. Момент создания искры и количество импульсов определяется бесконтактно и теоретически датчики могут работать неограниченное время.
• В системах сигнализации в бесконтактных выключателях.
• В системах контроля и управления доступом (СКУД) для чтения магнитных кодов
• В системах определения уровня жидкости.
• Для проверки наличия скрытой проводки.
• Для измерения силы тока.

В робототехнических наборах для изучения эффекта Холла. Это позволяет наглядно показать, как используются магнитные поля в датчиках.

То есть датчики Холла применяются в технических областях там, где требуется бесконтактный способ считывания информации. Недостатком датчиков Холла является их зависимость от электрических помех в электроцепях и как следствие снижение надежности. Но при создании электронных устройств такие факторы учитываются и позволяют снизить эти негативные воздействия.

Что измеряют датчики скорости и частоты вращения

До определенного момента эта форма дат­чика позволяет измерять мгновенную скорость в точках на окружности и, соот­ветственно, регистрировать очень мелкие угловые доли. Примерами относительной частоты враще­ния являются частота вращения коленчатого или распределительного вала двигателя, частота вращения кулачкового вала топлив­ного насоса высокого давления дизеля, ча­стота вращения колес автомобиля (ABS, TCS, ESP). Измерения в основном выполняются с помощью системы инкрементных датчиков, состоящей из шестерни и датчика частоты вращения.

Формы датчиков скорости

Используются различные формы датчиков (рис. «Различные формы датчиков» ): стержневые, вильчатые и кольцевые (внутренние и внешние). Благодаря простоте монтажа, самым распространенной формой датчика является стержневая. Стержневой датчик размещается рядом с ротором, зубья которого приближаются к нему и проходят в непосредственной близости. Однако датчики такой формы имеют самую низкую чувстви­тельность измерений. В некоторых случаях допускается использование вильчатых датчи­ков, нечувствительных к осевому и радиаль­ному люфту. В установленном состоянии этот датчик должен быть примерно совмещен с ротором. Тип датчика, в котором датчик окру­жает вал ротора в форме кольца, уже практи­чески не используется.

Требования к новым датчикам скорости

Во многих отношениях более ранние тра­диционные датчики индуктивного типа по­казывают очень неудовлетворительные ре­зультаты.

Они выдают амплитуду, зависимую от частоты вращения, и поэтому непригодны для низких оборотов, допускают лишь от­носительно небольшие допуски воздушного зазора, и большей частью неспособны отли­чить колебания зазора от импульсов частоты вращения. По крайней мере, конец датчика- из-за своей близости к тормозу (в случае с датчиками скорости вращения колес), дол­жен быть стойким к высоким температурам. Эти недостатки находятся позади дополни­тельных функций, на которые нацелено но­вое поколение датчиков:

• Статическое определение (т.е. при нуле­вой скорости: сверхмалые обороты колен­чатого вала или частота вращения колес);
• Эффективное измерение в больших зазорах (не совмещенный монтаж с зазорами> 0);
• Небольшой размер;
• Эффективная работа независимо от колебаний зазора;
• Термостойкость до 200 °С;
• Определение направления (опция для системы навигации);
• Определение опорной метки (зажигание).

Магнитостатические датчики (датчики Холла, магниторезисторы, AMR) очень хорошо отвечают первым двум требованиям. И, как правило, они также обеспечивают соответствие второму и третьему требованиям.

На рис. «Схема расположения датчиков, нечувствительных к колебаниям воздушного зазора» показаны три, в принципе, прием­лемые формы датчиков, обычно нечувстви­тельные к колебаниям зазора. Здесь следует различать датчики с радиальным и танген­циальным считыванием. Это означает, что, независимо от зазора, магнитостатические датчики всегда смогут отличить северный и южный полюса магнитноактивного полюс­ного колеса или роторного кольца. В случае с магнитнопассивными роторами знак выход­ного сигнала уже не будет зависеть от зазора при регистрации напряженности тангенци­ального поля (хотя тот факт, что зазор часто увеличивается из-за ротора, является здесь недостатком). Однако часто используются также радиально измеряющие градиентные датчики, которые по сути лишь регистрируют градиент радиального поля, изменяющий свой знак не при изменении зазора, а только при изменении угла поворота.

Роторы

Ротор имеет ключевое значение для измере­ния скорости вращения; однако он обычно поставляется автопроизводителем, в то время как сам датчик приходит от постав­щика. До недавних пор почти исключительно использовались магнитнопассивные роторы, состоящие из магнитомягкого материала, обычно железа. Они дешевле магнитотвер­дых полюсных колес и проще в обращении, поскольку не намагничиваются, и нет опас­ности взаимного намагничивания (например, во время хранения). Как правило, при оди­наковых инкрементной ширине и выходном сигнале, внутренний магнетизм полюсного колеса (полюсное колесо определяется как магнитноактивный ротор) допускает значи­тельно больший зазор.

Как проверить датчика Холла на работоспособность

Для проверки датчика можно собрать несложную схему, для которой, кроме самого датчика, понадобятся:

• источник питания на нужное напряжение;
• резистор сопротивлением около 1 кОм;
• светодиод;
• магнит.

Если светодиода нет, то вместо него (и токоограничивающего резистора) можно использовать мультиметр (цифровой или стрелочный) в режиме измерения напряжения.

К источнику питания особых требований не предъявляется – токи в схеме совсем небольшие. Его напряжение должно быть в пределах напряжения питания проверяемого датчика. Светодиод подключается анодом к плюсу источника напряжения, катодом к выходу проверяемого устройства, так как датчик обычно выполняется с открытым коллектором (но лучше проверить по даташиту).

Порядок проверки зависит от типа тестируемого устройства.

1. Чтобы проверить униполярный цифровой датчик, надо поднести к нему магнит одним полюсом. Светодиод должен загореться (отклониться стрелка стрелочного вольтметра или измениться скачком показания цифрового тестера). При удалении магнита на значительное расстояние схема должна прийти в исходное положение. Если датчик не сработал, надо перевернуть магнит другим полюсом и повторить процедуру. Если светодиод вспыхнул, значит, датчик исправен. Если успеха добиться не удалось ни в одном положении магнита, устройство к работе непригодно.
2. Биполярный цифровой датчик проверяется по похожей методике, только светодиод загорается при одном положении магнита, и не гаснет при удалении источника магнитного поля. На дальнейшие манипуляции тем же полюсом схема реагировать не должна. Если перевернуть магнит и поднести его к датчику в противоположной полярности, то светодиод должен погаснуть. Это говорит об исправности проверяемого устройства. Если схема работает не так, значит, датчик вышел из строя.
3. Омниполярный цифровой датчик Холла проверяется таким же образом, как и униполярный, но срабатывать магниточувствительное устройство должно при любом положении магнита.

Аналоговые датчики проверяются по той же методике, что и цифровые, но напряжение на выходе должно меняться не скачком, а плавно по мере возрастания магнитной силы (например, приближения постоянного магнита или увеличения тока в обмотке электромагнита).

С практической стороны интересен вопрос, как проверить датчик Холла, установленный в системе бесконтактного зажигания автомобиля. Для этого надо снять разъем с датчика и собрать указанную схему прямо на штырьках.

Здесь также светодиод можно заменить мультиметром. Проворачивая коленвал автомобиля вручную, можно наблюдать периодические вспышки LED или изменения выходного напряжения от нуля до приблизительно напряжения бортсети авто. Альтернативный способ проверки в гаражных условиях – временная замена устройства на заведомо исправный запасной датчик.

Датчик Холла нашел широкое применение в бытовой и промышленной технике. Проверить его на исправность несложно, если есть понимание принципа его работы.

Датчики уровня: типы, характеристики, рекомендации по выбору

Магнитное поле: источники, свойства, характеристики и применение

Что такое индуктивный бесконтактный датчик, его устройство и принцип работы

Что такое потенциал и разность потенциалов между двумя точками

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Определение направления вектора магнитной индукции с помощью правила буравчика и правила правой руки

В автомобилях

На транспорт датчики Холла стали ставить с 70–80 годов прошлого столетия, когда начали внедрять электрозажигание вместо контактного. Принцип функционирования: вал мотора вращается с прохождением его крыльчатки по корпусным прорезям, что фиксирует обнаружитель, посылающий команду коммутатору, который и отпирает транзистор, подающий напряжение на элемент зажигания с обмоткой. Последний создает высокий вольтаж для свечи.

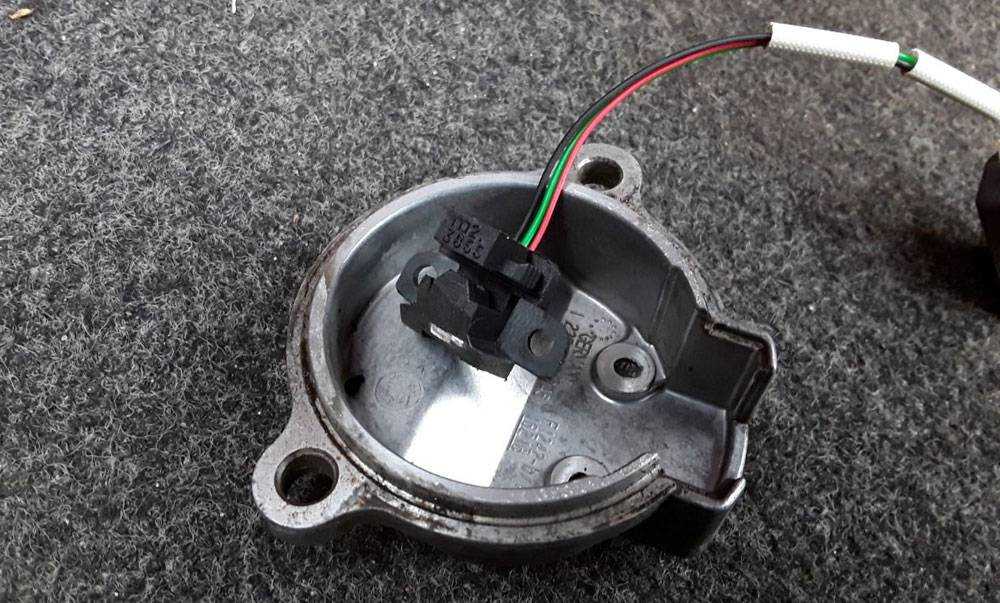

Конструкция

Коробочка, «фишка» с тремя контактами, три жилы и разъем подключения – это классическое устройство автомобильных Hall effect sensor. На разных моделях отличаются лишь мелочи. Такую конструкцию, учитывая нюансы обслуживаемых объектов, можно рассматривать как общий образец.

Датчик холла, устройство, схема:

• «масса» (автомобильный корпус), это «–» или рабочий ноль;
• «+», работающие исправные изделия имеют там около 6 В;
• контакт для транспортировки импульса коммутатору.

Есть такие достоинства датчиков тока для зажиганий электронного типа:

• нет постоянно подгорающего объемного контактного узла;
• на свече выше 30 кВ против 15 кВ, что намного лучше;
• сенсоры ставят на тормозные, антиблокировочные системы, тахометры, поэтому есть немаловажные дополнительные плюсы: повышается производительность ДВС, ускоряются и работают эффективнее все системы машины. Как следствие, возрастает удобство эксплуатации, безопасность.

Что такое датчик Холла

Для того чтобы понять, что такое датчик Холла нужно сначала разобраться какие физические свойства он использует. Этот датчик использует внешние магнитные поля и их воздействием на проводники или полупроводники.

В них используется принцип Холла, который заключается в том, что если по проводнику или полупроводнику протекает ток в одном направлении и он проходит перпендикулярно магнитному полю, то можно измерить напряжение, проходящее под прямым углом к движению тока.

датчик Холла

Датчик Холла является магнитным датчиком т.е. устройством, генерирующим электрические сигналы пропорциональные магнитному полю, которое к нему приложено. Далее сигнал может усиливаться и преобразовываться для дальнейшей обработки.

клещи для измерения тока

Самым простым примером применения эффекта Холла могут служить токоизмерительные клещи, которые применяются для бесконтактного определения силы тока, протекающего по проводнику.
