Светильник с датчиком шума схема подключения

Принцип работы

Акустический датчик включения света позволит бесконтактно включать и выключать свет в комнате

Акустические датчики управления освещением по принципу работы делятся на два вида:

• Устройство реагирует на любой шум – это наиболее распространенный вид.
• Оборудование, которое реагирует на звуковые команды. Ассортимент подобных моделей невелик, как правило, дома устанавливают самодельные датчики.

Устройства, реагирующие на любой шум

Акустические датчики чаще всего устанавливают в коридорах или подъездах на лестничной клетке. Во время передвижения человек обязательно издает звуки, которые фиксирует датчик. Совместная работа с освещением основывается на следующих принципах:

Вариант №1	Вариант №2
Человек подошел к входной двери в подъезд. Датчик звука уловил шум и дал команду включить осветительный прибор. Пока человек поднимается, датчик не перестает улавливать звуки и не подает команду отключать лампу. После закрытия входной двери в комнату наступает тишина, реле устройства подает сигнал на отключение освещения в подъезде.	Оборудование улавливает звуки, на реле задержки подается сигнал о включении осветительного прибора. По истечении заложенного реле временем освещение автоматически отключается, независимо от того успел человек дойти до квартиры или нет.

Функция задержки отключения может быть встроена производителем в датчик или же дополнено после покупки самостоятельно.

В первом случае система также может быть оснащена функцией задержки, но не отключения, а включения. Такой подход позволяет сократить количество ложных срабатываний ламп, например, при кратковременном шуме.

Оборудование, которое реагирует на команды

Хлопковый выключатель «CLAPS EXT» — удлинитель с несколькими розетками

Речь идет о более громких звуках, например, отчетливый хлопок в ладоши. Рабочее реле такого устройства представляет собой обыкновенное реле шума, только порог его срабатывания ваше и делится оно на две и более команды.

Пример: если хлопнуть один раз в ладоши – свет зажегся, хлопнуть два раза – все осветительные приборы погасли. Его можно устанавливать в жилых помещениях, но в доме с маленькими детьми не всегда удобно хлопать или издавать любые другие громкие звуки.

Технически более сложное в реализации устройство может реагировать на звуковые команды. Например, как браузер реагирует на фразу «Окей, Google».

Разновидности

Акустические датчики включения света доступны рядовому потребителю в следующих модификациях:

1. Классические. Это стандартные модели с двумя регуляторами — звукового уровня и времени работы. Реагируют на любой шорох в зависимости от настроенного порога чувствительности.
2. Гибридные.
   • Оптико-акустические. В приборах сочетаются два вида детектора — звуковой и световой. Помимо стандартного режима работы — от звука, устройство включается в зависимости от уровня дневного света. Начинает функционировать только при наступлении сумерек или иных условий отсутствия естественного света.
3. С дополнительным сенсором движения. Благодаря этому лампочка зажигается не только при обнаружении звуковых волн, но и при попадании в сектор обзора двигающегося объекта – транспортного средства, человека, животного и так далее.
4. Усовершенствованные. Это умные модели, способные реагировать на конкретные команды человеческого голоса, определенные фразы и слова. Такие модели полностью исключают ложное срабатывание даже при наличии сильного звукового фонового.

Каждая модификация имеет свои особенности, технические характеристики и нюансы эксплуатации. Это нужно учитывать при выборе прибора для конкретного места применения.

Виды приборов

На сегодняшний день датчики для включения в помещении света через звуковой сигнал, могут быть следующих типов:

• стандартный звуковой;
• звуковой прибор, который реагирует еще и на движение;

Датчик движения

датчик с фотоэлементами. Он отслеживает уровень общей освещенности, присутствующий в помещении, и при необходимости самостоятельно следит за включением или выключением света.

Датчик с фотоэлементам

Как видим, существует несколько типов приборов, с помощью которых можно без использования стандартного выключателя включать в помещении свет. При этом сигнал к включению для каждого изделия будет свой: звук, движение или уровень освещенности.

Каждый из таких приборов имеет свои технические характеристики, преимущества и недостатки. Перед выбором прибора убедитесь в том, что именно этот тип прибора вам необходим. Помните, что этого удовольствие не из дешевых. Поэтому ваш выбор должен быть взвешенным.

Принцип работы

Акустические выключатели в жилых помещениях, производственных зданиях, в функциональных зонах работают от звуковых волн. Минимальный набор комплектующих позволяет за короткое время отыскать источник их излучения, уловить и доставить шум в анализатор, проверить его на соответствие заданным параметрам. Работать звуковой датчик может постоянно, но в тишине у него нет искомого объекта и материала для анализа, потому что с эталоном он сопоставляет только звуковую волну, в которой скорость, амплитуда колебания или звуковой диапазон совпадает с заложенным контрольным образцом.

Таймер, зажигающий свет, срабатывает только после того, как обнаруживается соответствие данных с запрограммированными образцами.

Полученное совпадение переадресовывает команду на реле, замыкающее электроцепь. Свет горит то время, на которое произведена настройка – в этом временном промежутке звукоуловитель и анализатор не работают. Если выясняется, что шума больше нет, срабатывает выключатель, и в темноте снова начинается работа над поиском и улавливанием шума. Чтобы прибор не включался от любого шума (а это вполне вероятно из-за его высокой чувствительности), во время подключения его настраивают на строго определенный уровень децибелов – например, на звук хлопка в ладоши, который составляет около 50 дБ.

Акустический датчик: плюсы и минусы

Умные приборы сильно отличаются от остальной, «простоватой» техники. Однако у них тоже есть не только достоинства, но и недостатки. В список преимуществ можно внести:

• значительное сокращение расходов на оплату электроэнергии;
• большой радиус действия, который позволяет сделать жизнь максимально комфортной;
• приемлемая цена, которая дает возможность оснастить жилье таким оборудованием без большого «финансового ущерба».

В большинстве приборов, предназначенных для домов и квартир, выключение света происходит спустя 20-30 секунд, а не сразу после ухода человека из комнаты. Поэтому шанс вдруг оказаться в темноте полностью исключается.

Недостатков у акустических датчиков немного. Первый — невозможность установки в тех помещениях, где жильцы бывают очень часто. Второй минус относится к недорогим моделям акустических приборов, слабое их место — частые ложные срабатывания. Главный недостаток «хлопковых» устройств — невозможность подать сигнал, когда заняты руки. Ассортимент голосовых датчиков сильно ограничен, нередко такие модели изготавливают самостоятельно.

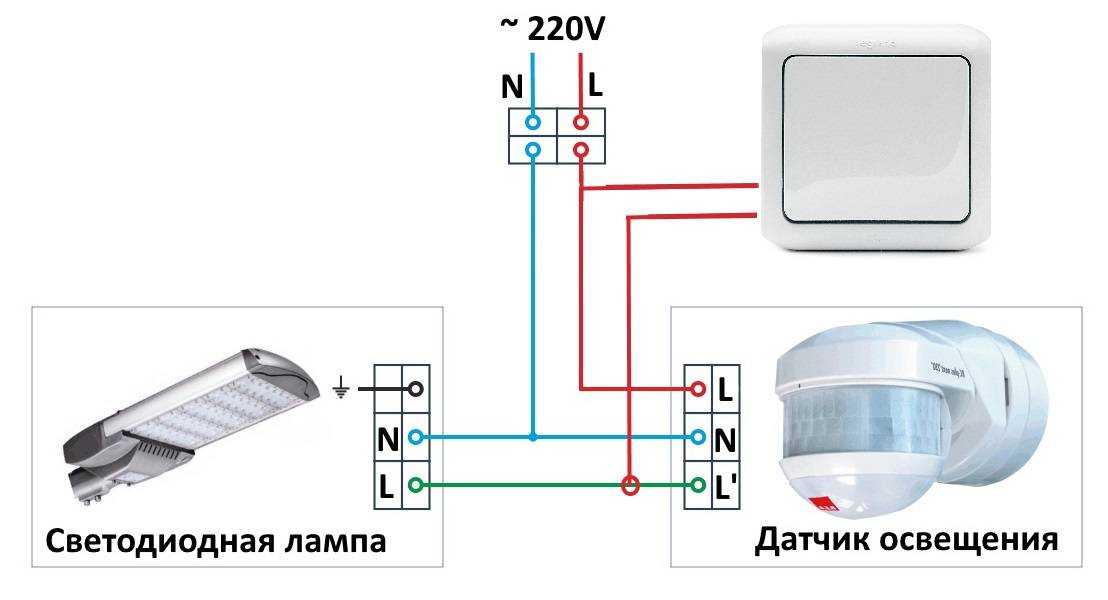

Схема подключения и пошаговая инструкция по установке

Прибор устанавливается на одноклавишном или двухклавишном выключателе. Ставится в разрыв цепи между переключателем и светильником. К белым проводам подключается сеть, к черным – нагрузка.

Если в доме ставится светоакустический выключатель (САВ) по схеме с двумя люминесцентными лампами, порядок действий следующий:

• подключить провода белого цвета к электросети, черного – к нагрузке ламп;
• соединить белые провода с фазой и нулем с помощью клемм;
• подсоединить черные провода к лампам светильника, которые подключены параллельно друг другу;
• отключить классический одноклавишный выключатель;
• поставить подходящую силу звука;
• настроить датчик звука.

Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)

Акустический выключатель представляет собой выключатель, в который встроен датчик, способный включать или выключать электрическую цепь при улавливании определенного звука (например хлопка).

С помощью такого простого приспособления вы сможете включать свет, а также электрические приборы. Наиболее популярны световые.

В данной статье мы предлагаем разобраться в схеме и устройстве акустического выключателя.

• Принцип работы
• Типы датчиков
• Достоинства
• Недостатки
• Схема акустического выключателя
• Настройка акустического выключателя
• Перспективы
• Заключение
• Фото акустических выключателей

Принцип работы

Давайте выясним принцип работы акустических датчиков.

Они представляют собой микрофон. У него настраивают уровень восприимчивости, на котором будет происходить включение либо отключение света. Их по праву можно считать наиболее миниатюрными.

Типы датчиков

Современный рынок предлагает следующие варианты:

Прямого включения. Им задают звук, на который необходимо реагировать, выполняя включение света. Повторный звук вызовет отключение. Чаще всего их монтируют параллельно с выключателем. Недостаток в том, что при включении света обычным выключателем, звуковой не будет активен.

Оборудованные интеллектуальными блоками. Их можно по праву назвать мини-компьютером. Возможно осуществить настройку для различных действий. С помощью подобного блока возможно одновременно управлять датчиками звука и движения.

Выключатели по хлопку. Получили применение в сигнализации и видеонаблюдении. Помимо включения света способны автоматически запускать запись для камер наблюдения.

В сети вы можете найти огромное разнообразие фото видов акустических выключателей.

Посмотрите еще здесь!

Достоинства

К ним относится упрощение управления освещением, что в свою очередь будет приводить к экономии электроэнергии. Их довольно просто установить самостоятельно.

Недостатки

Первый вытекает из названия — реакция на звук. В современное время они довольно совершенны и реагируют только на определенный тип звука. Однако для управления вы должны знать на какой звук происходит реакция.

Вторым минусом можно назвать зону чувствительности. Если комната большая, вам необходимо будет подходить ближе, либо хлопать громче. Можно, конечно, увеличить чувствительность, но это приведет к реакции на действия из другой комнаты.

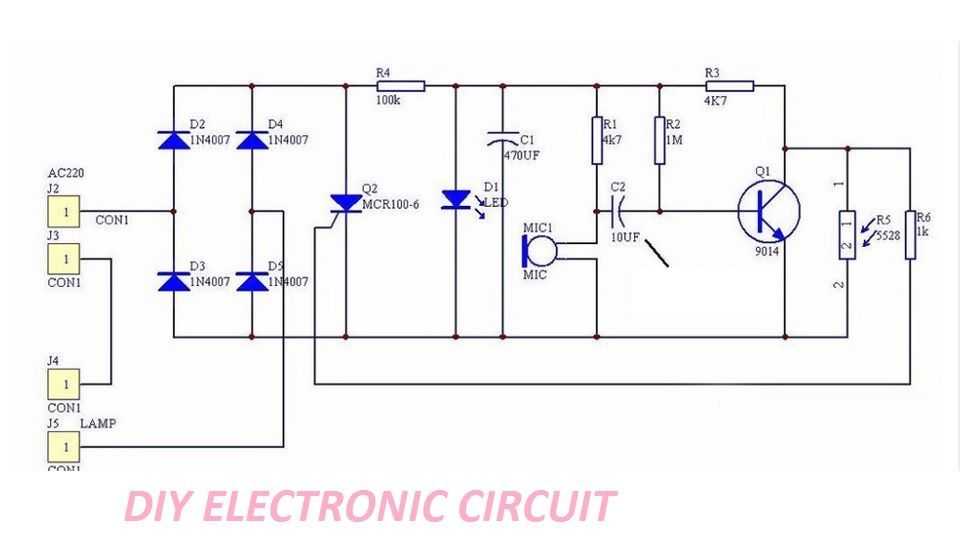

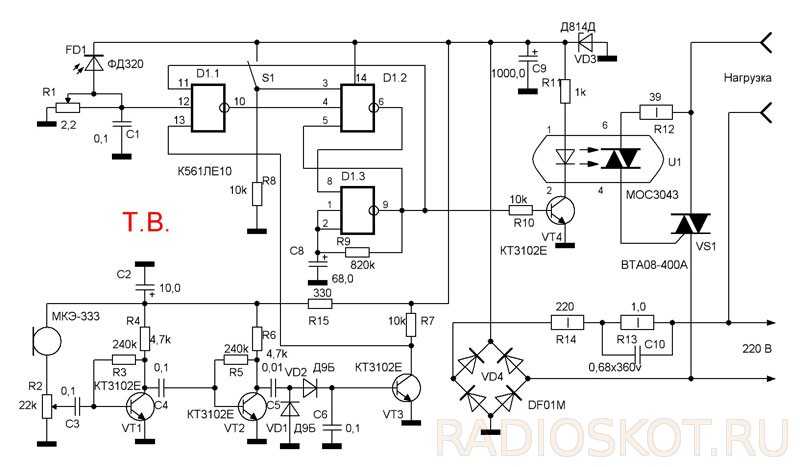

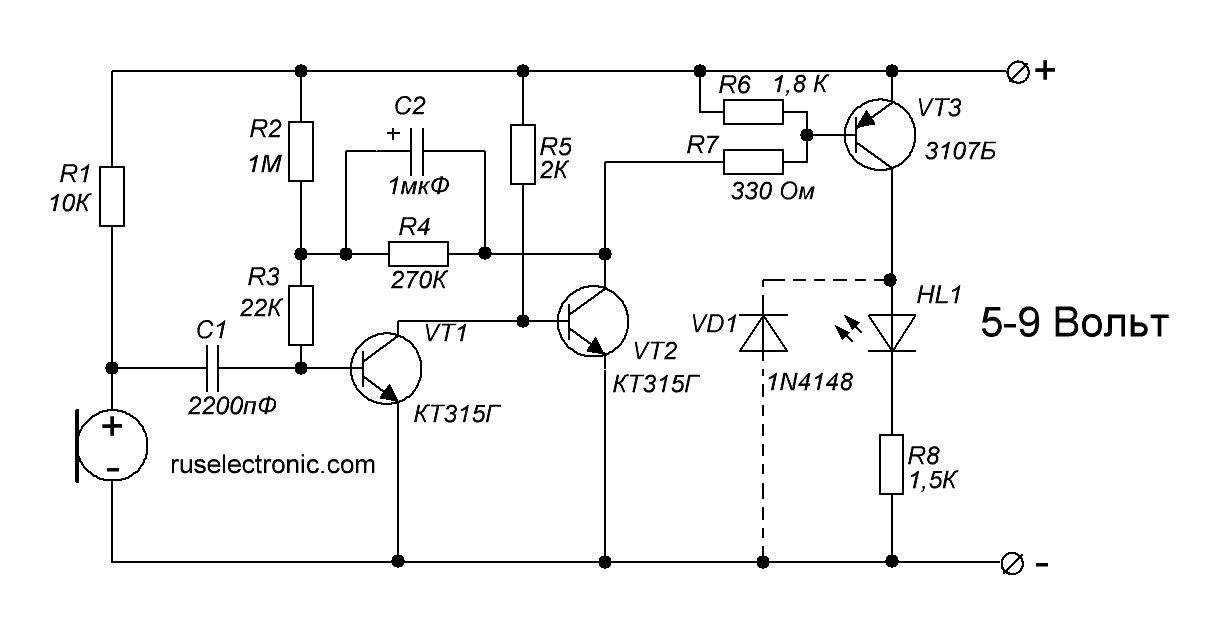

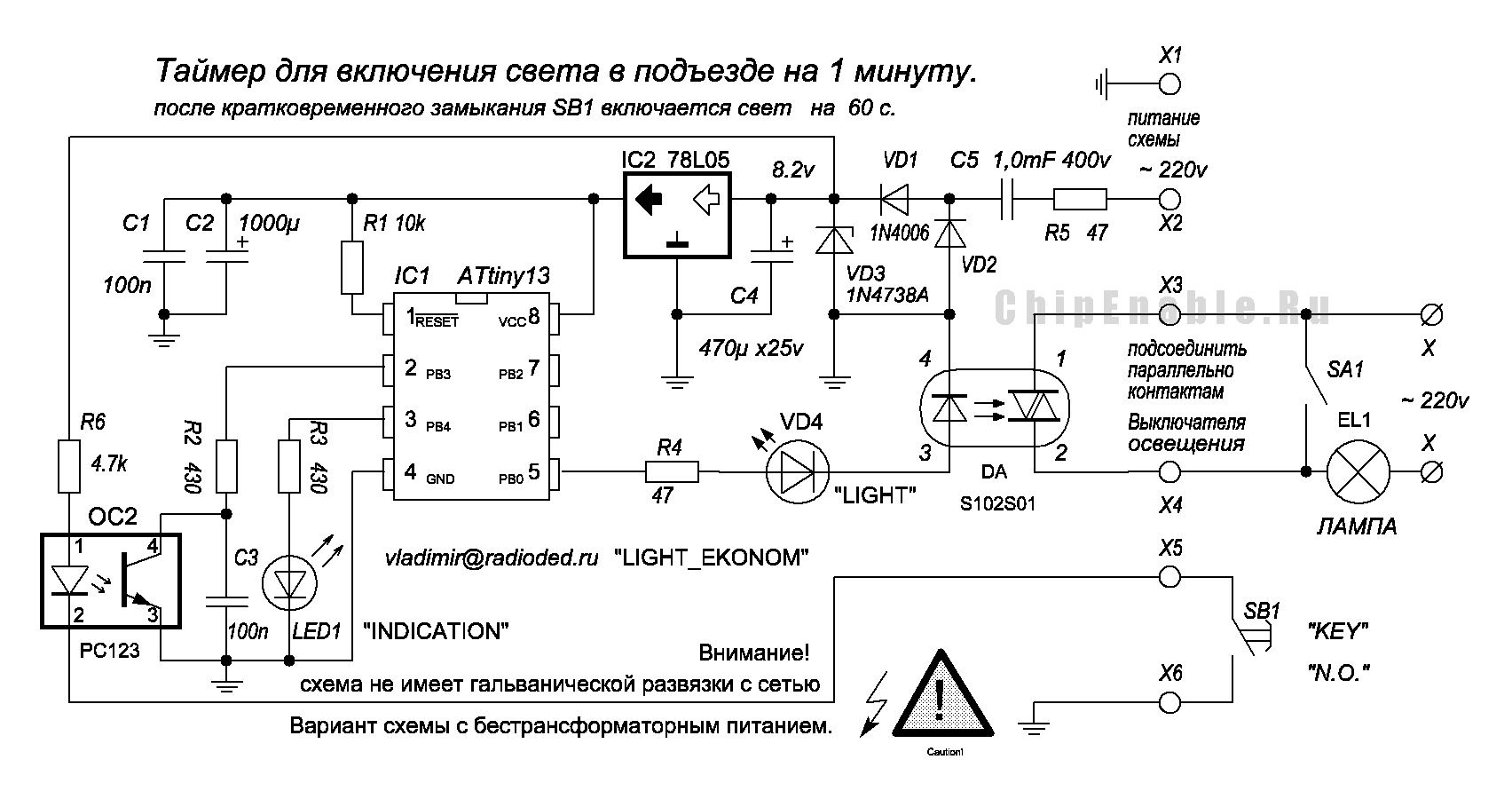

Схема акустического выключателя

Их довольно много. Чтобы разобраться как сделать акустический выключатель своими руками, предлагаем более подробно рассмотреть схему сборки на микроконтроллере. С его помощью реализуются алгоритмы разного уровня сложности с самыми незначительными внесением изменений или вовсе без них.

Что нужно чтобы сделать акустический выключатель? Прежде всего микрофон, который будет преобразовывать звуковой сигнал от пользователя в электрический ток. Достаточно будет электретного микрофона.

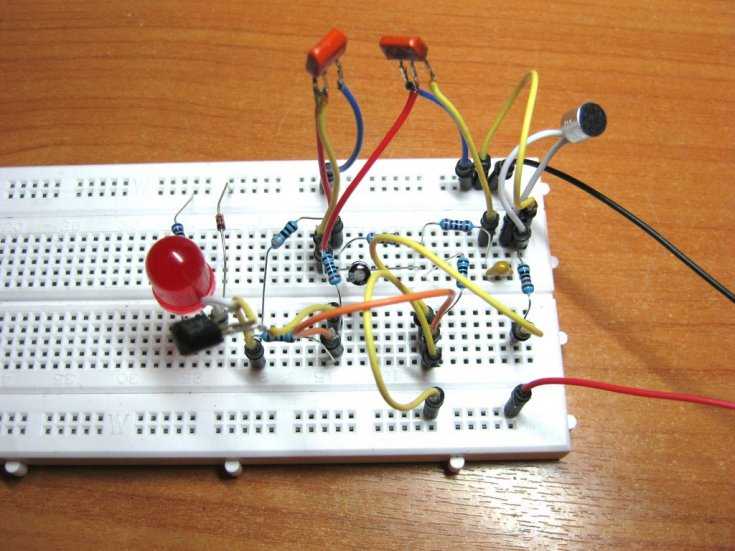

Вот простая инструкция как сделать акустический датчик. С одной стороны микрофон подключают к отрицательному контакту, с другой — через резистор к положительному.

Посмотрите еще здесь!

После этого усиленный сигнал будет передаваться на вход микроконтроллера.

Настройка акустического выключателя

Для настройки применяют два переменных резистора. Мы считаем оптимальным настроить чувствительность так, чтобы отсутствовала реакция выключателя на речь, легкий шум, звук телевизора, но замечательно срабатывал на хлопок.

Задумывались ли вы, почему используется хлопок? Секрет кроется в амплитуде звуковых волн. Во время хлопка она значительно выше, чем во время речи. Благодаря этому возможно выполнить настройку так, чтобы не было ложных срабатываний.

Перспективы

Данные устройства постоянно развиваются. Вполне вероятно, что скоро появятся модели, воспринимающие голосовые команды. Раньше стоимость подобного производства была слишком высока.

Посмотрите еще здесь!

Однако в последнее время программное обеспечение продвинулось далеко вперед в определении голосовых команд. Это позволит создавать блоки с приемлемой стоимостью. Необходимо будет просто произнести команду из списка запрограммированных.

Подключаем DVD-дисковод к материнской плате и блоку питания компьютера

Привет, друзья! В предыдущих публикациях мы с вами начали собирать компьютер, а сегодня продолжим это увлекательнейшее занятие. Сегодня уже разберем как подключается оптический привод.

Компонент для современного компьютера не такой уж обязательный, как все прочие, однако для кого-то также может оказаться востребованным.

Подключение двд привода к материнской плате, похоже на подключение винчестера, однако имеет некоторые особенности. Их нужно учитывать при сборке системного блока, особенно если вы делаете это впервые. В конце поста вы найдете тематическое видео с детальной инструкцией.

Монтаж дисковода

Для установки оптического привода, в большинстве корпусов предусмотрено посадочное место – специальный карман размеров 3,5 дюйма, обычно расположенный спереди в верхней части.

Такая компоновка удобна тем, что даже если компьютер стоит на полу, для того чтобы вставить диск в лоток, пользователю не пришлось наклоняться.

Как правило, таких карманов несколько. Рекомендую для монтажа дисковода использовать самый верхний из них, по выше обозначенной причине. При этом следует учитывать длину дата шлейфа и расположение портов для подключения на материнской плате: вполне возможно, что длины кабеля окажется недостаточно.

Обычно, карманы под ДВД закрыты с помощью пластиковых заглушек, которые можно аккуратно удалить, по мере необходимости. Монтировать дисковод удобнее с лицевой стороны системника: габариты как раз позволяют в аккурат войти устройству в предназначенный для него отдел.Некоторые модели корпусов укомплектованы заглушкой с откидной крышкой, которая отодвигается лотком дисковода при открытии. В этом случае, такую заглушку необходимо снять и поставить обратно после монтажа дисковода.

При монтаже привода в корпус Slim, то есть вертикально, убедитесь в правильности его положения – держатель для диска на выдвинутом лотке, должен располагаться снизу, чтобы диск не выпадал.

Antivor sirena

Более продвинутая система. Монтаж на потолке затрудняет доступ к устройству принудительной остановки.

Обзор 360 °. Блок питания может быть запитан двумя способами: от батареи «корона» на 9В или подключением блока питания с характеристикой 9В 500мА (не входит в комплект) через штекер 3,5 мм.

Уровень звукового сигнала составляет 105 дБ, но есть порт для подключения дополнительной внешней сирены на 120 дБ.

После обнаружения движения в безопасном режиме устройство делает паузу на 20 секунд, давая время на отключение, после чего сирена включается на полминуты с периодичностью 30 секунд.

На блоке управления, помимо кнопок включения и выключения, есть кнопка SOS, которая сразу активирует звуковой сигнал.

Виды звуковых выключателей

Акустические выключатели могут реагировать на голосовые команды и хлопки

Существуют следующие типы акустических выключателей:

• Приборы, реагирующие на хлопок. Заранее программируется, при каком количестве хлопков будет выполняться та или иная команда.
• Приборы, реагирующие на голос или заранее поставленную команду.
• Комбинированные устройства (например, светоакустический выключатель). В них могут устанавливаться звуковые, световые датчики или сенсоры движения. Это наиболее технологичные устройства, у которых риск ложного срабатывания максимально снижен.
• Устройства для слаботочных систем. Используются для подключения видеокамеры или передачи команды охране.

Акустические выключатели стали популярными благодаря удобству применения. Они полезны для пожилых людей, лежачих больных и маленьких детей. Приборы такого класса уже активно используются в системе «Умный дом».

Устройство и конструкция

Самая простая схема состоит всего из нескольких деталей – стандартно, это комплект из двух акустических реле и триггера, собранный в единое целое на одном транзисторе. Авторы самодельных датчиков утверждают, что проще этой схемы не существует в природе. Вариантами могут выступать собранные на печатной плате, с блоком питания. Иногда используется макетная плата, а вольтаж батарейки варьируется от 9 до 12 единиц. Включаться выключаться оно будет триггером от хлопка в ладоши.

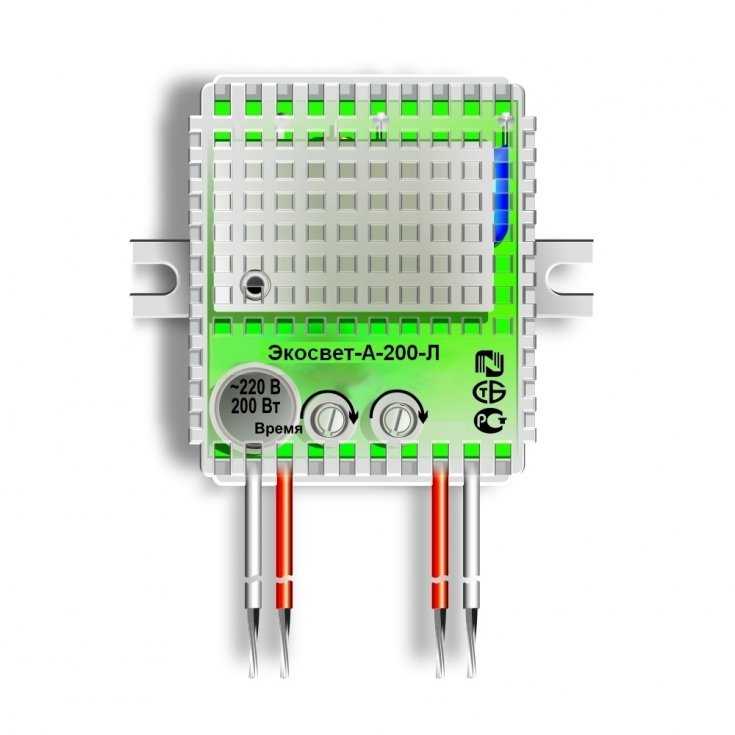

Технические параметры устройств, изготовленных в промышленных условиях, могут отличаться по мощности нагрузки, силе звука и даже использованию альтернативного напряжения сети. Белорусский Экосвет Х-300-Л работает от звука в диапазоне от 30 до 300 децибел, включая стандартный набор деталей и прочную коробку. Это – самый демократичный прибор по стоимости, после сделанного самостоятельно, да и то только потому, что у радиолюбителя дома могут найтись пригодные детали, которые не придется специально покупать.

Как работает акустическое реле для включения света

Алгоритм работы:

1. Звук улавливает микрофон.
2. Сигнал приходит на контроллер платы, распознающий его.
3. Память содержит эталонные цифровые оболочки разных шумов, происходит сравнивание поступившего сигнала с ними.
4. Из контроллера на реле поступает одна из команд соответствующих пришедшему на нее варианту звука.
5. Реле смыкается, лампочка включается, одновременно активируется таймер задержки.

Особенности работы, опции

Описываемые изделия относятся к акустическим устройствам, в основе которых обнаружение, распознавание чувствительными элементами (микрофоном с мембраной и прочим) звуковых волн разного диапазона. Такой сигнал поступает на контроллер, в памяти которого внесены эталоны, алгоритм действий (вкл./выкл., понижение/повышение интенсивности света и так далее). А далее, последний элемент сравнивает поступивший сигнал с записанным, выбирает команду, посылает ее на исполнительные узлы — реле, таймер.

Принцип работы электронных элементов: фиксация и узнавание диапазонов отклонений от звуковых волн, отличающихся от параметров тишины. Контрольными факторами выступает скорость сигнала (улавливается путем определения частоты и фазности) и его амплитуда.

Когда акустические датчики только появились на рынке, то было много некачественных приборов с низкой чувствительностью, ложными срабатываниями. Но на современном рынке описанных недостатков нет даже у самых простых изделий из-за развития и массового распространения технологий, что дает возможность удешевить производство, сохраняя качество.

Инициирующие звуки для простых шумовых датчиков любые, так как значение имеет лишь их громкость: открытие дверей, голоса, шаги, покашливание, хлопок. Поэтому они больше подвержены ложным активациям от фоновых шумов. Более продвинутые модели могут различать речь, отдельные команды и реагировать на них по-разному, имеют возможность расширенного программирования. Интересное обстоятельство: не только самодельные модели акустических реле программируются через Arduino, подобными программными модулями, часто на заводах при сборке используют аналогичные инструменты.

Предназначение устройств

В коридоре прохода установлен акустический ватный датчик для включения света

Как правило, такое оборудование устанавливается в разных помещениях для разного назначения.

• В помещениях, где человек появляется довольно редко, например, кладовая, гостевая спальня и т.д.
• На складах и других производственных помещениях, где не всегда есть возможность самостоятельно включить освещение с помощью стационарного выключателя.
• С каждым годом все чаще функцией «умная комната» оборудуют офисы, государственные учреждения, большие концертные залы и так далее
• На дачных участках, в гаражах, сараях, подвалах, а также в местах, где невозможно установить обычный традиционный выключатель.

Не всегда есть острая необходимость в установке таких технологий в домашних условиях. Но если члены семьи хотят сделать свой дом более комфортным, доступным и технологически продвинутым, нет лучшего способа найти его.

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

• На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
• Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.

• Минимизировать возможность попадания света фар.

При все при этом, высота установки фотореле — на уровне 1,8-2 м. Это даст возможность регулировать параметры «с земли». Можно и выше, но понадобиться стремянка/лестница или стул/табуретка.

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

• Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).

• Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Промышленные реле

Рассмотрим несколько моделей акустических реле, которые можно приобрести.

Лестничный автомат ASO-208

Внешний вид акустического реле ASO-208

Одно из недорогих реле от белорусских производителей — его можно приобрести  за 300-400 рублей (около 7-8 долларов). Устройство вполне достаточно для стандартной лестничной площадки. Как видно на фото оно, поддерживает лампочки до 150 ват, чего хватает для освещения любой лестничной площадки даже лампами накаливания (хотя если экономить,  то лучше применять светодиодные, энергосберегающие).

Реле монтируется прямо на стенку и имеет встроенный микрофон. Чувствительность микрофона регулируемая.

Например, если устройство установлено далеко от входных дверей, то ее можно увеличить, если же имеется фоновый шум, то уменьшить. Регулировка осуществляется ручкой, которую можно проворачивать отверткой или любым другим подобным инструментом.

При максимальном уровне гарантируется срабатывание даже на звон связки ключей.

В реле встроена задержка выключения на 1 минуту, после того как был распознан последний звук. Задержку, к сожалению, изменить нельзя.

Подключение просто:

1. К клеммам L и N подводим питание после выключателя или реле, которое исключит работу устройства в светлое время. Желательно чтобы на контакте L была фаза, а на N ноль. Хотя если перепутать реле все равно будет работать.
2. На оставшиеся две клеммы подключаем светильники.

Реле ЭВ-01

Внешний вид акустического реле ЭВ-01 Л

Это датчик шума для освещения уже российского производства (ООО «Реле и автоматика»), цена его тоже порядка 300-400 рублей. От предыдущего устройства отличается меньшей мощностью подключаемой нагрузки, всего лишь 60 Вт. Однако и этого хватит для большинства лестничных подъездов и площадок.

Как и в предыдущем случае, оно монтируется прямо на стену и имеет встроенный микрофон. Его чувствительность, к сожалению не регулируется. Производитель гарантирует срабатывание на любой звук в радиусе 5 метров. Присутствует также задержка выключения, она правда меньше всего 50 секунд.

Плюсом данного реле является наличие фотоэлемента, который разрешает работу только в темное время суток. Его чувствительность тоже не регулируется, поэтому нужно выбирать место установки устройства так, чтобы не было ложного срабатывания, например, от засветки через окно уличными фонарями.

Подключается устройство точно так же как и предыдущее, правда клеммы скрыты под крышкой корпуса.

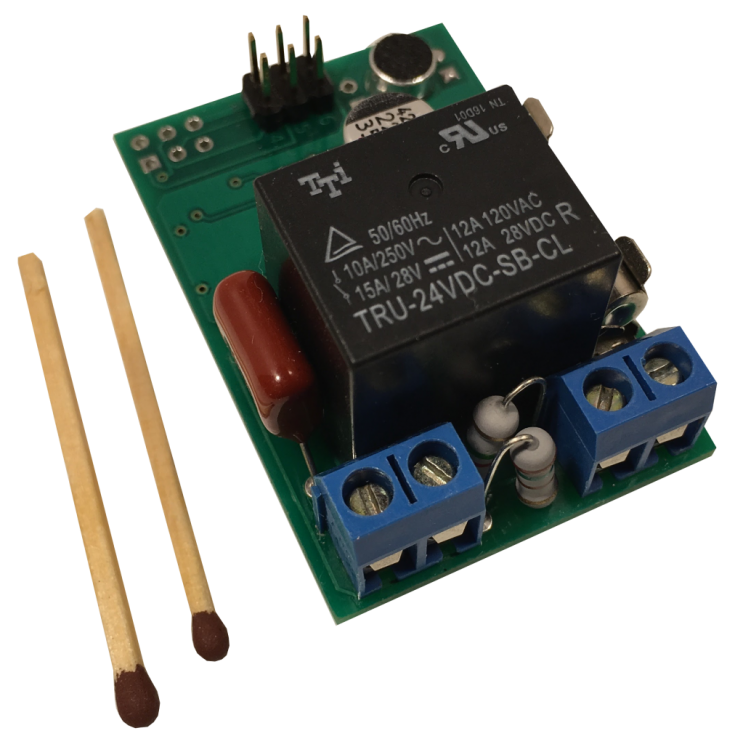

Реле с Али Экспресс

Более дешевое устройство можно заказать на всем известной площадке Ali Express. Например, там предлагается акустическое реле Joying Liang (на сайте название: РАДУЯСЬ ЛЯН Звук Свет Управления Задержки Переключатель Поверхностного типа Энергосберегающие Акустическая Светло-активируется Реле, это последствия автоматического перевода) всего за 266 рублей.

Это устройство по своим характеристикам похоже на реле российского производителя.

1. Управляемая нагрузка — 60 Вт.
2. Время задержки — 40-50 сек.
3. Отсутствует возможность регулировки чувствительности микрофона и датчика света.

Подключается реле с помощью клемм выпущенными из корпуса проводами (их можно зажать во внешний клеммник).
