Двигатель асинхронный однофазный - устройство, принцип работы и схема подключения

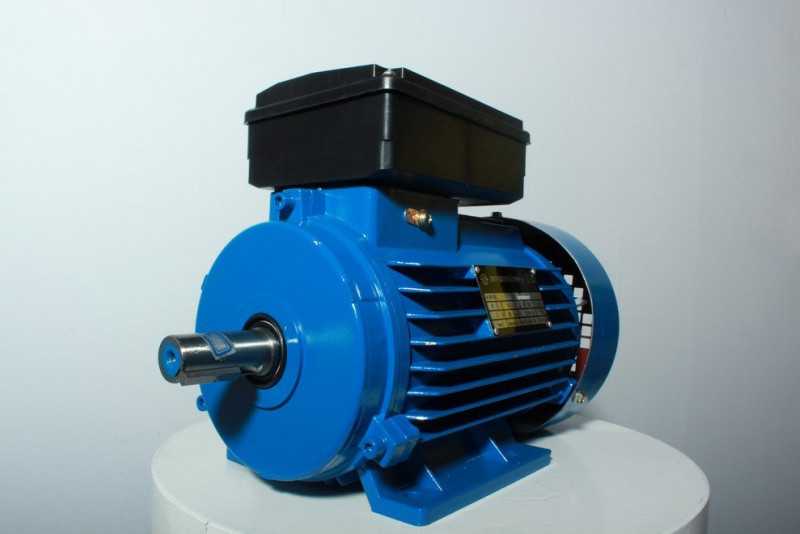

Принцип работы и подключение однофазного электродвигателя 220в

Однофазный двигатель работает за счет переменного электрического тока и подключается к сетям с одной фазой. Сеть должна иметь напряжение 220 Вольт и частоту, равную 50 Герц.

Электромоторы этого типа находят применение в основном в маломощных устройствах:

Выпускаются модели с мощностью от 5 Вт до 10 кВт.

Значения КПД, мощности и пускового момента, у однофазных моторов существенно ниже, чем у трехфазных устройств тех же размеров. Перегрузочная способность также выше у двигателей с 3 фазами. Так, мощность однофазного механизма не превышает 70% мощности трехфазного того же размера.

Фактически имеет 2 фазы. но работу выполняет лишь одна из них, поэтому мотор называют однофазным.
Как и все электромашины. однофазный двигатель состоит из 2 частей: неподвижной (статор) и подвижной (ротор).
Представляет собой асинхронный электромотор. на неподвижной составляющей которого имеется одна рабочая обмотка, подключаемая к источнику однофазного переменного тока.

К сильным сторонам двигателя данного типа можно отнести простоту конструкции, представляющую собой ротор с короткозамкнутой обмоткой. К недостаткам – низкие значения пускового момента и КПД.

Главный минус однофазного тока – невозможность генерирования им магнитного поля, выполняющего вращение. Поэтому однофазный электромотор не запустится сам по себе при подключении к сети.

В теории электрических машин, действует правило: чтобы возникло магнитное поле, вращающее ротор, на статоре должно быть по крайней мере 2 обмотки (фазы). Требуется также смещение одной обмотки на некоторый угол относительно другой.

Во время работы, происходит обтекание обмоток переменными электрическими полями:

В соответствии с этим. на неподвижном участке однофазного мотора расположена так называемая пусковая обмотка. Она смещена на 90 градусов по отношению к рабочей обмотке.
Сдвиг токов можно получить, включив в цепь фазосдвигающее звено. Для этого могут использоваться активные резисторы, катушки индуктивности и конденсаторы.
В качестве основы для статора и ротора используется электротехническая сталь 2212.

Неверно, называть однофазными такие электродвигатели, которые по своему строению являются 2- и 3-фазными, но подключаются к однофазному источнику питания посредством схем согласования (конденсаторные электромоторы). Обе фазы таких устройств являются рабочими и включены все время.

Схема подключения однофазного двигателя с пусковой обмоткой

Как определить рабочую и пусковую обмотки у однофазного двигателя

Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Совет

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в.

И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку.

Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов.

Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только.

В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя.

также осуществляется через конденсатор.

Механическая характеристика

Механическая характеристика двигателя — это зависимость момента на валу от скорости вращения.

Как уже было сказано, скорость вращения ротора в асинхронном двигателе всегда отличается от скорости вращения поля статора на величину скольжения.

Скольжение S = (n1- n2)/n1, где n1 — это скорость вращения поля, а n2 — скорость вращения ротора.

Характеристика показывает, что двигатель может работать в пяти режимах:

Холостой ход.
Пуск.
Двигательный режим.
Режим рекуперации.
Генераторный режим.

В режиме холостого хода скольжение S равно 0. Ротор вращается синхронно с магнитным полем, как в синхронном двигателе, а момент вращения равен 0. Режим холостого хода — чисто гипотетический и никогда не реализуется на практике.

В момент пуска ротор еще неподвижен и S=1. Момент вращения при S=1 называется пусковым моментом.

После пуска ротор входит в двигательный режим и начинает раскручиваться, постепенно догоняя магнитное поле. В двигательном режиме 1 > S > 0.

Если ротор вдруг каким-то образом обгонит поле, то наступит режим рекуперации. При этом двигатель отдает энергию в сеть. В режиме рекуперации S < 0.

S > 1 соответствует генераторному режиму. В генераторном режиме ротор движется навстречу потоку и генерирует электрический ток.

S = Sn соответствует номинальному режиму. Номинальное значение скольжения составляет обычно 2−8%.

Крановые электродвигатели

Крановые электродвигатели представляют собой асинхронные устройства переменного тока или двигатели постоянного тока с параллельным или последовательным возбуждением.

В отличие от других категорий электродвигателей, крановые электроприводы имеют следующие особенности:

Большинство крановых электрических двигателей имеет закрытое исполнение корпуса.
Момент инерции на роторе составляет минимально возможное значение, что обеспечивает минимальные потери энергии во время переходных процессов.
Кратковременная перегрузка по моменту для крановых двигателей постоянного тока составляет 2,0 — 5,0, а для электромоторов переменного тока 2,3 — 3,5.
Класс нагревостойкости изоляционных материалов не менее F.
У кранового электропривода переменного тока в номинальном режиме ПВ составляет не менее 80 минут.
С целью получения большой перегрузочной способности по моменту добиваются высоких значений магнитного потока.
Отношение максимально допустимой частоты вращения к номинальному значению для электродвигателей постоянного тока составляет 3,5 — 4,9, а для машин переменного тока 2,5.

Эксплуатация кранового привода характеризуется следующими условиями эксплуатации:

Частые пуски, реверсы и торможения.
Регулирование частоты вращения в широком диапазоне значений.
Повышенная вибрация и тряски.
Повторно-кратковременный режим работы.
Воздействие высокой температуры, газа, пыли и пара.
Значительная перегрузка во время работы.

Индукционные однофазные электродвигатели с экранированным полюсом

Статор данного двигателя имеет выдающиеся или выступающие полюсы. Эти полюсы экранированы за счёт медной полосы или кольца, которые по природе своей индукционны. Полюсы в данном случае разделены на две неравные части. Более маленькая составляющая несёт медную полосу. Эту область называют экранированной областью полюса.

Магнитный поток в экранированном полюсе отстаёт от магнитного потока в не экранированном полюсе. Разница фаз между этими двумя потоками способствует возникновению результирующего вращающегося магнитного потока.

Известно, что электрический ток обмотки статора является переменным по природе, поэтому и магнитный поток, возникающий из-за данного тока, является переменным. Для того чтобы полностью понять то, как работает индукционный двигатель с экранированным полюсом, стоит рассмотреть три участка:

1. Когда магнитный поток меняет своё значение с нуля на почти что максимальное положительное значение.

2. Когда магнитный поток остаётся почти неизменным на своём максимальном значении.

3. Когда магнитный поток уменьшается с максимального положительного значения до нуля.

Участок 1:

На данном участке скорость возрастания магнитного потока, а значит, и электрического тока, является очень высокой. Согласно положению, выдвинутому Фарадеем, когда бы ни происходило изменение магнитного потока, электродвижущая сила всё равно будет возникать. Так как медная полоса замкнута, электрический ток начинает протекать в медной полосе, в силу вызываемой электродвижущей силы. Данный ток производит свой собственный магнитный поток.

Сейчас, согласно положению Ленца, направление этого тока таково, что оно противоположно возрастанию этого тока. Магнитный поток экранирующего кольца противоположен главному магнитному потоку, что приводит, в свою очередь, к скоплению магнитного потока в не экранированной области статора, тогда как магнитный поток в экранированной части слабеет. Такое неравномерное распределение магнитного потока вынуждает магнитную ось сдвигаться в середину не экранированной области.

Участок 2:

На данном участке скорость роста электрического тока, а следовательно, и магнитного потока остаётся практически неизменной. Поэтому электродвижущая сила, которая возникает в экранированной области, очень мала. Магнитный поток, который производится этой силой, не имеет эффекта на главный магнитный поток, и поэтому распределение магнитного потока остается равномерным, и магнитная ось лежит по центру полюса.

Преобразователь частоты однофазный

Компактное устройство преобразования частоты служит для управления однофазными электродвигателями для оборудования бытового предназначения. Большинство частотных преобразователей обладает следующими конструктивными возможностями:

Большинство моделей использует в своей конструкции новейшие технологии векторного управления.
Они обеспечивают улучшенный вращающий момент однофазного двигателя.
Энергосбережение введено в автоматический режим.
Некоторые модели частотных преобразователей используют съемный пульт управления.
Встроенный PLC контроллер (он незаменим для создания устройств сбора и передачи данных, для создания систем телеметрии, объединяет устройства с различными протоколами и интерфейсами связи в общую сеть).
Встроенный ПИД регулятор (контролирует и регулирует температуру, давление и технологические процессы).
Напряжение выхода регулируется в автоматическом режиме.

Рис.№7. Современный преобразователь Optidrive с основными функциональными особенностями.

Частотный преобразователь не служит для двойного преобразования напряжения, благодаря наличию в конструкции ШИМ-регулятора, он может поднять величину напряжения не более чем на 10%.

Главная задача однофазного преобразователя частоты – обеспечить питание как одно- так и трехфазного электродвигателя. В этом случае ток двигателя будет соответствовать параметрам подключения от трехфазной сети, и оставаться постоянным

УПРАВЛЕНИЕ ДВИГАТЕЛЯМИ ПЕРЕМЕННОГО ТОКА

В основу управления режимами работы двигателей переменного тока заложен принцип зависимости частоты вращения вала от величины напряжения, прикладываемого к катушкам статора.

При фиксированной величине тока это означает изменение мощности, передаваемой в нагрузочную (роторную) цепь. Еще один параметр, которым нередко приходится управлять при эксплуатации двигателей рассматриваемого класса – направление вращения вала (реверс).

Для реализации двух этих возможностей применяются различные схемы, построенные на компонентах того или иного типа.

Это могут быть:

транзисторные ключи или реле;
тиристорные элементы;
электронные тиристоры (симисторы).

Транзисторы применяется сегодня крайне редко, поскольку на смену им пришли более эффективные тиристорные и симисторные управляющие элементы.

С их помощью удается непосредственно изменять величину мощности, отдаваемой в нагрузочную цепочку ротора. Для этих целей применяются современные методы широтно-импульсного или фазоимпульсного управления.

Для получения нужной частоты вращения вала и мощности, отдаваемой непосредственно в нагрузку, используется особый электронный элемент – симистор. Степень его открытия задается подачей на управляющий электрод соответствующего напряжения или последовательности прямоугольных импульсов.

Во втором случае частота следования задает время открытия прямого перехода симистора, что в конечном счете определяет величину мощности, передаваемой в управляемую роторную цепочку.

* * *

Подключение

Для работы устройства требуется 1 фаза с напряжением 220 Вольт. Это означает, что подключить его можно в бытовую розетку. Именно в этом причина популярности двигателя среди населения. На всех бытовых приборах, от соковыжималки до шлифовальной машины, установлены механизмы этого типа.

аподключение с пусковым и рабочим кондсенсаторами

Существует 2 типа электромоторов: с пусковой обмоткой и с рабочим конденсатором:

В первом типе устройств, пусковая обмотка работает посредством конденсатора только во время старта. После достижения машиной нормальной скорости, она отключается, и работа продолжается с одной обмоткой.
Во втором случае, для моторов с рабочим конденсатором, дополнительная обмотка подключена через конденсатор постоянно.

Электродвигатель может быть взят от одного прибора и подключен к другому. Например, исправный однофазный мотор от стиральной машины или пылесоса может использоваться для работы газонокосилки, обрабатывающего станка и т.п.

Существует 3 схемы включения однофазного двигателя:

В 1 схеме, работа пусковой обмотки выполняется посредством конденсатора и только на период запуска.
2 схема также предусматривает кратковременное подключение, однако оно происходит через сопротивление, а не через конденсатор.
3 схема является самой распространенной. В рамках этой схемы конденсатор постоянно подключен к источнику электричества, а не только во время старта.

Подключение электромотора с пусковым сопротивлением:

Вспомогательная обмотка таких устройств имеет повышенное активное сопротивление.
Для запуска электромашины этого типа, может быть использован пусковой резистор. Его следует последовательно подключить к пусковой обмотке. Таким образом, можно получить сдвиг фаз 30° между токами обмоток, чего будет вполне достаточно для старта механизма.
Кроме того, сдвиг фаз может быть получен путем использования пусковой фазы с большим значением сопротивления и меньшей индуктивностью. У такой обмотки меньшее количество витков и тоньше провод.

Подключение мотора с конденсаторным пуском:

У данных электромашин пусковая цепь содержит конденсатор и включается только на период старта.
Для достижения максимального значения пускового момента, требуется круговое магнитное поле, которое выполняет вращение. Чтобы оно возникло, токи обмоток должны быть повернуты на 90° относительно друг друга. Такие фазосдвигающие элементы, как резистор и дроссель не обеспечивают необходимый сдвиг фаз. Только включение в цепь конденсатора позволяет получить сдвиг фаз 90°, если правильно подобрать емкость.
Вычислить, какие провода к какой обмотке относятся, можно путем измерения сопротивления. У рабочей обмотки его значение всегда меньше (около 12 Ом), чем у пусковой (обычно около 30 Ом). Соответственно, сечение провода рабочей обмотки больше, чем у пусковой.
Конденсатор подбирается по потребляемому двигателем току. Например, если ток равен 1.4 А, то необходим конденсатор емкостью 6 мкФ.

Функциональные и эксплуатационные особенности

Характерные преимущества асинхронных двигателей:

В их конструкции нет коллекторных групп, которые увеличивают износ других видов двигателей за счет дополнительного трения.
Питание асинхронных электрических машин не требует использования преобразователей и может осуществляться промышленной трехфазной сети.
Из-за меньшего количества деталей и конструктивных элементов они относительно легко обслуживаются и имеют большой срок службы.

Среди недостатков можно отметить:

Сфера применения асинхронных двигателей несколько ограничена из-за малого пускового момента.
Высокая реактивная мощность, которую они потребляют во время работы, не оказывает влияние на механическую мощность.
Большие пусковые токи, потребляемые на пуске этих двигателей, могут превышать допустимые значения некоторых систем.

Проверка работоспособности

Тестирование начинается с визуального осмотра. Возможные неисправности:

Если опорная часть на устройстве была сломана, это может привести к неисправностям.
При потемнении корпуса в средней части идет перегрев. Бывает попадание в корпус различных посторонних предметов, это способствует перегреванию. При износе и загрязнении подшипников возможен перегрев.
Когда однофазный электродвигатель на 220 вольт имеет в схеме подключения конденсатор увеличенного размера, он начинает перегреваться.

Запустить двигатель минут на пятнадцать, а затем проверить, не прогрелся ли он. Если двигатель не греется, причиной являлась увеличенная емкость конденсатора. Необходимо установить конденсатор, имеющий меньшую емкость.

Для лучшего понимания механизма работы двигателей, рекомендуем также подробнее прочитать, что такое трехфазный двигатель и как он работает.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

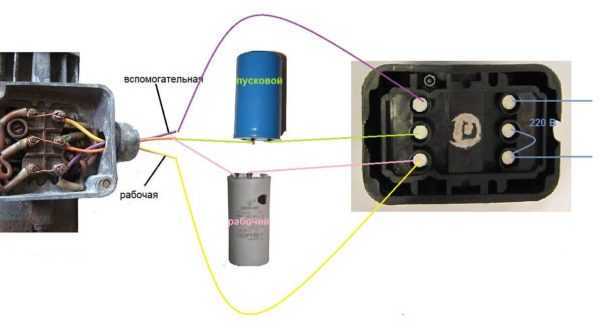

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

История возникновения

Более 60 лет понадобилось многим ученым, пока однофазный асинхронный двигатель начал покорять просторы земного шара. Началось все с 1820-х годов, когда Джозеф Генри и Майкл Фарадей – открыли явления индукции и начали первые эксперименты.

Принцип работы асинхронного двигателя (однофазного) основан на этих основных физических законах. В 80-х годах позапрошлого столетия многие умы разрабатывают трансформаторы и генераторы переменного тока. Год 1885 принес идею первого многофазного двигателя переменного тока от Галилео Феррариса, вскоре Никола Тесла уже представил свой многофазный мотор (1888 год).

В 1889-1891годах русский электротехник, поляк по происхождению, Михаил Осипович Доливо-Добровольский придумал ротор в виде “беличьей клетки”. К этому изобретению его подтолкнул доклад Феррариса «О вращающемся магнитном поле». С началом ХХ века пришло широкое внедрение электромеханических устройств.
