С содержанием галогенов и без содержания галогенов
Согласно Международной электрохимической комиссии (стандарт IEC 61249-2-21 «Ограниченное использование галогена, предназначенного для электронных схем»), чтобы вещество можно было отнести к категории «не содержащее галогенов», оно должно содержать менее 900 ч/млн хлора или брома и менее 1500 ч/млн галогенов.
Галогеновые элементы
— это любой из шести неметаллических элементов, которые составляют группу 17 (группа VIIa) периодической таблицы. Это фтор (F), хлор (Cl), бром (Br), йод (I), а также редкие и недавно обнаруженные элементы астат (At) и теннессин (Ts). Наиболее распространенными являются хлор и фтор, содержащиеся в ПВХ, тефлоне и его производных, а также бром, используемый в пластмассах в качестве пламезадерживающей добавки. Недостаток этих продуктов состоит в выделении токсичных паров при возгорании. Помимо риска для людей, они также выделяют агрессивные газы, вредные для электротехнического и электронного оборудования. Среди антипиренов, используемых в пластмассах, полихлорированные бифенилы (ПХБ) и полибромированные бифенилы (ПББ) оказывают неблагоприятное воздействие на окружающую среду и людей из-за своей стойкости, токсичности и способности к биоаккумуляции.
При воздействии экстремальных термических напряжений, которые могут возникнуть во время пожара, бромосодержащие антипирены (БСА) могут образовывать галогенизированные диоксины и фураны.
ПББ и ПБДЭ (полибромированные дифенилэфиры) в настоящее время запрещены в Европе Директивами WEEE (Директива ЕС об отходах электрического и электронного оборудования) и RoHS.
Источник
Удельное сопротивление стали
Удельным сопротивлением металлов считается их способность к противодействию электрическому току, проходящему через них. Единицей измерения данной величины служит Ом*м (Ом-метр). В качестве символа используется греческая буква ρ (ро). Высокие показатели удельного сопротивления означают плохую проводимость электрического заряда тем или иным материалом.
Технические характеристики стали
Прежде чем подробно рассматривать удельное сопротивление стали, следует ознакомиться с ее основными физико-механическими свойствами. Благодаря своим качествам, этот материал получил широкое распространение в производственной сфере и других областях жизни и деятельности людей.
Сталь представляет собой сплав железа и углерода, содержащегося в количестве, не превышающем 1,7%. Кроме углерода, сталь содержит определенное количество примесей – кремния, марганца, серы и фосфора. По своим качествам она значительно лучше чугуна, легко поддается закаливанию, ковке, прокату и другим видам обработки.
Все виды сталей отличаются высокой прочностью и пластичностью.
По своему назначению сталь подразделяется на конструкционную, инструментальную, а также с особыми физическими свойствами.
Особое место занимают электротехнические стали, выпускаемые в листовом формате и применяющиеся в производстве электротехнических изделий. Для получения этого материала производится легирование кремнием, способным улучшить его магнитные и электрические свойства.
Для того чтобы электротехническая сталь приобрела необходимые характеристики, необходимо соблюдение определенных требований и условий. Материал должен легко намагничиваться и перемагничиваться, то есть, обладать высокой магнитной проницаемостью. Такие стали имеют хорошую магнитную индукцию, а их перемагничивание осуществляется с минимальными потерями.
От соблюдения этих требований зависят габариты и масса магнитных сердечников и обмоток, а также коэффициент полезного действия трансформаторов и величина их рабочей температуры. На выполнение условий оказывают влияние многие факторы, в том числе и удельное сопротивление стали.
Удельное сопротивление и другие показатели
Величина удельного электрического сопротивления представляет собой отношение напряженности электрического поля в металле и плотности тока, протекающего в нем.
Для практических расчетов используется формула: в которой ρ является удельным сопротивлением металла (Ом*м), Е – напряженностью электрического поля (В/м), а J – плотностью электротока в металле (А/м2).
При очень большой напряженности электрического поля и низкой плотности тока, удельное сопротивление металла будет высоким.
Существует еще одна величина, называемая удельной электропроводностью, обратная удельному сопротивлению, указывающая на степень проводимости электрического тока тем или иным материалом. Она определяется по формуле и выражается в единицах См/м – сименс на метр.
Удельное сопротивление тесно связано с электрическим сопротивлением. Однако они имеют различия между собой. В первом случае – это свойство материала, в том числе и стали, а во втором случае определяется свойство всего объекта.
На качество резистора влияет сочетание нескольких факторов, прежде всего, формы и удельного сопротивления материала, из которого он изготовлен.
В качестве другого примера можно привести резисторы из проволоки с одинаковым диаметром и длиной. Однако, если в одном из них материал имеет высокое удельное сопротивление, а в другом низкое, то соответственно в первом резисторе электрическое сопротивление будет выше, чем во втором.
Зная основные свойства материала, можно использовать удельное сопротивление стали для определения величины сопротивления стального проводника. Для вычислений, кроме удельного электрического сопротивления потребуется диаметр и длина самого провода.
Расчеты выполняются по следующей формуле: , в которой R является сопротивлением проводника (Ом), ρ – удельным сопротивлением стали (Ом*м), L – соответствует длине провода, А – площади его поперечного сечения.

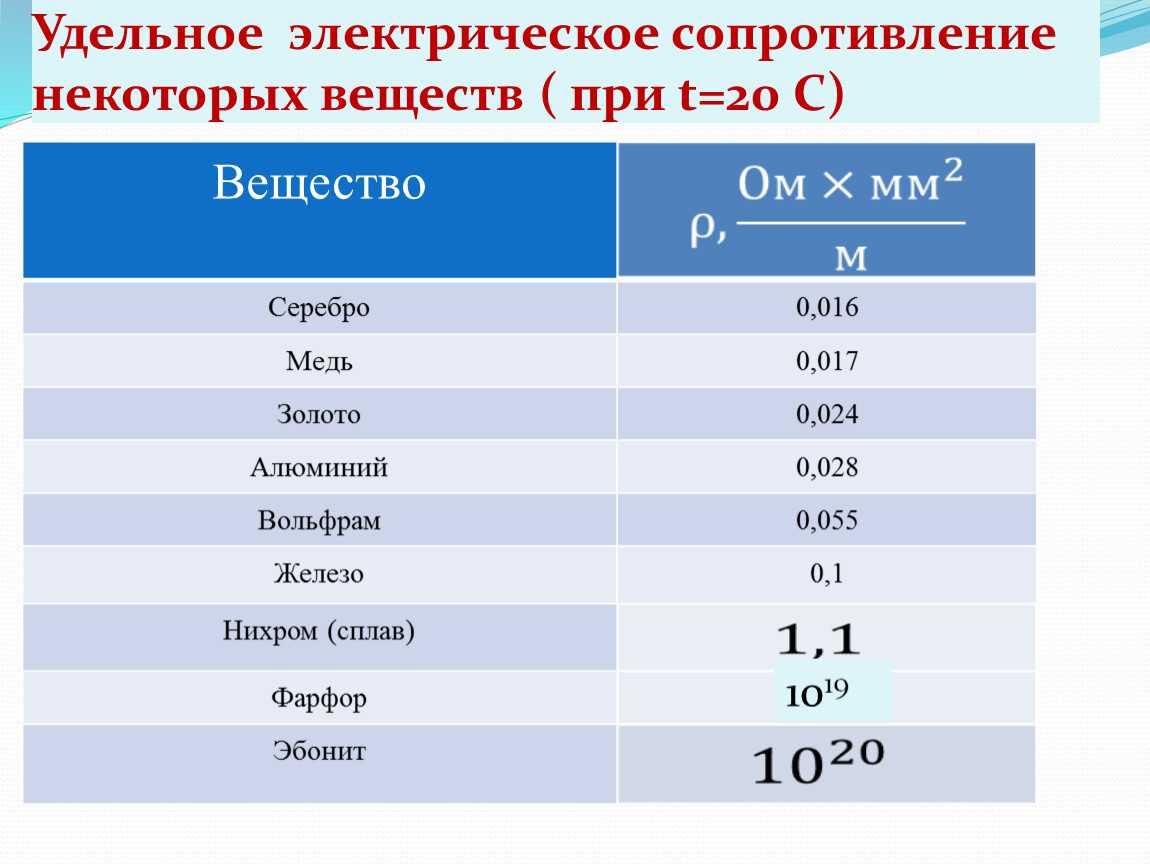

Таблица удельных сопротивлений проводников
| Материал проводника | Удельное сопротивление ρ в |
|
Серебро Медь Золото Латунь Алюминий Натрий Иридий Вольфрам Цинк Молибден Никель Бронза Железо Сталь Олово Свинец Никелин (сплав меди, никеля и цинка) Манганин (сплав меди, никеля и марганца) Константан (сплав меди, никеля и алюминия) Титан Ртуть Нихром (сплав никеля, хрома, железа и марганца) Фехраль Висмут Хромаль |
0,015 0,0175 0,023 0,025… 0,108 0,028 0,047 0,0474 0,05 0,054 0,059 0,087 0,095… 0,1 0,1 0,103… 0,137 0,12 0,22 0,42 0,43… 0,51 0,5 0,6 0,94 1,05… 1,4 1,15… 1,35 1,2 1,3… 1,5 |
Из таблицы видно, что железная проволока длиной 1 м и сечением 1 мм2 обладает сопротивлением 0,13 Ом. Чтобы получить 1 Ом сопротивления нужно взять 7,7 м такой проволоки. Наименьшим удельным сопротивлением обладает серебро. 1 Ом сопротивления можно получить, если взять 62,5 м серебряной проволоки сечением 1 мм2. Серебро — лучший проводник, но стоимость серебра исключает возможность его массового применения. После серебра в таблице идет медь: 1 м медной проволоки сечением 1 мм2 обладает сопротивлением 0,0175 Ом. Чтобы получить сопротивление в 1 Ом, нужно взять 57 м такой проволоки.
Химически чистая, полученная путем рафинирования, медь нашла себе повсеместное применение в электротехнике для изготовления проводов, кабелей, обмоток электрических машин и аппаратов. Широко применяют также в качестве проводников алюминий и железо.
Сопротивление проводника можно определить по формуле:
где r — сопротивление проводника в омах; ρ — удельное сопротивление проводника; l — длина проводника в м; S — сечение проводника в мм2.
Пример 1. Определить сопротивление 200 м железной проволоки сечением 5 мм2.
Пример 2. Вычислить сопротивление 2 км алюминиевой проволоки сечением 2,5 мм2.
Из формулы сопротивления легко можно определить длину, удельное сопротивление и сечение проводника.
Пример 3. Для радиоприемника необходимо намотать сопротивление в 30 Ом из никелиновой проволоки сечением 0,21 мм2. Определить необходимую длину проволоки.
Пример 4. Определить сечение 20 м нихромовой проволоки, если сопротивление ее равно 25 Ом.
Пример 5. Проволока сечением 0,5 мм2 и длиной 40 м имеет сопротивление 16 Ом. Определить материал проволоки.
Материал проводника характеризует его удельное сопротивление.
По таблице удельных сопротивлений находим, что таким сопротивлением обладает свинец.
Выше было указано, что сопротивление проводников зависит от температуры. Проделаем следующий опыт. Намотаем в виде спирали несколько метров тонкой металлической проволоки и включим эту спираль в цепь аккумулятора. Для измерения тока в цепь включаем амперметр. При нагревании спирали в пламени горелки можно заметить, что показания амперметра будут уменьшаться. Это показывает, что с нагревом сопротивление металлической проволоки увеличивается.
У некоторых металлов при нагревании на 100° сопротивление увеличивается на 40 — 50 %. Имеются сплавы, которые незначительно меняют свое сопротивление с нагревом. Некоторые специальные сплавы практически не меняют сопротивления при изменении температуры. Сопротивление металлических проводников при повышении температуры увеличивается, сопротивление электролитов (жидких проводников), угля и некоторых твердых веществ, наоборот, уменьшается.
Способность металлов менять свое сопротивление с изменением температуры используется для устройства термометров сопротивления. Такой термометр представляет собой платиновую проволоку, намотанную на слюдяной каркас. Помещая термометр, например, в печь и измеряя сопротивление платиновой проволоки до и после нагрева, можно определить температуру в печи.
температурный коэффициент сопротивления
—
это изменение сопротивления проводника при его нагревании,
приходящееся на 1 Ом первоначального сопротивления и на 1° температуры,
обозначается буквой α.
Если при температуре t сопротивление проводника равно r, а при температуре t равно rt, то температурный коэффициент сопротивления
Примечание. Расчет по этой формуле можно производить лишь в определенном интервале температур (примерно до 200°C).

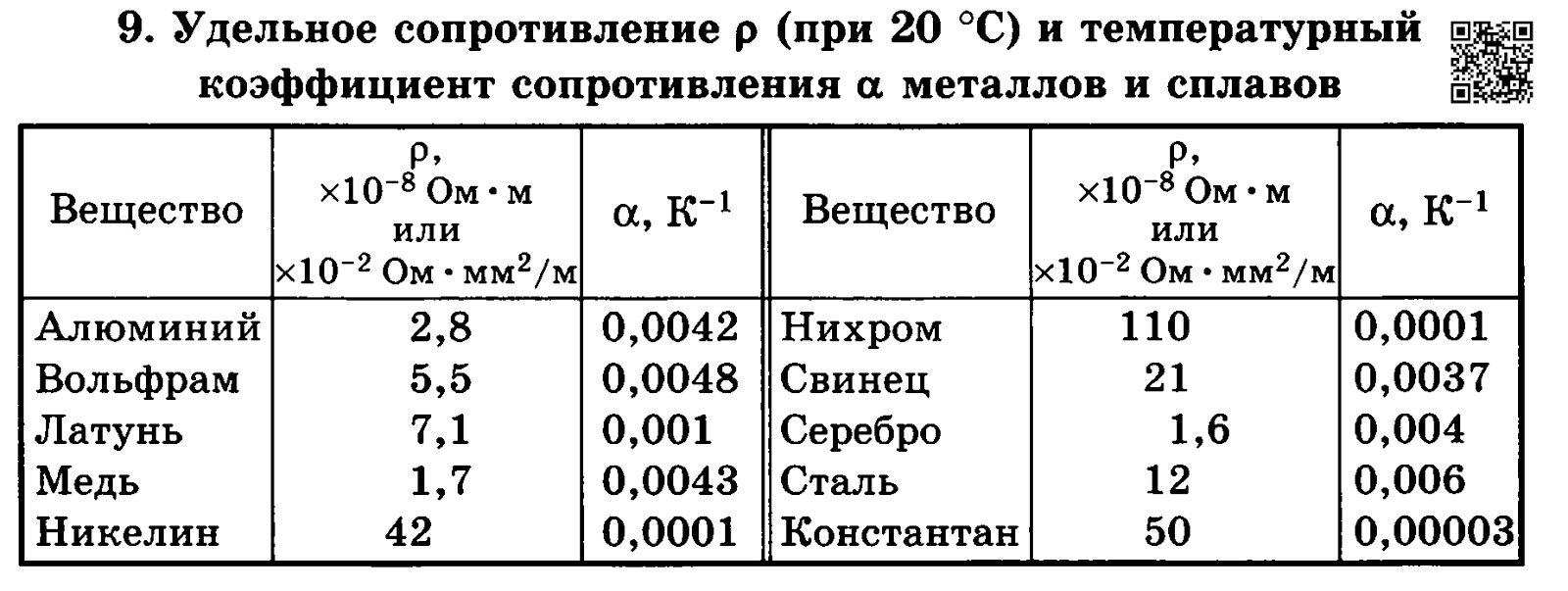

Приводим значения температурного коэффициента сопротивления α для некоторых металлов (таблица 2).
Таблица 2
Проводимость нержавеющей стали
Классическая теория электропроводности металлов зародилась в начале ХХ века. ЕЕ основоположником стал немецкий физик Карл Рикке.
Он опытным путем установил, что прохождение заряда через металл не сопряжено с переносом атомов проводника, в отличие от жидких электролитов.
Однако это открытие не объяснило, что именно является носителем электрических импульсов в структуре металла.
Ответить на это вопрос позволили опыты ученых Стюарта и Толмена, проведенные в 1916 году.
Им удалось установить, что за перенос электричества в металлах отвечают мельчайшие заряженные частицы — электроны.
Это открытие легло в основу классической электронной теории электропроводности металлов. С этого момента началась новая эпоха исследований металлических проводников.
Благодаря полученным результатам мы сегодня имеем возможность пользоваться бытовыми приборами, производственным оборудованием, станками и многими другими устройствами.
Как отличается электропроводность разных металлов?
Электронная теория электропроводности металлов получила развитие в исследованиях Паулю Друде.
Он сумел открыть такое свойство как сопротивление, которое наблюдается при прохождении электрического тока через проводник.
В дальнейшем это позволит классифицировать разные вещества по уровню проводимости. Из полученных результатов легко понять, какой металл подойдет для изготовления того или иного кабеля.
Наибольшей электропроводностью обладает металл серебро. При температуре +20 градусов по Цельсию она составляет 63,3*104 сантиметров-1.
Но изготавливать проводку из серебра очень дорого, так как это довольно редкий металл, который используется в основном для производства ювелирных и декоративных украшений или инвестиционных монет.
Металл, обладающий самой высокой электропроводностью среди всех элементов неблагородной группы — медь.
Ее показатель составляет 57*104 сантиметров-1 при температуре +20 градусов по Цельсию.
Медь является одним из наиболее распространенных проводников, которые используются в бытовых и производственных целях.
Она хорошо выдерживает постоянные электрические нагрузки, отличается долговечностью и надежностью. Высокая температура плавления позволяет без проблем работать долгое время в нагретом состоянии.
По распространенности с медью может конкурировать только алюминий, который занимает четвертое место по электропроводности после золота.
Он используется в сетях с невысоким напряжением, так как имеет почти вдвое меньшую температуру плавления, чем медь, и не способен выдерживать предельные нагрузки.
С дальнейшим распределением мест можно ознакомиться, взглянув на таблицу электропроводности металлов.
Стоит отметить, что любой сплав обладает гораздо меньшей проводимостью, чем чистое вещество.
Это связано со слиянием структурной сетки и как следствие нарушением нормального функционирования электронов.
Все приведенные показатели являются удельной электропроводностью металлов, которая рассчитывается как отношение между плотностью тока и величиной электрического поля в проводнике.
Классическая теория электропроводности металлов
Основные положения теории электропроводности металлов содержат шесть пунктов.
Первый: высокий уровень электропроводности связан с наличием большого числа свободных электронов.
Второй: электрический ток возникает путем внешнего воздействия на металл, при котором электроны из беспорядочного движения переходят в упорядоченное.
Третий: сила тока, проходящего через металлический проводник, рассчитывается по закону Ома.
Пятый: электрический ток в цепи возникает мгновенно после начала воздействия на электроны. Шестой: с увеличением внутренней температуры металла растет и уровень его сопротивления.
Таблица удельного сопротивления для распространенных проводников
В таблице ниже приведены показатели удельного сопротивления для различных материалов, в частности металлов, используемых для электропроводности.
Показатели удельного сопротивления приведены для таких «популярных» материалов, как медь, алюминий, нихром, сталь, свинец, золото и других.
МатериалУдельное сопротивление, ρ,при 20 °C (Ом·м)Источник
| Латунь | ~0.6 — 0.9 x 10-7 | |
| Серебро | 1.59×10−8 | |
| Медь | 1.68×10−8 | |
| Обожжённая медь | 1.72×10−8 | |
| Золото | 2.44×10−8 | |
| Алюминий | 2.65×10−8 | |
| Кальций | 3.36×10−8 | |
| Вольфрам | 5.60×10−8 | |
| Цинк | 5.90×10−8 | |
| Кобальт | 6.24×10−8 | |
| Никель | 6.99×10−8 | |
| Рутений | 7.10×10−8 | |
| Литий | 9.28×10−8 | |
| Железо | 9.70×10−8 | |
| Платина | 1.06×10−7 | |
| Олово | 1.09×10−7 | |
| Тантал | 1.3×10−7 | |
| Галлий | 1.40×10−7 | |
| Ниобий | 1.40×10−7 | |
| Углеродистая сталь (1010) | 1.43×10−7 | |
| Свинец | 2.20×10−7 | |
| Галинстан | 2.89×10−7 | |
| Титан | 4.20×10−7 | |
| Электротехническая сталь | 4.60×10−7 | |
| Манганин (сплав) | 4.82×10−7 | |
| Константан (сплав) | 4.90×10−7 | |
| Нержавеющая сталь | 6.90×10−7 | |
| Ртуть | 9.80×10−7 | |
| Марганец | 1.44×10−6 | |
| Нихром (сплав) | 1.10×10−6 | |
| Углерод (аморфный) | 5×10−4 — 8×10−4 | |
| Углерод (графит) параллельно-базальная плоскость | 2.5×10−6 — 5.0×10−6 | |
| Углерод (графит) перпендикулярно-базальная плоскость | 3×10−3 | |
| Арсенид галлия | 10−3 to 108 | |
| Германий | 4.6×10−1 | |
| Морская вода | 2.1×10−1 | |
| Вода в плавательном бассейне | 3.3×10−1 — 4.0×10−1 | |
| Питьевая вода | 2×101 — 2×103 | |
| Кремний | 2.3×103 | |
| Древесина (влажная) | 103 — 104 | |
| Деионизированная вода | 1.8×105 | |
| Стекло | 1011 — 1015 | |
| Углерод (алмаз) | 1012 | |
| Твердая резина | 1013 | |
| Воздух | 109 — 1015 | |
| Древесина (сухая) | 1014 — 1016 | |
| Сера | 1015 | |
| Плавленый кварц | 7.5×1017 | |
| ПЭТ | 1021 | |
| Тефлон | 1023 — 1025 |
Видно, что удельное сопротивление меди и удельное сопротивление латуни оба низкие, и с учетом их стоимости, относительно серебра и золота, они становятся экономически эффективными материалами для использования для многих проводов. Удельное сопротивление меди и простота ее использования привели к тому, что она также используется крайне часто в качестве материала для проводников на печатных платах.
Изредка алюминий и особенно медь используются из-за их низкого удельного сопротивления. Большинство проводов, используемых в наши дни для межсоединений, изготовлены из меди, поскольку она обеспечивает низкий уровень удельного сопротивления при приемлемой стоимости.
Удельное сопротивление золота также важно, поскольку золото используется в некоторых критических областях, несмотря на его стоимость. Часто золотое покрытие встречается на высококачественных слаботочных разъемах, где оно обеспечивает самое низкое сопротивление контактов
Золотое покрытие очень тонкое, но даже в этом случае оно способно обеспечить требуемые характеристики разъемов.
Серебро имеет очень низкий уровень удельного сопротивления, но оно не так широко используется из-за его стоимости и из-за того, что оно тускнеет, что может привести к более высокому сопротивлению контактов.
Однако оно используется в некоторых катушках для радиопередатчиков, где низкое удельное электрическое сопротивление серебра снижает потери. При использовании в таких целях серебро обычно наносилось только на существующий медный провод. Покрытие провода серебром позволило значительно снизить затраты по сравнению с цельным серебряным проводом без существенного снижения производительности.
Другие материалы в таблице удельного электрического сопротивления могут не иметь такого очевидного применения. Тантал фигурирует в таблице, поскольку используется в конденсаторах — никель и палладий используются в торцевых соединениях многих компонентов поверхностного монтажа, таких как конденсаторы.
Кварц находит свое основное применение в качестве пьезоэлектрического резонансного элемента. Кварцевые кристаллы используются в качестве частотоопределяющих элементов во многих осцилляторах, где высокое значение Q позволяет создавать очень стабильные по частоте схемы. Аналогичным образом они используются в высокоэффективных фильтрах. Кварц имеет очень высокий уровень удельного сопротивления и не является хорошим проводником электричества, то есть его относят к категории диэлектрикам.
Предыдущая
ТеорияКак построить векторную диаграмму токов и напряжений
Следующая
ТеорияТиристорный преобразователь частоты
Углеродистые стали
Углеродистые стали при комнатной температуре, как уже было сказано, имеют низкое удельное электросопротивление за счет высокого содержания железа. При 20°С значение их удельного сопротивления находится в диапазоне от 13·10-8 (для стали 08КП) до 20·10-8 Ом·м (для У12).
При нагревании до температур более 1000°С способность углеродистых сталей проводить электрический ток сильно снижается. Величина сопротивления возрастает на порядок и может достигать значения 130·10-8 Ом·м. Удельное электрическое сопротивление углеродистых сталей ρэ·108, Ом·м
| Температура, °С | Сталь 08КП | Сталь 08 | Сталь 20 | Сталь 40 | Сталь У8 | Сталь У12 |
| 12 | 13,2 | 15,9 | 16 | 17 | 18,4 | |
| 20 | 13 | 14,2 | 16,9 | 17,1 | 18 | 19,6 |
| 50 | 14,7 | 15,9 | 18,7 | 18,9 | 19,8 | 21,6 |
| 100 | 17,8 | 19 | 21,9 | 22,1 | 23,2 | 25,2 |
| 150 | 21,3 | 22,4 | 25,4 | 25,7 | 26,8 | 29 |
| 200 | 25,2 | 26,3 | 29,2 | 29,6 | 30,8 | 33,3 |
| 250 | 29,5 | 30,5 | 33,4 | 33,9 | 35,1 | 37,9 |
| 300 | 34,1 | 35,2 | 38,1 | 38,7 | 39,8 | 43 |
| 350 | 39,3 | 40,2 | 43,2 | 43,8 | 45 | 48,3 |
| 400 | 44,8 | 45,8 | 48,7 | 49,3 | 50,5 | 54 |
| 450 | 50,9 | 51,8 | 54,6 | 55,3 | 56,5 | 60 |
| 500 | 57,5 | 58,4 | 60,1 | 61,9 | 62,8 | 66,5 |
| 550 | 64,8 | 65,7 | 68,2 | 68,9 | 69,9 | 73,4 |
| 600 | 72,5 | 73,4 | 75,8 | 76,6 | 77,2 | 80,2 |
| 650 | 80,7 | 81,6 | 83,7 | 84,4 | 85,2 | 87,8 |
| 700 | 89,8 | 90,5 | 92,5 | 93,2 | 93,5 | 96,4 |
| 750 | 100,3 | 101,1 | 105 | 107,9 | 110,5 | 113 |
| 800 | 107,3 | 108,1 | 109,4 | 111,1 | 112,9 | 115 |
| 850 | 110,4 | 111,1 | 111,8 | 113,1 | 114,8 | 117,6 |
| 900 | 112,4 | 113 | 113,6 | 114,9 | 116,4 | 119,6 |
| 950 | 114,2 | 114,8 | 115,2 | 116,6 | 117,8 | 121,2 |
| 1000 | 116 | 116,5 | 116,7 | 117,9 | 119,1 | 122,6 |
| 1050 | 117,5 | 117,9 | 118,1 | 119,3 | 120,4 | 123,8 |
| 1100 | 118,9 | 119,3 | 119,4 | 120,7 | 121,4 | 124,9 |
| 1150 | 120,3 | 120,7 | 120,7 | 122 | 122,3 | 126 |
| 1200 | 121,7 | 122 | 121,9 | 123 | 123,1 | 127,1 |
| 1250 | 123 | 123,3 | 122,9 | 124 | 123,8 | 128,2 |
| 1300 | 124,1 | 124,4 | 123,9 | — | 124,6 | 128,7 |
| 1350 | 125,2 | 125,3 | 125,1 | — | 125 | 129,5 |
https://youtube.com/watch?v=9ByGynkMIPY
Сравнение проводимости разных видов стали
Характеристики стали зависят от ее состава и температуры:
- Для углеродистых сплавов сопротивление довольно низкое: оно составляет 0,13-0,2 мкОм/м. Чем выше температура, тем больше значение;
- Низколегированные сплавы имеют более высокое сопротивление — 0,2-0,43 мкОм/м;
- Высоколегированные стали отличаются высоким сопротивлением — 0,3-0,86 мкОм/м;
- Благодаря высокому содержанию хрома сопротивление хромистых нержавеющих сплавов равняется 0,5-0,6 мкОм/м;
- Хромоникелевые аустенитные стали являются нержавеющими и благодаря никелю имеют высокую сопротивляемость — 0,7-0,9 мкОм/м.
Медь стоит на втором месте по степени электропроводимости: она отлично пропускает электрический ток и повсеместно используется при изготовлении проводов. Не реже применяют и алюминий: он слабее меди, но дешевле и легче.
Удельное сопротивление различных проводников
Как бы то ни было, а при расчетах используется ρ именно в нормальных условиях. Приведем таблицу, по которой можно сравнить эту характеристику у разных металлов:
| металл | удельное сопротивление, Ом·м | температурный коэффициент, 1/°С* 10^-3 |
| медь | 1,68*10^-8 | 3,9 |
| алюминий | 2,82*10^-8 | 3,9 |
| железо | 1*10^-7 | 5 |
| серебро | 1,59*10^-8 | 3,8 |
| золото | 2,44*10^-8 | 3,4 |
| магний | 4,4*10^-8 | 3,9 |
| олово | 1,09*10^-7 | 4,5 |
| свинец | 2,2*10^-7 | 3,9 |
| цинк | 5,9*10^-8 | 3,7 |
Как видно из таблицы, лучший проводник — это серебро. И только его стоимость мешает массово применять его в производстве кабеля. У.с. алюминия тоже небольшое, но меньше, чем у золота. Из таблицы становится понятно, почему проводка в домах либо медная, либо алюминиевая.
В таблицу не включен никель, у которого, как мы уже сказали, немного необычный график зависимости у. с. от температуры. Удельное сопротивление никеля после повышения температуры до 400 градусов начинает не расти, а падать. Интересно он ведет себя и в других сплавах замещения. Вот так ведет себя сплав меди и никеля в зависимости от процентного соотношения того и другого:
А этот интересный график показывает сопротивление сплавов Цинк — магний:
В качестве материалов для изготовления реостатов используют высокоомные сплавы, вот их характеристики:
| сплав | удельное сопротивление |
| манганин | 4,82*10^-7 |
| константан | 4,9*10^-7 |
| нихром | 1,1*10^-6 |
| фехраль | 1,2*10^-6 |
| хромаль | 1,2*10^-6 |
Это сложные сплавы, состоящие из железа, алюминия, хрома, марганца, никеля.
Что касается углеродистых сталей, то оно составляет примерно 1,7*10^-7 Ом · м.
Разница между у. с. различных проводников определяет и их применение. Так, медь и алюминий массово применяются при производстве кабеля, а золото и серебро — в качестве контактов в ряде радиотехнических изделий. Высокоомные проводники нашли свое место среди производителей электроприборов (точнее, они и создавались для этого).
Изменчивость этого параметра в зависимости от условий внешней среды легла в основу таких приборов, как датчики магнитного поля, терморезисторы, тензодатчики, фоторезисторы.
Удельное сопротивление металлов, электролитов и веществ (Таблица)
Удельное сопротивление металлов и изоляторов
В справочной таблице даны значения удельного сопротивления р некоторых металлов и изоляторов при температуре 18—20° С, выраженные в ом·см. Величина р для металлов в сильной степени зависит от примесей, в таблице даны значения р для химически чистых металлов, для изоляторов даны приближенно. Металлы и изоляторы расположены в таблице в порядке возрастающих значений р.
Таблица удельное сопротивление металлов
|
Чистые металлы |
104 ρ (ом·см) |
Чистые металлы |
104 ρ (ом·см) |
|
Серебро |
0,016 |
Хром |
0,131 |
|
Медь |
0,017 |
Тантал |
0,146 |
|
Золото |
0,023 |
Бронза 1) |
0,18 |
|
Алюминий |
0,029 |
Торий |
0,18 |
|
Дюралюминий |
0,0335 |
Свинец |
0,208 |
|
Магний |
0,044 |
Платинит 2) |
0,45 |
|
Кальций |
0,046 |
Сурьма |
0,405 |
|
Натрий |
0,047 |
Аргентан |
0,42 |
|
Марганец |
0,05 |
Никелин |
0,33 |
|
Иридий |
0,063 |
Манганин |
0,43 |
|
Вольфрам |
0,053 |
Константан |
0,49 |
|
Молибден |
0,054 |
Сплав Вуда 3) |
0,52 (0°) |
|
Родий |
0,047 |
Осмий |
0,602 |
|
Цинк |
0,061 |
Сплав Розе 4) |
0,64 (0°) |
|
Калий |
0,066 |
Хромель |
0,70-1,10 |
|
Никель |
0,070 |
||
|
Кадмий |
0,076 |
Инвар |
0,81 |
|
Латунь |
0,08 |
Ртуть |
0,958 |
|
Кобальт |
0,097 |
Нихром 5) |
1,10 |
|
Железо |
0,10 |
Висмут |
1,19 |
|
Палладий |
0,107 |
Фехраль 6) |
1,20 |
|
Платина |
0,110 |
Графит |
8,0 |
|
Олово |
0,113 |
Таблица удельное сопротивление изоляторов
|
Изоляторы |
ρ (ом·см) |
Изоляторы |
ρ (ом·см) |
|
Асбест |
108 |
Слюда |
1015 |
|
Шифер |
108 |
Миканит |
1015 |
|
Дерево сухое |
1010 |
Фарфор |
2·1015 |
|
Мрамор |
1010 |
Сургуч |
5·1015 |
|
Целлулоид |
2·1010 |
Шеллак |
1016 |
|
Бакелит |
1011 |
Канифоль |
1016 |
|
Гетинакс |
5·1011 |
Кварц _|_ оси |
3·1016 |
|
Алмаз |
1012 |
Сера |
1017 |
|
Стекло натр |
1012 |
Полистирол |
1017 |
|
Стекло пирекс |
2·1014 |
Эбонит |
1018 |
|
Кварц || оси |
1014 |
Парафин |
3·1018 |
|
Кварц плавленый |
2·1014 |
Янтарь |
1019 |
Удельное сопротивление чистых металлов при низких температурах
В таблице даны значения удельного сопротивления (в ом·см) некоторых чистых металлов при низких температурах (0°С).
|
Чистые металлы |
t (°С) |
Удельное сопротивление, 104 ρ (ом·см) |
|
Висмут |
-200 |
0,348 |
|
Золото |
-262,8 |
0,00018 |
|
Железо |
-252,7 |
0,00011 |
|
Медь |
-258,6 |
0,00014 1 |
|
Платина |
-265 |
0,0010 |
|
Ртуть |
-183,5 |
0,0697 |
|
Свинец |
-252,9 |
0,0059 |
|
Серебро |
-258,6 |
0,00009 |
Отношение сопротивлении Rt/Rq чистых металлов при температуре Т °К и 273° К.
В справочной таблице дано отношение Rt/Rq сопротивлений чистых металлов при температуре Т °К и 273° К.
|
Чистые металлы |
Т (°К) |
RT/R0 |
|
Алюминий |
77,7 |
1,008 |
|
20,4 |
0,0075 |
|
|
Висмут |
77,8 |
0,3255 |
|
20,4 |
0,0810 |
|
|
Вольфрам |
78,2 |
0,1478 |
|
20,4 |
0,0317 |
|
|
Железо |
78,2 |
0,0741 |
|
20,4 |
0,0076 |
|
|
Золото |
78,8 |
0,2189 |
|
20,4 |
0,0060 |
|
|
Медь |
81,6 |
0,1440 |
|
20,4 |
0,0008 |
|
|
Молибден |
77,8 |
0,1370 |
|
20,4 |
0,0448 |
|
|
Никель |
78,8 |
0,0919 |
|
20,4 |
0,0066 |
|
|
Олово |
79,0 |
0,2098 |
|
20,4 |
0,0116 |
|
|
Платина |
91,4 |
0,2500 |
|
20,4 |
0,0061 |
|
|
Ртуть |
90,1 |
0,2851 |
|
20,4 |
0,4900 |
|
|
Свинец |
73,1 |
0,2321 |
|
20,5 |
0,0301 |
|
|
Серебро |
78,8 |
0,1974 |
|
20,4 |
0,0100 |
|
|
Сурьма |
77,7 |
0,2041 |
|
20,4 |
0,0319 |
|
|
Хром |
80,0 |
0,1340 |
|
20,6 |
0,0533 |
|
|
Цинк |
83,7 |
0,2351 |
|
20,4 |
0,0087 |
Удельное сопротивление электролитов
В таблице даны значения удельного сопротивления электролитов в ом·см при температуре 18° С. Концентрация растворов с дана в процентах, которые определяют число граммов безводной соли или кислоты в 100 г раствора.
|
c (%) |
Nh5Cl |
NaCl |
ZnSO4 |
CuSO4 |
КОН |
NaOH |
h3SO4 |
|
5 |
10,9 |
14,9 |
52,4 |
52,9 |
5,8 |
5,1 |
4,8 |
|
10 |
5,6 |
8,3 |
31,2 |
31,3 |
3,2 |
3,2 |
2,6 |
|
15 |
3,9 |
6,1 |
24,1 |
23,8 |
2,4 |
2,9 |
1,8 |
|
20 |
3,0 |
5,1 |
21,3 |
— |
2,0 |
3,0 |
1,5 |
|
25 |
2,5 |
4,7 |
20,8 |
— |
1,9 |
3,7 |
1,4 |
_______________
Источник информации: КРАТКИЙ ФИЗИКО-ТЕХНИЧЕСКИЙ СПРАВОЧНИК/ Том 1, — М.: 1960.
