Фотореле для уличного освещения. как подключить фотореле

Наглядные схемы МП и КМ

Рис. 1

Условно МП (или КМ) можно разделить на две части.

В одной части силовые контакты, которые выполняют свою работу, а в другой части электромагнитная катушка, которая включает и отключает эти контакты.

В первой части находятся силовые контакты (подвижные на диэлектрической траверсе и неподвижные на диэлектрическом корпусе), они то и осуществляют подключение силовых линий.

Траверса с силовыми контактами прикреплена к подвижному сердечнику (якорю).

В нормальном состояние эти контакты разомкнуты и по ним не протекает ток, нагрузка (в данном случае лампы) находится в состоянии покоя.

Удерживает их в таком состоянии возвратная пружина. Которая изображена змейкой во второй части (2)

Во второй части мы видим электромагнитную катушку, на которую не подается ее рабочее напряжение, вследствие чего, она находится в состоянии покоя.

При подаче напряжения на обмотку катушки в ее контуре создается электромагнитное поле, образуя ЭДС (электродвижущую силу), которая притягивает к себе подвижный сердечник (подвижная часть магнитопровода — якорь) с закреплёнными на нем силовыми контактами. Они, соответственно, замыкают подключенные через них цепи, включая нагрузку (рис. 2).

Рис. 2

Естественно, если прекратить подачу напряжения на катушку, то пропадет электромагнитное поле (ЭДС), якорь перестаёт удерживаться и под действием пружины (вместе с закрепленными к нему подвижными контактами) возвращается в исходное состояние, размыкая цепи силовых контактов (рис. 1).

Из этого видно, что пускатель (и контактор) управляются подачей и отключением напряжения на их электромагнитной катушке.

Монтаж наружного освещения загородного участка

Наружная подсветка загородного участка обычно представляет ряд отдельных структур, имеющих различное назначение. Можно выделить наиболее распространенные типовые зоны освещения:

детские площадки;
дорожки для людей, подъездные пути транспорта;
дежурное освещение;
охранный комплекс наружного освещения по периметру вдоль забора;
входные точки на территорию участка — ворота, калитки;
места легкой доступности на территорию (удаленные точки участка, близко стоящие к забору деревья);
декоративно-художественное освещение (подсветка фасадов, фонтанов).

Очевидно, что каждая из этих зон требует своего режима наружного освещения. При этом обязательно включение и отключение этих комплексов раздельно в ручном режиме, желательно — из разных точек. Для создания автоматического режима понадобится подключение фотоэлементов — свет включается с наступлением темноты и горит всю ночь. Дополнительно возможно использование датчиков движения или таймеров.

Высокотехнологичный таймер может обеспечить программирование работы наружного освещения на любой срок, вплоть до года, включать или отключать группы светильников. Для уменьшения расходов можно предусмотреть двухканальную работу таймеров — первая группа управляет минимальной подсветкой периметра, другая — всем остальным светом участка, возможна совместная работа двух каналов вечером с последующим отключением всех светильников, кроме дежурного освещения.

Определив количество цепей освещения, можно подсчитать необходимое количество светильников для каждой линии, а исходя из этих параметров — силу тока и мощность каждой цепи. Далее выбирается рабочее сечение кабеля (удобно использовать пятижильный проводник), осуществляется его прокладка с необходимыми ответвлениями. Обычно производят подземную прокладку бронированным кабелем с глубиной залегания около 70 см.

Над кабелем по всей протяженности нужно проложить сигнальный шнур с глубиной залегания 20 см.

В помещении устанавливается щит внешнего света, и производятся требуемые подключения и запитка от электрической сети. Обязательно наличие систем автоматического защитного отключения каждой линии. Цепи со щитом должны подсоединяться к главной схеме уравнивания потенциалов.

Основное, что надо учитывать при организации комплексной системы наружного освещения, — все работы должны проводиться согласно грамотному проекту, включающему схемы подключения, характеристики всех составных частей цепи (кабели, светильники, пакетники, электрическая арматура) и их спецификация.

Устройство твердотельного реле

Современные твердотельные реле (ТТР) представляют собой модульные полупроводниковые приборы, являющиеся силовыми электропереключателями.

Ключевые рабочие узлы этих устройств представлены симисторами, тиристорами или транзисторами. ТТР не имеют подвижных частей, чем отличаются от электромеханических реле.

Размер твердотельного реле во многом зависит от максимально допустимой нагрузки и возможности отводить тепло путем теплопередачи и конвекции (+)

Внутреннее устройство этих приборов может сильно различаться в зависимости типа регулируемой нагрузки и электрической схемы.

Простейшие твердотельные реле включают такие узлы:

входной узел с предохранителями;
триггерная цепь;
оптическая (гальваническая) развязка;
переключающий узел;
защитные цепи;
узел выхода на нагрузку.

Входной узел ТТР представляет собой первичную цепь с последовательно подключенным резистором. Предохранитель в эту цепь встраивается опционально. Задача узла входа – принятие управляющего сигнала и передача команды на коммутирующие нагрузку переключатели.

При переменном токе для разделения контролирующей и основной цепи применяют гальваническую развязку. От её устройства во многом зависит принцип работы реле. Ответственная за обработку входного сигнала триггерная цепь может включаться в узел оптической развязки или располагаться отдельно.

Защитный узел препятствует возникновению перегрузок и ошибок, ведь в случае поломки прибора может выйти из строя и подключенная техника.

Основное предназначение твердотельных реле – замыкание/размыкание электрической сети с помощью слабого управляющего сигнала. В отличие от электромеханических аналогов, они имеют более компактную форму и не производят в процессе работы характерных щелчков.

Основные разновидности устройств

Наиболее популярны следующие типы фотореле для системы уличного освещения:

С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.
С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.

Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков. В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки. Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.

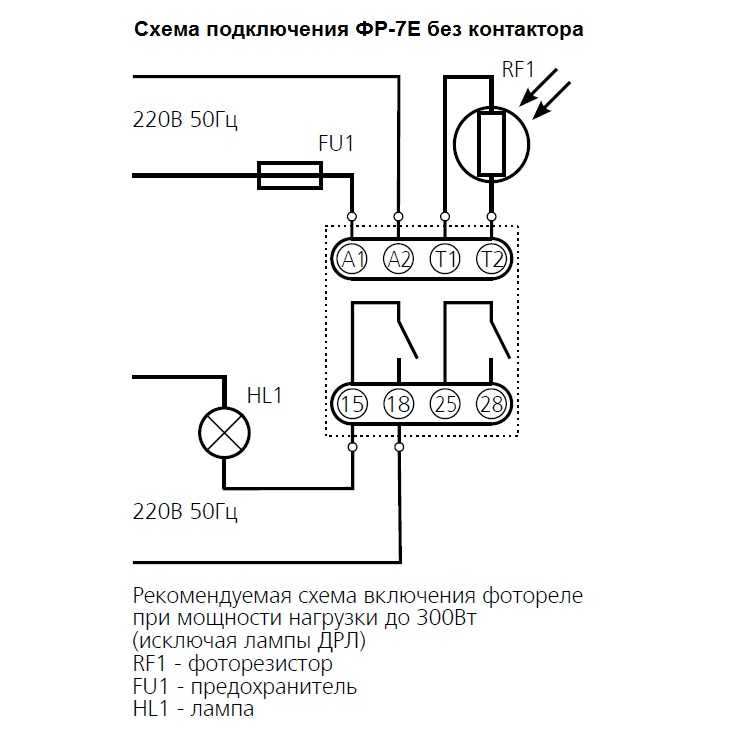

Схема подключения фотореле

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

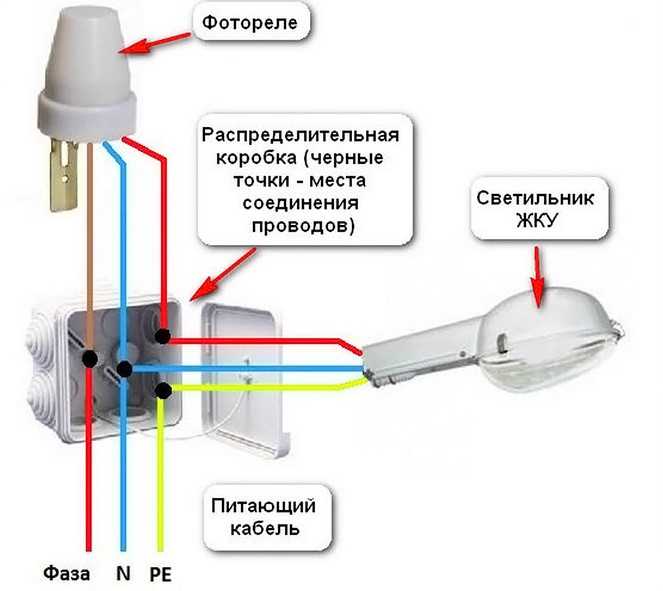

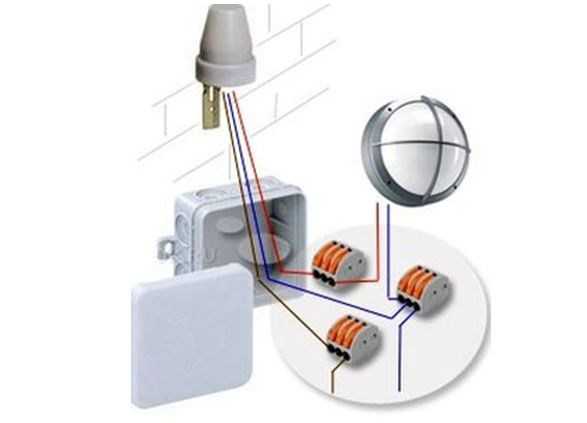

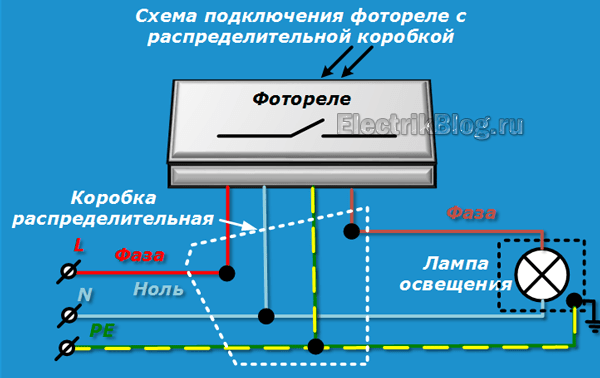

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так, красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Подключение фотореле для включения освещения

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Схемы управления освещением с использованием различных типов выключателей

Для чего нужен магнитный пускатель и как его подключить

Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы

Как работает сенсорный выключатель — схемы подключения

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
не стоит размещать источники искусственного света рядом с датчиком;
размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

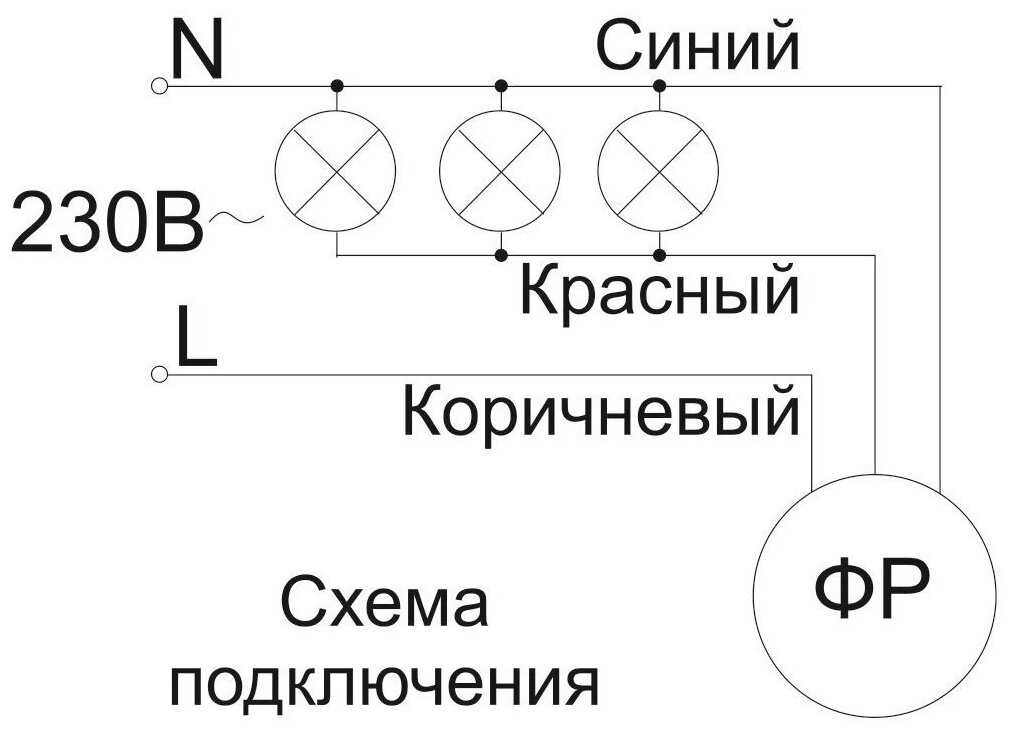

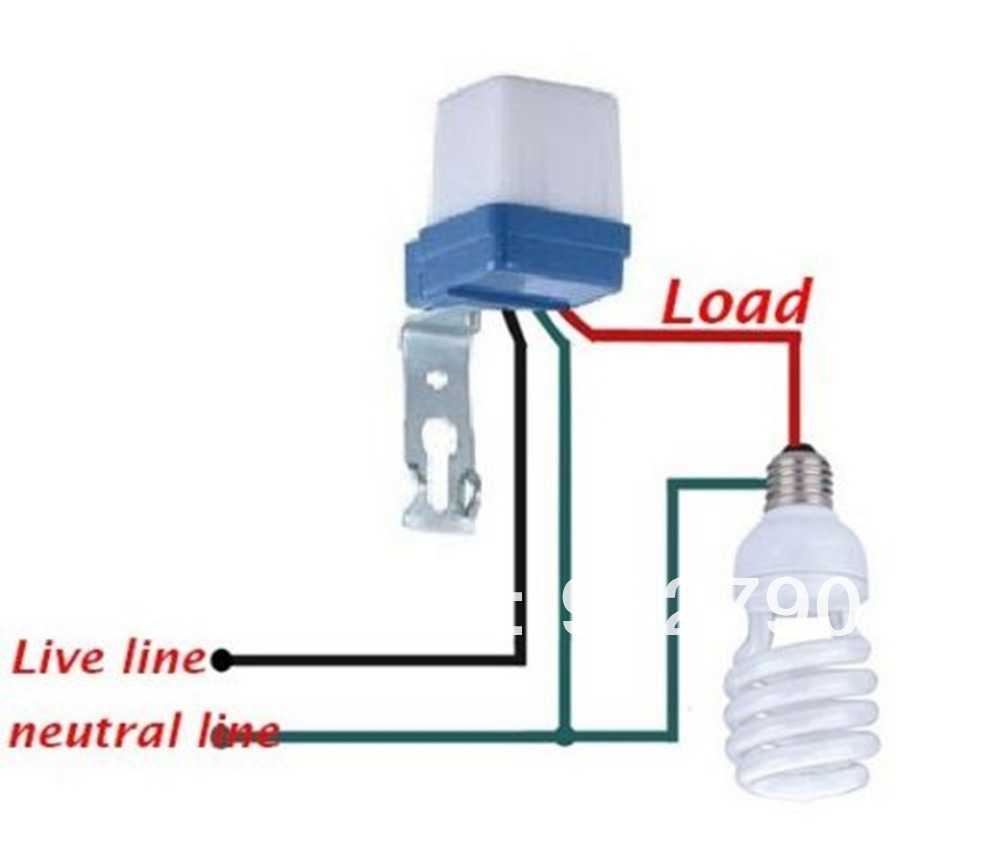

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

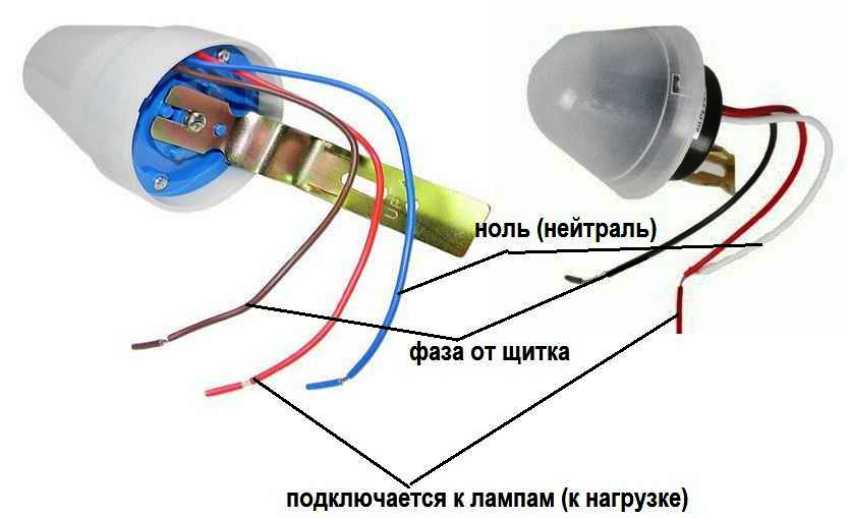

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Рассмотрение цен на фотореле для уличного освещения

Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.

Аналоговое фотореле ФР-24 для низкого напряжения

В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.

Изображение	Модель	Цена, руб.
	Camelion LXP-01	284
	Technolight 6A LXP01	238
	TDMSQ0324-0003 468	468
	TDM SQ0324-0025	619
	Orbis ORBILUX IP55 OB132012 2457	2 457
	Orbis VEGA IP54 OB131712	2 544

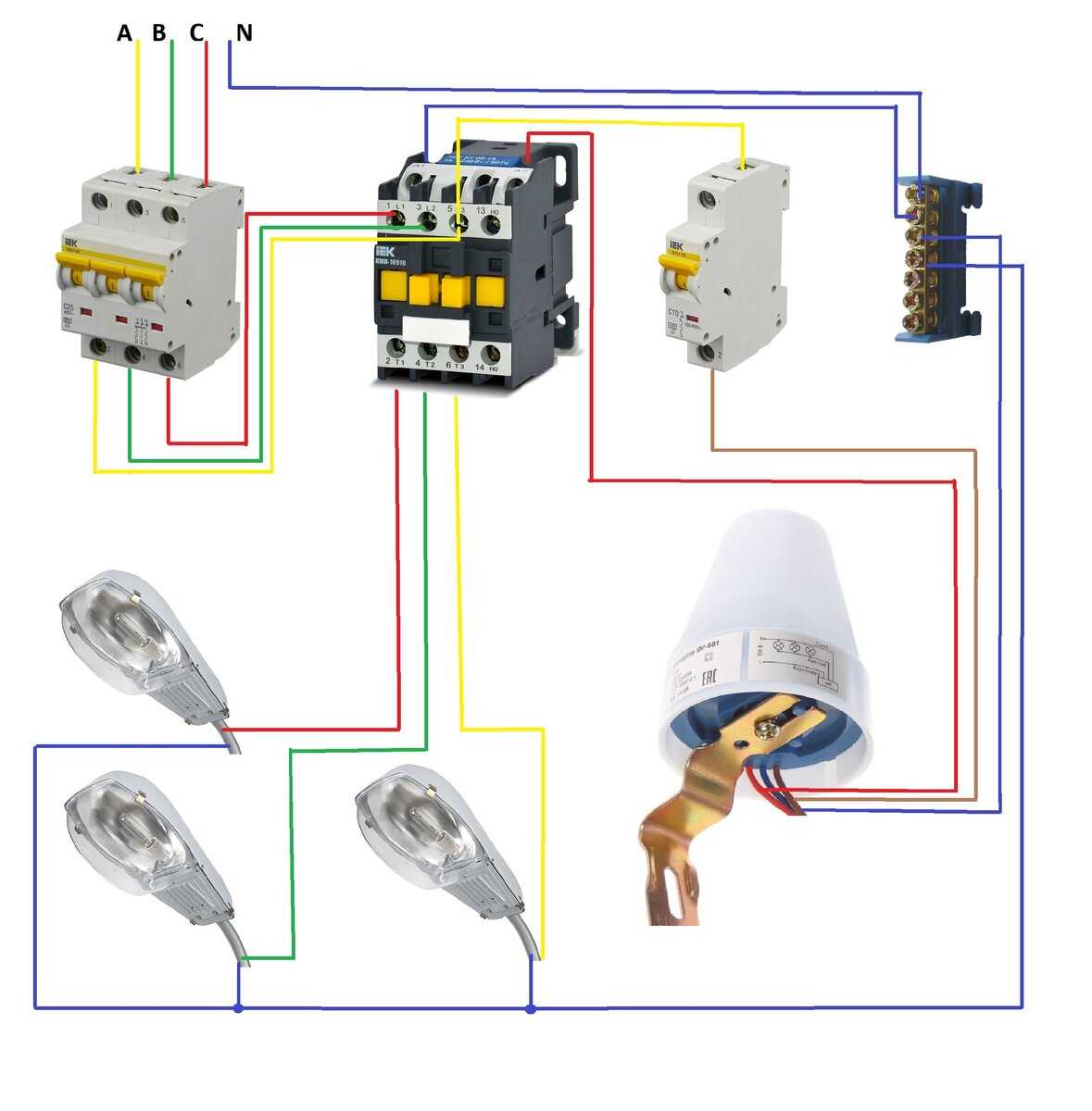

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением

Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль

Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Схема фотоэлемента своими руками

Устройство фотореле — фотопроводящая клетка является компонентом, используемым в электронике с Arduino для создания светового датчика своими силами.

Принцип работы такой схемы. Фоторезистор обладает переменным сопротивлением, которое меняется в зависимости от окружающего света. Чем больше света, тем интенсивнее уменьшается удельное сопротивление, и, наоборот, при большом количестве света его удельное сопротивление увеличивается. Таким образом, этот полупроводник позволяет электрическому току проходить в большей или меньшей степени.

Этот небольшой компонент недорогой, поэтому многие радиолюбители используют его во многих приложениях в качестве детектора яркости для включения света с заранее установленным временным порогом. При использовании платы Arduino возможности реализации и программирования таких схем безграничны.

Таким образом, домашний мастер сможет установить такой программируемый выключатель у входа в дом или в гараже, который будет учитывать величину естественной освещенности, в зависимости от времени суток или погодных условий.

Алгоритм подключения фоторезистора:

Чтобы оптимизировать измерения уровня света, необходимо добавить резистор и создать мост делителя напряжения
Здесь подключают фотоэлемент и сопротивления 10 кОм для того, чтобы добиться работы мостового делителя напряжения.
Напряжение питания составляет 5 В — обозначение красный провод.
Вольтметр должен быть откалиброван для постоянного напряжения (обозначение VDC). Когда освещенность равна нулю, измеренное напряжение будет близко к 0 В, потому что сопротивление фоторезистора очень велико.
Принцип работы: при ярком свете напряжение будет приближаться к значению источника питания, то есть 5 В, потому что сопротивление фоторезистора незначительно ,близко к 0 Ом.
В темноте сопротивление увеличивается примерно до 0.59 МОм, а при ярком свете сопротивление уменьшается до 222 Ом.
Используя плату Arduino, фоторезистор и реле 5 В/230 В, создают датчик сумерек, позволяющий управлять внешним освещением дома, предварительно настроив его по порогу яркости на включение или выключения источников света.
Arduino будет способствовать созданию переключателя автоматического сумеречного времени задержки.

Чтобы сделать сумеречный переключатель с помощью Arduino, потребуются следующие материалы :

Плата Arduino или версии Uno и Arduino Mega.
Доска для сборки электросхемы.
Фоторезистор.
Сопротивление 10 кОм.
Одностороннее реле 5 В/230 В.

Чтобы спроектировать фотореле для уличного освещения своими руками с платой Arduino, нужно будет использовать реле для управления лампой 230 В. Перед лампой должен быть установлен термомагнитный прерыватель цепи для защиты сильноточной части, в случае перегрузки по току или короткого замыкания. Работа фотодатчика обеспечивается фотоэлементом, пороги включения и выключения лампы устанавливаются в программе Arduino.

Программа Arduino автоматизирует включение и выключение сумеречного реле, питающего лампу напряжением 230 В. Две секунды задержки времени, а также два пороговых значения, позволяют убрать резкие колебания в яркости. Таким образом, реле не будет постоянно включаться/выключаться при резких изменениях яркости.

Ссылка на скетч: https://cloud.mail.ru/public/6CCG/FEVHHS75q

Возможное улучшение схемы — добавить датчик движения, который будет включать лампу ночью только при обнаружении движения.

Таким образом, использования фотореле в линиях уличного освещения создают эффективную энергосберегающую систему, которая способна надежно включать приборы освещения без участия человека. На любом радио рынке можно приобрести все необходимые компоненты, и собрать такую недорогую схему работы осветительных приборов на придомовом участке своими силами.

Резюме

Схемы, на которых будет изображаться принцип подключения реле к контактору, могут иметь другие буквенные или цифровые обозначения. Чаще всего их расшифровка приводится внизу, но принцип всегда остается одинаковым. Можно немного попрактиковаться, собрав всю схему с потребителем в виде лампочки или небольшого двигателя. С помощью тестовой клавиши можно будет отработать нестандартную ситуацию. Клавиши запуска и остановки позволят проверить работоспособность всей схемы. При этом стоит обязательно учитывать тип пускателя и то, в каком нормальном состоянии находятся его контакты. Если есть определенные сомнения, тогда лучше посоветоваться с электромонтажником, который имеет опыт в сборке таких схем.

Виды фотореле

Существует 2 основных вида сумеречных выключателей:

со встроенным фотоэлементом;
с вынесенным из корпуса фотоэлементом.

Первый вид оборудования обладает герметичным корпусом и повышенной устойчивостью к отрицательным воздействиям среды, поэтому монтируется на открытом воздухе (на столб или стену). При использовании второго вида коммутирующий блок устанавливается на DIN-рейку в щитке, фотоэлемент присоединяется при помощи проводов и устанавливается на открытом воздухе (на расстоянии до 150-и метров от щитка).

Можно купить подобное оборудование как для одно-, так для трехфазной сети. Независимо от напряжения в сети оно питается от 12 В, поступающих от трансформатора.

Фотоэлементом служит:

резистор (сопротивление меняется в зависимости от интенсивности света);
диод (работает за счет фотовольтаического эффекта, формирующего электрический заряд, исходя из интенсивности света);
транзистор (оптоэлектронный полупроводник, меняющий сигнал в зависимости от интенсивности света);
тиристор (оптоэлектронный полупроводник со светочувствительной матрицей);
симистора (ток регулирует специальная схема).

Более сложные модели оснащены:

сенсором движения, включающим лампу при присутствии человека;
таймером, позволяющим устанавливать время включения/выключения независимо от фактического уровня освещенности;
сенсором движения и таймером;
регулятором порога;
микроконтроллером, позволяющим включать/выключать лампу в определенные часы.

Таймеры в сумеречные включатели устанавливаются разные (дневные, недельные). Период работы выставляется ежедневно или на определенный период времени. При наличии регулятора порога у фотодатчика есть ручка для регулировки уровня освещенности, при котором лампа должна засветиться. При перемещении ручки на минус свет включается только ночью. Если переместить ручку на плюс, лампа будет гореть во время дождя или снегопада.

Приборы с микроконтроллером оснащаются электронным табло. Они позволяют установить различные режимы для отдельных времен года.

Советы и хитрости установки

Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор – пробник электрика, который легко можно сделать самому.
