Особенности различных исполнений и их возможности
Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.
Плюсы токовых реле
Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:
- независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
- возможность определения отклонений в поведении электрической машины;
- допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.
В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.
Обнаружение фазного сбоя
Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.
Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».
Обнаружение реверса
Возможность обнаружения реверса фазы востребована в следующих ситуациях:
- на двигателе проводится техобслуживание;
- в систему распределения энергоносителя внесены существенные изменения;
- после восстановления показателя мощности меняется фазовая последовательность.
Выявление дисбаланса
Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).
Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Общие настройки трехфазного реле
Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.
После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:
- Мигающие цифры указывают на отсутствие напряжения в сети.
- Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
- Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее — в сеть. То есть прибор уже контролирует состояние всех трех фаз.
- Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.
Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней — вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.
Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.
Прочие настройки
В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.
Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.
Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети
После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.
Так же просто настраивается — интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.
Качественное выполнение тех или иных технологических процессов в современном мире обеспечивается за счет высокоточного и дорогостоящего оборудования. Работа которого напрямую зависит от качества поставляемой электроэнергии и состояния электроснабжающих линий. Увы, далеко не все отечественные сети способны обеспечить безопасный режим работы для них, из-за чего создается угроза поломки. Для предотвращения которой используются специальные защитные устройства – реле контроля фаз (РКФ).
Они позволяют отключить нагрузку в случае каких-либо неисправностей в питающей сети. Все что может нести угрозу для оборудования и влияет на результативность его работы или технологический процесс, воспринимается как сигнал к немедленному обесточиванию и реле контроля переводит коммутирующие элементы в отключенное положение.
Схема подключения и монтаж реле напряжения
Большинство реле монтируются в распределительном щитке на DIN-рейку. Они могут устанавливаться в любом положении, сохраняя при этом свою работоспособность. Однако схема подключения у разных моделей будет отличаться, поэтому она наносится на корпус каждого прибора.
Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств.
Подключение вводных контактов к сети осуществляется через контактор или специальный пускатель. Проводники всех трех фаз подключаются к соответствующим клеммам, расположенным сверху прибора. Фазы маркируются буквами А, В и С, а клемма для нулевого провода – буквой N.
Нижние клеммы нумеруются 1, 2, 3 и подключаются в следующей последовательности:
- Из клеммы № 1 проводник подсоединяется к одному из выходов катушки, находящейся в контакторе.
- Клемма № 3 подключается к любой фазе, проходящей в обход реле напряжения.
- Второй выход катушки контактора подключается к нулевому проводнику трехфазной сети.
Соединение силовых элементов осуществляется следующим образом. Каждая фаза, подающая напряжение, подключается к соответствующей входной клемме контактора. Проводники, отходящие к нагрузке, соединяются с выходными клеммами контактора. Для подключения нулевых проводников в распределительном щитке устанавливается общая нулевая шина.
Контакты всех соединений должны быть максимально плотными, поэтому желательно не пользоваться скрутками, особенно при соединении проводников с клеммами контактора. Существуют специальные наконечники, обеспечивающие надежный контакт. Все подключения выполняются с помощью медных проводов, сечением от 1,5 до 2,5 мм2.

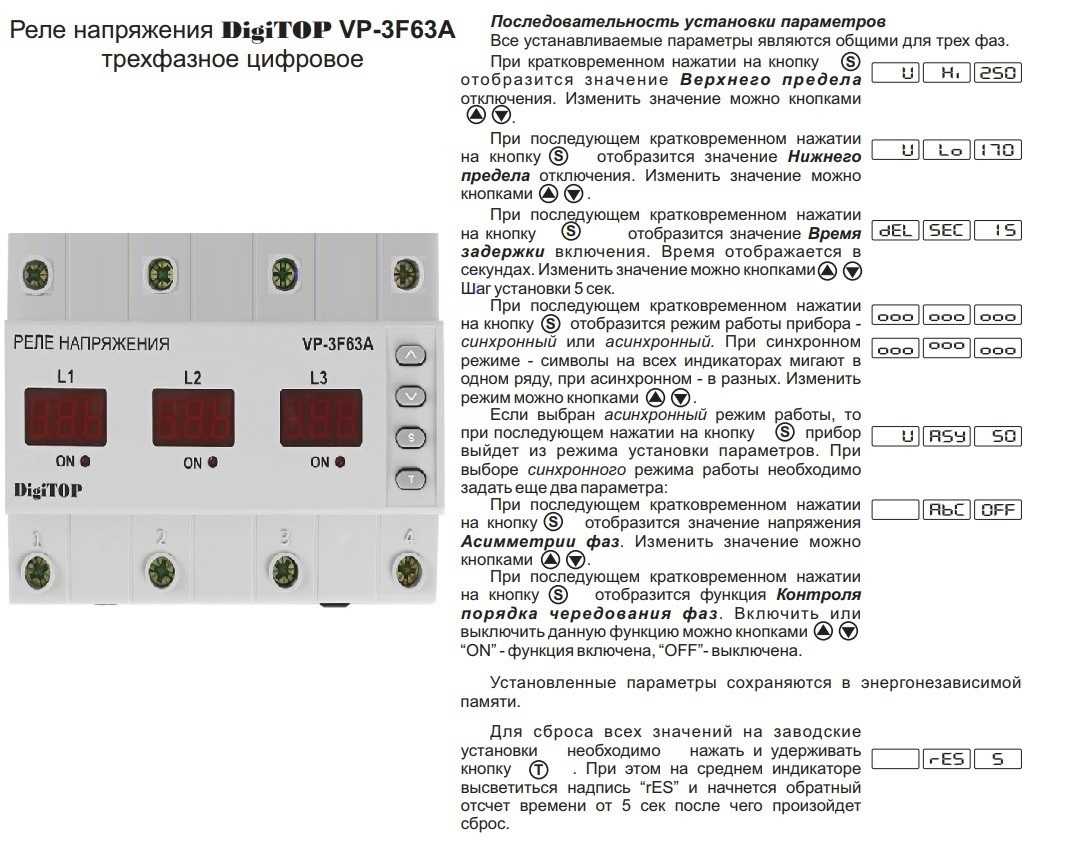

Реле напряжения DigiTOP
Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.
Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.
При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.
Паспортная погрешность показаний максимум 5 Вольт.
Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.
Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.
Марка V-Protector – защищает только от скачков напряжения.
Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.
- нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
- одно и трехфазное исполнение
- номинальные токи от 16А до 63А
Схема подключения:
Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.
- срабатывает при превышении нагрузки по току
- номинальные токи от 32А до 63А
- если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
- на экран реле выводится как напряжение, так и нагрузка (в амперах)
Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.
Схема подключения аналогична вышеприведенным.
Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:
- подключается напрямую или в паре с контактором
- сколько модулей занимает в электрощитке
- номинальный ток
- наглядность и простота настроек и подключения
- температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
- функциональность (наличие тепловой защиты, защита по току)
- сечение провода для клеммных зажимов
- стоимость
Защита от скачков напряжения 220в
Для того чтобы РН смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.
Никто и не говорит, что надо при плюс-минус 15В выключаться. Есть диапазон предельно допустимых отклонений в 10%, его большинство приборов должно выдерживать. Ставить нужно, исходя из этого, примерно 190В-250В. Хотя, с нашим состоянием сетей, особенно в частном секторе ожидаемо все
Так что разумная осторожность не повредит
Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к перенапряжению:
- К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
- Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
- Третья группа – это простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).
Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.
Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.
Реле защиты от скачков напряжения
Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.
РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.
Современные модели РН бывают трех типов:
1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.
2. Реле для индивидуальной защиты одного потребителя.
3. Реле индивидуальной защиты нескольких потребителей.
Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.
Реле напряжения Zubr
Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А.
Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.
Настройки
Реле имеет три кнопки для регулировки и настроек:
- верхняя для выставления максимального порога срабатывания
- нижняя для выставления минимального порога срабатывания
- средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.
Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.
При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения Zubr у вас свет в квартире появится через несколько секунд после всех.
После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.
Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.
Еще из особенностей:
- Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
- Шаг регулировки напряжений срабатывания – 1 Вольт
- Шаг регулировки времени повторного срабатывания – 3 секунды
- Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
- По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
- Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.
Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.
Посмотреть техпаспорт реле Zubr
Схема подключения реле Zubr:
Классификация защитных реле напряжения
Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты
Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители. Допускается ли установка РН до счётчика электроэнергии? Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей
Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями
Принцип работы
Схема реле оборудована специальным микроконтроллером, непосредственно выполняющим функцию слежения и дающим возможность контролировать разность потенциалов на каждой фазе. В случае каких-либо изменений на одном из проводников этот микроконтроллер включает в работу реле электромагнитного действия. Данная операция выполняется в автоматическом режиме. В результате происходит размыкание контактов прибора и течение электрического тока прекращается. Когда показатели напряжения вновь станут нормальными, контакты замыкаются и питание начинает поступать в цепь.
Работоспособность прибора проверяется с помощью тестера. Щупами нужно коснуться контактов 1 и 3, после чего на дисплее мультиметра появится цифра 1, свидетельствующая об исправности прибора. Для контроля нужно замкнуть контакты 2 и 3. Экран покажет цифру 0, что также указывает на нормальное рабочее состояние реле напряжения.
О причинах нестабильности в электросетях
Не только бесконтрольное распределение экстремальных потребителей по электросети может привести к поломке оборудования. Со временем устаревает электропроводка. И особенно в домах с электроплитами и электрическим отоплением она со временем приводит к наиболее ощутимым потерям. Схема электроснабжения звезда с нулевым проводом, которая используется повсюду, завершается распределением фаз как между квартирами, так и между потребителями на производстве.
Поэтому падение напряжения от включения потребителей в одних местах неизбежно сопровождается увеличением напряжения у маломощных потребителей других фаз. Это наиболее опасная ситуация, для преодоления которой эти потребители своевременно отключаются от электросети. Иначе многие из них получат повреждение. Самые зависимые в таких ситуациях – это лампочки накаливания. Но и при понижении напряжения есть свои «лидеры». Обычно это стиральные машины. Не отстают от них и кондиционеры с холодильниками.
Схема электрощита с реле напряжения
В принципе, схема не особо отличается от обычных щитков, которые я рассматривал в статьях по ссылкам выше. С точки зрения подключения, РН можно рассматривать как “умный” двухполюсный автомат.
Итак, электрическая схема щитка:
Электрическая схема щитка с УЗО и реле напряжения. К1, К2 и т.д. – кабели. Можно приблизить.
Схему нарисовал максимально приближенную к монтажной. Это сделано для тех читателей, кто любит наглядность, без принципиальных обозначений. Я не стал также приводить на схеме некоторые повторяющиеся части, чтобы не загромождать её.
Итак, начнем с главного – с заземления.
Квартира находится на 8-м этаже, и само собой, забивать в землю контур не выйдет. Поэтому провод РЕ идет из этажного щита, где подключен к корпусу зануленного этажного щита. Дополнительную защиту обеспечат реле напряжения и УЗО, которые защищают всех потребителей в квартире. Скоро обещают реконструкцию, при которой приведут защитный проводник из подвала дома.
Вводной автомат двухполюсный, размыкает ноль а фазу, приходящие от этажного щита. Этот автомат выполняет роль рубильника – если понадобится, можно одним движением обесточить всю квартиру.
Дальше фаза (L) и ноль (N) идут на реле напряжения RBUZ, которое в нормальной работе напоминает о себе только индикацией напряжения.
С выходов РН фаза и ноль идут на кросс-модули L и N, с которых расходятся на разные устройства щита. Кросс-модуль удобен тем, что каждый проводник зажимается под свой винт, обеспечивая качественный контакт и отсутствие проблем при переподключениях.
Первое УЗО защищает от утечки тока розеточные линии кухни, спальни и зала с коридором. Автоматы на розетки стоят с номинальным током 16 А, сечение кабеля – 2,5 мм2. С точки зрения безопасности и срока жизни кабеля это лучшее решение, кабель никогда не будет работать на пределе.
ПУЭ говорит, что к одному УЗО можно присоединять несколько автоматов: “7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители)…”
Далее это решение применено к линиям освещения и к силовым нагрузкам кухни.
Вообще, на свет некоторые электрики УЗО не ставят – в целях экономии финансов и места в щитке. Но я думаю, лучше спать спокойно – ведь на моем опыте было несколько случаев, когда хозяйка мыла выключенную люстру, и падала на пол от удара током. Было не смешно.
ПУЭ говорит, что ставить УЗО на освещение не обязательно, но я считаю, что желательно: “7.1.79. … Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется.”
От каждого УЗО, кроме фазного провода, идущего через защитные автоматы на нагрузки (подписаны на фото окончательного варианта щитка), выходит нулевой провод. Я их обозначил на схеме через N1, N2, N3
Очень важно, чтобы эти нулевые (нейтральные) провода нигде не пересекались, не менялись местами, и не соединялись с защитным проводником РЕ. Вроде бы очевидное правило, но неоднократно приходилось ремонтировать проводку, в которой были проблемы именно с неправильным подключением нейтралей УЗО
Даже ПУЭ об этом говорит: “7.1.74. В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником“. Добавлю – и с любыми другими нулевыми проводниками.
Особенности настройки РКН
Реле напряжения имеют три основные настройки:
- Установка порогового срабатывания по максимальному значению – Umax.
- Установка минимального значения, при котором происходит срабатывание устройства – Umin.
- Установка времени задержки коммутации после нормализации параметров электрической сети.
При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

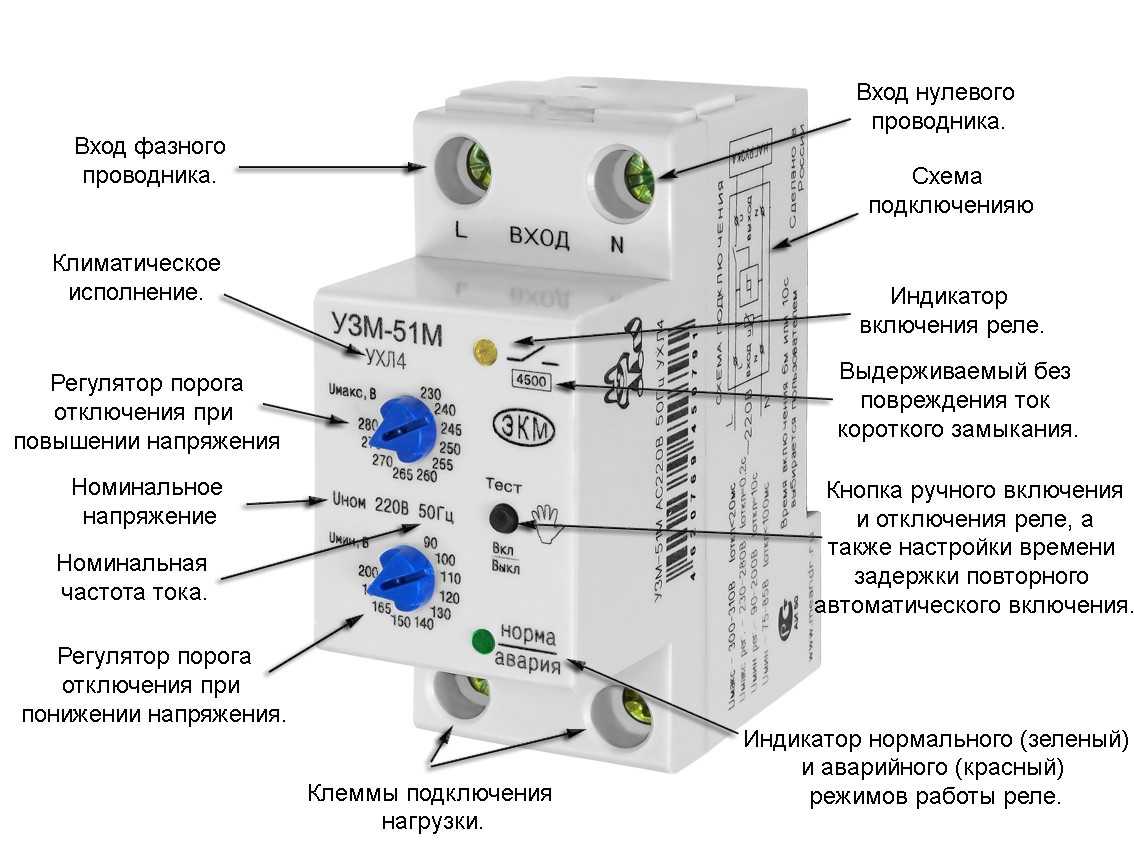

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.
Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.
Общие рекомендации по установке реле контроля напряжения
РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:
- Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
- Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
- При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.
Схемы подключения однофазных реле контроля напряжения

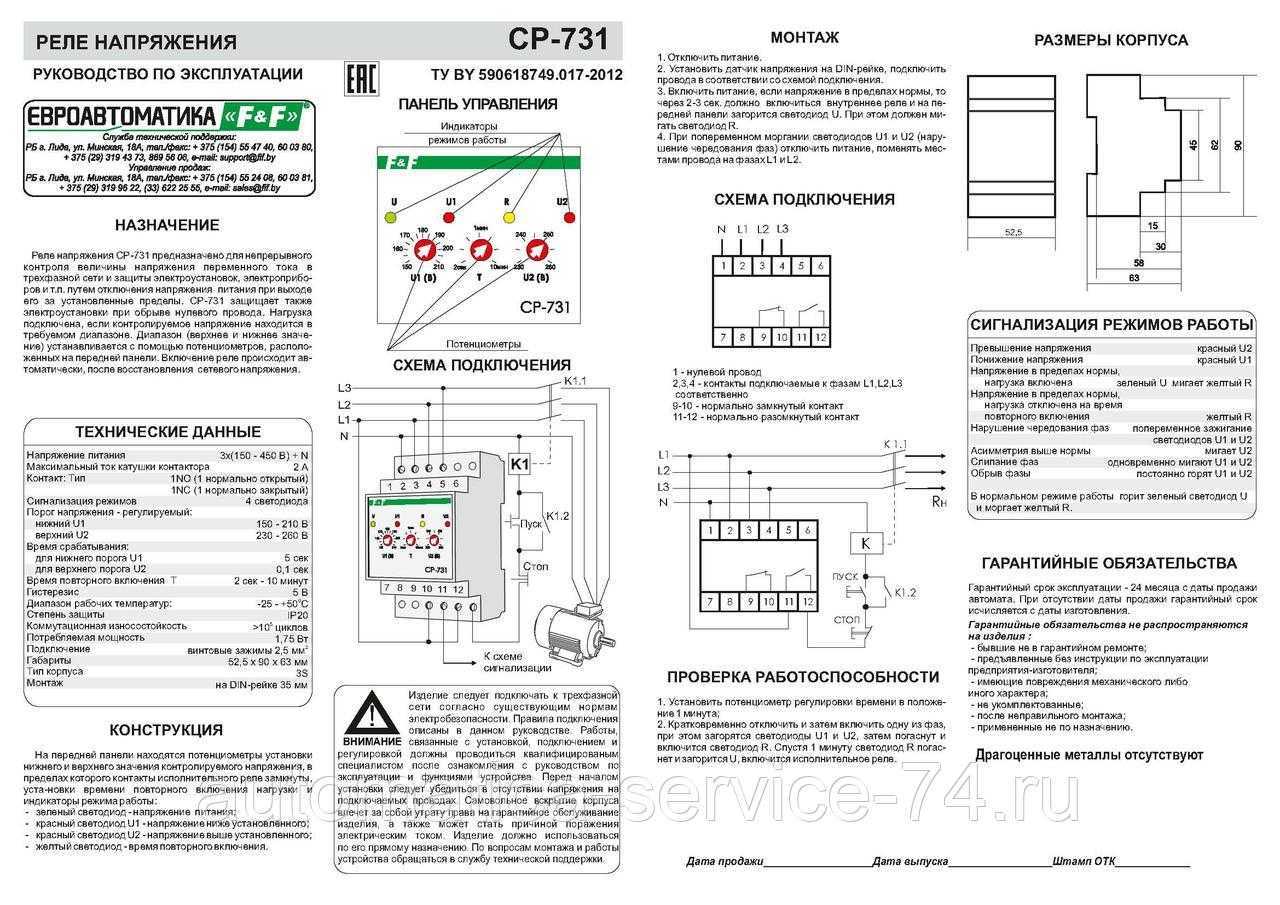

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.
Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.
Этапы работ:
- Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
- Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
- Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
- Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
- Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
- Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
- Включить РКН и выставить пороговые значения и время задержки включения.
Схема подключения трехфазных РКН в электрическую цепь
Трехфазные реле контроля напряжения могут подключаться двумя способами:
- Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
- Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.
Проверка работоспособности реле контроля напряжения
Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.
Выводы и полезное видео по теме
Этот ролик показывает, как и на базе каких электронных компонентов можно сделать твердотельное реле. Автор доходчиво рассказывает обо всех деталях практики изготовления, с какими он столкнулся лично в процессе производства электронного коммутатора:
Видео о проблеме, с которой можно столкнуться после приобретения однофазного ТТР у продавцов из Китая. Попутно проводит своеобразный обзор устройства прибора коммутации:
Самостоятельное изготовление твердотельных реле – вполне возможное решение, но применительно к изделиям под низковольтную нагрузку, потребляющую относительно малую мощность.
Более мощные и высоковольтные приборы сделать своими руками сложно. Да и обойдётся эта затея по финансам в такую же сумму, какой оценивается заводской экземпляр. Так что в случае надобности проще купить готовый прибор промышленного изготовления.
Если у вас появились вопросы по сборке твердотельного реле, пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ. Там же можно поделиться опытом самостоятельного изготовления реле или сообщить ценную информацию по теме статьи.
