Гистерезис в электронике
В электронных устройствах гистерезис несёт в основном полезные функции. Допустим это используется в пороговых элементах, например, компараторах и триггерах Шмидта. Ниже вы видите график его состояний:
Это нужно в тех случаях, чтобы устройство сработало при достижении сигнала X, после чего сигнал может начать уменьшаться и устройство не отключилось до тех пор, пока сигнал не упадет до уровня Y. Такое решение используется для подавления дребезга контакта, помех и случайных всплесков, а также в различных регуляторах.
Например, термостат или регулятор температуры. Обычно его принцип действия заключается в том, чтобы отключить нагревательный (или охладительный) прибор в тот момент, когда температура в помещении или другом месте достигла заданного уровня.
Рассмотрим два варианта работы кратко и просто:
- Без гистерезиса. Включение и отключение при заданной температуре. При этом здесь есть нюансы. Если вы установили регулятор температуры на 22 градуса и обогреваете комнату до этого уровня, то как только в комнате будет 22 он выключится, а когда вновь опустится до 21 – включится. Это не всегда правильное решение, потому что ваш управляемый прибор будет слишком часто включаться и отключаться. К тому же в большинстве бытовых и многих производственных задачах нет нужды настолько четкой поддержки температуры.
- С гистерезисом. Чтобы сделать некий зазор в допустимом диапазоне регулируемых параметров применяют гистерезис. То есть, если вы установили температуру в 22 градуса, то, как только она будет достигнута, обогреватель отключится. Допустим, что гистерезис в регуляторе установлен на зазор в 3 градуса, то обогреватель вновь заработает только тогда, когда температура воздуха опустится до 19 градусов.
Иногда этот зазор регулируется на ваше усмотрение. В простых исполнениях используются биметаллические пластины.
Напоследок рекомендуем просмотреть полезное видео, в котором рассказывается, что такое гистерезис и как его можно использовать:
Мы рассмотрели явление и применение гистерезиса в электрике. Итог следующий: в электроприводе и трансформаторах он несет пагубный эффект, а в электронике и разнообразных регуляторах находит и полезное применение. Надеемся, предоставленная информация была для вас полезной и интересной!
Общие понятия гистерезиса
Гистерезис можно наблюдать в те моменты, когда какое-либо тело в конкретный период времени будет находиться в зависимости от внешних условий. Данное состояние тела рассматривается и в предыдущее время, после чего производится сравнение и выводится определенная зависимость.
Подобная зависимость хорошо просматривается на примере человеческого тела. Чтобы изменить его состояние потребуется какой-то отрезок времени на релаксацию. Поэтому реакция тела будет всегда отставать от причин, вызвавших измененное состояние. Данное отставание значительно уменьшается, если изменение внешних условий также будет заме для ться. Тем не менее, в некоторых случаях может не произойти уменьшения отставаний. В результате, возникает неоднозначная зависимость величин, известная как гистерезисная, а само явление называется гистерезисом.
Эта физическая величина может встречаться в самых разных веществах и процессах, однако чаще всего рассматриваются понятия диэлектрического, магнитного и упругого гистерезиса. Магнитный гистерезис как правило появляется в магнитных веществах, например, таких как ферромагнетики. Характерной особенностью этих материалов является самопроизвольная или спонтанная неоднородная намагниченность, наглядно демонстрирующая это физическое явление.
Как сделать термореле своими руками
Для того чтобы смастерить терморегулятор, необходимо заранее подготовить корпус прибора и другие инструменты для работы
Для того, чтобы собрать надежный терморегулятор с датчиком следует:
- Подготовить корпус прибора. Для этих целей можно выбрать корпус от старого электрического счётчика, автоматического выключателя.
- Ко входу компаратора (помеченного знаком «+») подключить потенциометр, а минусовому инверсному входу – термодатчики типа LM335. Схема работы устройства достаточно простая. При повышении напряжения на прямом входе, транзистор подает питание на реле, а оно, в свою очередь, на нагреватель. Как только напряжение на обратном входе станет выше, чем на прямом, уровень на выходе компаратора приблизится к нулю, и реле отключится.
- Создать отрицательную связь между прямым входом и выходом. Это создаст пределы включения и отключения терморегулятора.
Для питания терморегулятора можно взять катушку от старого электромеханического электросчетчика. Для получения необходимого напряжения в 12 В, нужно будет намотать на катушку 540 витков. Для этого лучше всего использовать медный провод диаметром не менее 0,4 мм.
В социологии [ править | править код ]
Формирование общественного мнения и управление им никогда не осуществляется мгновенно. Всегда есть какая-то задержка. Это связано с полным или частичным отказом от стереотипного традиционного мышления и необходимостью «поддаться» в определенных случаях переубеждению и следованию новым взглядам, которые формируются определёнными субъектами. В качестве субъектов формирования общественного мнения и управления им могут выступать государство, партии, общественные организации, их лидеры, руководители и управленцы различного уровня и др.
В характере формирования общественного мнения важно учитывать два существенных обстоятельства. Одно из них указывает на взаимосвязь приложенных усилий субъектом влияния и достигнутым результатом
Уровень затраченной субъектом просветительской и пропагандистской работы можно соотносить с уровнем «намагниченности» (степенью вовлеченности в новую идею) объекта-носителя общественного мнения, социальную группу, коллектив, социальную общность или общество в целом; при этом может обнаружиться некоторое отставание объекта от субъекта
Переубеждение, в том числе с предполагаемыми деструктивными последствиями, далеко не всегда проходит успешно. Оно зависит от собственных моральных ценностей, обычаев, традиций, характера предыдущего воспитания, от этических норм, доминирующих в обществе и т. д
Уровень затраченной субъектом просветительской и пропагандистской работы можно соотносить с уровнем «намагниченности» (степенью вовлеченности в новую идею) объекта-носителя общественного мнения, социальную группу, коллектив, социальную общность или общество в целом; при этом может обнаружиться некоторое отставание объекта от субъекта. Переубеждение, в том числе с предполагаемыми деструктивными последствиями, далеко не всегда проходит успешно. Оно зависит от собственных моральных ценностей, обычаев, традиций, характера предыдущего воспитания, от этических норм, доминирующих в обществе и т. д
Одно из них указывает на взаимосвязь приложенных усилий субъектом влияния и достигнутым результатом. Уровень затраченной субъектом просветительской и пропагандистской работы можно соотносить с уровнем «намагниченности» (степенью вовлеченности в новую идею) объекта-носителя общественного мнения, социальную группу, коллектив, социальную общность или общество в целом; при этом может обнаружиться некоторое отставание объекта от субъекта. Переубеждение, в том числе с предполагаемыми деструктивными последствиями, далеко не всегда проходит успешно. Оно зависит от собственных моральных ценностей, обычаев, традиций, характера предыдущего воспитания, от этических норм, доминирующих в обществе и т. д.
Второе обстоятельство связано с тем, что новый этап формирования общественного мнения можно соотносить с историей объекта, его опытом, его оценкой теми, кто ранее выступал объектом формирования общественного мнения. При этом можно обнаружить, что «точка отсчёта» времени формирования общественного мнения смещается относительно прежней, что является характеристикой самой системы и её текущего состояния.
Как изготовить терморегулятор для инкубатора своими руками
Инкубатор – это незаменимая вещь в сельском хозяйстве, которая позволяет выводить птенцов в домашних условиях. Температуру инкубатора можно контролировать с помощью термореле. Термореле для инкубатора можно приобрести, а можно собрать самостоятельно из подручных материалов.
Существует два способа изготовления терморегулятора для инкубатора:
- С использованием стабилитрона, тиристора и 4 диодов мощностью не менее 700 Вт. Регулировка температурного режима выполняться через переменный резистор с сопротивлением в диапазоне от 30 до 50 кОм. Датчиком температуры в данном приборе выступит транзистор, установленный в стеклянной трубке и размещенный на лотке с яйцами.
- С использованием термостата. К корпусу термостата с помощью паяльника нужно будет прикрепить винт и связать его с контактами. Вращение винта будет регулировать температурные показатели.
Наиболее простым и доступным считается второй способ. Независимо от типа термореле, перед закладкой яиц, инкубатор необходимо прогреть, а самодельный терморегулятор настроить.
Энергия намагничивания
Петля считается несимметричной в том случае, когда максимумы поля Н1, которые прикладываются в обратном и прямом направлениях, не являются одинаковыми. Выше была описана петля, которая характерна для медленного процесса перемагничивания. При них происходит сохранение квазиравновесных связей между значениями Н и М
Нужно обратить внимание на то, что при намагничивании или размагничивании происходит отставание М от Н. И это приводит к тому, что вся та энергия, которая приобретается ферромагнитным материалом во время намагничивания, отдается не полностью при прохождении цикла размагничивания
И вот эта разница идет вся в нагрев ферромагнетика. И петля магнитного гистерезиса оказывается в этом случае несимметричной.
Однодоменные ферромагнетики
В том случае, если частицы имеют различный размер, протекает процесс вращения. Происходит это по причине того, что образование новых доменов невыгодно с энергетической точки зрения. Но процессу вращения частиц мешает анизотропия (магнитная). Она может иметь разное происхождение — образовываться в самом кристалле, возникать вследствие упругого напряжения и т. д.). Но именно при помощи этой анизотропии намагниченность удерживается внутренним полем. Его еще называют эффективным полем магнитной анизотропии. И гистерезис магнитный возникает вследствие того, что намагниченность изменяется в двух направлениях — прямом и обратном. Во время перемагничивания однодоменных ферромагнетиков происходит несколько скачков. Вектор намагниченности М разворачивается в сторону поля Н. Причем поворот может быть однородным или неоднородным.
Теория гистерезиса
Стоит учитывать, что гистерезиса происходит также при вращении поля Н, а не только при его изменении по знаку и величине. Называется это гистерезисом магнитного вращения и соответствует изменению направления намагниченности М с изменением направления поля Н. Возникновение гистерезиса магнитного вращения наблюдается также при вращении исследуемого образца относительно фиксированного поля Н.
Кривая намагничивания характеризует также магнитную структуру домена. Структура изменяется при прохождении процессов намагничивания и перемагничивания. Изменения зависят от того, насколько смещаются границы доменов, от воздействий внешнего магнитного поля. Абсолютно все, что способно задержать все процессы, описанные выше, переводит ферромагнетики в нестабильное состояние и является причиной того, что возникает гистерезис магнитный.
Нужно учесть, что гистерезис зависит от множества параметров. Намагниченность меняется под воздействием внешних факторов — температуры, упругого напряжения, следовательно, возникает гистерезис. При этом появляется гистерезис не только намагниченности, но и всех тех свойств, от которых он зависит. Как можно видеть отсюда, явление гистерезиса можно наблюдать не только при намагничивании материала, но и при других физических процессах, связанных прямо или косвенно с ним.

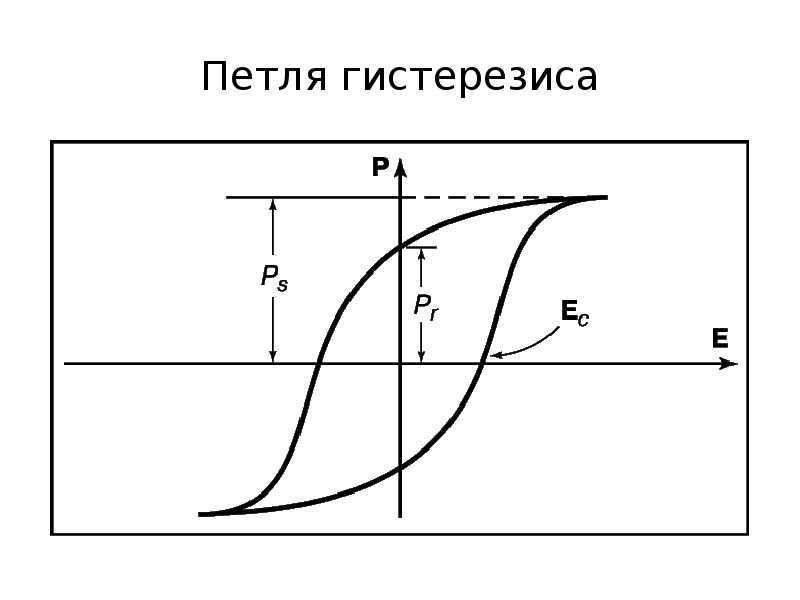

Можно наблюдать диэлектрический гистерезис — неоднозначную зависимость поляризованности ($\overrightarrow{P}$) от напряженности внешнего поля ($\overrightarrow{E}$) при его циклическом изменении.
Так как сегнетоэлектрик обладает доменной структурой, дипольный момент кристалла сегнетоэлектрика в отсутствии диэлектрика равен нулю, вследствие взаимной компенсации дипольных моментов отдельных доменов. В целом, получается, что домен не поляризован. При наложении поля происходит частичное изменение ориентации доменов и увеличение одних доменов, уменьшение других. Это приводит к возникновению в кристалле поляризации ($\overrightarrow{P}$). Зависимость поляризации от напряженности поля представляет рис.1.
Сначала рост поляризации идет вдоль кривой ОА. В точке $А$ векторы поляризации всех доменов оказываются ориентированными параллельно полю $\overrightarrow{E}$. Начиная с этой точки рост поляризации идет за счет индуцированной поляризации $\overrightarrow{P_i}\sim \overrightarrow{E}$, линия ОА переходит в участок AD (прямолинейный). При продолжении этого участка до пересечения с осью ординат, он отсечет на ней отрезок , его длина равна спонтанной поляризации $P_S$.
При уменьшении напряженности электрического поля, уменьшение поляризации пойдет не по той же кривой в обратную сторону, а по новой кривой $DAB»A»D»$, которая расположена выше. Это и есть диэлектрический гистерезис сегнетоэлектрика. Процесс изменение ориентации и увеличение доменов в электрическом поле задерживается. Получается, что $\overrightarrow{P}$ не однозначно определен полем $\overrightarrow{E}$, а зависит от «истории» сегнетоэлектрика. Если изменять поле в обратном порядке, то зависимость поляризации от напряженности будет изображена нижней кривой $D»A»BAD$, симметричной с кривой $D»A»B»AD$ относительно начала координат О. Так, получается замкнутая кривая $AB»A»BA$, которая носит название диэлектрической петли гистерезиса. Аналогично можно получить петли для электрической индукции. Если по оси ординат откладывать электрическое смещение ($\overrightarrow{D}$):
\
Петля гистерезиса для индукции отличается только масштабом от кривых $P=P(E)$, так как в сегнетоэлектриках $E\ll D$, то первым слагаемым в (1) можно пренебречь.
Стрелки на кривой (рис.1) показывают направление движения точки по кривой при изменении напряженности поля. Отрезок ОС характеризует остаточную поляризованность, то есть ту, которую образец сегнетоэлектрика имеет тогда, когда напряженность поля обратилась в ноль. Отрезок $OB»$ характеризует напряженность, имеющую противоположное поляризованности направление, при котором данный сегнетоэлектрик полностью теряет свою поляризацию. Чем больше величина отрезка ОС, тем значительнее остаточная поляризация сегнетоэлектрика. Чем больше размер $OB»$, тем лучше остаточная поляризация удерживается сегнетоэлектриком.
Механизм возникновения петли гистерезиса
Сам по себе гистерезис представляет собой кривую, отображающую измененный магнитный момент вещества, на которое воздействует периодически изменяющаяся напряженность поля. Когда магнитное поле воздействует на ферромагнетики, то изменение их магнитного момента наступает не сразу, а с определенной задержкой.
В каждом ферромагнетике изначально присутствует самопроизвольная намагниченность. Сам материал включает в свой состав отдельные фрагменты, каждый из которых обладает собственным магнитным моментом. При направленности этих моментов в разные стороны, значение суммарного момента оказывается равным нулю в результате взаимной компенсации.
Если на ферромагнетик оказать воздействие магнитным полем, то все моменты, присутствующие в отдельных фрагментах (доменах) будут развернуты вдоль внешнего поля. В итоге, в материале образуется некоторый общий момент, направленный в одну сторону. Если внешнее действие поля прекращается, то домены не все окажутся в изначальном положении. Для этого потребуется воздействие достаточно сильного магнитного поля, предназначенного для разворота доменов. Такому развороту создают препятствия наличие примесей и неоднородность материала. Поэтому материал имеет некоторую остаточную намагниченность, даже при отключенном внешнем поле.
Для снятия остаточного магнитного момента, необходимо приложение действия поля в противоположном направлении. Напряженность поля должна иметь величину, достаточную, чтобы выполнить полное размагничивание материала. Такая величина известна как коэрцитивная сила. Дальнейшее увеличение магнитного поля приведет к перемагничиванию ферромагнетика в противоположную сторону.
Когда напряженность поля достигает определенного значения, материал становится насыщенным, то есть магнитный момент больше не увеличивается. При снятии поля вновь наблюдается наличие остаточного момента, который снова можно убрать. Дальнейшее увеличение поля приводит к попаданию в точку насыщения с противоположным значением.
Таким образом, на графике появляется петля гистерезиса, начало которой приходится на нулевые значение поля и момента. В дальнейшем, первое же намагничивание выводит начало петли гистерезиса из нуля и весь процесс начинает происходить по графику замкнутой петли.
Бывает гистерезис магнитный, сегнетоэлектрический, динамический, упругий. Он также встречается в биологии, почвоведении, экономике. Причем суть у этого определения практически одинакова. Но в статье пойдет речь именно про магнитный, вы узнаете более подробно об этом явлении, от чего оно зависит и когда проявляется. Данное явление изучается в вузах с технической направленностью, в школьную программу не входит, поэтому не каждый знает о нем.
Общие понятия гистерезиса
Основные определения процесса поясняют следующие практические примеры. Что такое гистерезис в экономике? При рассмотрении данной сферы деятельности можно изучить стандартную организацию экспорта товаров. Для освоения новой территории необходимо выполнить несколько действий:
- изучить потенциальный интерес к определенной продукции с помощью исследования рынка;
- проверить наличие конкурентных предложений;
- создать дилерскую сеть (продажа и техническое обслуживание);
- обеспечить первичную поставку;
- провести рекламную кампанию.
На первоначальном этапе придется приложить достаточно большие усилия. Далее хорошо налаженный торговый механизм будет приносить прибыль в рабочем режиме. На этой стадии большее значение приобретают менее затратные контрольные функции. Если бизнес нужно будет перенести в другой регион, процесс повторяется аналогичным образом с определенной временной задержкой. Приведенный выше график наглядно демонстрирует изменение экономических параметров на примере физических величин.
Физический процесс при гистерезисе
Чтобы подробно понять процесс гистерезиса
, необходимо досконально изучить следующие понятия:
Что касается материалов, в которых лучше всего наблюдается эффект гистерезиса, то таковыми являются именно ферромагнетики. Это смесь химических элементов, которая способна намагничиваться за счет направленности магнитных диполей, поэтому обычно в составе имеются такие металлы, как:
- железо;
- кобальт;
- никель;
- соединения на их основе.
Чтобы увидеть гистерезис
, на катушку с сердечником из ферромагнетика необходимо подать переменное напряжение. При этом от величины его график намагничивания сильно зависеть не будет, потому как эффект зависит напрямую от свойства самого материала и величины магнитной связи между элементами вещества.
Основополагающим моментом при рассмотрении понятия гистерезиса в электронике является как раз магнитная индукция В, созданная вокруг катушки при подаче напряжения. Она определяется по стандартной формуле, как произведение магнитной диэлектрической проницаемости вещества к сумме напряженности и намагниченности поля.

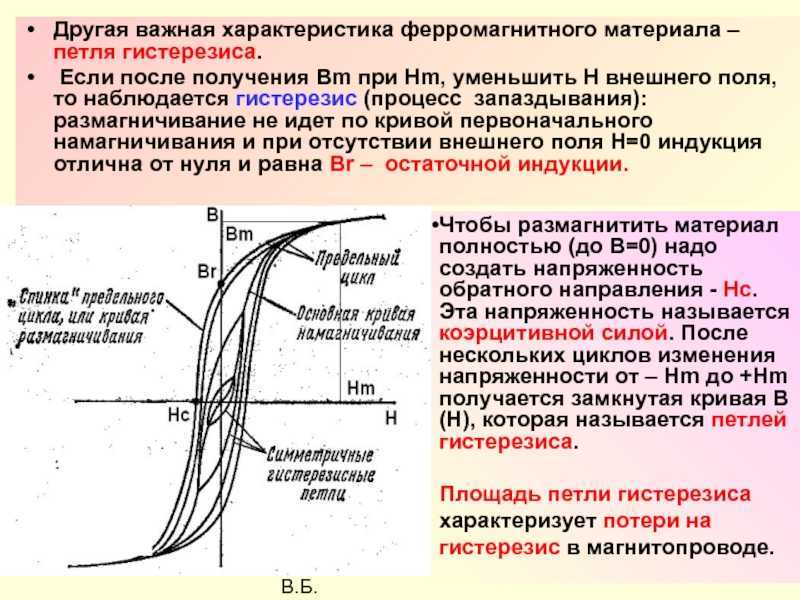

Чтобы понять общий принцип эффекта гистерезиса, необходимо воспользоваться графиком
. На нем видна петля намагничивания из состояния полной размагниченности. Участок можно обозначить цифрами 0-1. При достаточной величине напряжения и длительности воздействия магнитного поля на материал график доходит до крайней своей точки по указанной траектории. Процесс осуществляется не по прямой, а по кривой с определенным изгибом, который характеризует свойства материала. Чем больше в веществе магнитных связей между молекулами, тем быстрее он выходит в насыщение.
После снятия напряжения с катушки напряженность магнитного поля падает до нуля. Это участок на графике 1-2. При этом материал за счет направленности магнитных моментов остается намагниченным. Но величина намагниченности несколько ниже, чем при насыщении. Если такой эффект наблюдается в веществе, то оно относится к ферромагнетикам, способным накапливать в себе магнитное поле за счет сильных магнитных связей между молекулами вещества.
Со сменой полярности напряжения, подводимого к катушке, процесс размагничивания продолжается по той же кривой до состояния насыщения
. Только в этом случае магнитные моменты диполей будут направлены в обратную сторону. С частотой сети процесс будет периодически повторяться, описывая график, получивший название – петля магнитного гистерезиса.

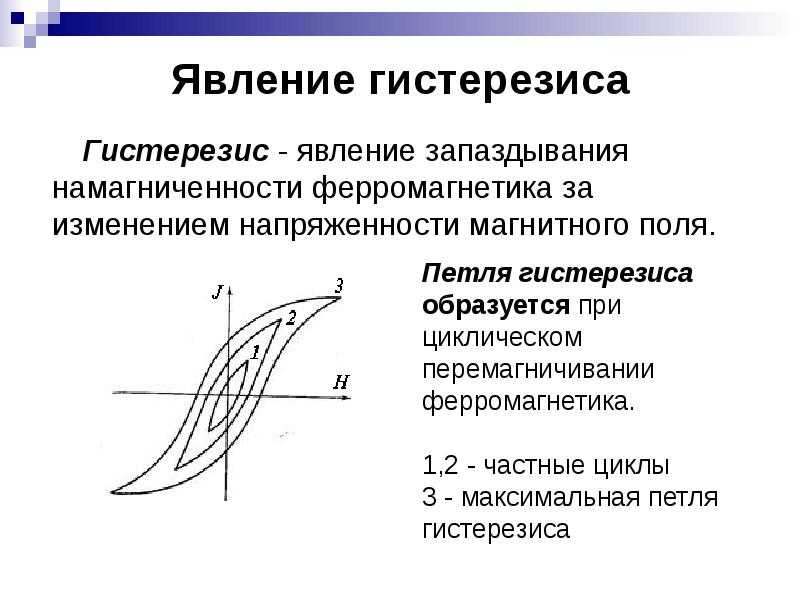

При многократном намагничивании ферромагнетика меньшей, чем при насыщении напряженностью, то можно получить семейство кривых, из которых можно построить общий график, характеризующий состояние вещества от полного размагниченного до полного намагниченного.
Гистерезис – это комплексное понятие
, характеризующее способность вещества накапливать энергию магнитного поля или другой величины за счет имеющихся магнитных связей между молекулами вещества или особенностей работы системы. Но таким эффектом могут обладать не только сплавы железа, кобальта и никеля. Титанат бария даст несколько иной результат, если его поместить в поле с определенной напряженностью.
Так как он является сегнетоэлектриком, то в нем наблюдается диэлектрический гистерезис. Обратная петля гистерезиса образуется при противоположной полярности подводимого к среде напряжения, а величина противоположного поля, действующего на материал, получило название коэрцитивная сила.
При этом величина поля может предшествовать разным напряженностям, что связано с особенностями фактического состояния диполей – магнитных моментов после прошлого намагничивания. Также на процесс влияют различные примеси
, содержащиеся в составе материала. Чем их больше, тем труднее сдвинуть стенки диполей, поэтому остается так называемая остаточная намагниченность.
Что такое термореле с регулировкой температуры
Термореле с регулировкой температуры – это электромеханический прибор, предназначенный для контроля температуры в неагрессивной среде. Регулировка температуры посредством устройства происходит благодаря способности реле размыкать и замыкать контакты электрической цепи, в соответствии с изменениями температурного режима.
Это позволяет использовать отопительные приборы только по их фактической необходимости.
Так, например, термореле с внешними теплочувствительными датчиками можно использовать для регулирования работы отопительной системы в зависимости от погодных условий. Регулятор будет включать отопительные приборы при понижении температуры на улице ниже заданной.
Будет интересно Условия получения группы по электробезопасноси
Кроме того, термореле можно использовать для:
- Управления оборудованием для нагрева воды в системах автономного отопления и горячего водоснабжения;
- Автономной работы “теплого пола”, водонагревательного котла;
- Автоматизации систем кондиционирования в тепличном хозяйстве;
- В автоматических системах отопления погреба и других складских и подсобных помещений.
Существует несколько видов термореле. В основном, устройства различаются по исполнению. При этом, их устройство остается практически неизменным. К основным конструктивным элементам термореле относят термочувствительный датчик и терморегулятор, подающий сигнал на включение или выключение приборов обогрева и кондиционирования. Информация о фактическом и заданном температурных режимах, обычно, выводится на цифровой дисплей устройства, а светодиодный индикатор сигнализирует о рабочем состоянии реле.
Магнитный гистерезис

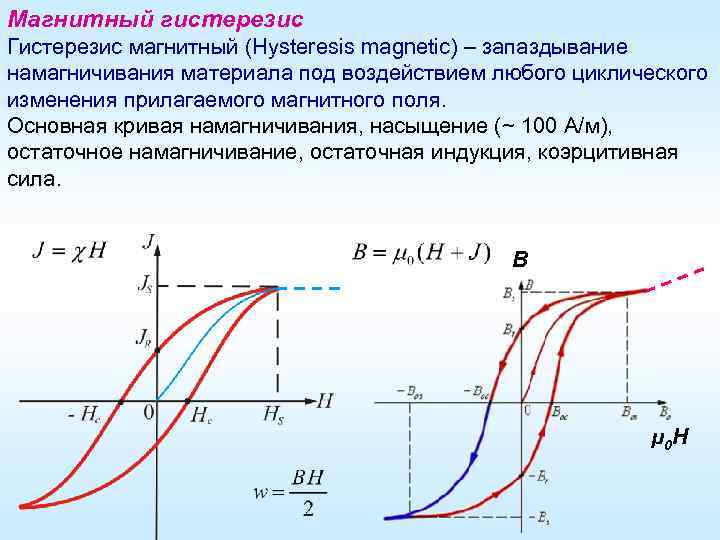

Магнитный гистерезис — явление зависимости вектора намагничивания и вектора магнитной индукции в веществе не только от приложенного внешнего поля, но и от истории данного образца. Магнитный гистерезис обычно проявляется в ферромагнетиках — Fe, Co, Ni и сплавах на их основе. Именно магнитным гистерезисом объясняется существование постоянных магнитов.
Теория явления гистерезиса учитывает конкретную магнитную доменную структуру образца и её изменения в ходе намагничивания и перемагничивания. Эти изменения обусловлены смещением доменных границ и ростом одних доменов за счёт других, а также вращением вектора намагниченности в доменах под действием внешнего магнитного поля. При полной ориентации всех доменов в направлении внешнего поля (ферромагнетик становится «однодоменным») достигается состояние насыщения. При выключении внешнего поля происходит некоторое уменьшение намагниченности вследствие теплового движения в кристалле, однако ферромагнетик остается намагниченным, так как при невысоких температурах энергия теплового движения сравнительно невелика и ее недостаточно для полной разориентации доменов.
Эти процессы требуют больших энергетических затрат и являются нелинейными. Кривая размагничивания ферромагнетика не совпадает с кривой намагничивания. Изменение намагниченности ферромагнетика (и индукции поля в нем) запаздывает по отношению к изменению напряженности внешнего поля. Это явление называется гистерезисом. При уменьшении напряженности внешнего поля до нуля, индукция поля в магнетике не равна нулю, ее величина называется остаточной индукцией Во. Чтобы полностью размагнитить магнетик, надо изменить направление внешнего поля на противоположное, и увеличивать его. При некотором значении напряженности «обратного» поля Нс, называемом коэрцитивной силой, магнетик полностью размагничивается. Замкнутая кривая, отражающая процесс перемагничивания ферромагнетиков, называется петлей гистерезиса (рис.1).

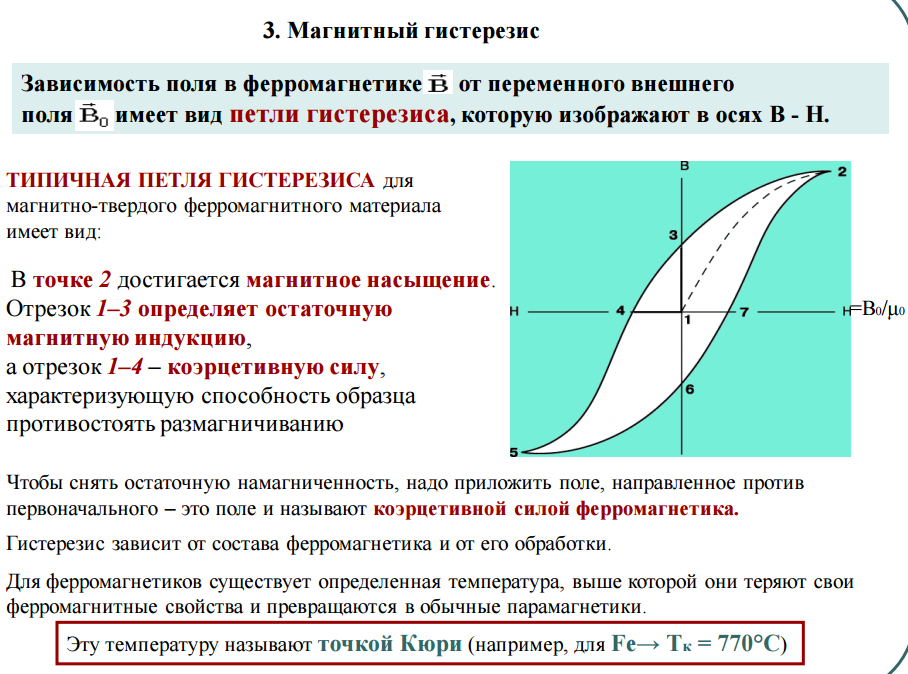

Рис.1. Петля гистерезиса

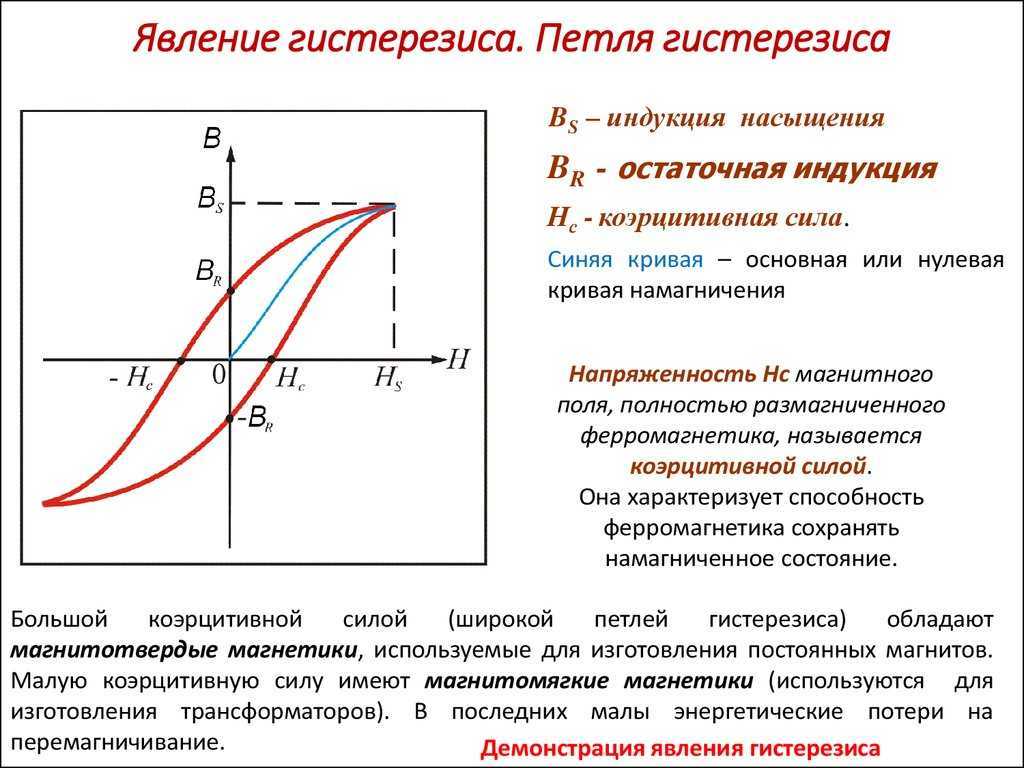

На данном графике точки В и С характеризуют состояние насыщения. Величина остаточной индукции характеризуется отрезком B0.
Коэрцитивная сила определяется точкой пересечения петли гистерезиса с осью напряженности магнитного поля. По величине коэрцитивной силы ферромагнетики разделяются на мягкие и жесткие магнитные материалы.
Жесткие ферромагнетики используются для постоянных магнитов, они имеют большую остаточную намагниченность и широкую петлю гистерезиса.
Мягкие ферромагнетики применяются в приборах и установках, работающих с переменными электромагнитными полями, где требуется частое перемагничивание при минимальных энергетических потерях (например, в сердечниках трансформаторов). Для них характерна небольшая остаточная намагниченность и узкая петля гистерезиса.
Другие свойства
Кроме магнитного гистерезиса, также различают гальвономагнитный и магнитострикционный эффекты. В этих процессах наблюдается изменение электрического сопротивления за счет механической деформации материала. Сегнетоэлектрики под действием деформационных сил способны вырабатывать электрический ток, что объясняется пьезоэлектрическим гистерезисом. Также существует понятие электрооптического и двойного диэлектрического гистерезиса. Последний процесс имеет обычно наибольший интерес, так как сопровождается двойным графиком в зонах, приближающихся к точкам насыщения.
