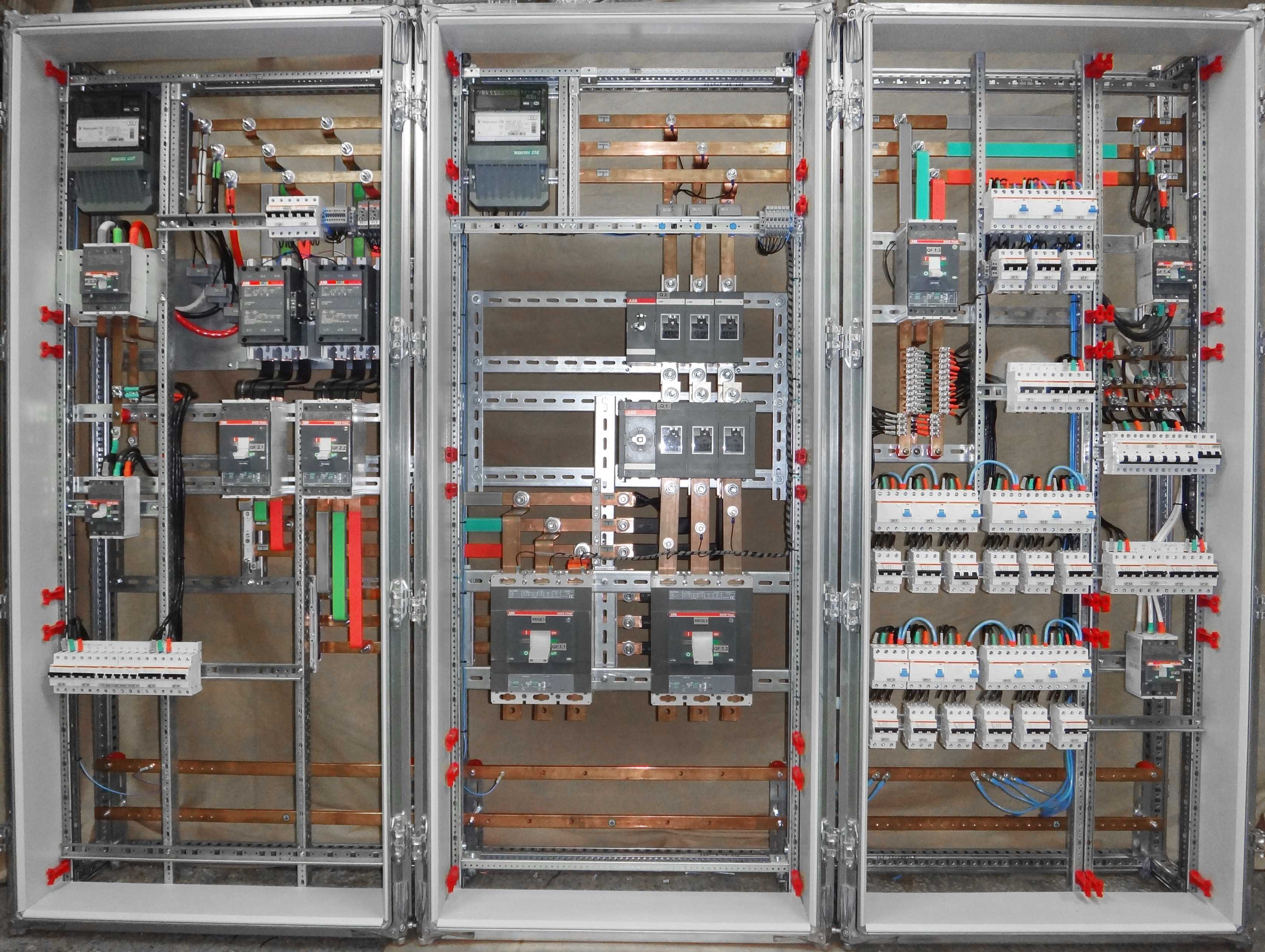

Основные конструктивные особенности шкафа вру

Монтаж и подключение

Установка приточного устройства выполняется согласно электрической схеме, по которой необходимо соблюдать определённую последовательность. По правилам электробезопасности нельзя допускать нарушения порядка выполнения действий.

В первую очередь нужно отключить объект от источника питания и полностью обесточить. Затем отсоединить кабели питания на вводе, то есть произвести расключение ВРУ и демонтировать электрооборудование, которое нуждается в замене.

Дальше устанавливается новый комплект устройства. Крепёж выбирается по утверждённой схеме. Затем выполняется прокладка кабеля, провода питания подключаются к новому оборудованию, вводные провода подводятся к центральному размыкающему устройству (рубильнику). В собранном виде электрическую схему тестируют, а все её составляющие маркируют. После этого объект подключают к питающему фидеру.

Вам это будет интересно Условное обозначение радиодеталей на схеме и их название

Такого плана электромонтажные операции не должны проводить частные лица или не совсем компетентные организации. Неграмотно, а значит некачественно выполненные работы могут спровоцировать аварийные ситуации, несчастные случаи. Обычно неквалифицированные работники делают ошибки, которые проявляются в неправильном соединении жил проводов в зажимах, при установке приборов: нарушения в изолировании кабелей и проводов, обрывы цепи заземления, плохо зажатые жилы в защитных устройствах.

Всё это можно предотвратить, если привлечь к работам по замене оборудования или ремонту квалифицированных специалистов. Именно они по окончании монтажного процесса качественно произведут все требуемые замеры, которые помогут определить и исключить возможные ошибки. По результатам замеров составляется техотчет монтажа ВРУ с подробным описанием всех действий.

Вначале проверки проводится визуальный осмотр всей созданной схемы и её составляющих элементов. Затем выполняются замеры на заземлённых установках, чтобы исключить разрывы цепи. Проверяется, насколько качественно выполнена изоляция, проводится замер полного сопротивления петли «фаза-ноль». Оцениваются параметры цепи и действие защитных устройств, в том числе срабатывание автоматических выключателей. Все предпринятые меры должны гарантировать качественное и надёжное функционирование вводно-распределительного устройства.

Требования к помещению для размещения ВРУ

При установке приборов учитывают такие рекомендации:

1. В помещение, где располагаются ВРУ, нельзя входить посторонним лицам. Устройство обслуживают только специалисты, имеющие допуск.
2. Через щитовую комнату не должен пролегать газопровод. Системы водоснабжения прокладывают в виде непрерывной линии. Вентили, краны и иные запорные элементы присутствовать не должны.
3. Запрещена установка коробок в помещениях с высокой влажностью.
4. Устройства можно размещать на лестничных клетках. Однако в таком случае их помещают в шкаф, запирающийся на замок. Рукоятки управляющих приборов не должны выступать за пределы ящика.

Схема ВРУ

Строение электрической цепи распределительного устройства зависит от его типа:

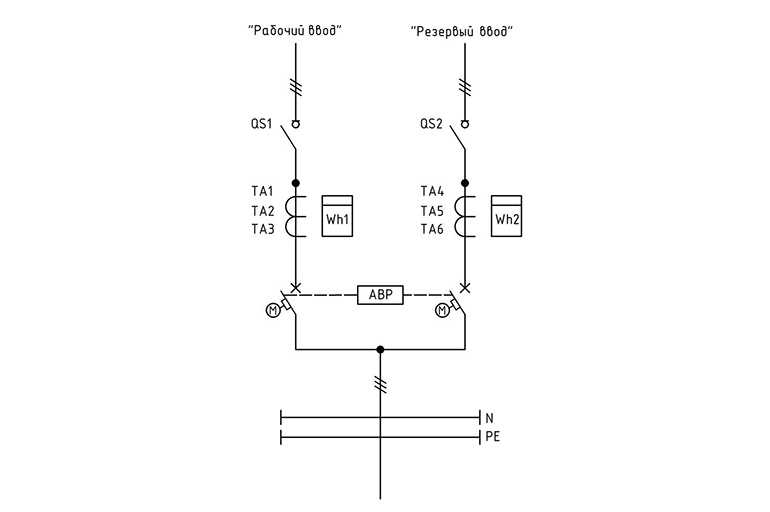

1. Схема ВРУ с АВР без распределения собирается с использованием рубильников NH40. Система переводится на резерв автоматически за счет АВР N27. Такая схема не подразумевает учета используемой энергии. Параметры тока контролируются на обеих вводных панелях.
2. Схема ВРУ без распределения с приборами учета отличается от предыдущей наличием счетчиков. Используются аппараты ART или «Меркурий 230». Каждый ввод снабжается отдельным счетчиком. Главная панель не отличается от таковой у предыдущего варианта.
3. 2-секционное ВРУ с АВР. Типовая схема состоит из 2 компонентов, питающихся от отдельных вводов. При возникновении проблем с напряжением на одной секции система начинается получать энергию со второй. Одновременное подключение 2 вводов на 1 секцию невозможно.
4. Схема 2-секционного ВРУ со счетчиками подразумевает контроль расхода энергии. В схему вводится аппарат «Меркурий 230». Энергия учитывается по секциям. В качестве автоматического выключателя используется CHINT NZ7, распределяющий нагрузку между компонентами.
5. ВРУ с ручным управлением. Схема предназначена для приема электроэнергии и дальнейшего ее распределения между группами потребителей. Переключение в резервный режим выполняется вручную. Для перевода с одной секции на другую используются механические переключатели.
6. ВРУ с ручным управлением и приборами учета. За вводное питание отвечает стандартный разъединитель с рукояткой. Энергия учитывается на входе. После счетчика следует распределительная панель, состоящая из переключателей NB1.
7. 2-секционное ВРУ с ручным управлением и счетчиками. Такая схема включает 2 ввода и 2 распределения. Механический блокиратор препятствует одновременному подключению 2 вводов. Резервное выключение осуществляется с помощью разъединителей. Распределительная панель состоит из автоматов NB1. Счетчики установлены на каждой секции.

Основные функциональные блоки КРУ

Корпус комплектного распределительного устройства выполнен в виде сварной конструкции, имеющей форму шкафа. Для изготовления корпуса используется стальной лист, который после завершения сварочных работ обрабатывается антикоррозионным составом и окрашивается. Внутреннее пространство шкафа разделено с помощью стальных перегородок на отсеки, в которых размещается электрооборудование. Комплектное распределительное устройство разделено на отсеки, каждый из которых имеет своё специфическое назначение:

• в низковольтном отсеке размещаются устройства релейной защиты и автоматики, коммутационные аппараты питания цепей оперативного тока, измерительные приборы;
• коммутационный отсек предназначен для размещения силового выключателя либо выключателя нагрузки и разъединителя;
• в кабельном отсеке находится кабельная разделка, а также установлены трансформаторы тока и напряжения.

Лицевая панель релейного отсека КРУ выполнена в виде открывающейся дверцы, на которой установлены контрольно – измерительные приборы, светосигнальная арматура и ключ управления. Проводка цепей вторичной коммутации, а также цепей оперативного тока надёжно защищена от воздействия различных внешних помех, в том числе от электромагнитных наводок со стороны первичной силовой схемы.

На панели отсека коммутационных аппаратов нанесена первичная схема присоединения потребителя. Положение силового выключателя контролируется специальными флажками, механически связанными с его приводом. Безопасность эксплуатации комплектного распределительного устройства обеспечена многоуровневой системой защиты оборудования и обслуживающего персонала. Система блокировок препятствует выполнению ошибочных действий, в частности, не позволяет произвести отключение разъединителя, если выключатель находится во включенном положении. Это обусловлено неприспособленностью разъединителей к коммутации нагрузочных токов (отсутствие устройств гашения дуги, ручной привод). Кроме этого, привод заземляющих ножей сблокирован с приводами основных коммутационных аппаратов, что не позволяет произвести заземление электрических цепей, находящихся под напряжением. При пробое основной изоляции и возникновении электрической дуги внутри корпуса КРУ, обслуживающий персонал и смежные электроустановки, находящиеся в непосредственной близости от повреждённой ячейки надёжно защищены прочным стальным корпусом шкафа. Для сброса избыточного давления, возникающего внутри ячейки при дуговом разряде, конструкцией опционально предусмотрено наличие специального канала для отвода газов.

Ошиновка в кабельном отсеке надёжно закреплена на опорных изоляторах, благодаря чему конструкция способна выдерживать любые динамические нагрузки, которые могут возникать в аварийных режимах.

Перекидной рубильник для генератора своими руками

Что делать, если в вашем распоряжении не оказалось перекидного устройства коммутации? Можно сделать его своими руками. Точнее, не сделать, а собрать из всем известных и широко распространенных автоматов. Для этого достаточно взять два автомата и закрепить на одной планке, предварительно перевернув один вверх «ногами». Чтобы оба устройства переключались одновременно, на их ползунки нужно установить фиксирующую планку (на рисунке оранжевого цвета). Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов. Осталось сделать подключение, которое практически ничем не отличается от подключения перекидного коммутатора.

Конечно, реальная схема подключения генератора в качестве резервного источника будет несколько сложнее приведенных выше – кроме переключателя, понадобятся те или иные приборы защиты, заземления, учета, но и тут нет ничего сложного:

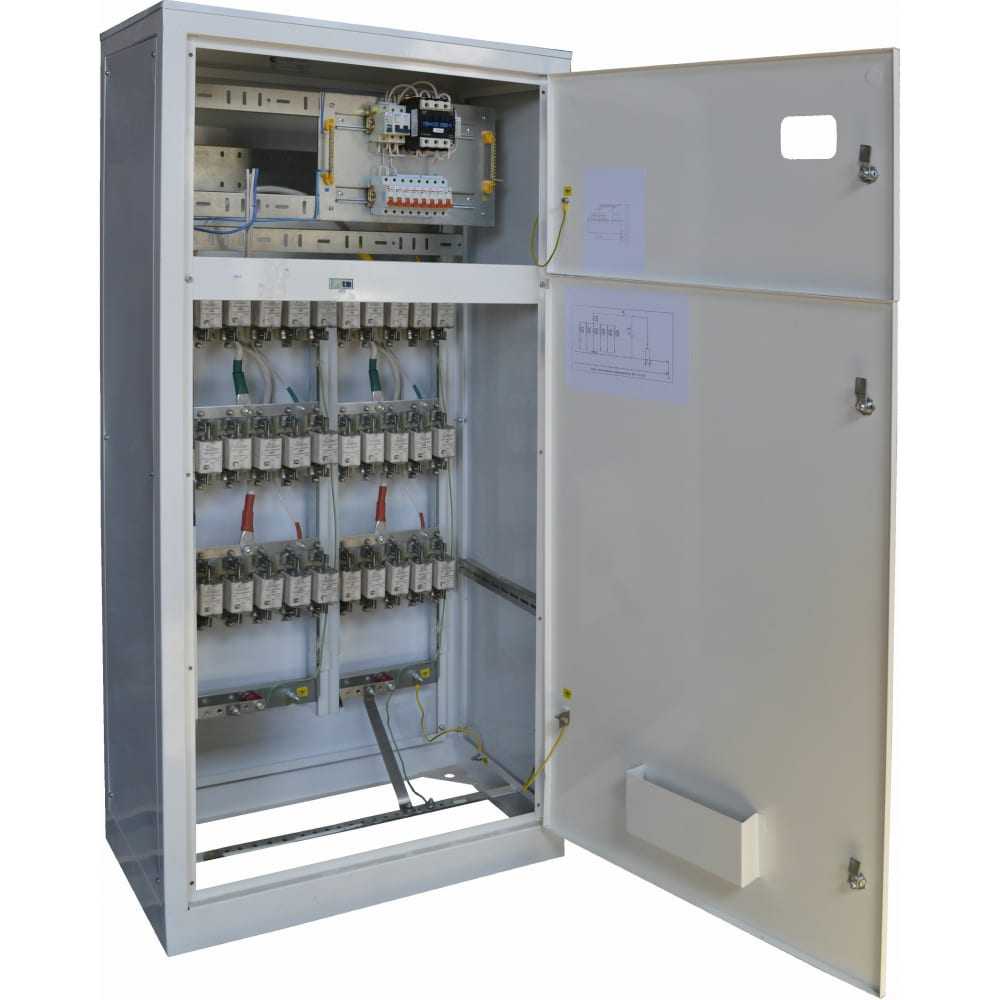

Описание ВРУ 320-1

• ВРУ комплектуется оборудованием концерна ABB (Германия)
• Категория надежности электроприемников — II категория.
• Номинальный ток — 160А……630А.
• Уровень защиты от внешних воздействий — IP31.
• Материал шины – электротехническая медь.
• Оптимальная температура для работы — +5 до +35 градусов.
• Номинальный кратковременно выдерживаемый ток К3 — до 50 кА.
• Номинальное рабочее напряжение — до 690В.
• Наличие Учетного отсека для размещения счетчика.

Описание: Конструктивно ВРУ имеет два изолированных друг от друга ВВОДа в соответствии с ГОСТ Р 51321.1-2007 — «Устройства комплектные низковольтные.

Испытанные частично или полностью». ВРУ имеет модернизированную двухсекционную (учет и силовая часть) конструкцию вводных панелей.

Переключение ВВОДов осуществляется вручную (обеспечивает II категорию надежности электроприемников.) с помощью ручки рубильника выведенной на дверь специально обученного электротехнического персонала, обслуживающего ВРУ с группой допуска по электробезопасности не ниже 3 группы.

Переключение производится РУБИЛЬНИКОМ с обеспечением видимого разрыва.

Окошки в корпусе выключателей нагрузки позволяют визуально проверить положение контактов в соответствии с 4.2.128.ПУЭ. (Со стороны низшего напряжения трансформатора рекомендуется устанавливать аппарат, обеспечивающий видимый разрыв.) и позволяющим производить коммутацию аппаратов управления под нагрузкой. Выключатели нагрузки АББ удобны в эксплуатации и рассчитаны на номинальные рабочие токи при Uе до 1000 В для различных категорий применения, в том числе тяжелых режимов двигательных нагрузок (АС-23А).

В данном режиме их отключающая способность составляет до 8хIном. При этом устройства способны выдерживать токи К3 до 100 кА, благодаря электродинамическому компенсатору.

Защита от токов короткого замыкания и перегрузки осуществляется с помощью Плавкой вставки.

Динамические нагрузки сети и её потребителей зависят от пропущенной энергии (i2t) при КЗ. Плавкие вставки обеспечивают самую высокую защиту по сравнению с другими возможными решениями при высоких показателях тока КЗ.

Это становится особенно важно при увеличении напряжения и предполагаемой силе тока при коротком замыкании. Ввиду того что плавкий элемент вставки заключен в цилиндр, он не подвергается воздействию окружающей среды. В результате этого защитные характеристики плавкой вставки с годами не меняются

В результате этого защитные характеристики плавкой вставки с годами не меняются.

Плавкие вставки помещены в корпус XLP обеспечивающий защиту от прикосновения к токоведущим частям и защитой от воздействия окружающей среды IP30.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:

При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и ).

Сеть однофазного типа

К такой цепи может подключаться только рубильник двухполюсного варианта изготовления. В конструкции должен быть блок питания со значением рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.

Особенностью является одновременное применение счетчиков, хотя переключатели в данной модификации задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна применяться исключительно медь, как это видно на фото перекидного рубильника.

Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций. Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.

Это интересно: Для чего нужен и как сделать змеевик для самогонного аппарата своими руками

Щит освещения (ЩО)

В ЩО происходит распределение осветительной нагрузки, это актуально в офисных и административных зданиях. На подобных объектах производится разделение электрической нагрузки на силовую часть (розеточные группы, отдельные устройства вентиляции и кондиционирования и т.п.) и непосредственно освещение.

Пример ЩО с замком.

В заключение стоит добавить, что монтаж распределительных электрических щитов на любом объекте электроснабжения производится строго в соответствии с электрической частью строительного проекта. Проектная документация предусматривает необходимое количество РЩ, их внутреннюю схему и места установки.

Реверсивный рубильник abb ot40f3с 40а схема подключения

В отличии от автоматического включения резерва – АВР, с помощью реверсивного (перекидного) рубильника происходит ручное включение резерва. То есть, если в городской линии нет напряжения необходимо вручную запустить генератор и переключить его, когда в городской линии напряжение появляется необходимо вручную переключить на линию города и выключить генератор.

Особенность перекидных рубильников заключается в том, что переключение происходит с разрывом цепи, они имеют три позиции: I – 0 – II, или: городская линия – 0 – генератор.

На сегодняшний день, для ручного включения резерва частного дома, почти всегда используются реверсивные (перекидной, модульный) рубильники фирмы ABB.

При электромонтаже в частных домах достаточно двух типов: ABB OT63F3C и ABB OT40F3C, соответственно на 63А и 40А.

Для примера показана схема подключения для трёхфазной схемы электропроводки дома и однофазного генератора.

Эти устройства выпускаются для трёхфазных сетей, но их, без проблем, возможно использовать и в однофазных схемах электропроводки.

Реверсивный рубильник АВВ – модульный, это компактное, современное и надежное устройство. Монтаж возможен в любом щитке на DIN-рейку.

В дачных массивах, на садовых участках, в частном секторе и подобных местах актуальны частые перебои с электричеством. Тут могут отключить свет на час, на целый день или на более длительное время. Это создает не мало проблем, так как человек уже не представляет себе жизнь без электричества. У него дома работают: холодильник, телевизор, освещение комнат, насос для полива огорода и тому подобное.

В таких места очень популярны бензиновые электростанции. Отключили свет – завел бензогенератор и дальше радуешься жизни. Электростанцию необходимо подключать к распределительному щиту через специальную выведенную розетку. Ниже я рассматриваю схему распределительного щита с переключателем «сеть-генератор», который позволяет перейти на электропитание от бензогенератора при пропадании внешней сети и обратно.

Здесь рассматриваю ручное переключение, которое осуществляется с помощью реверсивного рубильника. На всех схемах изображен переключатель фирмы ABB OT40F3C. Это качественный и надежный реверсивный рубильник. У него три положения:

• ручка повернута влево – замкнуты контакты его левой части, а в правой части разомкнуты;
• ручка в вертикальном положении – разомкнуты все контакты (и справа и с лева);
• ручка повернута вправо – замкнуты контакты его правой части, а в левой части разомкнуты.

Если написанное не совсем понятно, то посмотрите самую последнюю схемку и вы сразу поймете как он работает.

Стоит отметить, что если вы будете брать такой реверсивный рубильник на больший ток, то ручка для переключения в комплект не входит. Ее нужно покупать отдельно.

Ниже представлена простая однофазная схема распределительного щита с переключателем «сеть-генератор». Для небольшой дачи или садового домика этого предостаточно. Если у вас большой дом, то тогда тут нужно пересмотреть номиналы входного автомата и увеличить число групповых линий. Тут все индивидуально.

В таких щитках очень удобно использовать индикатор сети. Например, сигнальную лампу ЛС-47. Для чего она здесь нужна? Допустим отключили свет и вы завели электростанцию. Все работает.

Дальше как определить появилось ли в сети напряжение или нет? Не будете же вы каждые полчаса бегать к распредщитку и индикатором проверять дали свет или нет. Это не удобно и со временем забывается. Так можно упустить этот момент и «сидеть» на бензогенераторе до вечера. А бензин нынче дорогой.

В такой ситуации индикатор напряжения сети вам сразу покажет, когда дадут свет

Он просто засветится и вы сразу на него обратите внимание. Его хорошо видно из далека даже через прозрачную крышку щитка

Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети.

Ниже представлена та же самая схема распределительного щита, но уже с сигнальной лампой ЛС-47.

Если вы хотите защитить себя и дачу от утечек тока, то необходимо установить УЗО. Ниже представлена схема с одним общим защитным устройством. Если вы хотите большего, то смело в бой. Тут можно фантазировать до бесконечности.

Для большего понятия работы такой схемы я красными линиями схематично показал состояние контактов реверсивного рубильника и красными стрелками показал направление тока.

Ниже представлена работа от внешней сети.

А тут уже представлена работа от бензогенератора.

А это уже две схемки работы данного распределительного щита в одной. Вроде как мультик получился. Нравится?

По просьбам посетителей сайта ниже выкладываю 3-х фазную схему электрощита с переключателем «сеть-генератор»

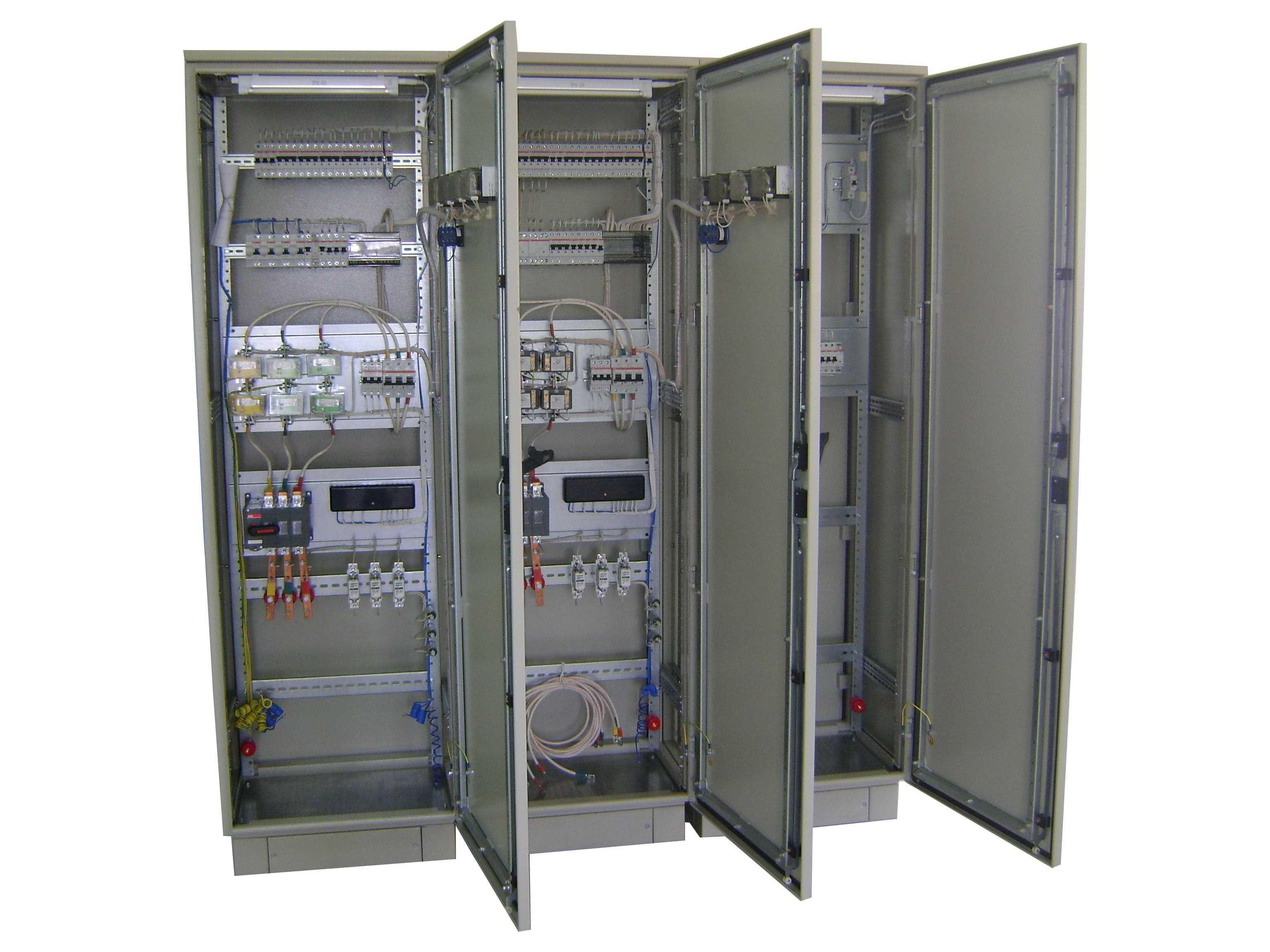

Что входит в комплект ВРУ

Строение приборов, предназначенных для жилых домов, отличается от такового у промышленных вариантов. Однако все модели комплектуются панелями распределения и ввода.

Для производств

Крупные предприятия потребляют большое количество энергии. Поэтому в роли ВРУ выступают распределительные шкафы. Они снабжаются автоматами А37 или АВМ. Односторонние панели монтируют возле стен. Двусторонние варианты размещают на расстоянии не менее 80 см.

Иногда устройства состоят из нескольких модулей. Это означает, что блок автоматов, счетчиков или предохранителей устанавливается отдельно.

Для общественных зданий

Мощность вводных компонентов рассчитана на 250, 400 или 630 А. Чаще всего для сборки таких систем применяют панели ВП, ВА, ВР.

Комплектация оборудования бывает разной:

• с использованием систем освещения мест общего пользования (применяются в качестве выделенных линий);
• с автоматами на ответвлениях;
• с применением средств отдельного учета потребляемой энергии.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

• Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
• Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ

Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения

Конфигурация любого вводного устройства здания зависит от категории электроснабжения.

По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.

Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.

1 III категория элекроснабжения.

Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения

Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление. Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.

2 II категория элекроснабжения.

При проектировании вводного устройства по II категории можно выделить две основные схемы.

Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель

Эта схема отличается от предыдущей лишь вводным отключающим аппаратом. Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3. Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.

Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели

Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях типа ВР 32 на два направления.

3 I категория элекроснабжения.

Существует много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.0 и АВР 3.1.

Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель

В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.

Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели

Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.

P.S. 1 В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт. 2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.

Советую почитать:

Как делать электрику в квартирах со свободной планировкой?

Проектирование системы уравнивания потенциалов в системе TN

Альтернатива кабельным лоткам

Ширина просеки для ВЛ 10кВ

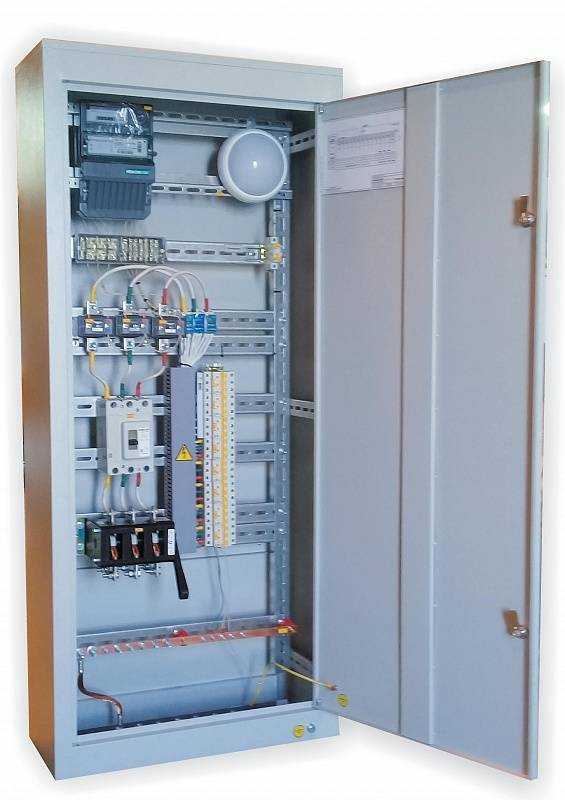

Вводно-распределительное устройство (ВРУ).Виды и применение

Название вводно-распределительное устройство (ВРУ) говорит о том, что оно монтируется на вводе электросетей нескольких потребителей, распределяет по ним электроэнергию, позволяет выполнить автоматическое отключение электроэнергии в случае возникновения неисправностей и замыканий. С помощью ВРУ удобно отключать электрическую цепь в доме при производстве ремонтных работ, или на время длительного бездействия электрической цепи.

В многоэтажных жилых домах такую систему ввода монтируют в тамбурах или на лестничных клетках. В небольших двухэтажных домах такое устройство ввода электроэнергии размещают на внешней стороне дома. На заводах такие устройства монтируют в цехе или на наружной стене производственного корпуса. Обычно вводно-распределительное устройство применяется для переменного тока напряжением 220 или 380 В.

Разновидности ВРУ

Устройства распределения и ввода электричества классифицируются по различным признакам: числу защитных и других приборов, размерам, силе тока. В некоторых образцах отведено особое место для счетчиков энергии, а также есть приборы, контролирующие работу освещения. Электрические автоматы, находящиеся в корпусе ВРУ, служат для автоматического аварийного обесточивания цепей.

По назначению и особенностям устройства ВРУ делятся на следующие разновидности:

• Вводные системы , отвечающие за прием электроэнергии.
• Распределительный тип , предназначенный для распределение и учет данных.
• Вводно-распределительные системы , одновременно выполняющие функции двух предыдущих типов.

По токовой нагрузке на:

• 250 ампер.
• 400 ампер.
• 630 ампер.

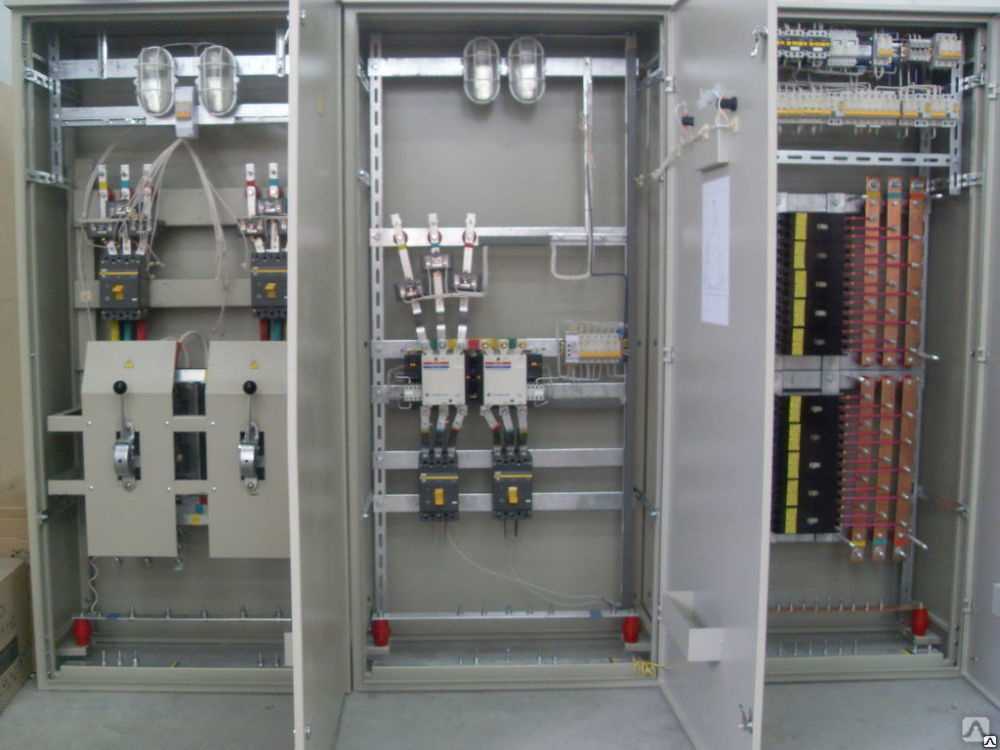

Конструктивные особенности

По габаритам эти устройства значительно отличаются, так как многое зависит от мощности подключаемых потребителей. В свою очередь этот показатель связан с количеством потребителей, которым необходима электроэнергия.

Вводно-распределительное устройство принадлежит к группе электротехнических устройств, в состав которых входят разные приборы. ВРУ не только принимает энергию, но и распределяет ее по объектам. На каждом большом жилом доме должно быть установлено отдельное ВРУ.

Если главный объект состоит из дополнительных отдельных потребителей, то дополнительно монтируют отдельные ВРУ на каждый объект.

Оборудование и приборы ВРУ размещаются в металлических шкафах, которые состоят из следующих частей:

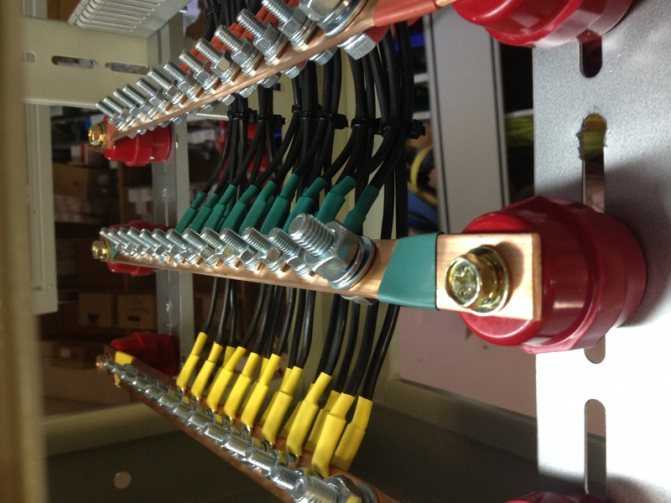

• К медным шинам провода подключаются болтовым соединением. Для повышения надежности контакта силовых цепей дополнительно применяют пружинные шайбы. Фазная шина должна иметь отверстия для подключения проводников фаз потребителей. К нулевой шине, имеющей аналогичные отверстия, подключают рабочие нулевые проводники, отходящие к потребителю.
• Вводной автомат служит для подключения кабеля питания. Параметры автомата определяется в соответствии с проектом электроснабжения.
• Плавкие предохранители могут устанавливаться вместо автомата ввода, предназначены для тех же целей. Их номинал выбирается также, в соответствии с величиной нагрузки.
• Защитный автомат ввода защищает электрическую проводку бытовой сети от чрезмерных нагрузок, замыканий, а также для выполнения отключения электроэнергии для технического обслуживания сети.
• Ограничители напряжения или разрядники. Они устанавливаются после автомата ввода. Если возникают импульсные перенапряжения, то разрядник срабатывает. При этом на защитную шину подается фазное напряжение, вследствие чего срабатывает защита распределительного устройства.

• Группа автоматов для отдельных сетей. Главной задачей этих автоматов является распределение электричества по отдельным группам. Каждая группа обслуживает отдельную комнату в квартире, освещению и другим разным потребителям, требующим отдельной защиты. При необходимости устанавливают устройства защитного отключения. Автоматы подключают с учетом равномерной нагрузки для всех фаз. Количество автоматов на каждой фазе определяют по наибольшей нагрузке подключаемых сетей.

• Провода и клеммники для выполнения различных подключений. Провода должны иметь цвет изоляции по назначению: фаза – красный провод, нулевой провод – голубой цвет, заземление – желто-зеленый цвет. На концах проводов должна быть маркировка. Шины фаз должны быть окрашены в разные цвета. Проводники должны иметь изоляцию, соответствующую напряжению 660 вольт. В месте введения проводов в вводно-распределительное устройство они заключаются в проходные втулки для надежности изоляции.
• Приборы учета потребления электроэнергии. Приборы учета, установленные в этих устройствах, дают возможность контролировать потребление электричества и оптимальное распределение нагрузок в разных цепях.
