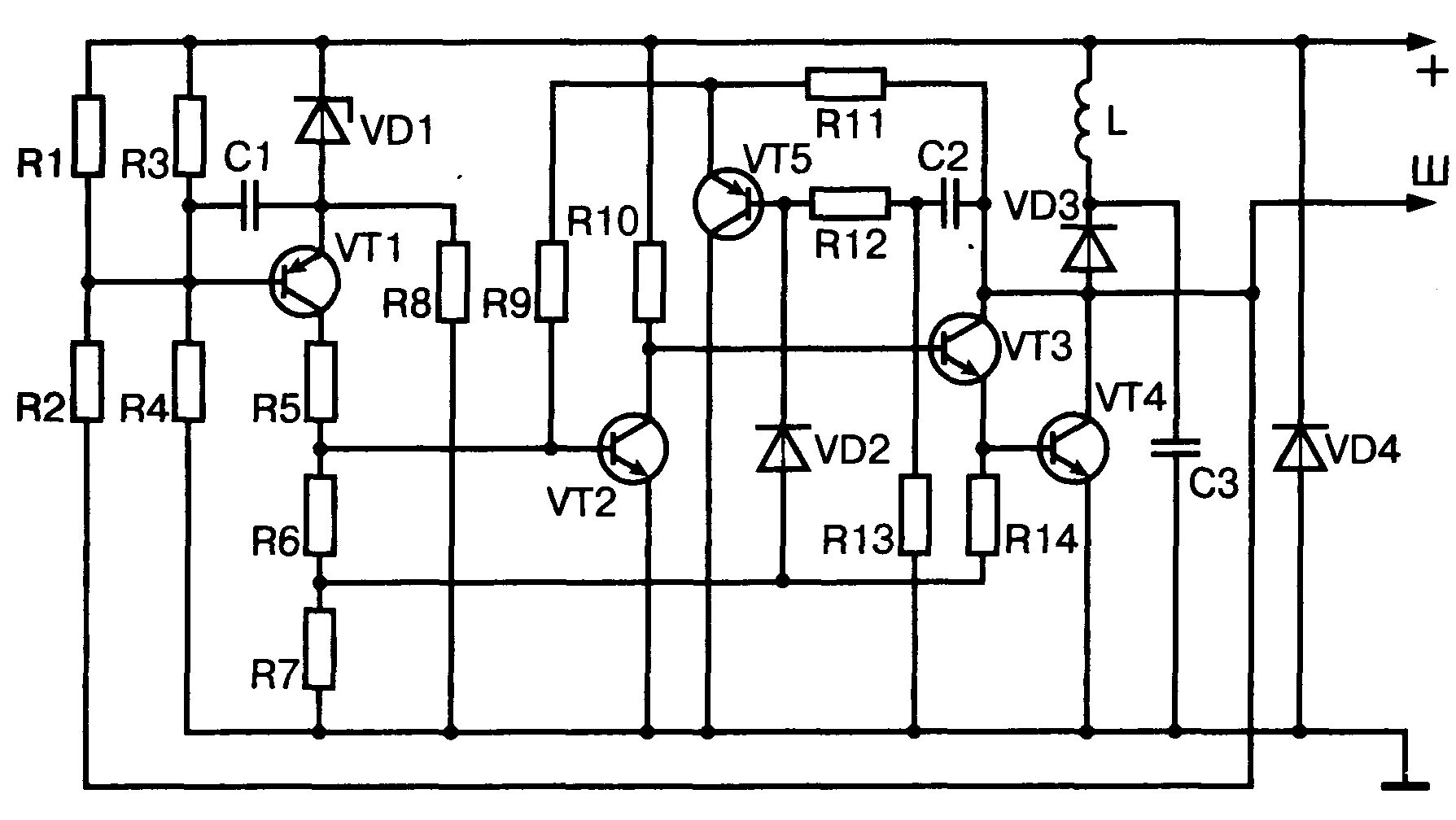

Схема реле-регулятора напряжения

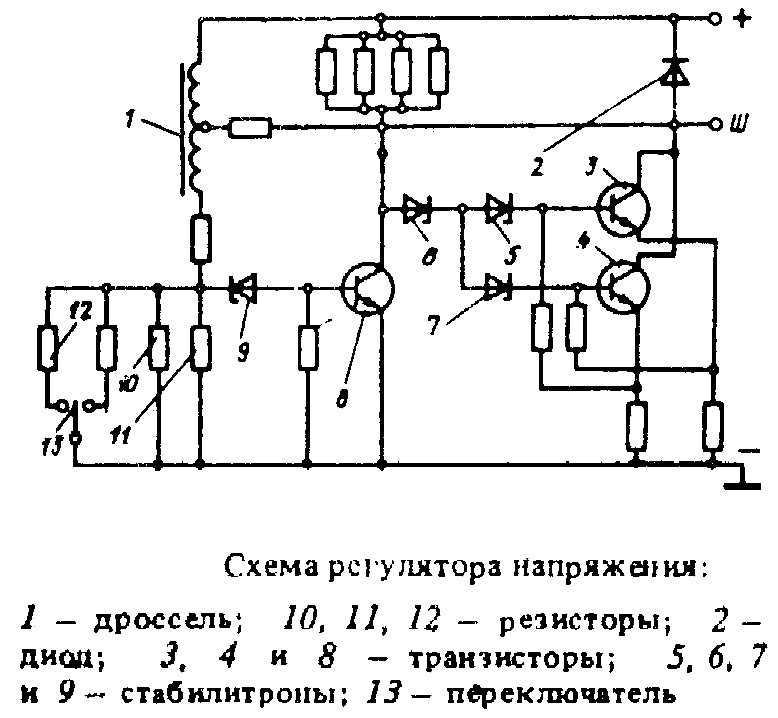

Реле регулятор ваз 2101 схема подключения

Из каких элементов состоит автомобильный генератор

Основа – это корпус, иначе он называется статором. Это неподвижная часть любой электрической машины. В статоре имеется обмотка. В автомобильных генераторах она состоит из трех частей. Все дело в том, что на выходе генерируется трехфазное переменное напряжение, значение его – около 30 Вольт. Причина использования такой конструкции – уменьшение пульсаций, так как фазы перекрывают друг друга, в результате появляется после выпрямителя постоянный ток. Для преобразования напряжения используются шесть полупроводниковых диодов. Они имеют одностороннюю проводимость. Если произойдет пробой, то определить это при помощи тестера достаточно просто.

Но не будет на выходе статорной обмотки напряжения, если не учесть одно условие – необходимо магнитное поле, причем движущееся. Сделать его несложно, достаточно на металлическом якоре намотать обмотку и подать на нее питание. Но теперь возникает вопрос о стабилизации напряжения. Делать это на выходе нет смысла, так как элементы потребуются очень мощные, ведь токи большие. Но тут приходит на помощь конструкторам одна особенность электрических машин – если на роторную обмотку подать стабилизированное напряжение, то магнитное поле не будет изменяться. Следовательно, на выходе генератора также стабилизируется напряжение. Так же работает и генератор ВАЗ 2107, регулятор напряжения которого функционирует на тех же принципах, что и у «десяток».

Признаки неисправности

«Симптомы», в результате которых потребуется проверить или произвести ремонт регуляторного устройства:

  • при активации зажигания на контрольном щитке появляется световой индикатор разряженного аккумулятора;
  • значок на приборной панели не пропадает после запуска двигателя;
  • яркость свечения оптики может быть слишком низкой и увеличиваться при повышении оборотов коленвала и нажатии на педаль газа;
  • силовой агрегат машины с трудом запускается с первого раза;
  • АКБ автомобиля часто разряжается;
  • при увеличении числа оборотов ДВС более двух тысяч в минуту лампочки на контрольном щитке отключаются автоматически;
  • динамические свойства транспортного средства снижаются, что особенно явно проявляется на повышенных оборотах коленвала;
  • возможно закипание аккумулятора.

Модернизация регулятора напряжения

Это еще один вариант улучшить качество работы реле и устойчивость его к переходным моментам. За основу взято стандартное реле 50.3702-01, в схему которого добавили всего один резистор и конденсатор.

На схеме доработка обозначена красным цветом и, как видно, не требует больших усилий и особого опыта в радиоэлектронике. При увеличении напряжения в бортовой электросети, конденсатор С2 начинает заряжаться. При это часть тока протекает через базу транзистора VT1 и по величине пропорционален скорости роста напряжения. Это приводит к открытию транзистора VT1 и закрытию транзисторов VT2 и VT3. При этом происходит спад тока в катушке возбуждения, причем более ранний, чем без дополнительной установленной цепи. Это позволяет значительно уменьшить колебания напряжения в сети или вовсе их исключить. То же самое касается и снижения напряжения. Другими словами, рамки допустимого напряжения сужаются, а плавность стабилизации повышается.

На данной схеме также можно внедрить еще одно рациональное предложение. Как известно, выходное напряжение генератора оптимизируется в зависимости от окружающей температуры и зимой должно быть выше на 0,8 В, достигая где-то 14,6 В. По стандарту сезонная подстройка выполняется снятием или установкой перемычек S1, S2 и S3. Установка перемычек исключает из схемы резисторы R1, R2 и R3 и напряжение на выходе возрастает. При снятии перемычек транзисторы снова включаются в работу и напряжение падает. Чтобы этого не делать, упомянутые транзисторы можно заменить одним подстроечным и регулировать выходное напряжение проще и с большей точностью.

Твердотелки – надо ли их использовать?

Для начала рассмотрим также целесообразность применения таких реле. Например, реальный случай:

Другой случай, когда такие реле не нужны:

О перегрузках и защите твердотельных реле будет подробно сказано ниже, а в данном случае целесообразно применить обычный контактор, который прекрасно справляется с перегрузкой и стоит в 10 раз дешевле.

Поэтому, за модой гнаться не стоит, а лучше применить трезвый расчет. Расчет по току и по финансам.

Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт! Но не так всё просто, подробности будут ниже.

Неисправности

Чаще всего реле-регулятор выходит из строя по следующим причинам:

  1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
  2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
  3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
  4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Как самому проверить реле регулятор

Для проверки исправности работы реле регулятора можно снять устройство с автомобиля. Вторым способом будет диагностика прямо на машине. Для выполнения работ понадобится контрольная лампа и тестер-мультиметр.

Также заранее необходимо подготовить специальный блок питания или зарядное устройство, провода, а также убедиться в том, что аккумулятор находится в рабочем состоянии.

  1. Чтобы проверить реле регулятор нужно выставить на мультиметре режим вольтметра для возможности измерить постоянный ток в рамках от 0 до 19 вольт.
  2. Далее производится подключение щупов мультиметра к «полюсам» батареи на заглушенном моторе. Зафиксируйте данные, которые показывает вольтметр. Напряжение должно быть от 12 до 12,5 вольт. После этого двигатель запускается, а показания вольтметра снова фиксируются. В норме должно наблюдаться повышение значений после запуска ДВС до средних 13-13,5 вольт.
  3. Дополнительно стоит учесть, что с ростом оборотов мотора напряжение также должно расти. В среднем диапазоне этот показатель составляет около 14 вольт, на высоких оборотах доходит до 14,5.

Главным признаком, который указывает на неисправность реле регулятора, является одинаковое напряжение как до, так и после запуска мотора. Например, на заглушенном двигателе АКБ выдавал 12 вольт и этот показатель не изменился на заведенном ДВС. Добавим, что нужно исключить другие возможные причины отсутствия зарядки батареи, после чего реле регулятор снимается с автомобиля для дальнейшей проверки.

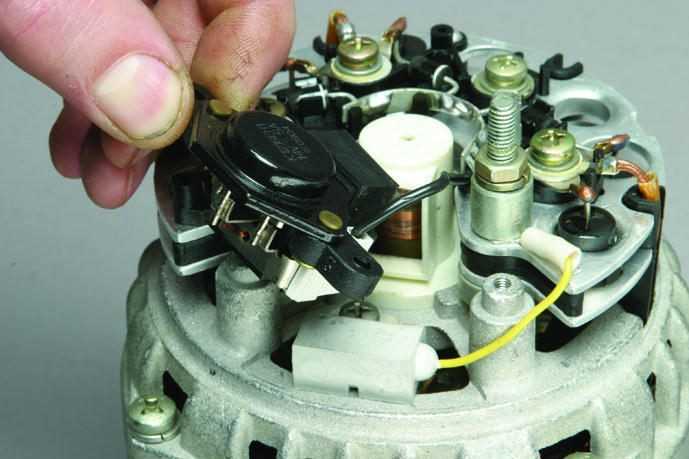

Снятие реле регулятора для проверки

Начнем с того, что в современных авто щётки генератора зачастую объединяются конструктивно с самим реле. Получается, реле регулятор выступает составным элементом щеточного узла и крепится в задней части автомобильного генератора (в области контактных колец якоря). Для снятия реле откручиваются крепежные болты и снимаются клеммы, после чего реле извлекается.

  1. Проверка осуществляется при помощи тестера, лампочки на 12 вольт с патроном и нескольких проводов, которые имеют клеммы. Дополнительно понадобится указанный выше блок питания, который выдает до 20 вольт. Также вместо блока можно воспользоваться зарядным устройством, которое имеет функцию регулировки тока. Необходимо отдельно учесть, что зарядное устройство может не выдавать постоянный ток при отсутствии нагрузки. В этом случае к нему нужно дополнительно подключить АКБ, то есть дать нагрузку на ЗУ.
  2. Далее провода и лампа через реле подключаются к «плюсу» и «минусу» соответственно, после чего включается зарядное устройство. Контрольная лампочка должна загореться. Затем напряжение повышается при помощи регулятора тока на ЗУ, параллельно фиксируются показания тестера (или происходит отслеживание по вольтметру на самом ЗУ при его наличии).
  3. Горение лампочки должно продолжаться до того момента, пока вольтметр не покажет напряжение более 14,5 вольт. После превышения этой отметки лампочка должна гаснуть. Уменьшение напряжения приведет к повторному загоранию контрольной лампы.

Принцип работы реле регулятора

Благодаря встроенным резисторам и специальным схемам реле получает возможность сравнивать величину вырабатываемого генератором напряжения. После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.

Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

Переключатель лето/зима

Вне зависимости от сезона и температуры воздуха работа генератора всегда стабильна. Как только его шкив начинает вращаться, электроток вырабатывается по умолчанию. Однако зимой внутренности аккумулятора замерзают, он восполняет заряд значительно хуже, чем летом.

Ничего необычного в этом переключателе нет, это лишь грубые настройки реле регулятора, позволяющие повысить до 15 В напряжение на клеммах аккумулятора.

Подключение в бортовую сеть генератора

Если при замене генератора вы подключаете новый прибор самостоятельно, необходимо учесть нюансы:

  • вначале следует проверить целостность и надежность контакта провода от кузова машины к корпусу генератора
  • затем можно подсоединять клемму Б реле регулятора с «+» генератора
  • вместо «скруток», начинающих греться через 1 – 2 года эксплуатации, лучше использовать пайку проводов
  • заводской провод нужно заменить кабелем сечения 6 мм2 минимум, если вместо штатного генератора монтируется электроприбор, рассчитанный на ток больше 60 А
  • амперметр в цепи генератор/аккумулятор показывает, мощность какого источника электроснабжения в данный момент выше в бортовой сети

Амперметры – нужные приборы, с помощью которых можно определить заряд АКБ и работоспособность генератора. Без особых причин не рекомендуется убирать их из схемы.

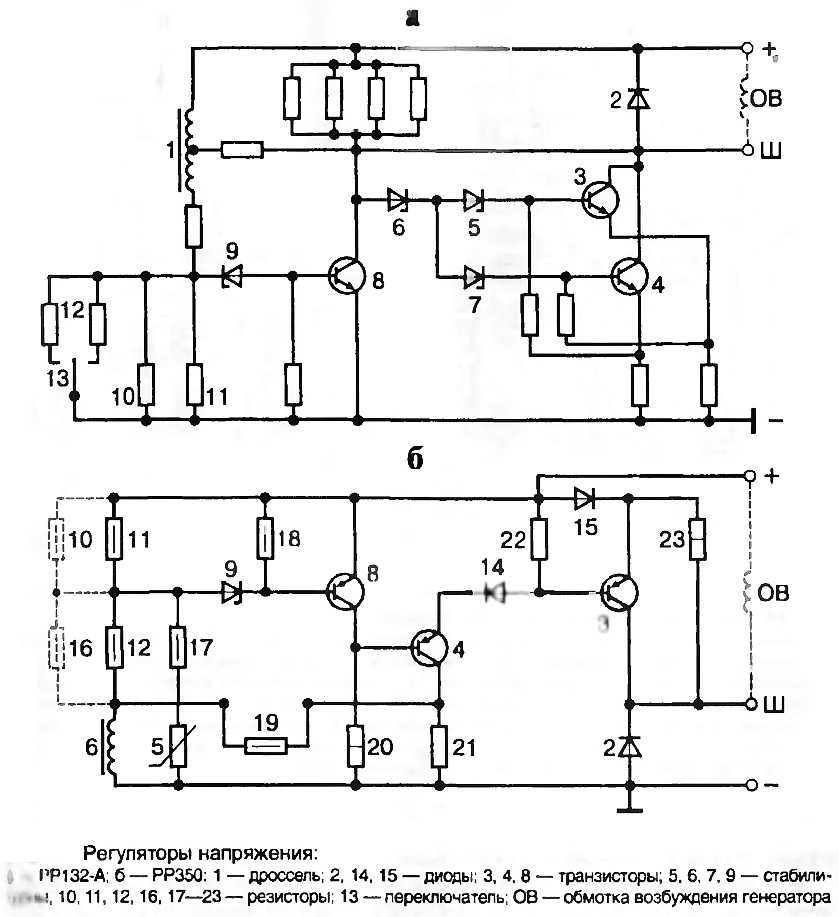

Схемы подключения регулятора выносного

Монтируется выносное реле регулятора напряжения генератора только после выяснения, в разрыв какого провода оно должно быть подключено. Например:

  • на старых РАФ, Газелях и «Бычках» используются реле 13.3702 в полимерном или стальном корпусе с двумя контактами и двумя щетками, монтируются в «–» разрыв цепи, клеммы всегда промаркированы, «+» обычно берется с катушки зажигания (Б-ВК клемма), контакт Ш регулятора соединяется со свободной клеммой щеточного узла
  • в «жигулях» применяются реле регуляторы 121.3702 белого и черного цвета, существуют двойные модификации, в которых при выходе из строя одного прибора работа второго устройства продолжается простым переключением на него, монтируется в разрыв «+» клеммой 15 к выводу катушки зажигания Б-ВК, к щеточному узлу крепится проводом клемма 67

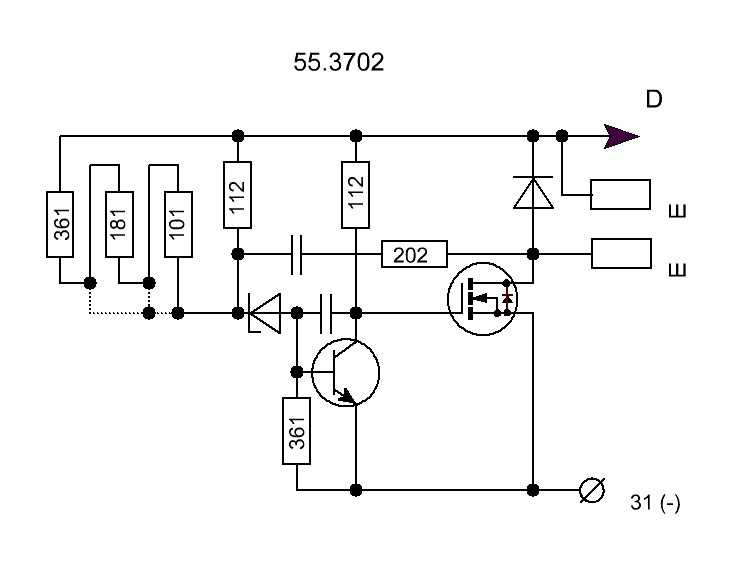

Встраиваемые реле-регуляторы автолюбители называют «шоколадками», маркированными Я112. Они монтируются в специальные щеткодержатели, прижимаются винтами и защищаются дополнительно крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточный узел, полная маркировка Я212А11, подключаются к замку зажигания. Если владелец меняет штатный генератор на старом отечественном ВАЗ на устройство переменного тока от иномарки или современной Лады, подключение производится по другой схеме:

  • вопрос крепления корпуса автолюбитель решает самостоятельно
  • аналогом клеммы «плюс» здесь служит контакт В или В+, его включают в бортовую сеть через амперметр
  • выносные реле регуляторы здесь обычно не используются, а встраиваемые уже интегрированы в щеточный узел, из них выходит единственный провод с маркировкой D либо D+, который подсоединяется к замку зажигания (к клемме катушки Б-ВК)

Для дизельных ДВС в генераторах может присутствовать клемма W, которая присоединяется к тахометру, ее игнорируют при установке на авто с бензиновым мотором.

Проверка подключения

После установки трехуровневого или иного реле-регулятора необходима проверка работоспособности:

  • двигатель заводится
  • напряжение в бортовой сети контролируется на разных оборотах

После установки генератора переменного тока и подключения его по вышеприведенной схеме владельца может ожидать «сюрприз»:

  • при включении ДВС запускается генератор, измеряется напряжение на средних, больших и малых оборотах
  • после выключения зажигания ключом …. двигатель продолжает работать

В этом случае заглушить ДВС можно либо сняв провод возбуждения, либо отпустив сцепление с одновременным нажатием тормоза. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Проблема решается установкой в разрыв возбуждающего провода лампочки:

  • она горит при незапущенном генераторе
  • гаснет после его запуска
  • проходящий через лампу ток недостаточен, чтобы возбудить обмотку генератора

Эта лампа автоматически становится индикатором наличия зарядки АКБ.

Проверка работоспособности генератора ВАЗ 2101

Выход и строя генератора — ситуация довольно неприятная. Специалисты рекомендуют периодически (не реже двух раз в год) проводить оценку его работоспособности для определения оставшегося ресурса.

Это можно сделать как на стенде в СТО, так и с помощью осциллографа. Однако не менее точные результаты можно получить и в гаражных условиях с помощью обычного мультиметра.

Проверка генератора мультиметром

Для проверки генератора можно использовать как аналоговый, так и цифровой мультиметр.

Алгоритм проверки предельно прост и заключается в выполнении следующих действий.

  1. Мультиметр устанавливается в режим измерения постоянного тока.
  2. Прибор подсоединяется к клеммам аккумулятора. На неработающем двигателе он должен показывать от 11.9 до 12.6 В.
  3. Помощник из салона заводит двигатель и оставляет работать на холостом ходу.
  4. В момент запуска двигателя регистрируются показания мультиметра. Если напряжение резко упало, ресурс генератора незначителен. Если же напряжение, напротив, подскочило (примерно до 14.5 В), то избыточный заряд в ближайшем будущем приведёт к выкипанию АКБ.

Первые признаки неисправности реле-регулятора

Как проверить реле-регулятор генератора. Основным признаком отклонения выходного напряжения генератора является затрудненный пуск двигателя. Особенно часто это проявляется в холодное время года. Проверьте аккумуляторную батарею. Она должна быть чистой и сухой. На ней не должно быть белых выделений. Если они присутствуют, то возможно регулятор вышел из строя, и идет перезаряд батареи, вызывая закипание электролита.

На автомобиле наблюдается слишком яркое свечение ламп накаливания. При этом они часто перегорают. В салоне авто стоит запах горелой проводки. Нередки случаи перегорания предохранителей. При включенных фарах яркость света напрямую зависит от частоты оборотов двигателя. Все это говорит о том, что, возможно, вышел из строя стабилизатор напряжения. А попросту регулятор. Кстати, затрудненный пуск двигателя может наблюдаться как при избыточном, так и недостаточном напряжении.

Следите за контрольной лампочкой зарядного тока. Она находится на щитке приборов. Загорается красным цветом с символикой аккумулятора. Может гореть либо в полный накал, либо половина накала. При запущенном двигателе это говорит о неисправности генератора.

Электрическая неисправность генератора может проявляться тремя способами:

  1. Полное отсутствие какого-либо напряжения.
  2. Сильно заниженное напряжение.
  3. Сильно завышенное напряжение.

​При любой из выше перечисленных неполадок в первую очередь рекомендуется проверить работоспособность реле-регулятора генератора.

Разновидности реле регуляторов

Прежде, чем произвести самостоятельный ремонт устройства регулирования напряжения, необходимо учесть, что существует несколько типов регуляторов:

  • внешние – повышают ремонтопригодность генератора
  • встраиваемые – в пластину выпрямителя или щеточный узел
  • регулирующие по минусу – появляется дополнительный провод
  • регулирующие по плюсу – экономичная схема подключения
  • для генераторов переменного тока – нет функции ограничения напряжения на обмотку возбуждения, так как она заложена в самом генераторе
  • для генераторов постоянного тока – дополнительная опция отсечения АКБ при неработающем ДВС
  • двухуровневые – морально устарели, применяются редко, регулировка пружинами и небольшим рычагом
  • трехуровневые – дополнены специальной платой сравнивающего устройства и сигнализатором согласования
  • многоуровневые – в схеме имеются 3 – 5 добавочных резисторов и система слежения
  • транзисторные – в современных авто не используются
  • релейные – улучшенная обратная связь
  • релейно-транзисторные – универсальная схема
  • микропроцессорные – небольшие габариты, плавные регулировки нижнего/верхнего порога срабатывания
  • интегральные – встраиваются в щеткодержатели, поэтому заменяются после истирания щеток

Реле генераторов постоянного тока

Таким образом, схема подключения регулятора напряжения при эксплуатации генератора постоянного тока сложнее. Поскольку в стояночном режиме авто, когда ДВС заглушен, необходимо отключить генератор от АКБ.

При диагностике проверка реле происходит на выполнение трех его функций:

  • отсечка аккумулятора во время стоянки машины
  • ограничение максимального тока на выходе генератора
  • регулировка напряжения для обмотки возбуждения

При любой неисправности требуется ремонт.

Реле генераторов переменного тока

В отличие от предыдущего случая диагностика своими руками регулятора генератора переменного тока немного проще. В конструкцию «автомобильной электростанции» уже заложена функция отсечки питания во время стоянки от АКБ. Остается проверить лишь напряжение на обмотке возбуждения и на выходе с генератора.

Если в машине стоит генератор тока переменного, его невозможно завести разгоном с горки. Так как остаточного намагничивания на возбуждающей обмотке здесь нет по умолчанию.

Встроенные и внешние регуляторы

Для автолюбителя важно знать, что измеряют и начинают регулировать напряжение реле в конкретном месте их установки. Поэтому встроенные модификации воздействуют непосредственно на генератор, а выносные «не знают» о его наличии в машине

Управление по «+» и «–»

В принципе схемы управления по «минусу» и «плюсу» отличаются лишь схемой подключения:

  • при монтаже реле в разрыв «+» одна щетка подключается к «массе», другая к клемме регулятора
  • если же подключить реле в разрыв «–», то одну щетку нужно подключить к «плюсу», другую к регулятору

Однако в последнем случае появится еще один провод, поскольку реле напряжения является устройством активного типа. Для него необходимо индивидуальное питание, поэтому «+» нужно подвести отдельно.

Двухуровневые

На начальном этапе в машинах устанавливались механические двухуровневые регуляторы напряжения с простым принципом действия:

  • через реле проходит электрический ток
  • возникающее магнитное поле притягивает рычаг
  • сравнивающим устройством служит пружина с заданным усилием
  • при увеличении напряжения контакты размыкаются
  • на возбуждающую обмотку поступает меньший ток

Использовались механические двухуровневые реле в автомобилях ВАЗ 21099. Основным минусом являлась работа с повышенным износом механических элементов. Поэтому на смену этим приборам пришли электронные (бесконтактные) реле напряжения:

  • делитель напряжения собран из резисторов
  • стабилитрон является задающим устройством

Сложная схема соединения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти приборы.

Трехуровневые

Однако двухуровневые регуляторы, в свою очередь, так же уступили позиции более совершенным трехуровневым и многоуровневым приборам:

  • напряжение выходит с генератора на специальную схему через делитель
  • информация обрабатывается, действительное напряжение сравнивается с минимальным и максимальным пороговым значением
  • сигнал рассогласования регулирует силу тока, поступающего на возбуждающую обмотку

Более совершенными считаются реле с частотной модуляцией – в них нет привычных сопротивлений, зато увеличена частота срабатывания ключа электронного. Управление осуществляется логическими схемами.

Устройство и принцип работы

Как известно, основное предназначение генераторного устройства заключается в преобразовании механической энергии в электрическую. Благодаря этому узел восстанавливает емкость аккумуляторной батареи, а также позволяет питать все электрооборудование в автомобиле. Генераторное устройство находится в передней части силового агрегата и приводится в движение коленвалом.

Подробнее об основных элементах и принципе действия:

  1. Роторный механизм. Этот элемент представляет собой вал с установленной обмоткой возбуждения. Обе половины данной обмотки находятся в противоположных полюсных половинах узла. Роторный механизм приводится в движение благодаря ременной передаче привода.
  2. Контактные кольца используются для запитки обмотки.
  3. Статорный механизм — состоит из обмотки и сердечника. Этот элемент предназначен для выработки тока переменного значения. Выработанный механизмом ток через кольца подается дальше по электроцепи.
  4. Для того, чтобы выработанный ток возбуждения успешно попал на кольца, используются щетки. Эти элементы, как показывает практика, зачастую выходят из строя по причине износа.
  5. Выпрямительный блок. Этот компонент предназначен для преобразования переменного напряжения. Конструктивно данное устройство состоит из пластин с установленными диодными элементами. В зависимости от распиновки агрегата, схема подключения автомобильного генераторного устройства может включать в себя отдельную пару диодов обмотки. В данном случае напряжение не сможет проходить через аккумуляторную батарею при заглушенном моторе.
  6. Реле регулятора. Этот элемент предназначен для поддержания определенного уровня напряжения в бортовой сети в нормированных пределах. Реле регулятора напрямую влияет на частоту, а также продолжительность сигналов тока. Непосредственно сам регулятор конструктивно включает в себя контроллеры, а также исполнительные компоненты. Их назначение заключается в определении времени, на протяжении которого обмотка должна быть подключена к сети. Если реле регулятора по каким-то причинам выходит из строя, пропадает стабилизация поступающего напряжения на аккумуляторную батарею.
  7. Корпус устройства, в котором расположены основные детали и компоненты агрегата. Сам корпус обычно выполнен из алюминия, поэтому его вес относительно небольшой. Корпус установки позволяет оперативно рассеять тепло, в результате чего температурный режим не доходит до критической отметки. Также корпус является немагнитным (автор видео о принципе действия устройства — Михаил Нестеров).

Заключение

Сам по себе генератор представляет собой достаточно сложный по конструкции и принципу действия агрегат, работа которого во многом определяет работоспособность авто в целом. Из-за того, что узел питает все электрооборудование в автомобиле, он считается основным элементом в бортовой сети транспортного средства. При появлении первых признаков неисправности в его работе следует максимально быстро заняться диагностикой и устранением неполадок, поскольку это может привести к серьезным последствиям. Ремонт можно доверить специалистам или выполнить самостоятельно — на нашем сайте представлено множество статей на эту тему.
