Что такое емкость аккумулятора

Зависимость емкости от различных параметров

Определить емкость батареи автомобиля или других устройств можно при применении различных методов. Перед тем как проводить расчеты, нужно учитывать, что на показатель может оказывать влияние несколько различных факторов:

1. Состав электролита. Появление примеси может привести к существенному падению показателя емкости.
2. Объем активной массы. Химические процессы, которые проходят внутри конструкции, приводят к испарению жидкости. В результате этого масса электролита падает, увеличивается концентрация кислоты.
3. Уровень толщины и состояние пластины определяют длительность работы устройства и показатель емкости. Эксплуатация при малой массе электролита становится причиной повреждения пластин: они начинают осыпаться, толщина становится меньше. Кроме этого, попадающие мелкие частицы металла в состав жидкости становятся причиной возникновения мостиков между отдельными пластинами, что приводит к появлению короткого замыкания.

Емкость аккумулятора

Тут все очевидно: емкость АКБ означает то количество энергии, которое он может запасти и отдать в нагрузку. Для удобства (так как напряжение автомобильных батарей стандартизировано) емкость обозначается в ампер-часах. То есть, в теории аккумулятор на 60 ампер-часов должен быть способен отдавать в течение часа ток 60 ампер, 120 ампер – в течение получаса, и так далее. Однако на практике реальная емкость аккумуляторной батареи сильно зависит от потребляемого тока: чем он больше, тем меньше емкость. Поэтому при установке аккумулятора с небольшой емкостью он оказывается неспособен уверенно проворачивать стартер зимой, даже если номинальный ток холодной прокрутки у аккумулятора соответствует потребляемому стартером.

При исследованиях реального разряда аккумулятора была выведена простая формула – при произвольном токе разряда емкость равна произведению номинальной емкости на отношение номинального тока разряда к текущему, возведенное в степень p-1, где p – это число Пейкерта для конкретного АКБ (1,15-1,35 для свинцово-кислотных батарей). Номинальная же емкость рассчитывается по циклу длительного разряда малым током (10 или 20 часов). Приведем пару примеров для аккумулятора на 60 ампер-часов при самом пессимистичном значении p:

• при разряде током 10 ампер (скажем, не выключены фары) емкость батареи составит 60*(3/10)1,15-1=50 ампер-часов, или 5 часов работы до полного разряда. 3 — это номинальный ток разряда по 20-часовому циклу, 60/20=3;
•  при разряде током в 100 ампер (включен стартер) емкость составит уже 35 ампер-часов (!), упав почти вдвое, и такая нагрузка даже полностью заряженный аккумулятор «высосет» за 21 минуту Узнайте как сделать самому устройство для  зарядки аккумулятора.

Причем это время вновь теоретическое, при таких нагрузках реальное падение емкости гораздо больше, так как химические реакции на поверхностях пластин замедляются – электролит рядом с ними теряет плотность быстрее, чем в общем объеме. Таким образом, можно логично заключить, что, чем больше номинальная емкость батареи, тем дольше она сможет работать именно при стартерной нагрузке. Особенно это критично для автомобилей, где из-за компоновочных соображений устанавливаются компактные аккумуляторы, имеющие небольшую емкость – тут установка AGM или гелевой батареи, имеющих более высокую удельную емкость, сможет стать решением многих зимних проблем. Зависимость времени разряда при высоких нагрузках и номинальной емкости нелинейна, что демонстрирует график:

Как оценить емкость аккумулятора? Этот вопрос может стать интересен, когда батарея уже проработала несколько лет. Самый простой способ – это использование цифрового тестера аккумуляторов – такие приборы позволяют быстро рассчитать реальную емкость АКБ исходя из ее номинальных параметров, но подобные приборы недешевы.

В «домашних условиях» проще всего имитировать измерение емкости длительной нагрузкой – полностью зарядив батарею, подключаем к ней любой потребитель, потребляющий ток около 1/10 от числового значения емкости (т.е. для 65-амперного аккумулятора нужна нагрузка 6,5 А, или 78 Вт) и засечь время, за которое напряжение на клеммах батареи упадет до 10,8 В. Произведение тока нагрузки и времени и даст нам величину емкости. К примеру, 65-ваттная лампа (как самая доступная нагрузка близкого токопотребления) высаживала аккумулятор 6 часов, следовательно, его емкость можно считать равной 32,5 А*ч.

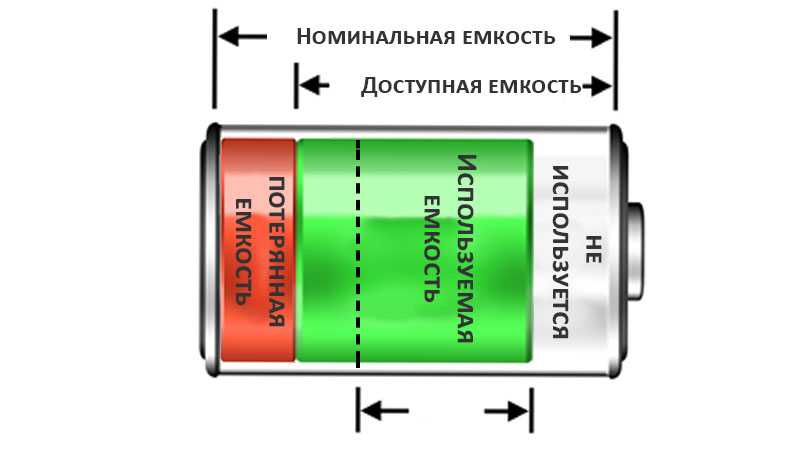

Различие номинальной и реальной емкости аккумулятора

Электрическая емкость аккумуляторной батареи состоит из номинальной и реальной. Номинальная электрическая емкость — это то количество энергии, которым батарея теоретически должна обладать в заряженном состоянии.

Данный параметр аналогичен емкости, например, стакана. Так же как в стандартный граненый стакан можно налить 200 мл воды, так и в батарею можно «закачать» лишь вполне определенное количество энергии. Но определяется это количество энергии не в момент заряда, а при обратном процессе (при разряде батареи) постоянным током в течение измеряемого промежутка времени до момента достижения заданного порогового напряжения.

Измеряется емкость в ампер-часах (А/ч или мА/ч) и обозначается буквой С. Значение номинальной емкости батареи, как правило, зашифровано в ее обозначении.

Реальное значение емкости новой батареи на момент ввода ее в эксплуатацию колеблется от 80 до 110% номинального значения и зависит от фирмы-изготовителя, условий и срока хранения, а также от технологии ввода в эксплуатацию. Нижний предел (80%) обычно рассматривается как минимально допустимое значение для новой батареи.

Теоретически батарея, например, номинальной емкостью 1000 мА/ч может отдавать ток 1000 мА в течение 1 ч, 100 мА — в течение 10 ч, или 10 мА — в течение 100 ч.

Практически же при высоком токе разряда номинальная емкость не достигается, а при низком токе — превышается. В процессе эксплуатации емкость батареи уменьшается. Скорость уменьшения зависит от типа батареи, технологии обслуживания в процессе работы, используемых зарядных устройств, условий и длительности эксплуатации.

Внутреннее сопротивление батареи определяет ее способность отдавать в нагрузку большой ток. Эта зависимость подчиняется закону Ома. При низком значении внутреннего сопротивления батарея способна отдать в нагрузку больший пиковый ток (без существенного уменьшения напряжения на ее выводах), а значит, и большую пиковую мощность, в то время как высокое значение сопротивления приводит к резкому уменьшению напряжения на выводах батареи при резком увеличении тока нагрузки. Это приводит к тому, что внешне хороший аккумулятор не может полностью отдать запасенную в нем энергию в нагрузку.

Внутреннее сопротивление

Внутреннее сопротивление — также достаточно важный параметр аккумулятора. Единицей измерения внутреннего сопротивления является миллиом (мОм). Сопротивление, в свою очередь, зависит от емкости одного элемента (банки) аккумулятора, числа этих элементов, типа аккумулятора, срока службы и условий работы. Определяется внутреннее сопротивление с помощью приборов-анализаторов.

Во время работы аккумулятора внутреннее сопротивление постепенно увеличивается. Если аккумулятор имеет сопротивление в целых 500 Ом, то можно сделать вывод о том, что он имеет весьма солидный возраст или просто неправильно использовался.

Большое внутреннее сопротивление приводит к повышенному расходу электроэнергии и, как следствие, к меньшему времени работы приборов, так как по закону Ома большое сопротивление значительно увеличивает потребляемый ток и одновременное падение напряжения. А при сильном падении напряжения подключенный электроприбор принимает аккумулятор за разряженный или же просто за тот, который не в состоянии работать. В результате аккумулятор не может выдать всю запасенную энергию, что значительно сокращает время работы электроприборов.

Саморазряд аккумулятора — это самопроизвольная утечка электроэнергии из заряженного аккумулятора в течение некоторого времени. Этому явлению подвержены практически все виды аккумуляторов, независимо от их устройства и электрохимического типа.

Для количественного определения саморазряда служит величина энергии, которую теряет аккумулятор на протяжении определенного периода времени, и исчисляется он в процентах от величины полностью заряженного аккумулятора. Величина саморазряда — не постоянна, так, в первые сутки после зарядки она достигает максимальных значений, а затем постепенно уменьшается.

В связи с этим, принято измерять величину саморазряда в первые сутки, а затем через месяц после заряда. На саморазряд также имеет влияние температура окружающей среды, причем взаимосвязь между величиной саморазряда и температурой пропорциональна. Имеется в виду, что при повышении температуры увеличивается и величина саморазряда.

К примеру, у некоторых типов аккумуляторов при повышении температуры от 20 до 30 градусов величина саморазряда увеличивается в два раза. Если говорить о более конкретных его значениях, то для аккумуляторов Ni-Cd типа нормальной считается величина 10% в сутки, а аккумуляторы Ni-MH типа имеют несколько большую величину саморазряда, для Li-Ion и для Li-Pol эта величина настолько мала, что ее оценивают только через месяц после заряда. Что же касается месячной величины саморазряда, то для этих же типов аккумуляторов соответственно имеем такие параметры:

• Ni-Cd — 20%
• Ni-MH — 30%
• Li-Ion — 10%

Эти показатели являются среднестатистическими, и могут несколько отличатся у каждого конкретного аккумулятора.

Для определения величины срока службы аккумулятора используют количество циклов между зарядом и разрядом аккумулятора, которое он способен выдержать во время эксплуатации, не меняя при этом в значительных пределах своих главных параметров, таких как емкость, величина саморазряда, в!гутрсннее сопротивление.

Также учитывается время, которое истекло с момента изготовления аккумулятора. В том случае, если емкость уменьшается до 60% номинального значения, аккумулятор считается вышедшим из строя. На срок службы влияют самые различные факторы:

• тип аккумулятора
• способ заряда
• условия эксплуатации
• правильность обслуживания

В зависимости от используемой электрохимической системы все аккумуляторы делятся на следующие типы:

• SLA/Pb — классические свинцово-кислотные
• Ni-Cd — никель-кадмиевые
• Ni-MH — никель-маталлгидридные
• Li-Ion — литий-ионные
• Li-Pol — литий-полимерные, которые являются относительно новым словом в современной технике.

Как измерить ёмкость аккумулятора

Ёмкость аккумуляторной батареи определяет количество времени, в течение которого АКБ сможет давать энергию на полезную нагрузку. Емкость аккумуляторной батареи измеряется в ампер-часах. Сама физическая единица показывает, что ёмкость аккумуляторной батареи — это произведением тока разряда аккумулятора (в амперах) на время разряда АКБ (в часах).

Ёмкость аккумуляторной батареи — это физическая величина, которая вместе с напряжением батареи определяет количество энергии, которую способна дать полностью заряженная аккумуляторная батарея. Не следует путать понятия ёмкости аккумуляторной батареи и заряда (заряженность) аккумулятора.

Ёмкость определяет потенциал аккумуляторной батареи, то есть количество времени, в течение которого АКБ сможет обеспечить питание нагрузки, если аккумуляторная батарея полностью заряжена.

Реальная ёмкость аккумулятора определяется несколькими факторами: величиной приложенной нагрузки, температурой батареи. Чем больше приложена нагрузка, тем быстрее происходит разряд батареи. Чем ниже температура, тем меньше ёмкости имеет батарея. Ёмкость аккумулятора — величина, зависящая от способа и условий измерения, поэтому её необходимо рассматривать в соответствии с технической документацией к батареи. Обычно производитель определяет длительным способ разряда батареи (в течение 20 часов) при комнатной температуре (20 градусов).

Определение ёмкости аккумулятора методом длительного разряда

Стандартным лабораторным методом определения ёмкости аккумулятора является метод длительного контрольного разряда. В начале аккумуляторную батарею полностью заряжают, а потом разряжают постоянным малым током. Одновременно ведут учёт времени разряда батареи. Ёмкость аккумулятора вычисляют как произведение силы тока на время. Сложность метода состоит в необходимости поддерживать постоянное значение силы тока разряда, для этого используют специальное оборудование.

Бытовым способом измерения ёмкости аккумулятора является метод разряда АКБ с помощью постоянной нагрузки. При этом используют в качестве нагрузки одну или несколько автомобильных ламп, выбирая нагрузку из расчета 1/20 величины номинальной ёмкости. Время засекается по обычным часам. Такой метод имеет неточность, так как напряжение АКБ в течение тестирования снижается, и, следовательно, меняется ток нагрузки. Следует так же опасаться полного (глубокого) разряда АКБ, это может привести к поломке батареи.

Еще один способ измерения ёмкости аккумулятора также основан на использовании метода длительного разряда. В этом случае используется специальная электронная схема и электронные часы, подключенные в схему. Такую схему можно найти на страницах журналов радиолюбителей.

Собрать её сможет опытный радиолюбитель или профессиональный электронщик, для каждого аккумулятора придется подобрать расчетным путём необходимые значения сопротивления нагрузки. Измерение проводится так же в течение 20 часов.

Определение ёмкости аккумулятора с помощью специального электронного тестера

Для быстрого определения ёмкости аккумулятора можно использовать специальные тестеры ёмкости аккумуляторов. Работа таких устройств основана на проведении серии специальных измерений. Для определения ёмкости тестер отправляет несколько зондирующих импульсов в подключенную аккумуляторную батарею. Получив обратный сигнал, тестер проводит их распознание и с помощью микропроцессора делает необходимые вычисления ёмкости аккумулятора. Полученный результат выводится на электронный дисплей устройства.

Одним из таких приборов является тестер ёмкости аккумуляторных батарей SKAT-T-AUTO.

Тестер ёмкости аккумулятора SKAT-T-AUTO является полностью автоматический прибором, не требует специальных знаний для проведения измерений. Тестер предназначен для быстрой оценки технического состояния герметичных и негерметичных свинцово-кислотных АКБ с номинальным напряжением 12 В и номинальной ёмкостью от 1,0 до 120 Ач.

Тестер емкости аккумулятора позволяет определить ёмкость аккумулятора с необходимой для эксплуатации АКБ точностью всего за 15 секунд.  Работа с прибором очень проста. Нужно отсоединить батарею от прибора, в котором она установлена, подсоединить к тестеру с помощью специальных зажимов и нажать всего одну кнопку.

После определения остаточной ёмкости батареи, её сравнивают с номинальной ёмкостью новой батареи, указанной в паспорте изделия. Если остаточная ёмкость батареи менее 50 %, то её необходимо вывести из эксплуатации и провести восстановление или замену батареи.

Телефон

В современных гаджетах устанавливаются литий-полимерные или литий-ионные батареи, которые уже зарекомендовали себя, как одни из лучших.

Проверить емкость аккумулятора телефона (смартфона) можно несколькими способами:

1. Специальными программами –

   программы находятся в свободном доступе, и найти их не сложно.

2. Внутренний код — можно ввести код, после чего отобразится полная информация, о состоянии батареи. Не на всех моделях телефонов предусмотрена такая опция.
3. Зарядным устройством с расширенным функционалом — при зарядке выводится вся информация об аккумуляторе.
4. Мультиметром – сложный и не очень точный способ. Проводится методом полной зарядки смартфона с последующей разрядкой, с использованием резистора. После этого устройство ставится на зарядку, и засекается время до полной зарядки. Далее, полученное время умножается на ток, подаваемый при заряде — цифра, которая получится в итоге, и есть ёмкость.
5. Тестер – специальное устройство, которое подключается через USB кабель, и на экране выводит полную информацию о состоянии батареи.

Как сделать прибор собственными руками

Когда необходимая техника отсутствует, прибор можно сделать самому, посмотрев видео. Из готовых приборов необходимо взять вольтметр, а оставшиеся детали сооружают из подручных средств. Трудности возникнут при расчетах и создании внутреннего сопротивления, для которого потребуется ток.

Подходящим материалом является нихромовая проволока, используемая для создания нагревательных спиралей в электрических плитках. Нихромовые элементы можно заменить металлической полосой из прочих нагревательных устройств.

Для напряжения 12 В показатель тока должен находиться в рамках 80-120 Ампер, а сопротивление — 0,1-0,15 Ом. Прибор для измерения такого сопротивления сложно найти. По этой причине подбирают длину одного элемента и измеряют ток, который он пропускает. После этого совмещают несколько подобных деталей.

Самодельный аппарат делают последовательно:

1. Подбирают нихромовую проволоку или нагревательную полосу и измеряют мультиметром до 15 А ток. Элемент должен пропускать 10-12 А.
2. Соединяют 10 таких деталей, получая нагрузку в 100-120 А. Проволоку необходимо надежно скручивать.
3. Полученный элемент помещают в подходящий корпус и фиксируют в нем. Если коробка небольшая, то проволоку несколько раз сгибают так, чтобы витки не касались друг друга. Параллельное соединение должно быть надежным, что обеспечивается изолирующими цилиндрами, которые устанавливают на изгибы.
4. Концы скрутки припаивают к контактам на выходе, а снаружи — к соединительным проводам.
5. Подключают вольтметр.
6. Крепят на концы соединительного кабеля зажимы, которые потом подсоединяют к аккумулятору.

Когда устройство будет готово, можно проводить измерения в домашних условиях.

Автомобиль

Многие автовладельцы, выбирая АКБ смотрят ёмкость. Измеряется она в Ампер/часах. Согласно ГОСТу все производители батарей, обязаны указывать ёмкость аккумулятора на этикетке, но как узнать – соответствуют ли заявленные показатели действительности?

Проверить емкость аккумулятора автомобиля можно несколькими способами: мультиметром, нагрузочной вилкой или устройствами, которые подают специальные сигналы на АКБ, после чего выводят снятые показатели на экран. Но в отличие от мультиметра, такое оборудование найти сложно, и стоит оно не дёшево.

Для измерения ёмкости батареи мультиметром необходимо сделать следующее:

1. Полностью зарядить АКБ.

2. Собрать электрическую цепь, включающую в себя:

• Нагрузку – подойдёт лампа, используемая в автомобиле для освещения дороги. Мощность – 35-40Вт. Необходимо помнить, что нагрузка должна иметь значение, равное половине ёмкости. Пример: для ёмкости 7 А/ч нагрузка должна быть 3.5В;
• Мультиметр, подключенный к аккумулятору для отслеживания показателей;

3. Подключить лампочку к батарее, и замерить время. Необходимо снимать показатели с АКБ, и строго отслеживать момент снижения напряжения. Как только показатели станут менее 12В – процесс разряда начался.
4. Подсчитать, сколько времени прошло с момента подключения цепи до разряда.
5. Ёмкость высчитывается путём умножения, полученного в 4 пункте времени, на потребляемый лампочкой ток. Полученное значение и будет ёмкостью аккумулятора.

АКБ автомобиля

Если ёмкость намного отличается от заявленной в паспорте или маркировке, то это означает только одно – батарею лучше не покупать. При измерении, эксплуатируемого аккумулятора, изменение показателей означает, что ёмкость снижается, и пришло время замены.

Когда отклонения незначительные, то возможно дальше использовать автомобильную батарею, не испытывая проблем с АКБ.

Вес аккумулятора и его ресурс

В различных тестах АКБ среди прочих параметров обязательно сравнивается и их вес. В чем смысл этого? Ответ прост: при работе батареи медленно, но неотвратимо происходит разрушение пластин – каждый цикл разряда, и особенно глубокого, приводит к образованию на пластинах кристаллов сульфата свинца. Часть из них растворяется при зарядке, но часть остается, со временем осыпаясь. Проще говоря, со временем масса пластин падает, падает и их прочность. В один «прекрасный» момент под воздействием тряски пластина может разрушиться, приведя батарею в негодность. Следовательно, чем больше масса пластин, тем дольше сможет проходить их разрушение, и определенную зависимость «ресурс-вес» можно считать существующей.

Так как для увеличения емкости необходимо увеличивать площадь пластин в каждой банке, их приходится делать достаточно тонкими. Поэтому в аккумуляторах с большей массой толщина пластин в наборе может серьезно отличаться от более легких, что, в свою очередь, обеспечит меньшие просадки напряжения под стартерной нагрузкой: больше сечение – меньше сопротивление. Заключим: из двух аккумуляторов с равными электрическими параметрами предпочтительнее тот, что больше весит.

Однако справедливо это заключение в первую очередь для обслуживаемых свинцово-кислотных аккумуляторов, где возможность поддержания нужной плотности и уровня электролита позволяет поддерживать стабильность характеристик. Но в необслуживаемых кальциевых аккумуляторах такой возможности нет, и со временем плотность и уровень электролита отклоняются от номинальных настолько, что аккумулятор становится малопригодным для эксплуатации, хотя его пластины могут быть целы.

Проверка аккумулятора

Если во время эксплуатации АКБ появились проблемы, то стоит проверить уровень ее заряда. Это связано не только с тем, что эффективность работы всей бортовой системы снижается, но и с возможной поломкой генератора. Если батарея регулярно недозаряжена, возможно, это устройство вышло из строя. На многих современных аккумуляторах установлены специальные индикаторы, меняющие цвет в зависимости от уровня заряда. Если этот элемент отсутствует, то узнать, какая емкость у автомобильного аккумулятора, можно с помощью мультиметра либо вольтметра.

Это довольно быстрый способ, хотя и не самый точный. Для решения поставленной задачи кроме измерительного прибора, также потребуется устройство, потребляющее около половины номинального параметра емкости АКБ. Также стоит учитывать и то напряжение, при котором работает этот девайс — 12 В.

Этот метод измерения имеет один недостаток — точно определить показатель емкости не получится. С его помощью можно лишь выяснить степень износа АКБ. После подключения измерительного прибора, необходимо выждать несколько минут. В соответствии с полученными показателями и определяется процент первоначального параметра:

• Свыше 12,4 В — 100%.
• От 12 до 12,4 В — в пределах 50−90%.
• От 11 до 12 В — 20−50%.
• Ниже 11 В — менее 20%.

Следует помнить, что если батарея утратила около 50% своей емкости, она должна быть заменена. Для более точного тестирования можно использовать контрольный разряд или специальные устройства. Второй способ является наиболее точным и активно используется в сервисных центрах.

Какая ёмкость аккумулятора лучше

Лучший вариант вместимости уже предусмотрел производитель. Достаточно, лишь выяснить какой он для определенной модели.

Как выбрать правильную ёмкость аккумулятора для своего автомобиля

Выбирая аккумулятор, требуется обращать внимание в первую очередь на то, где он был изготовлен и его качество. В комплекте должен быть технический паспорт

Самой правильной и эффективной ёмкостью станет та, которую указал сам изготовитель.

Он предусмотрел отличную балансировку между всеми системами автомобиля.

Но в наше время создаются автомобили, которые принимают любые аккумулятор. Если вместимость будет больше чем надо, это никак не повредит машине. Наоборот, возможность пользоваться техникой, не заряжая её, повысится.

Проверка ёмкости различных видов аккумуляторов

Устройств много и для каждого разработана свой восстановитель энергии. Самая большая вместимость требуется автомобильной технике, из-за более сложных механических процессов. А самая маленькая вместимость батареи будет у небольших бытовых инструментов, например, шуруповёрт. Ёмкость от смартфонов и других гаджетов современности, имеет совсем другое устройство АКБ и сравнивать их с автомобильными не имеет никакого смысла.

Ёмкость аккумуляторной батареи ноутбука

Восстановитель энергии ноутбука измеряется в миллиампер-часах (мАч или mAh). В современном мире среднестатистический ноутбук имеет 10 000 мАч. Максимально возможную ёмкость можно найти в мощных, игровых лэптопах, которые оснащены свежими процессорами, видеокартами и системами охлаждения.

Аккумуляторы от ноутбуков.

Ёмкость АКБ телефона

Современные смартфоны в средних цифрах получили вместимость батареи 4000 мАч. Иногда встречаются модели с огромной вместимостью до 10 000 мАч. Такие телефоны могут держать один заряд до полумесяца использования устройства.

Телефонные аккумуляторы.

Мощность аккумулятора шуруповёрта

Шуруповёрт имеет АКБ, которые уже отличаются от обычных гаджетов. Измеряется такая батарейка в ампер-часах. Мощность может изменяться в зависимости от того, какое даётся напряжение, в пределах от 400 до 700 Вт или от 3,5 до 17,5 В.

Аккумуляторы от шуруповёртов.

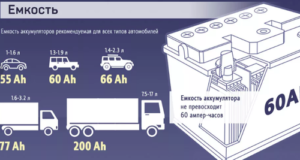

Ёмкость автомобильного аккумулятора

Измерение происходит в ампер-часах. Средней вместимостью можно считать 70 А/ч. Среди всех перечисленных батареи, наиболее мощная и используется в автомобильной технике. Тяжелее и сложнее из-за выполнения более тяжёлых задач. Такой аккумулятор всегда подпитывается генератором, чтобы быстро не выходить из строя.

Автомобильные агрегаты.

Мощность аккумуляторной батареи «18650»

Батарея 18650, которая набирает популярность в современности. Внешне напоминает пальчиковую или мизинчиковую батарейку. Но вместимость её гораздо больше, она превышает 3000 мАч. Размер и вес в 1,5 раза больше обычной батарейки.
Используется в фонариках с увеличенным освещением, а также в новых моделях ноутбуков. Недостаток у 18650 в том, что при перегреве или долгой перезарядке, они могут быстро испортиться и восстановить их уже будет невозможно.

Аккумулятор 18650.

Что такое емкость батареи или аккумулятора

Все аккумуляторы обычно украшают надписи вроде 55, 70 Ah либо 1800mAh. Такое обозначение говорит о том, что емкость данного аккумулятора – соответственно 55 Ампер или долей Ампер в час, только в переводе на английский – A/hour. Его нужно отличать от другого параметра – напряжения, которое пишется в Вольтах.

Стандартный аккумулятор

Показатель Ah показывает, сколько батарея проработает в течение часа на нагрузку 60 Ампер и напряжение 12,7В. Другими словами, емкость – это запас энергии, который в себе способен удерживать аккумулятор.

И если будет меньше, чем 60А нагрузки, то батарея продержится дольше 60 минут.

Напряжение

Напряжение выражается в вольтах, пишется . Представьте себе двух враждующих собак, которых владельцы держат на поводках. Эти собаки представляют собой группы электрических зарядов и сила, которую они тянут — это напряжение. Чем больше сила взаимодействия между ними, тем больше напряжение. Поэтому нет смысла говорить о напряженности только в одной точке — она всегда определяется между двумя точками.

Точно так же высота холмов дана над уровнем моря (то есть мера простирается между поверхностью морской воды и вершиной горы) или относительно другой точки, например города, расположенного у его подножия. В обоих случаях это одинаковые высокие части, но измеренные по-разному.

Напряжение может существовать и «само по себе». Например покупаем батарейку 1,5 В и она имеет напряжение, близкое к номинальному напряжению между клеммами. Если оставим её лежать в шкафу, напряжение на контактах батареи будет оставаться таким-же через несколько дней, месяцев или даже лет. Со временем конечно напряжение будет уменьшаться в результате химических процессов, происходящих внутри ячейки.

https://youtube.com/watch?v=dGlrkLZcB7I

Как определить емкость батареек с помощью мультиметра

Мультиметр помогает определить показатель энергоемкости. Чтобы его узнать, потребуются умные зарядные приборы. У них высокая цена, поэтому приобретать устройства лишь для вычисления вместимости 2-3 аккумуляторов нет смысла.

Для измерения можно применить простой метод, предварительно воспользовавшись мультиметром, соблюдая некоторые тонкости. В процессе нужно определить значение тока любой батареи. При этом измеряется точное время, при котором элемент питания отдавал электрохимическую энергию.

Замеры не будут стопроцентно точными, но покажут максимально близкое число.

В литий-ионных АКБ присутствует своя шкала разрядов, показывающая зависимость напряжения от заряда. Чтобы она не отразилась на измерениях, собирают линейное приспособление в 2,7-3 В.

(регулятор в положении “20V”).

Использование линейного стабилизатора

При использовании линейного устройства необходимо установить значение тока, которое рассчитывают из напряжения (U) батарейки 2,7 В. С помощью стабилизатора проводят подключение резистора, который можно изготовить своими руками или приобрести готовый прибор в магазине.

После этого измеряют ток в цепи и устанавливают секундомер. В дальнейшем нужно следить за показателями U на клеммах. Секундомер отключают при достижении уровня в 2,7 В и записывают показания.

Значение высчитывают, умножая начальное время на ток, передвигающийся по цепи с помощью сопротивления. Так можно более точно узнать объем емкости АКБ. Если нет возможности конструирования стабилизатора, то замеры и подсчеты проводить тяжелее.

Использование переменного резистора

Чтобы тестирование прошло хорошо, понадобится небольшая батарейка, например 14500 с емкостью 300 мАч. Для проверки потребуется переменный резистор в 100 Ом. Если берут устройство с постоянным током, то процесс осложнится. Результаты нужно будет фиксировать и проводить расчеты потраченной вместимости на отдельных участках шкалы. Для определения значения высчитывают средний арифметический показатель тока.

Для измерения емкости батареи применяют резистор переменного тока, где сопротивление уменьшается постепенно, пока разряжается аккумулятор. В это время показатели тока должны находиться на одном уровне.

Измерение ёмкости аккумуляторной батареи с помощью мультиметра и переменного резистора.

На мультиметре устанавливают положение вольтметра для измерения напряжения и замеряют его показатели на клеммах. При неполном уровне заряженности устройство разряжают с помощью тока 450-500 мА. При этом периодически снижают сопротивление и контролируют напряжение.

Секундомер отключают, когда уровень достигнет 2,7 В. Для полного разряжения батарейки при токе в 500 мА потребуется 25-30 минут. Полученный показатель умножают на время в часах и получают реальное значение вместимости АКБ. Этот способ измерения емкости является наиболее точным благодаря математическим вычислениям.
