Если нужно починить китайскую гирлянду…

Практические примеры для повторения

Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.

Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.

Доминирующая схема

Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.

Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.

При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.

Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.

Контроллер нагрева паяльника

Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.

Читать также: Двутавровая балка для чего нужна

Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.

Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.

Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.

Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.

В электрических схемах для изменения уровня выходного сигнала используется регулятор напряжения. Основное его назначение — изменять подаваемую на нагрузку мощность. C помощью устройства управляют оборотами электродвигателей, уровнем освещённости, громкостью звука, нагревом приборов. В радиомагазинах можно приобрести готовое изделие, но несложно изготовить регулятор напряжения своими руками.

Схема китайской гирлянды новогодней

Схема китайской гирлянды достаточно проста, однако в ней нужно разобраться, ведь если возникнет поломка, то можно будет выполнить ремонт, а не выбрасывать изделие. А поломка будет, и гадать тут не надо, ведь цена новогодней гирлянды из Китая крайне низка, а значит, велик шанс появления неисправности.

Проблема возникает крайне быстро и в основном заключается в пропадании одного из цветов. Чтобы знать, как осуществлять ремонт елочных гирлянд, необходимо ознакомиться с их схемой.

Об украшении

Основным бонусом такого новогоднего украшения является то, что оно способно не просто гореть обычным светом, а издавать синхронные или хаотичные мигания.

Такое украшение сразу же привлекает значительно больше внимания. Можно выбрать подходящий режим, а при использовании не одной елочной гирлянды можно создать целую световую постановку.

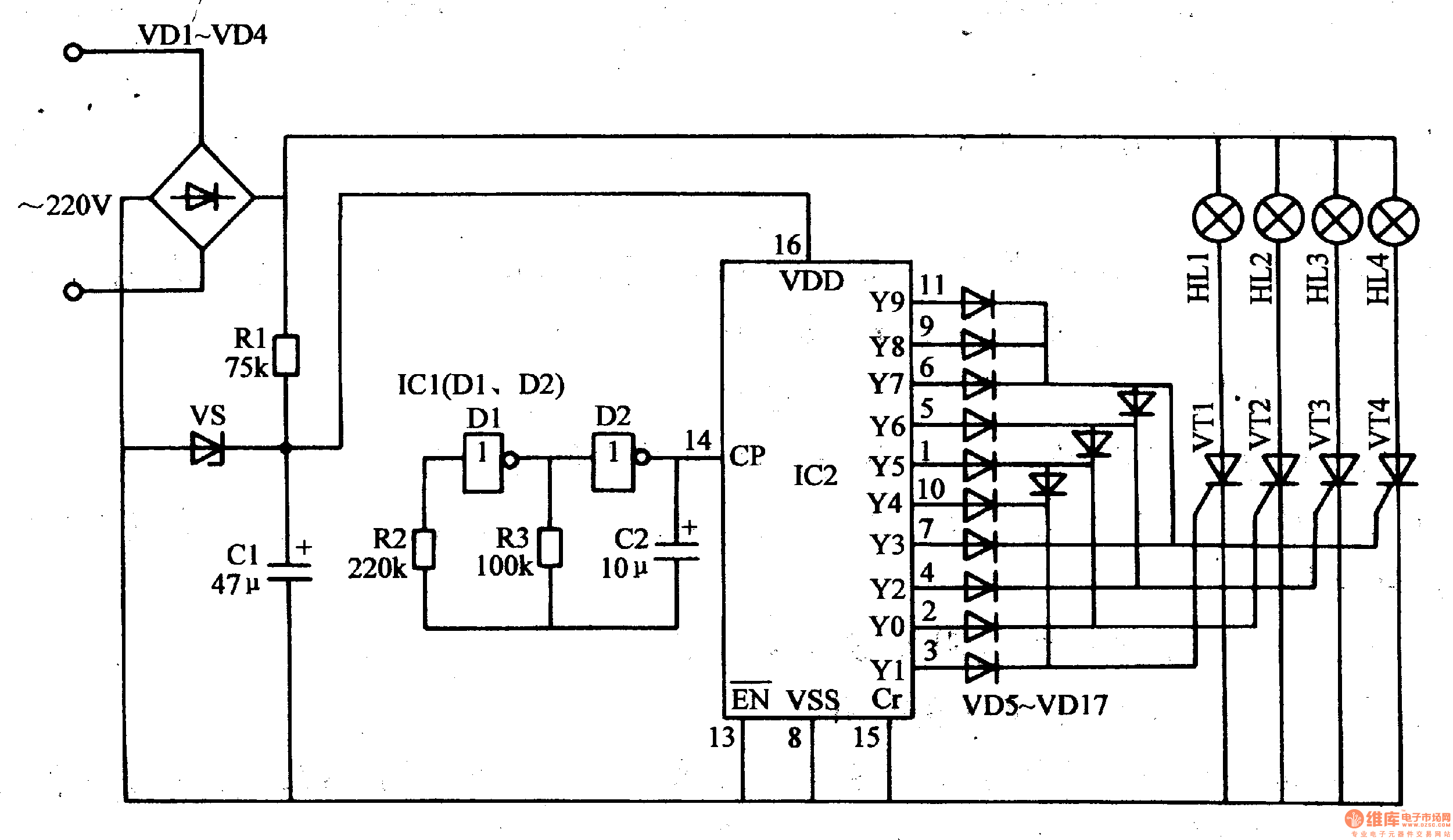

Схема контроллера.

Основой для создания мерцаний и миганий служат микросхемы, которые имеют малую степень интеграции. Чаще всего используются модели типа К155 и К561.

Среди них также существуют разновидности, которые предназначены для различных уровней сложности и количества вариаций.

Основным элементом считается счетчик типа DD2, который осуществляет контроль за четырьмя светодиодными лентами.

Интересным фактом является то, что темп и последовательность изменения цвета задает микросхема, которая используется в синтезаторах. Таким образом, переливы цветов гирлянды напоминают эквалайзер.

Наиболее простой вариант гирлянды

Современные схемы новогодних гирлянд отличаются простотой. Простота заключается в том, что каждый цветовой канал осуществляет свое функционирование за счет отдельного генератора. Именно поэтому, чтобы разобраться во всей схеме, достаточно понять принцип работы одного из цветов.

Фото 1. Содержимое контроллера китайской гирлянды.

Каждый цвет имеет свой генератор, а значит, они способны функционировать отдельно друг от друга. Однако у каждого из них свой уровень мощности, что придает хаотичность процессу мерцания.

Можно выделить то, что при добавлении в схему белого цвета будет создаваться впечатление, что мерцание цветов новогодних гирлянд будет происходить на белом фоне.

Особенностью новогодних гирлянд из Китая является то, что они крайне просты и все разновидности имеют одинаковые схемы. Их простота оправдывается ценой на изделие, однако качество оставляет желать лучшего.

Даже та минимальная цена, которую запрашивают магазины, не оправдывает реальной стоимости изделия. Если оценить гирлянду по тем элементам, которые в нее входят, то цена не составит и 50 центов. Все дело в простейшем контроллере, который стоит копейки. Следует более подробно рассмотреть его.

Контроллер китайской гирлянды

Если взглянуть сверху, то кажется, что все достаточно просто: обычная коробочка, у которой всего одна кнопка. Открыв ту самую коробочку, можно обнаружить элементы, которые изображены на фото 1.

Фото 2. Места припайки проводов на микросхеме китайской гирлянды.

Сам контроллер изготовлен в форме капли черного застывшего вещества. Прямо возле него располагается кнопка управления. Помимо них присутствует электролитический конденсатор и три выхода для тиристора.

Однако есть место и для четвертого тиристора, при его припайке можно создать дополнительный канал, например, для того же белого цвета. Канал также прошит в контроллере, поэтому его установка не составит труда.

Суть заключается лишь в том, что при трех тиристорах схема новогодней гирлянды обходится еще дешевле.

Тиристоры, которые предусматривает схема новогодней гирлянды из Китая, имеют достаточно малые размеры, при этом их обратное напряжение составляет 400 В, а прямой ток — 0,8 А. При нагрузке в символические 25% и напряжении 220 В каждый из них способен коммутировать мощность в 44 Вт.

Необходимо также обратить внимание на схему припайки всех контактов. На нее предусмотрены все возможные чертежи. Ее можно увидеть на фото 2

Ее можно увидеть на фото 2.

Зная все эти тонкости, можно выполнить ремонт поломанной гирлянды или просто расширить свои познания в электронике.

Анализ повреждений

Когда что-то в доме перестает работать, как полагается, это всегда не радует, но поломка гирлянды больше всего сулит расстройство, так как к празднованию уже почти все готово, а тут такая неожиданность. Покупая китайскую гирлянду, следует помнить, что в отличие от механизмов других производителей, она весьма ненадежна и может выйти из строя в любой момент. Основные слабые места ее следующие:

• Крайне тонкие провода. Они многожильные, каждая жила без преувеличения толщиной в волос, следовательно, соединять их очень трудно и неудобно. Равно как и припаивать.
• Часто выходящие из строя тиристоры. Они отвечают за смену режимов мигания, что, собственно, и создает праздничное настроение.
• Лампочки. Независимо от их вида — обычные они или светодиодные, лампы могут перегореть. Если гирлянда перестала мигать, например, зеленым светом, в то время как остальные в порядке, то, скорее всего, пришла в негодность зеленая лампочка. Но может быть и отсоединение провода от ножек светодиода определенного цвета.

https://youtube.com/watch?v=tjzJD_uv8zo

Из чего состоит елочная гирлянда

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

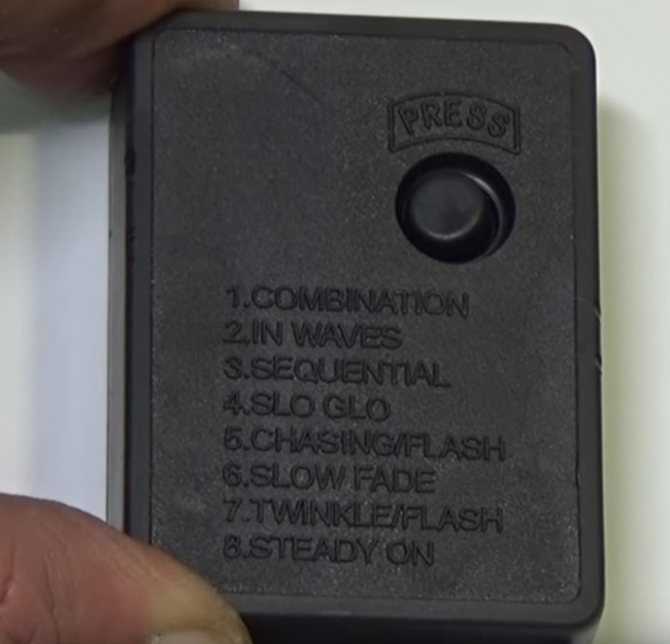

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

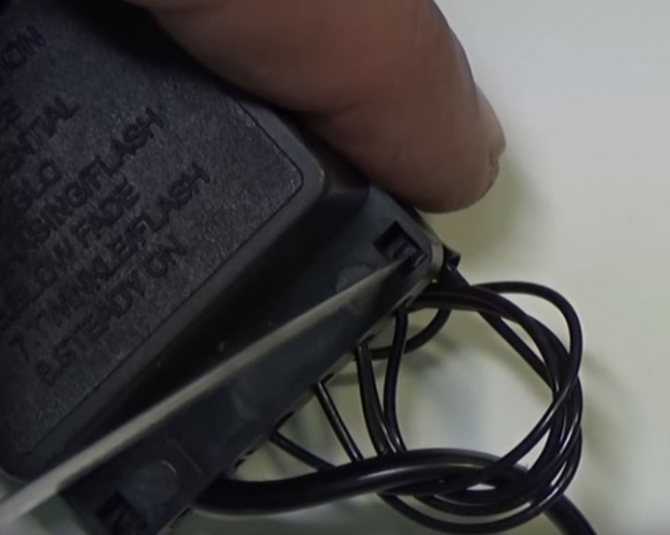

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

На плате припаяны:

контроллер, который и создает все световые эффекты

тиристоры, каждый из них идет на отдельный канал гирлянды

резисторы

конденсатор

и диодные мосты

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

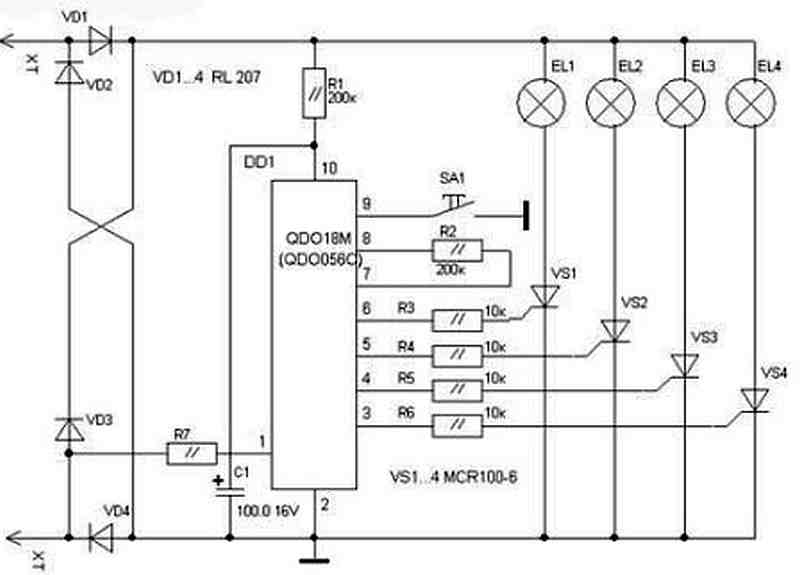

Схема классической китайской гирлянды

Данная конструкция оснащена плавным управлением яркостью. Для этого используется фазовое управление, регулирующее угол открывания тиристоров. Автоматика использует целых восемь программ, обеспечивающих большое разнообразие алгоритмов управления. Благодаря своим качествам, прибор очень дешев, поэтому и расходится миллионными тиражами.

В основе контроллера лежит плата небольшого размера, где предусмотрено место . Здесь же располагается и микроконтроллер с четырьмя выходами. Он представляет собой небольшой кусочек генитакса, где с помощью эпоксидной смолы крепится микрочип. Через выходы микроконтроллера, с помощью токоограничительных резисторов, осуществляется управление четырьмя тиристорами. Данное устройство рассчитано на анодное напряжение до 600 вольт и ток в пределах 0,6-0,8 ампер. В отдельных конструкциях дешевых гирлянд, вместо входного диодного мостика остается один диод. В то же время, подключение электродов, управляющих тиристорами, осуществляется напрямую к выходам микроконтроллера, без , ограничивающих ток.

Как правило, мощность микроконтроллера очень маленькая, поэтому, он не в состоянии контролировать работу мощных симисторов. Для того, чтобы решить эту проблему, необходимо использовать отдельный маломощный источник питания, имеющий гальваническую развязку от общей сети. В этих целях можно использовать адаптер малой мощности, например, такой, который питает усилитель телевизионной антенны, содержащий в своей схеме стабилизатор.

Восстанавливаем обрывы контактов

Нашли обрыв? Можно обойтись без пайки. Достаточно зачистить провода и скрутить их.

Аккуратно пройдите лезвием по изоляции провода в одну сторону, немного придавливая его по поверхности и крутаните его. Делайте это аккуратно, чтобы не срезать лишние провода.

А еще можно использовать бокорезы или кусачки. Однако, как правило, у гирлянд достаточно хилые провода, и их легко повредить резкими движениями. Поэтому, лучше все же обойтись более щадящими методами снятия изоляции с проводов.

Еще можно снять изоляцию паяльником или спичками. Но и этот метод не очень хорош. Во-первых, выделяется много токсичного дыма. А во-вторых, не получится точно отмерить нужный отрезок снимаемой изоляции. И она может неравномерно расплавиться.

Снимаем изоляцию канцелярским ножом, если нет стриппера.

Далее сгибаем два провода параллельно друг другу и плотно скручиваем их оголенные части вместе в одну сторону.

Теперь аккуратно сдвигаем скрученную часть проводов назад к стороне изолированных, и скручиваем все изолентой.

Такой тип скручивания и изоляции будет намного качественнее, чем если бы провода были в одной полкости, а не параллельно друг другу.

Альтернатива изоленте

Еще можно использовать термоусадки. Но у них есть два главных недостатка по сравнению с обычной изолентой.

Первое это то, что нужно точно подобрать термоусадку по диаметру, чтобы она плотно облегала провод после нагрева.

А второе это то, что она сильно уступает изоленте по качеству изоляции. Все-таки лучше использовать изоленту, чем простую термоусадку. Тем более что, термоусадка со временем может полностью отойти от изолируемого контакта электрической цепи.

Идея N5. Ретро гирлянда

Ретро гирлянды популярны при оформлении фотозон, террас, беседок, витрин и других объектов. И вовсе не обязательно приобретать готовое изделие, так как собрать ее под силу каждому. Для этого вам понадобиться: соединительный провод (хорошо обзавестись проводами в тканевой изоляции), патроны (наиболее удобные модели с зажимами под провода), непосредственно сами лампочки накаливания (можно брать и светодиодные), вилка и переключатель. В данном примере рассмотрим последовательное соединение лампочек, некоторые патроны будем использовать со встроенным переключателем.

• Нарежьте провода на кусочки нужной длины – они будут определять расстояние между точками свечения.

  Рис. 13: нарежьте провода отрезками

• Зачистьте на концах изоляцию проводов, в этих местах они будут подключаться к патрону, поэтому длина жилы должна быть соответствующая.

  Рис. 14: зачистите концы проводов

• Если вы используете провод с тканевой изоляцией, то ее край необходимо фиксировать с помощью изоленты, чтобы ткань не растрепывалась дальше.

  Рис. 15. зафиксируйте изоляцию с помощью изоленты

• Разберите сам патрон и проденьте провода в крышку патрона.

  Рис. 16: проденьте провода в крышку патрона

• Подключите концы проводов к контактам патрона

  Рис. 17: подключите провода к патрону

• Соберите корпус патрона, лишнюю длину проводов из-под крышки следует аккуратно вытянуть, не допуская излишних усилий, чтобы не ослабить контакт.

  Рис. 18: соберите корпус патрона

• Ту же процедуру повторите и с остальными патронами, После чего можете произвести фиксацию лампочек в них.
• Провод от последней лампочки разрежьте, вам понадобится из него одна жила, которую нужно подключить в разрыв переключателя.

  Рис. 19: подключите переключатель

• Края провода подключите к штепсельной вилке, для этого их необходимо завести в паз каждого контакта и зажать при помощи отвертки. Остальной провод упорядочьте, чтобы он не выпирал, корпус вилки должен нормально закрываться.

  Рис. 20: края провода подключите к вилке

Ретро гирлянда готова к использованию – включите в розетку и наслаждайтесь. При желании вы можете дополнить антураж гирлянды потемневшим проводом или патроном – их можно окрасить в соответствующий цвет. Для большего лоска провода окрашивают золотистой или бронзовой краской.

Готовая гирлянда в ретро стиле из лампочек

Принцип работы гирлянды

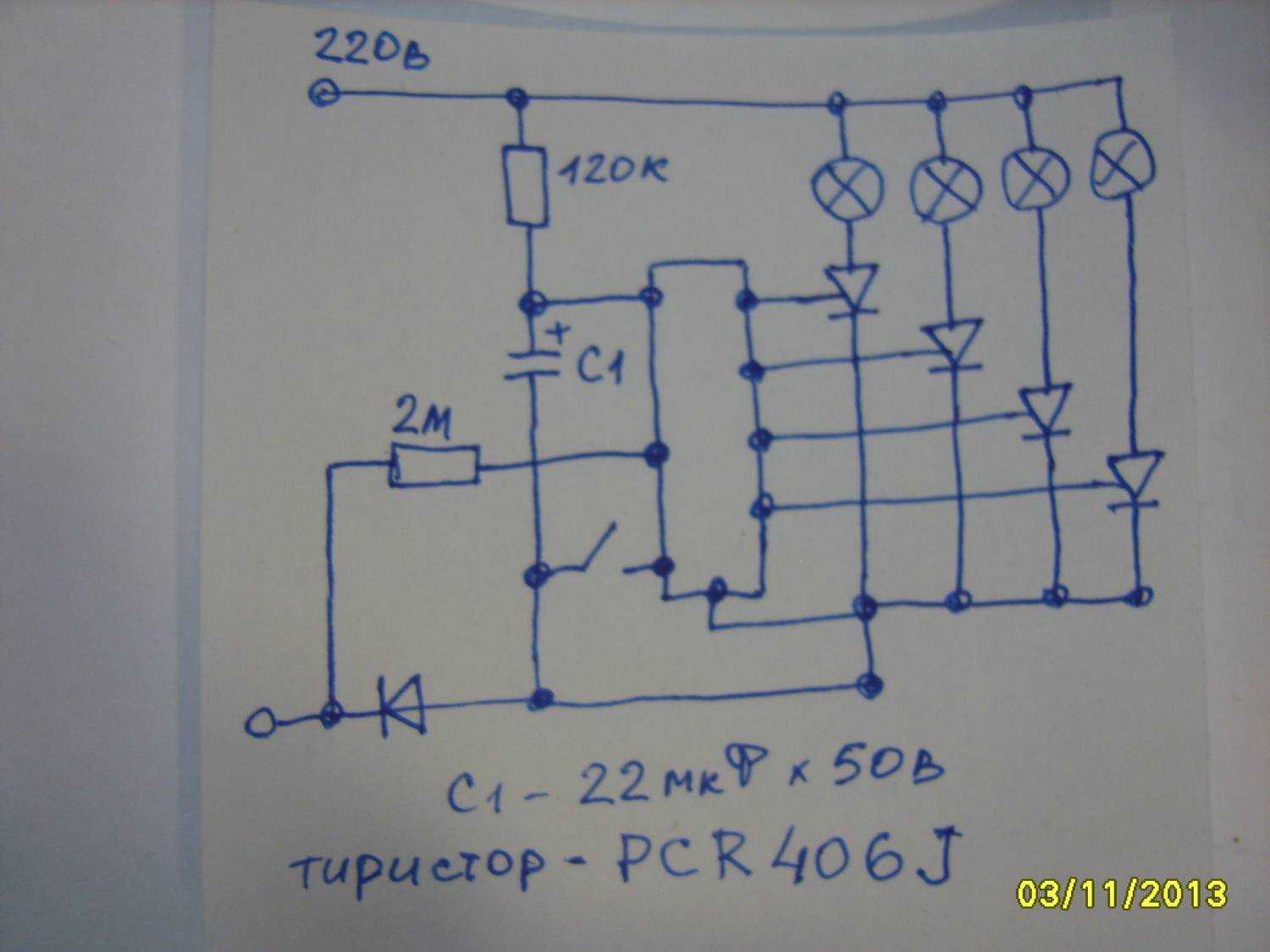

Электрическая схема устройства представлена на фото. Напряжение от сети выпрямляется через резисторы и диоды, после чего подается на микроконтроллер. Конденсатор сглаживает сетевые помехи. Кнопка в устройстве в исходном положении имеет разомкнутое состояние. Если ее замкнуть, происходит смена режимов работы контроллера. Последний управляет работой тиристоров.

После того, как питание проходит через тиристоры, оно поступает на светодиодные элементы гирлянды. Число выходов устройства напрямую определяет то, насколько красочной будет индикация. Если гирлянда имеет два выхода, то такая схема является наиболее простой. В этом случае происходит поочередная смена цвета: одни светодиоды гаснут, другие загораются. Приведенная схема состоит из четырех каналов, которые последовательно соединяются с тиристорами.

Стоит обратить внимание, что один из проводников питания всегда соединяется с крайним светодиодом каждой линии

Переделка китайской гирлянды

О китайской продукции у большей части потребителей сложилось не очень хорошее мнение. Гирлянды также не выделяются на общем фоне товаров из Китая: некачественные соединения, слишком тонкие проводники, дешевые конструкционные материалы. В результате такие гирлянды (в том числе блоки их управления) часто выходят из строя.

Поломка любого из элементов схемы способна повлиять на функционирование гирлянды. К примеру, нерабочий конденсатор становится причиной мерцания лампочек. Поломка тиристора влечет за собой отключение одного из каналов. Перегоревший диод, вышедший из строя диодный мост приводят к полной неработоспособности системы.

Испорченные детали нужно менять на новые. При отсутствии достаточных знаний в области электротехники или нежелании возиться с ремонтом, рекомендуется предельно простая, но действенная схема. Подключаем гирлянду напрямую с вилкой, а в один из проводников кабеля встраиваем стартер от люминесцентного светильника. Однако данная схема эффективна только для обычных лампочек. Что касается светодиодной гирлянды, ее работоспособность в таком случае будет восстановлена, но свет станет более тусклым.

Расчет схемы подключения

Даже последовательно соединяемые светодиоды должны содержать в схеме токоограничивающий резистор:

• красные элементы с падением напряжением 1,5-2 В – резистор сопротивлением 420 Ом;
• зеленые и синие на 3-3,2 В – 82 и 75 Ом соответственно.

Можно использовать стандартный контроллер 220 В для RGB-технологии с общим анодом: на все каналы подается «минус», а на общий кабель – «плюс».

При последовательно подключенных светодиодах можно создать мерцающую гирлянду. На ее создание уйдет минимум времени, а с задачей сможет справиться практически каждый человек с начальными знаниями электрики. Самое главное в данном случае: четко следовать инструкции.

Для самостоятельной сборки светодиодной гирлянды своими руками вам нужно выполнить действия в следующем порядке:

1. Определитесь с желаемым расстоянием между соседними источниками (диодами).
2. Раскрутив провод, маркером любого цвета нанесите соответствующие отметки на те места, где предположительно будут установлены светодиоды. В идеале расстояние между ними должно составлять 200-250 мм.
3. В тех точках, где были оставлены пометки, удалите с провода изоляцию, создав «голые островки» длиной по 20-30 мм. Действовать нужно аккуратно, чтобы не повредить сам кабель. Это упростит процесс будущего крепления диодов.
4. На такие участки нужно нанести канифоль с припоем.

1. К образовавшимся наплывам закрепите светодиоды, соединяя паяльником их ножки с проводом. Учтите, что данный вариант крепления будет менее надежным, поэтому придется воспользоваться усиливающими фиксаторами, которые также закроют оголенные части гирлянды.
2. Узкий скотч нарежьте на разные кусочки длиной 30-40 мм, затем примените в качестве изоляции для диодов. В результате этих действий каждый светодиод должен быть расположен в «кармашке», крепко удерживающем его на кабеле. Обмотать нужно все источники света на проводе.
3. Затем нужно обеспечить герметизацию верхней части «кармашка». Для этого сгодится силиконовый герметик, который не просто повышает прочность конструкции, но и совершенствует свечение.
4. Остается подключить к схеме резистор и блок питания, а затем протестировать работу самодельного оборудования.

Не менее красиво смотрится светодиодная гирлянда, подключаемая к батарейкам. Кроме того, такое изделие будет максимально безопасным для детей. Данная разновидность иллюминации используется в качестве наружного источника света. При перемещении в воздухе будет оставаться яркий разноцветный шлейф, который дизайнеры часто используют для создания в пространстве разнообразных узоров. Изделие должно быть защищено от ветра, осадков и низкой температуры.

Для производства гирлянды на батарейках вам будут нужны:

• светодиоды диаметром 10 мм разных цветов с рассеивающим эффектом;
• магниты диаметром 1,3 и толщиной не более 30 мм;
• изолента или узкий скотч;
• литиевая батарейка (например, CR2032 3V);
• эпоксидный клей.

Для создания яркой мерцающей гирлянды потребуется выполнить качественную пайку. Спешить в процессе выполнения работы не стоит. Запаситесь терпением, будьте аккуратны и внимательны, следуйте шагам:

1. Выполните тестирование светодиодов, чтобы увидеть уровень их свечения. По очереди подключите компоненты к литиевой батарейке (одну, более длинную ножку, соедините с «плюсом», другую короткую – с «минусом»).
2. Зафиксируйте положение диодов, затем каждый элемент вместе с батарейкой оберните скотчем или изолентой в 2 слоя.
3. С положительным контактом батарейки совместите магнит, зафиксировав его.
4. Каждая часть конструкции должна быть установлена на тонкий провод. Проверьте работоспособность изделия!

Использование резисторов парами

В данном случае вы сможете снизить себестоимость изделия, сделав его более экономичным, но помните: гораздо лучше с точки зрения электрической безопасности и долговечности оборудования соединять каждый светодиод с собственным резистором. К тому же, последние компоненты дешевые.

Советы по ремонту китайских новогодних гирлянд

Хотя цена на гирлянды невелика, иногда возникают ситуации, когда приходится ее ремонтировать. И тут возможностей не так уж много. Далее будет рассказано о простых методах ремонта китайской новогодней гирлянды.

Советы по эксплуатации и ремонту обычно в избыточном количестве даны на обратной стороне красивой упаковочной коробки. Очень подробно описан процесс замены лампочек, хотя запасных в комплекте нет. Там же много предупреждений по технике безопасности, инструкции по пользованию гирляндой.

Одним из чудесных свойств таких гирлянд является то, что пролежав на полке до следующего Нового года, они чаще всего не хотят зажигаться, и их приходится ремонтировать. Как это сделать поможет рассказать рисунок 1.

Все неисправности подобных гирлянд сводятся к трем типам: обрыв проводов, пропадание контакта в патронах, перегорание ламп. После того, как гирлянду помяли в руках, потрясли, прощупали все патроны, поругались матерными словами и не достигли результатов, приходится за дело браться серьезно.

Для облегчения процедуры гирлянду следует разложить на полу, буквально, как показано на рисунке 1, и произвести инструментальные измерения. Но прежде легонько подергать за провода, вдруг вылетит из патрона, попробовать чуть подкрутить лампочки.

Это лучше всего делать при включенной гирлянде, но особо не увлекаться, лампочки не раздавить. Иначе можно просто получить удар током! Метод небезопасный, но достаточно действенный и эффективный.

Рисунок 1. Пример ремонта новогодней гирлянды

Если эти действия не помогли, и гирлянда не засветилась, то придется перейти к инструментальным измерениям. Сначала «прозвонить» мультиметром верхнюю и нижнюю (как по рисунку) половины гирлянды. Ту половину, которая окажется неисправной «прозвонить» еще несколько раз, при этом каждый раз уменьшая длину измеряемого участка ровно вдвое. Это намного уменьшит количество попыток. Такова магическая сила числа два.

Чтобы проверить, насколько она магическая, попробуйте десять раз согнуть вдвое тетрадный листок или лист формата A4. Можно сгибать даже целую газету, все равно не получится, ведь два в десятой степени это 1024! Именно столько должно получиться слоев в согнутом листе бумаги. Поэтому, можно даже в новогодний вечер поспорить с любым желающим об этом «интеллектуальном» упражнении. Все равно победа будет за вами. Если не верите, попробуйте прямо сейчас!

Но, прежде, чем «прозванивать» мультиметром всю гирлянду, следует убедиться в том, что не обломился проводок прямо возле выхода из сетевой вилки. Это достаточно распространенный дефект, и не только у гирлянд, а практически у всех вилок, особенно с разовой заделкой.

После того, как найдена неисправная «половинка», то остается проверить лампочки и пайки в патронах ламп. От времени и высокой температуры пайки просто окисляются, или обламываются провода, а они достаточно тонкие, и вот, пожалуйста, ремонт.

Бывает, что выходит из строя сам микроконтроллер новогодней гирлянды, тут уж понятно, что заменить его нечем. Бывает, что взрываются выходные тиристоры, оставляя на плате черные пятна копоти.

Тиристоры можно поменять, благо, продаются на радиорынках и в интернет — магазинах. Цена вопроса 13 рублей за штуку. И это при цене новой гирлянды 38 рублей! Хотя, справедливости ради надо заметить, что есть подобные гирлянды куда дороже. Так что все возможности по ремонту сводятся к нахождению оборванных проводов, как было рассказано выше.

Пробник для ремонта гирлянд

Проверка мультиметром, бесспорно, хороша, но тыкаться щупами прибора сквозь изоляцию проводов дело неблагодарное. Ускорить процесс поиска неисправности помогут специальные для этих целей созданные пробники. Схема одного из них показана на рисунке 2.

Рисунок 2. Схема пробника для ремонта гирлянд

Работа с пробником очень проста. Начинать надо с того провода гирлянды, который включен в фазу. В этом случае, если на антенну WA1 воздействует электрическое поле, из динамика BF1 раздается звук высокого тона. Когда антенна минует обрыв и переходит на сторону нулевого провода, писк в динамике прекращается.

Тут уж как говорится, возможны варианты. Если начать с нулевого провода, то после обрыва в гирлянде под антенну попадет фазный провод, и естественно, звук появится. В качестве динамика BF1 применяется капсюль ДЭМ-4М или аналогичный с сопротивлением катушки 100…200Ω. Подобные капсюли применяются в телефонных аппаратах.

Схема китайской гирлянды

Среди множества световых приборов, используемых для оформления новогодних елок, особое место занимает схема китайской гирлянды. Она, как и все аналогичные китайские изделия, отличается простотой и дешевизной. Возникает много споров о надежности подобных гирлянд, однако, большинство потребителей использует именно их.

Схема классической китайской гирлянды

Данная конструкция оснащена плавным управлением яркостью. Для этого используется фазовое управление, регулирующее угол открывания тиристоров. Автоматика использует целых восемь программ, обеспечивающих большое разнообразие алгоритмов управления. Благодаря своим качествам, прибор очень дешев, поэтому и расходится миллионными тиражами.

В основе контроллера лежит плата небольшого размера, где предусмотрено место для диодного моста. Здесь же располагается и микроконтроллер с четырьмя выходами. Он представляет собой небольшой кусочек генитакса, где с помощью эпоксидной смолы крепится микрочип. Через выходы микроконтроллера, с помощью токоограничительных резисторов, осуществляется управление четырьмя тиристорами. Данное устройство рассчитано на анодное напряжение до 600 вольт и ток в пределах 0,6-0,8 ампер. В отдельных конструкциях дешевых гирлянд, вместо входного диодного мостика остается один диод. В то же время, подключение электродов, управляющих тиристорами, осуществляется напрямую к выходам микроконтроллера, без использования резисторов, ограничивающих ток.

Как правило, мощность микроконтроллера очень маленькая, поэтому, он не в состоянии контролировать работу мощных симисторов. Для того, чтобы решить эту проблему, необходимо использовать отдельный маломощный источник питания, имеющий гальваническую развязку от общей сети. В этих целях можно использовать адаптер малой мощности, например, такой, который питает усилитель телевизионной антенны, содержащий в своей схеме стабилизатор.

Другие пути решения проблем

Чтобы совместить маломощный микроконтроллер с мощными симисторами, практикуется применение транзисторных ключей, где используются транзисторы с высоким коэффициентом усиления тока. Таким образом, схема китайской гирлянды не перегружает выходы микроконтроллера. Чтобы обеспечить гальваническую развязку, применяются специальные микросхемы, на входе которых содержится светодиод, а на выходе установлен маломощный симистор.

Для того, чтобы китайская гирлянда нормально работала, ее нужно синхронизировать с сетью с помощью сигнала. С этой целью, на вход микроконтроллера подается фаза, номиналом 220 вольт через установленный резистор. Нейтральный провод сети, соединяется с общим проводом всего устройства.

Повреждение светодиода

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Другие пути решения проблем

Чтобы совместить маломощный микроконтроллер с мощными симисторами, практикуется применение транзисторных ключей, где используются транзисторы с высоким коэффициентом усиления тока. Таким образом, схема китайской гирлянды не перегружает выходы микроконтроллера. Чтобы обеспечить гальваническую развязку, применяются специальные микросхемы, на входе которых содержится светодиод, а на выходе установлен маломощный симистор.

Для того, чтобы китайская гирлянда нормально работала, ее нужно синхронизировать с сетью с помощью сигнала. С этой целью, на вход микроконтроллера подается фаза, номиналом 220 вольт через установленный резистор. Нейтральный провод сети, соединяется с общим проводом всего устройства.

Ремонт китайского изделия

Китайские гирлянды с несъемными лампами также можно отремонтировать. Предварительно заготавливают:

• несколько одинаковых гирлянд, они послужат донором деталей для испорченного изделия;
• тестер;
• изоляционную ленту;
• новые лампы;
• кусачки и канцелярский нож для работы с проводами.

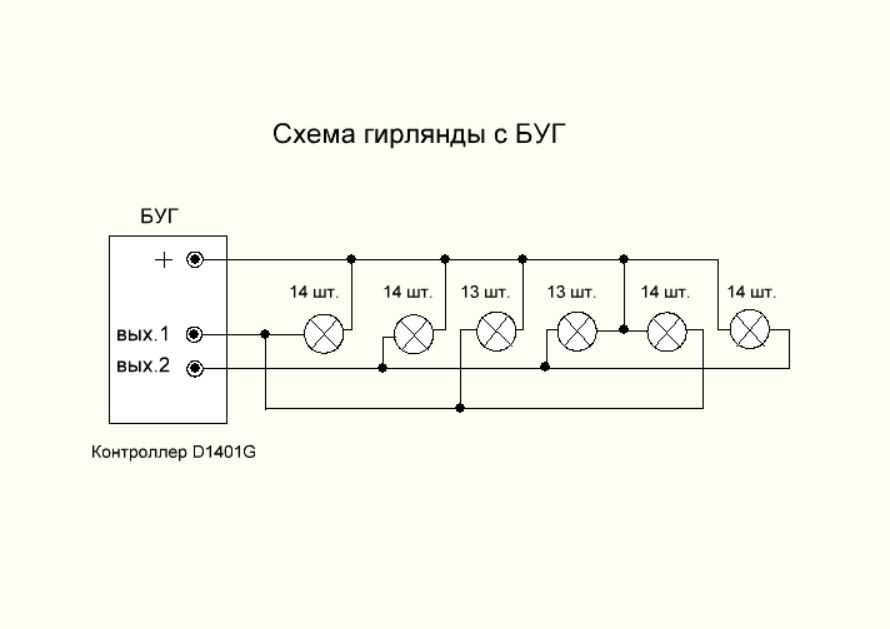

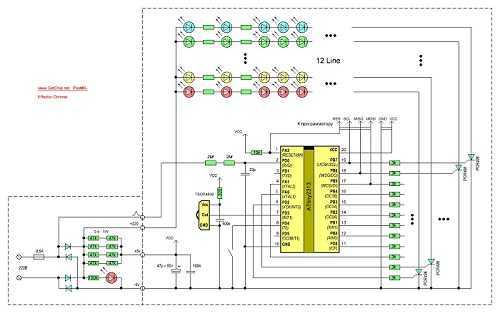

Гирлянду отключают от сети и разбирают контроллер, проверяют спайку проводов в плате. К одной её стороне присоединены две площадки для подключения сетевого шнура, ко второй — пять для цветовых каналов. Причём одна рассоложена отдельно от четырёх, к ней подключён общий провод всех каналов. После проверки спаек контроллер закрывают.

Иногда в китайских изделиях присутствуют лампы, которые закорачиваются при перегорании. У такого диода сопротивление меньше, чем у остальных ламп. Неисправную деталь заменяют, предварительно обесточив гирлянду. Все соединения необходимо спаять и изолировать лентой. Из-за отсутствия закорачивающихся деталей гаснет вся секция одного цвета. В этом случае проверяют участки гирлянды, разрезая её пополам. Затем лампу заменяют, все порезы соединяют и изолируют.

Не стоит выбрасывать испорченную ёлочную гирлянду. Все поломки можно отремонтировать самостоятельно. А также разбитую или перегоревшую лампу нельзя замыкать, так как остальные диоды начнут получать более высокое напряжение. Это приведёт к их перегоранию. После ремонта изделия просматривают весь шнур и соединения, изолируют открытые участки.
