Умершая батарея не оправдание лени: воскрешаем аккумулятор шуруповёрта

Как отремонтировать аккумулятор для шуруповерта своими руками

Аккумуляторный инструмент очень удобный за счет своей мобильности, но при этом имеет один важный недостаток – это срок службы аккумулятора. Рано или поздно наступает момент, когда даже после новой зарядки аккумулятор шуруповерта больше не в состоянии работать дольше нескольких минут. Возникает вопрос: либо покупать новый, либо попытаться произвести ремонт аккумулятора шуруповерта своими руками и таким образом продлить ему жизнь.

Определение неисправности

Перед началом работы следует аккуратно разобрать аккумулятор, как правильно это сделать смотрите на видео.

Независимо от фирмы производителя, все аккумуляторы у шуруповерта имеют приблизительно одинаковую структуру. После разбора можно увидеть, что аккумулятор состоит из последовательно соединенных между собой элементов (банок). Каждая банка имеет одинаковое напряжение, а из школьного курса физики мы знаем, что:

При последовательном соединении напряжение аккумулятора равно сумме напряжения всех его элементов.

В нашем случае мы будем рассматривать никель – кадмиевый аккумулятор (Ni – Cd). С преимуществом и недостатком этого аккумулятора, а также других типов батареи вы можете почитать в статье: «Как выбрать аккумуляторный шуруповерт».

В аккумуляторе 15 бочек, каждая по 1,2 В, в суме будет 1,2*15=18 (В).

Так как элементов у аккумулятора много, все они не могут выйти из строя одновременно, а в последовательной цепи поломка одного элемента сильно влияет на работу всей батареи. Наша задача найти самое слабое звено или звенья. Из инструментов нам понадобится мультиметр.

План действий по выявлению неисправного элемента

1. Полностью зарядить аккумулятор шуруповерта;
2. Разобрать аккумулятор;
3. Разложить аккумуляторную батарею в цепочку;

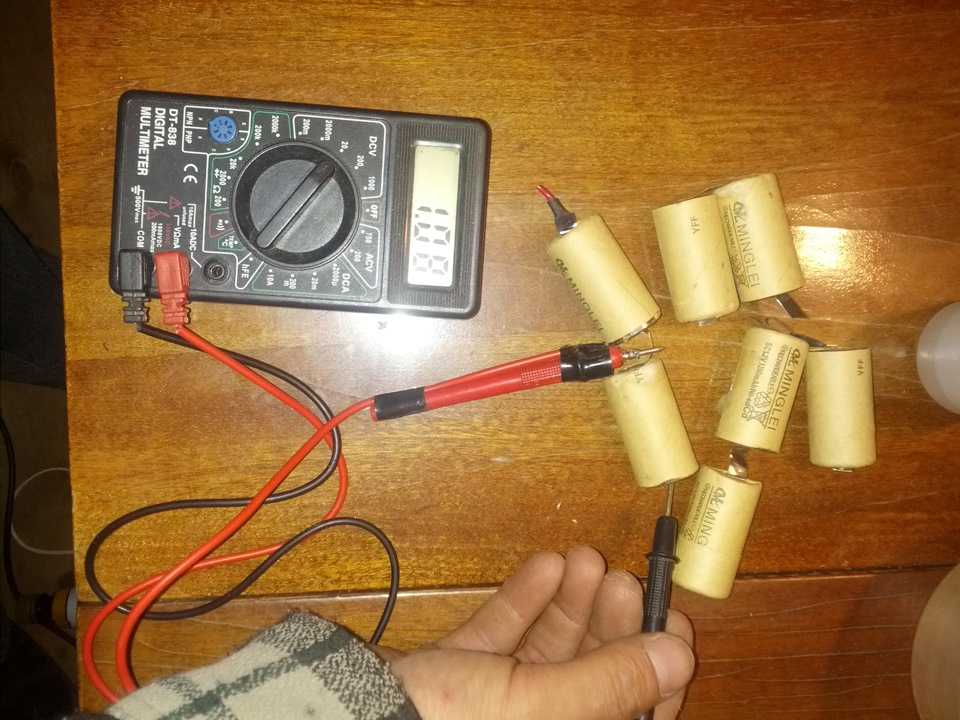

4. Тестером последовательно проверить каждый элемент (исправная бочка должна показать 1,2 – 1,4 В);
5. Отметить элементы с явно заниженным напряжением (на 0,5 – 0,7 В меньше нормы).

Таким образом, мы нашли один или несколько неисправных элементов. Теперь для того, чтобы отремонтировать аккумулятор для шуруповерта нужно восстановить или заменить нерабочий элемент.

Восстановление аккумулятора шуруповерта

Восстановлению не подлежат аккумуляторы типа Li-Ion, так как практически не имеют «эффекта памяти». Мы рассмотрим два метода как реанимировать аккумулятор шуруповерта типа Ni-Cd.

• Уплотнение или сжатие. Аккуратное сжатие банки аккумулятора до возникновения легкой деформации корпуса.
• Прошивка высоким напряжением. Краткосрочное воздействие на банку более высоким напряжением позволит частично устранить «эффект памяти» и восстановить номинальную емкость. Как оживить аккумулятор шуруповерта смотрите на видео.

Если предложенные методы вам не помогли – приступаем к замене элементов батареи.

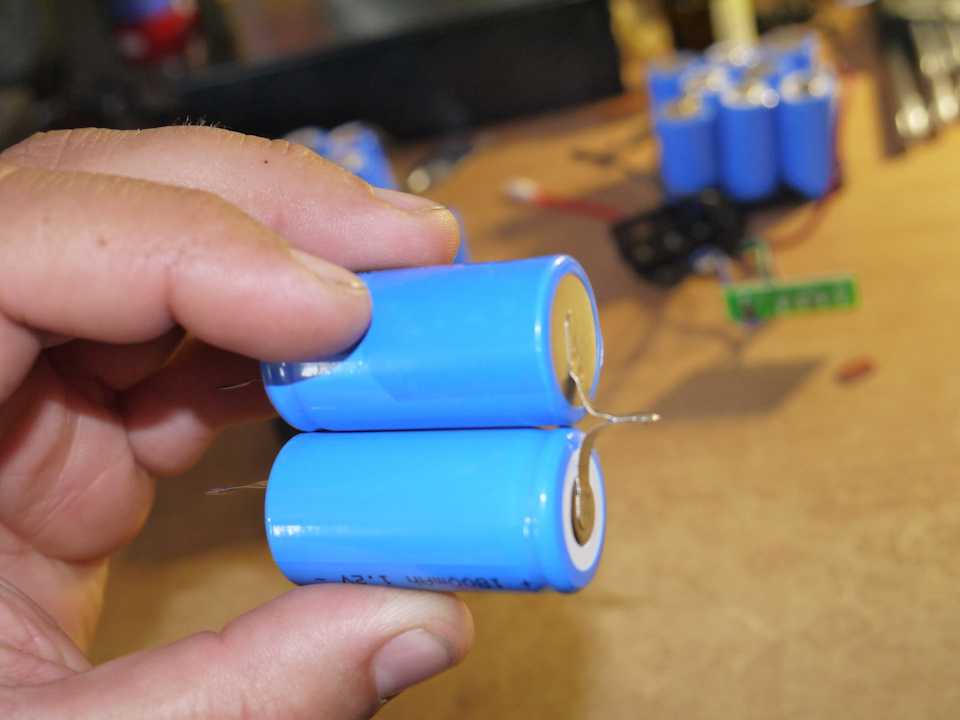

Замена поврежденных элементов аккумулятора

Восстановление аккумулятора шуруповерта позволяет только на время улучшить его состояние, а замена элементов практически сделает его новым.

Для ремонта вам потребуются новые элементы либо другой ненужный аккумулятор, откуда эти элементы можно извлечь. Ещё нужно взять паяльник, олово и малокорозийный флюс.

Сам ремонт не будет сложным, даже для людей без специальных знаний и навыков. Просто отрезаем неисправный элемент и на его место припаиваем новый (см. фото).

При ремонте аккумулятора шуруповерта соблюдайте несколько рекомендаций:

• При пайке старайтесь не перегревать батарею;
• Используйте «родные» пластины для соединения элемента, это позволит избежать лишнего нагревания;
• Не перепутайте полюса при установке нового элемента. Минус предыдущей банки ставьте к плюсу новой банки, а минус новой к плюсу следующей и т.д.

После ремонта следует выровнять потенциалы на всех элементах шуруповерта. Для этого нужно полностью зарядить аккумулятор и оставить на сутки в покое. Если ремонт прошел удачно, мультиметр на каждой банке должен показать примерно 1,2В.

После проверки устраняем «эффект памяти». Для этого нужно несколько раз полностью разрядить / зарядить аккумулятор. Такую процедуру стоит проводить раз в 3 месяца, как профилактику от нежелательной памяти. Это позволит значительно продлить жизнь вашему шуруповерту, до того времени, пока не захотите купить уже новую модель.

Надеемся, что данная статья помогла вам, и теперь вы знаете как отремонтировать аккумулятор для шуруповерта своими руками.

Ремонт АКБ шуруповерта своими руками

При возникновении неполадок системы питания в первую очередь необходимо определить причину их возникновение. Практически все неисправности, связанные с ремонтом батареи шуруповерта можно устранить самостоятельно. Для этого не потребуется использования специализированного инструмента и достаточно набора слесарных отверток и паяльника.

Диагностика неисправностей аккумулятора

1. Перед тем, как проводить ремонт АКБ шуруповерта литий-ионного типа необходимо полностью его зарядить, а элементы на основе NiCd или NiMH наоборот требуется разрядить до нуля, дабы не спровоцировать появления «эффекта памяти».

2. Далее производим непосредственный процесс разборки корпуса АКБ, который может быть смонтирован посредством клеев или винтового соединения. В случае с клеевой фиксацией понадобиться острый канцелярский нож, которым легкими движениями проводим по шву корпусу и крышки.

3. После вскрытия элементного отсека аккумулятора шуруповерта визуальным осмотром выявляем неполадки на предмет механических повреждений блоков, разрывов электрических проводов (паек), подтеков реагентов или вздутия.

4. Последовательно с помощью универсального мультиметра производим замеры напряжения на каждой из банок. Для литий-ионных элементов на экране тестера должны появиться цифры в диапазоне от 3.6 до 3.8 Вольт. Для АКБ никель-кадмиевого или никель-металлгидридного типа это значение должно варьироваться в пределах от 1.2 до 1.5 В. Значения напряжения при замерах должно быть идентичным на каждом из элементов.
5. С целью определения «просаженной» банки подключаем к ее контактам обычную автомобильную лампочку и даем поработать несколько минут. После повторения этой операции с каждым элементов АКБ шуруповерта вновь замеряем начальное напряжение. Выявленные банки с более низким напряжением и будут считаться дефектными.

Определив неисправные источники питания АКБ требуется выбрать один из путей восстановления ее работоспособности. В первом случае достаточно добавить дистиллированной воды в дефектные банки в случае испарения электролита и зарядить их током с более высоким напряжением, отличным от номинального. Второй способ заключается в полной замене отдельных элементов новыми. Многие специалисты рекомендуют применять именно второй путь решения проблемы, так как нет гарантии, что восстановление свойств банки даст желаемые результаты.

Восстановление батареи шуруповерта

На практике доказано, что восстановить дефектную банку АКБ можно только в источниках питания с «эффектом памяти», каковыми и являются никель-металлогидридные и никель-кадмиевые элементы. Для этих целей потребуется профессиональное зарядное устройство с возможностью настройки параметров силы тока и напряжения. Устанавливаем на панели ЗУ напряжение порядка 4 Вольт с силой тока 200мА и воздействуем исключительно на дефектные банки, выявленные при диагностике АКБ.

Заполнение банки АКб дистиллированной водой

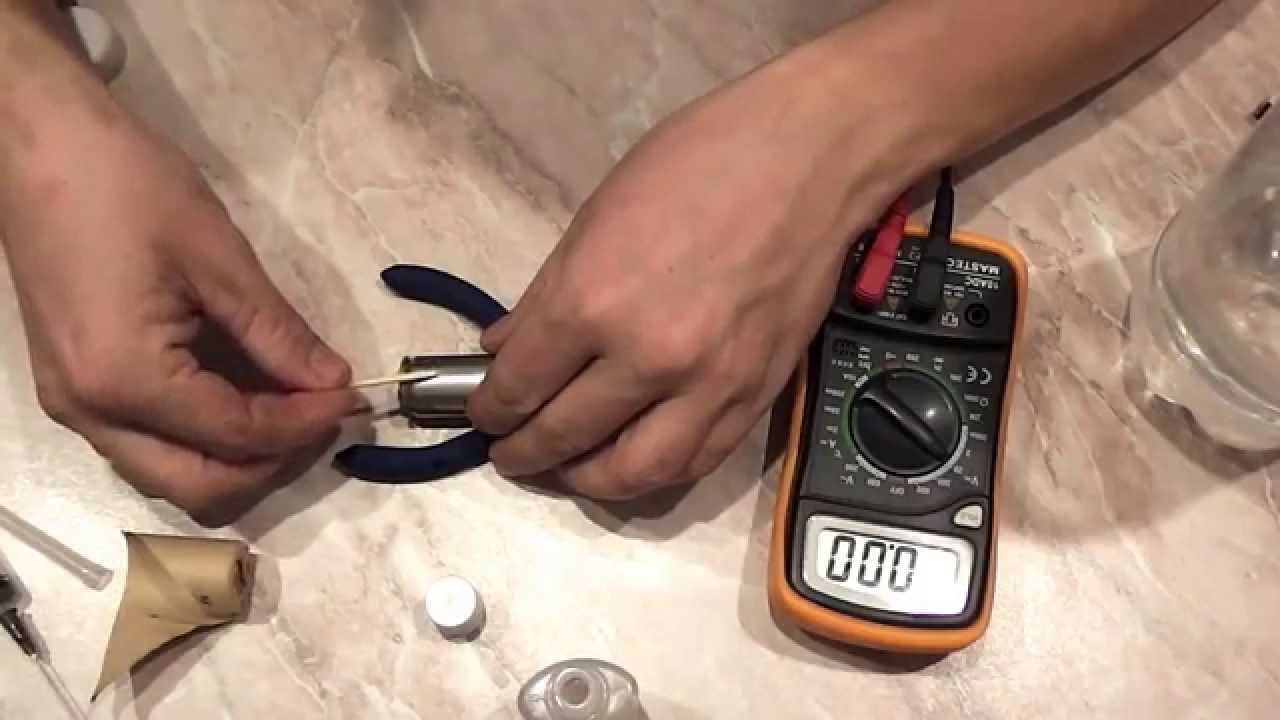

Восстановить аккумулятор шуруповерта можно путем проделывания небольшого отверстия в оболочке и доливании дистиллированной воды в электролит. Для этого берем тонкое сверло до 1,5 мм и откачиваем медицинским шприцем 1 кубический сантиметр электролита. В освободившееся пространство доливаем такое же количество воды и герметизируем отверстие посредством герметика или эпоксидной смолы. После подключения банок в одну цепь и сборки корпуса производим 5-6 раз процедуру зарядки и разрядки, чтобы сформировать так называемую «память» в источнике питания.

Замена дефектных банок АКБ шуруповерта

Рекомендованный специалистами способ заключается в замене неисправного элемента питания новым.

Подключение нового элемента питания АКБ шуруповерта

Для этого необходимо посредством обычных бокорезов отсоединить от общей пластины дефектную банку и на его место припаять новую батарею. Стоит отметить, при отрезки старой банки необходимо оставить достаточный конец контакта для возможности припайки нового элемента. После сборки всех банок необходимо несколько раз повторить цикл заряда/разряда, чтобы выровнять напряжение в каждом элементе (порядка 1.3В)

При выполнении процедуры пайки важно не перегреть элемент, так как это может сказаться на его дальнейшей работоспособности

Ремонт литий-ионной АКБ шуруповерта производится аналогично, за исключением отключения/подключения управляющей платы.

Выпуск газа из литий-ионных аккумуляторов

В литий-ионном аккумуляторе находится несколько отдельных батареек. В процессе эксплуатации одна или несколько из них могут перегреться, что приведет к испарению электролита. Таким образом, внутри батарейки скопится большое количество газа и она вздуется, выгнув термопластину. Чтобы решить проблему необходимо:

1. Разобрать аккумулятор.
2. С помощью мультиметра найти неработающую батарейку. Ее напряжение будет равно 0.
3. Далее необходимо достать ее из цепи и выпустить газ. Сделать это можно двумя путями:

• Взять ножницы, изогнутые на конце или любой другой схожий инструмент, подсадить их под плюсовой контакт и аккуратно вдавить вздутую пластину вниз. При этом газ где-то проделает отверстие наружу, чтобы найти себе дорогу. На самом деле, данный способ лишь на короткое время восстанавливает работоспособность батарейки. Впоследствии, через проделанное газом отверстие испарится весь электролит, без которого батарея работать не будет.
• Взять небольшие кусачки и отсоединить плюсовой контакт так, чтобы его можно было отогнуть (не нужно отрезать полностью). Далее необходимо воспользоваться шилом, с затупленным концом, которое вставляется под один из краев изогнутой пластины и постепенно проталкивать его внутрь (рассоединить пластину и край батареи). Когда газ выйдет (будет слышно), вздутую пластину нужно вдавить на место, а проделанное отверстие запаять паяльником или замазать силиконом. И также запаять отсоединенный вначале контакт.

Теперь необходимо зарядить батарейку при помощи прибора IMAX.

https://youtube.com/watch?v=aAm5qsyNIMI

Восстановление емкости после сработавшего эффекта памяти

Сразу скажу, что полностью реанимировать аккумулятор таким способом не получится, однако вполне может получиться восстановить значительную часть емкости, после чего аккумулятор сможет проработать еще не меньше года.

Для начала нужно полностью зарядить батарею. При этом желательно использовать низкие токи, то есть заряжать не оригинальным зарядным устройством, а сторонним, у которого есть возможность поставить ток в 0,2-0,3 А. к примеру аккумулятор с емкостью 1,5 Ач нужно заряжать указанным током около 5 часов.

Затем следует произвести «мягкую» разрядку. То есть подсоединить какой-либо потребитель, который будет разряжать аккумулятор медленно. Хорошо подойдет для этого обычная лампа накаливания на 12 В мощностью 6 Вт. Такая разрядка позволяет просадить все пластины в банке, что нам и требуется.

Также нужно будет подсоединить мультиметр в режиме измерения напряжения. Это нам нужно, чтобы можно было определить, на сколько уже разрядилась с помощью лампочки наша батарея. Требуется произвести такую разрядку, чтобы в банках осталось еще примерно 30% заряда. Это соответствует напряжению на клеммах аккумулятора в 5 В.

Затем снова также заряжаем и также разряжаем. В общей сложности циклов заряда-разряда должно быть 5. И только после этого можно будет использовать аккумулятор на шуруповерте.

Если такая процедура вам не помогла, то переходите к следующей.

причины выхода из строя, как его реанимировать (восстановить)

Аккумуляторный шуруповерт, может всегда пригодиться в хозяйстве, но со временем источник его энергии вдруг отказывается работать. Покупать новый шуруповерт накладно. Его цена примерно на 70% состоит из стоимости аккумулятора. А так как модели часто меняются, найти новую батарею именно под данный инструмент довольно трудно. Поэтому и возникает вопрос – что делать дальше. Покупать шуруповерт или искать аналогичную батарею? Но эту проблему можно решить, отремонтировав аккумулятор своими силами, продлив срок его службы еще на несколько лет.

Замена старых элементов питания

Данным способом можно отремонтировать аккумулятор любого шуруповёрта. Сама процедура ремонта не представляет особой сложности и начинается с разборки батареи. С помощью мультиметра определяются неисправные элементы, у которых напряжение будет ниже нормы. Затем они аккуратно извлекаются и вместо них приобретаются точно такие же мини-батарейки.

Новые детали устанавливаются на свои места и соединяются имеющимися пластинами. Для соединения используется пайка или точечная сварка. При этом нужно следить, чтобы элемент питания не перегревался. Поэтому работа должна быть выполнена аккуратно и быстро с использованием флюса или канифоли.

Восстановление аккумуляторашуруповертачерез заморозку

Вероятнее всего, ваш электроинструмент оснащен никель-кадмиевым элементом питания. Потому как данный тип батарей (в контексте представленной статьи) является наиболее распространенным. Исключительно поэтому наш материал и посвящен именно данному типу АКБ. Впрочем, приведенные ниже рекомендации действенны и в отношении использования металлогидридных источников энергии. Итак, порядок действий:

• Запакованный в полиэтиленовый пакетаккумулятор(полностью разряженный!) поместите в морозилку.
• Через 10-12 часов изымите АКБ из холодильного устройства.
• На несколько часов поставьте батарею на зарядку.
• После чего необходимо «высадить»аккумулятор. Пусть он работает до того момента, пока в емкостях не иссякнет энергия.
• Повторите описанную процедуру 2-3 раза.

Но что делать, если подобное восстановление аккумуляторашуруповертане увенчалось успехом в полной мере? В таком случае следует прибегнуть к комплексному решению проблемы, о котором вы узнаете из нижерасположенных разделов.

Определение поломки

Элементарная физика гласит: утеря тока в последовательной цепи является следствием повреждения какого-либо элемента. Чтобы починить аккумулятор шуруповерта необходимо найти поврежденную часть. Одновременно все элементы сгореть не могут: постоянный ток не меняет направления, он дойдет до первого испорченного звена и дальше изменит собственные характеристики.

Дальше будут перечислены методы, которыми чаще всего пользуются, когда нужно реанимировать АКБ в домашних условиях.

Вместо послесловия

Российский аккумулятор для шуруповерта «Интерскол» по качеству не уступает брендовым аналогам. Однако стоимость отечественного АКБ, без преувеличения, щадящая. Для тех, кто не уверен в своих способностях, кому «легче» приобрести новую батарею, нежели восстановить старую, — это вариант. Тем не менее в случае, когда конструкционная часть энергетического контейнера имеет эксклюзивные формы (пазы, фиксаторы и специфические изгибы), все же придется посвятить несколько минут своего драгоценного времени техническому творчеству. Поскольку может понадобиться перепаковать АКБ в «родной» корпус. Ну, а как зарядить аккумулятор шуруповерта и что нужно предпринять, когда АКБ не заряжается по причине долгого простоя в разряженном состоянии, вы уже знаете. Эффективных вам методов восстановления и не забывайте о безопасности – своей и окружающих!

Распространённые типы аккумуляторов для инструментов

Человеком придумано несколько десятков типов аккумуляторов, каждый из которых имеет свои определённые особенности. Но в распоряжении конструкторов электрической техники, будь то шуруповёрт или сабельная пила, находятся лишь некоторые из них, которые наиболее полно отвечают списку требований — компактности, безопасности, а также нетребовательности в обслуживании.

Принцип работы аккумулятора для электроинструмента — это химические процессы, протекающие в электролитической среде между двумя электродами — анодом и катодом. Обратимость этих процессов при пропускании электрического тока через составляющие части позволяет многократно перезаряжать элементы питания.

• Ni-Cd. Структура никель-кадмиевых батарей подразумевает катод из химических соединений никеля, а анод — из кадмия в виде закиси его гидрата или в металлической форме. Электролит представляет собой щёлочь на основе калия. Благодаря низкому сопротивлению этот тип батарей не нагревается при значительной нагрузке ни при питании прибора, ни при зарядке током большого напряжения. Благодаря этому никель-кадмиевые элементы удобно применять в мощных приборах — ударных шуруповёртах, болгарках, цепных пилах. Батареи могут храниться длительное время в разряженном состоянии и не боятся умеренных отрицательных температур.
• Ni-Mh. Спустя годы использования никель-кадмиевых батарей были выявлены их существенные недостатки: это эффект памяти, из-за которого во время эксплуатации нужно было внимательно следить за полным разрядом батарей, иначе их ёмкость сокращалась Появление устойчивых водородных гидридов соединений никеля с другими металлами привёл к появлению нового типа аккумулятора, а вот анод состоял уже из оксида никеля. Благодаря этому удалось решить вопрос с плохими экологическими показателями, на которые влиял токсичный кадмий. Металлгидридные батареи в меньшей степени подвержены эффекту памяти, а вот ёмкость при тех же размерах примерно на пятую часть больше. Правда, величина саморазряда в состоянии покоя не уменьшилась, а количество циклов, наоборот, стало меньше. И хотя металлогидридные аккумуляторы почти вытеснили никель-кадмий в бытовом секторе в форматах АА и ААА, шуруповёрты и рубанки комплектуются ими лишь изредка.
• Литий-ионные. Этот стандарт пришёлся ко двору как нельзя кстати. Катод (преимущественно из кобальтата лития) в них изготавливается на алюминиевой фольге, а анод — на медной. В результате протекания электрического тока выделяются ионы лития, которые проникают в другие материалы, например, графит. Благодаря минимальному саморазряду, а также почти полному отсутствию эффекта памяти литий-ионные устройства повсеместно вытесняют другие виды батарей в современных инструментах. Правда, есть у них и недостатки. Они крайне требовательны к условиям зарядки, поэтому оснащаются микроконтроллерами, ограничивающими зарядный ток, а также отключающими аккумулятор при достижении критического низкого порога заряда. Если такой контроллер выходит из строя, батарея может перегреться и даже взорваться. Негативно сказываются и низкая температура окружающей среды, так что хранить аккумуляторный электроинструмент в холодном гараже не стоит.

Процесс десульфатации

После промывки заливаем дистиллированную воду в аккумулятор и даем постоять 1-2 часа. За это время вода заполнит все доступные полости и поры пластин, при этом ее уровень может немного понизиться.

Выдерживаем одинаковый уровень воды над пластинами – примерно 10-30мм. Уровень воды можно проверить с помощью прозрачного пластикового корпуса от авторучки. Ставим широким концом пластиковую трубочку на пластины, а с другого конца трубочки зажимаем пальцем отверстие. Вынимаем трубочку и смотрим уровень воды в трубочке.

Ставим АКБ на заряд током 20-30% от номинала 10-часового зарядного тока. Если АКБ (60 А*ч), то 10 часовой зарядный ток составит 6А. Если взять 20-30% от 6А, то получим 1.2-1.8А.  Можно ток ставить меньше, например 1А, главное не больше.

Оставляем на зарядке, которая продлиться примерно 3-4 дня. Периодически заглядываем в банки. Должны выделяться мелкие пузырьки и редкие больше пузырьки, но не должно быть интенсивных больших пузырьков. Если они есть, значит вода кипит. Длительное кипение негативно сказывается на активной массе пластин, она осыпается. Кипение воды говорит о том, что тока много для растворения сульфата, и поэтому его излишки тратятся на гидролиз (разложение) воды на водород и кислород, что мы и видим в качестве пузырьков. Поэтому если есть кипение, то снижаем ток, можно вплоть до 0.5А.

Раз в день измеряем плотность в банках. Она должна медленно расти. Сульфат будет растворяться и переходить в жидкую кислоту. Примерно через 2 дня плотность поднимется до 1.1 г /см3.  Сульфат при такой плотности очень плохо растворяется. В АКБ на этот момент вместо воды получится слабый электролит.  За время заряда на пластинах уменьшиться белый налет сульфата и станет видно коричневые пластины. При достижении плотности 1.1 г /см3 сливаем слабый электролит из АКБ и заливаем чистую дистиллированную воду. Опять ставим на зарядку с тем же током и напряжением. В зависимости от количества сульфата на пластинах замену воды придется производить 1 или два раза.

Прекращаем заряд, когда все пластины станут коричневого цвета и плотность перестанет расти несколько часов. Это означает, что сульфат перестал растворяться в воде, а значит процесс десульфатации практически закончен. Это происходит примерно на 4 сутки зарядки. В банках будет видно чистые пластины коричневого цвета.

Коричневый цвет.

В некоторых случаях на пластинах будет видно черный налет. Черный налет появляется тогда, когда начинает растворяться сульфат, который служит связующим веществом в частицах активной массы. Лучше до такого состояния не доводить, так как это уже передозировка.

Черный цвет.

Основные способы восстановления

Несколько методик помогут справиться с вопросом, как можно реанимировать аккумулятор шуруповерта в домашних условиях. Поэтапное выполнение рекомендаций позволит продлить срок службы агрегата.

Пользователи должны помнить, что процесс проходит с предельной осторожностью, а после завершения манипуляций все детали нужно вернуть в первоначальные места

Использование повышенного тока

Прошивка при помощи напряжения и тока, превышающего номинальные показатели, помогает бороться с эффектом памяти, частично восстанавливать утраченный объем.

Замена банок в аккумуляторе

Ремонтные работы требуют новых компонентов, продающихся в специальных магазинах. При покупке «банки» необходимо проверять параметры размеров и объема — они должны подходить к первоначальным элементам.

При процедуре неисправная часть вырезается, на ее место устанавливается рабочая, затем она припаивается. При пайке учитывают несколько факторов:

• процедура проводится максимально быстро — нагрев устройств отражается на их функциональности;
• при присоединении пользуются родными или медными пластинами аналогичных габаритов;
• в процессе отслеживают «плюс» и «минус» — отрицательное значение на предыдущем питании присоединяют к положительному на следующем.

Замена банок

Долив дистиллированной воды

Жидкость подходит только для простейших, а не современных устройств. Испарение влаги связано с перегревом во время работы. Для устранения неполадок и восстановления дистиллированную воду нужно долить.

Алгоритм выполнения несложный:

Проводят разборку аккумулятора и ищут мини-питание. Их количество зависит от марки оборудования. Поиск неисправностей проходит при помощи мультиметра, в работоспособных элементах напряжение равно 1-1,3 В

При пониженном уровне требуется ремонт неисправной части

Извлекаются проблемные детали с предельной осторожностью руками, без повреждения соединительных пластин. Они необходимы для обратной сборки и закрепления питающих элементов

На боковом участке просверливается полость с диаметром меньше 1 мм

Она должна располагаться ближе к нижней или верхней части. Сверление затрагивает только стенку, но не внутренние участки батарейки. Заполнение жидкостью производится через шприц — емкость должна полностью заполниться. В этом положении элемент оставляют на сутки. Через 24 часа проводят зарядку и оставляют на одну неделю. Дополнительная проверка напряжения и емкости проходит через 7 суток, если оно осталось на первоначальных после ремонта позициях, то отверстие заливается силиконом или запаивается.

Завершается метод сбором аккумулятора с припаиванием соединительных пластинок и последней проверкой работоспособности устройства. При помощи незначительных нагрузок производится полная разрядка. Процедура повторяется трижды (с полным восстановлением и обнулением заряда), с регулярным замером показателей.

Заливка через отверстие

Ремонт и замена элементов аккумуляторов

Методика подходит для всех типов питания шуроповертов. Процесс начинается с разборки аккумулятора, проверки мультиметром исправных и поврежденных деталей с пониженным уровнем напряжения. Вместо неисправных элементов устанавливаются новые мини-батарейки.

После установки их соединяют пластинами, с этой целью пользуются пайкой или точечной сваркой.

Как устранить эффект памяти

Частая недостаточная зарядка и последующая разрядка приводят к возникновению эффекта памяти. Устройство «запоминает» минимальные границы, что вызывает уменьшение емкости. Проблема встречается в Ni-Cd (NiCd), иногда в Ni-MH устройствах. В остальных разновидностях источников питания (литиевых) он отсутствует изначально.

Для решения вопроса с ремонтными работами необходимо провести полную разрядку и зарядку элемента, используя лампочку в 12 В. К ней нужно припаять провода с плюсом и минусом, позже их соединить с контактными клеммами устройства. Чтобы раскачать устройство, необходимо повторить схему не меньше пяти раз.

Эффект памяти

Реанимация с помощью замораживания

Метод с холодными температурами подходит для кадмиево-никельных элементов питания. Процесс подчиняется алгоритму:

1. После полной разрядки устройства его помещают в полиэтиленовый пакет и отправляют в морозильник.
2. Спустя 10 часов батарейку извлекают и отправляют заряжаться.
3. Затем вторично обнуляют заряд и повторяют процесс трижды.

Владельцы оборудования Бош, Интерскол, Штурм Энергомаш и прочих знаменитых брендов должны помнить, что возможность восстановиться присутствует у отдельных элементов. Реанимация некоторых на дому не поможет оживить аккумулятор, вне зависимости от точности выполнения инструкций.

Схема, устройство, ремонт

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием.

Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта .

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.

Печатная плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь.

Определение неисправности и восстановление аккумулятора шуруповерта

Прежде чем приступать к ремонту аккумулятора, следует определить его неисправность, иначе ремонт сделать будет довольно сложно или совсем невозможно. Нужно отметить, что выход из строя одновременно всех элементов аккумулятора невозможен, за исключением редких случаев, когда могло произойти длительное замыкание выходных клемм батареи.

Для определения неисправности следует:

1. Поставить батарею на зарядку и дождаться, пока она полностью зарядится.
2. После этого разобрать корпус, и замерить напряжение каждого зарядного элемента. Разница напряжения по банкам для никель-кадмиевых батарей, может быть в пределах 1,2-1,4 V, а разность литиевых может быть около 3,8 V.
3. Банки, имеющие напряжение меньше номинального, следует пометить. После чего, аккумулятор нужно снова собрать и дать ему полную нагрузку до ощутимой разрядки.
4. Затем батарею снова разобрать и по новой произвести замеры напряжения каждой банки.
5. Обычно самая большая просадка напряжения будет в помеченных элементах, которые нужно будет «реанимировать» или просто заменить.

Если для работы шуруповерта необходимо напряжение 12 V, можно попытаться найти неисправные элементы более простым способом. Для этого нужно:

1. Произвести полную зарядку аккумулятора, после этого его разобрать и замерять напряжение каждого элемента.
2. Затем с помощью 12 вольтовой лампочки полностью его разрядить и снова замерять напряжение всех элементов, чтобы определить, какие из них неисправны.

Вместо лампочки, можно использовать подходящий по напряжению резистор.

Ремонт и замена элементов аккумулятора шуруповерта

Наиболее эффективный метод, как восстановить аккумулятор шуруповерта – это простая замена вышедших из строя зарядных элементов, которые были обнаружены во время их проверки.

Важно. Приобретенные элементы должны по своей емкости и габаритам четко совпадать с заменяемыми

Для ремонта нужно будет приготовить: паяльник, оловянный припой и спиртовой флюс (желательно).

Сам процесс замены зарядных элементов не предоставляет какой-либо сложности, лишь бы был навык в пайке.

Восстановление аккумулятора шуруповерта

Внимание. Чтобы не нанести вред аккумулятору при работе с паяльником, пайку нужно производить быстро

Для соединения элементов рекомендуется использовать родные пластины, а при невозможности их использовать, полностью заменить их на такие же по размеру, но из меди. Это нужно для правильного процесса зарядки. При разном сечении соединительных пластин между элементами, они будут нагреваться, и естественно, для защиты заряжающихся банок будет постоянно срабатывать термистор.

Нужно внимательно отнестись к сборке батарей. Соединение должно быть последовательным – минус каждой батареи подсоединяется к плюсу следующего элемента.

После полной сборки всех элементов, производится выравнивание их потенциалов, так как они на данное время будут разными. Для этого нужно провести определенный цикл зарядки/разрядки. Отремонтированный аккумулятор полностью заряжается, после чего он должен примерно сутки отстояться. Через сутки нужно измерять напряжение по отдельности всех элементов, и если сборка была произведена правильно, показатель напряжения каждого элемента должен соответствовать 1,2 V.

После этого батарею следует снова полностью разрядить. Для этого собранному аккумулятору, при помощи шуруповерта, дается полная максимальная нагрузка до его полной разрядки. Главное не перегружать сам шуруповерт, чтобы его не пришлось в будущем ремонтировать. Эту процедуру зарядки/разрядки нужно повторить несколько раз подряд.

Таким же образом примерно каждые три месяца, рекомендуется проводить процедуру по стиранию «эффекта памяти», которая продлит работу аккумулятора и самого шуруповерта.

Общие рекомендации по ремонту

Для ремонта аккумуляторной батареи потребуются измерительные приборы – амперметр на 2 А, вольтметр на 2 и 15 В, тестер, омметр и миллиамперметр. Манипуляции с корпусом выполняются с помощью отвертки, ножниц и плоскогубцев. Для обнаружения дефектов может понадобиться лупа.

Во время решения задачи можно ли отремонтировать батарейку, выполняется поиск неисправного элемента и его дальнейшая замена. Для проверки используется стандартная схема, а на основании полученных данных анализируется состояние отдельных деталей. Следует помнить, что неисправными могут оказаться не только мини-батарейки, но и клеммы самого шуруповерта.

Определение причин начинается с измерений напряжения при помощи тестера на каждой отдельной батарейке. Все нерабочие элементы маркируются и отделяются от исправных. Если у аккумулятора наступает быстрая разрядка, не стоит сразу же производить его разборку. Вначале можно попробовать восстановить емкость аккумулятора шуруповерта. С этой целью проводится полная зарядка и глубокая разрядка батареи в течение нескольких циклов. В большинстве случаев емкость восстанавливается почти полностью.

Нередко шуруповерт перестает работать из-за выхода из строя клемм. В процессе эксплуатации они постепенно разгибаются, в результате контакт нарушается и зарядка аккумулятора осуществляется не полностью. Чтобы отремонтировать зарядное устройство, его нужно вначале разобрать, а затем аккуратно подогнуть каждую клемму. После этого необходимо проверить качество зарядки с помощью измерительных приборов.

Если принятые меры не помогли, необходимо просто заменить неисправную деталь. В случае обнаружения конкретной причины неисправности, рекомендуется использовать методы восстановления, приведенные ниже.

Восстановление аккумулятора шуруповёрта

Следует сразу же предупредить, что батареи с элементами литий-ионного типа не ремонтируются. Их можно только заменить.

Основные методы восстановления параметров отдельных батареек:

• восстановление АКБ через заморозку;
• устранение эффекта памяти;
• добавление испарившегося электролита.

Восстановление АКБ через заморозку

Никель-кадмиевые аккумуляторы можно попробовать восстановить простым методом заморозки. Рассмотрим порядок действий:

• полностью разряженный аккумулятор помещаем в полиэтиленовый пакет и помещаем его в морозильную камеру бытового холодильника;
• часов через 10-12 необходимо извлечь батарею из морозильной камеры;
• поставить её на зарядку;
• после чего, нужно посадить аккумулятор, тоесть включить его в работу до полной потери энергии;
• повторить такую операцию 2-3 раза.

Если попытка восстановить аккумулятор не увенчалась успехом, необходимо прибегнуть к другим методам.

Устранение эффекта памяти

Распознать такой дефект не очень сложно. После полного заряда батареи, она быстро разряжается и перестаёт работать. Через некоторое время вновь начинает функционировать.

Сначала необходимо полностью произвести процесс зарядки, причём желательно небольшим током (если есть такая возможность). Затем, полностью разрядить на малой нагрузке. Такие действия позволят произвести просадку не только верхнего слоя, но и всех пластин полностью.

Для нагрузки можно применять обыкновенную электрическую лампочку мощностью 60 Вт и напряжением 220 В. Разряд проводить до 30 % от номинальной ёмкости порядка 5 В.

Такую процедуру, перед использованием аккумулятора, нужно повторить не менее пяти раз. Конечно, такое «лечение» не позволит полностью восстановить батарею, но продлит её жизнь, как минимум на год.

Добавление электролита

Считается, что испарение электролита — самая распространённая проблема аккумуляторных батарей.

Для решения этой проблемы нужно демонтировать неисправные элементы, путём разрезания соединительных пластин. После чего, нужно сделать небольшое отверстие в корпусе элемента (диаметром до 1 мм) со стороны отрицательной клеммы. Затем, при помощи медицинского шприца, долить несколько капель дистиллированной воды. После чего обязательно произвести качественную герметизацию батарейки эпоксидной смолой. Вставить реанимированный элемент в существующую схему.

Чтобы произвести выравнивание потенциала всех элементов, их нужно разрядить лампочкой на 1,5 Вольта. Цикл заряд-разряд нужно выполнить минимум пять раз, только тогда использовать инструмент.
