Дифавтоматы и узо - в чем разница, главное отличие

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

теплового расцепителя;
электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

дифференциальный орган;
тепловой расцепитель;
катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Устройство защитного отключения (УЗО)

Данное устройство предназначено для выравнивания силы тока, идущего к электроприбору с током, выходящим от электроприбора (по нейтрали), по разнице между ними распознает утечку из электросети. Когда разность достигает значения, несовместимого с жизнью человека (30 мА), устройство отключает напряжение. В результате почти моментального срабатывания устройства дифференциальный ток, идущий через неисправную изоляцию или через тело человека, не успевает нанести существенный вред.

УЗО не только способно защитить человека от удара электрическим током, но также способно предотвратить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механического, температурного воздействий, старения изоляции проводов.

Как это работает? Допустим, внутри стиральной машинки повреждена изоляция фазного провода. Если произойдет касание человека, стоящего на влажном полу, корпуса стиральной машины, УЗО в тот же момент отключит подачу напряжения, определив, что ушедший в квартиру ток не вернулся по нейтрали в устройство защитного отключения, то есть входящий и исходящий токи через УЗО различны.

УЗО поможет и при следующей ситуации: например, при сверлении стены с упором голой ногой на батарею отопления попадание в фазный провод электропроводки. Образовавшаяся в данном случае электрическая цепь «дрель – тело человека — батарея» способна вызвать остановку сердца или дыхания. Но при наличии УЗО, оно сразу «определит», что часть тока не вернулась (та, что, пройдя через человека, ушла в батарею). В этом случае напряжение будет также отключено моментально. Человек при этом даже если и получит удар током, то не такой большой силы, как могло бы быть.

При отсутствии УЗО, любая из этих причин способна нанести человеку вред, не совместимый с жизнью. Однако не во всех случаях УЗО способно помочь. Например, если домашняя электропроводка старая, ветхая. В этой ситуации УЗО будет срабатывать постоянно и отключать электроэнергию из-за постоянных утечек через неисправную проводку, что доставит больше хлопот, нежели пользы. Поэтому в такой ситуации предпочтительнее устанавливать УЗО точечно, то есть устанавливать розетки со встроенным УЗО.

Критерии подбора УЗО

При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока

После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.

Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.

Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Номинальный ток нагрузки в зоне защиты, А	16	25	40	63	80
IDn при работе в зоне защиты одиночного потребителя, мА	10	30	30	30	100
IDn при работе в зоне защиты группы потребителей, мА	30	30	30(100)	100	300
IDn УЗО противопожарного назначения на ВРУ, мА	300	300	300	300	300

Разновидности устройств защитного отключения

Выключатель дифференциального тока может иметь один из следующих типов:

AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;На корпус устройства типа AC наносится специальный значок в виде волны (переменный ток)
A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;Прибор типа A маркируется значком, обозначающим оба типа токов, с которыми он может работать
B. Такие устройства защитного отключения используются только на промышленных предприятиях.

УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий

Конструкция УЗО

Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:

электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:

ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;Электротехническое оборудование ABB славится своим качеством и надёжностью
Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
IEK — продукция, качество которой приемлемо, а цена — низкая;Изделия под маркой IEK относятся к бюджетному классу с хорошим качеством и приемлемыми ценами
«Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.

Как подключать УЗО и дифавтомат

Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.

Характеристики.

Хочу отметить о равнозначности предполагаемой замены УЗО и автоматического выключателя на дифавтомат

Изучая типы и основные характеристики УЗО, я не раз обращал внимание, что по конструктивному исполнению УЗО бывают электромеханические и электронные. Это принципиальный момент. Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики

Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики.

Дело в том, что эти типы УЗО по разному ведут себя при аварийных режимах работы электрической сети, в частности при обрыве нулевого провода со стороны питающей линии.

К чему я веду? А к тому, что в состав дифавтомата входит модуль дифференциальной защиты (т.е. часть дифа — это УЗО) и все выше сказанное в полной мере относится и к дифавтоматам.

И очень часто бывает так, что вместо электромеханического УЗО, которое при обрыве нуля работоспособно и выполняет свою защитную функцию, устанавливается дифавтомат с электронным модулем дифференциальной защиты, который при обрыве нуля не работоспособен, поскольку содержит в своей конструкции электронный блок, питающийся от электросети. К тому же электронные УЗО и дифавтоматы дешевле электромеханических.

Многие покупая УЗО или дифавтомат об этом даже не задумываются, причем продавцы в магазине порой тоже не могут дать внятный ответ, какого типа они продают устройство. Рекомендую прежде, чем отправляться за покупкой в магазин, внимательно изучить статью Как проверить тип УЗО?

Также многие современные электроприборы имеют сложные схемы управления, которые в случае пробоя изоляции помимо синусоидальных токов утечки, могут создавать и пульсирующие токи утечки постоянного тока. В таких ситуациях желательно использовать дифференциальную защиту типа А, а не широко распространенный тип АС. Устройства типа А стоят дороже и их сложнее приобрести.

Это также необходимо учитывать при замене УЗО на дифавтомат. Если у вас стоит автомат и электромеханическое УЗО типа А, а вы производите замену на дифавтомат с электронным модулем диф. защиты типа АС — замена, как минимум, не равнозначная.

Поэтому при замене связки УЗО+автомат на дифавтомат необходимо учитывать основные характеристики и тип устройств для равнозначной замены.

Идентификация причины срабатывания.

При использовании для защиты линии автоматического выключателя и УЗО в случае возникновения неисправности и срабатывании одного из аппаратов защиты, можно однозначно установить причину.

— Если сработал автоматический выключатель, значит в защищаемой цепи произошло короткое замыкание, либо произошла перегрузка, которая привела к срабатыванию тепловой защиты.

— Если сработало УЗО — значит в защищаемой цепи произошла утечка тока.

— Если установлен дифавтомат, то при его срабатывании нет возможности однозначно идентифицировать причину — сработала дифференциальная защита, либо электромагнитный или тепловой расцепитель.

Это усложняет поиск и устранение неисправности. Некоторые производители выпускают серии дифавтоматов с блоком индикации, но они есть не у всех брендов и не во всех сериях.

Резюмируем: связка УЗО+автомат, в отличие от дифавтомата, позволяют однозначно идентифицировать причину срабатывания.

Особенность УЗО

Однако нужно понимать, что существуют сценарии, при которых УЗО попросту не реагирует. К таковым, например, можно отнести случаи попадания животных под напряжение, когда при этом замыкания на землю нет. Этот сценарий вполне возможен, когда происходит одновременное касание к фазному и нулевому проводнику. Помимо, также это может произойти при наличии изоляции с полом.

Такая особенность связана с тем, что УЗО попросту не способно отличать ток, что проходит через животное или человека от того, который обычно присутствует в нагрузочном элементе. Здесь можно использовать только механическую защиту или обесточивание перед непосредственным контактом, если таковой планируется. Частично эту проблему также решает подключаемый автомат, с которым УЗО работает в паре, благодаря чему производится защита от утечек и перегрузок, однако об этом далее.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

фазный провод присоединяется к клемме АВ;
соединяется перемычкой выход автомата и L-клемма УЗО;
выход фазы УЗО направляется к электроустановкам;
нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Особенности дифавтомата

Дифавтомат (сокращение от понятия «дифференциальный автомат») – автоматический прибор, который служит для защиты энергоносителей и электроприборов от сети при коротком замыкании или перегрузке.

В этом приборе установлен дифференциальный трансформатор (специальный датчик), осуществляющий поиск возможных утечек в электропроводке – на выходе размещена катушка, которая выполняет сброс напряжения, в результате чего происходит принудительное размыкание всех контактов устройства. Такое отключение дифавтомата возможно только благодаря воздействию встроенного в аппарат защитного механизма, который срабатывает мгновенно при появлении в электросети сверхтоков.

Универсальность или специализация?

Итак, что лучше – УЗО или дифавтомат? Если у электрика есть задача упростить свою работу и за один раз выполнить все требования «Правил эксплуатации электроустановок потребителей», то универсальный прибор как раз то, что ему и требуется.

Например, при отгорании нуля можно не беспокоиться, о том, что в какой-то из квартир у потребителей возникнет напряжение 380 вместо положенных 220 вольт. Обычный автоматический выключатель при этом сработает не ранее, чем через час – время, за которое нагрев проводников достигнет критического уровня. А дифавтомат, если он электромеханического типа, выключит аварийную сеть в течение миллисекунд.

Применение защитного устройства с тремя чувствительными элементами имеет следующие плюсы:

реакция на все виды аварийных случаев;
упрощается монтаж – нет необходимости соединять приборы перемычками;
экономится место в распределительном щитке.

Есть у него и минусы:

при аварийном отключении сети вы не можете однозначно сказать, было ли это короткое замыкание, обрыв нуля или частичный пробой изоляции;
чем больше в устройстве элементов, тем ниже его надежность. Это общее техническое правило;
не исключен конфликт между отдельными элементами устройства, в результате чего общая эффективность работы дифавтомата ниже, чем узкоспециализированного прибора.

Размещение в одном корпусе приборов для защиты от перегрева, короткого замыкания и тока утечки также входит в противоречие с тем, где такие устройства стоит устанавливать, если бы они были автономными. Автоматические выключатели лучше размещать в узловых точках сети. А УЗО наоборот, как можно ближе к потребителю, поскольку каждый метр проводника – это сопротивление, способное погасить дифференциальный ток, возникающий при нарушении сопротивления изоляции или случайном касании токоведущих частей.

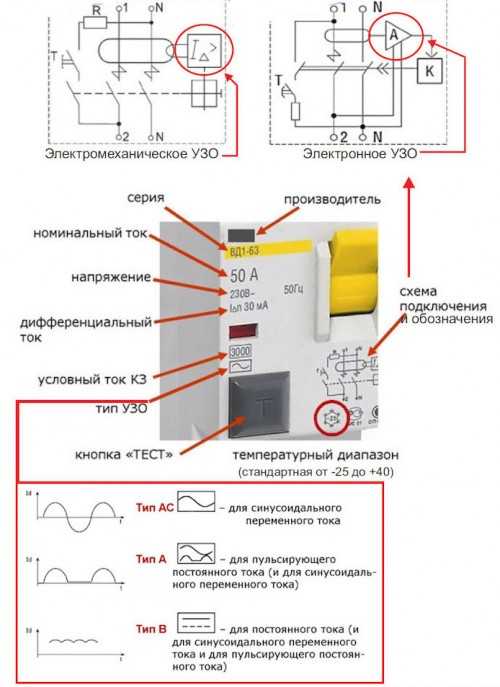

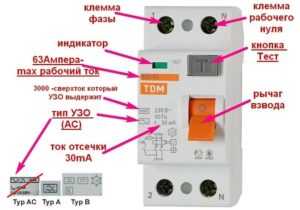

Маркировка УЗО

Маркировка защитных устройств существенно облегчает их выбор для конкретных условий эксплуатации

При прочтении маркировки следует в первую очередь обращать внимание на значение номинального тока, измеряемого в амперах и обозначаемого крупным шрифтом. Более мелкими символами наносится значение дифференциального тока, измеряемого в миллиамперах, который и является током утечки

Вместе с основными параметрами обозначается и тип данного прибора.

Маркировка имеет большое значение. Например, электромеханические УЗО не зависят от величины напряжения и могут нормально функционировать. Электронные приборы, наоборот, полностью зависят от этого фактора. То есть, в первом случае срабатывание происходит даже при отсутствии сетевого напряжения, а во втором – устройство без напряжения не будет работать.

На боковой части корпуса наносится маркировка со схемой подключения устройства, что дает возможность самостоятельного подключения аппаратуры даже начинающим мастерам. Правильная расшифровка маркировки позволяет выбрать прибор под условия эксплуатации в конкретной электрической сети. Большое значение правильный выбор имеет при установке защитных устройств на отдельные участки.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Отличия дифавтомата от УЗО: выбираем устройство защиты по задачам и бюджету

Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности

Почему выбивает УЗО: причины срабатывания, неисправности и способы их устранения

Срабатывает УЗО при подключении нуля без нагрузки

Что такое УЗО: принцип действия устройства, причины его отключения

Особенности выбора для квартиры или дома

Параметры автоматов во многом зависят от характеристик электропроводки и устанавливаемого оборудования. Часто ставят защиту с током утечки 30 мА, поскольку более чувствительные устройства могут выдавать ложные срабатывания при изношенной электропроводке и при большом количестве подключенных приборов.

Тап электромагнитного расцепителя определяется параметрами подключаемой нагрузки.

Асинхронные двигатели, используемые в компрессорах холодильников, сплит-систем, водяных насосах, в момент запуска потребляют ток, в 3-5 раз превышающий номинальный. Для исключения ложных срабатываний в быту используют тип С расцепителя.

По току срабатывания руководствуются теми же условиями, что и при выборе автоматов защиты.

В чем отличие между УЗО и дифференциальным автоматом

Внешне оба устройства очень похожи друг на друга. Тем не менее, эта два разных прибора, с собственными функциями. УЗО не в состоянии защитить цепь от короткого замыкания или перегрузок. С этой целью необходимо использование автоматического выключателя, устанавливаемого перед устройством защитного отключения. Этим УЗО и отличается от дифференциального автомата.

Поэтому часто предпочтение отдается дифавтомату, совмещающему функции не только УЗО, но и автоматического выключателя. Он способен защитить от поражения электротоком, спасти технику и проводку от коротких замыканий. Поскольку это два разных прибора, нужно быть внимательным при покупке конкретного защитного устройства.

В первую очередь определяется точное название аппарата, чтобы выяснить: это дифференциальный автомат или УЗО.
Лучше пользоваться продукцией известных производителей, поскольку маркировка китайских изделий очень часто не соответствует действительности.
Отечественными производителями название устройства наносится прямо на боковую сторону прибора.
Если же на корпусе обозначены только цифры, соответствующие номинальному току в амперах, то это УЗО

Когда перед цифрами имеется буквенная маркировка, В, С или D это дифференциальный автомат, а буквы соответствуют характеристикам теплового и электромагнитного расцепителей.
Решая что использовать для квартиры УЗО или дифференциальный автомат, необходимо обратить внимание на габариты обоих приборов. Кроме того, необходимо посмотреть на схему подключения

Если слово ТЕСТ нанесено без дополнительных знаков – это УЗО, если рядом с этим словом имеются обозначение обмоток расцепителей – это дифавтомат.
На УЗО имеется отметка, обозначающая номинальный ток или максимально допустимую нагрузку.
Основной характеристикой дифавтомата является время срабатывания, обозначаемое как С16 и т.д.

Дополнительно отличить что это, дифавтомат или УЗО, поможет принципиальная схема, нанесенная на устройство. На лицевой стороне УЗО имеется изображение лишь дифференциального трансформатора, а на дифавтомате добавлены схемы двух расцепителей.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат

— это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене

Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу. Поделиться записью
