Тензодатчики

Принцип работы тензодатчиков

Во многих отраслях промышленности необходимо измерение размера деформации. Для таких целей применяется тензорезисторы, который помогает преобразовать уровень деформации в определенную электрическую величину. Благодаря этому можно определить её значение.

Тензодатчики – это устройства, которые могут преобразовать механическую деформацию тела в электрический сигнал, который позволяет определить уровень растяжения и сжатия конкретного предмета. Он является резистивным преобразователем и считается одним из главнейших составляющих высокоточного оборудования.

Устройство изготовлено из чувствительного тензорезистора, который производится из тензоматериалов. Чаще всего это фольга или алюминиевая проволока с небольшим сечением. тензодатчик шайбового типа

Бывают самые разные датчики, которые могут использоваться в любых отраслях: атомной, фармацевтической, металлургической и прочих. Виды тензодатчиков:Приборы для измерения нагрузки и силы (динамометры);Измерители давления;Тензодатчики крутящего момента для автомобильных и станочных двигателей.

Тензорезисторы классифицируются не только по своей форме, но и по конструктивным особенностям. Конструкция прибора зависит от типа чувствительного элемента. Для контроля деформации используются следующие типы тензорезисторов:Фольговые;Пленочные;Проволочные.

Пленочные являются аналогом фольговых, за исключением материала, из которого изготовлены. Производители изготавливают такие модели из тензочувствительных пленок с особым напылением, которое увеличивает чувствительность системы. Такие измерительные узлы удобно использовать при необходимости измерить динамические нагрузки. Производство пленок выполняется из таких материалов, как титан, висмут, германий.Проволочные способны измерить нагрузку от нескольких сотых грамма до целых тонн (скажем, весовой бункер и прочие). Их называют одноточечные, т. к в отличие от пленочных и фольговых моделей, они измеряют в одной точке, а не площади. Такая конструкция позволяет использовать проволочные тензодатчики для измерения деформации сжатия и растяжения.проволочная модель

Конструктивно прибор представляет собой тензорезистор с контактным элементом. Он закреплен на верхней панели устройства, которая соприкасается с измеряемым телом. Принцип работы любого тензодатчика основан на воздействии на чувствительный элемент определенной детали. Для включения датчика в сеть применяется специальные электрические отводы, которые подключаются к чувствительной пластине. Благодаря этому в контактном элементе наблюдается постоянное напряжение. Но, при работе датчика на специальную подложку устанавливается деталь. Её вес разрывает цепь и образовывается механическая деформация, которая при помощи контрольных контактов преобразуется в электрический сигнал.

Измерительный мост тензодатчика позволяет измерить наименьшие нагрузки, благодаря чему значительно расширяется использование прибора. Мостовая схема подключения тензометрического датчика основана на законе Ома, при котором если все сопротивления имеют равное значение, то ток, проходящий через резисторы, также будет иметь одинаковое значение. Здесь воздействие из вне принято называть «внешним фактором», а преобразование сигнала – «внутренним». Тогда принцип действия основан на анализе внешнего фактора при помощи внутреннего.

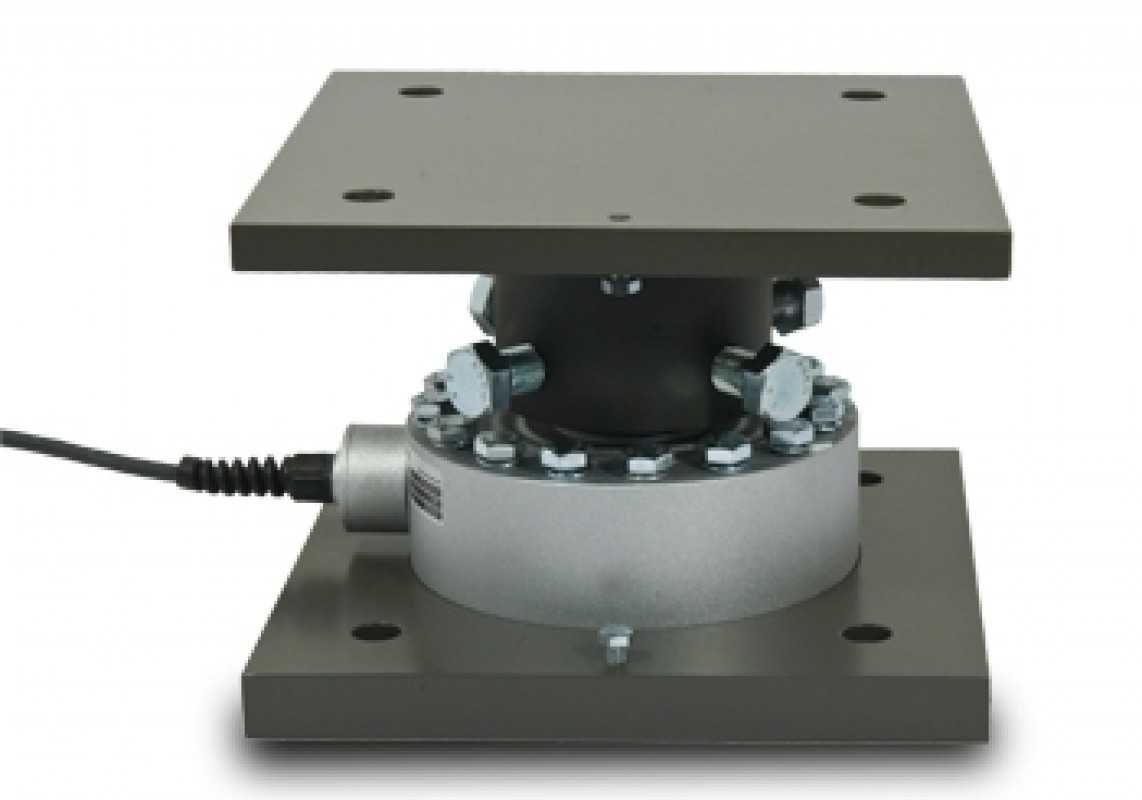

Принцип установки весовых тензодатчиков наглядно демонстрируют модули, которые обычно используют при изготовлении электронных или цифровых весов. В них установлены специальные модули, которые соединены с рабочей поверхностью весов.

Этот измерительный модуль обладает чрезвычайно высокой точностью взвешивания и защищает тензодатчик от повреждений

Высокая точность измерения;
Подходят для измерения статических и динамических напряжений, при этом, не искажают полученные данные. Это очень удобно при использовании устройств в транспортных средствах или экстремальных условиях работы;Небольшие размеры позволяют использовать такие датчики практически в любых измерительных устройства.

Разработка сайта Sigmasoft

2020 Тензодатчики веса | Датчики силы, крутящего момента, давдения, премещения | Тензорезисторы | Промышленные контроллеры НВМ

Самодельные весы для достаточно габаритных предметов

Можно в домашних, либо походных условиях выполнить весы и для предметов до 100 кг.

Для их выполнения понадобятся:

Сама схема конструкции представлена на нижеследующей схеме.

По схеме понятно, величины 10 и 100 см выбраны не спроста. Данные с безмена нужно будет увеличивать в 10 раз. Необходимо точно расположить отверстие на бруске 1. Для подвешивания предмета можно применить хомут (а). Двигая хомут с известного веса грузом по бруску 1, следует определить его правильное месторасположение, закрепить в этом месте гвоздём. Если понадобятся весы для грузов свыше 100 кг, то бруски для конструкции нужно взять длиннее. Но всегда второй больше первого в 10 раз (например, 15 и 150 см, тогда груз предположительно должен весить до 150 кг), а показатели безмена умножать на размер длины первого (в примере соответственно на 15).

Тензодатчик — основные сведения

Тензометрический датчик или тензодатчик , предназначается для измерения деформации, тех или иных объектов исследования. Флуктуации геометрических характеристик образца, приводят к изменению, каких-либо физических свойств датчика, которые могут быть замерены. Используются тензодатчики, для измерения: силы, давления, ускорения, перемещения, крутящего момента. Наиболее простыми, являются механические тензодатчики. Считывание показаний в них, осуществляется со специальной линейки. Также существуют, пьезорезистивные, оптико-поляризационные, волоконно-оптические датчики. Наибольшее распространение получили тензорезистивные датчики. Это связано, с относительной простотой и надёжностью их работы.

Принцип работы тензорезистивного датчика, основывается на законе, который в 1856 году, открыл лорд Кельвин. Он заключается в том, что под действием растягивающего усилия, которое меняет геометрические характеристики проводника, изменяется, его электрическое сопротивление. Это изменение, можно замерить и сопоставить со степенью деформации датчика, которая в свою очередь, может быть сопоставлена со степенью деформации, исследуемого образца. В состав измерительного моста, как одно из сопротивлений, включён тензодатчик. Производится калибровка моста, при которой сопротивление между контрольными точками, равно нулю. Одна из проводящих ветвей, снабжена тензодатчиком, а другая уравновешена резистором. При изменении физических параметров тензодатчика, его сопротивление изменяется, а сопротивление резистора на свободной ветви, остаётся неизменным. Это приведёт к тому, что изменится напряжение, между контрольными точками. Закон изменения этого напряжения, будет точно сопоставляться, с изменениями физических параметров, воздействующих на объект исследования, на котором установлен тензодатчик. Вплоть до восьмидесятых годов прошлого века, показания обрабатывались, с помощью бумажных самописцев. В настоящее время, используются электронные методы. Сигнал передаётся на компьютер, где его исследуют специальные программы.

Плечевые весы

Это неравноплечие приборы измерения веса, поскольку чаши в данном случае передвигаются по планке. Такие устройства помогут измерять не только вес любых предметов, но и мерять любые сыпучие продукты

Планку для этих весов берут тонкую, и тогда целесообразнее пробивать не дырку, а просто канавку.

Далее нужно установить стрелку, например из иголки или чего-нибудь подобного для фиксации отклонения весов. Следующим этапом отмеряются одинаковые отрезочки в обе стороны от центра — точки подвеса, и производится калибровка. разумнее нанести там насечки, так как в процессе измерения веса чаши могут соскальзывать.

Чашами так же могут быть крышки от бутылок, пластиковые стаканчики и мисочки, но тут они не закрепляются на рейке, а подвешиваются на ниточках.

Типы

Сфера применения тензометрических датчиков охватывает ряд устройств самого различного назначения. Поэтому для измерения величины физического воздействия применяются тензодатчики разных типов. Разделение сенсоров по видам осуществляется на основании нескольких факторов.

Рис. 4. Типы датчиков по форме грузоприемного основания

Так, в зависимости от формы грузоприемного основания выделяют:

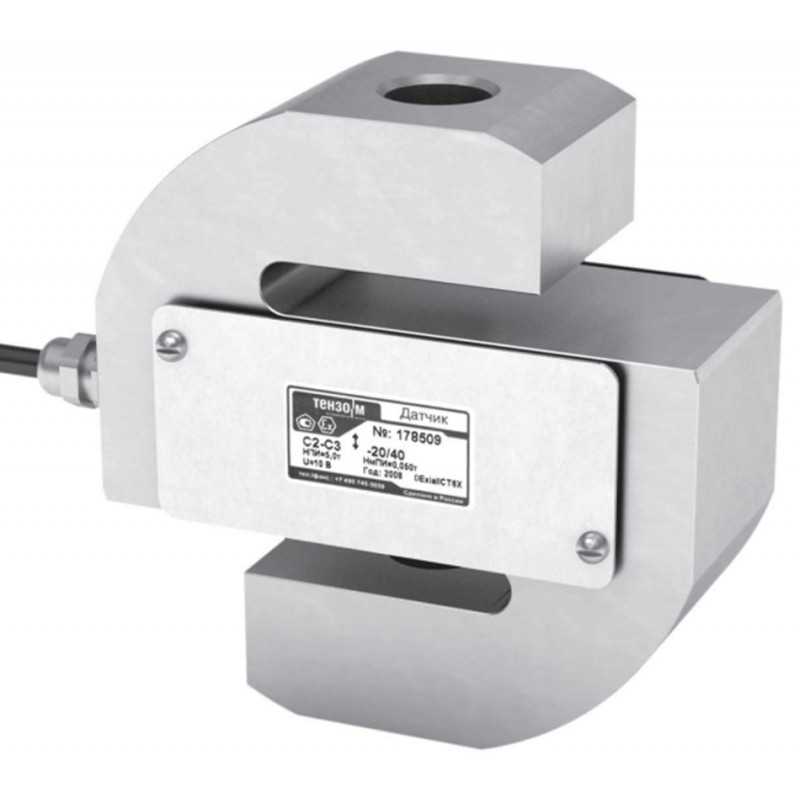

Консольные (балочные) – устанавливаются в некоторых типах весов, при взвешивании контейнеров и т.д.;
S-образные – применяются для измерения поднимаемых грузов;
Мембранные – используются в системах контроля, высокоточных измерителях и т.д.;

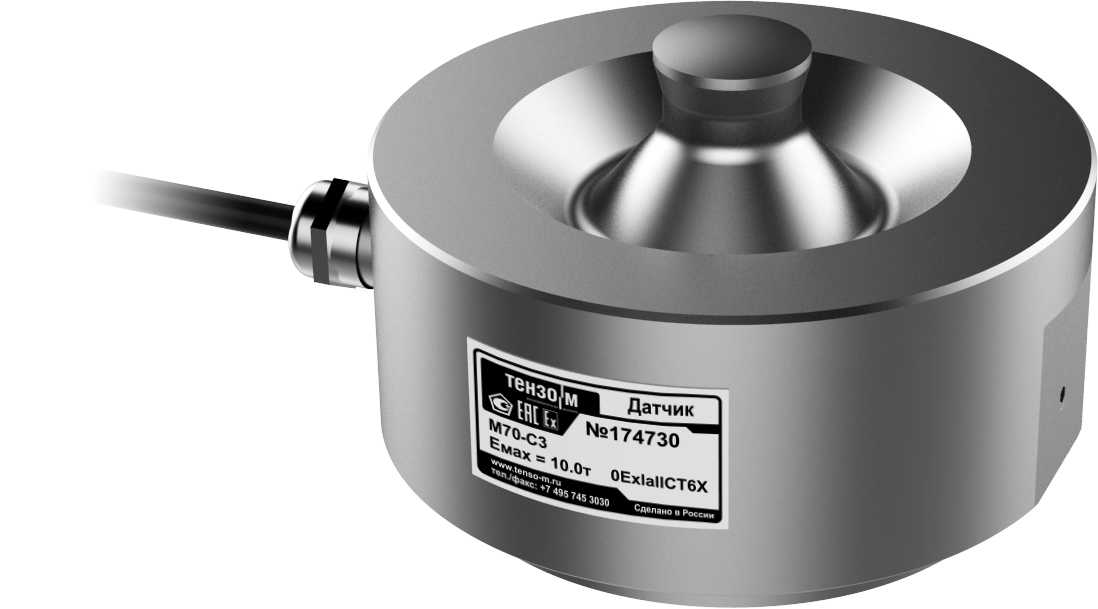

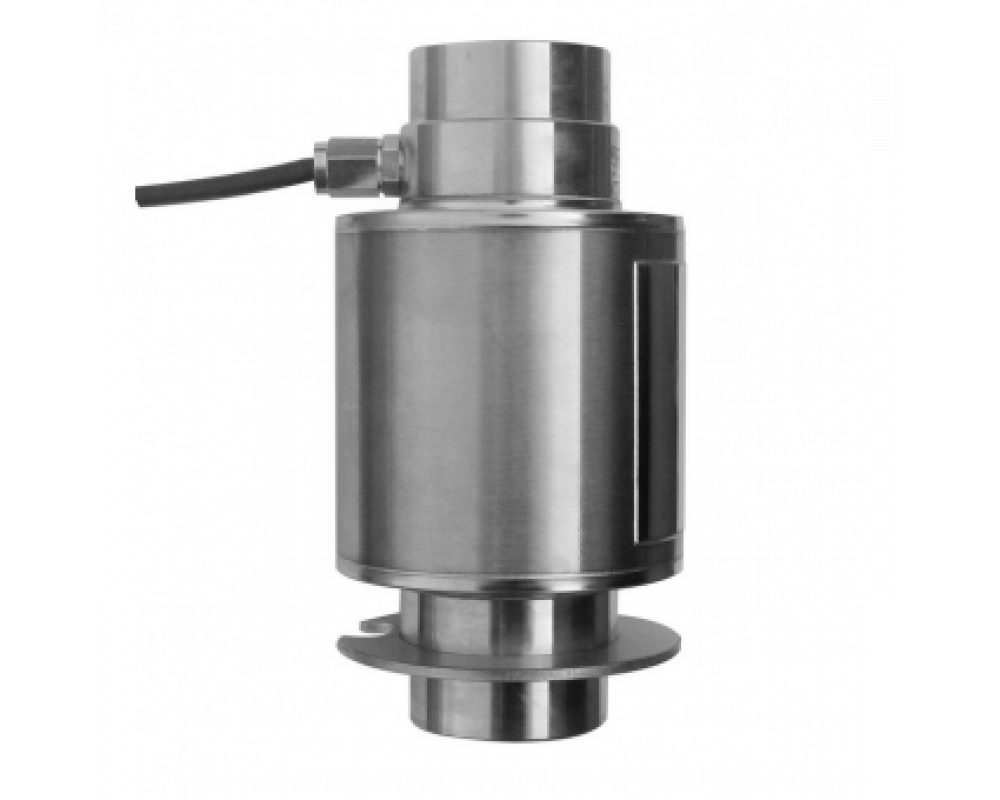

Колонные – монтируются в оборудовании с большой массой;

В зависимости от вида метода измерения все тензодатчики подразделяются на:

Резистивные – в основе работы лежит тензорезистор или мост из них, расположенный на гибком основании. Такой тензодатчик крепится к поверхности измерителя и реагирует на механические деформации. В соответствии с п.1.1 ГОСТ 21616-91 разделяются на проволочные и фольгированные. По количеству и форме разделяются на одиночные, розетки, цепочки, мембранные розетки.
Тактильные – состоят из двух проводников, между которыми расположена перфорированная пленка диэлектрика. При нажатии проводники продавливают мягкий диэлектрик и обеспечивают некую проводимость, чем изменяется величина сопротивления. По типу измерения бывают датчики касания, проскальзывания, усилия.
Пьезорезонансные – основаны на полупроводниковых элементах, в таких тензодатчиках происходит сравнение реального сигнала с эталонным.
Пьезоэлектрические – основаны на собственном напряжении выхода электронов некоторых полупроводниковых кристаллов. При воздействии усилия на кристалл меняется и величина зарядов, что передается на измерительный орган тензодатчика.
Магнитные – используют свойство магнитных проводников изменять величину магнитной проницаемости в зависимости от физических параметров. При сжатии или растяжении сердечника, электромагнитный поток, формируемый катушкой, будет изменяться. В результате чего индуктивность тензодатчика также отклонится от образцового состояния.
Емкостные – используют эффект переменного конденсатора, в котором с уменьшением расстояния между пластинами будет возрастать емкость. А при увеличении расстояния или уменьшении площади пластин емкость уменьшится.

Рис. 5. Принцип действия емкостного тензодатчика В соответствии с п.1.2 ГОСТ 28836-90 по характеру прилагаемого усилия тензодатчики можно разделить на те, которые реагируют на сжатие, растяжение и универсальные.

Настройка рычажных весов:

Для настройки рычажных весов вам понадобится набор грузиков, или что-то со строго определённым и заранее известным точным весом. Положение стрелки без грузика будет вашим нулевым отсчётом. Далее просто положите грузик на чашку и посмотрите, насколько отклонится стрелка весов – это и будет ваш максимальный предел измерения. Лавировать пределами измерения можно при помощи изменения силы противовеса (использовать большие или меньшие противовесы)

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт

Как подключить

Подключение тензодатчика легко выполняется своими руками, если под рукой есть схема. Для начала Вам нужно будет купить устройство, при этом, учитывайте, какой длины нужен кабель для тензодатчиков. Его можно будет удлинить при острой необходимости, но тогда у индикатора значительно упадет точность. Нормализовать этот параметр путем встройки поможет контроллер se 01 тензодатчика, работающий как модуль-усилитель.

Если в весах используется несколько индикаторов, то их при помощи соединительных коробок нужно подключить параллельно. Независимо от типа питания также нужно заземлить провода датчиков. Монтаж заземления должен производиться в одной общей точке, для этого также может использоваться разветвительная коробка, например, CAS.

Будет интересно Применение тензометра: тензометрирование конструкций, принцип действия и устройство

После производится исследование датчиков на правильность соединения. Перед выходом рекомендуется проверить все контакты и заземляющие петли. Установка приборов производиться при помощи экранированного кабеля, который глушит помехи, поэтому дополнительные модули не понадобятся. Аналогичным путем подключается преобразователь в дозатор.

От чрезмерного усилия преобразователь может сломаться, в таком случае не пытайтесь проводить его ремонт вручную.

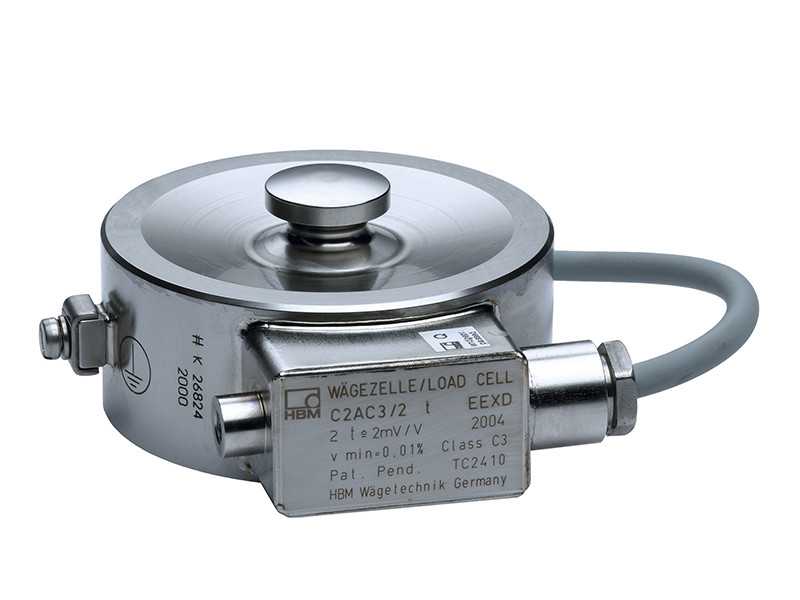

Очень популярны модели тензодатчиков производства Utilcell, Zemic, Ацп, KELY (Кели), HBM (НВМ), НСК К-Б-12А и ДСТ. У моделей разные технические характеристики и применение, поэтому перед покупкой внимательно изучайте параметры.

Схемы подключения

На практике применяются различные способы подключения тензодатчика в общую цепь. Наиболее простой вариант – схема четырехпроводного подключения, которая приведена на рисунке 6 ниже:

В данном случае схема подключения подразумевает строгое соблюдение цветовой маркировки проводов: красного и белого для подачи напряжения питания, а черного и зеленого для съема получаемого сигнала. Пятый провод используется для заземления корпуса оборудования, в некоторых моделях используется экран для устранения помех. Такой вариант применяется для силовых датчиков, слаботочного оборудования, устанавливаемого непосредственно в месте измерения и фиксации результата. На практике может реализоваться следующим образом:

Когда весоизмерительный блок удален от контрольного блока, используется шестипроводная схема для исключения влияния омического сопротивления проводов питания на результат измерений.

Выводы + E и – E применяются для подачи напряжения питания на тензодатчик. С клемм + Sen и – Sen снимается падение напряжения на проводах, которое затем вычитается из результирующего сигнала. Контакты + S и – S используются для съема показаний, функция вычитания реализуется следующим образом:

Микросхема INA125

Здесь так же показана схема подключения тензодатчика мостового типа к данной микросхеме. Кроме инструментального усилителя в состав данной микросхемы сходит ИОН – источник опорного напряжения для питания моста тензодатчика. Выходное напряжение ИОН можно изменять дискретно, подключая к соответствующим выводам микросхемы, вывод 4. Эти же напряжения можно использовать в качестве опорного напряжения для АЦП при оцифровке выходного напряжения сигнала. Это уменьшает ошибки оцифровки при флуктуациях напряжения питания устройства. Еще одним из достоинств этой микросхемы является и то, что требуемый коэффициент усиления инструментального усилителя (масштабирующего), устанавливается всего одним резистором, на схеме – R1.

Микросхема и резистор, задающий коэффициент усиления инструментального усилителя установлены на небольшой печатной плате, рисунок 3.

Для проверки всей схемы был использован наспех собранный цифровой вольтметр, состоящий из АЦП преобразователя и микроконтроллера с индикатором. В качестве АЦП была применена микросхема ADS1286, это 12 разрядный АЦП, позволяющий оцифровывать напряжение сигнала на выходе INA125 с точностью до 0,001В. В программу контроллера была введена подпрограмма коррекции нуля.
И так, выяснилось, что зона чувствительности моего датчика начинается с пятидесяти граммов, примерно. Потом идет нелинейный участок до 370 граммов. Далее начинается линейный участок. Точность линеаризации проверить не удалось за неимением точных разновесов. Таким образом, в случае использования датчика в составе цифровых весов, последний должен быть преднагружен 370 граммами. Повторяемость показаний в принципе не плохая. Дрейф показаний при длительных нагрузках особо не проверял. Но при нагрузке в 1000 граммов через 9 часов непрерывного взвешивания показания изменились на 1 грамм. Это мое первое знакомство с данными датчиками, поэтому сделать однозначный конкретный вывод не могу. Но думаю, что существуют определенные места, где можно будет использовать эти «сверхточные» устройства.

Грамотный подход к выбору тензодатчиков

В связи с тем, что тензометрические устройства не являются особо сложными по своей конструкции, то при покупке лучше ориентироваться именно на цену, а не на производителя. Таким образом, сегодняшний рынок хоть и полон различными ценовыми и брендовыми предложениями, но большой разницы между эконом-классом и премиум не наблюдается. Дорогие датчики следует приобретать только в том случае, когда они действительно нужны для высокоточных измерений, к примеру, в пищевой промышленности или для производства лабораторных экспериментов. В остальном же, данная покупка не будет требовать больших затрат и вполне обойдется в стандартную цену относительно стандартных показателей погрешности в измерениях.

Касательно азиатского производителя рассматриваемой продукции. Как показывает анализ, точность измерения датчиков из Тайваня, Китая, Кореи ничуть не уступает самым популярным фирмам. Однако, материал их изготовления зачастую не долговечен и бывает так, что деформацию балки на китайских устройствах видно невооруженным взглядом сразу после проведения пары-тройки нескольких измерительных процедур.

Тензорезистивный метод

Сейчас это наиболее удобный и чаще других используемый метод. При деформации электропроводящих материалов (металлов, полупроводников) происходит изменение их удельного электрического сопротивления и, как следствие, — изменение сопротивления чувствительного элемента датчика. В качестве проводящих материалов обычно используются металлические плёнки, напылённые на гибкую диэлектрическую подложку. В последнее время находят применение полупроводниковые датчики. Сопротивление чувствительного элемента измеряется тем или иным способом.

Конструкция типичного металлического датчика

Плёночный тензорезистор. На подложку через фигурную маску в вакууме напылена или сформирована методами фотолитографии плёнка металла. Для подключения электродов выполнены контактные площадки (снизу). Метки облегчают ориентацию при монтаже.

На диэлектрическую подложку (например, полимерную плёнку или слюду) в вакууме через напыляют плёнку металлического сплава, либо формируют проводящую конфигурацию на подложке фотолитографическими методами. В последнем случае на предварительно напылённую сплошную плёнку металла на подложке наносят слой фоторезиста и засвечивают его ультрафиолетовым излучением через фотошаблон. В зависимости от вида фоторезиста, либо засвеченные, либо незасвеченные участки фоторезиста смываются растворителем. Затем незащищённую фоторезистом металлическую плёнку растворяют (например, кислотой), формируя фигурный рисунок металлической плёнки.

В качестве материала плёнки обычно используются сплавы, имеющие низкий температурный коэффициент удельного сопротивления (например, манганин) — для снижения влияния температуры на показания тензометра.

При использовании тензорезистор подложкой приклеивают к поверхности исследуемого на деформации объекта или поверхности упруго-деформируемого элемента в случае применения в весах, динамометрах, торсиометрах, датчиках давления и др., так, чтобы тензорезистор деформировался вместе с деталью.

Чувствительность к деформации такого тензорезистора зависит от направления приложения деформирующей силы. Так, наибольшая чувствительность при растяжении и сжатии — по вертикальной по рисунку оси и практически нулевая при горизонтальной, так как полоски металла в зигзагообразной конфигурации сильнее изменяют своё сечение при вертикальной деформации.

Тензорезистор включается с помощью электрических проводников во внешнюю электрическую измерительную схему.

Измерительная схема

Измерительный мост с вольтметром в диагонали. Тензорезистор обозначен R_x.

Обычно тензорезисторы включают в одно или два плеча сбалансированного моста Уитстона, питаемого от источника постоянного напряжения (диагональ моста A—D). С помощью переменного резистора R₂ производится балансировка моста, так, чтобы в отсутствии приложенной силы напряжение диагонали сделать равным нулю. С диагонали моста B—C снимается сигнал, далее подаваемый на измерительный прибор, дифференциальный усилитель или АЦП.

При выполнении соотношения R₁ / R₂ = R_x / R₃ напряжение диагонали моста равно нулю. При деформации изменяется сопротивление R_x (например, увеличивается при растяжении), это вызывает снижение потенциала точки соединения резисторов R_x и R₃ (B) и изменение напряжения диагонали B—C моста — полезный сигнал.

Изменение сопротивления R_x может происходить не только от деформации, но и от влияния других факторов, главный из них — изменение температуры, что вносит погрешность в результат измерения. Для снижения влияния температуры применяют сплавы с низким ТКС, термостатируют объект, вносят поправки на изменение температуры и/или применяют дифференциальные схемы включения тензорезисторов в мост.

Например, в схеме на рисунке вместо постоянного резистора R₃ включают такой же тензорезистор, как и R_x, но при деформации детали этот резистор изменяет своё сопротивление с обратным знаком. Это достигается наклейкой тензорезисторов на поверхности по-разному деформируемых зон детали, например, с разных сторон изгибаемой балки или с одной стороны, но со взаимно перпендикулярной ориентацией. При изменении температуры, если температура обоих резисторов равна, знак и величина изменения сопротивления (вызванного изменением температуры) равны, и температурный уход при этом компенсируется.

Также промышленностью выпускаются специализированные микросхемы для работы совместно с тензорезисторами, в которых помимо усилителей сигнала часто предусмотрены источники питания моста, схемы термокомпенсации, АЦП, цифровые интерфейсы для связи с внешними цифровыми системами обработки сигналов и другие сервисные функции.

Определяем маркировку проводов для измерительного датчика весов

Применяем теорию на практике. В качестве образца рассмотрим датчик с весов CAS DB H, у которого нам надо определить назначения контактов с датчика, а именно входные/выходные цепи.

Для справки. Весы CAS DB H со старым АЦП, дисплей люминесцентный с накалом. Напряжение питания может отличаться от весов с черным АЦП.

Провода имеют цветовую маркировку и их 5 – черный, синий, зеленый, красный, белый. Черный откидываем сразу, он ни с чем не звонится – это экран. Будем отталкиваться от того факта, что большинство датчиков имеют выходное сопротивление измерительного моста кратным 350 Ом, а сами датчики подключены по мостовой схеме. Измеряем сопротивления между всеми выводами, получаем 6 значений:

красный-белый 422 Ом
синий-зеленый 350 Ом
синий-красный 335 Ом
зеленый-красный 335 Ом
синий-белый 261 Ом
зеленый-белый 261 Ом

Способ №1: классический

Более быстрый, но дающий результат, в случае если датчик имеет выходное сопротивление измерительного моста кратное 350 Ом.

Как можно увидеть синий и зеленый провод являются контактами выходного сопротивления измерительного моста, так как сопротивление между ними кратно 350 Ом. Соответственно оставшиеся два контакта красный и белый — это контакты питания датчика.

Рис. Определяем входные и выходные цепи датчика с весов CAS DB H.

Для справки. Остальные данные по сопротивлению проводов весового датчика весов CAS DB H можно посмотреть здесь. Допускается отклонение сопротивления от указанных +-1 Ом. Стандартное напряжение питания датчика – это +5В, но датчики обычно рассчитываются на 12В.

Способ №2: альтернативный

Проверялся только на мостовой схеме, для других схем подключения может не подойти.

Находим контакты с максимальным сопротивлением, красный и белый провод имеют сопротивление больше всех , 422 Ом – это контакты для входного напряжения. Соответственно оставшиеся два синий и зеленый, есть контакты выходного сопротивления измерительного моста.

Мы намеренно опустили определение полярности входных и выходных групп контактов, что бы не перегружать материал информацией.

Устройство электронных весов

Электронные средства измерений постепенно вытесняют традиционные, механические приборы. Применение электроники повысило точность измерений и удобство снятия показаний, а их оцифровка делает удобным хранение данных и их передачу по современным каналам связи. В этом отношении не стали исключением и бытовые приборы, их производители так же стремятся к массовому внедрению новых технологий. Понять принцип работы любого прибора проще на конкретном примере. Вскроем корпус и изучим устройство напольных электронных весов.

Работа данных и подавляющего большинства других бытовых весов основано на точном измерении электрического сопротивления специального электронного компонента резистивного типа – тензорезистора. Тензорезистор – это ключевой элемент в устройстве электронных весов (тензовесов). Деформируясь под воздействием веса взвешиваемого предмета, электрическое сопротивление тензорезистора изменяется пропорционально весу.

Тензорезисторы широкого спектра применения изготавливаются в виде спиральной, замкнутой, тонкой дорожки из металлической фольги путем химического травления. Основанием для фольги является подложка из тонкого полимерного электроизоляционного материала. Тензорезистор механически жестко связывают (обычно, приклеивают) с поверхностью детали, деформацию которой необходимо измерять. Деформация детали приводит к сжатию или растяжению спиральных витков тензорезистора, что отражается на его сопротивлении.

Принцип работы тензорезистора.Сопротивление и величина деформации условные.

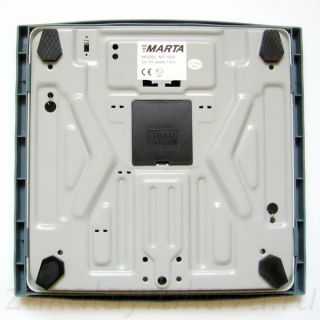

Весы MARTA MT-1650 предназначены для измерения массы человеческого тела до 150 кг с точностью /-100 грамм. На передней (верхней) панели устройство имеет жидкокристаллический экран, на котором отображается число в целых килограммах, а так же в их десятичных долях. Весы предназначены для установки на жесткую, ровную поверхность (пол), снабжены четырьмя небольшими ножками. В одной ножке находится кнопка, необходимая для автоматического включения весов, когда на них встает человек. Первое нажатие кнопки инициирует запуск режима калибровки – определение «нуля» измерений.

Устройство ножки-кнопки простое: пара контактов, замыкающиеся плоской пружиной. Со временем, проводящие дорожки истираются пружиной, и срабатывание кнопки прекращается. Восстановить работу помогает облуживание зон контакта.

Устройство электронных весов MARTA MT-1650 следующее. Вес верхней металлической платформы с человеческим телом на ней действуют на систему внутренних рычагов. Рычажная система «собирает вес» со всей поверхности платформы и, уменьшив его в несколько раз, надавливает на специальную алюминиевую деталь (назовём её «тензопластиной»), жестко закрепленную одним концом на корпусе весов. В результате этого давления тензопластина слегка изгибается вниз, а имеющееся центральное утончение на ней точно задает точку изгиба. Форма и материал (жесткость) тензопластины подобраны так, чтобы деформация была исключительно упругого типа. Строго напротив утончения расположен (приклеен) тензорезистор, деформирующийся вместе с тензопластиной. При выполнении измерений, сопротивление тензорезистора замеряется электроникой, и на основании измерений на экран выводятся числовые значения в килограммах.

Процесс разборки весов.

Внутреннее устройство электронных весов MARTA MT-1650.

Рычажная система весов.

Тензопластина. Тензорезистор приклеен снизу клеем молочного цвета.

Слегка надавливая пальцем непосредственно на тензопластину, легко добиться показаний в несколько килограмм.

Наряду с многочисленными достоинствами электронных весов, у них, как и у всех электронных измерительных приборов, есть главный недостаток – необходимость замены или подзарядки источника электрического тока. Помимо этого, устройство электронных весов более сложное и прихотливое, нежели у их механических предшественников.

Основное отличие 6-проводного весового измерительного датчика от 4-проводного

При большой длине проводов от весового измерительного датчика до блока АЦП, сопротивление самих проводов начинает влиять на показания весов.

Существует два решения этой проблемы:

1. Делать длину проводов одной и той же длины, тогда погрешность от сопротивления проводов вносимая в цепь измерения будет заранее известна, и будет скомпенсирована на уровне АЦП.

Для справки. На весах Масса-К серии ВТ было использовано оригинальное решение, АЦП был установлен прямо на весовом измерительном датчике, что позволяло решить проблему сопротивления проводов. Но был допущен серьезный инженерный просчет – переключатель калибровки не был вынесен за переделы весового измерительного датчика, и как результат усложненная процедура калибровки.

2. Добавить измерительную цепь, с помощью которой можно измерить сопротивление провода (а точнее падение напряжения) и в динамике подкорректировать погрешность от сопротивления проводов вносимую в цепь измерения.

Для этих целей добавляют два провода +Sen, -Sen которые и позволяют измерить падение напряжения на проводах, теперь достаточно вычесть это значение из общих измерений и мы получим показания только с тензорезисторов.

Вывод: Из вышесказанного следует, для 4-проводной схемы подключения весового измерительного датчика категорически не рекомендуется изменять (удлинять или укорачивать) длину кабеля от датчика до АЦП. В принципе при изменении длины соединительного кабеля можно сделать повторную калибровку, но вот калибровку термокомпенсации, вряд ли удастся, если это не предусмотрено конструкцией весов

Основные характеристики тензодатчиков

Наибольший предел измерения (НПИ) — максимальное усилие, которое может воспринимать тензодатчик. Фактически датчик имеет дополнительный запас прочности, но при выборе тензодатчика номинальная нагрузка на него не должна превышать НПИ. Для особо ответственных конструкций рекомендуется выбирать НПИ тензодатчика с дополнительным запасом.

Конструкция тензодатчика. Наиболее распространенными конструкциями тензодатчиков являются: балочный, мостовой, сильфонный, одноточечный (single point), колонный, шайбовый, S — образный. Выбор типа конструкции обуславливается назначением весовой системы, в которой применяется тензометрический датчик и конструктивными особенностями места его установки.

Схема подключения тензодатчика. Наиболее распространенной является «четырехжильная» схема подключения, такая схема используется в обычных случаях. В случаях, когда имеется существенная разница сопротивлений кабелей смежных тензодатчиков, используется «шестижильная» схема подключения, такая схема позволяет компенсировать электрическое сопротивление кабелей тензодатчиков.

Класс точности тензодатчика. В соответствии с OIML R 60 классы точности датчиков распространяются в очень широком диапазоне, но в реальности классы точности тензодатчиков соответствуют от D1 до С6. Наибольшее применение нашел класс точности C3, что примерно соответствует комбинированной погрешности равной 0.02%. Использование более точных датчиков требует обоснования. Кроме всего прочего существенное влияние на точность может оказать весовой терминал.

Материал тензодатчика. Обычно датчики изготавливаются из легированной стали, нержавеющей стали и алюминия. Обычно одноточечные (single point) датчики производятся из алюминия, а остальные — из легированной стали. Нержавеющая сталь более дорогая и предлагается как опция, чаще применяется в пищевых производствах.

Другие характеристики тензодатчиков

Кроме вышеперечисленных основных характеристик следует обратить внимание на рабочий диапазон температур, рабочий коэффициент передачи (РКП), рекомендуемое и максимальное напряжение питания, класс защиты, входное и выходное сопротивление, длину и диаметр кабеля

Специалисты компании ТОКВЕС подберут тензодатчик и сопутствующие приборы исключительно под Вашу задачу.
