Обжим витой пары

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

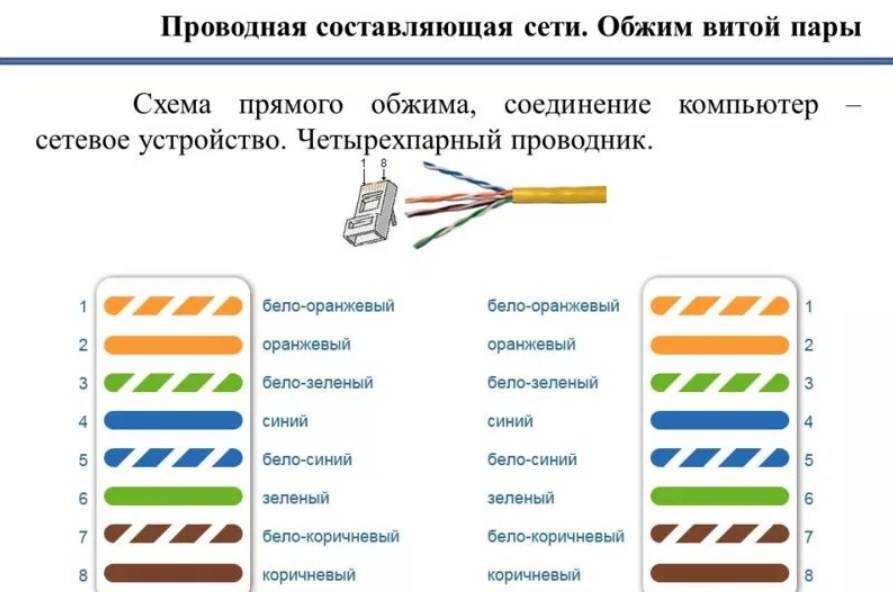

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

Теория обжима

И вот мы подошли к процедуре опрессовки. Но нужно уточнить еще одну вещь, последний рубеж.

Вы все видели разъем на конце витой пары, который все еще идет к сетевому разъему сетевой карты или маршрутизатора. Этот штекер имеет специальную маркировку. Тот, который в основном используется сейчас в домашней локальной сети, – это RG-45. Немного о устройстве разъема и подключении.

  1. Витая пара установлена ​​в коннектор коннектора.
  2. Кабели витой пары проходят через специальные пазы в разъеме.
  3. Контактный механизм разъема – нож. В условиях цеха: разведены, давая проход для проводов кабеля.
  4. Во время опрессовки к ножам прикладывается давление, которое разрезает оболочку и обеспечивает плотный контакт с жилами проволоки.
  5. С другой стороны, остаются разомкнутые контакты ножей, которые при подключении обеспечивают связь с сетевым адаптером.

Вот фото того, как работают ножи:

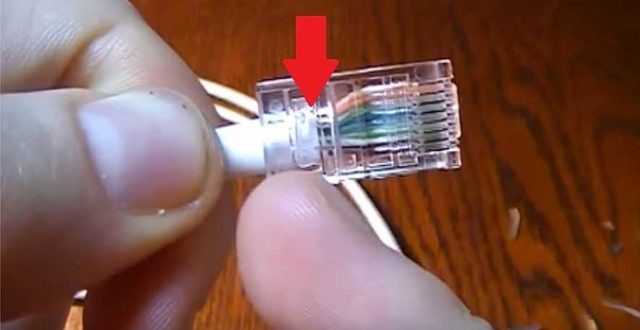

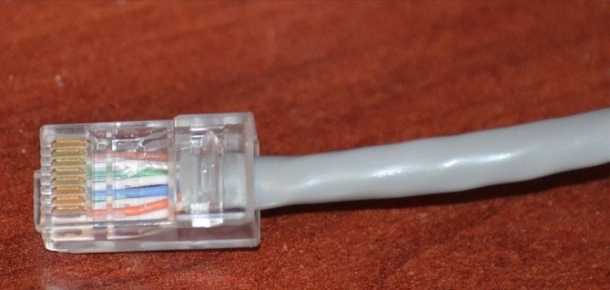

А вот и разъем в увеличенном виде (тот же кончик провода или «джек»):

Такое соединение надежно и безупречно передает сигнал. Но поначалу у новичков может не хватить давления, и соединение либо не будет существовать, либо установится на низкой скорости (это одна из причин снижения скорости сети). Лучший способ исправить это – снова сжать сильнее или снова сжать. На практике в нашем университете эта процедура сработала не у всех с первого раза, поэтому все с чего-то начинают.

Как правильно обжать интернет кабель в домашних условиях

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. В домашних условиях это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

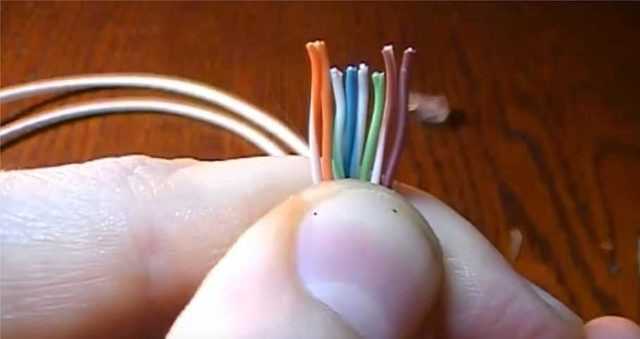

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов. Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других.

Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов.

Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт.

Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Как обжать кабель rj-45 правильно?

Как отремонтировать или поменять штекер на сетевом кабеле

Случается и то, что приходится заменять штекер на кабеле и чинить его. Воспользоваться можно отверткой. Сразу стоит сказать, что при некачественном обжиме будут регулярно происходить сбои и потеря сигнала, разрыв соединения. Сделать монтаж можно следующим образом:

  1. Снять изоляцию кабеля и раскрутить все жилы, находящиеся внутри него;
  2. Отмерить расстояние по всему корпусу штекера так, чтобы проводки доходили до контактов, а внешний слой изоляции кончался в самом коннекторе для большей надежности;
  3. Установить кабель и зафиксировать все жилки по каналам контактов;
  4. Зажать фиксацию и «утопить» контакты штекера в жилки.
  5. Проверить кабель на работоспособность.

Как проверить на исправность интернет кабельЕсли кабель вдруг перестал работать, то нужно разобраться с причинами этой неисправности. Вариантов тут не много:

  • Жилки кабеля не касаются контактов в штекере;
  • Штекер плохо контактирует со слотом сетевой платы;
  • Произошел внутренний разрыв кабеля.

Вторую причину рассматривать долго и не нужно, так как она не связана с неисправностью кабеля. Гораздо больший интерес представляют первый и третий случаи. Самая главная проверка — мультиметром или тестером, то есть прозвон. Также прозвонить можно и каждый отдельный проводок. Делается это следующим образом. Один щуп прибора устанавливается на одну часть кабеля, а другой на — на вторую. Поочередно происходит подача напряжения на каждую жилку. Неисправность, если она заключалась в разрыве, тот час же будет найдена. Если с кабелем все нормально, то, скорее всего, отошли контакты в самом штекере. Собрать его заново или купить новый и выполнить зажим можно любым из способов, описанным выше.

Тепеь понятно, как правильно соединить интернет кабель, как его зафиксировать в штекере коннектора. Сделать это достаточно просто, используя при этом даже не специальные приборы, а простые плоскогубцы или отвертку. Чинить проблемные провода лучше с использованием мультиметра.

При использовании материалов в любой форме прямая ссылка на сайт обязательна

Источники

  • https://lanportal.ru/lan/kak-obzhat-setevoj-kabel.html
  • https://rusenergetics.ru/provoda-i-kabeli/kak-obzhat-internet
  • https://ros-it.biz/obslujivanie-kompyuterov-v-ofise/lokalnye-seti-v-ofise/instrukciya-po-raspinovke-i-objimu-8p8c-chasto-nazyvayut-rj45
  • https://sovet-ingenera.com/elektrika/wires/kak-obzhat-internet-kabel.html
  • https://domamaster.net/obzhim-vitoj-pary-sxema/
  • https://lanportal.ru/lan/poryadok-obzhima-vitoj-pary.html
  • https://ichip.ru/sovety/ekspluataciya/kak-obzhat-internet-kabel-v-domashnih-usloviyah-679872
  • https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
  • https://help-wifi.com/poleznoe-i-interesnoe/kak-obzhat-setevoj-kabel-bez-instrumenta-otvertkoj/

Янв 25, 2021

Конструкция RJ-45

Конструкция разъёма предполагает наличие вилки и розетки. Вилка, штекер или коннектор обычно представляет собой пластиковый корпус с выведенными контактами с одной стороны и системой крепления кабеля с другой. Для фиксации в розетке, в коннекторе предусмотрена специальная отгибаемая защёлка, не позволяющая ему несанкционированно покинуть гнездо. Вилка представляет собой посадочную область с аналогично выведенными контактами.

Конструкция коннектора имеет одноразовый механизм, который при обжиме придавливает специальную планку, удерживающую провод в статичном состоянии. А штырьки контактов под воздействием давления обжимающего устройства впиваются в провода, надёжно фиксируя их и образуя соединение.

Действующие стандарты обжима кабеля из восьми жил

В настоящее время все специалисты, занимающиеся прокладкой линий высокоскоростной связи, осуществляют свои прямые обязанности, руководствуясь положениями стандарта под названием TIA/EIA-568.

  • Как гласят нормы этого стандарта, обжимку восьмижильного кабеля возможно произвести при помощи двух способов:
  • Прямой способ.
  • Перекрёстный способ либо, иными словами, кроссовый способ.

Когда витая пара обжимается с помощью прямого способа, то последовательность проводов в коннекторах, расположенных на двух концах коммутационного шнура, симметричная. В то же время кроссовый способ предполагает частичное перекрещивание проводов, и коннекторы в итоге делаются несимметричными.

Стандарт А

Ниже вы можете посмотреть схему того, как обжимают витую пару, состоящую из восьми жил, прямым способом. Как вы, наверное, заметили, на схеме указаны два типичных варианта обжима витой пары по правилам стандарта TIA/EIA-568.

Вариант с левой стороны рисунка является типичным для России и других стран, входящих в СНГ. Вариант, указанный в правой части схемы, обычно применяется в Соединённых Штатах и европейских странах. Различие между вариантами единственное: заменены места расположения проводов оранжевого и зелёного цвета.

Основная область, в которой применяются коммутационные шнуры, изготовленные при помощи прямого обжима восьмижильного кабеля, – это подключение компьютеров и ноутбуков к различным сетевым устройствам, предоставляющим доступ к локальным сетям либо Интернету.

Стандарт Б

Ниже вы можете посмотреть схему того, как делают обжим восьмижильного кабеля при помощи кроссового способа. При использовании метода, который называется Crossover, на коннекторе, закрепляемом с другой стороны шнура, всего лишь меняются местами зелёные и оранжевые провода. Таким способом обжимаются витые пары для сетей Ethernet.

Если же для обжима использовать схему Gigabit Crossover, то понадобится перекрестить между собой все восемь проводов. Кабели с подобным обжимом применяются для сетей, обладающих высокой скоростью в передаче данных, например, 1000 Base-T.

Порядок обжима разъёма 8P8C

Если вам никогда не приходилось обжимать разъёмы 8P8C или им подобные, первое, о чём необходимо позаботиться, — это о наличии запаса разъёмов. Даже в том случае, если вы собираетесь обжать всего один конец кабеля, у вас в наличии должно быть как минимум 2-3 лишних разъёма.

Начинать с тренировок на каком-нибудь ненужном обрезке «витой пары» не стоит, — а вдруг с первого раза всё получится. Будет обидно, если на обрезке всё встанет как надо, а на рабочем кабеле сикось-накось. Начинать с тренировок следует только в том случае, если рабочий кабель слишком короток и лишний раз его резать не желательно.

Порядок же обжима будет следующим:

  1. Отступаем от конца кабеля 2-3 см и делаем круговой надрез на наружной изоляции с помощью ножа или специального инструмента. Прорезать насквозь изоляцию по всему диаметру не обязательно (не надо зря травмировать внутренние проводники кабеля). Достаточно сделать небольшой сквозной надрез с одной стороны, а затем слегка согнуть кабель в месте надреза в противоположную сторону. Если работы происходят не на морозе и если это кабель не для уличной прокладки, изоляция легко рвётся и сползает.
  2. После снятия наружной изоляции, скрученные пары проводников следует развести в разные стороны, раскрутить и попытаться насколько это возможно выпрямить каждый отдельный провод. Чем прямолинейнее будут провода, тем проще их потом будет засунуть в каналы разъёма.
  3. Кроме проводников под оболочкой находится нейлоновая нить. Её лучше просто обрезать под корень, чтобы не мешалась.
  4. Аккуратно выкладываем все проводки в одну линию, согласно выбранной схеме, зажав их между большим и указательным пальцем.
  1. Подравниваем проводники с помощью кусачек или клещей. Для этого отступаем от края наружной изоляции примерно 13 мм и режем провода строго перпендикулярно оси витой пары. Понятно, что крайние проводники по причине изогнутости получатся несколько длиннее, чем центральные. Длина обрезанных проводников должна быть такой, чтобы после вставки кабеля в разъём, наружная изоляция кабеля вошла под специальный зажим — держатель кабеля (см. рис. ниже).

  1. Вводим проводники в разъём так, чтобы каждый вошёл в свой канал до упора (концы проводников должны именно упереться в переднюю стенку разъёма).
  2. Вставляем разъём до упора в клещи, в гнездо специальной формы. Каждый зуб «гребёнки», имеющейся в этом гнезде, должен находиться строго напротив обжимаемого контакта (если клещи старые, разболтанные, то зубья при обжиме могут пойти между контактов, и некоторые контакты останутся необжатыми).
  3. Выполняем обжим, то есть сжимаем клещи до упора.

Необходимо научиться и взять за привычку обжимать разъёмы и заправлять концы проводов в розетках и патч-панелях за один нажим. Если при обжиме что-то пошло не так, лучше обрезать конец кабеля, снова зачистить и снова обжать. «Дообжимать» уже обжатый кабель по нескольку раз — это значит наносить проводникам дополнительные повреждения. Проводники такого «дообжатого» кабеля нередко отваливаются потом даже при малейшей вибрации.

Другие статьи по схожей тематике

Как настроить мини-маршрутизатор Wireless-N WS-WN523N2

Как обжать кабель rj-45 правильно?

Материалы и инструменты для работы

Чтобы изготовить своими руками полноценный и функционирующий патч-корд, потребуется отрезок сетевого кабеля, который еще называют витой парой, и коннекторы, в некоторых случаях – 1 коннектор.

Голыми руками коммутационный шнур не соорудить, для этого нужны специальные обжимные пресс-клещи (кримпер) и стриппер – приспособление для удаления изоляции. Рассмотрим, какими они бывают.

Интернет-кабель типа витая пара

Название «витая пара» полностью соответствует действительности. Если со шнура снять изоляционный полимер, под ним обнаружите 2 или 4 пары скрученных спиралью проводов, отличающихся по цвету.

Но не следует думать, что это единственный вид сетевого кабеля.

На самом деле активно используют три варианта, каждый из которых отличается степенью защиты:

  • UTP – простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;
  • FTP – кабель, оболочка которого усилена фольгированием; экранирование защищает от внешних помех и помогает, если рядом проходит силовая линия;
  • STP – кабель с двумя степенями защиты, кроме общей фольгированной оболочки у каждого провода есть вторая, индивидуальная.

Первый вариант самый дешевый и наиболее распространенный. Второй есть смысл покупать, если интернет-провода уложены в одной штробе, кабель-канале или плинтусе с силовыми коммуникациями.

Третий, самый дорогой и защищенный, в частном порядке не используют. Его применяют на производственных предприятиях, в крупных узлах связи и других «серьезных» организациях.

Все вышеназванные варианты могут быть 1-жильными и многожильными. Первые не отличаются хорошей гибкостью, но стабильно держат сигнал, их чаще применяют для подключения электроустановок – интернет-розеток.

Вторые, более эластичные, используют для переключаемых шнуров, хотя обжимать их и сложнее.

И еще одно качество, характеризующее пропускную способность проводов – категория. Она обычно указывается на изоляционном слое.

Таким образом, если вы планируете провести интернет-коммуникации отдельно от силовой линии, подойдет самый недорогой, но динамичный вариант – UTP сat 5е.

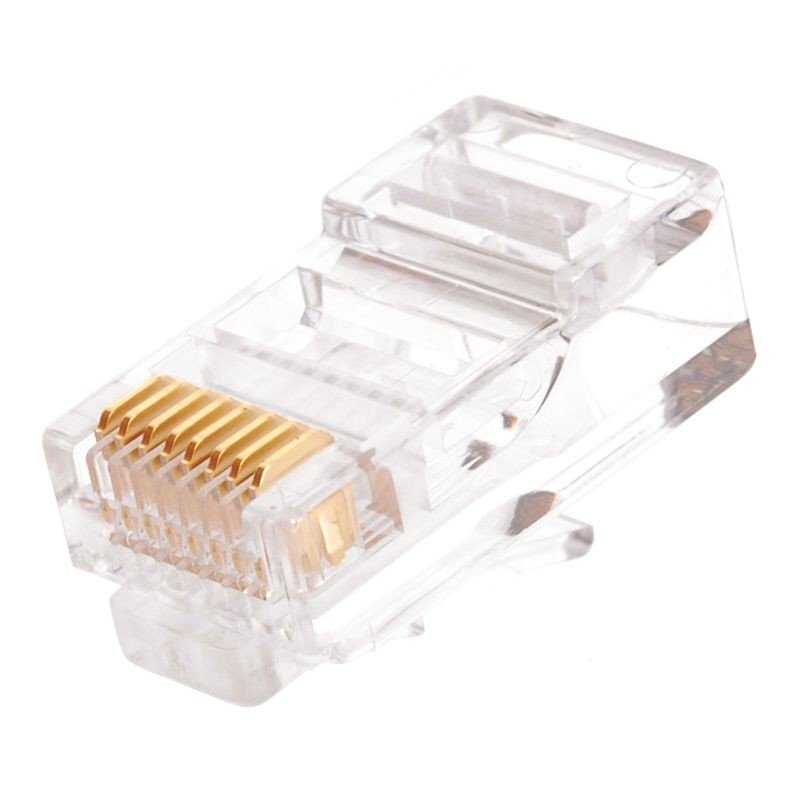

Коннектор и его устройство

Ethernet-вилка, которую вставляют в гнезда ПК, телевизоров, роутеров, коммуникаторов, розеток и других устройств, и есть коннектор. Он имеет два широко используемых наименования – RJ-45 и 8P8C. Устройство коннектора для интернета кажется простым, если знать, для чего необходимы его элементы.

Краткое описание процесса обжима: разобранные в определенном порядке жилы заводят во входное отверстие и распределяют по каналам, затем коннектор вставляют в специальное гнездо пресс-клещей и зажимают.

Происходит следующее: зажимная планка опускается на внешнюю изоляцию и прочно фиксирует кабель. Ножевые выступы контактов разрезают изоляцию жил, чем обеспечивают электрическое соединение контактов с проводниками.

Одновременно наружные части контактов утапливаются в корпус – в результате получается вилка для коммутации с портами сетевых устройств.

Кроме простых RJ-45 коннекторов можно встретить изделия с тонкой вставкой, направляющей жилы в нужные каналы. Для экранированных коммуникаций предназначены такие же экранированные вилки – их можно узнать по металлической отделке.

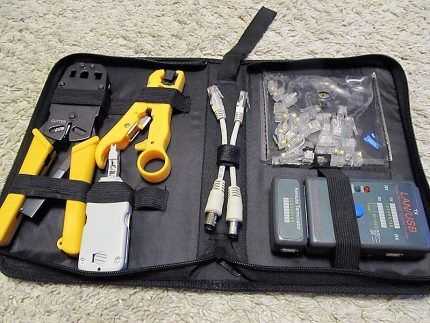

Инструмент для обжимки витой пары

Если вы хотите основательно подготовиться к процедуре обжима и вооружиться всем необходимым инструментом, то приобретите:

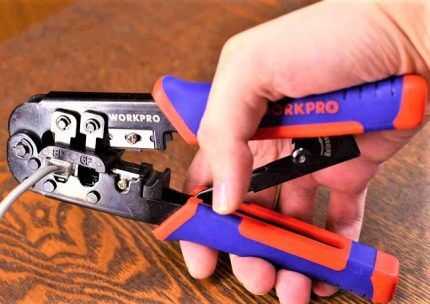

  • кримпер (клещи);
  • стриппер (кусачки);
  • тестер;
  • кроссировочное устройство.

Стриппер отличается от обычного строительного ножа тем, что аккуратно снимает защитную оболочку с проводов, разрезая только полимерную изоляцию и не повреждая провода. Подробно о технологии зачистки проводов читайте в этом материале.

Кабельный тестер необходим для проверки правильности подключения коннекторов и исправности линии.

О наличии проблем сообщает красное свечение светодиодов, если с соединением проводников все нормально – зеленое.

Кроссировочный инструмент не участвует в изготовлении патч-корда, он необходим, когда нужно подключить сетевой кабель в патч-панель, плинт, розетку или кросс. Обычно им пользуются специалисты при работе с распределительным электрощитом. По сути, его наличие необязательно.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях 10 / 100BASE-T Ethernet используются только две пары проводов (оранжевый и зеленый). Две другие цветовые пары (коричневый и синий) используются для сетей Gigabit Ethernet. В настоящее время существует два стандарта кабельной разводки с цветовой кодировкой для обжима от разъема к разъему: T568A и T568B.

Обычно обжим витой пары можно выполнить двумя способами:

  1. Прямой. Это обычный коммутационный кабель, который сейчас широко используется. Для этого оба конца кабеля обжимаются по стандарту T568A или T568B. Главное, чтобы распиновка разъема на обоих концах была одинаковой. Этот патч-кабель подходит для подключения компьютера к маршрутизатору или коммутатору, а также для подключения двух маршрутизаторов или коммутаторов.
  2. Кроссовер или Кроссовер. Этот стандарт использовался для подключения двух компьютеров напрямую друг к другу через Ethernet. Теперь, когда сетевые адаптеры уже достаточно умны и могут сами распознавать тип подключения, необходимость в кросс-коммутационных кабелях практически отпала, но я все равно учту это.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются только 2 пары: оранжевая и зеленая, то есть только 4 из 8 проводов. Таким образом, сейчас на рынке доступен более дешевый кабель UTP для провайдеров, у которого есть всего 4 провода По моему опыту, он значительно ниже по качеству и хорошо работает для линий длиной до 90 метров. Но работать с ним также приходится достаточно часто. Распиновка RJ45 по цвету здесь точно такая же. Вам просто нужно «вычесть» оставшиеся 4 ядра из нормального макета.

Итак, получаем, что мы используем пины 1,2,3 и 6. Да, иногда бывает довольно сложно попасть в шестую дорожку разъема и придется по привычке мучиться. Но опыт – дело прибыльное, и после 10-го коннектора все становится намного проще.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Как это сделать, рассказано далее. Толщина каждой жилы должна быть около 0.
Прямой обжим с 4 жильной витой пары двухпарный провод Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. По последней маркировке и осуществляется распиновка RJ Самый простой способ проверки качества выполненной работы — это подключение кабеля к целевым устройствам.
Благодаря этому не нужно будет покупать отдельный провод для подачи питания.
Способы обжима Когда необходимо соединить компьютеры с сетевым оборудованием, необходимо не только найти сетевые провода, но и выбрать тип их обжима. Как один из вариантов крепления коннекторов — это обыкновенные бокорезы, нож либо отвертка.
Вы спросите, а где это нам пригодиться? Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для правильного закрепления коннекторов на кабеле потребуются: Галерея изображений Фото из.

Цветовая маркировка


При его помощи можно соединить между собой несколько видов сетевого оборудования. Наглядная схема выполнения обжима витой пары с перекрещиванием: Как следует подключать двух-парный кабель Соединительный кабель, в составе которого находится две пары проводов, как правило применяют для подключения между маршрутизатором расположенным в подъезде и абонентским оборудованием. Этот вид схемы применяется, чтобы выполнить соединение между компьютером и роутером.

В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. Обжим без использования инструмента При отсутствии под рукой инструментов обжимать можно и обычной отверткой разумеется, плоской. Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой. Как обжать сетевой кабель?

Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов. Конечно, придется выделить сумму на приобретение кримпера, стриппера, тестера или кроссировщика, но если купить качественный инструмент, он прослужит годами. Для обжима такого кабеля используются специальные коннекторы RJ Для России характерно использование типа В.
Схема обжима витой пары

Обжим без использования пресс-клещей

Не всегда под рукой есть специальный инструмент, поэтому далее рассмотрим, как выжать кусок интернет-кабеля без изгиба.

Основным инструментом станет альтернатива обжимным клещам — обычные плоские (шлицевые.

Этот способ более трудоемкий и трудоемкий, чем обжим клещами, но при отсутствии специального инструмента себя оправдывает. Правильно обжатый кабель работает так же хорошо, как и обычный.

Шаг 1. Снимаем изоляцию

Сначала удалите изоляцию с провода — вы можете аккуратно снять ее ножницами или использовать инструмент для зачистки проводов на плоскогубцах — вставьте, скрутите и кожух оторвется. Он хрупкий, поэтому снимается довольно легко. Снять утеплитель не так уж и много — от конца уходит всего пара сантиметров. Если ничего другого, то все вырежете. На плоскогубцах есть специальные отметки, на каком уровне следует разрезать подкладку.

Шаг 2. Расправляем провода

Теперь берем наши провода, распрямляем и располагаем по схеме распиновки. Дайте совет — попробуйте распрямить их карандашом или рукой — они станут гладкими и близко друг к другу — это то, что нам нужно.

Шаг 3. Обрезаем

Пришло время вырезать и выровнять наши пряди. Режем либо плоскогубцами, либо теми же плоскогубцами, но тоже ножом. Оставляем около дюйма чистой нити. С практикой научитесь точно настраивать расстояние.

Шаг 4. Попадаем в коннектор

Самая тяжелая часть. Теперь нам нужно вставить нашу конструкцию в соединитель. После вставки разъем опускается вниз. Почему сложно: пряди стараются не попадать в свои бороздки, залазить на соседей, загибаться, путаться

Здесь помогает рекомендация — терпение и еще раз внимание к карандашной обработке

Шаг 5. Вставляем до конца

После удара прижимаем кабель так, чтобы проводка полностью прекратилась. В этом случае обертка скроется в самом коннекторе. Если корпус не подходит к разъему, в будущем возможны переломы. Если реверс окажется коротким, нити не дойдут до ножей. Так что все со стажем и зрением.

Шаг 6. Опрессовка

А теперь самое время сжать наши ножи — о способах говорилось выше, но лучше всего использовать плоскогубцы. Взять и отжать.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на вашем компьютере или маршрутизаторе перед удалением инструментов. Иногда может не получиться с первого раза. Самый простой способ исправить ситуацию, прежде чем рассердиться, — снова сжать ножи, но посильнее. Часто помогает.

Если нет связи, обратите внимание на это:

  • Кабели подключены точно по схеме? ты взлетел? Просмотрите разъем.
  • Дошли провода до коннектора остановки? Удалось ли достать ножи?

Остальное можно отнести только к обрыву кабеля.

Изначально, перед тем, как обжимать сетевой кабель, можно такие крышки подключить. Они отлично защищают от перегиба возле разъема, но практически все без них живет. Видов много, в статье об этом не говорится. Для справки.

Стандартные схемы обжима

Типы витой пары

  • UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  • FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
  • STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  • SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
  • S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Правила обжима витой пары

Для правильной обжимки сетевого кабеля используется один из трех способов:

  • Прямой — используется для подключения ПК к роутеру.
  • Перекрестный — применяется при создании локальной сети или для соединения двух роутеров.
  • Перевернутый — позволяет подключить консольные устройства.

Чтобы правильно опрессовать сетевой кабель, необходимо выполнить несколько действий. В первую очередь следует удалить с него изоляцию

В этот момент необходимо проявить максимальную осторожность, чтобы избежать повреждения цветных проводов. Когда все восемь жил будут видны, их нужно разъединить и обрезать на одинаковую длину

После этого можно выбирать схему, в соответствии с которой и будет обжиматься интернет-кабель.

Прямой тип

Он подойдет для передачи любого трафика. Единственным условием бесперебойной работы будет использование одной и той же схемы на каждом конце кабеля. Чаще всего применяется Т568 В. Если передаваемый трафик не превысит 100 Мб/с, то можно использовать 4-жильный кабель. После удаления изоляции правильно разложите все проводки в соответствии с используемой схемой.

Вводя их в штекер, важно следить за последовательность жил, так как переобжать жилы уже не получиться. Когда провода были введены в коннектор до упора, используйте специальный инструмент обжимник, напоминающий клещи

Сильно сдавите его и обжим сетевого кабеля можно считать состоявшимся.

Перекрестный тип

Эта распиновка RJ45 применяется для создания локальной сети между двумя компьютерами. Сам процесс обжима не отличается от рассмотренного выше. Если при создании прямого интернет-кабеля на каждом из его концов применяется одна цветовая схема, то в этом случае следует использовать обе.

Как уже говорилось выше, иногда применяется и перевернутый тип кабеля. Однако он используется только сетевыми администраторами. В домашних условиях консольный кабель не потребуется. Перед началом процедуры опрессовки кабеля необходимо точно рассчитать его длину. Хотя для наращивания витой пары и можно использовать скрутку, лучше этого избегать.

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
