Сетевой кабель для интернета: виды + как правильно выбрать и подключить провод для интернета

Устройство сетевого кабеля

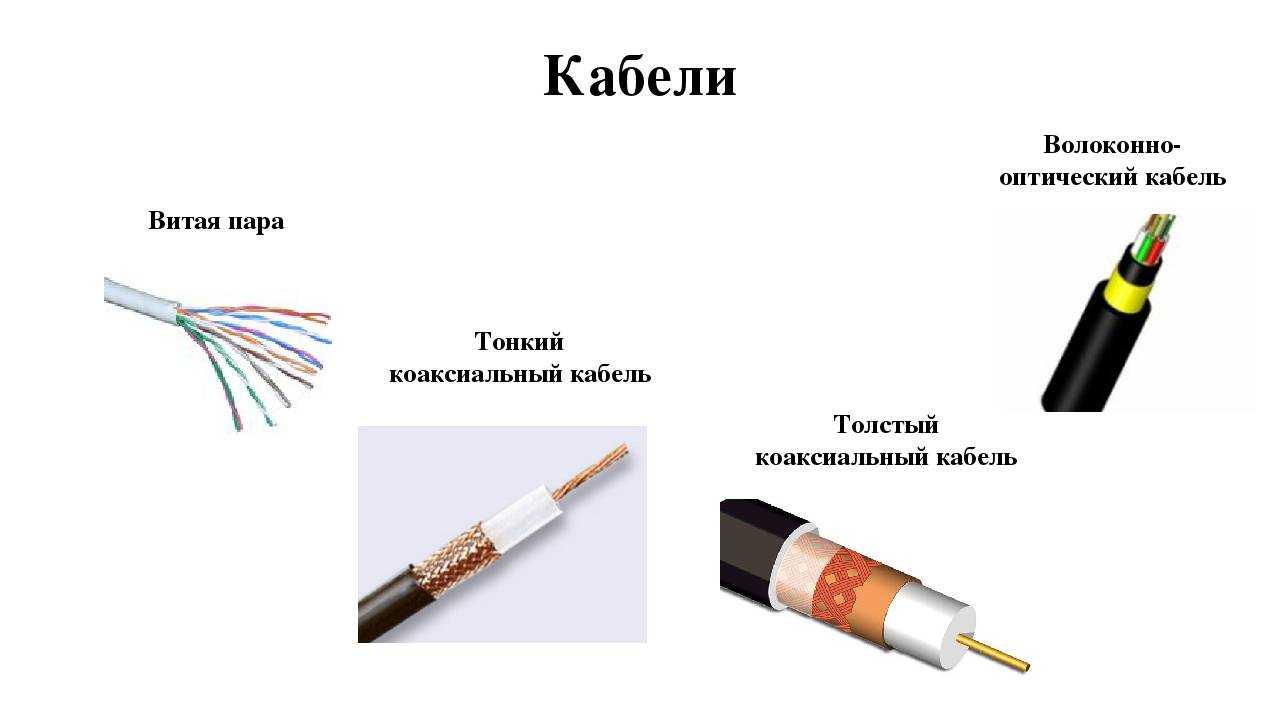

Разные виды кабелей для Интернета имеют различную структуру. Проще всего устроен коаксиальный. Наиболее совершенная конструкция у оптоволоконного провода.

Строение коаксиального кабеля

Коаксиальный провод имеет центральную жилу. Вокруг нее нанесен толстый изоляционный слой, сверху алюминиевая или медная оплетка. Поверх всей конструкции сделана общая изоляция.

Устройство витой пары

Оптимальный кабель для Интернета – витая пара или Ethernet-кабель (так его часто называют из-за одноименного штекера на конце и разъема в технике, куда подключается провод). Именно он позволяет настроить локальную сеть между несколькими устройствами, соединить принтер с компьютером, провести Интернет от поставщика к модему или маршрутизатору.

Такой провод сформирован из двух или четырех пар медных проводников (четырехжильный и восьмижильный).

Внутри каждого проводника есть одна медная жила диаметром 0,4-0,6 мм или множество мелких жил. Первая легче в обжиме и применяется для подключения интернет-розеток. Вторая гибче и предназначена для соединения между собой ПК и прочей техники.

Цветовая маркировка

• Серый – кабель для внутреннего монтажа в офисах и жилых домах
• Черный – кабель для монтажа вне помещений: оболочка имеет дополнительный защитный слой от атмосферных воздействий
• Оранжевый – кабель для монтажа в пожароопасных помещениях: оболочка выполнена из негорючего полимера

Категория (CAT)

Диапазон частот, который может пропускать кабель, зависит от категории.

• 1 – телефонный провод «лапша» для передачи голосовых и других данных через модем. Частота: 0,1 МГц.
• 2 – старый образец для передачи данных в телефонных сетях на скорости до 4 Мбит/с. На сегодняшний день используется редко. Частота: 1 МГц.
• 3 – старый образец для передачи данных в телефонных сетях на скорости до 10 Мбит/с, который используется до сих пор. Частота: 16 МГц.
• 4 – старый образец для передачи данных на скорости до 16 Мбит/с. На сегодняшний день не используется. Частота: 20 МГц.
• 5, 5e – наиболее популярная категория среди кабелей «Витая пара» для использования в компьютерных сетях на скорости до 100 Мбит/с. Частота: 100 – 125 МГц.
• 6, 6е – кабель для передачи данных в сетях Fast Ethernet и Gigabit Ethernet на скорости до 10 000 Мбит/с. Частота: 250 – 500 МГц.
• 7 – кабель для передачи данных на скорости до 10 000 Мбит/с. Спецификация не утверждена. Частота: 600 – 700 МГц.

Особенности строения оптического кабеля

Если со строением витой пары или коаксиального провода пользователи часто оказываются знакомы, то о том, как выглядит сетевой оптоволоконный кабель изнутри, знают немногие.

Оптоволокно внутри состоит из множества мельчайших проводков, разделенных специальным покрытием. Каждый такой проводок имеет кремниевый сердечник, через который проходят и проносят данные оптические лучи. Помимо сердцевины, у него есть оптическая оболочка, буферное покрытие и защита.

Оболочка, окружающая сердечник, выполнена из стекла. Свет, отражаясь от него, распределяется по сердечнику, но не покидает пределы провода.

Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

• Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
• Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
• Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
• За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

• Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
• Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

• OS1 – одномод с сердечником 9 мкм.
• OS2 – широкополосный одномод с сердечником 9 мкм.
• OM1 – многомод с сердечником 62,5 мкм.
• OM2 – многомод с сердечником 50 мкм.
• OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
• OM3 – высокоскоростной многомод с сердечником 50 мкм.
• OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

• FTP – защитное экранирование осуществляется фольгой.
• F2TP – двойной экран из фольги.
• S/FTP – каждый из проводников покрыт фольгой.
• STP – каждая из жил и весь кабель покрыты фольгой.
• U/STP – каждая из жил по отдельности покрыта фольгой.
• SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Какой провод лучше всего выбрать для проводки в квартире

Маркировка кабеля витая пара

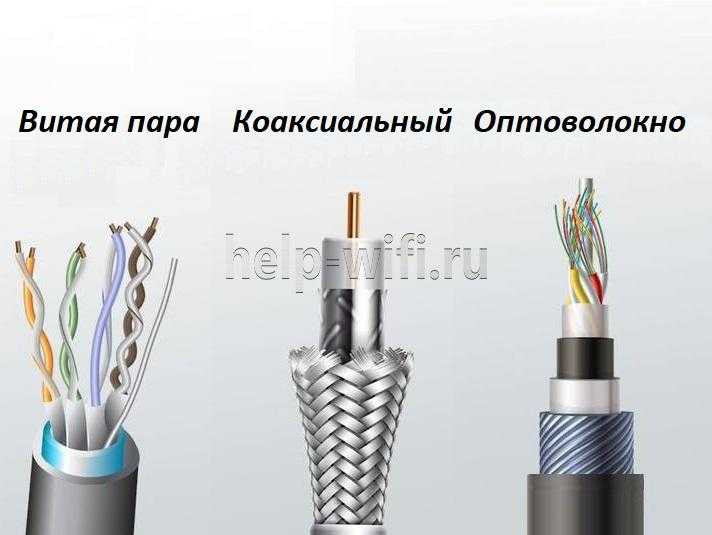

Из чего состоит сетевой кабель

Конструктивно кабели между собой отличаются очень сильно. Самая примитивная конструкция у коаксиального провода, самая совершенная у оптоволоконного.

Устройство коаксиального кабеля

Коаксиальный провод лежал у истоков развития сетей. Его конструкция довольно примитивная. За основу взят центральный металлический стержень, который покрыт толстым слоем изоляции. Далее идет медная или алюминиевая оплетка. Завершает конструкцию внешняя защитная оболочка.

Конструкция «витой пары»

В настоящее время витая пара является самым часто используемым кабелем при создании или подключении к существующей сети. Он состоит из пар изолированных медных проводников. В конструкцию определенных видов проводов входит, предохраняющий от электромагнитных волн, экран. Он может быть, как общим – обмотан вокруг всех пар, так и индивидуальным – обволакивающий каждую пару в отдельности. В основном он состоит из четырех пар витков — восьмижильный, но есть еще двупарное исполнение — четырехжильный.

Чтобы не запутаться в таком количестве жил, был придуман международный стандарт цветов – каждая жила имеет свой определенный цвет. Благодаря своей конструкции, через один канал связи можно подключить все компьютеры сети и другую оргтехнику. Это дает возможность администратору отдельно взятой сети подключиться к любому компьютеру в сети для управления или изъятия информации.

Продается кабель в двух исполнениях:

• Обжатый с двух сторон коннекторами. Самый популярный вариант, так как он уже готов к подключению, нужно всего лишь воткнуть его в разъем. Недостаток заключается в том, что он продается строго определенной длины.
• Свободный отрезок неопределенной длины. Преимуществом является то, что можно купить отрезок любой нужной вам длины, а обжимку провести на месте монтажа, используя схему распиновки. Но для этого нужен специальный инструмент.

Устройство оптоволоконного кабеля

Конструкция данного вида кабеля принципиально отличается от своих предшественников. Сигнал передается не при помощи электрического тока, а света. То есть по проводнику движутся не электроны, а фотоны. На них не воздействует сопротивление материала, поэтому они без потери скорости могут переносить информацию на огромные расстояния. Состоит такой кабель из тончайших стеклянных либо пластиковых волокон, отделенных друг от друга специальным изолирующим покрытием, которые образуют центральный сердечник и защитная оболочка, которая так же состоит из стекла или пластика, но с меньшим коэффициентом преломления. Это способствует тому, что свет отражаясь от оболочки рассеивается по сердечнику, не выходя за его пределы.

В конструкцию также входит буферное покрытие и защитный слой, которые предохраняют кабель от внешних воздействий.

Устройство витой пары.

Так что же лучше – оптика или медная витая пара

Нынче любой крупный и даже средний интернет-провайдер использует в ряде сегментов своих сетей оптоволокно. И наоборот: как бы провайдер не заманивал подключением к «самой быстрой системе нового поколения», отдельные участки его сетей – традиционный медный кабель. Просто правила им диктуют условия среды (где-то они больше подходят для меди, а где-то – для оптики) и экономическая целесообразность, а маркетинг – есть маркетинг.

К какому виду магистрали подключили ваш дом провайдеры «Медный всадник» и «Оптическая иллюзия», точно не скажет никто, поэтому будем считать, что их предложения различаются только способом подключения абонентов внутри квартир.

В таблице ниже сопоставлены свойства волоконной оптики и витой пары:

	Оптоволокно	Медная витая пара
Теоретически достижимая скорость связи	OS1 – 40 Гбит/с OS2– 100 Гбит/с OM3 и ОМ4 – 100 Гбит/с	До 10 Гбит/с для кабелей категории 6 и 7.
Максимальная длина неразрывной линии	OS1 – 100 км OS2 – 40 км ОМ3 – 300 м ОМ4 – 125 м.	100 м
Физические свойства кабеля	Тонкий, хрупкий	Толстый, гибкий
Подверженность внешним воздействиям	Чрезмерные изгибы, давление, некоторые виды излучений	Электромагнитные помехи, атмосферное электричество, агрессивные химические среды, огонь, несанкционированное подключение для считывания данных
Совместимость с клиентским оборудованием	Требует покупки специальных адаптеров	Совместима с любыми устройствами, оснащенными гнездами RJ-45
Обслуживание	Требует спецоборудования и профессиональной подготовки	Требует минимальных навыков и знаний
Стоимость	Высокая	Низкая

Подведем итоги:

• Оптоволоконная линия до 10-и раз быстрее и гораздо «дальнобойнее», чем витая пара, она не подвержена влиянию наводок электрического оборудования и силовых линий, долговечна и прочна, не горит, не теряет свойств от влаги, кислот и щелочей. Не допускает шпионских врезок и прослушивания путем индукционного подключения.
• Волоконно-оптическую сеть легче замаскировать в интерьере, для нее не нужно монтировать широкие неэстетичные кабель-каналы.
• Волоконная оптика – это хоть и гибкое, но стекло, а любое стекло может трескаться и крошиться. Поэтому монтаж и модернизация такой сети требует большой аккуратности. Если поврежденную витую пару можно разрезать и соединить простой скруткой, то для восстановления разорванной оптики нужен специальный сварочный аппарат и умение с ним обращаться. А иногда даже небольшое повреждение волоконно-оптической линии требует полной ее замены.
• Главное преимущество витой пары – дешевизна и простота в обиходе. За подключение к Интернету посредством медного кабеля с вас, скорее всего, не возьмут никаких дополнительных денег, а за оптику придется заплатить, ведь она дорогая. Витую пару с универсальным коннектором можно сразу воткнуть в компьютер – и на нем появится Интернет. Для оптики снова придется раскошелиться на специальную розетку, модем (ONT-терминал или роутер), сетевые адаптеры. А это тоже недешево.

Чисто оптоволоконные сети внутри домов и квартир пока большая редкость, чаще всего их делают гибридными – частично оптическими, частично меднопроводными, частично беспроводными. Оптику обычно подводят только к модему, а конечные устройства – компьютеры, смартфоны, смарт ТВ и т. д. получают Интернет всё по той же витой паре или Wi-Fi, ведь они не оборудованием модулями декодирования светового сигнала. Значит, какие бы сверхскорости ни обещал вам провайдер, медленные сегменты сети сведут ее на нет.

Итак, ваш выбор «Медный всадник», если:

• Вы не хотите переплачивать за то, чего, скорее всего, не получите. Если ваши устройства – потребители Интернет-трафика работают на устаревших протоколах Ethernet или Wi-Fi, то оптика не сделает их быстрее.
• Вы часто переносите компьютер с места на место, у вас есть собака, которая любит жевать провода или маленькие дети, хватающие всё подряд. И в случае повреждения кабеля вам проще починить его своими руками, чем платить мастеру.

Вам лучше стать клиентом «Оптической иллюзии», если:

• Вы за всё новое против всего старого. Волоконная оптика – это технология будущего, а значит, достойна инвестиций. И пусть она дружит не с каждым девайсом – скоро, надо ожидать, производители последних возьмутся за ум и оборудуют свои продукты поддержкой оптоволокна. Ведь потребители этого хотят и готовы вкладываться.
• Финансы для вас – не проблема. У вас современная техника, которая поддерживает последние протоколы проводной и беспроводной связи, и вы готовы заставить ее «взять максимальную высоту».
• Вам нужна скорость, и этим все сказано.
• Безопасность сети в плане возможной утечки данных – ваше всё.

Первое знакомство с новой технологией

Полтора десятка лет назад на подстанцию 330 кВ, где я работал, пришло новое оборудование, осуществляющее регистрацию и обработку информации электрических сигналов от сети очень большего количества датчиков, расположенных в разных местах — регистратор «Парма».

Это обыкновенный компьютер со своим программным обеспечением, выполняющий чисто электротехнические задачи.

Его монтаж, подключение и наладка были поручены нам за исключением сборки и настройки оптоволоконных магистралей. Опыта работы с ними мы не имели.

До этого момента связь с этими датчиками происходила по обычным электрическим цепям, которые называют вторичными. Однако целая группа этих устройств находилась на большом удалении. Проект предусматривал обмен информацией с ними по оптоволоконному кабелю. Его внутрь кабельного канала мы укладывали сами, а подключением и проверкой занимался приехавший из Санкт Петербурга представитель производителя.

Именно тогда стало понятно, что без специализированного оборудования и должных навыков работать с оптоволокном нельзя. Своими руками с ним ничего сделать невозможно.

Конструкция оптоволоконного кабеля

Передача информации происходит по оптическим магистралям, состоящим из отдельных носителей, объединённых в общую конструкцию — кабель оптоволокна.

Принцип работы оптического носителя

Обмен информацией происходит за счет прохождения света лазера от встроенного светодиода. Его передача осуществляется импульсами двоичного кода в одном направлении. Поэтому для обмена сведениями создано сразу два индивидуальных канала.

О конструкции кабеля

Стекло относится к хрупким материалам. Его можно легко разбить, а оптоволокно работает за счет использования стеклянных волокон. Понятно, что они требуют надежной защиты как от механических повреждений, так и от потерь световой энергии.

С этой целью оптические носители разными способами объединяют в жесткие модули и создают из них оптоволоконный кабель. Он может быть разной конструкции. Одна из них показана на схеме.

У нас на подстанции были использованы два вида кабеля: один диаметром 6 мм, а второй толщиной указательного пальца руки.

Довольно подробно вопрос этой технологии изложен в видеоролике GalileoRU «Оптоволокно».

Категории кабеля

В маркировках кабель для интернета подразделяется на категории с нумерацией 5-7, отражающей характеристики метода изготовления (шаг скручивания, вид разделительного материала, диаметр жилы).

CAT5 содержит 4 пары; пропускающие характеристики при активизации 2 пар достигают 100 Мбит/сек; полоса проводимости достигает 100 МГц. Продукция пятой категории предназначена для подсоединения компьютерных линий.

CAT5e – объединяет 4 пары. Подключение 2 пар позволяет достичь 100 Мбит/с; при использовании 4 пар скорость увеличивается до 1000 Мбит/с. По техническим параметрам изделия превышают характеристики кабеля CAT5. Прокладывать сети можно для передачи данных на больших расстояниях.

В проводах категории CAT6 содержится 4 пары жил, при подключении которых скорость перевода сведений составляет 10 Гбит/с на территорию, ограниченную 50 м. Пропускная полоса – 250 МГц. Типы изделий оптимальны для проведения сложных сетевых компьютерных соединений.

В категории кабеля CAT6a содержатся 4 пары. Скоростные характеристики сетей составляют 10 Гбит/с, протяженность линий – 100 м, пропускающая полоса – 500 МГц. Усовершенствованная продукция снабжается общим экраном либо защитой для каждой витой пары. Изделия долговечны, предназначены для проведения сетевых соединений в жилых и общественных зданиях.

Продукция категории CAT7 имеет 4 пары проводов. Соединение скоростное, с высокоскоростным широкополосным интернетом (10 Гбит/с); пропускающая способность составляет 700 МГц. Кабель 7 категории снабжен внешним экраном и дополнительными защитными элементами.

Что такое витая пара?

«Витая пара» — разновидности и способы обжима

Кабель для локальной сети «витая пара» получил свое название из-за того, что он состоит из восьми жил, попарно переплетенных между собой. Каждая жила имеет изоляцию строго закрепленного в спецификации цвета. В качестве внешнего изолирующего материала, защищающего сигнал от электромагнитных помех, используется поливинилхлорид или полиэтилен. Существует несколько разновидностей такого кабеля:

• UTP (Unshelded Twisted Pair) — не экранированная модификация, наиболее часто используемая для прокладки домашних или офисных сетей, когда не оказываются сильные помехи на передаваемый сигнал.
• FTP (Foiled Twisted Pair) — кабель с дополнительным экраном из алюминиевой фольги под внешней изоляцией.
• STP (Shelded Twisted Pair) — помимо общего экрана имеет дополнительный, для каждой пары по отдельности.

Витая пара имеет 7 категорий, и, чем больше номер категории, тем провод более защищен от электромагнитного излучения. Для сетей Ethernet применяется кабель 5-й категории (CAT5), который имеет полосу пропускания 100 МГц. Рекомендуется при монтаже новых объектов использовать более совершенную модификацию CAT5e для более высокочастотных сигналов с полосой в 125 МГц.

Витая пара используется для создания соединения на скоростях от 100 Мбит/с до 40 Гбит/с в зависимости от категории и качества самого кабеля и от его длины между конечными устройствами. Обычно длина сегмента не должна превышать 100 м.

Провод должен иметь разъем для подключения в сетевые устройства. Для витой пары используется разъем RJ-45 (8P8C — 8 position and 8 contacts). Внутри коннектора есть специальные канавки с контактами для каждой жилы. Есть несколько вариантов обжима сетевых кабелей: прямой и обратный (кроссовер). Прямой патч-корд применяется для соединения компьютера с маршрутизатором или коммутатором или для соединения активного сетевого оборудования между собой. Кросовый используется довольно редко и служит для соединения двух компьютеров между собой

В настоящее время практически все производители устанавливают «умные» сетевые карты, которым не важно расположение проводков в разъеме, но желательно придерживаться стандартов, и располагать жилы так, как написано в спецификации. Это поможет избежать коллизий в работе всей сети. Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:

Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:

• бело-оранжевый;
• оранжевый;
• бело-зеленый;
• синий;
• бело-синий;
• зеленый;
• бело-коричневый;
• коричневый.

Чтобы изготовить патч-корд для простоты работы используются специальные клещи — кримпер (или «обжимка» в простонародье). Кримпер позволяет не только равномерно зажать провод в коннекторе, но и правильно обрезать и зачистить изоляцию. В исключительных случаях можно использовать плоскую отвертку или нож, но тогда качество не будет удовлетворительным. Существуют разъемы, которые зажимаются без кримпера, но они предназначены для многожильных мягких проводов и для стандартной витой пары могут не подойти.

Как обжать кабель rj-45 правильно?

T568A или T568B: что выбрать?

Так в чем же основное различие стандартов T568A и T568B? Как показано на изображении ниже, главным отличием этих стандартов является расположение оранжевой и зеленой пар проводов. Разумеется, разница не только в замене одного цвета, различаются также условия совместимости, что может повлиять на Ваш выбор схемы расположения контактов коннектора RJ45.

В качестве напоминания, ниже еще раз перечислено, когда какой кабель применяется:

Используйте прямой кабель для того, чтобы соединить:

• Коммутатор с маршрутизатором

• Компьютер с коммутатором

• Компьютер с концентратором

Используйте перекрестный кабель для того, чтобы соединить:

• Коммутатор с коммутатором

• Коммутатор с концентратором

• Концентратор с концентратором

• Маршрутизатор с маршрутизатором

• Компьютер с компьютером

• Компьютер с маршрутизатором

В настоящее время стандарт T568B является более популярным среди пользователей и почти заменил собой стандарт T568A, особенно в новых соединениях, где отсутствует предустановленный шаблон. Он не только соответствует старой цветовой кодировке 258A, но также подходит для современных и будущих реалий и обладает обратной совместимостью с USOC. Стоит отметить, что стандарты T568A и T568B нельзя комбинировать, а также заменять один другим.

Категории кабеля витая пара (скорость передачи данных).

Сравнительная таблица основных типов кабелей

Витая пара

Более распространенный кабель. Если вас заинтересовала эта тема, вы можете узнать больше об интернет-кабелях здесь, если вам нравится https://www.toledonn.ru/. Он заменил коаксиальный кабель очень давно, в начале 1980-х годов. С помощью такого устройства можно подключить все компьютеры через один канал. Специальный доступ позволяет пользователю собирать информацию со всех компьютеров.

Название происходит от того, что внутри него восемь проводников, соединенных попарно. Проводники изготовлены из меди и покрыты оболочкой. Когда они скручены, их покрывают еще одним слоем ПВХ-оболочки. Кроме того, изоляционный слой окрашивается в специальный стандартный цвет.

• Серый цвет для пространства внутри здания.
• Черный цвет для обозначения покрытия с защитой от электромагнитного излучения и атмосферных осадков. Используется для открытых площадок.
• Оранжевый цвет для обозначения негорючего соединения. Устанавливается во взрывоопасных зонах, которые могут подвергаться агрессивному воздействию.

Кабели продаются в двух вариантах: с входным разъемом и без него. Второй вариант похож на обычный кабель, который прокладывается отдельно и в котором заглушки добавляются после монтажа.

Кроме того, кабель витая пара подразделяется на несколько типов:

1. Незащищенный кабель (UTP): он не заземлен и не защищен и имеет пластиковую оболочку.
2. Незащищенные и не покрытые фольгой.
3. Пары заплетены, есть общая коса.
4. Покрытый фольгой (S/FTP): Отличается от предыдущего типа тем, что имеет медный экран и покрытие из фольги вокруг всех пар.
5. Незащищенный (SF/UTP). Отличие от обычных незащищенных кабелей заключается в двойной медной оплетке с фольгированным покрытием.

Скорость по витой паре до 1 Гбит/с на расстоянии до 100 метров. Подходит для высокоскоростного интернета, но существует вероятность обрыва кабеля в открытых местах.
