Как выполняется монтаж сип кабеля от опоры до щитка

Непосредственное подключение в обычный автомат

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

• раскаточное устройство;

• натяжитель бандажной ленты;

• крепежные материалы;
• натяжитель линии;
• динамометр.

Поэтапный монтаж:

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

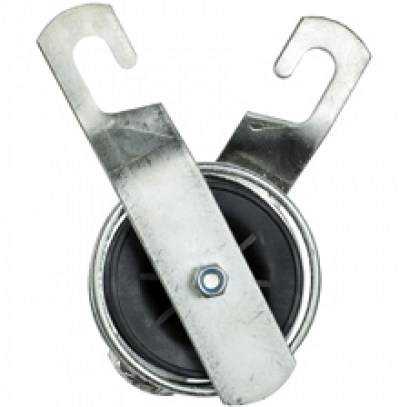

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Меры безопасности

При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.

1. Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
2. Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
3. Нельзя использовать поврежденный кабель;
4. Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
5. Работу производить строго с использованием спецодежды;
6. Провода под напряжением изолируются специальными накладками;
7. Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.

Специнструменты для монтажа

Инструментарий для крепежной ленты

Применяется для натяжения и обрезки троса-лидера или ленты. Имеет подвижный захват и лентопротяжное устройство. Обрезка производится поворотным ножом. Его ручка изготавливается из прочной стали, и покрывается резиновой оболочкой. Это сводит на нет вероятность соскальзывания руки при работе и облегчает обрезку троса (ленты).

Инструмент «лягушка»

Служит для регулировки натяжения проводов. Ею можно работать с широким набором сечений провода. С её помощью можно натягивать линии с достаточно большим усилием. Она без труда монтируется и демонтируется на провод для работы.

Раскаточные ролики

Предназначаются для растягивания СИП на опорах воздушных линий. Подвешиваются ролики на арматуру СИП, имеют поворотный крюк с фиксатором, который предохраняет провод от выскальзывания.

Монтажные чулки

Служат для натяжения СИП и обеспечения его свободного прохода через шкивы роликов. Они нужны для захвата провода и его соединения с тросом (лентой) при работе в анкерных пролетах. Чулок несложен в эксплуатации и не требует применения устройств крепления провода при раскатке.

Помните, что монтаж и подключение линий СИП должны обязательно производиться сертифицированными электротехниками соответствующего подразделения энергосбыта, которое курирует ваш район, в полном соответствии с картой подключений. Даже для того, чтобы перебросить «воздушку» с одного столба на другой, требуется предварительная работа инженеров по внесению изменений в технологические карты. В случае, если вы попытаетесь самостоятельно внедриться в электросеть – вас ждёт не только серьёзный штраф, но и судебное преследование вплоть до уголовной ответственности. Электроэнергия – такой же товар, как любой другой, и если в ваших действиях усмотрят попытку хищения, отвечать придётся по всей строгости закона.

Как соединить провода СИП между собой

Какие параметры необходимо учесть

Прежде чем отправляться в магазин или искать товар онлайн, нужно определиться с токовой нагрузкой, которую выдерживает кабель. Отталкиваясь от этого, вам удастся вычислить толщину изделия.

Сечение определяется площадью провода в разрезе. Зачастую жилые дома и постройки вроде дачи потребляют около 3,5-5 кВт, но все же стоит использовать максимально точные методы расчетов. Заключается они в сумме используемой мощности каждого электроприбора в доме. Таблицы с усредненными данными можно найти и онлайн, если вы не знаете, как это делать, но все же настоятельно рекомендуется делать замеры самостоятельно.

После суммирования мощности всей техники вы получите максимальный показатель, который потребляется. Зная этот параметр и напряжение, остается просчитать возможный максимальный ток нагрузки. Для этого первый показатель длится на второй, и вы получите ответ в Амперах. Результат сравнивается с таблицей, где вы найдете подходящее сечение.

Определив необходимое сечение проводов, остается начертить маршрут и выбрать прокладку. В основном это:

• воздушный;
• подземный;
• сквозь стену здания;
• по поверхности ограждения.

Первые два варианта наиболее востребованы, поэтому предлагается изучить именно их.

Способы подключения

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:

через клеммную колодку;

используя зажимы «орешки»;

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

заводят СИП в электрический щит и в вводной автомат;

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.

Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

Ошибки при монтаже

Наиболее частые ошибки:

• несоответствие анкерных зажимов виду СИП. Анкерные зажимы, предназначенные, например, для СИП-2 не должны применяться для крепления СИП-4;
• отсутствие защитных колпачков на проводах;
• неправильный ввод кабеля в анкерный зажим. Иногда провода вставляют в него, делая петлю. СИП нужно вставлять в анкерный зажим без каких-либо петель;
• иногда размеры скреп-бугелей не соответствуют ширине ленты. Бандажная лента должна стягиваться специальной машинкой;
• не используются дистанционные зажимы при проведения провода по фасаду дома. Расстояние от самонесущих проводов до наружной стены дома не должно быть менее 6см, чтобы избежать угрозы возгорания.

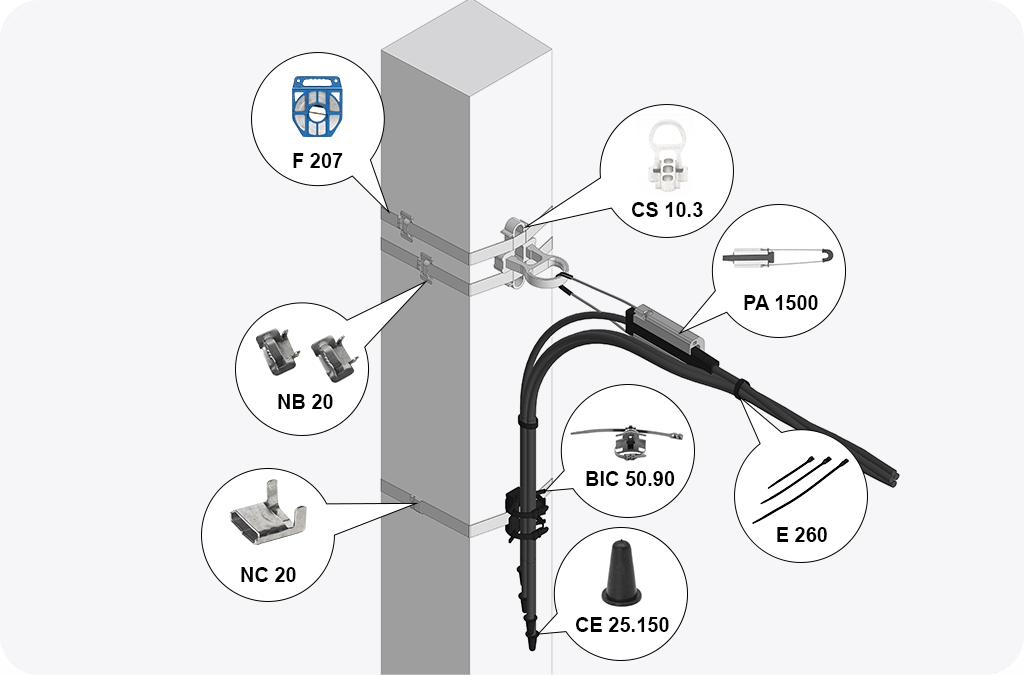

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

• промежуточные поддерживающие зажимы;
• кронштейны для крепления анкерных зажимов;
• кронштейны для крепления промежуточных зажимов;
• анкерные кронштейны для проводов энергопотребителя;
• анкерные зажимы для изолированной несущей нейтральной жилы;
• анкерные зажимы для проводов энергопотребителя;
• монтажные крюки;
• крепежную ленту (лента должна быть из нержавейки);
• скрепы из нержавейки;
• бугели из нержавейки;
• стяжки крепежные;
• фасадные крепления для СИП;
• вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу.

Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Советы по выбору

Чтобы купить подходящий провод, рекомендуется учесть основные параметры, включая сечение (4х16, 2х16, 4х50, 4х25, 4х35). Этот параметр считается основным, когда необходимо нарастить кабель. Провода классифицируют по техническим свойствам на следующие типы:

1. СИП-1. Жилы покрыты полиэтиленом.
2. СИПТ-2 и СИП-1А. В составе только изолированные нити.
3. СИП-2. Все жилы, кроме нулевой, изолированы и соединены молекулярно.
4. СИП-2А. Все составляющие жилы покрыты молекулярным полиэтиленом.
5. СИП-3. Перед использованием этой марки рекомендуется проверить наличие сертификата. Чаще провод применяется в домашних условиях. Он изготовлен из 1 жилы, представленной в виде плотного алюминия с полиэтиленом.
6. СИП-4. Отсутствует нулевая жила.
7. СИП-5. Кабель используется на предприятиях либо для монтажа электрической сети в городах. Производство продукции очень сложное, так как предусмотрено полиэтиленовое покрытие. Каждая нить завернута в свою оболочку.

Преимущества и недостатки использования СИП

Эти провода позволяют:

• обеспечить нужный класс электробезопасности;
• повысить надежность сети во время эксплуатации;
• уменьшить расходы на содержание электросети (до 80%);
• сократить сроки монтажа и уменьшить трудозатраты;
• размещать электропроводные линии на стенах зданий;
• сократить потери при передаче электричества (благодаря небольшому сопротивлению);
• подключать объекты без отключения главной питающей линии;
• прокладывать и подключать линии своими силами.

Минусы СИП:

• стоят на 20-25% больше, чем обычные провода без изоляции;
• многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
• позволяют прокладывать только воздушные ЛЭП.

Подключение к счетчику или автомату

Собственно ввод в счетчик выполняется так же, как и при использовании обычного кабеля. Концы проводов зачищаются от изоляции на 25–30 мм, в зависимости от глубины клеммных колодок счетчика, вставляются в отверстия клемм и зажимаются контактными винтами. Следует заметить, что с точки зрения безопасности, а также удобства монтажа, более предпочтителен вариант, когда осуществляется подключение СИП к автомату, установленному перед счетчиком. В клеммы современных автоматических выключателей модульного типа провод можно заводить непосредственно, если выключатель имеет клеммы с креплением «под болт», лучше применить наконечники.

Последовательность действий при подключении кабеля

Работу можно разделить на несколько основных этапов:

• сначала необходимо раскатать кабель с помощью раскаточных роликов или вручную;
• затем потребуется закрепить кабель на доме с помощью анкерного зажима;
• далее натянуть СИП между домом и опорой;
• затем закрепить кабель на опоре;
• провода ответвления электропитания следует подключить к проводам воздушной линии.

Подключение можно проводить на высоте не меньше 2,75 метра над уровнем земли. Провод не должен провисать между опорой и домом под собственным весом, но и не должен быть слишком сильно натянут.

Также можно установить счетчик на опоре линии электропередач или на фасаде дома (при этом следует использовать ящик или коробку, которые обеспечат счетчику защиту от снега или капель дождя).

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

{SOURCE}

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Ремонт СИП

В процессе эксплуатации провод на отдельных участках может повредиться, что потребует произвести его ремонт. Для фазной или нулевой жилы ремонт небольшого участка поврежденной изоляции выполняют без снятия напряжения. Поврежденную жилу отделяют пластиковыми клиньями от общего жгута и накладывают на нее двойной слой клеящей изоляции, после чего клинья удаляют.

Ремонт фазной жилы длиной не более 2 м в пролете выполняют без замены всего жгута. Поврежденный участок жилы отделяют клиньями и делают ее замену. Для этого берут аналогичной марки и сечения кусок провода и вставляют его вместо поврежденного отрезка. Подключение концов выполняют ответвительными зажимами. Возможно применение прокалывающего зажима без снятия изоляции.

Ремонт длинного участка поврежденных жил производится после отключения электричества. Пролет с участком, требующим замены, заземляют с обеих сторон. Кабель отсоединяют на всех ответвительных зажимах и при помощи канатов опускают на землю. Дальнейший ремонт заключается в замене поврежденного участка, после чего весь пролет поднимают на опоры для подсоединения к магистрали.

Ремонт ответвления к дому делают при повреждении более 20% провода от общей его длины. Работы могут проводиться со снятием напряжения или под напряжением, но нагрузка потребителя должна быть отключена. Вводной кабель отсоединяют на ответвительных зажимах. Первой отключают фазную жилу на опоре, а затем – нулевую. Конец провода подвязывают к опоре, чтобы предотвратить его падение. Освободив от анкерного кронштейна, СИП опускают веревкой на землю, где и производится его ремонт. Поднятие на опору и подсоединение к магистрали происходит в обратной последовательности.

Правильный монтаж СИП, вовремя выявленный поврежденный участок кабеля и его ремонт обеспечит бесперебойную подачу электричества потребителю.

Варианты подключения СИП к модульному автомату

Сейчас в подавляющем количестве случаев в качестве ввода в дом используется СИП с сечением жилы в 16 квадратных миллиметра. И зачастую возникает вопрос: как правильно подключить его к автомату. В этой статье речь пойдет о вариантах подключения, которые активно используются, а также о наиболее правильных вариантах.

Варианты подключения СИП к модульному автомату

Требование энергосбыта

Варианты подключения СИПа к автомату

Простое подключение СИПа

Подключение СИП путем изменения контактной поверхности

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Подключение СИПа после предварительной опрессовки жил доработанными гильзами

Требование энергосбыта

Здесь мы не будем рассматривать такой вариант как выполнение перехода с алюминия на медь с помощью прокалывающего зажима (либо переходного клеммника и т.п.).

yandex.ru

Потому что в большинстве случаев горсети (энергосбыт) требуют, чтобы ввод не имел никаких разрывов от столба до вводного автомата (либо счетчика). Хоть он и является правильным.

Варианты подключения СИПа к автомату

Для начала давайте узнаем, какие есть варианты подключения самонесущего изолированного провода к модульному автомату:

1. Простое подключение СИПа к автомату без применения каких-либо дополнительных элементов.

2. Подключение СИПа к автоматическому выключателю путем изменения контактной поверхности жилы.

4. Подключение СИПа после предварительной опрессовки жил гильзами

Давайте теперь на каждом варианте остановимся несколько подробнее.

Простое подключение СИПа

Варианты подключения СИП к модульному автомату

Начнем мы наше рассмотрение с самого простого (для монтажника или контролера горсетей) варианта, а именно подключение СИПа без каких-либо ухищрений сразу к автомату. Такой вариант наверное используется в 95% случаев.

Ведь зажимная клемма автоматов выполняется (опять же в большинстве случаев) с обязательным лужением, а это позволяет подключать как медные, так и алюминиевые проводники.

Кстати, при покупке автоматов обращайте внимание на то, из какого материала выполнена контактная группа, так как есть автоматы, где зажимная клемма сделана из меди. Варианты подключения СИП к модульному автомату

Варианты подключения СИП к модульному автомату

Такое подключение выполнить очень легко и просто, но на этом плюсы его полностью исчерпаны. Дальше начинаются сплошные минусы

Так как СИП имеет многожильную структуру и круглую форму, то при зажиме его в квадратной клемме, площадь контакта оказывается незначительной, а зажимаемые жилы деформируются, что впоследствии может привести к ослаблению контакта и как следствие к нагреву места соединения.

Варианты подключения СИП к модульному автомату

Чтобы этого избежать, нужно периодически (хотя бы раз в 10-12 месяцев) протягивать такое соединение. Но так как ящик со счетчиком или вводной автомат пломбируется энергосбытом, нам никто не даст постоянно срывать пломбы и проводить такую ревизию. Получается в таком случае остается только ждать и гадать «доживет» такое соединение до замены прибора учета или нет.

Подключение СИП путем изменения контактной поверхности

Вторым вариантом, который лишь ненамного сложнее первого, является подключение жилы, которая предварительно еще сильнее закручена

Варианты подключения СИП к модульному автомату

Так создается более плотное размещение жил, что при зажиме в автомате не дает СИПУ «развалиться» и тем самым создается более надежное соединение. Но такой вариант все так же слаб с точки зрения площади контакта. Это так же говорит о том, что с течением времени нагрев обеспечен и при существенных нагрузках. И далеко не факт, что такой вариант соединения «дотянет» до замены прибора учета.

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Этот вариант я считаю наиболее предпочтительным и вот почему:

Для того, чтобы создать надежное соединение без каких-либо дополнительных «заморочек», вы просто приобретаете совместно с вводным автоматом (или вместо него, если у вас далее все группы защищены своими защитными автоматами) выключатель нагрузки либо же берете автомат со специальной формой зажимных губок.

выключатель нагрузки

Такая полукруглая форма отлично обхватит круглую жилу СИПа и тем самым будет создано надежное соединение с достаточной площадью контакта, что снизит нагрев до вполне допустимого уровня и соединение прослужит долгое время.

Ошибки монтажа СИП, которые нельзя допускать

Особенности прокладки СИП

Кабеля серии СИП рассчитаны только на воздушный монтаж на открытом пространстве (в соответствии с требованиями ГОСТ Р 52373-2005). Линию прокладывают по опорам, обеспечивая безопасный зазор между проводом и грунтом, а затем протягивают к фасаду жилого или промышленного объекта. Не допускается прокладка СИП под землей, в закрытых трубах или кабельных каналах, а также в помещениях.

К промежуточной опоре

Если расстояние от столба линии электропередач до фасада здания более 25 м, то необходима установка промежуточной опоры. На стояки фиксируют металлическими лентами кронштейн, на который надевают пару анкерных зажимов. Проложенный кабель натягивают ручной лебедкой и фиксируют клиньями, оставляя небольшую петлю между креплениями. Существуют специальные подвесы для промежуточных опор, оснащенные зажимами для предотвращения смещения проводки под воздействием ветра.

К несущей стене здания

Линию проводят к фасаду и крепят посредством анкерного зажима, расположенного на кронштейне. Основание фиксируют на перегородке с помощью шурупов или дюбелей, подкладывая под головки винтов разгрузочные шайбы. Если здание построено по каркасной технологии, то кронштейн располагают на силовом брусе. Для крепления используют винты с головкой под ключ (применять гвозди не следует из-за недостаточной прочности соединения).

Можно ли заводить СИП в дом

После того, как мастер подключил СИП и довел кабель до места ввода в дом, вы можете сделать выбор из двух вариантов:

• завести кабель в дом;
• сделать разрыв, чтобы соединить кабель с другим, «домашним».

Одни специалисты считают, что СИП можно использовать только на улице. Другие утверждают, что разрывы в проводке крайне нежелательны с точки зрения безопасности. Поэтому все чаще проектные организации разрешают заводить кабель в дом. Для этого провод СИП (в нашем случае предпочтительнее использовать СИП-4) заводят на вводной автомат распределительного внутреннего щита, а затем выполняют внутреннюю разводку электричества по всем помещениям дома.

Выбор сечения и марки СИП

При выборе необходимой марки кабеля СИП необходимо учитывать следующие факторы:

• Назначение воздушной линии.
• Условия эксплуатации, места прокладки и основные требования безопасности.
• Количество фаз, которые требуется подключить.
• Общая мощность предполагаемой нагрузки.

Конструктивные особенности кабеля СИП:

• В СИП-1: стальной сердечник нулевой несущей жилы не изолирован.
• В СИП-2: имеется изоляция у нулевой несущей жилы.
• В СИП-3: среди всех жил каждого отдельного провода есть армированный сердечник. Каждый такой провод помещен в изоляцию.
• В СИП-4: в изолированных жилах сердечники отсутствуют.
• В СИП-5: в нем также нет сердечников, изоляция выполнена из светостабилизированного полиэтилена. Кабель с маркировкой «НГ» не подвержен горению и отличается повышенной стойкостью изоляции. Это дает возможность прокладывать линии внутри зданий. Однако данный тип кабеля еще не сертифицирован и не применяется.

Проще всего выбрать сечение кабеля СИП. Простота выбора связана с тем, что величина минимального поперечного сечения жил составляет 16 мм2. Этого вполне достаточно для того, чтобы обеспечить электроэнергией среднестатистический частный дом. При таком сечении будут нормально работать все бытовые приборы и оборудование, включенные на полную мощность.

Если же требуется выполнить ввод кабеля для многоквартирного дома, то его сечение рассчитывается в соответствии с силой тока по специальным таблицам. Чаще всего используются СИП с двумя жилами – фазой и нулем или четырьмя жилами, когда добавляется еще две фазы. Крайне редко используются пятижильные кабели с дополнительным защитным проводником РЕ.

Что по этому поводу говорится в Правилах устройства электроустановок

• Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
• В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
• Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
• Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
• В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
• Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
• Металлические части конструкции должны иметь защиту от коррозии.
• Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
• В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

СИП с несущей нейтралью до 1000В

Арматура СИП применяемая в схеме данной сети:

Крепеж и соединение СИП с кабелем

Обычно применяется: Ввод кабеля в трансформаторную подстанцию; кабельные переходы через недоступные места для протяжки высоковольтных линий и т.п.

Следует учесть: Вид опор, материал опор (бетон, железобетон, дерево); сечение кабеля и СИП.

Крепеж и соединение СИП с кабелем

Обычно применяется: Нехватка полной длины СИП, наращивание длинны

Следует учесть: Сечения соединяемых СИП

1. MJPT-54 – Гильза нулевая соединительная
2. MJPT-70 – Гильза ответвительная соединительная
3. CSB – Ремень крепления

Промежуточная арматура СИП и абонентское ответвление

Обычно применяется: Ответвление к абоненту

Следует учесть: Сечение линии СИП, модель опоры

Анкерная арматура для СИП абонентов

Обычно применяется: Промежуточный подвес в случае либо длины линии либо изменения направления протяжки СИП

Следует учесть: Сечение сип, модель опоры

1. ЛМ-50 UZA-L50 –Лента крепления
2. A 200 – Скрепы
3. CA 2000 – Кронштейн анкерной подвески
4. PA 25×100 – Анкерный зажим
5. CSB – Ремень крепления

Кстати! Будет интересно узнать: Что лучше для утепления наружных стены дома — пенопласт или пеноплекс

Арматура для прокладки СИП по фасадам зданий

Обычно применяется: Прокладка СИП абонента по фасаду

Следует учесть: Материал стены, длина кабеля, крепления

1. CA 2000 – Кронштейн анкерной подвески
2. PA 25×100 – Анкерный зажим
3. BRPF 70-150-1F – Кронштейн крепления по фасаду

Промежуточная арматура СИП и арматура для повторного заземления

Обычно применяется: Подвес СИП на промежуточной опоре и присоединение нейтрали СИП к заземляющему спуску опоры

Следует учесть: Сечение и конструкция СИП; сечение заземляющего спуска, конструкция (круглый, плоский), материал (сталь, медь, алюминий); материал опоры (бетон, дерево, сталь)

1. ЛМ-50 UZA-L50 –Лента крепления
2. A 200 – Скрепы
3. ES 1500 – Комплект промежут. подвески
4. P2X 95 – Зажим ответви тельный гол.изол
5. CSB – Ремень крепления

Обычно применяется: Разветвление основной линии СИП

Следует учесть: Сечение СИП, модель опоры

Обычно применяется: Ввод СИП в трансформаторную подстанцию

Следует учесть: Сечение проводов, количество выводов

Промежуточная арматура СИП для основной линии

Обычно применяется: Подвес СИП на промежуточной опоре

Следует учесть: Сечение Сип, модель опоры

1. ЛМ-50 UZA-L50 –Лента крепления
2. A 200 – Скрепы
3. ES 1500 – Комплект промежут. подвески
4. CSB – Ремень крепления

Промежуточная арматура СИП и присоединение уличного освещения

Обычно применяется: Подвес СИП на промежуточной опоре и присоединение светильников уличного освещения

Следует учесть: Сечение СИП, сечение проводов светильника, модель опоры

1. ЛМ-50 UZA-L50 –Лента крепления
2. A 200 – Скрепы
3. ES 1500 – Комплект промежут. подвески
4. CSB – Ремень крепления
5. EP-95-13 – Зажим ответвительный изолизол

Анкерная арматура и зажимы для присоединения СИП к голым проводам

Обычно применяется: Соединение линии СИП с линией, выполненной голыми проводами

Следует учесть: Сечение СИП, сечение голого провода, модель опоры.

Анкерная арматура и зажимы для присоединения СИП к голым проводам

Обычно применяется: Соединение линии СИП с линией, выполненной голыми проводами

Следует учесть: Сечение СИП, сечение голого провода, модель опоры

Промежуточная арматура СИП и абонентское ответвление

Обычно применяется: Ответвление линии СИП абонента

Следует учесть: Сечение питающей линии СИП, модель опоры

1. HEL-5551 – Болтовой крюк
2. PS 495 – Промежуточный зажим
3. P2X 95 – Зажим ответви тельный изол.изол.
4. CSB – Ремень крепления
5. PA 25×100 – Анкерный зажим
