Почему греется проводка: выясняем причины и устраняем проблемы

Если нагревается сетевой шнур

Почему греется удлинитель стиральной машины? Специалисты выделяют несколько причин. Вот основные из них:

сечение провода неправильное, поэтому оно не может выдерживать нагрузку при включении стиралки;
неверно выполнена проводка в квартире;
сам удлинитель низкого качества.

Что делать, если вы заметили неисправность? Действовать нужно незамедлительно. Первым делом определяем, в каком именно месте происходит нагревание или же кабель греется полностью. Чаще всего страдают вилки бытовой техники из-за плохого контакта между клеммами розетки и проводом. Клеммы нагреваются при работе, а за ними и вилка стиральной машины.

Может быть и такое – вы включаете бытовую технику в розетку малой силы тока (например, на 10 ампер). Чтобы стиралка работала нормально, ее необходимо подключить к 16-амперной розетке. Если не учитывать данную рекомендацию при стирке, розетка будет нагреваться и может даже расплавится. В результате возможны короткое замыкание и пожар.

Неисправность также возникает при слабом контакте между вилкой стиральной машины или в месте соединения провода с самим устройством. Если греется вилка, ее необходимо разобрать и проверить надежность соединений, их правильную установку. Когда вы найдете причину неисправности, сразу устраните ее. В случае нагревания всего провода необходимо посмотреть его крепление со стиральной машинкой.

Вы все проверили, на провод продолжает нагреваться? Причина может заключаться в том, что изготовитель решил сэкономить на кабеле, уменьшив его сечение. В результате происходит нагревание по всей поверхности электропровода. Для стиральной машины мощностью 4,5 кВт потребуется замена шнура на более подходящий, с сечением от 2,5.

Многие забывают еще об одном правиле – когда вставляете вилку в розетку, нужно проверить их совместимость. Ни в коем случае не включайте в евророзетку приборы советских времен, ведь они не подходят друг другу. В результате слабого контакта произойдет нагрев со всеми вытекающими проблемами.

Еще одной причиной нагревания может быть частое использование розетки. Из-за активного применения разъемы больше не могут надежно фиксировать электроды. Лучше всего заменить ее на новую.

Интересное:

Удлинитель для стиральной машины автомат
Какой удлинитель выбрать для стиральной машины?
Марки и бренды стиральных машин
Как выбрать сетевой фильтр для стиральной машины
Почему греется шнур стиральной машины?
Можно ли включать стиральную машину через удлинитель?

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Неисправная вилка

Медлить с починкой не стоит — розетка может заискрить, появится неприятный запах гари. Помимо выхода из строя оборудования, это просто опасно, например, из-за риска пожара или удара током. Нужно ограничить использование розетки и вилки, а лучше — прекратить.

При появлении задымления или прочих серьезных признаков следует отключить электричество. Обычно рубильник находится в счетчике на распределительном щитке. Нужно привлечь специалиста либо починить самостоятельно. Работы проводятся после отключения электричества.

При поломке вилки можно заменить ее либо попробовать отремонтировать.

Конструкция штепселя встречается двух типов:

Корпус запаян. Можно лишь установить новую вилку. Провод со старой аккуратно обрезается, концы зачищаются, подсоединяется другой штепсель.
Разборная — появляется возможность устранить конкретную неисправность, починить вилку.

Решение проблем с разборной вилкой

Проверяем надежность соединения ножек штепселя с кончиками проводов.

Контакт нарушается по следующим причинам:

Слабое закрепление болтом. Нужно просто затянуть до упора.
Обгорание проводки. Поврежденный участок обрезается, производится новое крепление: изоляция снимается, провод зачищается, соединяется болтом.
Окисление устраняется одним из способов: зачисткой ножом или наждачной бумагой, при помощи кислоты для травления, простым обрезанием поврежденного участка и сборкой нового контакта.

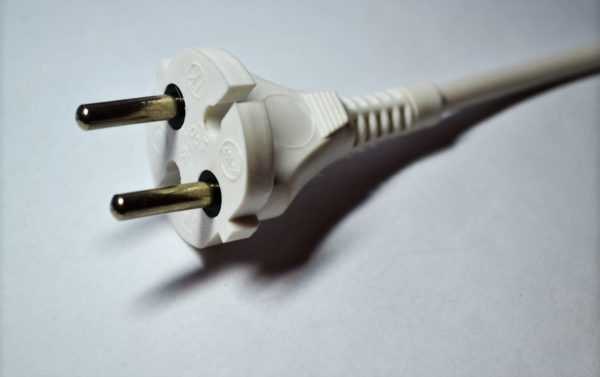

Причины, связанные с вилкой

Распространенные причины, по которым нагревается вилка в розетке:

Плохой контакт розетки и вилки. Соединение должно быть без зазоров. Диаметры ножек штепселя и отверстий розетки должны совпадать. Для проверки нужно слегка покачать вставленную вилку. Если присутствует заметный люфт, необходимо заменить розетку.
Использование тройников, переходников, которые могут быть не рассчитаны на подобную нагрузку. Параметры уточняют у продавца или в документах. В целях безопасности для подключения мощных приборов «посредники» лучше не использовать.
Подключение в розетку оборудования с разными по диаметру контактами штепселя, например, нагревателя воды и фена.

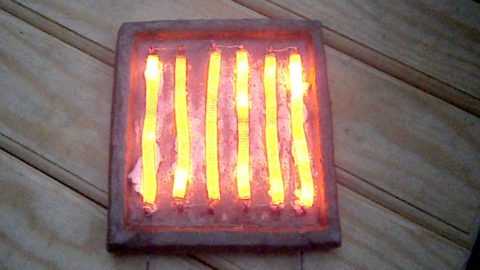

Использование нагрева материалов при прохождении тока на практике

Но далеко не всегда нагрев проводников электрическим током является негативным фактором. Люди научились применять этот закон и себе на пользу. И примеров такого применения масса. Мы приведем лишь некоторые из них.

Самым первым и самым распространенным, является применение закона Джоуля-Ленца в электрических печах, нагревателях и фенах. Для этого, в качестве проводника, сознательно устанавливается материал с большим сопротивлением. При протекании через него тока выделяется большое количество тепла, которое потом соответствующим образом используется человеком.
Еще одним способом применения этого закона, являются теплые полы в вашем доме или греющие кабели, которые применяют в строительстве и канализационных системах. Для них так же сознательно применяется проводник с высоким сопротивлением.

И даже лампочка «Ильича» отчасти использует этот закон. Только тут материал подбирается не только исходя из сопротивления, но и из яркости свечения в нагретом состоянии.
Но нагревание электрическим током проводников нашло свое применение и в электроэнергетике. Все вы наверняка сталкивались с предохранителями. Суть данного защитного устройства сводится к тому, что в емкость с условно неизменными параметрами помещают проводник определенного сечения. При протекании через этот проводник тока больше допустимого, он перегорает, и тем самым обесточивает защищаемую сеть.

И это только несколько примеров на скорую руку. На самом деле их на порядок больше. Поэтому нагрев проводников при протекании по ним электрического тока это далеко не всегда «зло».

Основные причины нагрева кабелей и проводов

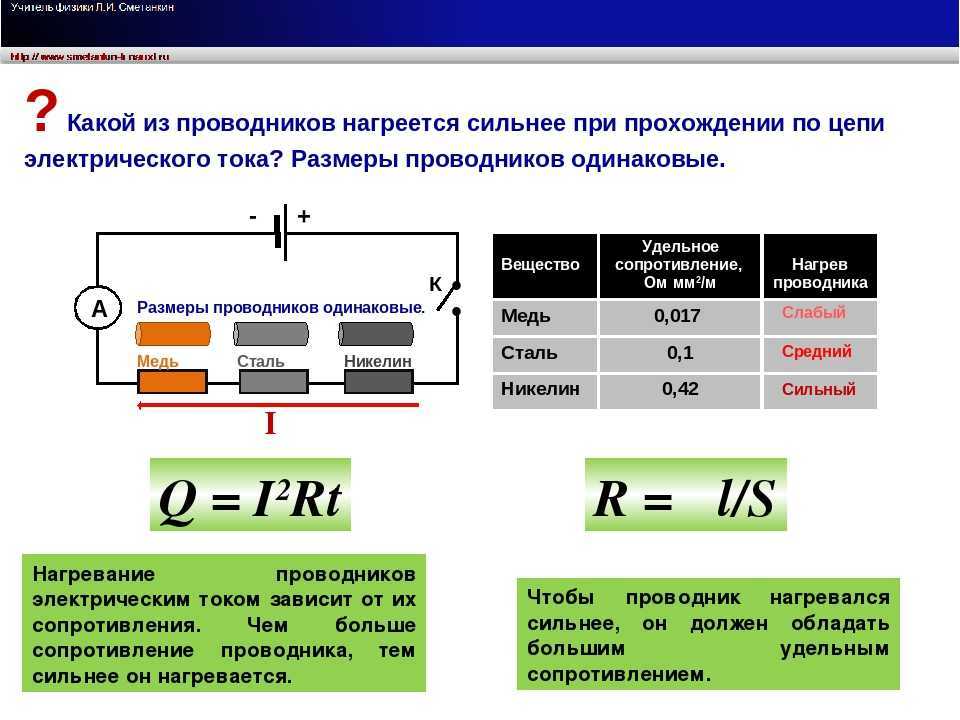

Чтобы понять причину нагрева электрической проводки, необходимо вспомнить азы электротехники. Электрический ток – это упорядоченное движение свободных электронов, на пути которых возникают другие атомы вещества. Определённое количество таких атомов называется электрическим сопротивлением. При слишком большом сопротивлении, увеличивается температура материала.

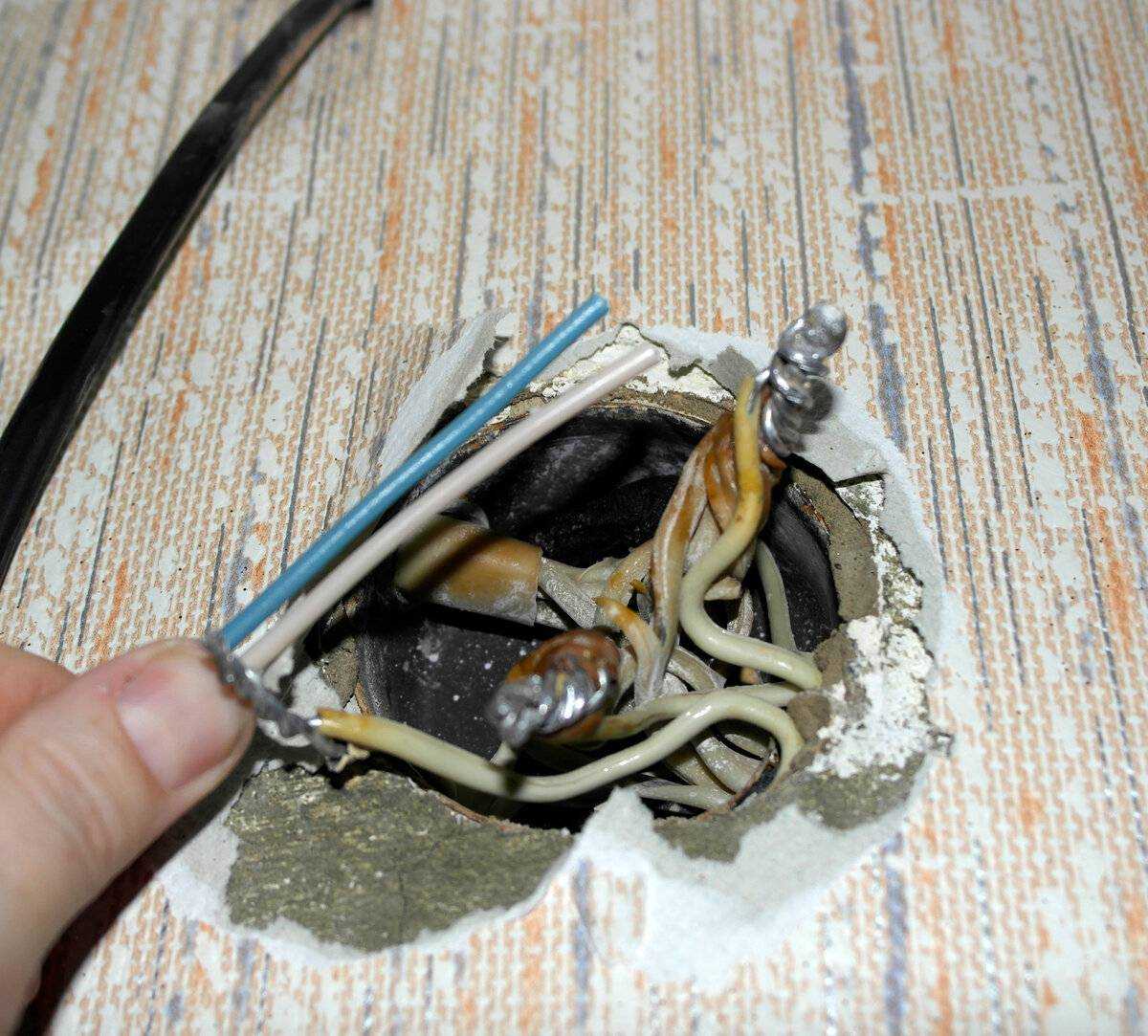

Пример надёжно затянутых проводов

Данный принцип успешно применяется, например, в водонагревателях. В других бытовых приборах или электрической сети необходимо наоборот, снизить нагрев проводников – довести его до номинального уровня.

Основные причины нагрева кабелей и проводов:

Главная причина, почему происходит нагрев провода – это выбор его неправильного сечения. При выборе малого сечения проводов, что преследует практически всех горе-электриков, и неизменной силе тока, происходит быстрое повышение температуры кабеля. Такой же принцип в водопроводных трубах – чем больше диаметр, тем больший напор воды.
Перегрев линии возникает при неправильном монтаже. Например, незначительное короткое замыкание, на которое не срабатывает автоматический выключатель с завышенными номинальными параметрами. Автомат не размыкает линию – кабель продолжает греться, и через некоторое время прогорает.
Некачественное место соединения или окисление контактов. Очень быстро окисляются алюминиевые провода, места соединения которых следует проверять чаще медных. Чтобы не беспокоиться за качество скрутки, лучше воспользоваться специальными клеммниками или тщательно пропаять кабели.
Использование кабеля или провода низкого качества. Сейчас рынок электротехники стремительно наполняется продукцией из Кореи и Китая, качество которой оставляет желать лучшего. Такой кабель, даже при правильном монтаже, сам по себе может стать причиной нагрева и возгорания.

Почему отгорает нулевой провод

Sookie (416style), flickr.com CC BY

Ветреным и дождливым вечером особенно приятно сидеть в квартире, ничего не делая и наслаждаясь теплом и уютом. К сожалению, эта идиллия иногда неожиданно прерывается – лампочки внезапно раскаляются до невыносимой белизны, холодильник гудит и трясется, а телевизор показывает черный экран, да еще с дымком. В электрической сети резко повысилось напряжение! Почему такое происходит и как с этим бороться?

Первое, что приходит в голову – ошибка электрика. Но зажимы фазных и нулевого проводов по внешнему виду, цвету проводов, способу крепления здорово отличаются друг от друга, и перепутать их профессиональный электрик может разве что в бессознательном состоянии. Более вероятной причиной появления в квартире 380 вольт является обрыв нулевого провода. На профессиональном жаргоне это называется отгоранием нуля.

Почему отгорает ноль?

В последнее время такие ситуации происходят все чаще. Это связано как с общим износом электрических сетей, так и с техническими решениями, применявшимися при массовом строительстве домов в 50-70 годы ХХ века. При использовании трехфазной сети все квартиры в доме разбивались на три группы, присоединенные к трем разным фазам.

Тогда мало кто мог представить какую-нибудь электрическую нагрузку в квартире, кроме лампочек освещения и пары маломощных электрических приборов. Нагрузка в многоквартирном доме была практически полностью активной, линейной и симметричной. При этом токи в фазных проводах компенсировали друг друга, а ток в нулевом проводе был сравнительно небольшим. Это привело к очевидному решению – нечего на столь мало работающий провод тратить много материала. Нулевой провод решили делать тоньше фазных.

Современная жизнь внесла значительные коррективы. Не редки ситуации, когда в одной квартире установлены пара лампочек и телевизор, а в соседней – электрические теплые полы, электрический котел, несколько кондиционеров и джакузи. Кроме того, почти вся современная техника имеет импульсные блоки питания, сильно искажающие форму тока в сети. Нагрузка в домах перестала быть симметричной и линейной – компенсации фазных токов не происходит. Подчас ток в нулевом проводе даже больше токов в фазных проводах. Естественно, что более тонкий провод перегревается и не выдерживает.

Почему происходит перенапряжение?

Надо сказать, что при обрыве нуля «везет» далеко не всему дому. Перенапряжение может произойти только на одной или двух фазах. Остальным повезло и на этот раз без кавычек. Проще всего это понять на примере дома из трех квартир.

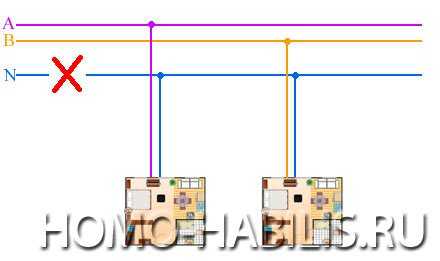

Каждая квартира питается от своей отдельной фазы А, В или С и нулевого провода N. Напряжение между фазой и нулем 220 вольт – это именно то напряжение, которое нужно в квартире. Напряжение между любыми двумя фазными проводами – 380 вольт. Это неотъемлемое свойство трехфазной электрической сети переменного тока. Такое напряжение в квартире совершенно не требуется, и в исправной сети оно туда и не попадает.

Представим, что в квартире 3 все потребители выключены – это позволит временно исключить ее из рассмотрения вместе с питающей ее фазой С.

И вот в такой ситуации нулевой провод на питающей линии обрывается. Очевидно, что обе квартиры становятся подключенными последовательно, но между двумя фазными проводами. А напряжение между фазами — те самые 380 вольт!

Если представить всех потребителей в квартирах в виде двух сопротивлений, то получится классический делитель напряжения.

Обе квартиры поделят 380 вольт между собой, но отнюдь не по-братски. Напряжения распределятся обратно пропорционально мощности электрических приборов. Чем больше электроприборов включено в одной квартире по сравнению с другой, тем ниже в ней будет напряжение.

Что делать, если плавится и нагревается вилка

Плавление и нагрев вилки не заметить трудно, как правило, при таком процессе происходит медленное накаливание штепселя из пластика, что провоцирует образование запаха гари. Штепсель местами темнеет, приобретает желтоватый оттенок (если он был белого цвета). При наличии проблем с вилкой от устройства, рекомендовано:

проверить степень нагрузки, сечение провода;
устранить вероятные неисправности штепселя (возможна деформация короба из-за изношенности, неправильной эксплуатации);
заменить окисленные провода в разборной вилке или поменять ее на новую.

Определение нагрузки с помощью сечения провода

Часто причиной перегрева розеток или вилок по квартире является старая проводка, заложенная ещё в советское время. В те годы не было такого количества электроприборов, да и мощность была намного слабее. Сегодня же жилые дома, старые квартиры фактически обслуживаются старой, изношенной проводкой, которую давно нужно заменить.

Большинство построек имеют алюминиевую проводку из алюминия в 2,5 мм или того меньше. Максимальная нагрузка в такой ситуации – сила тока 20 А с мощностью не более 4,4 Вт. При включении одновременно стиральной машинки, бойлера и микроволновой печи нагрузка на проводку будет превышена. Короткое замыкание не заставит себя долго ждать.

Для определения способности контактной пары, стоит провести следующие расчеты:

Вариант №1. Диаметр жилы. Такое измерение проводят путем замера штангенциркуля. Пример:

алюминиевый провод, толщиной 2,3 мм;
формула расчёта: S=0,785 * D², где «S» — это сечение, а «D» — это диаметр, соответственно, 0,785 — это цифра-коэффициент, полученная методом деления «TT» (земля) на число 4;
по расчетам «S» равно 4,15 мм (0,785*2,3²).
полученное число (значение) сравнивают с приведенными данными с таблицы. (ЗДЕСЬ ТАБЛИЦА С ИНТЕРНЕТА, САМА НАЙДУ)

Вариант №2. Если полученного значения в таблице нет, проводят расчет иначе. Для определения удельной величины на 1 мм²необходимо найти значение при сечении в интервале между 4 и 6 мм: удельные сила тока –«I», мощность – «N» – как разница между макс. и мин. значениями в этом интервале. Значение делится на разницу сечений интервала: «I»=(36-28)/(6-4)=4 A/мм², «N»=(7,9-6,1)/(6-4)=0,9 Вт/мм². Эти параметры умножаем на разницу сечения и мин. табличного значения интервала, получается цифр, которая прибавляется к мин. величине мощности интервала (сила тока). Искомая «I» – это:

(4,15-4)*4+28=28,6 A;
«N»=(4,15-4)*0,9+6,1= 6,24 (Вт).

Вычисленные значения сравнивают с приведенными в инструкциях к включаемым приборам. В том случае, если нужные параметры больше — проводка не справляется нагрузкой, что и есть причиной нагрева.

Лучше выбирать для проводки медный кабель, толщиной 4 – 6 мм.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

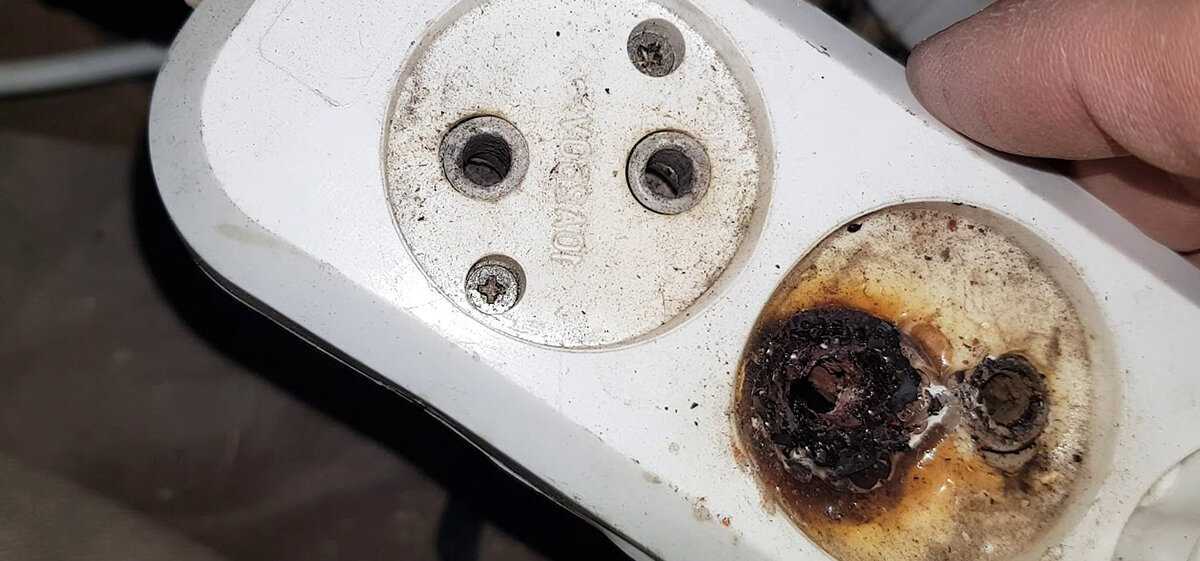

Как избежать греения провода удлинителя?

Существует несколько способов, которые помогут избежать греения провода удлинителя:

Использование удлинителя, соответствующего требованиям. При выборе удлинителя необходимо учитывать мощность приборов, которые будут подключаться к нему. Если мощность приборов превышает допустимую мощность удлинителя, он начнет перегреваться.
Избегайте перегрузок. Приборы, подключаемые к удлинителю, не должны превышать мощность, которую он может выдержать. В противном случае, на удлинителе возникнет перегрузка, и провод начнет греться.
Правильное использование. Нельзя перегибать провод, сворачивать его в узлы или давать возможность для излома проводам. Это может повредить провод, нарушить изоляцию и привести к греющимся проводам.
Проверка удлинителя перед использованием. Необходимо периодически проверять удлинитель на наличие повреждений, трещин и истирания изоляции проводов. В случае обнаружения возможной проблемы, удлинитель немедленно заменяется на новый или отремонтированный.
Установка удлинителя в открытых и хорошо вентилируемых местах. Удлинитель не должен находиться вблизи источников тепла и не должен затруднять проточность воздуха вокруг себя.

Избежать греения провода удлинителя можно, если соблюдать правила эксплуатации и не нарушать рекомендации по выбору и использованию удлинителей. Необходимо также убедиться в целостности изоляции проводов, выбирать удлинителя, обеспечивающих необходимую мощность и использовать его в соответствии с инструкцией.

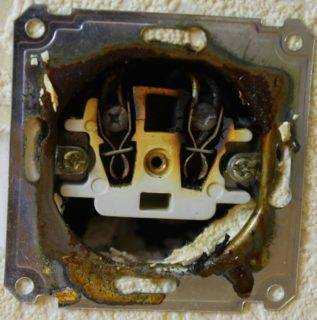

Поломка розетки

Неисправная розетка

Проверку розетки осуществляют посредством подключения к ней электроприбора с исправным штепселем. Через 5-10 минут проверяют температуру корпусов вилки и розетки. Если они нагрелись, значит, требуется ремонт розетки, либо она не подходит к подключаемому прибору по характеристикам. Например, прибор мощный – электроплита или пылесос, а розетка не рассчитана на большую силу тока. Если корпус остался холодным, нужно еще раз проверить вилку, которая нагревалась при подключении – причина в ее поломке или в том, что она не подходит к конкретной розетке.

Если розетка сломана, ее необходимо разобрать, осмотреть, выявить неисправности и устранить их. Возможные причины:

Контактная пластина плохо прижимает провод – винт нужно затянуть.
Подпружиненный контакт поврежден – пружинка ослаблена, отсутствует или сломана – ее поджимают или заменяют на новую.
Пластины, которые обхватывают электроды, деформировались – их можно подогнуть, поджать.
Провод внутри розетки оплавился – следует удалить поврежденный участок, снять около сантиметра изоляции и заново подсоединить оголенный кончик к зажимной пластине с помощью винта.
Оплавились внутренние элементы розетки – исправить тут что-либо невозможно, необходимо заменить розетку на новую.

Нагрев из-за проводки

Разновидности кабелей ВВГ

Причины, по которым нагревается разъемное соединение, бывают более глобальными и не зависящими от состояния конкретных приборов. Например, электрическая сеть может быть не рассчитана на серьезную нагрузку.

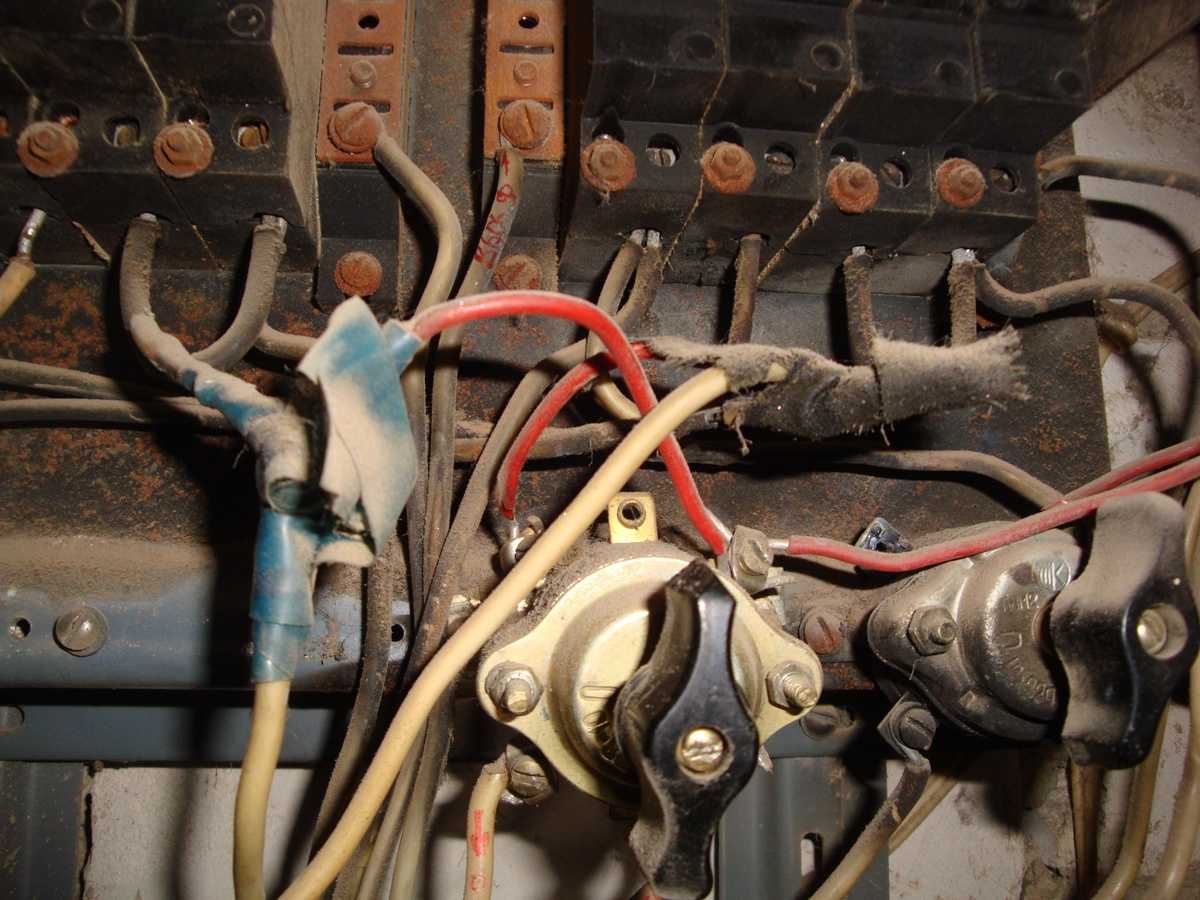

Имеет место разводка в старом доме, которая прокладывалась в то время, когда не было необходимости в эксплуатации большого количества мощных электроприборов: кондиционера, микроволновки и прочего.
Разводка сделана самостоятельно, расчеты произведены неверно.
Проводка прокладывалась рабочими, но они были недостаточно квалифицированы и допустили ошибки в расчетах.

В этих случаях решить проблему не получится другим способом, кроме как посредством замены электропроводки. Рекомендуется проложить медный провод достаточного сечения.

Перелом провода

Вилка или розетка будут перегреваться, если провод внутри переломлен. В месте перелома минимальное сечение провода, которого недостаточно для протекания тока заданной силы. Сопротивление увеличивается, а при увеличении сопротивления возникает нагрев электропроводки. К тому же перелом провода сопровождается микроскопическим искрением. Искры дополнительно разогревают поврежденное место.

Выбор проводников

Как вы можете понять из всего выше написанного, проводники следует выбирать из условий нагрева. Дабы при определённом токе их температура не превышала максимально допустимую. Сделать это можно своими руками, благодаря таблицам в ПУЭ. Но и в этом вопросе сначала необходимо разобраться.

В ПУЭ приведены таблицы, по которым можно осуществить выбор проводников по нагреву, экономической плотности тока, способу прокладки и другим параметрам. Но для начала мы точно должны знать условия монтажа и работы провода. Давайте разберем, зачем это нужно.

Но прежде разберемся с током. Ни для кого не секрет, что в течение времени ток в проводнике будет меняться. И какой из них следует рассматривать в качестве результирующего для выбора сечения проводника, непонятно. На этот вопрос нам отвечает п. 1.3.2 ПУЭ, который гласит, что для выбора следует применять средний ток в течении получаса, наиболее нагруженного в течении суток.

Теперь давайте определимся с температурой. В разных местах монтажа она может достаточно сильно отличаться от рабочей температуры. Это следует учитывать. Поэтому в табл. 1.3.3 ПУЭ приведены поправочные коэффициенты для различной кабельно-проводниковой продукции, если температуры в которых будет работать кабель, отличается от рабочей.
Выбор проводников по нагреву, плотности тока, обязательно учитывает способ прокладки проводника. Это может быть одиночная прокладка по воздуху, а может быть монтаж в земле или в трубах. Согласитесь, теплоотведение у таких проводников будет существенно отличаться. И это обязательно стоит учитывать.
Так же следует учитывать количество жил проводника. То ли у нас охлаждается одна жила, то ли три, которые соприкасаются.

В итоге мы сможем воспользоваться таблицами 1.3.4. – 1.3.11 ПУЭ, которые предписывают, проводники какого сечения использовать для различных токов, и при использовании проводников с различными типами изоляции.

Но эти таблицы можно применять для не самых мощных линий. При расчётах межсистемных высоковольтных линий с напряжением в 330кВ и выше, опираться на эти таблицы нельзя. В этом случае используют таблицу 1.3.36 ПУЭ, которая позволяет выбрать сечение проводников, исходя из экономической плотности тока.

Из этого видео Вы узнаете о требованиях к проводникам.

Электропроводка

Определить, что перегревается квартирная или офисная проводка можно не только по повышению температуры стены в месте, где она проходит, а и по характерному запаху гари. Он появляется от плавления пластиковой изоляции. Основные причины и методы устранения неполадки:

Недостаточное сечение токопроводящих жил. Так бывает при ошибках, допущенных на этапе проектирования электромонтажных работ или в старых домах, проводка которых не была предусмотрена для современного уровня электропотребления. Возможные решения – менять проводку или уменьшать количество одновременно работающих мощных приборов (например, не включать сразу чайник, утюг и кондиционер).
Разные материалы жил кабеля. Соединять напрямую алюминиевые и медные жилы нельзя. В месте такой скрутки нагрев неизбежен, что опасно расплавлением изоляции, коротким замыканием и возгоранием. Материал проводки выбирается одинаковым для всех комнат дома/квартиры. Однако, при необходимости сделать соединение медных и алюминиевых жил, допустимо применить специальные клеммники производителя WAGO
Плохой контакт в распределительной коробке или щитке. Ремонт выполняется зачисткой жил, новым соединением (скруткой или применением клемм для лучшего контакта).
Ошибка при выборе устройства защитного отключения (УЗО) в щитке, который не срабатывает при неисправной электроцепи.

Прекращение использования удлинителя

Если вы заметили, что провод удлинителя чрезмерно нагревается, то, вместо того, чтобы искать способы его охлаждения, лучше всего прекратить его использование.

Часто ситуации, когда нужно дотянуться до розетки на большом расстоянии, можно избежать простым переносом устройства к ближайшей розетке или покупкой более длинного кабеля.

Если у вас есть необходимость использовать удлинитель, выбирайте качественные модели, имеющие высокую мощность и длину провода, соответствующую вашим потребностям.

Также стоит учесть, что удлинитель не должен быть перегружен мощными устройствами, для которых он не предназначен.

Если всё же удлинитель использовать необходимо, регулярно проверяйте его на наличие повреждений и следуйте инструкциям по его использованию, чтобы избежать возможных проблем.

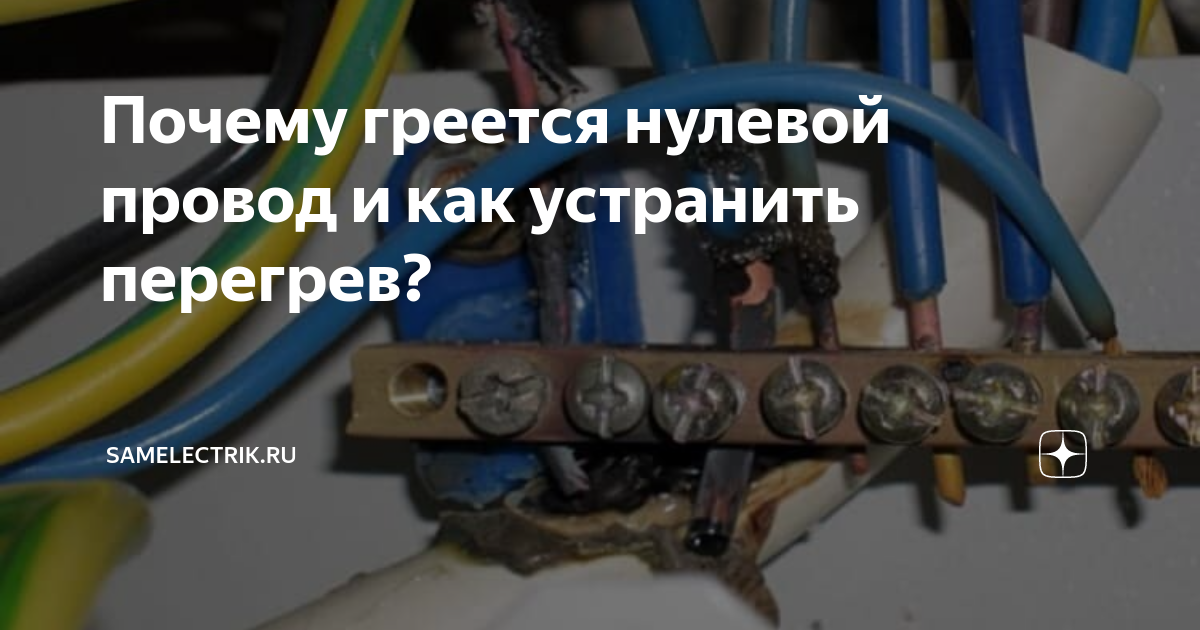

А если греется нулевой провод?

Редкий случай, когда начинает нагреваться нулевой провод в электрическом щитке. Например, при недавней прокладке резистивного кабеля для обогрева пола в квартире. Следует знать, что на нулевом проводнике нет опасного для жизни потенциала, а его температура должна быть в пределах комнатной, но никак не выше.

Что может стать причиной такого нагрева?

При неравномерном распределении токов. Это означает, что на рабочем ноле сила тока превышает ток, который проходит по фазам. Саморегулирующиеся кабеля, которые используют для обогрева труб, из-за своей мощности приводят к такому результату. При этом ноль может не только перегреваться, но и отгореть.
Плохой контакт нулевого провода с нулевой шиной. Сопровождается неприятным потрескивающим звуком и искрением. Достаточно подтянуть контакт или проверить ближайшее место скрутки и проблема будет устранена.
Подключение электрических приборов, напрямую влияющих на частоту. Это: индукционные печи, импульсные потребители, нагревательные кабели, источники освещения на основе светодиодов и др.

Последствия некачественного контакта нулевого провода

Вышеперечисленные неисправности часто являются последствием одной проблемы – плохого контакта. Конечно, существуют и другие причины: низкое качество кабеля, несоответствие автоматического выключателя, старая проводка и многое другое. Но самое распространённое, это контакт, который оказывает препятствие проходящей по проводнику электрической энергии.

Чтобы избежать последствий чрезмерного нагрева кабеля, необходимо периодически проверять соединения в электрощитовых и распределительных коробках, по мере необходимости – подтягивать или дожимать скрутки, или клеммные колодки.
