Как усилить сигнал антенны телевизора

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет. Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.

ФОТО: instrumentgid.ruПри изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись

Несколько схем антенных усилителей для примера

Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.

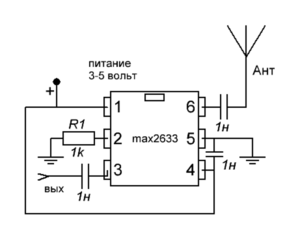

ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигнала

Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.

ФОТО: electrongrad.ruЭта схема немного сложнее

И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.

ФОТО: tytmaster.ruА в этой схеме нужно основательно разбираться

Статья по теме:

Подключение и настройка усилителя антенны к телевизору: как выполнить

При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.

ФОТО: regionoperator.ruБлок питания должен быть включён в сеть, чтобы усилитель работал

Покупка и установка устройства

Для того чтобы телевизионный усилитель качественно выполнял свои функции, необходимо правильно его выбрать

Важно учитывать множество факторов, которые могут ухудшить сигнал и привести к неправильной работе оборудования. Только в этом случае можно добиться желаемого результата и избежать каких-либо негативных последствий

Критерии выбора

Покупка усилителя ТВ сигнала считается довольно сложным мероприятием

Владельцу телевизора нужно брать во внимание различные параметры, которые помогут выбрать оптимальную модель устройства. Эту работу можно выполнить самостоятельно или при помощи квалифицированного специалиста

Первый вариант намного дешевле, но требует наличия определённого опыта и знаний в этой области.

Выбирать телевизионный усилитель нужно по следующим параметрам:

• Соответствие диапазона частот. Покупаемый прибор должен не только быть полностью совместимым с телевизором, но и иметь возможность работать с ним в одном частотном диапазоне.
• Максимальный уровень выходного сигнала. Так как он будет подаваться на вход телевизионного приёмника, то лучше всего выбирать те модели, которые имеют значение не менее 100 дБ/мкВ.
• Коэффициент усиления прибора. Этот параметр показывает максимальные значения, на которые может улучшиться сигнал. Рекомендуется приобретать аппараты, обладающие коэффициентом не менее 40 дБ.

Разновидности приборов

Покупка одной из моделей усилителя зависит от вида используемого телевидения. По этому критерию все приборы разделяются на 3 группы и используются только в определённых случаях.

Виды усилителей:

• Антенный. Он используется в случае значительного удаления принимаемого устройства от ретранслятора, а также при допущении незначительной ошибки в выборе и монтаже антенны (неверная ориентация или тип). Кроме этого, антенный усилитель применяют при ухудшении качества сигнала, вызванного естественными препятствиями (жилые дома, промышленные конструкции, деревья). Некоторые усилители уже встроены в антенны и продаются совместно, что значительно упрощает процесс монтажа и избавляет от необходимости искать совместимый прибор.
• Кабельный. Это один из наименее популярных приборов, который применяется только для усиления некачественного сигнала, идущего от провайдера кабельного телевидения. Чаще всего он используется в тех случаях, когда требуется подключить несколько телевизоров. Все современные модели кабельных усилителей оснащаются специальным разделителем, который упрощает монтажные работы. При необходимости подключения 3 и более телеприёмников рекомендуется дополнять устройство ещё одним усилителем.
• Спутниковый. Он используется довольно редко, так как позволяет только незначительно улучшить качество принимаемого сигнала. Каждая из моделей такого прибора обязательно должна соответствовать параметрам принимаемого устройства.

Порядок монтажа

После того как было выбрано всё необходимое оборудование, следует приступать к процессу монтажа. Эту работу можно выполнить своими руками или при помощи высококвалифицированного мастера. Самостоятельная установка более доступная, дешёвая, но всегда сопряжена с определёнными рисками.

Для монтажа понадобятся такие предметы:

• микросхема MAX2633;
• резистор с сопротивлением не менее 1 кОм;
• набор конденсаторов ёмкостью 1 нФ.

Полный порядок действий:

1. В специализированных магазинах покупаются все требуемые электронные компоненты.
2. Затем проводятся подготовительные мероприятия, а также выбираются необходимые инструменты и расходные материалы.
3. После этого делается пластина из диэлектрика, на поверхности которой формируются электропроводящие цепи используемой микросхемы (печатная плата).
4. На следующем этапе припаиваются конденсаторы и резистор.
5. Собранная конструкция проверяется на безопасность.
6. К усилителю подключается антенна и телевизор.
7. Устройство тестируется и устраняются мелкие недочёты.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 – представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю. Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств. Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Как выбрать антенный усилитель

Выбор антенного усилителя влияет на всю работу антенны, поэтому здесь также необходима бдительность и некоторые знания

При выборе прибора важно учесть ряд факторов:

Диапозон частот.
Расстояние от усилителя до ретранслятора должно варьироваться от 10 до 150 км.
Уровень сигнала при выходе прибора должен быть примерно 100 дБ на микровольт.
Коэфицент усиления устройства должен быть не меньше 40 дБ.
Важно знать, какого типа прибор, принимающий ТВ-сигнал.
Коэффициент шума не должен превышать 3 дБ.
Потребление тока желательно в пределах 30-60 мА.
Локация усилителя и его отдаленность от телевизора.

Способы усиления мощности телеантенны

Поменять расположение антенны. Как правило, ее направляют в сторону передающей вышки.
Приобретение антенного усилителя. Они представляют собой электрические аппараты, которые подключаются непосредственно к антенне и дают толчок к улучшению принимаемого сигнала.
Расширить количество антенн для более четкого изображения, установленных на самом высоком месте.
Поменять устройство на более мощную антенну для телевизора.
Убрать все объекты и металлические предметы, которые могут мешать принятию ТВ-сигнала.
Проверить телевизионный кабель на целостность. В случае замыканий или обрывов поменять его на новый

Для качественного сигнала важно правильно выбрать кабель.
Создать эффект синфазной антенной решетки (САР). Он состоит в том, что идентичные приемники составляют сложную систему, которая работает на общую согласованную нагрузку так, чтобы фазы сигнала получились одинаковыми.

Зная, как улучшить телевизионный сигнал, можно до минимума снизить помехи изображения на экране и наслаждаться качественным просмотром вне зависимости от расстояния до телецентра.

Усилитель для антенны

Как усилить сигнал антенны телевизора

Главные способы, которые увеличивают низкий сигнал минимум в полтора-два раза, если изначально практически не было нормальной настройки (идем от легкого к сложному и затратному):

1. Проверка цепи от телевизора к эфирному антенному приемнику. На всей длине трассы, включая кабель и дополнительные устройства (делители, штекеры, усилители) не должно быть повреждений. Коаксиальный кабель безповреждений изоляции, сильных загибов, передавливания тяжелой мебелью. Любые соединения, в крайнем случае, выполняются пайкой, особенно, если части кабеля из разнородных материалов (медь и алюминий). Скрутка годится только на кроткое время, чтобы потом соединиться полноценно. Используйте только штекеры и переходники (соединители) F-типа металлического образца. Поврежденные части рекомендуется убрать и соединиться переходником, а лучше заменить кабель на новый.
2. Укорачивание кабеля. Не следует оставлять длину про запас просто так. Лишние метры могут стать ключевой причиной малого сигнала от телевизионной антенны.
3. Перенастройка текущей направленности DVB-T2 антенны. Не стоит сразу менять антенну для цифрового ТВ, ведь более точная подстройка текущей часто улучшает сигнал. Даже минимальное изменение в направлении нередко провоцирует резкий скачок сигнала.
4. Подключение кабеля с малым сопротивлением при длинной трассе. Оптимальным считается волновое сопротивление 75 Ом, что достигается использованием коаксиального типа кабеля, имеющего основную жилу и экранирующий слов в виде наружной оплетки. Максимально эффективным будет кабель из медного сердечника толщиной 1 мм и дополнительным фольгированным слоем в оплетке.
5. Замена антенны. Комнатную или уличную пассивную антенну можно сменить на активную. Допускается замена пассивной конструкции на такую же, только с более высоким коэффициентом усиления. Но разница между пассивными типами практически одинаковая, поэтому сильно усилить цифровой сигнал вряд ли выйдет.
6. Подключение антенного усилителя. Обойдется дешевле покупки новой антенны, а итогового усиления может стать достаточно для устранения плохого качества показа каналов.

Усиливать или нет

Задача усилителя – сделать так, чтобы уровень телесигнала, прошедшего от антенны по кабелю к ТВ-приемнику, стал достаточным для работы тюнера. Следовательно, необходим он только тогда, когда мощность импульса слишком мала.

Для его правильной работы достаточно 2-х простых условий:

• наличие сигнала;
• исправная работа антенны и кабеля.

Но в следующих случаях усилитель может оказаться вреден:

• На антенну поступает телесигнал достаточной мощности. Из-за специфики стандарта DVB-T2 переусиление приведет к «артефактам» (например, наложению на одном канале нескольких программ друг на друга).
• Антенна слишком плохо принимает телесигнал. Для усиления нужен качественный оригинал, иначе прибор не сработает. Повышать мощность шума бессмысленно.

Для правильного приема нужна хорошая уличная (или мощная комнатная) антенна. Приобретать усилитель для маломощных «двух палочек» или «петельки из проволочки» бессмысленно.

Из – за чего страдает качество вещания Триколор ТВ

Качество спутникового соединения Триколор зависит от множества факторов. К таковым можно отнести непосредственно сам спутник, объем плат, а также скорость их действия, памяти ресивера, вариантов передачи и приема сигнала, условий окружающей среды. Даже малейший сбой может оказать влияние на качество получаемого импульса.

Факторы, которые могут негативно повлиять на качество вещания Триколор:

1. Внешние – это погодные условия и препятствия, которые возникают на пути у сигнала. К примеру, если оборудованием не пользовались долгий период времени, то на его пути могли появиться высокие растения и новые сооружения.
2. Внутренние. Сигнал от провайдера может пропасть, если деформировалась тарелка либо нарушилось ее местоположение. Помимо этого может быть сломан ресивер, конвертер, плохо соединен коаксиальный кабель или некорректно определен источник соединения. Еще одной причинной неполадки могут быть сброшенные настройки или программное обеспечение.

В случае, когда плохое качество сигнала не вызвано деформацией антенны, то проблему стоит поискать в телевизионном кабеле. Абоненту стоит внимательно продиагностировать провода, выяснив, нет ли на них трещин, перетертостей. Снизить качество вещания также могут разъемы и сплиттеры. Изделие плохого качества может окислиться, поэтому специалисты рекомендуют покупать хорошие разделители с двойной формой защиты.

В телевизоре нередко возникают помехи, когда работает иная бытовая техника, что излучает радиоволны. Это может быть микроволновка, светильник и мобильный телефон

Во время установки нового ТВ оборудования стоит брать во внимание все вышеперечисленные факторы. Оборудование лучше располагать вдали друг от друга. Во многих случаях качество вещания страдает от неисправного конвертера

Этот элемент фиксируется на спутниковой тарелке для зеркального приема радиоволн. Если данное приспособление выходит из стоя, то его лучше заменить новым. Товар, который находится на гарантии можно поменять в сервисном центре

Во многих случаях качество вещания страдает от неисправного конвертера. Этот элемент фиксируется на спутниковой тарелке для зеркального приема радиоволн. Если данное приспособление выходит из стоя, то его лучше заменить новым. Товар, который находится на гарантии можно поменять в сервисном центре.

Обзор видов

Существует общепринятая классификация всех представленных к продаже моделей усилителей цифрового сигнала для телевизионного оборудования.

В зависимости от конструкционных особенностей они делятся на несколько типов по частотному диапазону, а также участку установки.

По частотному диапазону

По данному параметру все представленные в магазинах электроники модели можно поделить на 3 группы.

Рассмотрим каждый вид более подробно.

Широкополосные. Такие модели обычно используются как элемент в домашних комнатных антеннах для телевизора с усилителем. Их функционал сводится к повышению качества трансляции одновременно на нескольких приемниках.

По месту установки

По данному критерию все выпускаемые модели делятся на 2 типа в зависимости от установки устройства и технических особенностей монтажа. Все усилители сигнала на 20 и больше каналов могут делиться на внутренние и выносные.

Внутренние — представляют собой блок компактного размера, который можно устанавливать непосредственно возле телевизионного приемника. У этого варианта имеется один недостаток: вследствие потерь в кабеле при ухудшении погодных условий может наблюдаться снижение качества сигнала, поступающего непосредственно на усилитель.

Условно усилители также разделяют на пассивные и активные.

• В активных моделях плата крепится непосредственно на корпус антенны – таким образом телевизионный приемник может принимать большое число каналов. Однако, это устройство подвергается постепенному окислению конструкционных элементов, что приводит к их выводу из строя под действием неблагоприятных факторов внешней среды.
• Пассивные модели предполагают дополнительное использование внешнего усилителя, приобретаемого отдельно. Такой вариант более выгоден и долговечен, но он требует дополнительных затрат на монтаж оборудования и его настройку.

Применение

Уровень электрического сигнала, приходящего через вход антенны телевизора, не всегда устраивает пользователя. Чтобы улучшить работу приемника, нужен усилитель сигналов, расположенный вблизи. Особенно он требуется за пределами города, где нет кабельной сети.

На даче условия приема сигнала хуже, чем в городе. На него оказывают влияние помехи и удаленность от телецентра. Несмотря на то, что тв усилитель незначительно искажает входной сигнал, специалисты рекомендуют его применять.

На высотках сигнал поступает сверху вниз и значительно ослабевает в конце. Если у него малая мощность, она в большой степени затухает до гнезда подключения. В кабеле сигнал теряется на 0,2-0,7 дБ/м.

https://youtube.com/watch?v=su2Tj1dQhYA

Топ 3 усилителей ТВ-сигнала

В рейтинг вошли устройства, предназначенные для решения разных задач и показывающие эффективность применения и удобство установки.

УАТ-219 (ДМВ)

Усилитель предназначен для установки в разрыв кабельной линии. Напряжение питания 12В. Предусмотрено соединение при помощи F-коннекторов. Устройство выполнено в стальном корпусе, показывает 10 дБ усиления для каналов 1-12, 25 дБ для каналов 21-69. Усилитель предназначен для повышения уровня сигнала, компенсации потерь в линии, снижения шумов и нейтрализации помех. Способен эффективно работать при дальности ретранслятора до 70 км.

Плюсы:

• простота установки;
• функционал;
• эффективность использования;
• грозовая защита.

Минусы:

• разный КУ в пределах частотного диапазона;
• средний уровень собственных шумов;
• необходимо подключение питания через сепаратор;
• в комплекте поставки только усилитель.

JMA 8620SA2

Простой, надежный усилитель ТВ-антенны с возможностью регулировки КУ. Предназначен для кабельного и эфирного телевидения. Устройство выполнено в корпусе из алюминия, предусматривается использование в помещении, есть система крепления на стену. Питание 220В. Обеспечивается максимум КУ 20 Дб, регулировка в пределах 10 дБ.

Плюсы:

• два выхода на телевизоры;
• одинаковый КУ на двух выходах;
• регулировка усиления;
• может работать как активный сплиттер;
• комплектация (есть коннекторы).

Минусы:

• утилитарный внешний вид;
• нет защиты от воды;
• нет грозовой защиты;
• с течением времени регулировочный винт разбивается отверткой (мягкий пластик).

Luxmann AMP-325

Этот усилитель понравится тем, кто предпочитает устройства с высокой универсальностью. Он может использоваться с любой антенной. Одновременно предлагается функция объединения сигналов в широчайшей полосе частот. У усилителя три входа для разных диапазонов, один выход. Коэффициент усиления стабильный, 25 дБ для каждого канала. Общий уровень сигнала в максимуме на выходе — 108 dBu или 60 дБ.

Плюсы:

• надежность;
• универсальность;
• хороший коэффициент усиления;
• может эксплуатироваться при отрицательных температурах при установке на антенны.

Минусы:

• ценник;
• кабель питания коротковат;
• нет грозовой защиты;
• не может использоваться в роли активного сплиттера.

Что представляет собой антенный усилитель для телевизора?

Телевизионный усилитель — это прибор для усиления телесигнала и снижения уровня помех, что обеспечивает показ более качественной картинки. Устройство способствует повышению чувствительности, ограниченной шумовыми эффектами, и компенсации потерь получаемого телевизионного сигнала в коаксиальном кабеле.

https://www.youtube.com/watch?v=GI89hrNQ-BA

Особенности конструкции усилителя для антенны

Усилители для телевизионных антенн несложно устроены и могут различаться в конструкции, могут усиливать как цифровой, так и аналоговый сигнал . В некоторых случаях их образуют две платы с реализованной схемой понижения шумового эффекта. Один контур является высокочастотным фильтром, у второго имеется конденсатор, регулирующий частоты.

Регулятор помогает получить максимальное усиление телесигнала в 4,7 дБ с рабочей частотой 400 МГц. Чтобы получить стабильность, пользуются стабилизатором с входящими в его схему электролитом и диодным мостом. Усилитель подключают к телеприёмнику с помощью конденсатора.

Все усилители для антенны оснащены блоком питания, отличается только место его размещения (встроенный и внешний). Встроенное устройство хорошо функционирует при стабильном электрическом напряжении и будет потреблять до 10 В. В случае перегорания приспособления потребуется заменить все антенное устройство. По этой причине при наличии скачков напряжения удобнее будет пользоваться внешними блоками. Они крупнее в размерах и имеют разное входное напряжение в зависимости от усилителя (5, 12, 18, 24 В).

Классификация

Для эфирных волн телеканалов используют диапазон метровых (МВ) и дециметровых (ДМВ) частот. В первом случае используется частота 30-300 МГц, а во втором — 300-3000 МГц. В зависимости от диапазона принимаемой частоты усилитель может быть:

• широкополосным — для охвата широкого волнового спектра;
• диапазонным — использует для работы метровый или дециметровый диапазон;
• многодиапазонным, предназначенном для обоих диапазонов.

Цифровая трансляция осуществляется с помощью стандарта DVB-T2. Для цифровых телеканалов используется лишь диапазон ДМВ, поэтому для цифрового телевещания подойдёт усилитель для цифрового телевидения стандарта DVB-T2.

Тест антенных усилителей для цифрового телевидения DVB-T2:

Различаются усилители также в соответствии с требуемым напряжением:

1. Двенадцативольтовые наиболее распространены. К ним потребуется добавление дополнительного блока питания, который в некоторых случаях может регулироваться.
2. Пятивольтовые можно подключить к ТВ-тюнеру или телевизору при помощи коаксиального кабеля. Как правило, их закрепляют на антенну.

В зависимости от типа телевидения усиливающие устройства классифицируются в следующем порядке:

• антенные;
• спутниковые;
• кабельные.

Кабельными и спутниковыми усилителями пользуются очень редко, потому что они передают и так вполне высококачественный сигнал. Иногда при кабельном телевещании пользуются усилителем, если кабель подключён сразу к нескольким телевизорам. Антенными усиливающими устройствами пользуются гораздо чаще.

Преимущества и недостатки усилителей ТВ сигнала

К достоинствам усилителей относятся:

• возможность приёма даже самых слабых телесигналов;
• наличие небольших шумовых коэффициентов;
• возможность усиления сигнала одновременно по нескольким частотным диапазонам.

Недостатками усиливающих устройств являются:

• если используется широкополосный усилитель, существует вероятность перегрузки допустимого уровня телесигнала, поэтому он должен быть оснащён регулятором по разным диапазонам, чтобы исключить такую неприятность;
• самовозбуждаемость прибора;
• восприимчивость к грозе;
• вероятность потерь телесигнала на выходе.

Усилители корректируют сигнал от антенны к телевизору. В связи с этим на выбор влияет местность и необходимость в телевизионном оборудовании. Усилитель к антенне телевизора за городом помогает эффективно решить сложный вопрос в получении качественного телевизионного сигнала.

Единая Городская Антенная Служба

Антенная служба ЕГАС оперативно пришлёт антенщика на дом для ремонта, подключения или настройки любых телесистем. Квалифицированный антенный мастер выезжает на обслуживание всех районов Москвы и ближайшего Подмосковья.

Сфера деятельности ЕГАС – обеспечение населения высококачественным телевидением разнообразного формата. Наш коллектив – профессионалы с соответствующим образованием и большим опытом работы, которые не только грамотно и быстро выполнят любой спектр работ в сфере телекоммуникаций, но и дадут широкую консультацию по любым интересующим вас вопросам в области установки и ремонта телевизионного оборудования.

Подключение усилителя

Усилитель — это устройство для улучшения сигнала телевизионной антенны. Его использование может быть полезным, когда сигнал отдаленных передатчиков ослаблен или затруднен из-за препятствий на пути.

Для использования усилителя необходимо выполнить несколько шагов.

Убедитесь, что ваша антенна правильно установлена и настроена на нужный канал или частоту.
Затем подключите антенный усилитель к кабелю, исходящему от вашей комнатной антенны, и кабелю, идущему к вашему телевизору.

При подключении важно учесть месторасположение. Оптимальное — близко к антенне, чтобы усилитель мог усилить сигнал цифрового ТВ еще до того, как он пройдет через кабель и достигнет телевизора.
Также размещайте усилитель вдали от других электронных устройств, таких как микроволновые печи или Wi-Fi маршрутизаторы, чтобы избежать возможных помех.. После подключения следует включить телевизор и выполнить настройку на нужный канал или частоту

После подключения следует включить телевизор и выполнить настройку на нужный канал или частоту.

Принцип работы, плюсы и минусы

Принцип работы усилителя достаточно прост. Устройство подключается между антенной и телевизором, и повышает качество сигнала, поступающего с антенны. Усиление позволяет компенсировать потери на расстоянии между передатчиком и приемником, а также снижает влияние помех.

Одно из преимуществ использования усилителя — возможность улучшения качества и получения более четкого изображения и лучшего звука на телевизоре. Усилители также могут быть полезны при приеме сигнала от удаленных передатчиков, особенно в сельских и горных районах, где телевизионный сигнал может быть недостаточным.

Однако усилители также имеют свои минусы. При неправильном использовании или неправильной настройке они могут вызывать перегрузку, что может привести к искажению изображения и звука

Также важно отметить, что усиление не всегда решает все проблемы с плохим сигналом

Как выбрать подходящий усилитель

При выборе усилителя для цифрового ТВ необходимо учитывать ряд факторов.

Тип сигнала: существуют два основных типа — DVB-T и DVB-T2. Первый является стандартом для цифрового ТВ, введенным в 1997 году, а DVB-T2 — его более новой версией, введенной в 2009 году. DVB-T2 обеспечивает более высокое качество передачи сигнала, и может использоваться для передачи HD-сигналов.
Уровень усиления: измеряется в децибелах (дБ) и показывает, насколько усиливается входной сигнал. Оптимальный уровень может варьироваться в зависимости от конкретных условий, но обычно составляет от 20 до 30 дБ.
Шумоподавление: функция, позволяющая избежать лишних шумов. Шум — это нежелательный элемент, который может влиять на качество сигнала и оказывать влияние на изображение.
Количество выходов: зависит от того, сколько устройств необходимо подключить к усилителю. Например, если у вас есть несколько телевизоров, которые требуют усиленный сигнал, то вам нужно устройство с несколькими выходами.
Дополнительные функции. некоторые усилители могут иметь встроенный фильтр низких частот, который может улучшить качество сигнала и устранить помехи, связанные с электромагнитными волнами. Другие усилители могут иметь функцию автоматической регулировки уровня усиления, которая позволяет усилителю автоматически подстраиваться под изменения сигнала.
Бренд и качество: они имеют значение, поскольку указывают на надежность продукции.
Стоимость усилителя: более известные бренды и модели с более высокими характеристиками могут быть дороже. Но не всегда самый дорогой усилитель является наилучшим выбором

Стоит обратить внимание на малоизвестные бренды с требуемыми характеристики.

Как подключить устройство

Процесс подключения усилителя цифрового телевидения достаточно прост:

1. Определите место размещения усилителя;
2. Отключите электропитание;
3. Подключите антенный кабель;
4. Подключите кабель к телевизору или другому устройству;
5. Подайте электропитание;
6. Проверьте работу усилителя.

Важно помнить, что процесс подключения может незначительно отличаться в зависимости от модели и производителя. Всегда следуйте инструкциям и, при необходимости, проконсультируйтесь с профессионалами, особенно если вы не имеете опыта в подключении аудио/видео оборудования

Процесс изготовления самодельной антенны

На первоначальном этапе нужно выбрать необходимые инструменты, без которых сделать прибор для fm радио своими силами не получится.

Из большого количества способов можно выбрать максимально подходящий с учетом собственных сил и возможностей.

Советуем к прочтению: Реле регулятора напряжения генератора своими руками: схема

Инструменты:

• Припой, канифоль, паяльник и паяльный флюс;/.
• Тонкая медная проволока.
• Диэлектрическое основание — например, листы ДСП, доски и тому подобное.
• Крепежные детали — гайки, винты, шурупы и другие.
• Подходящий коаксиальный кабель и штекер.
• Стандартный слесарный инструмент.
• Водостойкая краска или лак.

Как сделать антенну на основе готового чертежа:

• Проволоке придают необходимую форму.
• Приматывают к диэлектрическому основанию.
• Припаивают кабель.
• Оплётку подключают к одному концу устройства, центральную жилу — к другому.
• Таким же способом соединяют кабель и дипольную антенну.
• Прибор окрашивают.
• После высыхания краски антенну устанавливают на трубу, кабель — на опору.
• Другой конец кабеля соединяют со штекером и поднимают антенну максимально высоко.

Простейшая FM антенна для приемника своими руками В описании изложен способ для изготовления рамочной антенны. Другие приборы отличаются по форме и материалам изготовления, но принцип работы у всех одинаковый.

Способы, как улучшить сигнал

Из-за различных проблем с телесигналом и желанием смотреть качественные трансляции, люди решили развивать это направление, чтобы искоренять эти проблемы с пользованием. Отличным решением к этому стали антенные усилители, которые широко используются в наши дни. Однако, стоит помнить, что много антенн, что находятся в продаже уже являются активными, то есть в их комплектации уже присутствует оборудование с усиливающим эффектом. Но, здесь также могут быть различия, зависимо от коэффициента усиления сигнала. Это можно увидеть на примере польской антенны ASP-8.

Но, если для получения качественного телевизионного сигнала обычной антенны, либо даже с предустановленным усилителем недостаточно, следует воспользоваться более качественным вариантом. Они широко доступны в продаже в любом специализированном магазине. Также, при выборе усилителя рекомендуется смотреть на следующие факторы:

• количество потребляемого тока;
• коэффициент шума в ДБ;
• коэффициент усиления;
• напряжение питания.

Усиленный сигнал характеризуется тем, что могут быть посторонние эффекты либо шумы. Чтобы избавиться от шумов во время работы усилителя рекомендуется закреплять устройство на самой антенне. В этом случае питание будет подаваться с помощью коаксиального кабеля. Также, рекомендуется отрегулировать напряжение питания и изменить коэффициент усиления. В таком случае вся конструкция будет работать гораздо лучше. Однако, стоит помнить, что эта работа является тяжелой и лучше доверить её специалисту, чтобы самому не повредить усилительный прибор.

Альтернативным вариантом выступает использование более одной антенны. Это поможет увеличить дальность приема телесигнала, что тем самым повысит качество работы телевидения. Благодаря этому оба устройства начнут работать значительно лучше. Обязательно использовать данную конструкцию за пределами дома, например, закрепить на крыше. Также, закреплять можно и на других высоких точках дома.

Для умельцев существует ещё один вариант. Можно собрать антенный усилитель для телевизора своими руками и не прибегать к покупкам нового оборудования. Это можно сделать, соблюдая следующие шаги:

1. Взять широкополосный усилитель с диапазоном частот 30-850 МГц, который обязательно работает на импортных транзисторах (S790T).
2. Вся конструкция будет представлять собой двухкаскадный резисторный усилитель.
3. Благодаря этим двум каскадам усиление будет равно 10 дБ.
4. В качестве питания нужно использовать стабильный и постоянный источник с напряжением 9-12 В.
5. Устанавливать можно вблизи телевизора для лучшей работы.

Самодельные механизмы могут быть нестабильны в работе из-за чего использование таких может быть только на свой риск.

Подбор коэффициента усиления

Представленный критерий отвечает за прием и расшифровку входящего сигнала с конкретным качеством. При этом показатель усиления зависит от значения КУ

При подборе важно учитывать – мощность усилителя должна превышать параметр антенны. Иначе он не принесет должного результата, и вы не заметите улучшенное качество. В основном для DVB-T2 выбирают КУ 32 дБ

Такого показателя будет вполне достаточно для кабеля, длина которого не превышает 32 метров. Но, также не менее важным является выбор самой антенны. Учтите – при недостаточном уровне сигнала, усиление вызовет большие шумы

В основном для DVB-T2 выбирают КУ 32 дБ. Такого показателя будет вполне достаточно для кабеля, длина которого не превышает 32 метров. Но, также не менее важным является выбор самой антенны. Учтите – при недостаточном уровне сигнала, усиление вызовет большие шумы.

Дополнительно вы можете увеличить длину кабеля, но это приведет к ослаблению входящего сигнала. Подобрать наиболее точный показатель коэффициента нельзя. Но, вы можете узнать примерное значение.
