Распиновка наушников: виды разъемов и штекеров гарнитур

Домашний ремонт беспроводной гарнитуры и наушников

Причин, почему может не работать блютуз-гарнитура, может быть множество: невозможность зарядки, меньшее количество рабочих часов, чем положено, или отсутствие слышимости в одном из аудиовыходов. Чтобы любую из этих проблем исключить, понадобится разобрать и обнаружить неисправность.

Хорошее качество наушников можно определить в процессе разборки по плотности изоляции и спайки контактов В основном проблему связывают с выходом аккумуляторов из строя.

Чтобы разобрать корпус беспроводных наушников, вам необходимо снять оба кожуха с динамиков, затем выкрутить винты, чтобы добраться до платы и аккумулятора. Предварительно подберите нужную модель заряжаемой батареи и перепаяйте старую на новую. Смотрите пример демонтажа блютуз-наушников в этом видео.

Из чего состоит звук в наушниках?

Множество жил — это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике ( в том, что вставляется в ухо). Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает. Почему же этого не слышно?

Дело в двух вещах:

• стерео;
• остальные жилы.

Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам.Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут. Что уж там говорить, даже радио-эфиры транслируются с трудом.

Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться — звук изменится.

Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика.

Хороший пример потери частот — аудио-сплиттер (разделитель). Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон. Звук перестаёт “качать”, он становится тихим и плоским, пропадает динамика. Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое.

Определение проблемы

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.

Далее нам надо залудить наши провода. Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке. К одному штекеру может подходить разное количество проводков — это зависит от класса наушников: моно — 2 провода, здесь трудно что-то перепутать; стерео и моно — три проводка и разные схемы подключения; стерео гарнитуры — 4 шт.

На фото ниже зажим отмечен красным кругом на нераспаянном разъеме; Зажим для кабеля отмечен красным для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел.

Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу; 7 жил. Дополнительно про цвета проводов в наушниках О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением вот вы, например, знаете за что отвечает зеленый провод?

Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Паять нужно в полном соответствии с цветами проводов в наушниках вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано : Не забудьте предварительно насадить корпус и термоусадку на провод! Вот как это выглядит в реальной жизни: Смотрим, как правильно припаять провод к наушникам 3 провода : 4 провода Если к вашему штекеру подходит 4 провода, то тут могут быть варианты. Убеждаемся, что все работает.

В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Наушники с микрофоном подключается именно через 4 провода. Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Экран правого и левого канала скручиваем между собой; как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак; разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото иначе придется все переделывать ; Важный момент: провод должен быть продет в основание разъема приступаем к припаиванию проводов к разъему. В противном случае можно вызвонить провода с помощью мультиметра омметра, электронного тестера или же определить методом подбора самый простой вариант — вставить штекер в плеер и по очереди прикладывать к нему провода, пока будет найдена верная комбинация

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. В результате этого можно констатировать, что проблема кроется именно в штекере

Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы

Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы.

Как видите в двух случаях из трех проблема решаема. Именно для таких ситуаций были разработаны специальные переходники. Чтобы припаять их к штекеру, нам надо зачистить их от изолирующего лака примерно на мм, но не больше, чем потребуется для припаивания к контактам, чтобы при пайке случайно не замкнуть оголенные провода.

Рекомендации

Если провода порвались, найти неисправность можно не только при помощи мультиметра. Самая простая диагностика, особенно если соединение подвергалось ударному воздействию, сильному растяжению — проверка вручную. Согнув провод под прямым углом, его нужно прощупать по всей длине, оставив наушники включёнными. То место, на котором появится изменение в динамиках, будет областью разрыва проводов.

Если не удаётся починить паяльником повреждённый наушник, нужная техника отсутствует под рукой, можно справиться и без него. При расположении места обрыва на длинном участке провода можно временно соединить кабель скруткой, предварительно зачистив его от изоляции. Повысить надёжность можно, если использовать паяльную пасту или фольгу, а затем прогреть ремонтируемый участок зажигалкой. Соединённые места покрывают изолентой.

Разогрев наконечник такого «инструмента» на газу или в пламени свечи, можно на время восстановить целостность соединения

Важно лишь помнить, что такая пайка не прослужит долго, впоследствии нужно обязательно провести процедуру заново, с зачисткой и нанесением на кабельные жилы свежего полуда. Все временные способы ремонта являются экстренными мерами, они не гарантируют сохранения достигнутого результата на длительное время

При пайке проводов наушников полезным приспособлением могут стать обычные канцелярские зажимы или деревянные прищепки. Они выполнят роль мини-струбцин, облегчат фиксацию детали, предотвратят получение травм при близком контакте с раскалённым жалом паяльника. Особенно полезно такое вспомогательное приспособление при починке обрывов в области штекера.

При диагностике повреждений нужно обращать внимание на характер неисправности. Если обрыв неполный, при изменении положения провода звук будет восстанавливаться или появятся шумовые помехи в неисправном канале

При абсолютном отсутствии контакта точнее всего место повреждения покажет исследование тестером.

О том, как спаять провода наушников, сморите далее.

Источник

Приступим!

Если паяльник нагрелся, необходимо посадить небольшую капельку олова на конец его жала, т.е. расплавить жалом немного оловянного припоя так, чтобы часть припоя перешла на жало.

Для того, чтобы это произошло, конец жала паяльника необходимо зачистить от нагара и смочить в канифоли, т.е. Ткнуть горячим паяльником в канифоль. Канифоль улучшает смачивание и олово лучше прилипает к меди.

Поэтому кладем скрутку проводков на кусочек канифоли и слегка прижимаем ее жалом паяльника, чтобы она, буквально на мгновенье, окунулось в канифоль.

Далее нужно поводить жалом паяльника по спаиваемому месту так, чтобы капелька олова перешла на медь и обволокла проводки. Стараемся сделать так, чтобы олово равномерно покрыло всю оголенную от лака часть провода.

Основные признаки неисправности, определение возможных неисправных элементов

Для того чтобы определить конкретное место неисправности, необходимо иметь опыт работы с мультиметром. Для ремонта наушников достаточно простейшего цифрового мультиметра.

Возможные признаки неисправности:

1. Нет звука из одного динамического излучателя.

Первым делом следует прозвонить цепь. Для этого необходимо воспользоваться мультиметром и схемой наушников. Типовая схема для наушников без микрофона с трехконтактным разъемом.

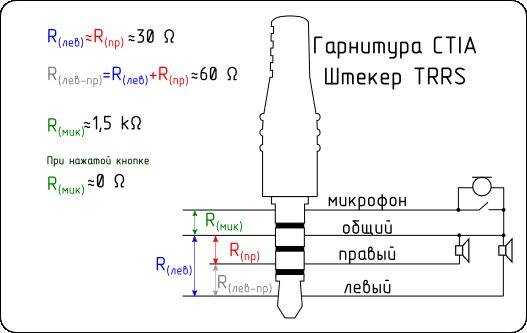

В случае с коаксиальными проводниками схема имеет вид:

Таким образом, чтобы прозвонить левый канал, следует щупы мультиметра (в режиме измерения сопротивления на пределе 200 Ом) подключить к крайним контактам разъема. Для контроля правого канала – к первому и второму контактам от корпуса разъема.

В зависимости от типа динамических излучателей сопротивление может быть от единиц до десятков и сотен Ом. Нулевое сопротивление свидетельствует о замыкании в цепи, бесконечное – об обрыве в цепи либо неисправности динамика. Для получения более точной причины неисправности необходимо пошевелить шнур в местах соединения с разъемом, излучателями, разветвителем и регулятором.

В местах соединений проводников к этим элементам наушников чаще всего происходит обрыв (облом) проводников. Если контакт появляется при воздействии на шнур, скорее всего, динамики исправны. Таким образом можно определить точное место обрыва проводки.

2. Излучатели работают, но громкость меньше, и из наушников идет монозвук.

Причиной этого является обрыв общего провода. В таком случае наушники не будут прозваниваться ни в одном из вариантов, представленных на рис.5. Они будут звониться при подключении щупов мультиметра между крайним и средним контактами разъема.

3. Оба динамических излучателя не работают.

В таком случае обычно присутствует двойная неисправность: не работают оба излучателя, обрыв двух проводников, либо проводник плюс нерабочий излучатель. Такая неисправность появляется при сильном механическом воздействии на шнур наушников, либо в результате длительной эксплуатации с одним неработающим каналом.

4. Треск во время регулировки громкости регулятора.

Неисправность заключается в результате износа переменного резистора. Его следует менять. На некоторое время удалить треск можно, потерев рабочую зону резистора грифелем простого карандаша.

5. Не работает микрофон.

Микрофон обычно подключается к 4-му контакту разъема.

В этом случае необходимо прозвонить 1 и 4 (крайние) контакты разъема. Если в наушниках применен микрофон конденсаторного типа, он может не звониться. Для контроля его исправности требуется осциллограф.

6. Звук в одном из динамиков стал тише.

Возможно, засорился звуковой канал излучателя. Его можно продуть, применяя обычный велосипедный насос (ни в коем случае не собственным дыханием).

Определение проблемы

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.

Места, где чаще всего происходит обрыв провода

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Алгоритм ремонта

Самостоятельно можно отремонтировать многое — тут главное желание и умение работать с различным инструментом. Рассмотрим весь процесс поэтапно.

1. Бокорезами откусываем штекер, отступив от него на 2-3 см.
2. Достаем из запаянного разъема штекер наушников и отрезок старого провода — для этого просто разрезаем оболочку по шву острым монтажным ножом.

   Теперь нам видно, где припаиваются проводки к штекеру — делаем фото на память, чтобы потом ничего не перепутать. Впрочем, есть стандартная распайка проводов, идущих от наушников: медного (желтого) цвета — общий, зеленого — левый наушник, красного — правый.

3. Отрезанный провод, ведущий к наушникам, освобождаем от лакового покрытия, зачищаем и лудим кончики провода, заземление каждого канала соединяем вместе.

   Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова. Схема расположения каналов представлена на фото:

4. Берем старую ручку, разбираем ее и используем только наконечник — из него будем делать новый корпус для разобранного нами штекера.
5. Откусываем бокорезами нужной длины термоусадочную трубку, которая вместо изоленты будет предохранять провода от резкого перегиба на самом выходе из нового штекера.
6. На провод одеваем будущий корпус, затем трубку, приступаем к окончательному монтажу. Как припаять провода, чтобы ничего не напутать? Для этого есть сделанная ранее фотография.
7. Прежде, чем все запаковать в трубку с термоусадкой, делаем проверку — надеваем наушники, щупами мультиметра поочередно касаемся контактов разных каналов, при этом должны слышаться шорохи или щелчки. Можно попробовать воткнуть незавершенную конструкцию в разъем телефона и включить радио. Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал.
8. При положительном результате проверки надеваем на место пайки трубку и при помощи открытого огня зажигалки «обжимаем» ее, чтобы она прочно охватила открытую часть штекера, как показано на фото.
9. Разводим несколько капель эпоксидки, наносим ее на трубку, одеваем корпус, и откладываем все на несколько часов для полной полимеризации компонентов.

Вот и весь процесс, как починить наушники от мобильного телефона или гарнитуры ноутбука.

Схема наушников для телефона

С конструкцией все понятно. Теперь перейдём к схеме наушников. Вся загвоздка состоит в том, чтобы правильно припаять три провода. Если вы нашли обрыв не у разъёма, то всё гораздо проще. Отрезаете повреждённый участок, зачищаете провода, лудите и паяете, соблюдая цветовую маркировку. Позже расскажем, как залудить провод от наушников.

Промокоды со скидками на светильники

Но, если обрыв произошел у коннектора, то следует знать какой провод и куда припаять. Распиновка наушников, в большинстве случаев, одинаковая. Цвет проводов может меняться. Конечно, можно воспользоваться Интернетом, чтобы узнать распиновку какой-либо конкретной модели. Но, не на все модели могут быть схемы.

Лучше всего, зарисовать и сфотографировать схему подключения проводов непосредственно во время разборки разъёма. Так будет проще и надёжнее. Часто разъёмы залиты резиной и их приходится разрезать, чтобы добраться до проводов. Заранее подумайте о том, как будете собирать коннектор. Например, можно купить разборный.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Лак и краска снимаются при помощи выжигания паяльником или механическим способом с использованием ножа либо мелкой наждачной шкурки. Если же вам что-то непонятно, пишите мне!

Инструкция

Устройство состоит из 3 частей: 1. Передатчика, он же усилитель. 2. Индуктивной петли (антенна внешнего контура). 3. Микронаушника.

Для начала делаем передатчик

1. Покупаем самое дешевое китайское радио без динамика, с автоматическим поиском каналов. Схемы в разных моделях практически идентичны, так что подойдет любое. 2. Разбираем корпус.

a. Удаляем у микросхемы контакты 2, 4, 5.

b. Находим средний контакт штекера наушников. Обрезаем дорожку, идущую к нему. Сюда будет подключаться антенна внешнего контура. c. К двум крайним контактам регулятора громкости припаиваем провод от hundsfree (вместо наушника гарнитуры).

3. В корпусе радио прорезаем отверстие для провода hundsfree. 4. Собираем все обратно в корпус и закручиваем его. 5. Усилитель готов.

О проводе Hundsfree

Hundsfree будет служить соединением между телефоном и радио, специальная доработка не требуется.

1. Отрезаем наушник. 2. Вместо наушника припаиваем усилитель.

Если вам необходим микрофон.

3. Разбираем кнопку hundsfree. 4. Вытаскиваем микрофон. 5. Выводим его на отдельным проводом.

Делаем индуктивную петлю (внешний контур)

1. Изготавливаем из гипсоволокнистого листа оправку на расчётный диаметр. 2. Вынимаем из реле катушку с проводом. 3. Наматываем, следя за правильной укладкой провода.

4. Наматываем нужное количество витков. 5. Кое-где закрепляем капельками клея. 6. Разбираем оправку. 7. Снимаем петлю. 8. Обматываем заготовку той же проволокой по спирали.

9. Припаиваем к заготовке провод. 10. Армируем место соединения, примотав провод потолще. 11. Готовим форму нужного диаметра из пластилина:

a. Берем направляющие одной высоты; b. Кабель диаметром 6-7 мм; c. Готовим формообразующую поверхность; d. Размечаем на пластилине нужный диаметр; e. Вдавливаем провод, оформив поверхность; f. Проверяем диаметр.

12. Оформляем место спайки. 13. Заполняем форму герметиком. 14. Укладываем в форму заготовку. 15. При необходимости добавляем герметик. Не допускайте образования пузырьков. 16. Оставляем на время.

17. Получаем залитый герметиком провод. 18. Обрезаем излишки.

Схема наушника

1. На компьютере делаем схему печатного монтажа.

2. Делаем саму плату.

3. Схема печатного монтажа, состоит из двух частей.

a. Основная плата: транзисторы V1-V3 и резисторы 10К и 43К. b. Вторая: конденсатор 0.1мФ и резистор 560К.

Так выглядит будущая плата:

4

Осторожно стачиваем с обратной стороны поверхность платы

a. Используем крупную наждачную бумагу, шлифуем до минимума, но не перестараться. b. Мелкой наждачной бумагой или надфилем аккуратно дотачиваем поверхность.

5. Приступаем к пайке элементов, согласно схеме.

6. Готовые платы приклеиваем надёжным клеем так, стыкуя их между собой. 7. Место стыка спаиваем, это место соединения конденсатора с эмиттерами транзисторов. 8. Торчащие края удаляем скальпелем!

В результате должно получиться нечто подобное:

9. Теперь берём катушку с эмалированным проводником.

10. Наматываем 70-100 витков на ТЭМ и припаиваем её концы к платам. Для надёжности капаем на катушку немного клея.

В результате должно получиться следующее:

11. Держатель батарейки делаем из жести, например от старой батарейки, и материала для плат.

a. Основную часть корпуса держателя вырезаем из батарейки, которая является клеммой «+». b. Вырезаем круг диаметром 6мм из материала для изготовления плат. c. Шлифуем поверхность надфилем или наждачной бумагой. d. Получилась клемма «-». 12. Держатель будет таким.

13. Припаиваем клемму «+» к правому контакту ТЭМа, следите, чтобы она не контактировала с корпусом. 14. Соединяем со схемой второй контакт ТЭМа. 15. Приклеиваем суперклеем клеммы держателя батареек.

16. Добавляем отсутствующие соединения эмалированным проводником. 17. Изолируем проводник, чтобы не замыкало. Для этого в местах его прохождения наливаем китайского клея. 18. Помещаем полученную конструкцию в термоусадочную трубку.

a. Батарейку помещаем в держатель. b. Нагреваем трубку строительным феном, зажигалкой или свечкой. c. Зажимаем пинцетом нагретую трубку со стороны батарейки. d. Удаляем скальпелем лишнее.

19. Прикрепляем кусочек лески для облегчения извлечения микронаушника из уха.

Итак, поехали чинить разъем гарнитуры

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm, но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из первой статьи контакты наушников: G — земля, R — правый, L — левый. Цвета, которыми закрашены контакты не случайны, это стандартные цвета, которые чаще всего используются производителями для отличия проводов.

Сейчас первый вариант уже практически окончательно вымер. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но вернемся к расцветке проводков гарнитуры. Чтобы не быть голословным вот вам отрезанный провод гарнитуры Beats Tour. Классическая схема окраски проводов:

Но увы, не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассмотреть абсолютно все варианты цветовых схем, не представляется возможным. Да и смысла не имеет, лучше понять как при любой схеме определить какой проводок за что отвечает. Этим мы и займемся

Соединение проводов без паяльника

Если пользователь желает обойтись без паяльника, чтобы отремонтировать порванные наушники, он может воспользоваться паяльной пастой, припоем либо сделать надежную скрутку.

Припой

Скрепить провода припоем можно и без помощи паяльника. Для этого необходима небольшая емкость из металла. В нее нужно положить небольшое количество припоя, а также добавить канифоль. Теперь следует зажечь плиту, поместить на нее посуду и расплавить ее содержимое.

Далее необходимо провода одинакового цвета поочередно опустить в припой и провести ими по деревянному бруску, чтобы вещество распределилось равномерно. Выполнить эти же действия и удалить излишки припоя можно с помощью простой тряпки. Далее провода соединяют вместе, после чего нужно дождаться, пока материал застынет. После этого оголенные участки провода нужно изолировать при помощи термоусадочной трубки или изоленты.

Аналогичным образом можно припаять провод, если он оборвался у штекера или возле наушника. В этом случае на плоскую поверхность (контакты) нужно насыпать измельченный припой и немного канифоли, а затем нагреть ее, чтобы вещество расплавилось. После этого материал равномерно распределяют любым удобным предметом и прикладывают к нему подготовленный провод с нанесенным припоем.

Еще один удобный способ спаять два провода вместе без паяльника – воспользоваться фольгой. Схема действий выглядит следующим образом. Необходимо с кабеля снять верхнюю оплетку, а затем удалить с контактов изоляцию (обычно это лак с нитью). Далее из фольги нужно вырезать полоски по ширине оголенных проводов. Из них делаются желобки, в которые раздельно помещаются скрученные попарно контакты. Поверх них засыпаются припой с канифолью и равномерно распределяются вдоль поверхности. Теперь фольгу нужно плотно обернуть вокруг провода, чтобы не было щелей, и разогреть до расплавления припоя

Далее фольга снимается, а провода плотно сжимаются плоскогубцами, но делать это нужно осторожно, чтобы не повредить их. Излишки припоя легко удаляются мелкой наждачной бумагой

Паяльная паста

Паяльная паста чаще, чем обычный припой, применяется для восстановления разорванных проводов без паяльника. Такой процесс быстрее и проще, чем работа с припоем и канифолью.

Чтобы отремонтировать провода наушников, необходимо обмазать оголенные контакты пастой, соединить вместе и нагреть на открытом огне или любым другим способом. При таком соединении пайка происходит глубоко между проводами, поэтому ее прочность существенно выше, чем при использовании припоя в твердом виде.

Скрутка

Скрутка кабеля – это наиболее простое решение. Необходимо взять два одинаковых провода длиною от 2 до 4 см, соединить вместе и заплести «косичкой», после чего сверху нужно надеть термоусадочную трубку или намотать изоленту. Соединение должно быть очень прочным, но во время работы не следует сильно дергать кабель. Если все сделать правильно, наушники прослужат еще долгое время.

Алгоритм действий

Если вы подготовили все необходимые атрибуты, тогда можно приступать к ремонту. Процедура ремонта будет состоять из следующих действий:

1. Срежьте старый разъем на расстоянии 1 см от его основания. Благодаря этому можно избавиться от проблемной части провода.
2. Теперь можете снять изоляцию, чтобы не повредить жилы. После ее снятия вы увидите, что 2 провода покрыты разноцветной изоляцией. Два провода будут находиться без изоляции.

1. Чтобы залудить провода с них потребуется снять изолирующий лак. Сделать это можно с помощью канцелярского ножа.
2. Мы уже говорили ранее, что это может быть всего два провода. Два из них будут каналы, а один соединяющим экраном.
3. Теперь следует разобрать новый разъем и не забыть его продеть через основание провода. Стерео наушников.

1. Теперь можно приступить к припаиванию проводов к разъему. Начинать необходимо только с общего провода, а затем можно припаивать левый и правый канал. Результат вы пайки вы можете увидеть на фото ниже.

1. После пайки провода несколько минут должны остыть. Затем можно будет просто проверить готовый результат. Если после проверки все хорошо, тогда можно приступать к сборке наушников.
2. Закрепите провод на разъеме, где будет предусмотрен зажим. После этого можно вложить изолированный кабель и обжать его с помощью плоскогубцев. На фото ниже вы можете рассмотреть зажим в штекере.

1. Чтобы обеспечить более высокую надежность необходимо заизолировать провода с помощью изоленты. Это снизит риск того, что в дальнейшем пайка разрушится.

1. Теперь соберите разъем и приступайте к его использованию.

Теперь необходимо рассмотреть другую распространенную проблему. Если один из динамиков после замены штекера не работает, тогда причин этому может быть несколько:

• Некачественная пайка.
• Возможно провод оборвался именно возле динамика наушников.
• Проблема с кабелем. Соединять его не рекомендуется и лучше приобрести новый.

В двух случаях проблему можно легко решить. Если вы выполнили некачественную пайку, тогда можно просто перепаять конструкцию.  Если провод в наушниках оборвался возле динамика, тогда существует следующий алгоритм решения проблемы:

1. Обрежьте провод возле основания.
2. Разберите наушник.
3. Удалите с провода изоляцию и зачистите его.
4. Если у вас есть мультиметр, тогда с его помощью можно прозвонить провод наушников.
5. После спайки провода наушников следует проверить работоспособность.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный – правый канал;
• зеленый, синий или белый провод – левый канал;
• бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

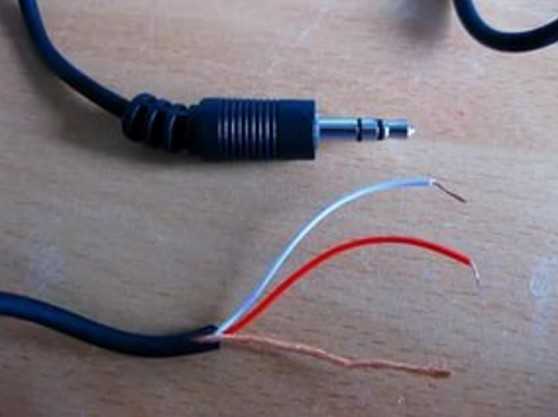

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

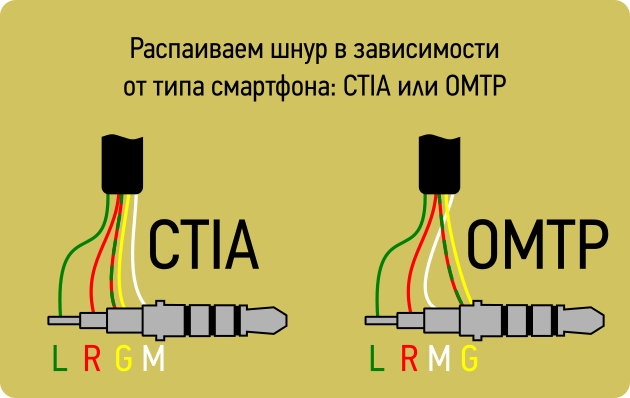

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

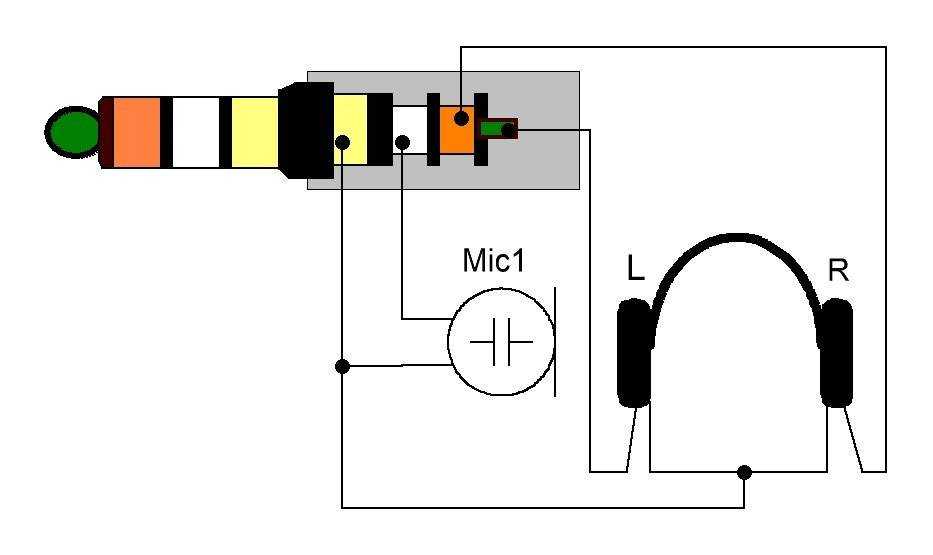

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

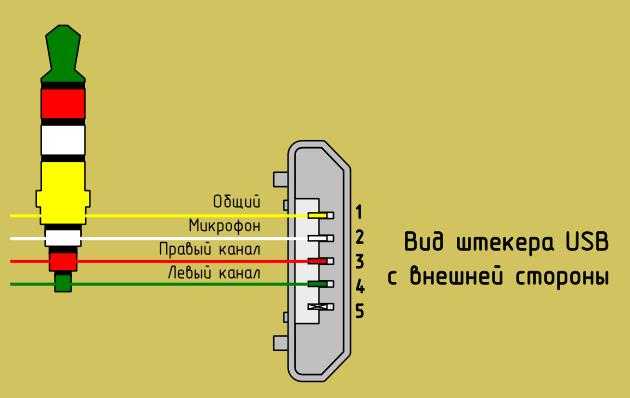

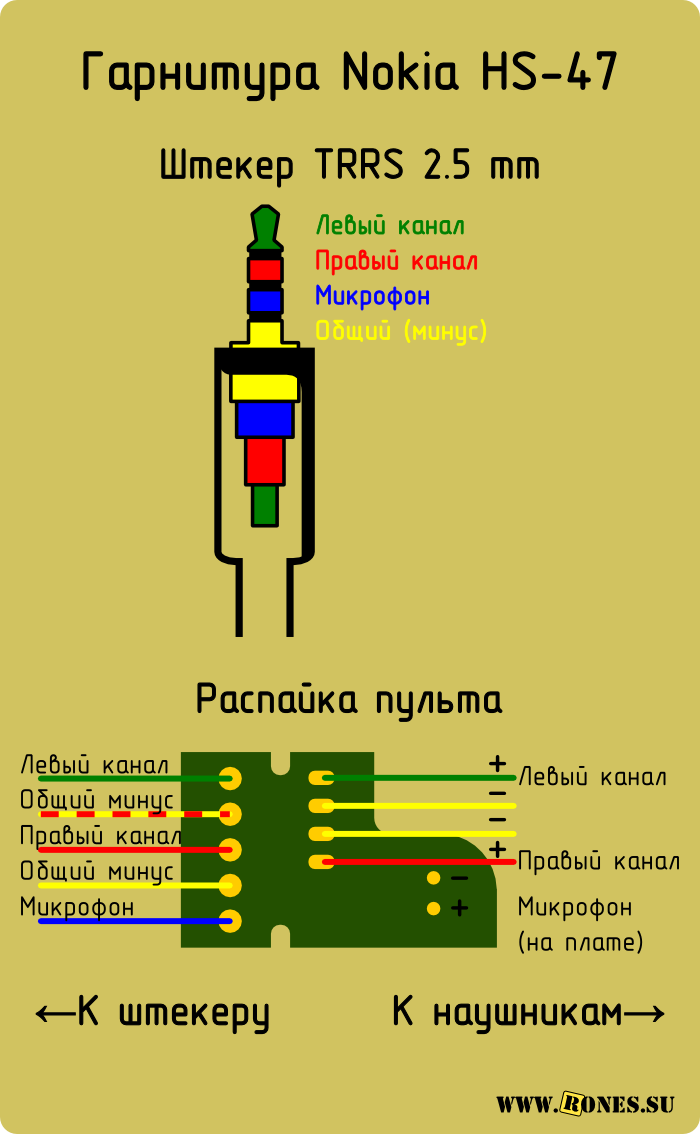

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.
