Как выбрать скотчлок

Скотчлок для соединения проводов

Выполняя электромонтажные работы мы используем различные приспособления, благодаря которым повышается качество и работоспособность будущих сетей. Большой популярностью пользуется скотчлок — соединитель проводов, который применяется чаще всего в слаботочных телекоммуникационных системах. Благодаря скотчлоку, обеспечивается исключительно высокая надежность соединений, производимых этим способом. Скотчлок представляет собой пластмассовый стыковочный соединитель, основной соединительной деталью которого служат металлические контакты. Обеспечивается высокая степень изоляции проводов, что значительно повышает надежность соединения.

Если сравнить метод пайки и использование скотчлока, можно сделать вывод что скотчлок имеет существенные преимущества. Ведь в данном случае абсолютно не нужен паяльник, а благодаря качественной герметизации соединений можно не применять дополнительную изоляцию. Простота данного приспособления заключается в том, что провода легко вставляются в разъем и снизу фиксируются плоскогубцами

Эти быстрые и достаточно простые действия позволяют сэкономить время, а при больших объемах работ это очень важно. Кроме того, дополнительная изоляция обеспечивается специальным гелем, который надежно защищает от влаги. Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием

Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием

Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др

Данный тип соединения используется с медными проводами, медным прокатом , а также с проводами с нанесенным полимерным покрытием. Скотчлок позволяет быстро и качественно соединять провода. Такое соединение применяется при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и др.

Рассмотрим, как используется соединение с помощью скотчлока. С помощью скотчлока, в котором установлен врезной контакт осуществляется соединение между собой двух проводов, с

максимальным диаметром 0,4 мм. В данном случае, не нужна предварительная зачистка изоляции, достаточно нажатия красной кнопки, что приводит в действие контактную пластину. Под воздействием контактной пластины происходит прорезка изоляции проводов и их дальнейшее соединение путем внедрения в медную часть. По сути, это пружинный ножевой контакт специальной конструкции. После чего, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта. Места контактов попадают под защиту водоотталкивающего геля, который размещен внутри скотчлока. Следовательно, обеспечивается герметичность всей зоны, где находятся контакты. Затем происходит диффузия, которая надежно соединяет холодным способом контакт и провод.

Такое соединение применяется, когда нужно сделать отвод провода от основной магистрали и необходимо надежно заизолировать соединение. Скотчлок рассчитан на работу с различными кабелями. Существуют такие конструкции скотчлоков, которые позволяют применять их в обычных электрических сетях. Поэтому, в данном случае максимальное сечение кабелей и проводов составляет 4 мм, а с учетом изоляции 5 мм. Изделия могут работать с номинальным напряжением 600 вольт, а в некоторых случаях 1000 вольт. Такие скотчлоки применяются при монтаже электрических сетей в жилых домах. Скотчлок имеет полипропиленовый корпус и обладает высокой устойчивостью к воздействию разнообразных химических веществ и растворителей. Для ножевого контакта используется луженая латунь, абсолютно не подверженная коррозии. Монтаж с применением скотчлоков выполняется обычными плоскогубцами.

В нашей сети магазинов можно приобрести универсальные соединители проводов — скотчлоки различных типов, например скотчлок изолированный HJKT3 — универсальный соединитель проводов, выполненный по технологии IDC, которая позволяет соединять медные, аллюминевые и стальные провода без предварительной подготовки провода. При подключении провода изоляция прорезается и устанавливается надежный электрический контакт.

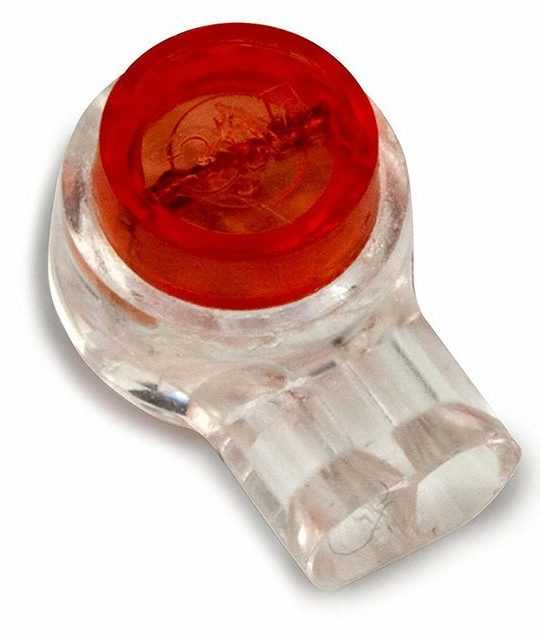

Что такое ScotchLok

Они представляют собой клеммники зажимной конструкции. В клеммнике кабельная жила надежно фиксируется путем зажима. По сравнению с паяльным соединением, использование скотчлока не предполагает использования дополнительного оборудования, достаточно просто вставить жилы в соединитель и обжать стыки плоскогубцами. Такая методика дает возможность сэкономить время и облегчить работу электрика. Большинство соединителей имеют встроенную ножевую пластину, которая при сжатии прорезает изоляцию кабеля и обеспечивает прямой контакт, после чего кабеля фиксируются, с плотным прилеганием друг к другу. Благодаря использованию такого способа, электрику не требуется зачищать изоляцию. Некоторые клеммники не требуют использования вообще никаких инструментов, кроме рук мастера. Стыковка кабелей осуществляется в два этапа – введение кабелей и защелкивание фиксирующей крышки.

Такие соединители изготавливаются из диэлектрических огнестойких материалов (нейлон, пропилен), обеспечивающих не только изоляционные свойства, но и препятствующие проникновению влаги, грязи, пыли. Влагозащищенные свойства обеспечиваются благодаря использованию внутри скотч-лока гидрофобного геля (отталкивает воду и не допускает ее проникновения в место соединения жил).

Где скотчлоки подходят, а где – нет

Идеальное место, где вам пригодятся эти соединители – автомобильная электрика или акустические провода для колонок. Забудьте про все остальные способы – для низкого напряжения скотчлок это лучший вариант.

Но для проводки на 220 Вольт скотчлоки нужно применять с осторожностью. Хотя производитель и указывает, что соединители работают до 600 Вольт, в них остаются места под напряжением, до которых случайно можно дотронуться, например, если залезть в распаечную коробку. Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем.

Способы соединения интернет-провода

Рассмотрим 4 способа, которые можно назвать бытовыми. Некоторые из них требуют использования специального инструмента, другие выполняются практически вручную. Если все четыре инструкции покажутся вам сложными, можно просто пойти в магазин и приобрести патч-корд необходимой длины.

Вариант #1 – скрутка проводов

Если вы когда-то имели дело с электрическими проводами, то прекрасно понимаете, что такое скрутка. Это соединение жил одного назначения методом скручивания с последующей изоляцией.

Скрутка применяется для распределения проводов в распаечных коробках, при подключении выключателей и розеток, для соединения разорванной электроцепи.

Конечно, такое соединение нельзя назвать эффективным, так как возможны негативные последствия в виде затухания сигнала. Однако провод все равно останется рабочим и сгодится хотя бы для временного применения.

Для работы советуем приготовить:

нож, ножницы или специальный инструмент для удаления оплетки;
стриппер для зачистки жил;
оловянный припой 0,3-0,5 мм;
термоусадку 1,5 мм (после нагревания – 0,75 мм);
спички;
изоленту.

Пошаговая инструкция по скрутке витой пары:

Если все сделать аккуратно, то форма кабеля почти не изменится. Благодаря этому его можно протянуть в стенное отверстие или закрыть в плинтус.

Но при первой же возможности «реанимированную» витую пару рекомендуем заменить цельным проводом заводского изготовления. Это необходимо и в целях безопасности, и для обеспечения устойчивого сигнала.

Вариант #2 – осуществление пайки

Обычные пользователи интернета вряд ли имеют под рукой паяльный аппарат и активно пользуются им, поэтому пайку витой пары рекомендуем использовать только людям, владеющим техникой.

Можно было бы этот способ не рассматривать, но соединения после термической обработки действительно являются надежными, а кабель – работоспособным.

Удобнее работать с современным инструментом – паяльником с дисплеем, показывающим температуру нагрева, или стриппером – профессиональной заменой ножа.

Раздельные припой с флюсом лучше оставить профессионалам, для любителей давно производится комбинированная проволока.

Инструкция по пайке сетевого кабеля:

Снимаем с обоих отрезков кабеля внешнюю изоляцию. Можно ее не обрезать, а надрезать вдоль и на время загнуть, чтобы потом вернуть на место.
Разбираем пары проводников, зачищаем от изоляции. Лучше пользоваться стриппером, так как ножом или кусачками можно повредить жилы.
Скручиваем пары одинаковых проводников обеих кабелей. Их легко определить по цвету изоляции. Обрезаем лишнее.
Производим пайку скрученных проводов: нагреваем – наносим припой. Следим, чтобы он равномерно распределился по месту скрутки. В результате должно получиться прочное неразрывное соединение.
Производим изоляцию сначала каждого спаянного провода в отдельности, затем всех вместе – заматываем место коммутации плотным слоем изоленты. Следим, чтобы не оставалось оголенных участков.

Не рекомендуется соединенные таким образом шнуры выводить на улицу или размещать в помещениях с повышенной влажностью.

Если это все же необходимо, то нужно максимально герметизировать отремонтированный участок провода. Для защиты можно использовать, например, полимерные гибкие рукава.

Вариант #3 – использование клеммы

Преимущество использования клемм заключается в том, что не нужно тратить время на тщательную зачистку проводов или обмотку места соединения изолентой. Но это при условии, что коммутируемый участок будет расположен в защищенной зоне – в стене, в коробе или плинтусе.

Какой IQOS лучше на сегодня

Конечно, модели первого поколения уже не актуальны, если же выбирать между IQOS 2.4 и 3, отличия версий не принципиальные. Если рассматривать дизайн и внешнюю конфигурацию, то, несомненно, третья модель выглядит более предпочтительно, также она дольше прослужит и быстрее заряжается. Но при этом IQOS 2.4 вполне успешно справится с поставленной задачей, при этом имеет более низкую стоимость.

Оба устройства сокращают количество вредных веществ при курении более чем на 80%, чем при употреблении обычных сигарет. После ознакомления с тем, какие вообще бывают виды IQOS, при покупке необходимо ориентироваться на собственные цели и стоимость. При этом приобретать устройство нужно обязательно на сайте производителя или в фирменном магазине, для того, чтобы избежать подделки. Не стоит делать покупку у неизвестного перекупщика или с рук, так как товар может оказаться некачественным

Важно помнить, что курение IQOS также наносит вред здоровью, хотя и меньший, чем сигареты

Процесс обжима

Обжим лучше выполнять, используя специальный инструмент. Стоит он недорого, существенно упрощает процесс обжима и улучшает качество соединения. Благодаря этому уменьшается число помех, которые могут возникнуть при прохождении сигнала после выполнения некачественной ручной работы. Инструмент для обжима витой пары такой:

кримпер — устройство для выполнения обжима,
стриппер или нож — используется для снятия изоляции,
сетевой мультиметр или обычный тестер — используется для проверки качества выполненной работы.

Обжим с использованием инструмента

Порядок правильной обжимки с использованием инструмента должен быть следующим.

Вначале следует выполнить обрезку кабеля. Сделать это можно при помощи кримпера, если у него есть соответствующее лезвие. У большинства современных кримперов оно есть. При его отсутствии обрезку кабеля можно выполнить как стриппером, так и ножом. Снять изоляцию провода, освободив цветные жилы проводов от внешней оболочки можно с помощью кримпера, вложив в соответствующее гнездо кабель. Освобожденные от оболочки провода следует расположить в соответствии с выбранной схемой. Если в кримпере нет соответствующего разъема, то снятие оболочки можно выполнить при помощи стриппера. Кримпер, при расположении проводов в один ряд, позволит даже не регулировать степень нажатия и срежет только оболочку, не повредив провода.

Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Располагать провода следует в соответствии с той схемой, которая была выбрана для подключения. Чаще всего у нас пользуются схемой 568B. Все провода выстраиваются в соответствии с цветовой маркировкой. После этого необходимо ровно срезать их таким образом, чтобы концы располагались вдоль одной линии. Правильное расположение проводов и ровный срез позволят на следующем этапе выполнить качественное соединение.

Все проводники приставляются к коннектору, каждый в свою канавку, и вводятся внутрь. Если какой-либо из проводов при этом изогнулся, то следует вытащить все провода, выпрямить изогнутый провод. После этого необходимо повторить процедуру. При правильном расположении проводов избыточного усилия прилагать не придется.

Если все предыдущие этапы можно выполнить и без кримпера, не усложнив существенно процедуру и не потеряв в качестве, то последний является ключевой причиной, зачем нужен такой инструмент для правильной обжимки. Головку коннектора следует расположить в соответствующем гнезде, после чего выполняется нажим на ручку прибора. На некоторых кримперах имеется несколько разъемов под коннекторы. Следует убедиться, что установка выполнена в правильном разъеме для обжима RJ -45. В момент нажима крепления пинов коннекторы прижимаются к введенным проводам. При этом глубина продавливания и устройство площадок крепления таково, что соединение будет соответствовать электротехническим параметрам соединения.

Обжим без использования инструмента

При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской). Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.

Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса

Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить

Источники

https://sovet-ingenera.com/elektrika/provodka/kak-soedinit-vituyu-paru-mezhdu-soboj.html
https://o-vitoipare.ru/optovolokno/udlinenija-setevogo-kabelja.html
https://Vpautinu.com/internet/kak-udlinit-kabel
https://ichip.ru/sovety/ekspluataciya/kak-udlinit-internet-kabel-688142
https://nastroisam.ru/kak-udlinit-internet-kabel/
https://WiFiGid.ru/poleznoe-i-interesnoe/kak-udlinit-internet-kabel
https://masterim.guru/sovety/kak-udlinit-kabel-interneta/
https://remontoni.guru/elektrika/obzhim-vitoj-pary-shemy-i-sposoby-podklyucheniya.html

Что нужно для работы

Стоит сказать, что на рынке сетевых устройств можно найти готовые витые пары. Их называют патч-кордами — такие кабели обычно выпускаются по стандартным лекалам и не отличаются большим ассортиментом по размеру или качеству. Тем более, что их не везде можно применить — готовый кабель с коннектором на конце не провести под крышей или через тонкое отверстие без повреждения коннекторов. Более того, готовые провода не могут предложить пользователю тот же уровень качества и стабильности, как у кабеля собственного изготовления. Ведь «для себя» можно выбрать самые лучшие комплектующие. Для создания топовой витой пары понадобится:

Провод. Витая пара делится на категории, которые обозначают максимальные характеристики проводников. Для домашнего пользования выбирают модели категории 5e

Важно, чтобы жилы витых пар были сделаны из меди, а не омедненного алюминия или вовсе, чистого алюминия

Коннекторы. Они также делятся по типу и соответствуют обозначениям, которые применяются к кабелю. То есть, для провода 5e нужны коннекторы 5e. Качественные коннекторы имеют целиком позолоченные контакты – учитываем это при покупке. Потому что бывает бутафория — когда позолота есть только в месте соединения коннектора и контактов в принимающем устройстве.

Кримпер. Выбор инструмента ограничен финансами и фронтом работы. Если необходимо обжать пару проводов в год, можно остановиться на самом простом кримпере. Если сборка витых пар станет работой на каждый день — смотрим получше и подороже.

Нож. Если кримпер не имеет режущих кромок, то можно взять канцелярский или сапожный — любой, которым удобно очистить кабель от внешней оболочки.

Отвертка. Секретный инструмент.

Устройство для проверки. После обжима кабель необходимо проверить на качество сигнала и отсутствие короткого замыкания. Если это промышленные масштабы или, хотя бы, построение серьезной домашней сети — лучше использовать специальный тестер витых пар. Если подключение приставки к интернету — достаточно откатать новый кабель на заведомо рабочих устройствах и убедиться, что все работает.

Порядок действий при обжиме кримпером

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Особенности использования

Как вы могли убедится скотчлоки бывают двух типов. Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

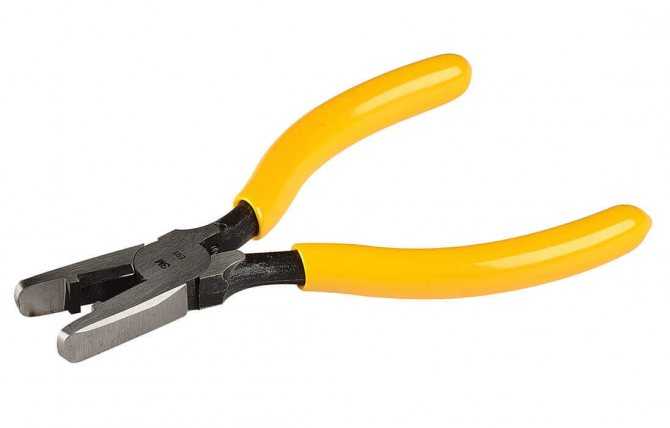

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.

Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.

Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.

Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.

Какие схемы обжима могут применяться

Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.

Прямое подключение (Straight)

Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.

Например:

РС – Router (компьютер – маршрутизатор);
РС – Switch (компьютер – коммутатор);
Router – Switch (маршрутизатор – коммутатор);
Router – SMART TV (маршрутизатор – телевизор)

и другие подобные варианты.

Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.

Принята следующая цветовая схема расположения проводников:

Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.

Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6

Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.

Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.

Перекрестное подключение (Cross-Over)

Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.

Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.

Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.

Остальные провода своих позиций не меняют.

Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…

Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой.

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера.

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

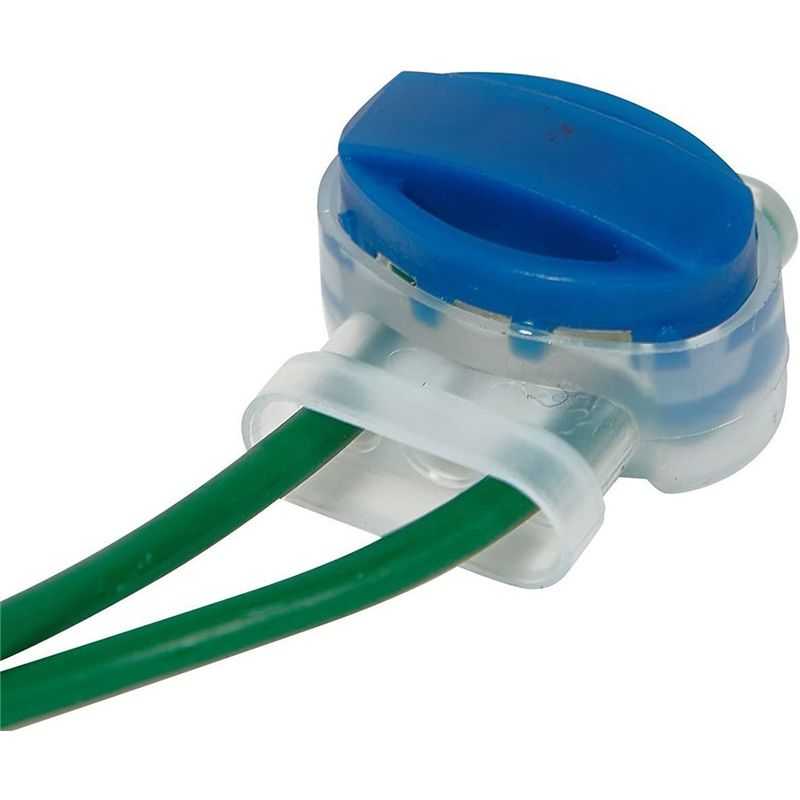

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят.

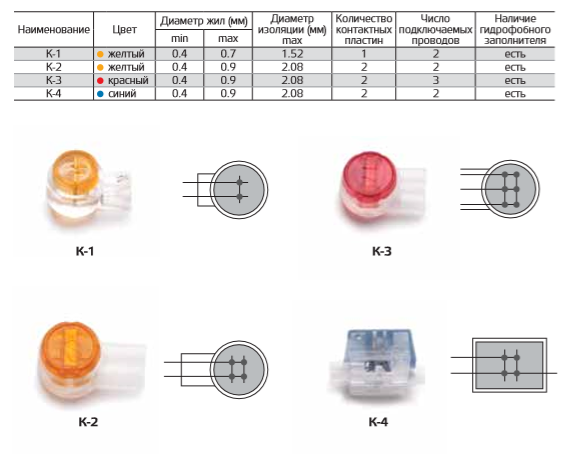

Какие бывают виды скотчлоков

Чаще всего в продаже встречаются соединители трех основных типов: проходные, тупиковые и Т-образные. Исходя из названия каждой группы, легко получить представление о внешнем виде и методе соединения кабельных жил, функционале каждого изделия. Тупиковые и Т-образные модели используются в местах, где требуется поворот под определенным углом. Т-образные модели позволяют также выполнить боковой отвод от провода, без разрыва основной линии.

Исходя из количества соединяемых проводов, бывают модели для двух, трех и четырех проводов. Двойные клеммники используются для соединения кабелей в месте разрыва, тройные – для разветвления. Соединители с четырьмя входящими отверстиями используются для подпараллеливания основной линии.

Еще один критерий выбора соединителя – наличие защитного геля. Согласно рекомендациям, специалистов, независимо от типа электротехники, лучше всего использовать модели с защитным гелем, обеспечивающие надежное и долговременное функционирование, а также защищенное от попадания влаги и загрязнений.

По типу открывания различают два вида скотч-локов – так называемые «чемоданные» (открываются наподобие чемоданной крышки) и неоткрывающиеся (после того, как жилы вставлены, нужно нажать на крышку, в результате чего произойдет разрез изоляции). Контакты в обоих модификациях выполнены по одной технологии, особых отличий в процессе пользования нет.

Для удобства электриков, продаются специальные зажимы для нераскрывающихся скотчлоков. По внешнему виду они напоминают обычные плоскогубцы без перфорации на рабочих поверхностях. Такие зажимы могут быть заменены стандартными плоскогубцами без потери в качестве. Некоторые изделия можно зажать просто пальцами.

Удобнее всего подключать влагозащищенные соединители с гелем. В них вставляют не оголенные жилы. Достаточно просто ровно обрезать концы, и вложить их в раскрытый скотчлок. За счет геля, провода надежно фиксируются внутри. Если же используется скотчлок без геля, фиксация жил может быть ненадежной, в таком случае рекомендуется дополнительно укрепить соединение.

Производители не рекомендуют использовать провода сечением ниже или выше заявленного для конкретной модели. В первом случае не будет достигнут требуемый уровень фиксации, во втором – могут повредиться несущие жилы, из-за чего возможно возникновение проблем, вплоть до короткого замыкания. Еще одна особенность клеммников такого типа – запрет на использование их на алюминиевой проводке. Из-за того, что алюминий обладает повышенной текучестью, контакт в месте соединения не может быть качественным, и со временем ослабевает.
