Как правильно проверить проводку в автомобиле мультиметром

Что это?

Под диагностикой электрики автомобиля понимают исследование машины аттестованным специалистом на предмет работоспособности элементов электрики.

О том, что пора проверить электрику машины говорят такие признаки:

• Запах гари в салоне.
• Неполадки в АВS-системе.
• Аккумулятор стал быстро разряжаться.
• Есть проблемы с запуском мотора.
• Лампочки плохо работают или не работают совсем.

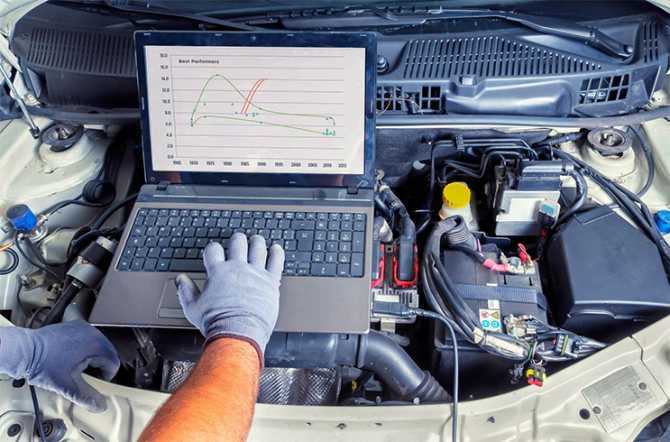

Выполняется диагностика при помощи специального оборудования. Главным инструментом мастера считается сканер, который считывает код неисправности и выдает сообщение о типе поломки.

Некоторые узлы достаточно просто осмотреть, чтобы определить их работоспособность. Иногда для диагностики приходится проводить демонтаж. В этом случае обследование электрики будет включать в себя целый ряд тестов.

Мастер во время полной диагностики проверяет:

1. Проводку.
2. Генератор.
3. Датчики.
4. Стартер.
5. ABS систему.
6. Подушки безопасности.
7. Предохранители.

Также исследуются аудиомагнитолы, системы климат-контроля, мультимедийные центры, парктроники.

По времени диагностика электрики занимает от 15 минут до 1-3 часов. Все зависит от проблемы и необходимости демонтажа отдельных элементов транспорта. При активной эксплуатации машины проверку электрики рекомендуется проводить раз в год.

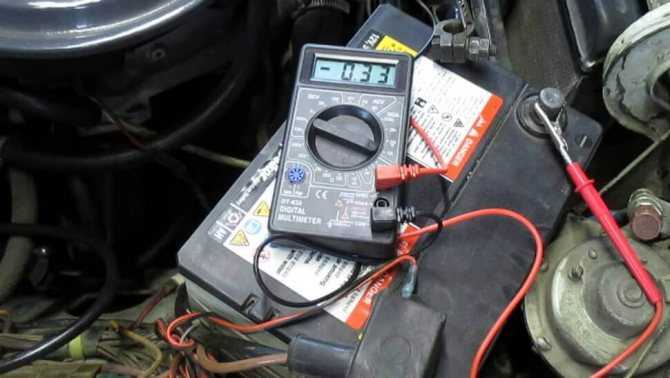

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

• Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла – аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
• Убедитесь, что дополнительная подсветка, магнитола отключены.
• Снимите «минусовую» клемму с АКБ.
• Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора – прибор покажет значение тока утечки.

Нормальный показатель – 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму – вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

• аккумулятор;
• датчики;
• высоковольтные провода;
• генератор.

Каждый элемент можно проверить с помощью мультиметра.

Технологическая инструкция АВТОВАЗа

Ниже представлены общие методы проверки целостности электрических цепей, проверки на наличие замыканий с использованием омметра и вольтметра.

Проверка целостности электрической цепи

Потеря целостности электрической цепи может быть вызвана следующими причинами:

• отсоединение колодки жгута;
• слабое соединение колодки жгута;
• загрязнение, окисление, коррозия контактов;
• деформация контактов;
• повреждение провода.

Проверку целостности цепи выполнять в следующей последовательности:

1. Отключить клемму провода «массы» от аккумуляторной батареи.
2. Визуально проверить, что колодки жгута подключены с обеих сторон электрической цепи, замки фиксаторов защелкнуты.
3. Разъединить колодки, проверить визуально контакты на наличие грязи, коррозии, деформации.
4. Подергивая за провода рядом с колодкой, убедиться, что провод и клемма крепко обжаты, что клемма зафиксирована внутри колодки.
5. С помощью щупа заданного диаметра и длины, соответствующего размеру контакта в ответной колодке, убедиться, что клеммы жгутовых колодок обеспечивают надежное соединение (клеммы не утоплены в колодке, щуп плотно входит в клемму).
6. С помощью омметра измерить сопротивление цепи между колодками. Сопротивление исправной цепи должно быть менее 1 Ом. Чтобы избежать повреждения клемм, для измерений допускается использовать щупы заданного диаметра, соответствующие размеру контактов в ответных колодках.

Проверка замыкания цепи на «массу»

Проверку выполнять в следующей последовательности:

1. Разъединить колодки с обеих сторон электрической цепи.
2. Пробник, одним концом соединенный с «+» аккумуляторной батареи, подключить к клемме проверяемой цепи. Если пробник светится, значит, проверяемая цепь замкнута на «массу».

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Проверка замыкания цепи на бортовую сеть

Проверку выполнять в следующей последовательности:

1. Отсоединить колодку с одной стороны электрической цепи.
2. Пробник, одним концом соединенный с «массой», подключить к клемме проверяемой цепи. Если пробник светится, значит, проверяемая цепь замкнута на бортовую сеть.
3. Присоединить отсоединенную колодку.
4. Отсоединить колодку с другой стороны электрической цепи. Выполнить проверку 2.

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

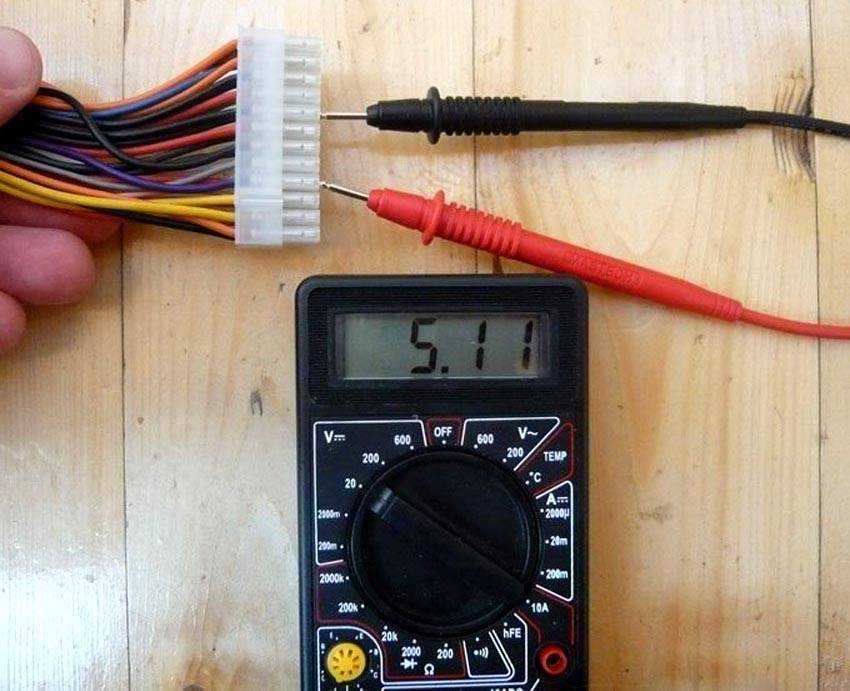

Измерение напряжения на контактах жгута проводов

Проверку выполнять в следующей последовательности:

1. Отсоединить колодку с одной стороны электрической цепи.
2. Плюсовой шнур вольтметра подключить к клемме проверяемой цепи, минусовой к «массе» автомобиля. Фиксировать значение напряжения.

Чтобы избежать повреждения клеммы, плюсовой шнур вольтметра должен иметь щуп заданного диаметра, соответствующий размеру контакта в ответной колодке.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

+13

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Короткое замыкание, методы его поиска

Рассмотрим случай, когда у вас перегорает предохранитель. Существует несколько видов короткого замыкания, в первом случае у вас предохранитель сгорает моментально, сразу после его установки в блок предохранителей или в течении короткого промежутка, в считанные моменты после установки, но не моментально.Это означает, что в первом случае, проводник по которому идёт «плюс» имеет прямой непосредственный контакт с «массой» корпусом автомобиля, такой вариант немного проще в поиске неисправности. Всегда труднее выявлять причину неисправности, когда она слабая или имеет спонтанный характер, склонность то к появлению, то к исчезновению.

При поиске короткого замыкания, самое главное определить на каком участке цепи происходит замыкание. Рекомендую вам при поиске вооружится контрольной лампочкой, длинным куском провода, книгой или электрической схемой с электрооборудованием вашего автомобиля. Если у вас перегорает предохранитель, значит короткое замыкание расположено на участке цепи от блока предохранителя к тому устройству которое запитывается от этого предохранителя.

Как правило само короткое замыкание происходит или на пути к этому устройству в проводке, в местах соединения проводки с этим устройством или в самом устройстве. Таким образом определив номер предохранителя, посмотрите, за какие цепи отвечает этот предохранитель и по возможности отключите все потребители электроэнергии в местах где проводка подходит к ним.

Я написал «по возможности», потому что не все потребители электроэнергии легко доступны, а многие расположены в местах, где эту процедуру сможет произвести только специалист или человек уже сталкивавшийся с этим. Например: если вы определите что у вас замыкание в цепи указателей поворотов или аварийной сигнализации автомобиля ВАЗ 2105, нужно будет отсоединить штекерную колодку от выключателя аварийной сигнализации, которая расположена справа на рулевой колонке, если при её отключении и установлении предохранителя, короткое замыкание пропадает, нужно идти дальше по проводке, а реле указателей поворотников и аварийной сигнализации, расположено под приборной панелью, снять которую в одиночку я вам не советую, если у вас такого опыта не было.

Выше я советовал при поиске воспользоваться контрольной лампочкой и куском провода, сейчас поясню зачем. Как мы определили короткое замыкание — это когда проводка или какая то часть устройства, соединяется или имеет контакт с массой автомобиля, делаем цепь соединяя длинный провод с «плюсом» аккумулятора и контрольной лампочкой, впрочем это может быть просто контрольная лампочка с длинной одной частью. При поиске короткого замыкания аккумулятор у вас должен быть отсоединён, но в данном случае, вам нужно будет полностью всё отсоединить от «плюса», а масса «минус» должна быть подсоединена к автомобилю.

Подсоединяем второй вывод нашей контрольной лампы к блоку предохранителей, соединяем его с местом, откуда выходит этот самый образовавшийся минус, так как при вставке предохранителя он у нас сразу перегорает, значит на одном выходе образуется минус, а на второй как и положено подходит положительное напряжение. При подсоединении лампочки на этот вывод, она у нас в случае короткого замыкания, сразу ярко загорится, теперь будем по схеме отключать все потребители электроэнергии, которые запитаны на этот предохранитель. И будем наблюдать за поведением лампочки, за тем как она горит, как только мы отсоединим устройство, дающее короткое замыкание, лампочка должна или погаснуть или тускней светить, что будет соответствовать тому, что мы нашли причину короткого замыкания.

Поиск короткого замыкания процесс требующий очень большого внимания, проблемы которые может нанести эта неисправность может оказаться глобальной в прямом смысле слова! Доверьтесь в решении этого вопроса лучше специалистам. Сгоревшая машина, не окупит ваших амбиций, или само мнения, что я сам всё исправлю!

Как обнаружить неисправность

Если что-то из электрических приборов или исполнительных механизмов перестает работать, то не стоит спешить с его заменой. Нельзя исключать, что причина отказа скрыта в нарушении работоспособности проводки, и установка нового оборудования проблему не решит.

Любая заводская инструкция к автомобилю рекомендует начинать поиски причины неисправностей с прозвона электрических проводов, соединяющих данный прибор или механизм с другими компонентами.

Для этого необходимо вооружиться:

1. мультиметром;
2. либо сигнальной лампой на 12 Вольт с соединительными проводами.

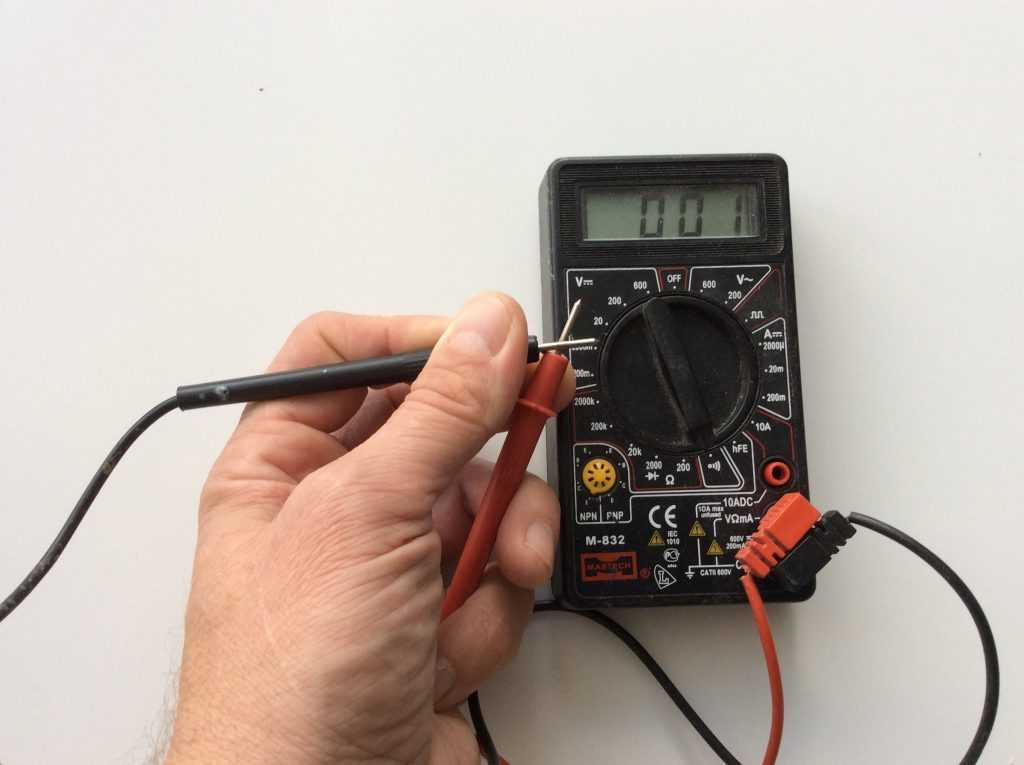

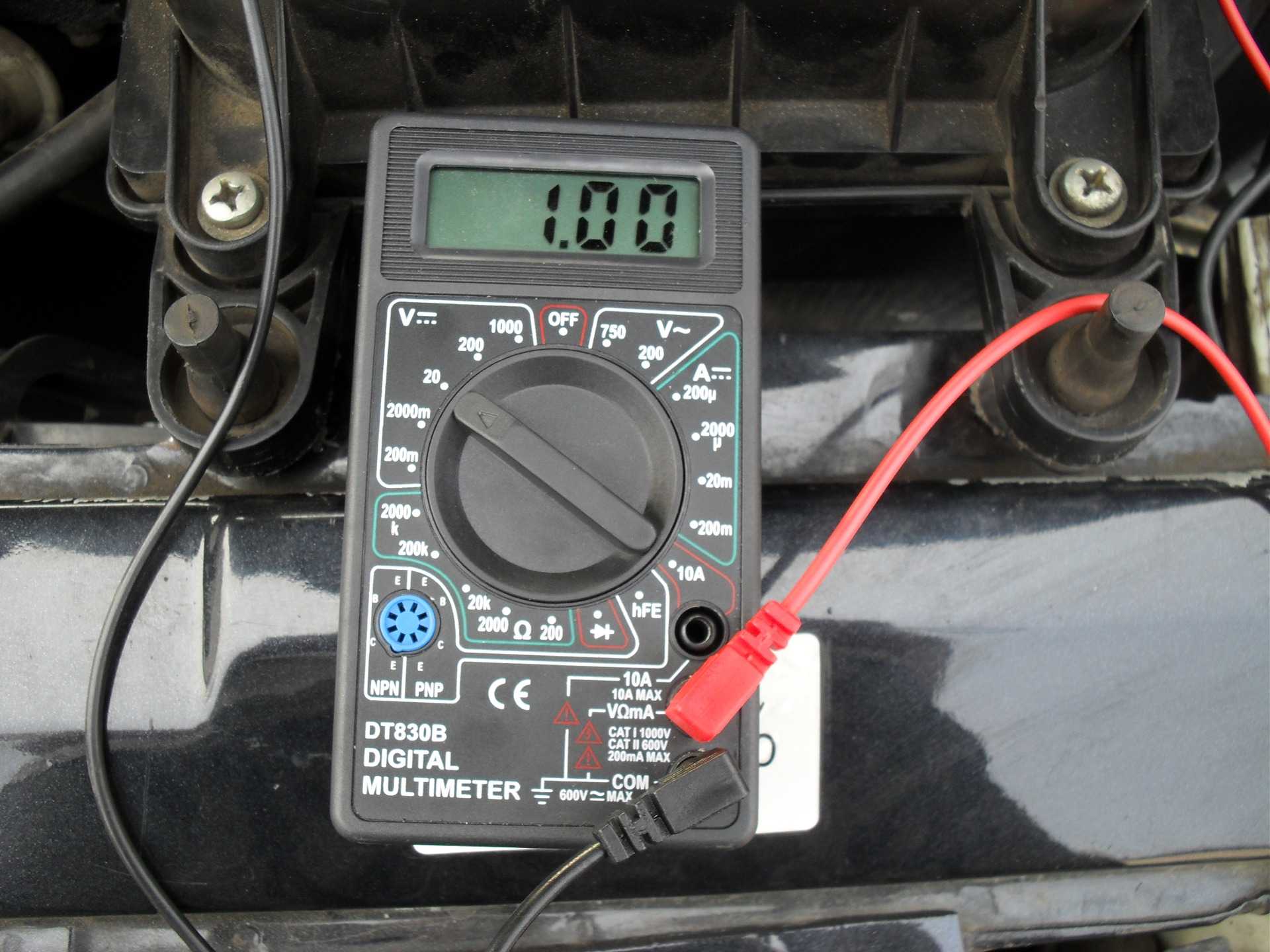

Порядок работы с мультиметром

На видео в этой статье вы сможете увидеть некоторые моменты работы с измерительной аппаратурой при проведении работ по обнаружению поломок в бортовой электросети. А основным инструментом любого автоэлектрика был и остается многофункциональный цифровой прибор – мультиметр. (См. также статью Схема электропроводки ВАЗ 2105: описание.)

Справочно: Мультиметр представляет собой универсальное устройство, одновременно объединяющее омметр, амперметр и вольтметр. За измерение напряжения бортовой цепи отвечает вольтметр, силу тока измеряет амперметр, а сопротивление соответственно определяет омметр.

Проверка напряжения

Итак, если в автомобиле один из электронных компонентов перестал работать, то первым делом нужно осуществить проверку напряжения электрической цепи, которая соединяет его с другими устройствами. (См. также статью Схема электропроводки Газель: как установить.)

• Переключаем мультиметр в режим вольтметра;
• Подсоединяем один из щупов прибора к отрицательной клемме аккумулятора (если проверяемое устройство находится под капотом) или к массе автомобиля, стараясь выбрать место на кузове с хорошим контактом;
• Второй щуп подключаем к подающему проводу в проверяемой цепи, предварительно сняв его с клеммы устройства или прибора.

Если на табло появится значения – напряжение в проводе присутствует и сам провод исправен. Проделываем операцию с другими проводами, и когда обнаружим точку, где напряжение в сети отсутствует, определяем, что источник неисправности расположен в этом отрезке.

Обратите внимание! В некоторых электрических цепях автомобиля напряжение присутствует только тогда, если ключ в замке зажигания установлен в определенное положение

Поиск короткого замыкания

Данная процедура характерна таким моментом, как полное отсутствие напряжения в цепи.

1. извлекается плавкий предохранитель, отвечающий за проверяемую цепь;
2. мультиметр переводится в режим вольтметра;
3. один из щупов подключается к клеммам подключения предохранителя в тот момент, когда все остальные приборы и оборудование этой цепи обесточены;
4. пошевелите провод – если на экране будут появляться значения, значит провод закорачивает.

Обратите внимание! Чаще всего это происходит с проводкой в местах, где протерлась изоляция. Подобный тест на поиск короткого замыкания можно осуществить с любым другим элементом цепи, в т.ч. с выключателями

с выключателями.

Проверка качества заземления

Поскольку подавляющее большинство автомобилей имеет однопроводную схему электропроводки, и «-» все электрическое оборудование получает через металлический корпус авто, качество заземления приборов и механизмов играет решающую роль.

Но в процессе эксплуатации, детали корпуса:

и у электрооборудования, подключенного к корпусу, теряется электрический контакт, они начинают работать с перебоями. Чтобы убедиться в их исправности, следует провести проверку надежности заземления.

Алгоритм проверки надежность подключения электрооборудования и других элементов к массе автомобиля будет следующим:

1. Отсоединяем аккумуляторную батарею и подсоединяем один из проводов мультиметра к массе автомобиля;
2. Второй провод подсоединяем к точке заземления или к соединению, которое мы проверяем;
3. Если на экране будут появляться значения, сверьте их с заводскими параметрами, и если они близки – значит заземление в порядке.

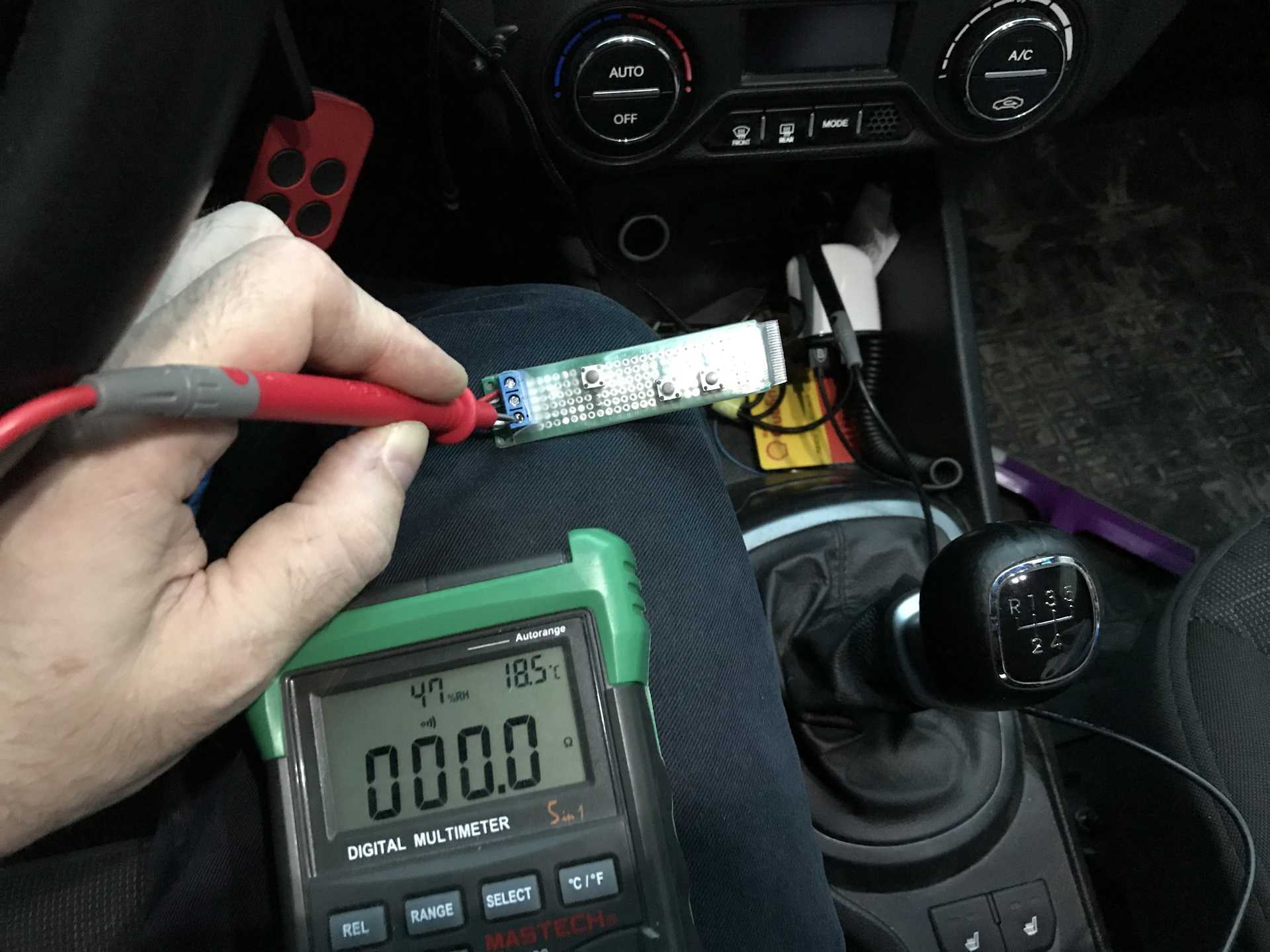

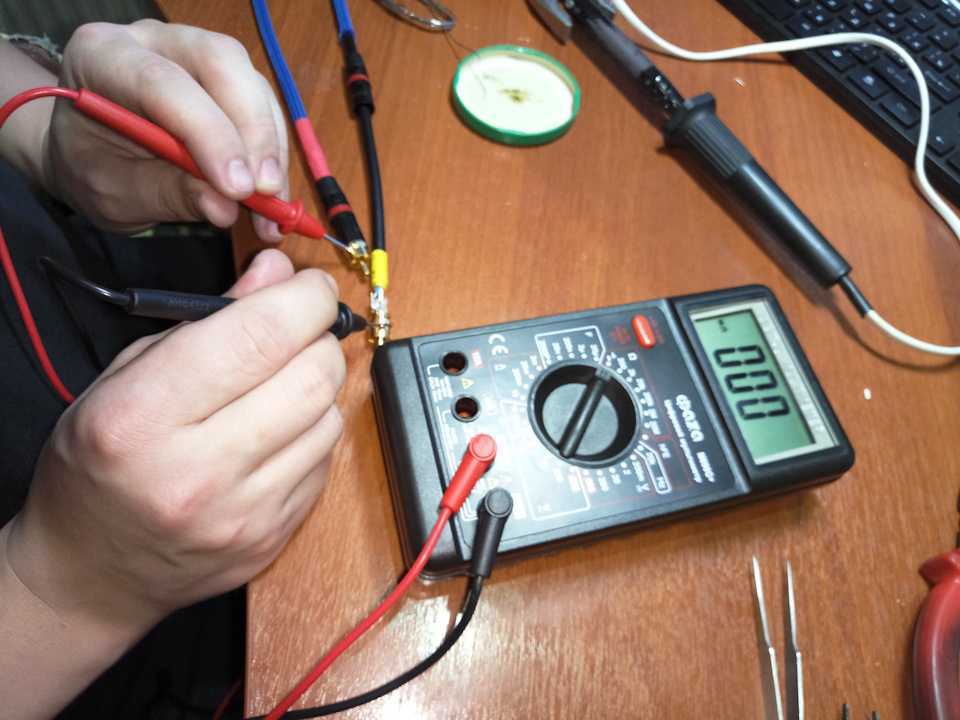

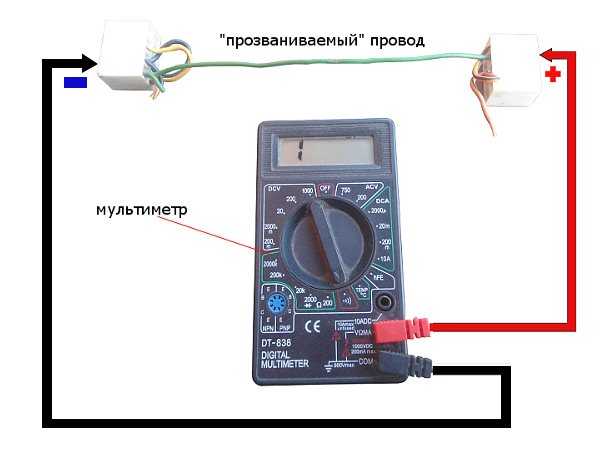

Проверка целостности цепи

Данная процедура необходима для того, чтобы владелец автомобиля определить, все ли в порядке с проводкой и нет ли в цепи разрыва.(См. также статью Схема электропроводки Нива Шевроле.)

Порядок действий следующий:

1. Отключите напряжение от цепи, вытащив плавкий предохранитель или отключив клемму на АКБ;
2. Проверьте электрическую цепь на целостность, присоединив к ее концам щупы мультиметра;
3. Затем подсоедините один из щупов к массе автомобиля;
4. Если на экране появятся значения – разрывов в цепи нет;
5. Если экран остается статичным – где-то в электроцепи есть разрыв.

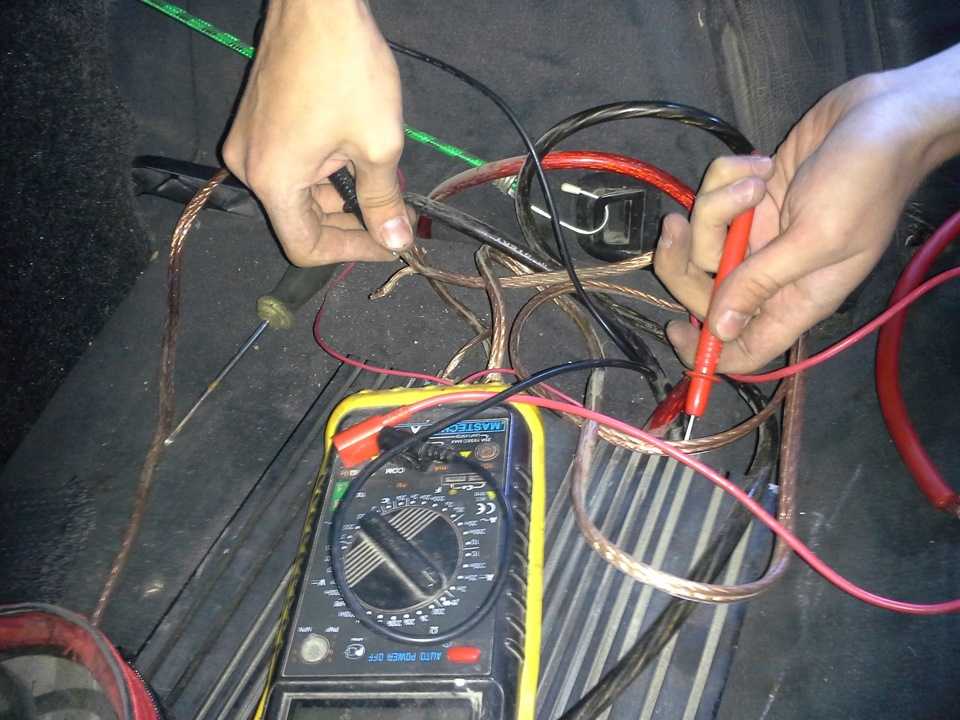

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

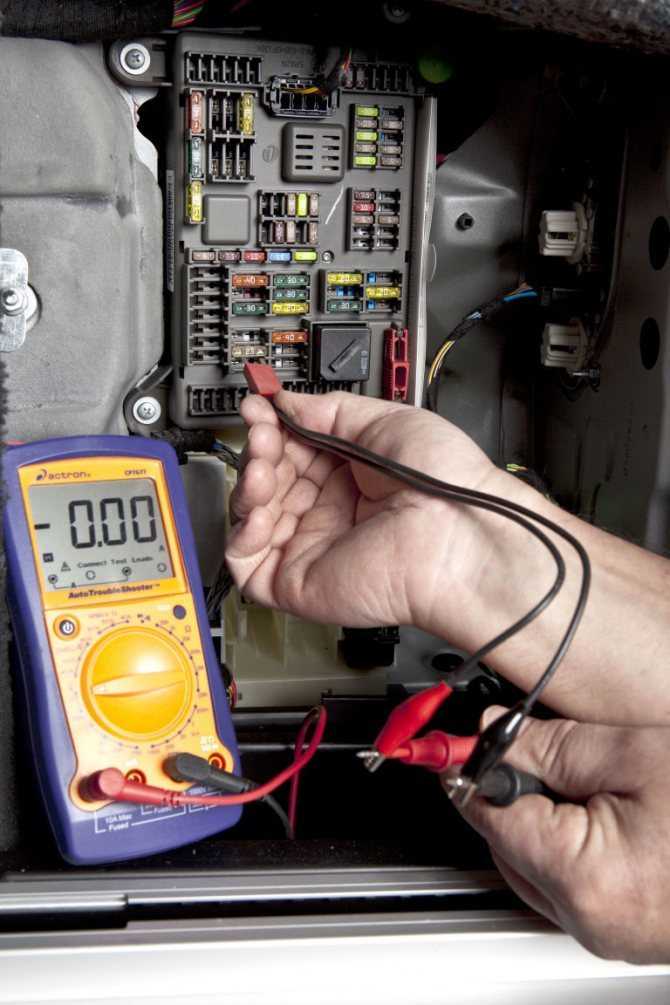

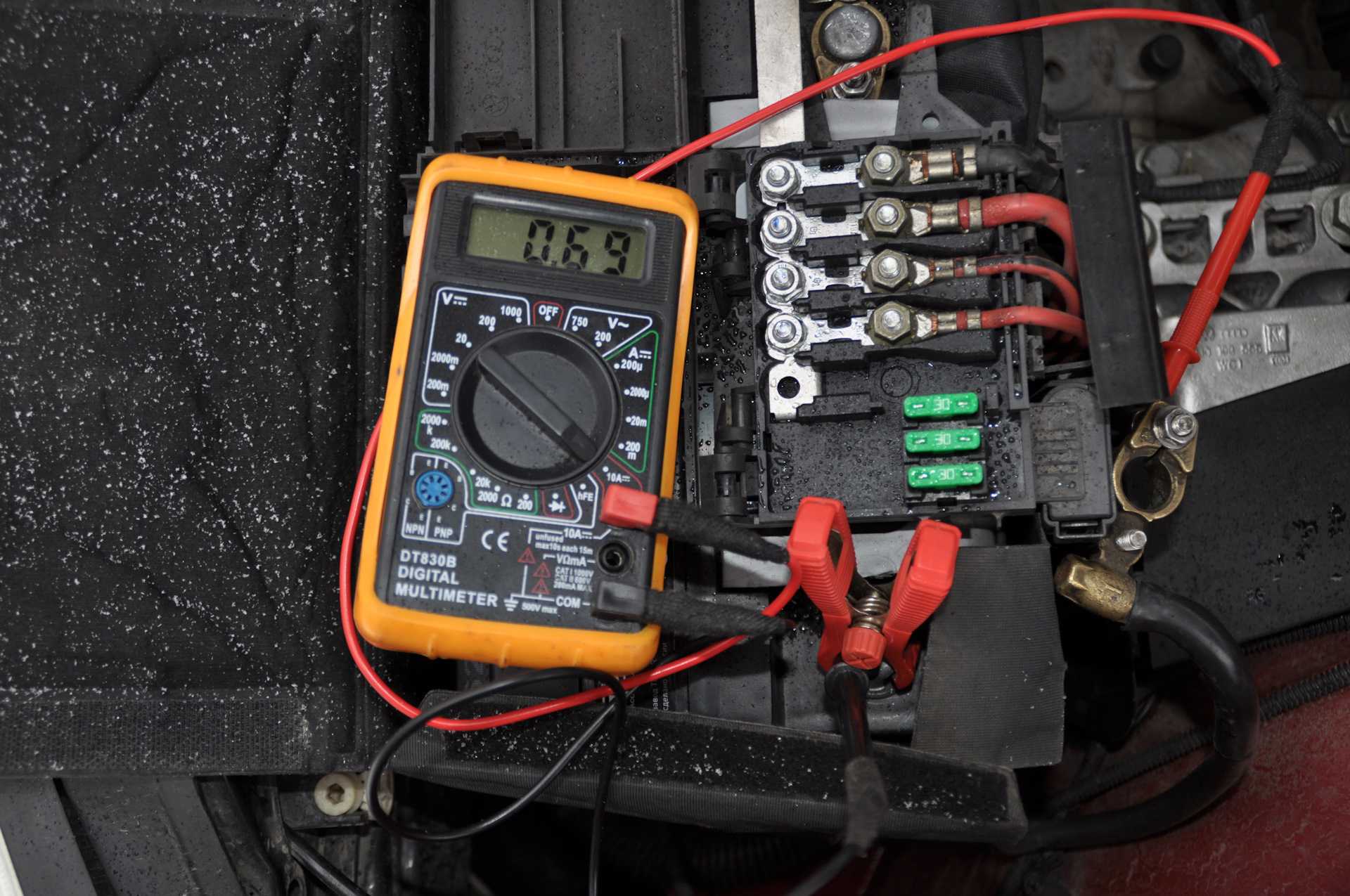

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

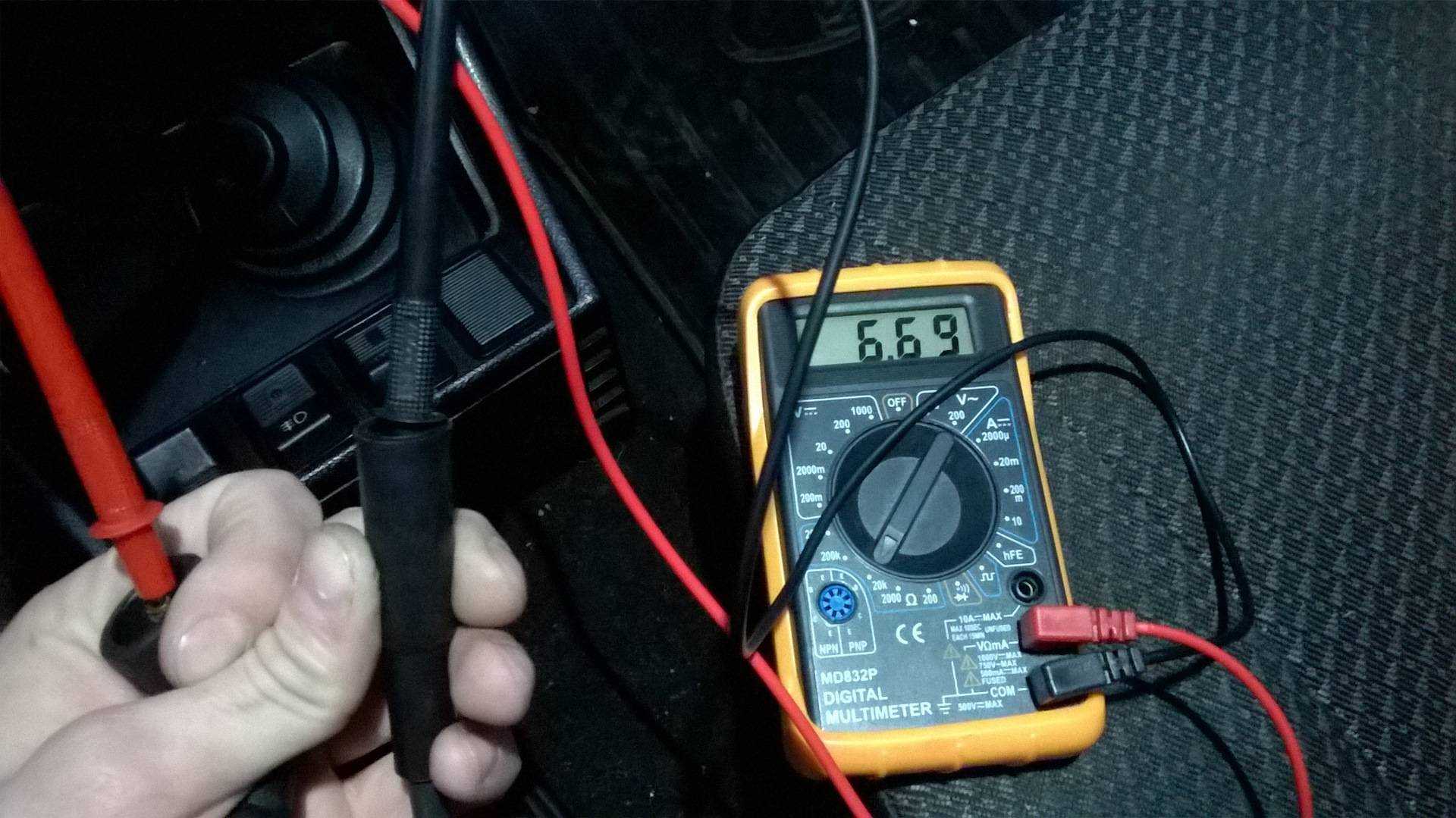

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

• Установить мультиметр в режим вольтметра.
• Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
• Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

• Потребителя – электрооборудования, устройств, предохранителей, блоков.
• Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Читать дальше: Трансмиссионное масло для мотоблока нева мб 2

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

1. Отключение АКБ.
2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей – одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.

Находим обрыв или замыкание

Поиски «коротыша» рекомендуется начинать с проверки всех предохранителей и реле. Если проблема присутствует, то один из этих элементов должен сгореть.

В случае обнаружения такого «слабого звена» следует выяснить его предназначение и принадлежность к конкретному узлу. Именно на нем и нужно сконцентрировать максимум внимания, визуально изучив все провода, которые идут оттуда к блоку предохранителей.

Если такой способ не дает нужного результата, то лучше обратиться к помощи мультиметра. Этот прибор дает возможность измерить сопротивление. Для проверки нужно перевести его в соответствующий режим.

Делать это нужно, придерживаясь такого алгоритма:

1. Вначале нужно отключить плюсовой провод проверяемого узла от блока предохранителей.
2. Подключить красный щуп тестера к этому кабелю, а черный – на массу.
3. Посмотреть на показания. Отсутствие короткого замыкания будет подтверждать единица. В противном случае показания будут стремиться к нулю.

Точно так же можно проверить автомобиль на утечку электрического тока, определив наличие или отсутствие контакта. Для этого тестер требуется подключить к двум контактам, которые можно заподозрить в обрыве. Результаты измерений интерпретируются подобным образом.

После нахождения проблемного участка проводки, нужно его восстановить. Главное – не скручивать оборванные провода руками. Лучше использовать паяльник и специальную термическую усадку. Компоненты проводки перед ремонтом следует зачистить. Перед подключением аккумуляторной батареи и нового предохранителя нужно обязательно лишний раз проверить отремонтированную проводку с помощью тестера.

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.

Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Классификация по материалу изоляции

Дешевый вариант изготовлен из поливинилхлорида. Диапазон рабочих температур такого исполнения варьируется в высоких пределах: от -20*С до +120 *С. Защита, которая сделана из эластомеров, очень устойчива к воздействию агрессивных сред. Отличается расширенным диапазоном значений рабочих температур, который составляет -30 до +180 *С, что значительно превосходит бюджетный вариант исполнения. Самыми дорогими и надежными в эксплуатации являются кабели на основе силиконовой изоляции, которая является долговечной и выдерживает температурное воздействие от -50 до +250*С.

Читать также: Шланг для подключения газа к плите

Как найти короткое замыкание в автомобиле

Короткое замыкание в машине (или «коротыш» на сленге электриков) – вещь очень серьезная. Большинство самостоятельных возгораний автомобилей происходит именно из-за них. Как же найти короткое замыкание проводки в авто?

Узнать о коротком замыкании не сложно. Если все прошло штатно, то при возникновении замыкания сгорает предохранитель и перестает работать соответствующая электрическая цепь. Питать она может что угодно от фар до часов в салоне. В поисках неисправности обычно первым делом проверяют предохранитель и, если он перебит, вставляют новый, с таким же номиналом. Если новый предохранитель постигла та же участь – значит в машине короткое замыкание.

Поиск замыкания в проводке производится методом исключения и представляет собой весьма муторное занятие. Смысл его заключается в отключении разных потребителей электричества на соответствующей электролинии (узнать, что именно на ней запитано можно из электросхемы автомобиля) и в проверке целостности проводов. Проверить провода, проходящие, например, под торпедой

, легко и просто не получится, поэтому начинать нужно именно с исключения потребителей. На провода же переходим, после того, как убедимся, что в «коротыше» не виноваты потребители.

Чтобы найти некое устройство (например, магнитолу), имеющее внутри себя короткое замыкание, нужно, чтобы электролиния была под напряжением. Как это сделать, ведь предохранитель тут же сгорает? В этом и есть весь секрет поиска коротких замыканий в автомобиле!

Перед тем, как приступить к поиску, нужно включить в электролинию собственный мощный потребитель электричества. Это нужно для того, чтобы понизить высокий ток короткого замыкания и не допустить возгорания проводки.

Для поиска короткого замыкания в автомобиле можно использовать обычную лампу головного света

Сделать это проще всего при помощи обычной лампы головного света на 55 Ватт, включенной вместо предохранителя. То есть нужно взять лампочку, подключить к ее выводам два провода с заранее обжатыми на них клеммами (Почитайте, как обжать клемму на проводе в автомобиле

) и другие концы проводов включить вместо предохранителя. Подключаться нужно через клеммы, то есть надежно. Если предохранители современные «флажковые», то на проводе следует обжатьклеммы типа «папа» . В блоках предохранителей классических моделей АвтоВАЗа эти клеммы не подойдут, в них, подключаться проще прямо к «лапкам», удерживающим предохранитель, надевая на нихклеммы типа «мама» . Подключение должно быть последовательным, то есть ток должен проходить через лампочку.

Лампу нужно расположить так, чтобы ее было видно. В момент включения в электролинию с коротким замыканием, она зажжется на полную мощность, как в фаре. Яркое свечение подтверждает наличие «коротыша». И теперь, при отключении различных устройств, включенных в линию, нужно дождаться, чтобы лампочка «притухла». Это произойдет при исключении оборудования, вызвавшего замыкание, из линии и большого снижения силы тока до нормальных значений. Если, при отключении, скажем регулятора подсветки приборов лампа начала светиться еле-еле, значит, вы устранили причину «коротыша», который произошел внутри регулятора.

Другое дело, если уже все потребители исключены из линии, а лампа продолжает светиться в полный накал. Это означает, что короткое замыкание произошло не в каком-то потребителе, а в проводке. Например, из-за повреждения изоляции провода.

Такой расклад гораздо сложнее, потому что, чтобы просмотреть всю электролинию, скорее всего, придется разбирать салон, снимать различные панели, а то и торпеду. Однако если воспользоваться мультиметром, то можно промерять доступные участки электролинии на предмет большого тока, тем самым сужая круг поисков. Если вы не сильно владеете данным инструментом и не «на ты» с электричеством, лучше доверить это дело электрикам. Причем не обычным, а автоэлектрикам, потому что кроме непосредственно поиска замыкания, человек должен еще уметь разбирать и собирать разные части машины.

Найдя устройство, вызвавшее короткое замыкание, можно попробовать его починить. Но лучше заменить новым – с замыканиями шутки плохи. Если предохранитель по какой-то причине выдержит проходящий ток и не сгорит, произойдет возгорание проводки и сгорит весь автомобиль.

Чтобы этого не допустить, нужно знать, как выбрать предохранители для автомобиля

,причины короткого замыкания в автомобиле , а при самостоятельном электромонтаже обязательно знать,как пользоваться изолентой .

Мультиметр и аккумулятор

Бывает, что очевидна некорректная функциональность АКБ. На помощь и здесь приходит мультиметр. Взяв его в руки и настроив на замеры тока, необходимо:

сначала отключаем одну клемму, затем подключаем контакт красного цвета к плюсовому значению. Соответственно, черный идет на минус. Нормальным показателем напряжения считаются показатели от 12,4 до 12,8 V.

Помните! Замеры выполняются не раньше, чем через час после того, как мотор выключен.

еще нужно замерить напряжение под нагрузкой. Имеется ввиду она должна равняться цифре, большей емкости в два раза.

Это означает, что, если емкость составляет допустим семьдесят пять A/час, соответственно нагрузка должна быть сто пятьдесят ампер. Проседание напряжения ниже девяти говорит о неисправности батареи. Также это может свидетельствовать о недозаряде аккумулятора. Когда отключите нагрузку, обычно напряжение приходит в норму в течение семи секунд.

Кстати, диагностику проводки лучше осуществлять, вооружившись схемой электрооборудования своего авто.
