Условия хранения
При строительстве крупных объектов возникает необходимость приобретения больших объемов строительных материалов. Это в полной мере касается и кабельно-проводниковой продукции. Такое количество кабеля необходимо правильно разместить и обеспечить условия хранения. С этой целью осуществляется оборудование специальных кабельных площадок или мощных стеллажей, обеспечивающих размещение кабельных барабанов в несколько ярусов.
В первую очередь необходимо определиться с местом, сроками и условиями хранения кабельной продукции. Эти параметры тесно связаны между собой. Например, максимальный срок хранения кабелей на открытых площадках составляет 2 года. Хранение под навесами достигает 5 лет, а в помещениях складов – 10 лет.
Кабель ВВГ поставляется намотанным на деревянные или металлические барабаны. Нужно обязательно проследить за ровным и плотным наматыванием рядов. Расстояние до края барабана от верхнего ряда витков составляет для многожильных кабелей – 100 мм, для одножильных кабелей – 50 мм.
Нижний конец должен быть выведен наружу сквозь отверстие и закреплен с помощью листовой жести. Верхний конец закрепляется на внутренней щеке барабана. На каждый конец устанавливаются термоусадочные колпачки – влагозащитные каппы. При наличии металлической оболочки концы кабеля просто запаиваются или обматываются изолентой ПВХ. Температура хранения должна находиться в пределах, указанных изготовителем. В противном случае, пластиковая или резиновая изоляция приобретет хрупкость и потеряет свои качества.
Не допускается хранение барабанов в лежачем положении. Они устанавливаются для хранения строго на ребро. С этой целью на боковую часть наносятся соответствующие надписи и другая необходимая информация, касающаяся условий хранения. Запрещается ремонтировать барабан гвоздями или скобами, поскольку это может привести к повреждению кабеля. Нельзя использовать неисправные барабаны для транспортировки, нужно обязательно выполнить перемотку на исправный барабан.
Транспортировка барабанов путем перекатывания разрешается лишь на незначительные расстояния от 50 до 100 м, в зависимости от требований производителя. Поверхность для перемещения должна быть ровной.
Обзор марок в плоском и круглом исполнении
Производители выпускают большое количество электрических кабельных изделий в круглом и плоском исполнении. Все они выполняют различные функции и применяются при различных способах укладки, условиях эксплуатации, мощности и вида потребителей. Кратко рассмотрим некоторые из них.
Круглые кабели

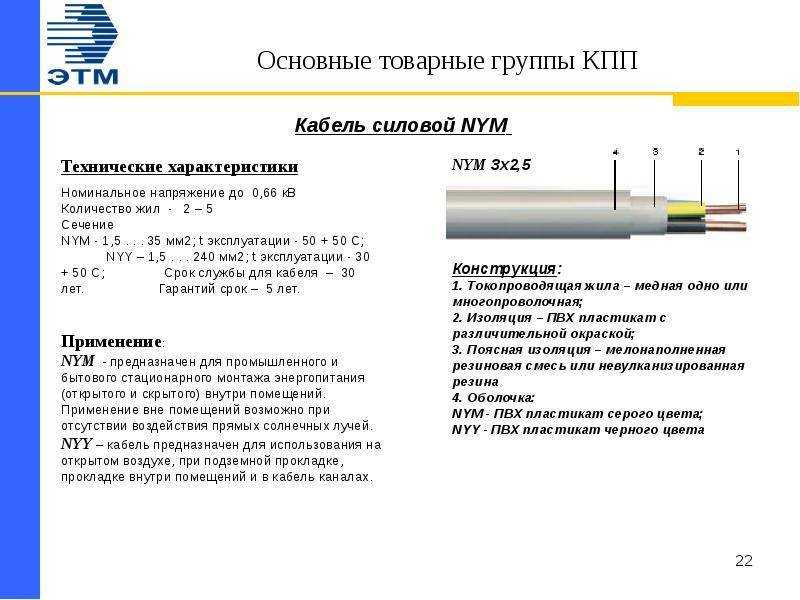

NYMнг(А)-LS – круглый силовой кабель с медными жилами и негорючей ПВХ изоляцией. Имеет под общей оболочкой пониженной пожароопасности заполнение из невулканизированной резины. Предназначен для передачи электрической энергии к стационарным установкам в сетях с переменным напряжение до 0,66 кВ. Кабель выполнен по немецкой технологии и стандартам, не распространяет горение при групповой прокладке и имеет пониженное дымо- и газовыделение (Low smoke).
АВВГ
– силовой кабель в круглом исполнении, который имеет токоведущие жилы из алюминия, а изоляцию и оболочку из поливинилхлорида. Применяется для передачи электрической энергии в сетях с напряжением 0,66 и 1 кВ и подключения неподвижных потребителей бытового или промышленного назначения. Может прокладываться без ограничений по разности уровней кабельных трасс, а также на вертикальных участках.
ВБбШв
– круглый силовой бронированный кабель, который имеет медные жилы, изоляцию из поливинилхлорида. Броня кабеля выполнена из стальных оцинкованных лент и не имеет подушки (под броней). Общая изоляция выполнена из выпрессованного защитного шланга. Применяется в сетях до 1 кВ для подключения стационарных электроустановок без ограничения по разности уровня по трассе прокладки.

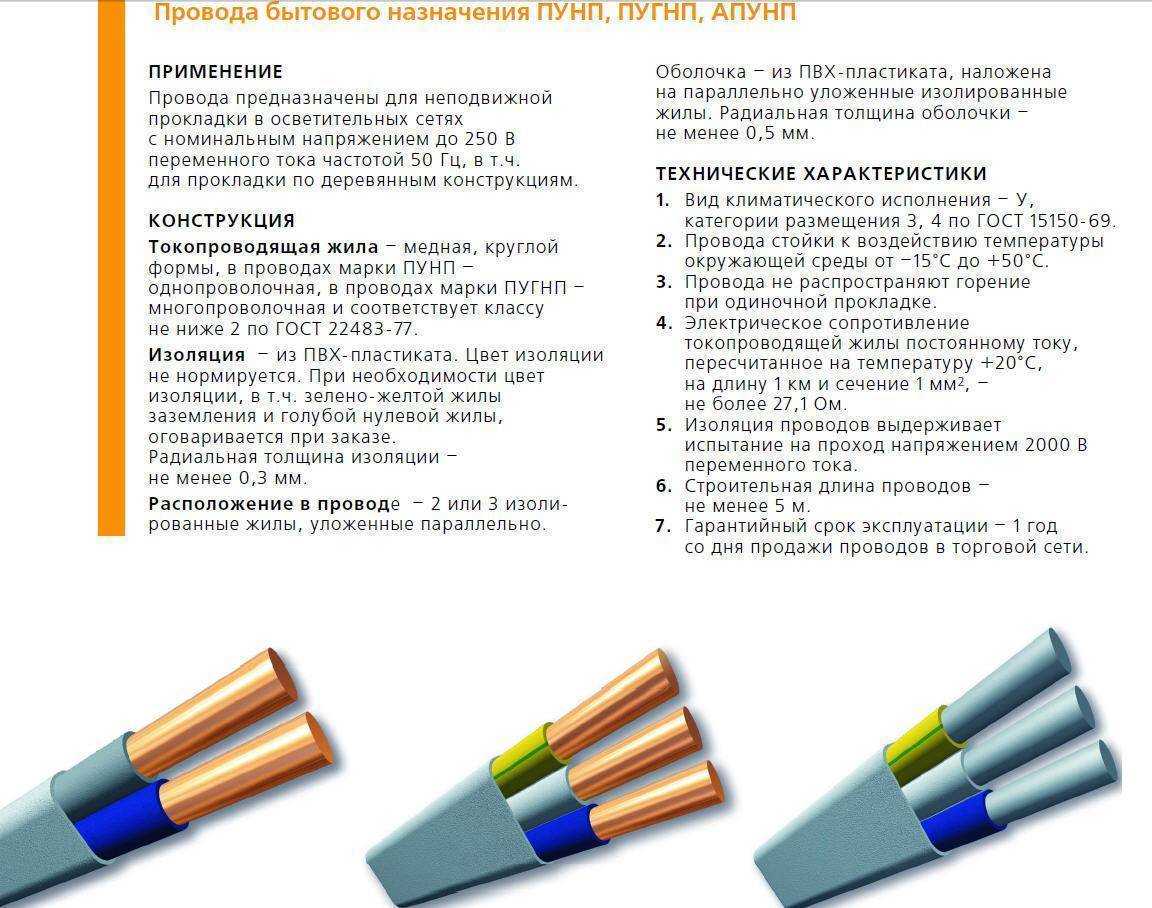

Плоские кабели
ШВВП
– плоский гибкий шнур с медной или медно-луженой жилой с изоляцией и оболочкой из ПВХ пластиката. Такое изделие применяется в сетях 220/380В для подключения светильников, бытовых приборов небольшой мощности и радиоаппаратуры, а также изготовления удлинительных шнуров для жилых зданий.
ППВ
– плоский провод, который имеет разделительные перемычки между жилами. Не имеет общей изоляции для жил и может быть, как с медными жилами (ППВ), так и с алюминиевыми (АППВ). Применяется в агрессивных химических средах с переменным напряжением до 450В и частотой до 400 Гц. В сетях с постоянным напряжением используется до 1кВ. Укладывается в трубах и каналах и не подходит для гибкой укладки.
ВВГнг-LS-П
– плоский кабель с медными жилами и негорючей ПВХ-изоляцией и оболочкой. Имеет пониженное дымо- и газовыделение. Применяется при передаче электрической энергии и подключении неподвижных электроустановок в сетях с напряжением 0,66 – 1 кВ.
Как отличить качественный кабель ВВГнг
При покупке ВВГнг стоит обращать внимание на ряд признаков, чтобы отличить оригинальную продукцию от фальсификата:
- Соответствие требованиям ГОСТ 31996-2012. Если кабель выполнен согласно государственному стандарту, то он гарантирует надежность и безопасность в дальнейшей эксплуатации. Кабельную продукцию, которая изготовлена по ТУ и их технология аналогична ГОСТ, также можно смело покупать, не боясь за качество.
- Маркировка. На оболочке должны быть указаны дата выпуска и наименование завода-производителя. Цифры и буквы должны быть нанесены нестираемой краской.
- Сечение жилы. Штангенциркулем необходимо проверить сечение жилы. Полученное значение должно соответствовать заявленным в ГОСТ или ТУ.
- Масса. Взвесьте кабель. Вес также должен соответствовать указанным значениям в ГОСТ или ТУ.
- Прочность. ВВГнг легко гнется и выдерживает не менее 40 изгибов в одной точке при сохранении своих характеристик
- Упаковка. На ярлыке должны быть указаны товарный знак, наименование кабеля, стандарт, дата изготовления, масса и длина, заводской номер барабана.
- Сертификаты соответствия. При покупке внимательно проверяем сертификаты. Желательно обращаться к официальным представителям завода-изготовителя.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
ВВГ выпускаются с разным количеством жил (обычно не более пяти, но встречаются и по шесть). Сразу после трех заглавных букв указывается количество жил и их сечение (например, ВВГ 4×3,5).
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Технические характеристики кабеля ВВГ
Основной технической характеристикой кабеля ВВГ является количество жил, которое находится в пределах от двух до пяти. Изделия могут эксплуатироваться в температурном диапазоне от -50 до +50 градусов. Значение относительной влажности воздуха при температуре 35 градусов составляет 98%. Если температура окружающей среды опускается ниже минус 15С, в этом случае требуется предварительный подогрев ВВГ перед прокладкой и монтажом.
Расчеты минимального радиуса изгиба выполняются следующим образом:
- Для кабелей с 2 жилами это значение равно 10 наружным диаметрам
- С 3 жилами – 15 диаметрам
- С 4 жилами и более радиус составляет 7,5 наружных диаметров кабеля.
В процессе эксплуатации жилы кабеля нагреваются. В связи с этим, значение предельно допустимой температуры нагрева жил составляет 70 градусов. Сечение провода определяет его строительную длину. Если его сечение от 1,5 до 16 мм², то строительная длина будет равна 450 м. Соответственно, при 25-70 мм² это значение составит 300 м, а при95 мм² и более – 200 м.
Гарантийный срок службы кабеля ВВГ – 5 лет с момента его ввода в эксплуатацию. Общая продолжительность службы определяется 30-летним сроком.

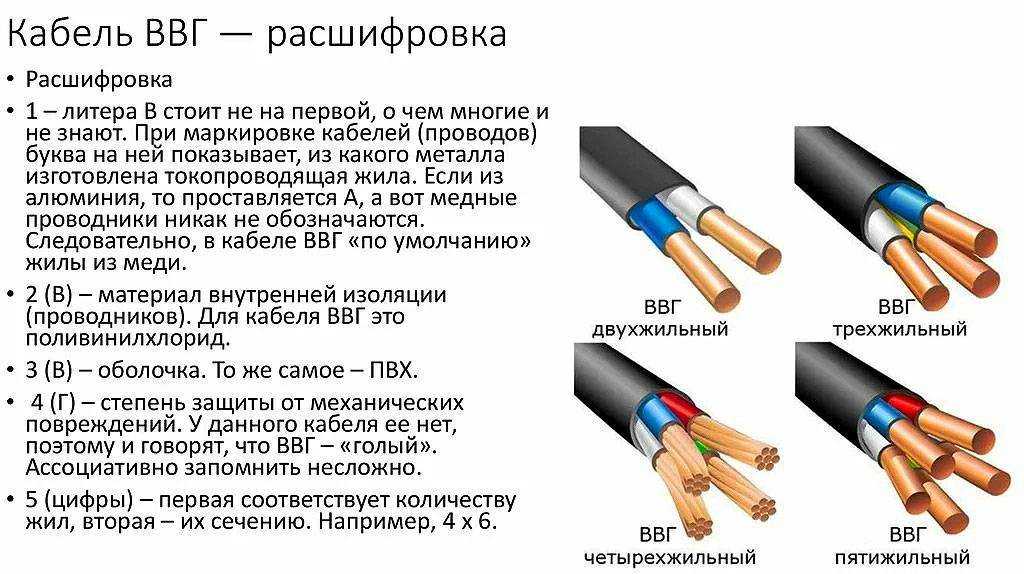

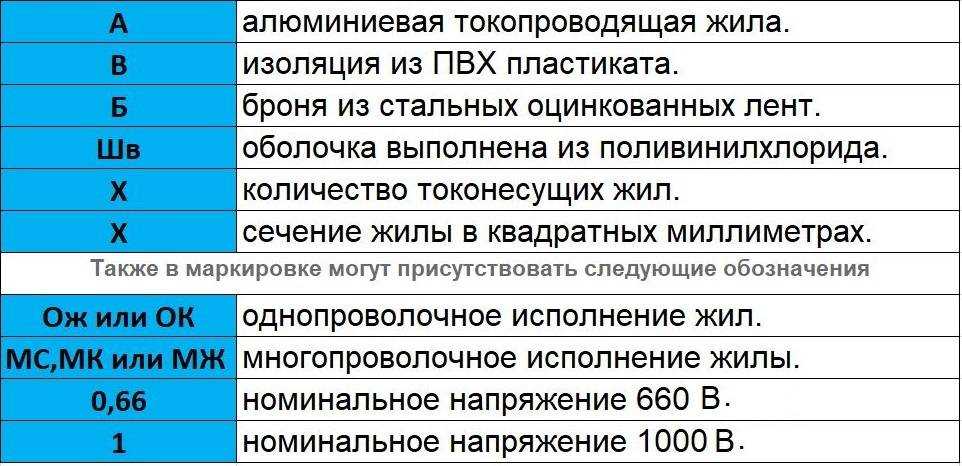

Маркировка и расшифровка
Касаемо упомянутых ранее марок силовых кабелей (да и остальной подобной продукции тоже) действует послойный принцип организации обозначения, начиная с внутреннего. Соответственно, для ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п., первая буква должна отвечать за материал токопроводящей жилы. Но здесь, согласно стандартам, есть одна особенность: буква эта может быть явной или скрытой (как в нашем случае). Если в качестве материала для жилы используется алюминий, то вначале маркировки стоит символ «А». Если же вначале мы видим любой другой (например, для ВВГ-ХЛ это символ «В»), то это автоматически означает что жила медная. Других вариантов в руководящих документах и технических стандартах не приводится, поскольку эти материалы являются сегодня фактически безальтернативными в массовом производстве благодаря своим физических особенностям. Удельный вес этих металлов отличается практически втрое, а это значит, что кабель одинаковой длины и сечения с медной жилой будет весить в три раза больше алюминиевой.
- В (первая) – токопроводящая медная жила имеет первичную поливинилхлоридную (ПВХ) изоляцию. В зависимости от предназначения жил, ее цвет может быть разным. К примеру, фазный провод может иметь коричневую изоляцию, нулевой – синюю, заземляющий – комбинированную желто-зеленую,
- В (вторая) – оболочка изолированных жил из подобного ПВХ,
- Г – отсутствие защитного покрова (внешней оболочки). На электротехническом лексиконе это означает, что кабель «голый».
Это комплекс символов, формирующих базовое обозначение. В зависимости от количества и типа слоев, оно может быть короче или длиннее, то есть будет содержать дополнительные знаки. Например, символ «Б» будет свидетельствовать о наличии бронированного слоя и возможности укладки в земле. Идущие после них указывают на ту или иную модификацию, уникальные характеристики:
- ХЛ – холодостойкое исполнение кабеля, указывающее на то, что он применяется при экстремальных температурных и влажностных условиях,
- П – плоская форма кабеля (отдельные жилы укладываются в оболочке не концентрическим, а линейным способов, в ряд),
- нг – используемые материалы и их комбинация не поддерживают горения,
- HF – буквально, в переводе с английского, это значит «свободный от галогенов». На практике, этот термин применим не ко всем химическим элементам 17 группы, а по большому счету только к хлору. В процессе горения, такие кабеля не выделяют токсичные хлорсодержащие продукты горения.
Какие бывают проблемы при использовании кабеля
Со временем материал изоляции изнашивается, что сказывается и на физико-химических свойствах силового кабеля.
Основными факторами, влияющими на процесс старения изоляции, являются:
- механические нагрузки (вибрации, электродинамические усилия);
- химическое воздействие агрессивных веществ;
- попадание влаги;
- окисление и регулярное тепловое воздействие;
- перенапряжение.
Не исключены проблемы при прокладке провода У разных типов изоляции старение также проявляется по-своему. Твёрдые диэлектрики разрушаются, на их поверхности появляются микротрещины, органические — выделяют газы, пропитка бумажной изоляции меняет свои физико-химические свойства.
Процесс старения — закономерный и необратимый, однако отсрочить его можно. Для этого необходимо строго соблюдать все предписания производителя к процессу прокладки проводки и режима эксплуатации.
Систематический перегрев силового провода ведет к стремительному старению материала. Чтобы его избежать, не надо прокладывать кабель вблизи источников тепла. Желательно лишь использовать рекомендованный изготовителем для работ тип кабеля (например, резина не подходит для передачи высокого напряжения).
Важно! Необходимо использовать провод с подходящей площадью сечения токопроводящей жилы. Неправильные расчёты приводят к быстрому выходу проводки из строя
Испытание проводов
Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.
Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.
Характеристики кабеля ВВГ
Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.
Механические характеристики кабеля ВВГ
Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.
Диаметр изгиба кабеля по ГОСТ
- Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
- Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.
На фото характеристики кабеля ВВГ
- В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
- Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

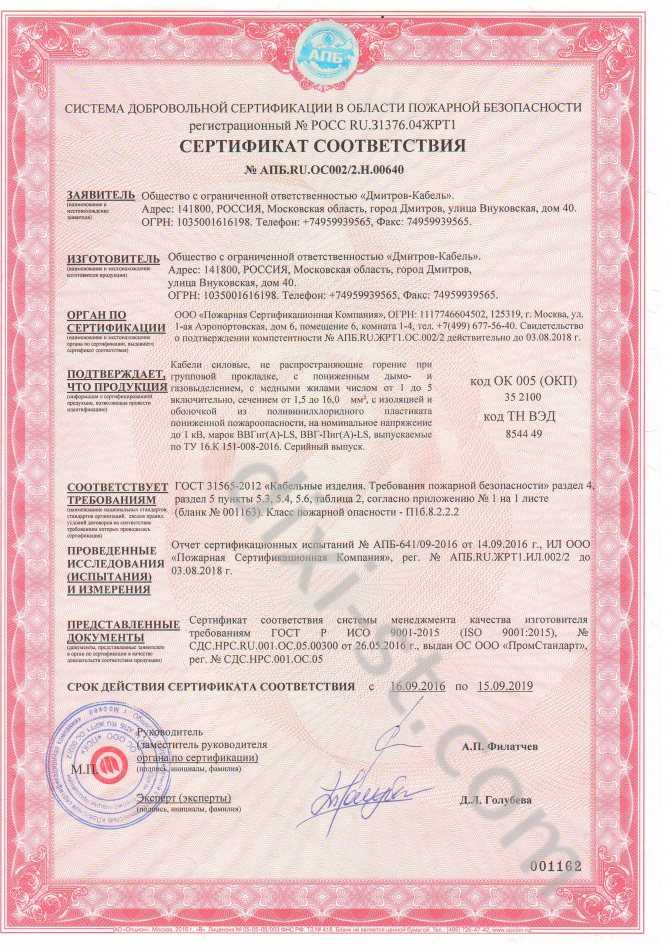

Сертификат производителя кабеля ВВГ
Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.
Другие механические характеристики кабелей ВВГ
Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.
Электрические характеристики кабеля ВВГ
Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические
Им то мы и уделим наше внимание напоследок
Сопротивление жил кабеля ВВГ
Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.
Электрическое сопротивление изоляции кабеля ВВГ
- Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
- Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.
Кто производит кабель ВВГ-Пнг(A)-LS — 1кВ — Заводы-производители
| ООО «Завод Агрокабель», Великий Новгород |
| СЗАО «Белтелекабель», Минск |
| ООО «ВЛКЗ», Великие Луки |
| ООО «Кабель-ИМПЭКС», Санкт-Петербург |
| ООО «Камский кабель», Пермь |
| показать ещё 15↓ |
| АО «Людиновокабель», Людиново |
| АО «Марпосадкабель», Чебоксары |
| ЗАО «Завод Москабель», Москва |
| ООО «Промэко», Новосибирск |
| ООО «ТД РТ-Кабель», Воронеж |
| ООО «Рыбинсккабель», Рыбинск |
| ООО «ГК «Севкабель», Санкт-Петербург |
| ООО «СКТ Групп», Псков |
| ООО «СмоленскКабель», Сафоново |
| ООО «Кабельный Завод Стил», Москва |
| АО «Уралкабель», ООО «ХКА», Екатеринбург |
| ОАО «Щучинский завод «Автопровод», Щучин |
| ОАО «Электрокабель» Кольчугинский завод», ООО «ХКА», Кольчугино |
| АО «Электротехмаш», Санкт-Петербург |
| ЗАО «МТД «Энергорегионкомплект», Москва |
Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку
NYM или ВВГнг: в чем разница и что лучше выбрать для проводки
Виды и маркировка кабелей + расшифровка маркировки
Какие кабели и провода использовать для проводки в квартире
Какой антенный кабель нужен для цифрового телевидения — Выбираем коаксиальный кабель
Монтаж открытой электропроводки и обзор возможных ошибок
Кабель ВВГ: применение и назначение
После тщательного рассмотрения ключевых характеристик проводника следует уделить особое внимание возможности его применения. Где и с какой целью используется кабель ВВГ, а также кто из российских производителей выпускает изделие согласно всем нормам и требованиям?. Главная цель медного проводника – это передача и распределение электроэнергии в специальных установках (с максимальным напряжением до 1000 В и частотой 50 Гц)
Главная цель медного проводника – это передача и распределение электроэнергии в специальных установках (с максимальным напряжением до 1000 В и частотой 50 Гц).
Кабель ВВГ может быть использован как в помещении, так и на улице:
Пожалуй, его единственным «минусом» является то, что изделие не может быть проложено под землёй, за счёт полного отсутствия бронированного слоя. Проложить кабель в траншее можно, с учётом дополнительного средства защиты в виде трубы или другого оборудования.
В быту кабель ВВГ отлично подойдёт для прокладки провода в стене, в каналах или прямиком на улице. В последнем случае, ВВГ советуем накрыть гофрой. При работе с проводником внутри деревянных помещений рекомендуется протаскивать кабель в металлорукаве или негорючем кабельном канале. Это не только защитит ваш дом от возгорания, но и облегчит саму работу и дальнейшую починку, при необходимости.
При использовании кабеля для освещения воспользуйтесь сечениями с маркировкой 3*1,5. Для самих розеток идеально подойдёт 3*2,5. Более мощный проект, например подключение бытовой техники – 3*4, что позволит выдерживать мощность в 8 кВт.
Что такое знаки отличия проводов
Символы на изоляционном покрытии представляют собой особые наносимые производителем знаки, которые свидетельствуют о различных характеристиках кабельной продукции. Данные символы характеризуют класс проводящего элемента (медь, алюминий или другой материал), классы защиты, внешний покрывающий слой, защиту от огня и другие характеристики. Расшифровка кабеля требуется при приобретении. При монтаже в условиях улицы, грунта либо под водой требуется соответствующий уровень защиты. В противном случае возможны ускоренная порча проводов и последующий выход устройства из строя.
Классификация кабелей ВВГ
Одно- и многопроволочные жилы
Все нюансы по производству данного изделия можно прочесть в ГОСТе 16442-80 «Кабели силовые с пластмассовой изоляцией. Технические условия«. Для кабеля ВВГ характеристики зависят от его типа. Так, изолированный проводник может выпускаться одно- и много проволочным; многопроволочные силовые кабеля, в свою очередь, бывают на 2, 3, 4, 5 токоведущие жилы с дополнительным нулевым проводом.
Более подробную информацию об одно- и многопроволочных жилах вы найдете в табличке.
| Наименование жилы | NOM сечение жилы, мм2 | |||
| круглая | фасонная | |||
| медь | алюминий | медь | алюминий | |
| одно-проволочная | 1,0 — 50 | 2,5 — 240 | 25 — 50 | 25 — 240 |
| многопроволочная | 16 — 240 | 25 — 240 | 25 — 240 | 25 — 240 |
Круглые и фасонные жилы
Что являет собой фасонная жила в проводе? Это любая форма в сечении, кроме круглой. Очень правильное решение для минимизации пустот в силовом кабеле. В 3-х, 4-х и 5-жильных проводах обычно используют именно фасонные жилы. На рисунке ниже вы можете увидеть разницу между фасонной и круглой жилой в проводе ВВГ.
Медь — традиционный материал для проводки, реже используется алюминий (аввг). Кратко об особенностях каждого варианта:
- медная проводка более прочная и хорошо себя зарекомендовала при многократных сгибаниях; выдерживает больший ампераж при одинаковом сечении с Al, обладает меньшим сопротивлением; соединять медные провода методом скрутки намного проще;
- алюминий дешевле, легче по массе, и в то же время обладает высоким удельным сопротивлением, может окисляться на открытом воздухе, а при перегреве — переламываться; при больших нагрузках алюминиевый провод нагревается и остывает, что приводит к ослаблению контактных соединений.
Маркировка, провод в разрезе
Как маркируются жилы в ВВГ кабеле? Это делается по международным стандартам: ноль — голубой или синий, заземляющий провод — желто-зеленый.
Если представить себе силовой кабель в разрезе, то он состоит из оболочки и токонесущей жилы в изоляции. Оболочка для провода ВВГ — это поливинилхлоридный шланг, не поддерживающий горения и распространения УФ-излучения. Изоляция тоже сделана из ПВХ, а сами токоведущие жилы — из меди в виде прута с круглым сечением, реже — фасонным.
Номинал сечения
Еще одну классификацию можно выделить о площади сечения силового провода. Значение площади сечения зависит количества жил и наружного диаметра кабеля. Номинальное сечение доходит до 240 кв. мм — максимум. Предлагаем в форме таблицы ознакомиться, как связаны между собой характеристики кабеля ВВГ (количество жил и площадь сечения).
| Количество жил | NOM сечение, мм2 | |
| провод на 0,66кВ | на 1кВ | |
| от 1 до 4 | 1,5 — 50 | 1,5 — 240 |
| 5 или 6 | 1,5 — 25 |
Область применения
Любой кабель может быть произведен по государственному стандарту качества. Следовательно, область его применения будет ограничена его техническими характеристиками. Это не означает, что область применения ограничивается ТХ. Скорее наоборот, ТХ способствуют сужению сферы использования продукции.
Понятно, что кабеля и провода используются преимущественно при протяжке проводки, но условия этой самой протяжки могут быть разными. Так, например, для бытовой проводки лучше всего подойдет жесткий многопроволочный кабель марки ВВГ или NYM.
Знак качества СССР
ГОСТ на кабеля ВВГ точно и недвусмысленно определяет требования к конструкции проводника, его электрическим параметрам, стойкости к механическим воздействиям и внешним факторам, а также характеристики изоляции и прочих защитных оболочек. Помимо характеристик, документ определяет требования к безопасности, приемке, контролю качества и хранению.
Указание технических условий на упаковке
Обратите внимание! Если приобретать тот же самый кабель ВВГнг, произведенный по ТУ какого-либо завода, то может оказаться, что он недостаточной площади сечения, показывает немного не то сопротивление и т. д., но никто никого не обманул, ведь все эти параметры указаны в ТУ
Вам это будет интересно Высоковольтные ЛЭП
Сечение и вес
Сечение является важнейшей технической характеристикой любого провода, в том числе и марки ВВГ. Этот показатель касается токопроводящих жил и находится в пределах от 1,5 до 50 мм². Общее сечение кабеля состоит из суммы сечений всех имеющихся жил. Они разделяются по своему назначению, и имеют собственное значение сечения. Например, для основной и нулевой жилы этот показатель составляет 1,5 мм², а для заземляющей жилы – 1 мм².
Если сечение основных жил увеличивается, то сечения нулевых и заземляющих жил уменьшается. Все имеющиеся параметры являются составными частями маркировки кабеля. Например, обозначение ВВГ 4х10 соответствует четырехжильному проводу, сечением 10 мм².
С сечением кабеля связан такой важный показатель, как его вес. Например, масса 1000 метров кабеля ВВГ 2х1,5 составит 72 кг. Если сечение увеличилось хотя-бы до 2,5 мм², в этом случае вес 1 км соответственно увеличивается до 94 кг. Такая зависимость позволила создать специальные таблицы, существенно облегчающие выбор необходимого провода и проведение технических расчетов.
Виды кабеля марки ВВГ
Для различных задач придуманы следующие виды силового ВВГ-кабеля:
- ВВГнг, расшифровка — негорючий;
- ВВГнг ls, расшифровка маркировки — без образования дыма и газа при возгорании;
- ВВГнг FRLS — устойчив к высоким температурам;
- ВВГ п — плоский по форме;
- ВВГнг (а) — пожароустойчивый.
У каждого из этих видов есть особые теххарактеристики.
- У ВВГнг характеристики отличаются своей универсальностью. Медный силовой провод совместим с монтажом в воде, на суше, на высоте до 4300 м, в сухих и влажных помещениях. Не распространяет горения. Расшифровка ВВГнг — «винил/винил/голый/негорючий». Количество жил — от 1 до 6, если их больше двух, производят скручивание.
- Для кабеля ВВГнг Is технические характеристики немного отличаются. Дело в том, что он создан для мест с особо высокой вероятностью возгорания. Для ВВГнг Is расшифровка маркировки выглядит так: вининл/винил/голый/негорючий/низкий уровень дыма (ls, или «Low Smoke» в переводе с англ. означает «мало дыма»). У него еще есть подвид ВВГнг A Is с такой расшифровкой: (А) — категория нераспространения горения по ГОСТу. Отличия — допустимо прокладывать в пучках, форм-фактор может быть круглым, треугольным, плоским. В кругложильной проводке этого типа используется девулканизированная резина и заполнитель без галогенов + оболочка с антипиреновыми свойствами. Предельная температура токоведущих жил при коротком замыкании составляет +400⁰С.
- ВВГнг FRLS — то же самое, что и НГ, только на английском. FRLS означает Fire Resistance Low Smoke, то есть «огнестойкий с малым количеством дыма».
Обратите внимание на испытания горючести различных проводов ВВГ. Еще один интересный тест разных кабелей:
Еще один интересный тест разных кабелей:
Виды и типы кабеля ВВГ
Абсолютно на любом кабеле, устанавливающемся внутри помещения, ставят определённую маркировку. С помощью неё можно увидеть необходимые характеристики купленного изделия. Но тем людям, которые далеки от электротехнических работ, сложно расшифровать различные сокращения. Им непонятно, что означает ВВГнг, и чем маркировка отличается от обычного кабеля ВВГ. С этим вопросом нужно разобраться.
Разновидности кабелей ВВГ:
- ВВГ провод имеет изоляцию из ПВХ. С помощью этого компонента провод становится огнезащитным и самозатухающимся в случае поражения открытым огнём.
- Если на маркировке к буквам ВВГ добавляется «нг», то это означает, что в изолирующем слове также имеется галогеновые частицы. С помощью этого элемента процесс горения можно нейтрализовать — провод просто не горит.
- Расшифровка маркировки ВВГнг-LS — оболочка покрывается специальным составом, который не выделяет дым при горении. Известно, что именно проводка, подверженная огню, вызывает большое количество дыма, распространяющегося по всему объекту при пожарах. Из-за этого люди теряют ориентацию в пространстве и погибают в пожарах. Именно поэтому производители стали применять безгалогеновый поливинилхлорид. Таким образом выделение газа удалось уменьшить.
- ВВГнгfr-LS. Эта модель очень похожа на предыдущую, но дополнительно обладает значительной огнестойкостью. Если кабель «ЛС» подвергается открытому огню, то, как и в предыдущем варианте, выделение газа будет минимальным. Если использовать групповую прокладку проводов, то горение просто не будет распространяться по помещению.
- Кабель ВВГнг-fr-ls изготавливается из безгалогеновых материалов. Именно в этом состоит основная разница провода от остальных марок. Применяя пластмассу, состоящую из безгалогенных материалов, производители создают качественную изоляцию. При попадании на кабель открытого огня дыма будет выделяться очень мало, в отличие от иных вариантов проводов, не входящих в линейку КВВГ. Провод приобретают для помещения в объекты, которые могут быть подвержены возгоранию.
Испытание и производство кабеля
Производители, прежде чем указать на проводнике маркировку об отсутствии горения, проводят проверку изделий различными методами. Для проведения тестирования в лабораторных условиях моделируется ситуация реального пожара. Затем специалист при помощи определенного оборудования проводит измерения прозрачности воздуха внутри помещения с огнем. Все замеры следует делать дважды: первично, а затем после возгорания.
Дым снижает проницаемость света внутри комнаты, и это фиксирует устройство. Затем специалист вычисляет отношение значений до и после проведения опыта. Чтобы кабель успешно справился с тестом, прозрачность в комнате не должна измениться более чем на 40%. Только тогда на изделие наносится соответствующая маркировка.
На сегодняшний день производством провода ВВГ занимается несколько отечественных компаний. Среди них:
- «Севкабель» (Санкт-Петербург).
- «Конкорд» (Смоленск).
- «Москабельмет» (Москва).
- «Подольсккабель» (Подольск).
Классификация проводов, отражение в коде
Согласно имеющейся классификации, проводящие элементы разделяют на:
- Шнуры;
- Кабеля;
- Провода.
Потребность ввода данной классификации возникла из-за особенностей применяемых устройств для тех или иных целей. Так, шнуры и провода представляют собой подвид проводящих элементов, требуемых для установки окончательных приборов к сети. Кабеля, наоборот, требуются для монтажа линий электропередач. Поэтому данным видам требуются разные характеристики. Для шнуров и проводов в маркировке обычно присутствует буква Г (гибкий). Кабеля редко имеют данный символ.
Цветовая индикация
