Как подключить проходную розетку legrand для выключателя

Какие розетки и выключатели нужно ставить в квартире

Условно, все установочные изделия для квартиры можно поделить на обычные и специальные. К первой категории относятся комнатные розетки и выключатели. Они «живут» в спокойных условиях без усиленных нагрузок и «стихийных бедствий» в виде воды, пара, высокой температуры. Сюда относим розетки для электроприборов, телефонные, компьютерные и телевизионные.

Для комнат подходят практически все бренды, марки и разновидности.

К специальным — отнесём розетки для плиты, о выборе которых мы уже писали тут и влагозащищённые.

Как правильно выбрать розетки и выключатели в ванную комнату

Ванная — особое место в квартире с мокрым и жарким микроклиматом. И всё, что в ней стоит, подвергается постоянным нагрузкам в виде воды, пара, температуры. «Достаётся» и электроустановочным изделиям. Поэтому, их рекомендуется или выносить за пределы ванной комнаты, или устанавливать защищённые. Основная особенность влагозащищенных розеток — герметичный корпус и специальные шторки, не пропускающие влагу к механизму.

Уровень защиты у таких изделий не ниже IP 44, а то и вовсе 54-55. Что прячется за цифрами 44-55 и так далее? Устойчивость розетки к воде и пыли. То есть, вы можете полить розетку из душа или брызнуть на неё — вся вода останется снаружи корпуса.

Изделие с маркировкой 44 не боится брызг и мелких потоков воды, с индексом 55 устоит перед струёй, а с индексом 66 — перед мощной струёй с приличным давлением.

А вот обычная комнатная розетка имеет индекс IP 20 и годится только для комнаты или прихожей. Она в воде точно «утонет» и устроит короткое замыкание.

Как выбрать розетки для интернета и ТВ

Телевизионные и компьютерные розетки есть практических во всех «комнатных» сериях большинства производителей. Единственно, чем вам нужно озаботиться:

В телевизионных — типом розетки, существуют проходная, оконечная и «звезда». Проходные тв розетки необходимы, если вы последовательно будете соединять кабелем несколько точек тв подключения. Оконечная — ставится под последний телевизор в сети из последовательно соединенных (если у вас планируется один телевизор, то оконечная тоже для вас). Тип «звезда» используется для создания параллельных точек тв подключения.
В компьютерных (которые называют на профессиональном языке RJ-45) — категорией розетки. Наиболее распространены 5-й и 6-й категории интернет розеток. Категория розеток должна соответствовать категории интернет-кабеля (витой пары). Она определяет скорость передачи данных. В большинстве случаев целесообразно использовать витую пару и розетки RJ-45 5-й категории.

Телевизионные розетки следует планировать в местах расположения телевизоров. Компьютерные розетки rj 45 обычно устанавливают в прихожей, откуда через wi-fi роутер транслируют сигнал по всей квартире.

С местами установок разобрались, теперь поговорим о том, какие розетки лучше ставить, наружные или внутренние.

Разбираем интернет розетку LEZARD

Прежде чем нам ее монтировать, нам нужно ее разобрать. Делается это для того, чтобы подключить ее к интернет кабелю, и после приделать к стене. НУ что поехали:

Раскручиваем корпус. Откручиваем и у вас отойдет вся пластиковая декоративная защита. Она пока нам не нужна.

После этого нам нужно снять центральную часть с основными контактами. Сидит она на защелках, просто нажимаем сверху и все снимется.

Центральная часть у нас в руках, именно ее мы будем подключать к интернет кабелю. Для этого нам нужно снять верхнюю «малую» крышку.

В эти контакты нам нужно «посадить» уже зачищенный кабель. Однако встает еще один вопрос – как его сажать? Где должны быть какие-либо цвета? Смотрим схему внизу.

Особенности розеток Легранд

Из-за своих технических инноваций, подключение розетки Legrand имеет свои особенности. Все французские розетки этой марки оборудованы коннекторами нового типа. Сама их конструкция обеспечивает удобство при монтаже и дальнейшее высокое качество приема и передачи электрического тока.

Подключение розеток осуществляется стандартным способом:

Каждый провод имеет стандартную маркировку, обозначающую фазу, ноль и заземление. На оборотной стороне каждой розетки, с целью удобства монтажа, размещены специальные наклейки, на которые нанесена универсальная цветовая маркировка. Каждый провод должен быть вставлен в соответствующее гнездо, где есть необходимая отметка. Для качественного выполнения монтажа, раскрутка проводов производится как минимум на 13 миллиметров. Голубая и коричневая пары проводов подключаются одинаково во всех вариантах. Небольшая разница существует в подключении зеленой и оранжевой пар.
После того, как провода вставлены в соответствующие гнезда, их концы необходимо ровно подрезать специальными кусачками.
Благодаря конструкции Legrand, подводка кабеля или провода может быть выполнена с какой угодно стороны.
После подключения основных проводов, необходимо в обязательном порядке подключить провод заземления.

Преимущества розеток Легранд

Электрические розетки легранд, в сравнении с обычными розетками, имеют целый ряд преимуществ. Одним из значимых факторов является использование при их изготовлении экологически чистых и совершенно безопасных материалов. Для корпусов и внутренних частей применяются различные металлические сплавы, современные пластики, ценные породы древесины. В качестве экзотических материалов допускается использование натуральной кожи, а также искусственного камня. Благодаря такому разнообразию, продукция имеет очень привлекательный дизайн и способна быть украшением интерьера в любом помещении.

Как установить розетку Легранд?

Установка розеток Legrand

Правильная установка розеток Легранд Этика обеспечивает корректное функционирование всей электросети. Чтобы закрепить устройство, не нужно быть профессионалом. Производитель максимально упростил механизм, сделав монтаж доступным для всех пользователей. Поверьте: если выбираете розетки Легранд, установка своими руками возможна!

Винтовой зажим

При монтаже механизма такого типа нужно закрепить кабель между клеммами и винтом. Винтовой зажим оптимален для медных и алюминиевых проводов. Помните только, что из-за высоких температур место крепления может деформироваться, а это приведет к нарушению контакта. Проблему легко решить: достаточно немного поджать винт.

Безвинтовой зажим

Установка розеток Legrand Valena чаще осуществляется с помощью клемм: подпружененных или обычных. Это оптимальный вариант, если провода сделаны из меди и не боятся температурных воздействий. Монтировать такие модели проще: достаточно поместить кабель в клемму, и она зажмет его автоматически. Подтягивать провода раз в полгода не придется, поэтому такая конструкция считается более удобной.

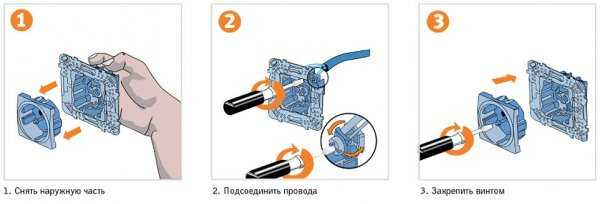

Установка розеток Легранд Валена: действуем поэтапно

В монтаже нет ничего сложного. Главное — следовать инструкции и уметь пользоваться инструментом. Действовать нужно так:

установить механизм в подрезетнике. Для этого на корпусе устройства предусмотрены крепежные отверстия;
подсоединить провода к клеммам. Снять изоляцию с них нужно заранее;
закрепить подрозетник. Если планируется установка розеток Legrand в бетонную стену, применяются дюбеля. Когда основание деревянное или пластиковое, подойдут шурупы. Если работаете с металлической поверхностью, используйте саморезы или винты. Подготовить монтажные отверстия можно с помощью дрели.
закрепить рамку и декоративную коробку. Последняя крепится на винты в центре панели.

Внимание: перед тем, как установить розетку Legrand Etika, отключите подачу электроэнергии. Определить, есть ли в сети напряжение, можно специальным тестером или отверткой индикатором

декоративная накладка не закрепляется самостоятельно. Она держится благодаря крышке и нужна, чтобы скрывать возможные дефекты основания;
когда снимаете изоляцию, следите, чтобы металлическая основа не повредилась. Даже один случайный надрез может стать причиной перелома жилы;
если ставите механизм на дерево, не забудьте предусмотреть негорючее основание. Дело в том, что пластмассовая конструкция может расплавиться или загореться. Чтобы этого не произошло, между электроустановкой и стеной устанавливается лист из алюминия или асбеста.

Установка розеток Легранд Валена: действуем поэтапно

установить механизм в подрезетнике. Для этого на корпусе устройства предусмотрены крепежные отверстия;
подсоединить провода к клеммам. Снять изоляцию с них нужно заранее;
закрепить подрозетник. Если планируется установка розеток Legrand в бетонную стену, применяются дюбеля. Когда основание деревянное или пластиковое, подойдут шурупы. Если работаете с металлической поверхностью, используйте саморезы или винты. Подготовить монтажные отверстия можно с помощью дрели.
закрепить рамку и декоративную коробку. Последняя крепится на винты в центре панели.

Преимущества розеток Легранд

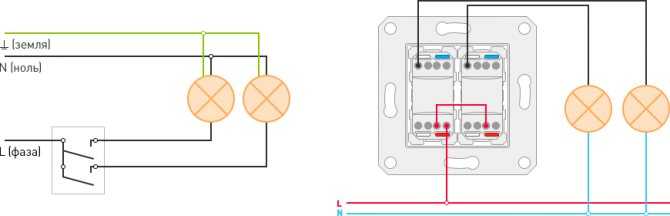

Двухклавишный выключатель: схема подключения

Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.

Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника. Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.

Инструменты и материалы:

розетка телефонная
отвёртка
тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

Ошибки при подключении интернет розетки

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — https://cable.ru, Кабель.РФ

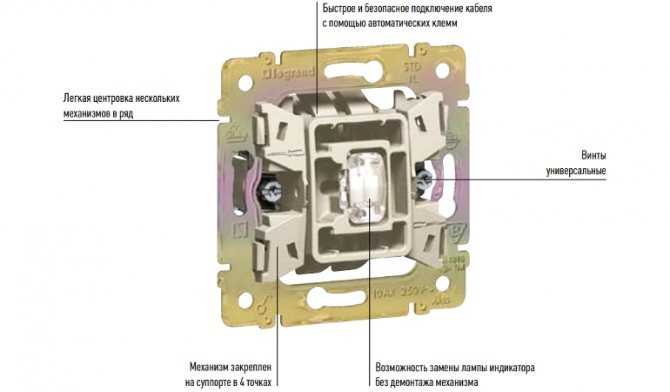

Выключатели

Главная особенность, благодаря которой потребители выбирают выключатели «Легранд Валена», — надежность механизма In`Matic. Встроенные автоматические клеммы позволяют моментально зафиксировать провода, а крепление суппорта в 4 точках предотвращает расшатывание конструкции.

Глубина механизма равна 21 мм, поэтому его можно вставить в любой стандартный подрозетник и еще останется место для запасной длины кабеля. Специальные прорези упрощают процесс выравнивания положения устройств.

Французские производители предлагают потребителям следующие категории выключателей:

Проходные.
Промежуточные.
Двухклавишные.
Трехклавишные.
Перекрестные.
Светорегуляторы.

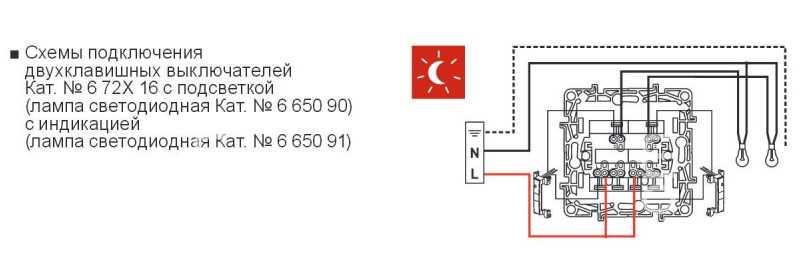

Как подключить двухклавишный выключатель Legrand

Конструкция устройств с двумя клавишами — это, по сути, две одинарные модели, заключенные в один корпус. Когда пользователь нажимает кнопку, цепь разрывается

Важно, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены напрямую к светильникам, а фаза проходит сквозь сам выключатель

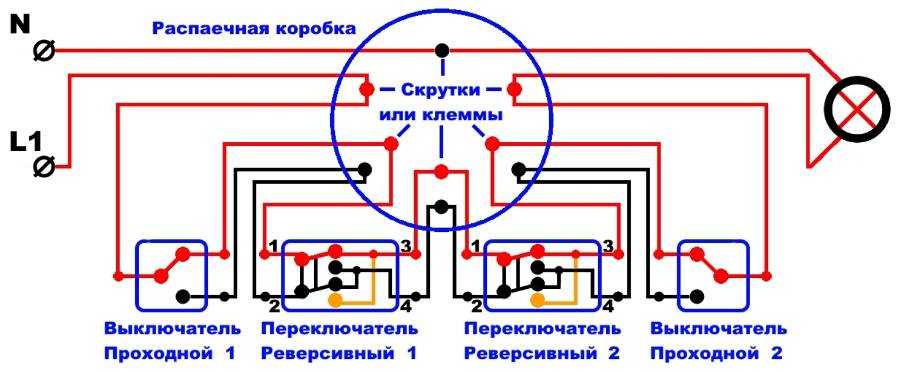

Как подключить проходной выключатель Legrand с одной клавишей

Приборы такого типа используются, когда нужно регулировать свет из разных мест. Например, включить освещение, когда находитесь в начале длинного коридора, а выключить — в конце. Логично, что в этом случае требуется установка двух устройств.

Проходные изделия работают совместно. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от традиционных моделей, у них три контакта, а фаза переключается с первого на второй.

При монтаже учитывайте, что в отличие от обычных устройств, будет использоваться сразу три провода, а не два. Один нужен, чтобы подавать фазу, а оставшиеся два — выполняют функцию перемычки между электрооборудованием.

Разбираем интернет розетку LEZARD

Раскручиваем корпус. Откручиваем и у вас отойдет вся пластиковая декоративная защита. Она пока нам не нужна.

Шаг 5: Крепление розетки к стене

Выбор места установки розетки

Перед установкой розетки необходимо определить место ее размещения на стене. Рекомендуется выбирать места, где розетка будет удобна для использования и не будет затруднять доступ к другим электрическим приборам.

Крепление основания розетки

После выбора места установки розетки необходимо прикрепить к стене ее основание. Для этого используются специальные крепежные элементы, которые входят в комплект поставки. Основание розетки крепится к стене с помощью дюбелей и шурупов. Рекомендуется использовать дрель для сверления отверстий в стене под дюбели.

Подключение проводов к розетке

После крепления основания розетки к стене можно подключать провода. Для этого необходимо открыть клеммную коробку на задней стороне розетки и вставить туда провода

Важно правильно подключить провода, чтобы избежать короткого замыкания и других непредвиденных ситуаций

Фазный провод подключается к клемме L;
Нейтральный провод подключается к клемме N;
Заземляющий провод подключается к клемме PE.

После подключения проводов к розетке необходимо закрыть клеммную коробку и зафиксировать розетку на основании. Розетка готова к работе.

Как подключить выключатель

Ниже мы представили схему работы выключателя и его установки. Двухклавишный евровыключатель – это два одинарных прибора, но в одном корпусе. Их фазы объединены, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.

Плоскогубцы;
Отвертки (индикатор, плоская и крестовая);
Канцелярский нож;
Уровень.

Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить приблизительно 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то особого труда этот процесс не составит.6 просто соединяем соответствующие по цветам кабеля к 3 фазам и нулю.

Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и получив в итоге две шутки вместо трех, присоединить их к питанию электрической сети.

Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, затем установите его как две позиции тумблера.

Видео: Как подключить двухклавишный выключатель

Подключать люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп – любое количество: с двумя рожками, пятью или даже шестью.

Как подключить двухклавишный выключатель Legrand

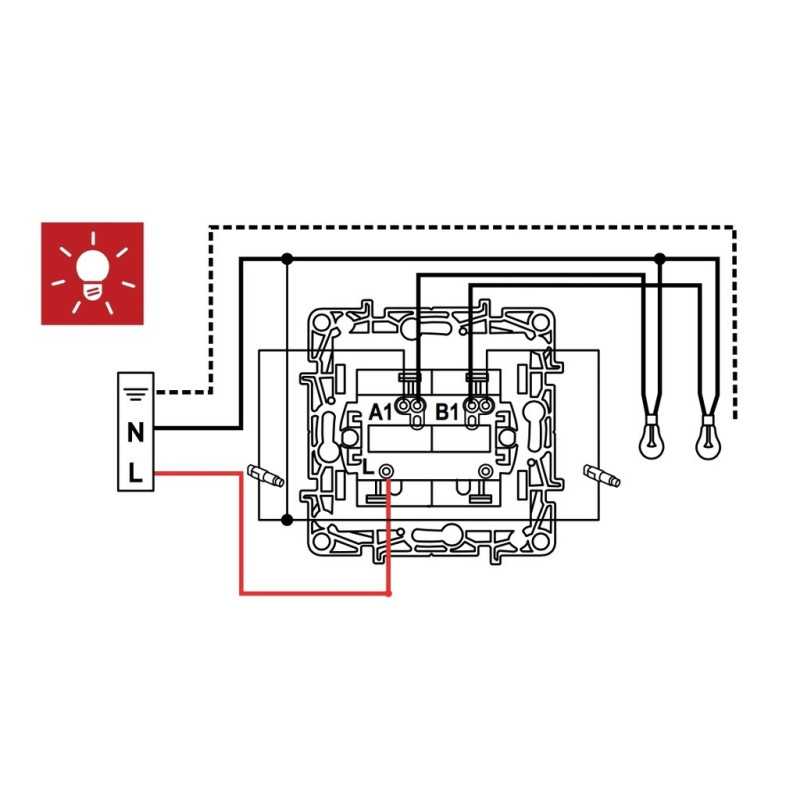

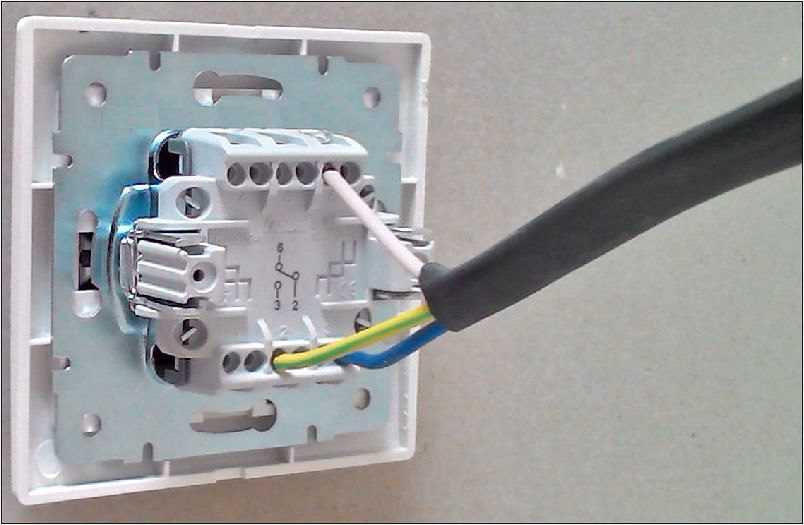

На рисунке видно, как подключить выключатель Legrand с двумя клавишами:

Как подключить проходной выключатель Legrand с одной клавишей

Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:

От Legrand до ИЭК — или как купить хорошие розетки и выключатели

Чаще всего выбирают одну серию розеток и выключателей для всей квартиры. Это неплохой вариант, но перед закупкой лучше составить список, какие виды нужны, куда и сколько. Если планируется полный ремонт, то понадобятся:

; на кухню;
розетки со шторками (если в доме есть дети);
обычные розетки для электроприборов в комнаты, на кухню, в прихожую, на утеплённый балкон или лоджию(продумайте, может быть, в некоторые зоны вам будет лучше установить двойные модели); , для телефона и телевизионные.

Список получается внушительным, но это не страшно. Просто начнём знакомство с розеток одного вида.

Для ванной комнаты

Есть в линейках розеток и выключателей почти всех брендов. Но лучшая продукция представлена в сериях от компаний Legrand и Schneider Electric.

Legrand (Plexo, Celiane, Valena, Etika, Galea Life);
Schneider Electric (серии Sedna, Glossa).

Говоря про эстетику, то влагозащищённые Celiane и Valena — самые привлекательные, модные и трендовые. Используются для дизайнерских ремонтов и смелых оформительских идей. По местам установки, если хотите поставить настенные розетки — выбирайте Plexo, если задумали всё спрятать — тогда Celiane.

Розетки со шторками

Или как их часто называют, с «защитой от детей», есть также во всех линейках. Если выберете, например, леграновскую Этику для ванной, то найдёте в ассортименте и детские

Но, если решили сделать яркую комнату для малыша, то обратите внимание на эти серии:

Кроме качественной защиты от «незаконного доступа», эти розетки со шторками прекрасно вписываются в интерьеры детских, благодаря большому выбору цветов, как механизмов, так и рамок. Хотите зелёную или малиновую рамку, под цвет обоев — пожалуйста, говорите, сколько штук.

5 Куда подключать провода

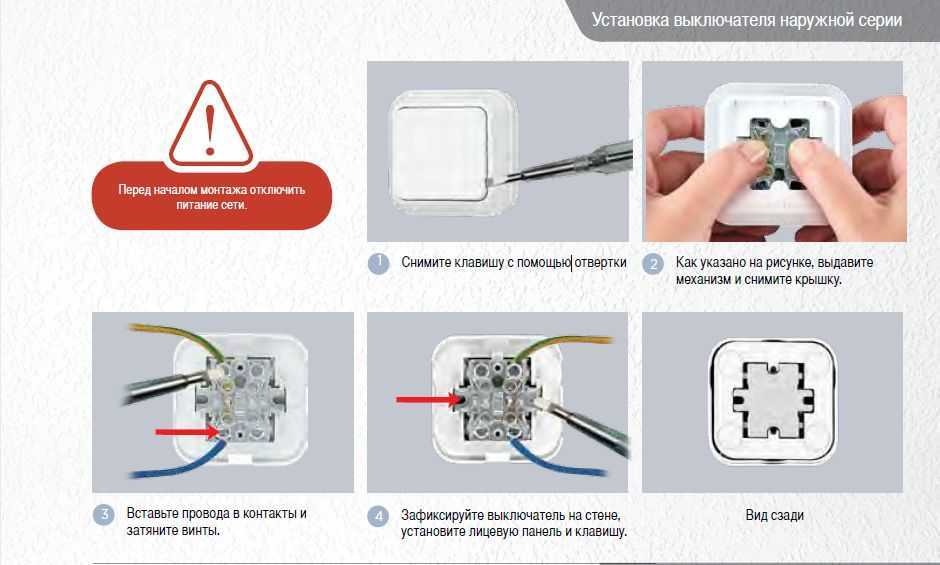

Хотя вопросов с монтажом может быть достаточно много, на самом деле, все достаточно просто.

Первое, что нужно сделать перед установкой выключателя – разобраться в его конструкции. Для этого делается разборка, благодаря которой можно взглянуть поближе на основные компоненты и выяснить что и куда подключать.

Как правило, чтобы внимательно рассмотреть «внутренности» устройства, достаточно снять клавишу(-и) и корпус. Так и у именитых, и у неизвестных брендов.

Итак, поскольку клавиши держат защелки или штырьки из пластика, достаточно взять отвертку с прямым наконечником, потянуть на себя и чуть вниз клавишу. Также потихоньку снять и другие, если на выключателе более одной клавиши. Рамку корпуса держат пара шурупов, которые можно легко найти и открутить.

Для доступа к внутренней части выключателя надо обязательно снять рамку с клавишами

Добравшись до основы прибора, можно найти клеммы (медные пластины с винтами), к которым подключают провода. Предварительно их надо зачистить от изоляции, после – просовывать под винты и контактные пластины, а затем – затягивать, но не перебирать с силой.

Совет! Стоит подождать полчаса и потом еще раз подтянуть винты – так будет легче и лучше. После – удостоверьтесь в качестве соединения.

Чуть по-другому выглядят выключатели, у которых разъём для подключения провода не винтового, а пружинного типа. Как правило, такое можно встретить у европейских моделей. Они, что удивительно, легче в монтаже и лучше подходят для тех, у кого нет опыта в этом деле. С проводом нужно делать все то же самое – зачистить и просунуть в разъём. Отличие лишь в том, что пружина сама захватит и обеспечит контакт провода с поверхностью, а значит – ничего делать не надо, только лишь собирать.

Виды разъемов на выключателях, куда вставляются провода, на примере модели Etika

Какую серию и бренд выбрать

Для квартиры существует огромное количество серий розеток популярных и не очень брендов. Поэтому разберёмся с ним таким образом — поделим на престижные-элитные и демократичные-доступные.

К элитно-престижным относим известные бренды — Legrand, Schneider Electric, ABB, GIRA. Их серии можно разграничить на дизайнерские (Легранд Селиане, Гира и АББ Зенит) и популярные (Легранд Валена, Этика, Шнайдер Глосса и Седна).

Про преимущества, эстетику и прочие выгоды можно почитать в описаниях этих линеек. Сейчас отметим только один момент. Часто, при выборе, отдают предпочтения изделиям с металлическими механизмами, что совершенно напрасно.

Пластиковые так же хороши, а качество работы розетки или выключателя, зависит и от качества монтажа, и от опыта мастера. Например, серии Legrand Etika и Schneider Electric Glossa изготовлены из поликарбонатного пластика и отличаются завидным качеством и, более чем, доступной ценой, для «фирменных» изделий. Причём, корпуса и начинка одновременно прочные и пластичные. При установке надо сильно постараться, чтобы их покалечить. Даже слишком пережимая лапки в бетоне.

Это к сведению «любителей металла». И к тому же, металлический механизм не панецея, можно и его «криво» установить, так, что придётся менять в скором времени.

Экономный вариант электрики

Добротное качество по демократичной цене предлагают компании Viko и IEK. Если вы не гонитесь за дизайнерскими новинками, делаете бюджетный ремонт или меняете электрику на съёмной квартире — эта продукция самая подходящая. Работать будет хорошо, сколько положено, а по деньгам уложитесь в гораздо меньшую сумму, чем при покупке престижных брендов.

Правда, тут есть одни грабли, можно нарваться на подделку. Конечно, «липу» производят и под известными марками, но уровень настолько разный, что поддельный АВВ или Legrand вычислить гораздо проще, чем фальшивую Турцию Viko.

Наш магазин гарантирует качество и продаёт только фирменные электроустановочные изделия. Но, если придётся покупать их где-то в супермаркете или помогать друзьям в выборе, запомните 4 полезных совета.

Как правильно подключить накладную розетку Legrand

Шаг 1. Подготовка к работе

Перед тем, как начать работу, необходимо отключить электропитание в помещении, где производится установка розетки. Это поможет избежать возможных рисков получения удара током.

Шаг 2. Подготовка розетки

Проведите осмотр розетки Legrand на предмет повреждений и дефектов. Убедитесь, что все обжимные контакты на месте и чистые. Если необходимо, удалите заусенцы и шлаки с контактов.

Шаг 3. Подготовка проводов

Провода, которые будут подключаться к розетке, должны быть выведены из стены и подготовлены к обжиму. Обнажьте концы проводов на длину около 1 см и проверьте их готовность к подключению.

Шаг 4. Подключение проводов

Сначала нужно подключить заземляющий провод (желтый или зеленый) к соответствующему контакту розетки. Затем подключите фазный (красный) и нейтральный (синий) провода, расположенные слева и справа от заземляющего.

Важно: провода нужно обжимать к контактам розетки в правильном порядке, указанном на устройстве. Некачественное обжимание может привести к перегрузке, короткому замыканию или повреждению проводов

Шаг 5. Проверка работы

После подключения проводов закрепите розетку на стене и включите электричество. Проверьте работу розетки Legrand, подключив к ней любое электроприбор. Если розетка работает нормально, закройте крышку и убедитесь, что все элементы на месте.

Помните о мере предосторожности, когда проводите работы по электропроводке.
Используйте подключение розетки Legrand только в соответствии с инструкцией.
При возникновении проблем обращайтесь к профессионалам.

Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Вид с обратной стороны:

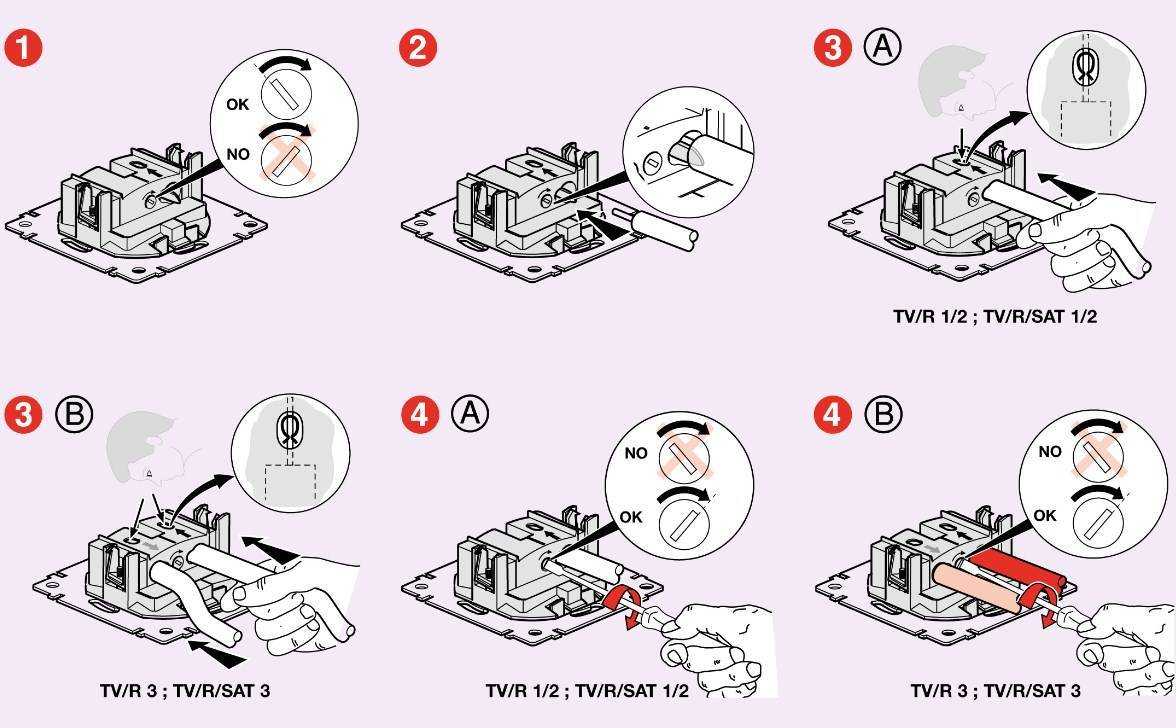

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

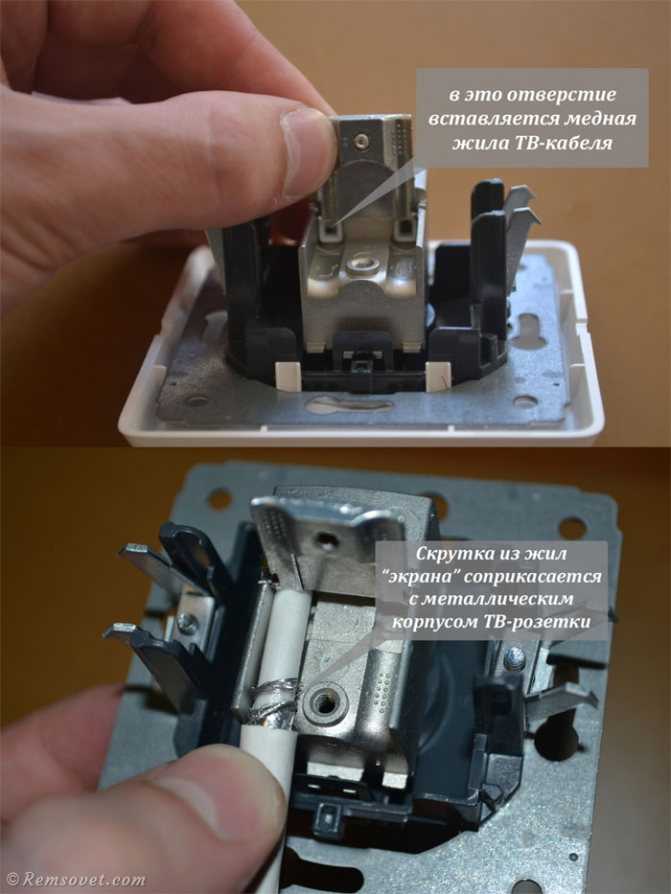

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

4. Закрываем крышку и закручиваем оба болта:

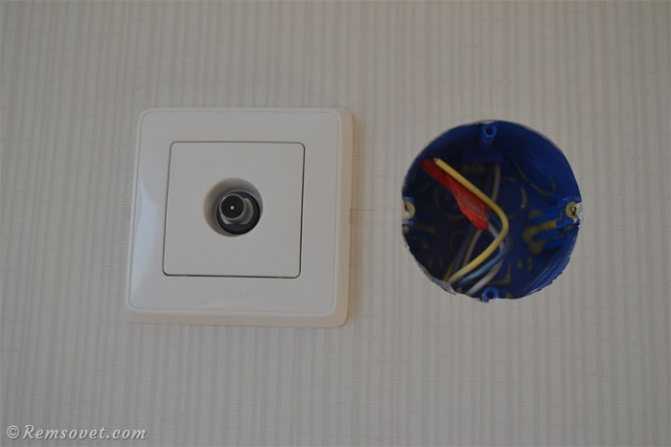

5. Теперь, когда розетка подключена к ТВ-кабелю, устанавливаем её в подрозетник и фиксируем. Закручиваем болты фиксаторов розетки, а также болты подрозетника:

6. Устанавливаем пластиковый корпус ТВ-розетки

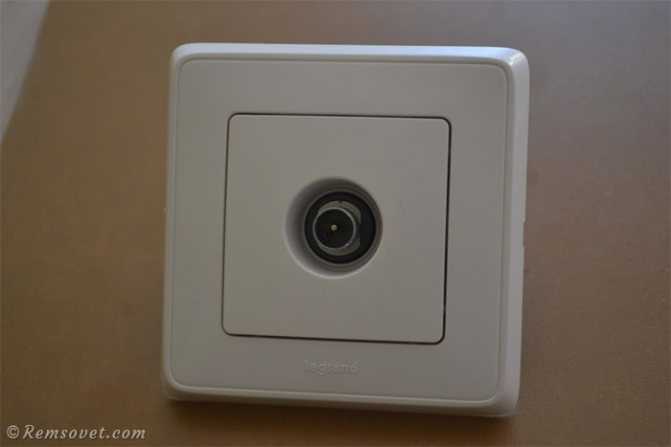

7. ТВ-розетка готова к эксплуатации:

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

Преимущества розеток Легранд

В качестве экзотических материалов допускается использование натуральной кожи, а также искусственного камня. Благодаря такому разнообразию, продукция имеет очень привлекательный дизайн и способна быть украшением интерьера в любом помещении.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

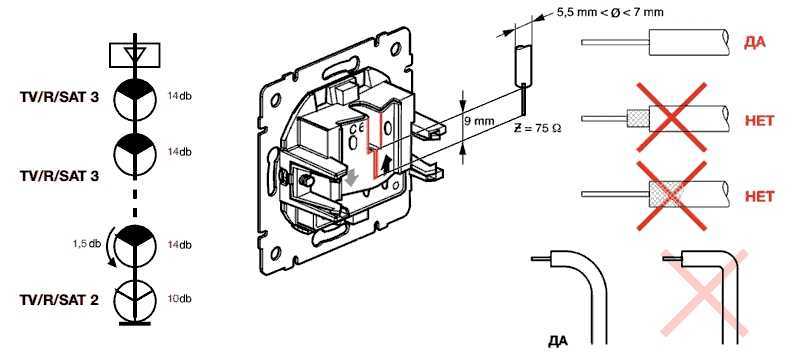

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Вывод

Компания Legrand представляет хорошие модели выключателей и розеток. Кроме того, дополнительные функции этих устройств позволяют решать массу дополнительных задач. Но при выборе этих электроустановочных устройств следует внимательно следить за их номинальными параметрами и способом установки.

Ведь на данный момент европейские компании все более узко специализируются, выпуская определенную продукцию под конкретный вид оборудования. Поэтому наша невнимательность может сыграть злую шутку, когда мы купим дорогую и качественную вещь и подключим ее не к тому прибору или сети, что приведет к ее поломке.

Какие розетки и выключатели нужно ставить в квартире

Как правильно выбрать розетки и выключатели в ванную комнату

Как выбрать розетки для интернета и ТВ

Разбираем интернет розетку LEZARD

Особенности розеток Легранд

Преимущества розеток Легранд

Как установить розетку Легранд?

Установка розеток Legrand

Винтовой зажим

Безвинтовой зажим

Установка розеток Легранд Валена: действуем поэтапно

Установка розеток Легранд Валена: действуем поэтапно

Преимущества розеток Легранд

Двухклавишный выключатель: схема подключения

Инструменты и материалы:

Популярные ошибки подключения

Ошибки при подключении интернет розетки

Выключатели

Как подключить двухклавишный выключатель Legrand

Разбираем интернет розетку LEZARD

Шаг 5: Крепление розетки к стене

Выбор места установки розетки

Крепление основания розетки

Подключение проводов к розетке

Как подключить выключатель

Как подключить двухклавишный выключатель Legrand

От Legrand до ИЭК — или как купить хорошие розетки и выключатели

Для ванной комнаты

Розетки со шторками

5 Куда подключать провода

Какую серию и бренд выбрать

Экономный вариант электрики

Как правильно подключить накладную розетку Legrand

Шаг 1. Подготовка к работе

Шаг 2. Подготовка розетки

Шаг 3. Подготовка проводов

Шаг 4. Подключение проводов

Шаг 5. Проверка работы

Подключение телевизионной розетки

Преимущества розеток Легранд

Виды ТВ розеток

Вывод

Похожие записи:

Похожие записи:
