Характеристики проводов ПВ 1
Технические характеристики
В магазинах можно найти провод ПВ-3 сечением от 0,75 мм² до 50 мм². Есть и большие размеры, но их обычно возят под заказ. Основная характеристика любого провода и кабеля — максимальное сопротивление жилы. Оно строго регламентируется и не может быть больше указанного значения. Оно приведено в таблице.
Технические характеристики провода ПВ-3
Второй важный параметр — сопротивление изоляции. От этой характеристики зависит область использования кабельной продукции. ПВ-3 в любом варианте должен иметь сопротивление изоляции не менее 1 МОм. Провода с такими характеристиками могут использоваться как в помещениях с любыми условиями эксплуатации, так и на улице.
Остальные технические характеристики:
- Повышенная стойкость к влажности: до 100% при +35°C.
- Стойкость к:
- плесени;
- ударам;
- изгибам;
- вибрации;
- акустическим воздействиям.
- Не распространяют горение.
- Жила не должна нагреваться выше +70°C.
Важен еще срок эксплуатации — около 10-15 лет. При этом гарантийный срок большинства производителей — 2 года. В общем, очень неплохие характеристики.
Описание характеристик
Цена на провод ПВ-3 зависит от его сечения. В среднем, стоимость одного метра такая:
- ПВ-3 1,5 — 10 руб/м;
- ПВ-3 2,5 — 15 руб/м;
- 4 мм² — 25 руб/м;
- 6 мм² — 37 руб/м;
- 10 мм² — 65 руб/м;
- 16 мм² — 98 руб/м;
- 25 мм² — 148 руб/м;
- 35 мм² — 210 руб/м.
Обычно провод ПВ-3 собран из множества медных или алюминиевых проволок. Стандарт (оба) допускает применение моножилы. Но, для того чтобы достичь требуемого класса гибкости, необходимо использовать очень дорогую медь. Более дешевый вариант — несколько проволок. Обычно их не менее 7. Они могут быть скручены с определенным шагом.
Длительно допустимый ток для провода ПВ 3 при разных условиях прокладки
Еще один важный параметр — длительно допустимый ток. Эту характеристику можно использовать при расчете сечения проводника. Суммарный ток подключаемой к проводнику нагрузки не должен превышать длительно допустимый ток. А он меняется в зависимости от способа прокладки.
Описание и технические характеристики
Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.
Маркировка

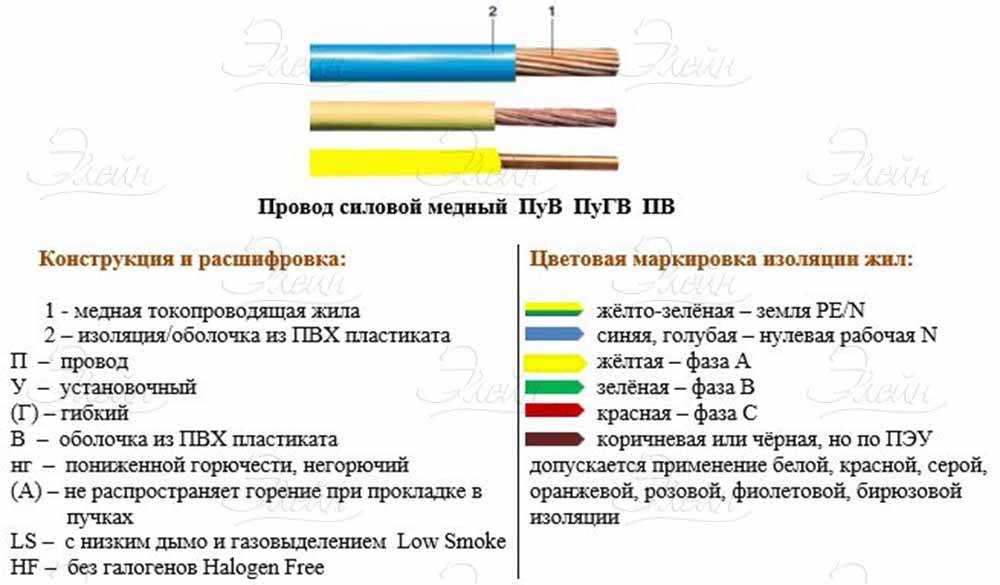

На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:
- «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
- «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
- «В» – в качестве защитной изоляции используется поливинилхлорид;
- «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.
Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.
Конструкция
Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.
В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.
| Номинальное сечение жилы, кв. мм | Внешние габариты, высота x ширина, мм | Расчетный вес 1 км, кг | ||
|---|---|---|---|---|
| Две жилы | Три жилы | Две жилы | Три жилы | |
| 0,75 | 2,6×6,4 | 2,6×10,2 | 21,9 | 32,2 |
| 1 | 2,8×6,8 | 2,8×10,8 | 29,5 | 39,8 |
| 1,5 | 3,3×7,8 | 3,3×12,3 | 39,8 | 58 |
| 2,5 | 3,9×9,0 | 3,9×14,1 | 62,0 | 89,3 |
| 4,0 | 4,4×10,0 | 4,4×15,6 | 92,4 | 131,8 |
Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.
Электрические параметры
Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.

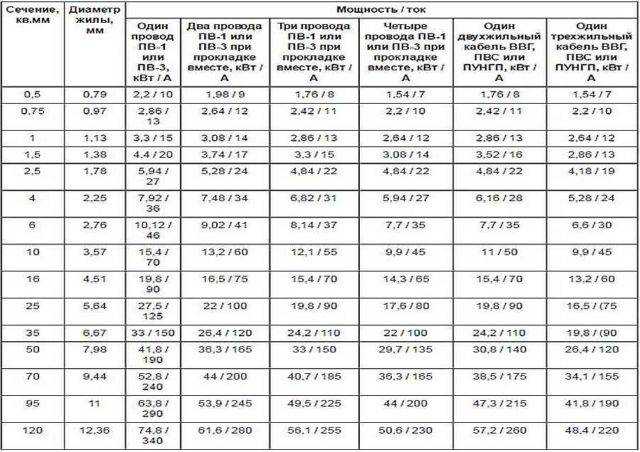

В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 |
|---|---|---|---|---|---|
| Активное сопротивление на 1 км (+20 гр. Цельсия), Ом | 24,5 | 18,1 | 12,1 | 7,41 | 4,61 |
| Диаметр жилы, мм | 0,99 | 1,15 | 1,4 | 1,8 | 2,26 |
| Мощность/ток, кВт/А (1 провод) | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 |
| 2 провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 |
| 3 провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 |
| 4 и больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 |
Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:
- отсутствие вмятин или утолщений;
- плотность прилегания к медной жиле;
- возможность быстрого и легкого демонтажа;
- устойчивость к грибку и плесени;
- не поддерживает ли горение при одиночной прокладке.
Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.
Требования по температуре
Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:
- обычная эксплуатация – от -50 до +50;
- допустимая максимальная температура без образования дефектов – +70;
- максимальная температура без растрескивания – +150;
- длительная аварийная эксплуатация до 8 часов – +80;
- максимальная температура при коротком замыкании не более 4 секунд – +160;
- минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
- устойчивость при относительной влажности 100% – +35 гр. Цельсия.
Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы
Обзор характеристик провода ПВ-3

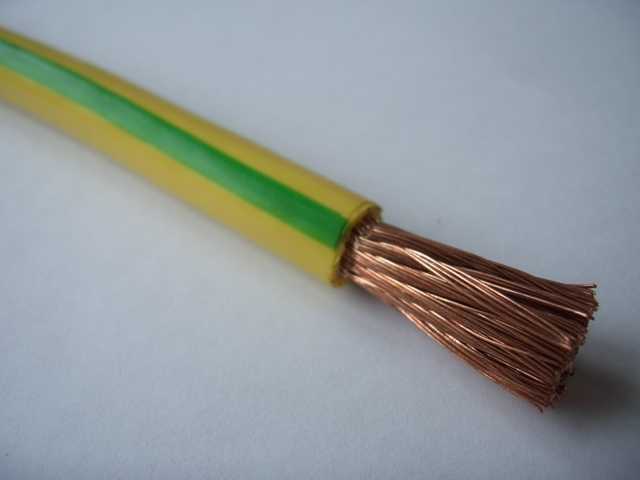

Монтажный и установочный провод ПВ-3 (на фото ниже) имеет одну медную жилу. Он обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводящую способность.
Расшифровка маркировки ПВ-3 выглядит следующим образом: буква П указывает, что это непосредственно сам провод, В – указывает, что изоляция сделана из поливинилхлорида, а цифра 3 указывает на класс гибкости жилы.
В конструкцию устройства входят такие элементы:
- Жила, которая пропускает ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
- Изоляция из ПВХ пластиката. Расцветка осуществляется либо сплошной, либо на естественную изоляцию наносится две продольные полосы. Если ПВ-3 используется для заземления, то его цветовая маркировка будет желто-зеленой.
Основные параметры
Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.
Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.
Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.
На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:
Наружный диаметр, сопротивление изоляции и масса 1 км провода:
Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.
Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».
Область применения
Где применяется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, он используется практически во всех сферах производства и промышленности: формирование индивидуальной электрической сети, монтаж электропроводки в квартире, подключение электроприборов и много другое.
Сферы применения изделия можно поделить на такие разделы:
- коммуникационные системы;
- жилые, нежилые и производственные помещения;
- электрическая проводка, как в помещении, так и на уличных пространствах.
Двойной слой изоляции обеспечивают максимальную безопасность. Изоляция делается из специального усовершенствованного ПВХ-пластика, который не способен нагреваться от тока. Благодаря этому он используется в высоковольтном производстве. Помимо этого материал в своем составе обладает особым веществом, которое сводит вероятность горения к минимуму.
Что еще важно знать?
Многие электрики задаются вопросом, в чем разница между проводом ПВ-3 и ПуГВ. Ответ простой — это одно и тоже, отличие лишь в ГОСТе, согласно которому изготавливался проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а на сегодняшний день его действие прекратили и ввели ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 заменили на ПуГВ. В технических характеристиках также прошло небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.
Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной марки кабельной продукции:
Вот мы и рассмотрели область применения, расшифровку маркировки и технические характеристики провода ПВ-3. Надеемся, предоставленное описание было для вас полезным!
Монтаж и эксплуатация провода ПВ 3
Кабель ПВ 3 (ПУГВ), благодаря хорошей гибкости, можно проложить в любых условиях. Виниловое покрытие не поддерживает горение. Одним из достоинств ПУГВ является его невосприимчивость к губительным грибкам и плесневым образованиям.
Установочный провод ПВ 3 для прокладки в условиях, когда окружающая температура ниже -150С, нужно обязательно прогревать. Это делают с помощью различного обогревательного оборудования. Если этого не сделать, то «замёрзшая» ПВХ оболочка может потрескаться, особенно на сгибах. В результате изоляция будет нарушена, и проводник придёт в негодность.
Согласно технологии укладки, монтажный провод ПВ 3 нужно устанавливать внутри оборудования, хорошо защищённого от повышенного уровня влажности и скопления конденсата. ПУГВ размещают в кабельных каналах, коробах, рукавах и внутри других защитных устройств. Также известна практика прокладки кабеля в пустотах железобетонных конструкций.
Эксплуатация проводки ПВ 3 допускается в температурном диапазоне окружающей среды от -500С до +500С. Подбор сечения жил и сила протекающего тока не должны допускать нагрев проводника выше +700С.
Сфера применения
Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.
Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.
Также он может применяться для создания перемычек.
ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.
При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.
Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.
При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.
Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.
Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.
Где применяется провода марки ПВ, можно ли использовать в авто для звука?
Благодаря большому количеству токопроводящих проволок в сечении проводника, ПВ-3 (ПУгВ) хорошо зарекомендовали себя в подвижных элементах электроустановок, особенно там, где требуется повышенная гибкость, свое применение получили буквально везде:
- в быту – при прокладке в квартире, доме, гараже, использование в качестве переносных и временных соединений, удлинителей (переносок), заземления
- в промышленности – спец. оборудование, подвижные потребители в цехах, мощные потребители тока, в наружной прокладке пвз особенно хороши в использовании
- для линий электропередач – с частотой до 400Гц, линиях связи
- для аудио систем – например, в качестве силовых проводов для автозвука в машину. Для таких целей хорошо подойдут провода сечением 1х25мм², 50мм², 70мм² в зависимости от мощности установки. При правильном подборе сечения, можно получить качественную и стабильную акустическую систему. Провод компании зендз (zendz) или Pride площадью 50мм² способен передать аж до 290А тока, что уж говорить о 70мм². Учтите, чтобы без потерь и помех передать такой мощный ток, концы провода необходимо обжать наконечниками (гильзовать) — подробнее.
ПВ 3 для звука в машину 50мм2
Область применения
Применение ПВ-3 в проводке электросетей С одной стороны кабель ПВ-3 имеет широкую область эксплуатации и применения, с другой – использовать его можно не всегда. Провод является одножильным, что существенно сокращает сферу применения. Например, для электропроводки в большинстве случаев рекомендуют прокладывать многожильные шнуры. По ГОСТу ПВ-3 пригоден для:
- проводки электросетей, освещения;
- подключения электрических приборов и установок в жилых и нежилых помещениях.
Кабель не является силовым, поэтому не подходит для одноименных видов монтажа, двух и трехфазных подключений. Здесь необходим кабель с двумя и тремя жилами соответственно.
Расшифровка и конструкция провода ПВ3
И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.
Расшифровка аббревиатуры ПВЗ
Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.
Расшифровка названия провода ПВ3
- Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
- Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
- Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
- Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

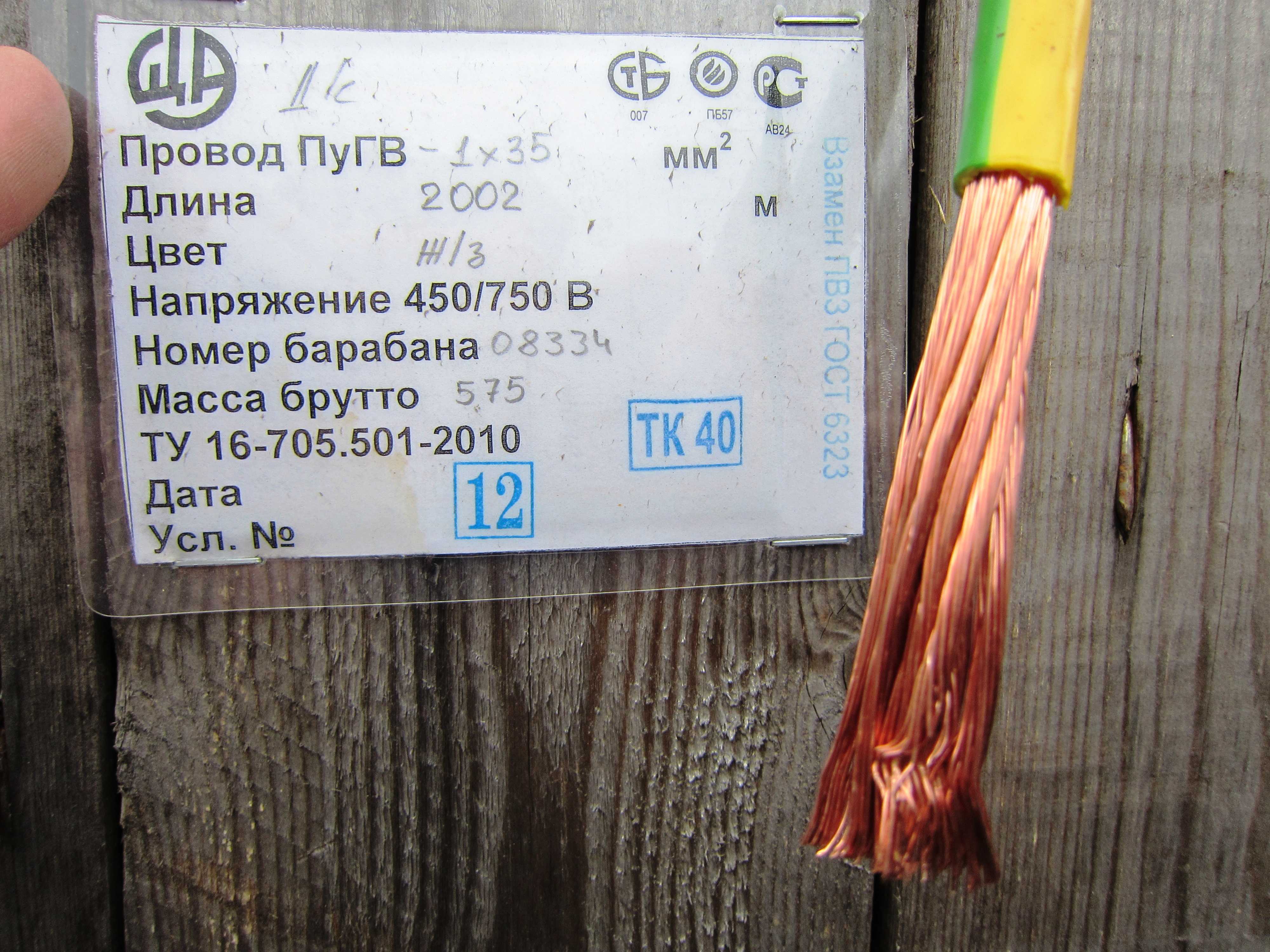

Расшифровка названия провода ПуГВ

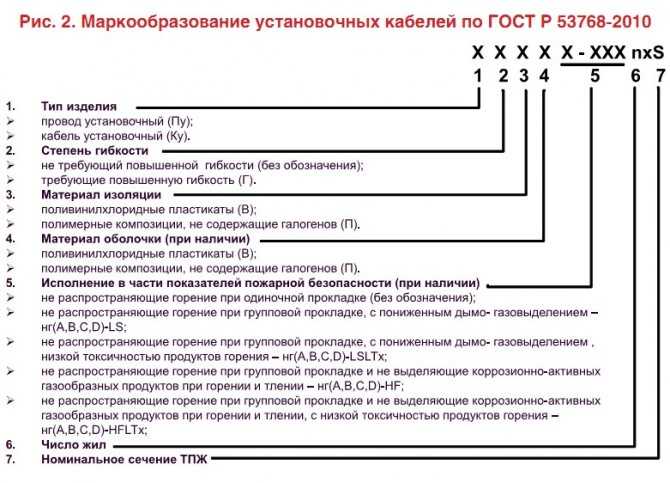

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:
Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.
Номинальные сечения различных типов проводов
Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.
Токоведущая жила выполненная из нескольких скрученных проволок
Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов
Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм
Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3
Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.
Толщина изоляции у проводов различных сечений
Кроме токоведущей жилы у нас имеется изоляция
Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

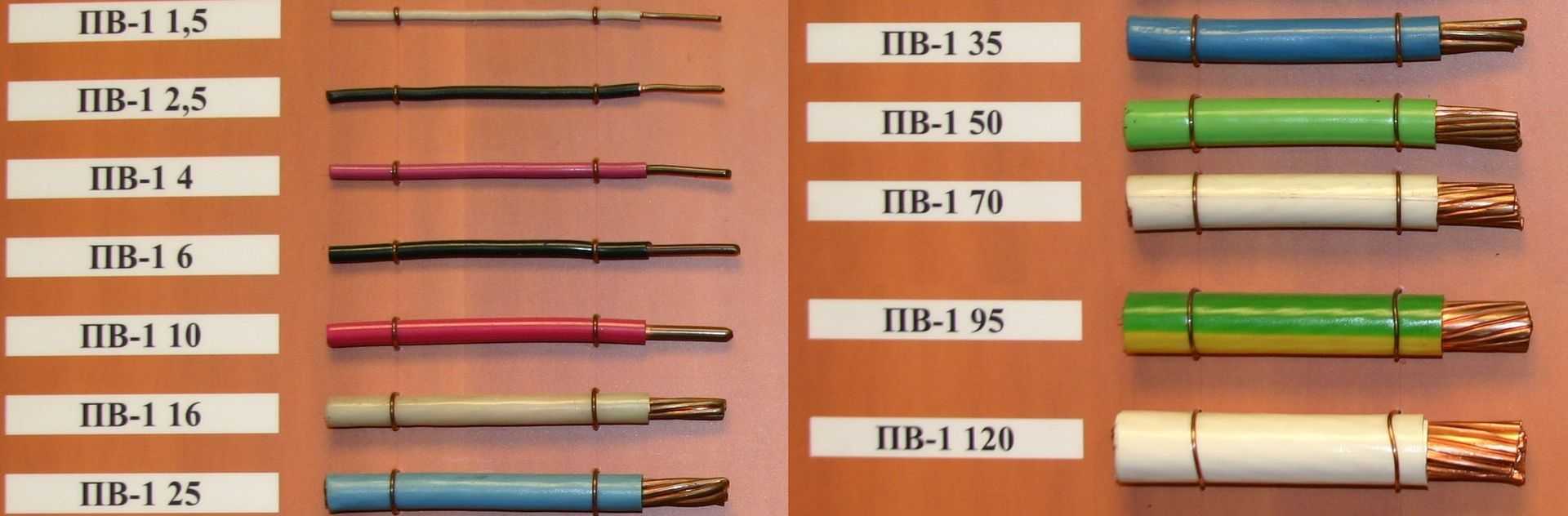

Цветовой ряд проводов ПВ3
Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
Механические и электрические параметры провода ПВ3
Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.
Механические характеристики провода ПВ3
К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.
Итак:
Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.
Стенд для испытания провода на изгиб при низких температурах
Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.
Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С
При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля
При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам
Понятное дело, что цена на такой провод выше.
Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.
Электрические характеристики провода ПВ3
Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны
И при выборе провода их никак нельзя обделять своим вниманием
Итак:
Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.
Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.
Максимально допустимые сопротивления провода ПВ3
Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям
Для этого изоляцию подвергают высоковольтным испытаниям.
Основные характеристики провода ПВ3
Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.
Стоимость кабеля
Стоимость кабеля варьируется от 1100 до 5250 рублей за 1 км и зависит от количества жил и их сечения. Перед покупкой кабельной продукции, в том числе и представителей серии ПВ 1, следует, выполнить следует выполнить следующие действия:
- Осмотреть поверхность кабеля со всех сторон на наличие дефектов и визуальных повреждений. Их не должно быть на качественном изделии.
- Надрезать изоляционный слой на расстоянии 13 см от края кабеля и проверить изделие на лёгкость снятия изоляционного слоя. Согласно ГОСТу 6323−79, в процессе разделки ПВ 1 изоляционный слой от токоведущей жилы должен отделяться плавно без разрывов слоя. Если при снятии пришлось приложить усилия, то это говорит о том, что перед вами просроченный кабель или изделие, которое хранилось с нарушением условий, указанных в стандарте.
- Проверить соответствие диаметров токоведущей жилы и внешней оболочки. Для этого надо измерить сечение жилы.
- Осмотреть бирку на наличие следующей информации: длины изделия, веса бухты, завода-производителя и дата изготовления.
Если выполненные действия выполнены, а результаты положительны то это изделье можно смело покупать. Однако это ещё не все, перед непосредственным использованием провода ПВ 1 его нужно дополнительно протестировать.
Отрезав 5-метровый кусок кабеля от приобретённой бухты и поместив его в ёмкость с водой на одни сутки, а затем сняв изоляцию с обеих сторон. После этого нужно взять блок питания и на оба конца подавать тестовое напряжение в размере 2,5 кВ в течение 15 минут. На финальном этапе взять тестер и замерить сопротивление изделия.
Взяв валик размером равным десяти диаметрам кабеля ПВ 1, проверить стойкость изделия по изгибу. Этот тест проводится следующим образом: берётся кабель и проводится через поверхности валика, а на выходе осматривается на наличие дефектов. Если их не обнаружено, то изделие пригодно к эксплуатации.
Где применяется
По сути, каких-то строгих ограничений в использовании кабеля данного типа нет. Его можно устанавливать и на освещение, и на подключение электрических установок. Он также используется в станках, где производится подключение различных электрических узлов и механизмов. Почему такой широкий спектр применения? Все дело в том, что:
- провод монтажный ПВ 3 обладает достаточно высокой прочностью, поэтому прекрасно переносит механические нагрузки;
- на нем не образуются колонии микроорганизмов, которые негативно влияют на качество изделия;
- ПВХ изоляция является самозатухающей;
- провод монтажный ПВ 3 или 1 обладает минимальным линейным расширением.
Прокладывать кабель этой марки можно в лотках, трубах (металлических или пластиковых), в специальный каналах, расположенных в конструктивных элементах зданий, внутри установок и станков. Желто-зеленый кабель применяется в контурах заземления.
Конструкция провода
Как выбрать кабель ПВ-3
Кабель выбирается исходя из следующих параметров:
- материал электрического проводника. Преимущество отдается медным проводникам, которые, в отличие от алюминиевых, более гибкие и не подвержены коррозии при взаимодействии с воздухом;
- размер сечения жилы. Медный сердечник требует меньшей площади поперечного сечения, чем алюминиевый. Кабель следует выбирать исходя из нагрузки, с которой он будет работать. Подбор диаметра сечения можно производить через специальные таблицы.
И, наконец, выбор марки проводки очень важен, поэтому следует внимательно изучить маркировку, которая предоставит информацию об основных свойствах продукта
Основные производители
Приобретая электромонтажные и электромонтажные изделия, важно получить заданные параметры, которые обеспечат номинальные условия эксплуатации системы. В противном случае может возникнуть проблема недостаточного сечения или несоответствия климатических характеристик, когда подключенный провод или кабель начнет перегреваться и привести к возгоранию линии
Поэтому так важно покупать PV3 только у проверенных производителей. Среди созданных заводов следует выделить следующие:
- Кабель Alliance TD;
- Специальный кабель;
- Москабельмет;
- Межрегиональная торгово-производственная компания.
Инструкция по выбору кабеля
Чтобы выбрать кабель для сети, нужно определиться с несколькими параметрами: сечение, материал, марка. Самые распространенные материалы — медь и алюминий. Медь имеет лучшую проводимость и не подвержена коррозии. Алюминий — мягкий материал; кабели с сильными изгибами имеют тенденцию быстро ломаться. При контакте с воздухом алюминий быстро окисляется и на поверхности образуется оксидная пленка. Такая пленка плохо передает сигнал тока и обеспечивает ненадежный контакт.
Параметр, определяющий сечение, — это диаметр (d). При малых значениях тока используется медная жила диаметром более 1 мм2, алюминиевая жила — 2 мм2. При работе с большими токами диаметр выбирается исходя из мощности сети. Выбор диаметра производится по таблице. 3 с учетом прокладки кабеля через трубу или открытую.
