Вольтметр на дин рейку

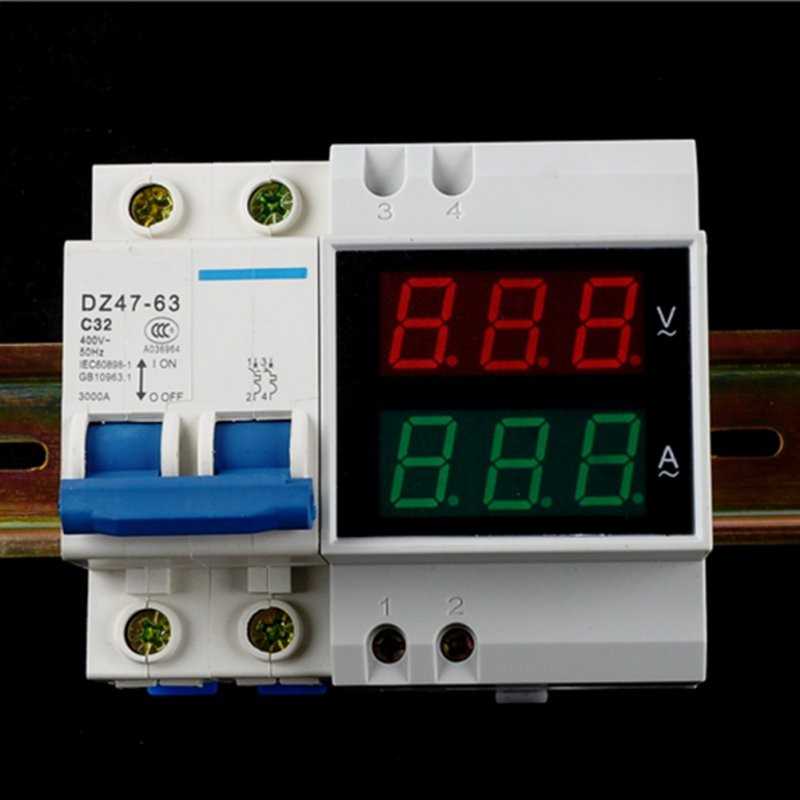

Вольтамперметр на DIN- рейку

Прибором измеряют напряжение и величину переменного тока двумя способами: бесконтактным и контактным. Подключаются к цепи согласно указаниям производителя (указывает, к каким клеммам подключаются провода в зависимости от пределов измерения тока).

Современные электронные приборы такого плана измеряют напряжение от 20 до 450 В, подключаются на фазное напряжение (230 В) и на линейное (400 В), а также к сетям с пониженным напряжением (24, 27, 40, 60, 80, 110 В). Трансформатор токовый встроенного типа позволяет измерять ток до 63 А и отображает полную проходящую мощность, указываемую в кВ∙А. Кроме того, он фиксирует min и max значение напряжения, а также количество отключений после осуществления сбросовой операции.

Материалы для изготовления и нагрузочные характеристики

Материал, из которого изготовлена конкретная дин-рейка, должен соответствовать ее назначению. Это значит, что необходимо учитывать предполагаемые нагрузки, в зависимости от которых подбираются стальные или алюминиевые изделия. Первые из этих образцов по своей структуре более прочные и выдерживают предельные нагрузки при минимальной толщине планки всего в 1 мм.

Под критическими или предельными нагрузками понимается ситуация, когда на рейке монтируются габаритные приборы типа преобразователей частоты, мощные магнитные пускатели или силовые трехфазные автоматы.

Нагрузочные характеристики

Стальные рейки толщиной 1,0 мм, выдерживают максимальные нагрузки и не имеют ограничений по монтажу Поскольку типовая DIN-рейка выпускается как профильное изделие, она способна выдерживать большие деформационные нагрузки, чем металлическая пластина того же размера. Типовые нагрузочные характеристики дин-реек нормируются действующими стандартами по ряду признаков, включая тип металла. Алюминиевые планки выпускаются в следующих исполнениях:

• рейки толщиной 1 мм, рассчитанные на монтаж одиночных модульных устройств: защитных автоматов, блоков УЗО, модулей питания;
• планки 1,1 мм, предназначенные для установки одиночных приборов, размещаемых в несколько рядов;
• те же изделия, но с показателем 1,4 мм, рассчитанные на модульное оборудование любого класса и массы.

Все эти изделия перед установкой нарезаются на отрезки нужной длины.

В комплект могут входить стальные рейки толщиной 1,0 мм, по нагрузочной способности аналогичные алюминиевой рейке толщиной 1,5 мм. Они могут выдерживать максимальные нагрузки без ограничений по весу и количеству посадочных мест в рамках допустимого размера. Кроме того, производители щитового оборудования нередко комплектуют распределительные шкафы рейками нестандартного профиля.

Особенности трехфазных устройств

Трехфазные измерительные устройства представлены цифровыми вольтметрами, с помощью которых осуществляется технологический контроль значения напряжения. Они предназначены для электрических цепей переменного тока в промышленности, жилых зданиях и других объектах.

Вольтметры нередко являются составной частью в системах, осуществляющих автоматизированный контроль над технологическими процессами. В этих случаях они используются как основные или дополнительные средства индикации. В отличие от приборов учета, данные устройства не требуют периодических поверок.

Помимо силовых клемм, в передней части располагаются трехразрядные индикаторы, на которых отображается значение напряжения во всех контролируемых фазах. Показатели выводятся на экраны в виде цифр красного цвета.

Трехфазные вольтметры конструктивно содержат три измерительных цепи с гальваническими развязками. Некоторые модели в соответствии со схемой подключения контролируют напряжение в различных видах независимых линий, а также фазные и линейные напряжения в трехфазных сетях.

Питание измерительных приборов осуществляется от напряжения контролируемой сети. Измерения проводятся в широком диапазоне – от 50 до 450 вольт. Устройства нормально работают при частоте 45-70 Гц, существуют приборы, рассчитанные на 400 Гц.

Подключение в трёхфазном вольтметре производится напрямую к измеряемой цепи. В однофазной сети при подключении входов не учитывается место расположения фазного и нулевого проводов. В трехфазных сетях нулевая шина должна соединяться с каждым входом прибора. Фазные напряжения контролируются путем подключения между фазами всех входов измерительного прибора.

В случае падения напряжения в какой-либо линии контролируемой сети до величины ниже 30 вольт, цифры, отображающие текущее напряжение на экране, начинают мигать через каждую секунду. Если же во время работы напряжение превысит максимальный вольтаж, составляющий 450 В, на индикаторном экране соответствующей фазы будет также мигать значение текущего напряжения с периодичностью в 1 секунду.

Подключение прибора

Схема подключения прибора

Тонкости, которые необходимо учесть перед тем как подключить вольтметр:

Правильно выбранный диапазон измерений убережет прибор и проверяемую схему от повреждений

С особой осторожностью следует работать, когда показание вольтметра близко к пределу. Скачок ЭДС способен спалить обмотки измерительного прибора;
Стрелочный вольтметр может обеспечить нормативную точность только при правильном положении

Если на приборе указанно горизонтальное размещение, то располагать его вертикально запрещено, как и наоборот
Также следует уделять внимание отсутствию вибраций и сильных магнитных полей;
Измерения вольтметром можно выполнять как под напряжением, так и отключая схему от источника питания с последующим включением;
При работе с опасной величиной напряжения рекомендуется использовать защитные перчатки и диэлектрические коврики;
При использовании аналогового прибора до начала измерений необходимо проконтролировать, что стрелка показывает ровно на ноль. В случае необходимости следует произвести настройку специальным регулировочным винтом;
В случае необходимости проводится калибровка;
Для обеспечения высокой точности измерений следует проверить как давно происходила поверка вольтметра

Часто приборы имеют несколько пределов измерения. У аналоговых вольтметров для каждой величины используются разные схемы подключения. В цифровых достаточно установить указатель напротив требуемого значения. Наиболее современные устройства способны автоматически определить предел измерения и в процессе контроля напряжения менять его.

Виды дин-реек

Установка автоматического выключателя на din-рейку

В зависимости от формы крепежной планки известные образцы изделий этого класса делятся на следующие виды:

• рельсы ТН типа (их разновидности – ТН 15, ТН 35, ТН 75);
• изделия класса «C» (C20, 30, 40, 50);
• планки G-типа (G 32).

Первая из этих конструкций по форме напоминает букву греческого алфавита «омега» и является самой распространенной среди выпускаемых промышленностью образцов. На ней традиционно крепятся корпуса электросчетчиков и автоматов.

У С-образных моделей боковые края загнуты вовнутрь, благодаря чему ее профиль позволяет фиксировать клеммные колодки особой формы и конструкции. G-планка является слегка измененной модификацией, используемой крайне редко и применяемой для тех же целей. Длина этих крепежных изделий в зависимости от производителя варьируется в пределах от 7,5 см до 2 метров, что позволяет размещать на них от 4 до 96-ти штук защитных приборов при стандартной ширине одного модуля автомата.

Преимущество первых конструкций – в удобстве установки, поскольку при наличии отверстий, набитых с шагом 10-15 мм, крепить стальную рейку намного проще. Зато литые образцы более прочные и надежные. Они не деформируются при наличии большого числа автоматов в распределительном щитке.

Выбор и установка измерителей

Выбирая измерительное устройство, необходимо обращать внимание на следующие технические характеристики:

• Минимальный и максимальный пределы измеряемых величин.
• Степень допустимой погрешности в %.
• Температурный диапазон, в котором возможна нормальная эксплуатация.
• Степень защиты от коротких замыканий и скачков напряжения.
• Величина мощности, потребляемой самим устройством.

Срок эксплуатации современных измерительных устройств устанавливается производителями не менее 8 лет

Следует обратить внимание и на условия хранения прибора. Рекомендуется выбор модульного оборудования от одного производителя, в этом случае не возникнет проблем с совместимостью

В электрических щитках квартир или офисов установка приборов производится следующим образом: для однофазной сети достаточно одного вольтметра, в трехфазной сети дополнительно потребуется амперметр. Лучше всего установить комбинированные устройства, необходимые для каждой фазы.

Монтаж измерительного оборудования выполняется в следующем порядке:

• Полностью отключается напряжение сети.
• Индикатор напряжения устанавливается на DIN-рейку.
• Провода подводятся к клеммам в соответствии со схемой подключения и закрепляются.
• Питание вновь подается в сеть.
• Проверка работоспособности прибора: на цифровом табло должна появиться индикация.

После монтажа устройство начнет отображать значение сетевого напряжения в реальном времени. Однако такие приборы совершенно не обеспечивают защиту бытовой техники и оборудования в тех случаях, когда рабочие показатели отклоняются от нормы. Полноценная защита возможна с помощью одно- или трехфазных реле напряжения и других специальных устройств. Они могут устанавливаться отдельно или входить в конструкцию комбинированного индикатора.

Продукция компании АББ

В компании АВB производится широкий ассортимент измерительного оборудования. В производстве используются наиболее прогрессивные технологии автоматизации и энергетики.

Новые модели включают разнообразные устройства, в том числе указатели напряжения, отличающиеся по своему целевому назначению. Они обеспечивают управление, защиту и коммутацию, выполняют контрольно-измерительные функции. Благодаря конструктивным особенностям и габаритам, эти устройства совместимы со всеми типами существующих электроустановок.

Индикаторы напряжения

Как сделать индикатор напряжения на светодиодах

Типы индикаторов

Трехфазное реле напряжения

Индикатор короткого замыкания

Трансформатор напряжения

Приветствую! Речь пойдет об различный модулях и фишках которые все знают помогут собрать щиток. Писать о том, что надо использовать качественные автоматы, УЗО я не буду, об этом сказано в других постах нашего сообщества.Начнем с простого — провода, которым будем соединять начинку. Для этих дел используется провод ПВ-3 (ПуГВ), благодаря тому, что он многожильный, он довольно гибкий. Для зачистки проводов используем стриппер. Данный инструмент может быстро зачистить провод на определённое расстояние, не повредив жилу и сделает это всего в 3 шага, не верите? Посмотрите сами)

Стриппер который у меня — не лучший вариант, с большими проводами он справляется плохо.

Чтобы избежать «распушения» многожильного провода в автомате используем кримпер (пресс-клещи ну или просто-напросто обжимка)

Они бывают разные, обжимают только определённые наконечники, определённого сечения — на это обращаем внимание!. Нам понадобятся наконечники НШВИ, вот так будет выглядить обжатый ими провод:

Нам понадобятся наконечники НШВИ, вот так будет выглядить обжатый ими провод:

Соединение автоматов. Тут используется шина (гребёнка). Это решение позволить избавится от лишних проводов, а так же добавится надежность и эстетичность.

На фото специальная шина, для 2 фаз (или одной фазы и нуля), существуют также гребёнки для 3 фаз.

Ограничитель для din-рейки. Как понятно из названия он фиксирует всё, что установлено на рейке, предотвращая от перекашивание и смещения.

Клеммники. С их помощью упрощаем подключение щитка. Будет достаточно подключить ввод и потребителей в предназначенный для них клеммник.

Дальше пойдут менее важные/специфические модули)

Розетка на DIN-рейку. Может иногда пригодится. В одном из видео увидел, как её хорошо применили.

Индикаторы. Можно сделать индикацию наличия фаз (фазы), включения реле и тд..

Звонок. Думаю тут комментарии излишни)

Вольтамперметр. Следим за потребляемой мощностью. Неплохое решением будет установка на несколько фаз.

Реле напряжения — Защита от высокого или низкого напряжения, которое может быть опасно для техники. Особенно актуально для домов с старой проводкой, но об этом уже говорилась в одном посте нашего сообщества

Реверсивные рубильники — с помощью рубильников можно организовать ручное переключение на резервный ввод (например: можно переключить питание дома с местной электросети на генератор), о них тоже писалось в одном посте.

Импульсное реле — организуем включение/выключение нагрузки (например света). Переключение происходит после «импульса» (подача и отключение питания), с их помощу можно сделать управление светом из нескольких мест.

Сигнальные контакты — модули для автоматов, который позволяет определить положение рычажка автомата/УЗО/Дифа и тд..

Кросс-модули и распределительные блоки — нужны для более удобного распределения питание в щите (особенно в трёхфазном).

Реле контроля фаз — Защита от нарушение симметрии фаз, обрыв фазы, нарушение порядка чередования фаз и др.

Термостат и нагреватель на DIN-рейку — Необходим для щитков, которые устанавливаются на улице.

Реле приоритета. Данный модуль будет полезен для тех, кому не хватает выделенной мощности. В случае, если потребляемая мощность будет близка к пику, то различная нагрузка будет отключатся.

Реле времени — включение и выключение нагрузки в определённое времяСчетчики — они бывают компактные, специально для установки на DIN рейку.

• https://mysku.ru/blog/china-stores/30360.html
• https://electric-220.ru/news/indikator_naprjazhenija_na_din_rejku/2018-09-16-1568
• story/7_moduli_i_razlichnyie_melochi_dlya_dinreyki_4337156

Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями». В соответствии с этим определением область ее применения распространяется на следующие случаи:

• необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
• потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
• при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Типы дин-реек Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.

При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.

Размеры и способ установки

В бытовых условиях традиционно применяются стандартные планки с шириной профиля 35 мм (ТН 35), имеющие высоту полочки порядка 7,5 мм. Различные исполнения изделия могут отличаться по заявленной толщины профиля (1-1,5 мм) и диаметру набитых при перфорации отверстий (4 или 5 мм). Для их крепления на направляющих распределительного щитка потребуются болты соответствующего типоразмера. Установочное изделие фиксируется в двух крайних точках планки таким образом, чтобы не образовывалось частей, выступающих за срез направляющих. То есть по длине заготовки подбираются точно по размеру, для чего боковые излишки заранее отрезаются.

Испытания указателя

Лабораторные испытания проводят организации, имеющие на это специальную лицензию. Для осуществления проверки собирается схема, в которую включается указатель высоких или низких напряжений.

УНН испытывают на состояние изоляции, величину напряжения индикации. Также проверяют его работу при повышенном напряжении, при этом замеряют ток. Плавно увеличенное от нулевого значения напряжение доводится до превышения рабочего на 10% и выдерживается в течение 1 мин.

Схема электроустановки для испытания изоляции корпуса и провода УНН до 1000 В

УВН испытывают, начиная с рабочей части, прикладывая напряжение к наконечнику и винтовому соединению. Если индикатор на напряжение выше 35 кВ, рабочую часть не проверяют, испытывают только состояние изолирующей части и рукоятки.

Схема испытательной установки для УВН

Полученные результаты оформляются протоколом и заносятся в журнал. На допущенное к эксплуатации средство устанавливается бирка со штампом, где указана дата следующей поверки.

Указатели и индикаторы напряжения служат для обеспечения безопасности обслуживающего персонала при работах, они же могут таить в себе опасность. Хранение, правильное применение и ежедневный визуальный осмотр должны обеспечиваться тем, кто непосредственно пользуется указателем. Запрещено использование устройства, если срок проверки истёк, а также,если оно подверглось механическому воздействию в результате падения или удара.

Выбор и установка измерителей

Выбирая измерительное устройство, необходимо обращать внимание на следующие технические характеристики:

• Минимальный и максимальный пределы измеряемых величин.
• Степень допустимой погрешности в %.
• Температурный диапазон, в котором возможна нормальная эксплуатация.
• Степень защиты от коротких замыканий и скачков напряжения.
• Величина мощности, потребляемой самим устройством.

Срок эксплуатации современных измерительных устройств устанавливается производителями не менее 8 лет

Следует обратить внимание и на условия хранения прибора. Рекомендуется выбор модульного оборудования от одного производителя, в этом случае не возникнет проблем с совместимостью. В электрических щитках квартир или офисов установка приборов производится следующим образом: для однофазной сети – достаточно одного вольтметра, в трехфазной сети дополнительно потребуется амперметр

Лучше всего установить комбинированные устройства, необходимые для каждой фазы

В электрических щитках квартир или офисов установка приборов производится следующим образом: для однофазной сети – достаточно одного вольтметра, в трехфазной сети дополнительно потребуется амперметр. Лучше всего установить комбинированные устройства, необходимые для каждой фазы.

Монтаж измерительного оборудования выполняется в следующем порядке:

• Полностью отключается напряжение сети.
• Индикатор напряжения устанавливается на DIN-рейку.
• Провода подводятся к клеммам в соответствии со схемой подключения и закрепляются.
• Питание вновь подается в сеть.
• Проверка работоспособности прибора: на цифровом табло должна появиться индикация.

После монтажа устройство начнет отображать значение сетевого напряжения в реальном времени. Однако такие приборы совершенно не обеспечивают защиту бытовой техники и оборудования в тех случаях, когда рабочие показатели отклоняются от нормы. Полноценная защита возможна с помощью одно- или трехфазных реле напряжения и других специальных устройств. Они могут устанавливаться отдельно или входить в конструкцию комбинированного индикатора.

Технические характеристики

• Напряжение питания: 230 В.
• Рабочая частота: 50/60 Гц.
• Красный светодиодный дисплей: 3-разрядный, высота 8 мм.
• Точность для полной шкалы: 0,5% ±1 единица.
• Потребление: 5 ВА макс. или 2,5 ВА ном.
• Степень защиты: IP40 для передней панели;
• IP20 на уровне зажимов.

Присоединение: туннельные зажимы для кабелей 2,5 мм2.
Соответствие стандартам:

• безопасность: МЭК/EN 61010-1;

электромагнитная совместимость ЭМС: МЭК/EN 65081 -1 и МЭК/EN 65082-2.

Многодиапазонный амперметр

• Номинальный ток: при прямом подключении: 5 А;
• при использовании ТТ (не входит в комплект поставки) с настройкой параметров на передней панели амперметра: 10, 15, 20, 25, 40, 50, 60, 100, 150, 200, 250, 400, 500, 600, 800, 1000, 1500, 2000, 2500, 4000, 5000 A.

Нижний предел измерений: 4% номинального тока.
Потребление измерительного входа: 0,55 ВА.

Скачать документацию

Техническое описание цифровых амперметров AMP, вольтметров VLT и частотометров FRE, монтаж на DIN-рейке (451.6 kB)

Обзор производителей

Кроме широко известного в России производителя «Меандр», доступны и другие производители – в основном китайские: Ketotek, Ledsmith, Arlen&Alice и десятки других, менее известных. Все они заказываются через китайские магазины, например Aliexpress. Многие из них имеют функции полноценного варметра (вольтамперметра).

Если вам принципиально качество на всех уровнях – специалисты посоветуют вам посмотреть пристальнее в сторону приборов от компании «Меандр». Этот поставщик производит лицензированную и сертифицированную измерительную продукцию, допуская намного меньше браков, чем китайские фирмы, особенно малоизвестные. Альтернативой послужит также шведско-швейцарская компания ABB, являющаяся европейским лидером по электрике и автоматике, а также по иным отраслям электротехнической промышленности.

Особенности монтажа и выбора

Вольтамперметр

Приборы создают с учетом особенностей установки на ДИН рейке. Кроме стандартного крепежа, применяют кратные размеры 1,5; 2; 2,5 относительно типовых моделей. Это упрощает компоновку элементов. Как правило, клеммы для подсоединения проводов располагаются в нижней части.

Подключение выполняют по схеме, указанной производителем. Графическое изображение приводят в сопроводительной инструкции, в наклейке или рельефной картинке на корпусе. Если этих данных нет, следует получить необходимую информацию на официальном сайте.

Очень внимательно устанавливают амперметры, чтобы исключить параллельное подключение в сеть. Такая ошибка выведет качественное изделие из строя. При работе с высокими значениями пользуются схемой трансформатора тока.

Выбирают измерительные приборы с комплексным учетом:

• входных параметров;
• точности;
• условий эксплуатации;
• необходимых сервисных функций (памяти, настроек).

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Устройство и принцип работы

Внутри цифровой амперметр состоит из нескольких главных функциональных узлов. Это компаратор и преобразователь напряжения, а также резисторы, цифровой процессор и устройство вывода данных на дисплей.

Компаратор выполняет функцию аналогово-цифрового преобразователя, конвертируя аналоговые данные о силе тока в цифровой сигнал. После эти данные отображаются на экране.

У амперметров с таким устройством есть ряд преимуществ перед старыми аналоговыми моделями. У последних, использующих традиционный отсчётный механизм со стрелкой, есть неудобная черта – показывать значение силы тока не сразу, а спустя какое-то время после включения в цепь. Цифровое устройство, напротив, выводит информацию без задержки. Его быстродействие зависит от мощности компьютера, который обрабатывает сигнал.

К плюсам цифровых устройств можно отнести также помехоустойчивость и высокую точность. Поскольку амперметры этого типа сейчас пользуются популярностью и устанавливаются во многих типах сетей, разработаны простые, удобные и универсальные схемы их установки.

Отсутствие необходимости калибровать прибор также является важным достоинством устройств на основе микроконтроллеров. Ведь традиционные стрелочные индикаторы, как и любые устройства механического типа, нуждались в периодической проверке шкалы на точность, настройке и калибровке.

Но их расширенные возможности имеют свою цену – эти амперметры требуют отдельного питания для электронных микросхем и дисплея, и стоят они дороже, чем аналоговые.

Установка и эксплуатация

Установка производится путём крепления на DIN-рейку (шириной 35 мм) в щитке – либо на ровной поверхности стены. Особый крепёж здесь не нужен – детали уже входят в комплект щитка и самого вольтметра. Чтобы использовать DIN-вольтметр на ровной стенке, переключите натяжители замков в крайнюю позицию. Клеммник позволяет надёжно закрепить провода с площадью сечения в 0,5… 2,5 мм2. После включения в сеть и опробования работы вольтамперметр сразу же выдаст измеряемое напряжение и потребляемый ток на линии (или всех трёх линиях). Отдельного источника им не требуется – они питаются с этой же линии.

Устройства чаще всего оснащаются одной кнопкой, сочетающей в себе вывод всех сведений о работе сети:

• первое нажатие – максимальное напряжение с момента последнего сброса журнала событий;
• второе – минимальное напряжение на линии;
• третье – колебания напряжения (изменение в вольтаже);
• четвёртое – число выключений подачи электричества.

Разная токовая нагрузка в отдельных моделях требует подключения к разным клеммам. Это необходимо для получения нужной точности. Конкретные указания определяются той или иной моделью.

Вольтметры с DIN-креплением могут выдавать погрешность измерений до 1,5%, рассчитаны на промышленную частоту в 45… 70 Гц, обладают разбросом напряжения в 50–450 В и 3-м уровнем устойчивости по ГОСТу Р-51317.4.4-99. Потребляют не более 2,5 Вт. Срок службы – 8… 10 лет при соблюдении правил использования.

О вольтметре действующего значения ВМ-1 на на DIN-рейку 35 мм смотрите далее.

Применение независимых измерительных инструментов позволяет контролировать качество сетей питания, распределение нагрузок. Приобрести и установить вольтметр на ДИН рейку можно самостоятельно. Ниже рассмотрен алгоритм действий, который пригодится для правильного выбора изделий и последующей эксплуатации.

Трехфазный измерительный прибор, установленный на ДИН рейке
