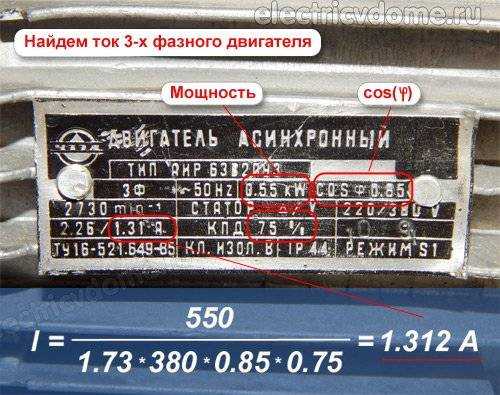

Расчёт тока трехфазных двигателей:

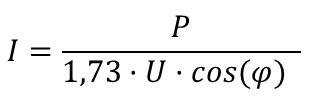

Значение тока, потребляемого от сети трехфазным электродвигателем, следует брать из его паспортных данных (указываются на двигателе или в его паспорте). В случае если в паспортных данных отсутствует значение тока, то он может быть вычислен по формуле:
Pд– мощность двигателя в ваттах;
Uл– линейное (межфазное, 380 или 36) напряжение сети в вольтах;
cos φ– коэффициент реактивной мощности, от 0 до 1;
η– К.П.Д. двигателя от 0 до 1.
В том случае, когда кроме мощности никаких паспортных данных нет, то можно воспользоваться формулой, использующей усредненные коэффициенты двигателей (до 10 кВт):I =2Pд, где мощность в киловаттах, а ток – в амперах.

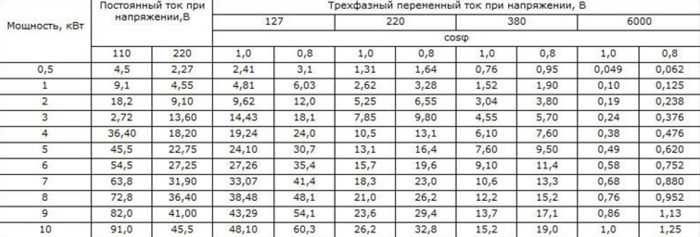

Для определения зависимости тока от типа нагрузки можно воспользоваться таблицей:
Определение тока нагрузки по мощности.
Почему возникает необходимость перехода от ампер к киловаттам и обратно
Свести описание электрической сети только к одной единице не получается. Необходимость использования двух разных единиц измерения параметров возникает из-за того, что в подавляющем большинстве случаев конкретная проводка обслуживает несколько потребителей, каждый из которых вносит свой вклад в силу протекающего тока.
В результате

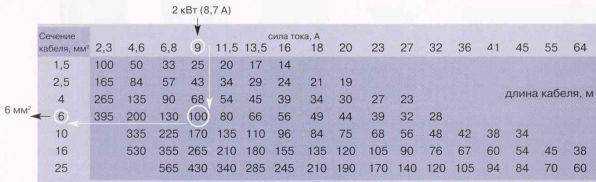

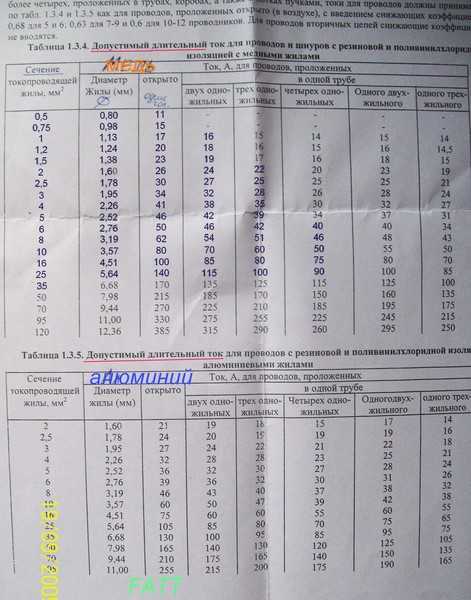

- сечение проводов удобно рассчитывать по максимальной силе протекающего через них тока;
- аналогичным образом подбираются автоматические выключатели, которые защищают приемники и провода от перегрузки и короткого замыкания;
- основной же характеристикой любого подключаемого к розетке электрического устройства как токоприемника или нагрузки традиционно является его мощность.
Популярность указания мощности потребления, как одного из главных параметров электроприбора, определяется также тем, что оплата электроэнергии осуществляется по электросчетчику, который отградуирован в кВт*час.
Соответственно при известной стоимости одного кВт*час оплата электроэнергии определяется простым перемножение трех чисел: мощности, продолжительности работы и стоимости одного кВт*час.
С учетом особенности определения расходов на электроэнергию становится понятным преимущество применения для мощных устройств не полезной мощности, измеряемой в кВт, а полной мощности, которая определяется в кВА.
Оно выгодно тем, что дает возможность выполнять расчеты по единой методике без отдельного учета фактического фазового сдвига тока и напряжения.
Принцип идентичности расчетов при знании полной мощности распространяется также на расчет тока.
Сам пересчет из одной единицы в другую выполняется по представленным выше соотношениям (1) и (2) и из-за их простоты не составляет больших проблем.
В данном случае свою роль играет то, что напряжение U можно считать константой, которая меняется только от количества фаз проводки.
Далее приведем основные правила выполнения таких расчетов применительно к наиболее часто встречающихся на практике случаям.

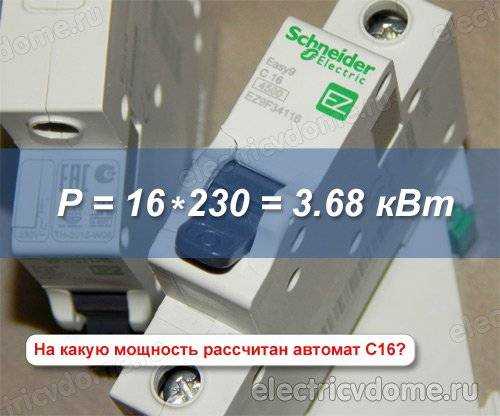

Сколько киловатт выдерживает автомат 16 ампер?
Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.
Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.
Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.
Формула для трехфазной сети
В некоторых частных домах, оборудованных электрообогревом и электроплитами, подводится трехфазная линия 380 В. Есть две ситуации, требующие вычислений в этой сети:
Все нагрузки однофазные, разделены на отдельные группы. Расчет выполняется отдельно для каждой фазы, аналогично однофазной сети.
Помимо однофазных приборов и обогревателей, есть трехфазные электродвигатели. Для этих устройств преобразование мощности в ток осуществляется по специальным формулам:
и ток соответственно:
| Информация! Для примерных расчетов тока трехфазного электродвигателя допускается использовать формулу I (A) = 2P (кВт). |

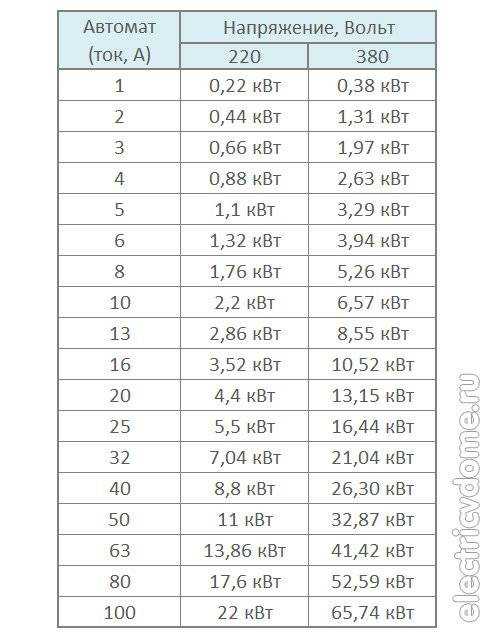

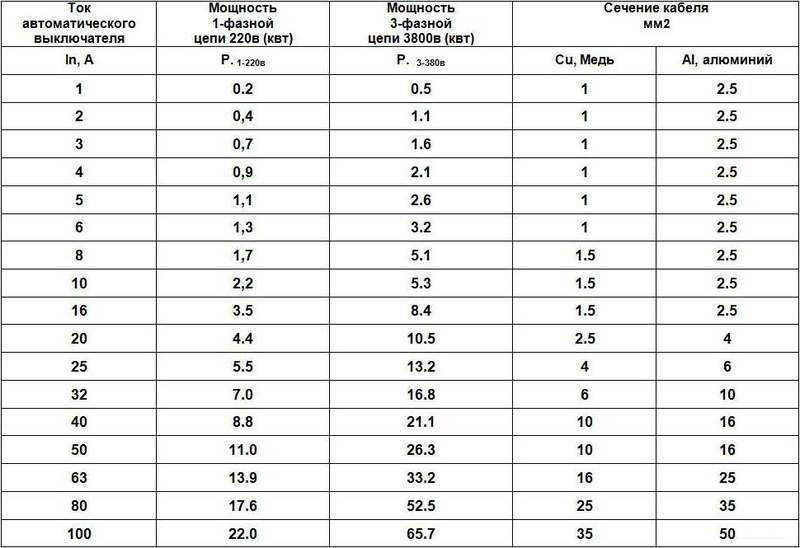

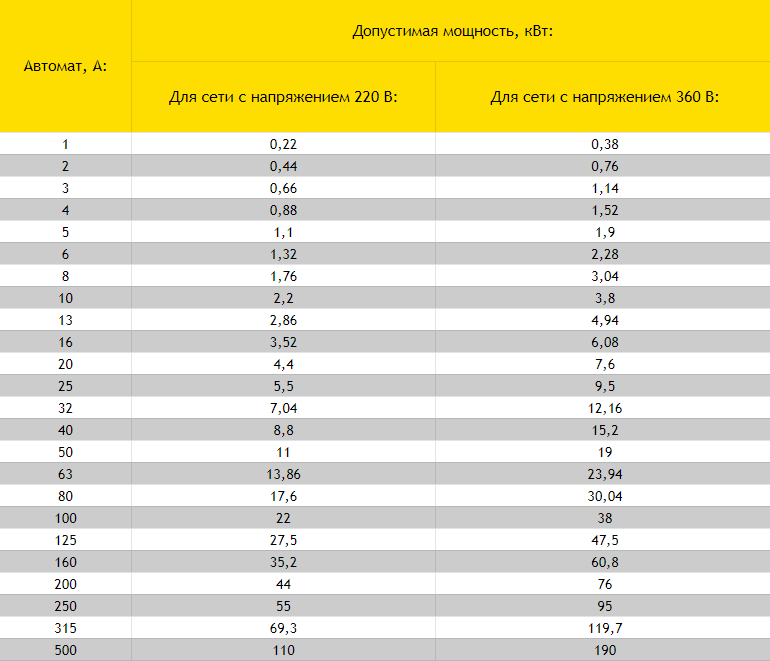

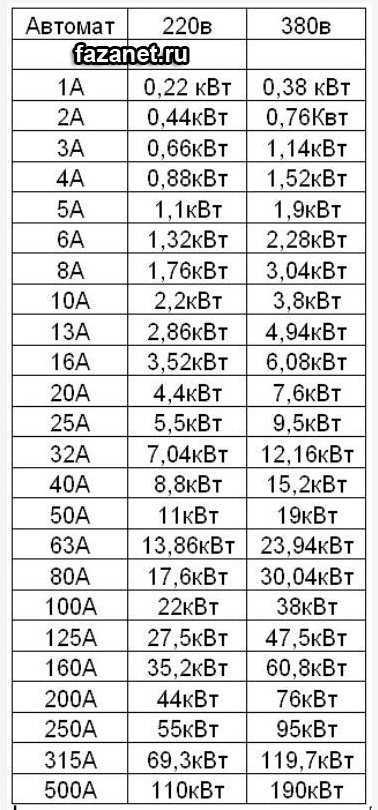

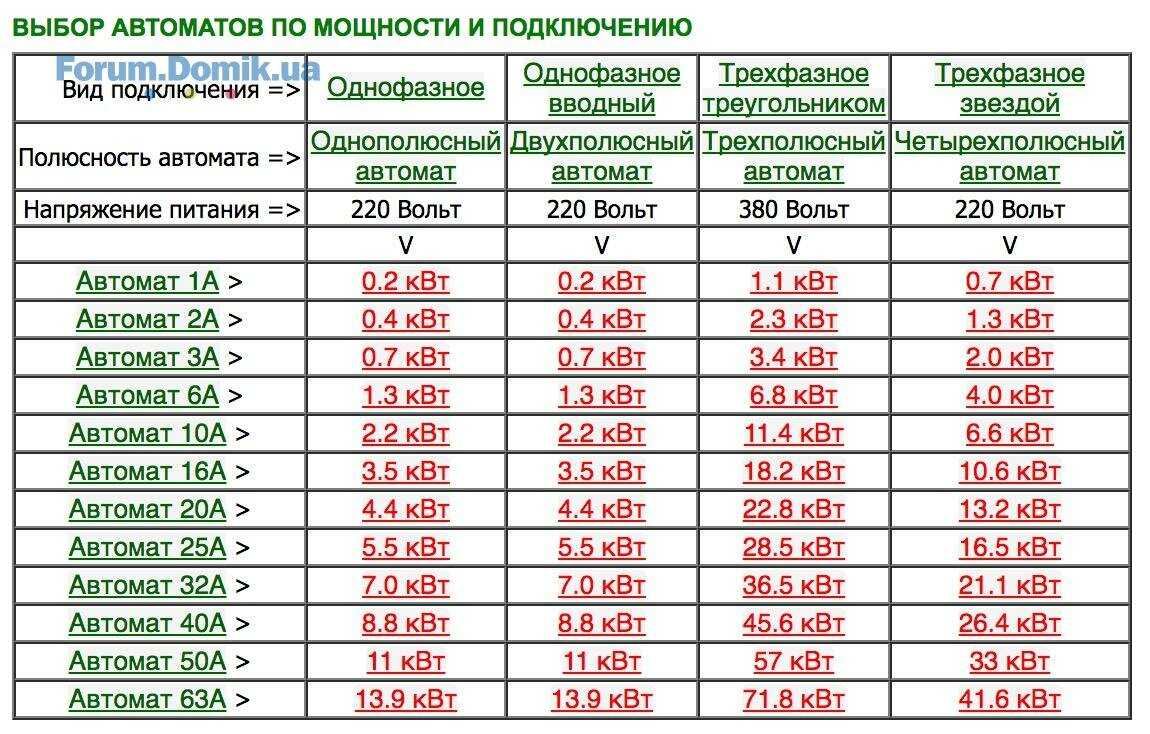

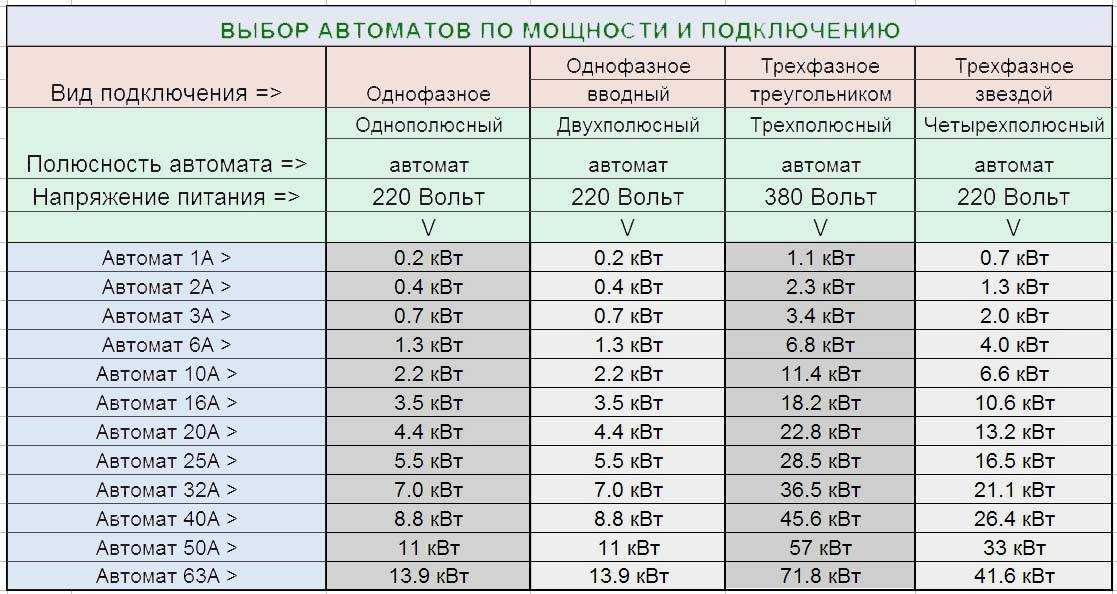

Таблица, как преобразовать Амперы в Ватты для расчета автоматических выключателей:
| Ток машины, Ампер | Напряжение | |
| 220 вольт | 380 Вольт | |
| 1 | 0,22 кВт | 0,38 кВт |
| 2 | 0,44 кВт | 1,31 кВт |
| 3 | 0,66 кВт | 1,97 кВт |
| 4 | 0,88 кВт | 2,63 кВт |
| 5 | 1,1 кВт | 3,29 кВт |
| 6 | 1,32 кВт | 3,94 кВт |
| восемь | 1,76 кВт | 5,26 кВт |
| 10 | 2,2 кВт | 6.57 кВт |
| 13 | 2,86 кВт | 8,55 кВт |
| 16 | 3,52 кВт | 10,52 кВт |
| ветры | 4,4 кВт | 13,15 кВт |
| 25 | 5.5кВт | 16,44 кВт |
| 32 | 7,04 кВт | 21,04 кВт |
| 40 | 8,8 кВт | 26,30 кВт |
| 50 | 11 кВт | 32,87 кВт |
| 63 | 13,86 кВт | 41,42 кВт |
| 80 | 17,6 кВт | 52,59 кВт |
| 100 | 22 кВт | 65,74 кВт |
Расчет мощности в сети постоянного тока
Самый простой способ преобразовать амперы в ватты – для устройств постоянного тока. В этих устройствах он используется в простейшем виде. В быту такой расчет часто проводят при ремонте автомобильной проводки и подключении светодиодных лент.

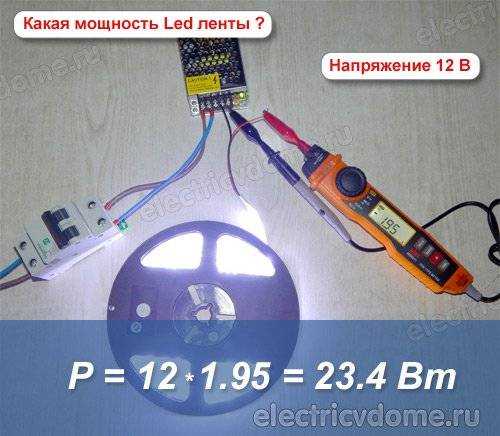

Эти полоски подключаются к блоку питания и для его выбора необходимо знать ток потребления светодиодных устройств. Если выбор агрегата сделан неправильно, он будет перегружен и перегорел, или наоборот, мощность агрегата будет чрезмерной. Такой блок дороже и имеет больший размер.
В случае блоков питания, разработанных специально для светодиодных лент, указываются выходное напряжение, ток и мощность, но на некоторых устройствах мощность не указывается.
В этом случае его можно рассчитать по формуле P = U * I. Для устройства с выходным напряжением 12 В и током 1,4 А P = 12 В * 1,4 А = 16,8 Вт С учетом 20% запас мощности этого источника питания, вам просто нужно подключить 1 метр ленты LED5050.
Можно сделать по-другому и определить ток потребления светодиодов. При установке ленты мощностью 14,4 Вт / м, указанной на бирке, потребление тока на 1 метр составит I = P / U = 14,4 Вт / 12 В = 1,2 А. При длине ленты L 3 метра, полный ток I = 1,2 А * 3 м = 3,6 А.
Пример перевода Ампер в Ватты в однофазной сети
Расчет на однофазную сеть чаще всего проводят для бытовой электропроводки. Cosφ в данном случае принимается равным 1, но возникают трудности из-за неодновременного включения всех электроприборов.
Например, все розетки на кухне подключены к автоматическому выключателю на 25 А. К этим розеткам относятся электрический чайник на 2 кВт, электрическая духовка на 1,2 кВт, микроволновая печь на 0,8 кВт, посудомоечная машина, 3,5 кВт и стиральная машина на 3,5 кВт. Какие из этих устройств можно включать одновременно?
В первую очередь нужно знать общую мощность устройств, которые можно подключить к машине. Для этого используется формула P = U * I = 220V * 25A = 5500V = 5,5 кВт. Как видно из расчета, одновременно разрешается включать чайник, духовку и микроволновую печь без посудомоечной и стиральной машины или одного из этих устройств и одного из устройств меньшей мощности.
Перевод Ампер в Ватты для трехфазной сети
Допустим, у вас частный дом и для его подключения используется трехфазный ввод. В гидрозащите установлен трехполюсный автомат на 32 Ампер. Сколько это мощности? Чтобы преобразовать амперы в ватты в этом случае и выяснить, какая максимальная мощность может быть подключена в этом случае, мы воспользуемся приведенной выше формулой (предполагая, что cos (φ) = 1):
P = 380 * 32 * 1,73 = 21036 Вт ≈ 21 кВт
Другой пример: если в доме есть трехфазный вход и входной автоматический выключатель на 25 А, это будет общая мощность электрических приборов, включенных одновременно.
P = 380 * 25 * 1,73 = 16500 Вт = 16,5 кВт.
Важно! Подключить такую мощность можно будет только при одинаковом распределении нагрузки по фазам. Реальная нагрузка в жилом доме состоит из большого количества электроприборов разной мощности и распределяется неравномерно
Реальная нагрузка в жилом доме состоит из большого количества электроприборов разной мощности и распределяется неравномерно.
Другой пример того, как можно найти ток для трехфазного двигателя, соединенного звездой”:
Формулы преобразования усилителей в ватты и наоборот нужны в основном в домашних условиях, но их знания не будут лишними для электриков, работающих на промышленных предприятиях.
Практические измерения
Подсчёт количества электронов в проводнике с секундомером в руке практически неосуществим, поэтому ток измеряют специальными приборами (амперметрами) или косвенными расчётами. Амперметры устроены таким образом, что они реагируют на магнитное поле, создаваемое измеряемым током. Существуют различные типы подобных измерительных приборов, но все они основаны на одном принципе. Общие правила измерений силы тока можно свести к следующему перечню:
Амперметр всегда включается последовательно к нагрузке, при измерениях ток должен протекать через прибор. Подключение прибора параллельно может привести к протеканию в нём слишком больших токов, что способно вызвать его выход из строя. Для высокой точности измерений внутреннее сопротивление прибора должно быть настолько низким, насколько это возможно, чтобы не влиять на параметры цепи
Следует позаботиться о виде тока (AC или DC) В случае с постоянным обязательно обратить внимание на полярность. Диапазон измерений должен быть настолько большим, насколько это возможно без вреда для точности
Важно, чтобы неизмеряемое значение не оказалась за пределами шкалы. Возможны случаи, когда контур невозможно разомкнуть для замеров или нужное место в цепи труднодоступно
В таких ситуациях измерение можно выполнить косвенно. Определив падение напряжения на резисторе, можно с помощью закона Ома определить ток. Косвенные измерения удобно производить мультиметром — прибором, объединяющим функции омметра, вольтметра и амперметра
Возможны случаи, когда контур невозможно разомкнуть для замеров или нужное место в цепи труднодоступно. В таких ситуациях измерение можно выполнить косвенно. Определив падение напряжения на резисторе, можно с помощью закона Ома определить ток. Косвенные измерения удобно производить мультиметром — прибором, объединяющим функции омметра, вольтметра и амперметра.
В ситуациях, когда ток слишком высок для того, чтобы измерить его стандартным прибором, используют шунтирование. Самый дешёвый и простой способ — параллельное присоединение к участку резистора с омметром
Применение для измерений трансформатора тока добавляет важное преимущество, заключающееся в создании гальванической развязки между измерительным прибором и схемой, в которой измеряется ток. Но в этом случае анализ возможен только для переменного тока. Очень важен выбор правильной технологии снятия показаний, чтобы компоненты контрольного оборудования способны были должным образом работать в пиковых и аварийных режимах
Современное развитие цифровой и компьютерной техники значительно расширило возможности точного измерения и исследования токов косвенными методами, а полупроводниковые технологии недалёкого будущего обещают дозировать электричество с точностью до единичного заряда
Очень важен выбор правильной технологии снятия показаний, чтобы компоненты контрольного оборудования способны были должным образом работать в пиковых и аварийных режимах. Современное развитие цифровой и компьютерной техники значительно расширило возможности точного измерения и исследования токов косвенными методами, а полупроводниковые технологии недалёкого будущего обещают дозировать электричество с точностью до единичного заряда.
Ампер – единица измерения силы тока в СИ
По самому популярному международному стандарту (СИ) силе постоянного тока один ампер (1А) соответствует прохождение единичного заряда (1 кулон) за время 1 с:
1А = 1Кл/ 1 с.
Другое базовое определение создано с дополнительным использованием механических составляющих. В соответствии с ним, аналогичный ток создает силу взаимодействия 2*10-7 Ньютонов на каждый метр погонный конструкции, состоящей из двух параллельных проводников. Подразумевается размещение такого устройства в нейтральной среде (вакууме), полностью изолированной от внешних электромагнитных излучений.
Дополнительные единицы
На практике для удобства записи, для очень маленьких или очень больших токов, часто применяют кратные и дольные единицы от основной. Напомним, что кратными называют единицы намного больше основной, а дольными — намного меньше основной:
- Наноампер — 1 нА = 0,000000001=1,0*10-9 А;
- Микроампер — 1 мкА = 0,000001 А;
- Миллиампер — 1 мА = 0,001 А;
- Килоампер — 1 кА = 1000 А;
- Мегаампер — 1МА = 1000000 А= 1,0*106 А.
Рис. 3. Примеры амперметров
Измерение тока в электрических цепях производится с помощью амперметров
Для калибровки шкал этих приборов (стрелочных и цифровых) очень важное значение имеет универсальность и точность самой единицы измерения — ампера
Зачем нужен калькулятор
Онлайн калькулятор позволит быстро перевести ток в мощность. Он позволяет пересчитать потребляемую силу тока 1 Ампер в Ватт мощности, какого-либо потребителя при напряжении 12 либо 220 и 380 Вольт.
Такой перевод мощности используют как при подборе генератора для потребителей тока в бортсети автомобиля 12 Вольт с постоянным током, так и в бытовой электронике, при прокладывании проводки.
Поэтому калькулятор перевода мощности в амперы или силу тока в ватты потребуется абсолютно всем электрикам или тем, кто занимается ею и хочет быстро перевести эти единицы. Но все же калькулятор главным образом предназначен для автовладельцев. С его помощью можно посчитать каждый электрокомпонент в автомобиле и использовать полученную сумму, чтобы понять, сколько электричества должен вырабатывать генератор или какой емкостью поставить аккумулятор.
Зачем переводить амперы в киловатты
Многие люди привыкли при работе с электрическими приборами использовать киловатты, поскольку именно они отражаются на считывающих приборах. Однако многие предохранители, вилки, розетки автомата имеют амперную маркировку, и не каждый обычный пользователь сможет догадаться, сколько в ампераже устройства киловаттовой энергии. Именно из-за этих возникающих проблем необходимо научиться делать перевод величин. Также нередко это нужно, чтобы четко пересчитать, сколько и какой прибор потребляет электроэнергии. Иногда это избавляет от лишних трат на электроэнергию.
Подсчет используемого электрооборудования дома как цель перевода
Определение мощности по потребляемому току
Как определить электропотребление мобильного устройства, если на нем не указана его максимальная мощность? Для этого требуется узнать напряжение и силу тока. Напряжение всех электросетей СНГ стандартное и составляет 220 В. Однако зарядные устройства используют напряжение силой всего 5 В.
Сила потребляемого тока может быть разной. Для мобильных телефонов или планшетов обычно используются зарядные устройства на 1 А, а для электронных парогенераторов (вейп-модов) — 2 А. Известно, что для полной зарядки устройства требуется в среднем 4 часа. Таким образом, мобильный телефон потребляет:
Следовательно, для зарядки мобильных устройств мы дополнительно тратим около 1 кВт/ч в месяц.
Вы также можете рассчитать стоимость электроэнергии по уже известному объему энергопотребления. Для этого выберите в меню калькулятора опцию «Потребление» и укажите потребление энергии в кВт/ч за 1 год. Например, если у вас есть распечатки поставщика электроэнергии за ваше потребление в течение предыдущего года, вы можете использовать это значение для работы нашего калькулятора.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как перевести Амперы в киловатты: формула, таблица Чаще всего этот расчёт производится для выбора блока питания светодиодной ленты, в параметрах которой указываются только напряжение питания и мощность одного метра, или длины ленты, которую можно подключить к данному источнику напряжения. Спрашивайте, я на связи!
А зачем бывают нужны переводы ампер в киловатты и наоборот?
Ответим так – если вы действительно хороший хозяин своего дома, то без оценки параметров электрической сети вам никак не обойтись. А какая-то одна единица измерения, увы, не может в достаточно полной мере описать и возможности имеющейся проводки, и примерный расход энергии. Так что, так или иначе, придется прибегать к расчетам.
Несколько примеров, когда такие вычисления имеют практическую направленность:
Любой потребитель, пусть даже не особо искушённый в вопросах электротехники, приобретая то или иное бытовое устройство, обращает внимание на его мощность. Для одних случаев этот показатель говорит больше о возможностях изделия (например, электроинструмент или обогревательный прибор), для других, скорее, о потреблении энергии
Но в любом случае важно убедиться в том, что подключение этой «обновки» не будет сопровождаться перегрузкой домашней электросети или какого-то ее отдельного участка
Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…
Но в любом случае важно убедиться в том, что подключение этой «обновки» не будет сопровождаться перегрузкой домашней электросети или какого-то ее отдельного участка. Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…. Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…
Показатели мощность многих бытовых приборов с высоким энергопотреблением очень часто крупно выносятся на их упаковку – сложно не заметить…
Оценку проводки и электрической арматуры обычно ведут по токовой нагрузке. Значит, необходимо уметь пересчитать мощность в силу тока, ее обеспечивающую. Затем уже, применяя специальные таблицы, определяют номиналы автоматических выключателей и минимально необходимую площадь сечения проводников, с учетом материала их изготовления (алюминий или медь).
Несоответствие параметров проводки или номиналов автоматов реальным условиям эксплуатации – первый шаг к серьезнейшим авариям. Особенно если до сих пор используются старые алюминиевые проводники, как на иллюстрации.
И лишь потом, сравнивая эти обеспечивающие безопасность эксплуатации параметры с имеющимися в реальности, принимают решение или о допустимости дальнейшего использования проводки, или о необходимости прокладки новой линии, или даже полной реновации всей системы (такое тоже нередко случается).
Теперь глянем на схожую проблему под несколько иным углом, скажем так, с «потребительским креном». А именно: за потреблённое электричество необходимо платить. А тарифы на оплату выражаются в рублях за показатели мощности, затраченные в течение какого-то временного промежутка.
И вот иногда случается, что хозяева квартиры или дома замечают явно завышенные, по сравнению с ранее оплачиваемыми счетами, затраты. И это — при всем том, что «парк» электроприборов в доме не наращивался. Надо полагать, какое-то из устройств стало работать некорректно, в нем образовался пока что скрытый дефект, приводящий к существенному возрастанию потребляемой мощности. Выявить такого «нарушителя спокойствия» можно промером силы тока с помощью мультиметра, с последующим пересчётом в показатели мощности.
Если вдруг потребление ни с того ни с сего резко подскочило, то «ревизия по току» поможет быстро выявить «слабое звено».
Бывает и иная причина проверить реальное потребление электроприбора. Многие встречались с ситуацией, когда в паспорте изделия указываются какие-то совершенно фантастические его возможности, а на практике владельца ожидает разочарование. То есть впечатляющие цифры на коробке в итоге не имеют под собой никакого понятного объяснения и являются обычной маркет-ловушкой недобросовестного производителя. Почему бы не убедиться в достоверности информации самому?
Если покопаться, то можно отыскать и иные значимые причины проверки параметров домашней электросети или характеристик бытовых приборов
Но и того, что уже было перечислено, вполне достаточно для понимания важности умения проводить подобные трансформации значений
Кстати, вспомним, что это за значения и в каких единицах измеряются.

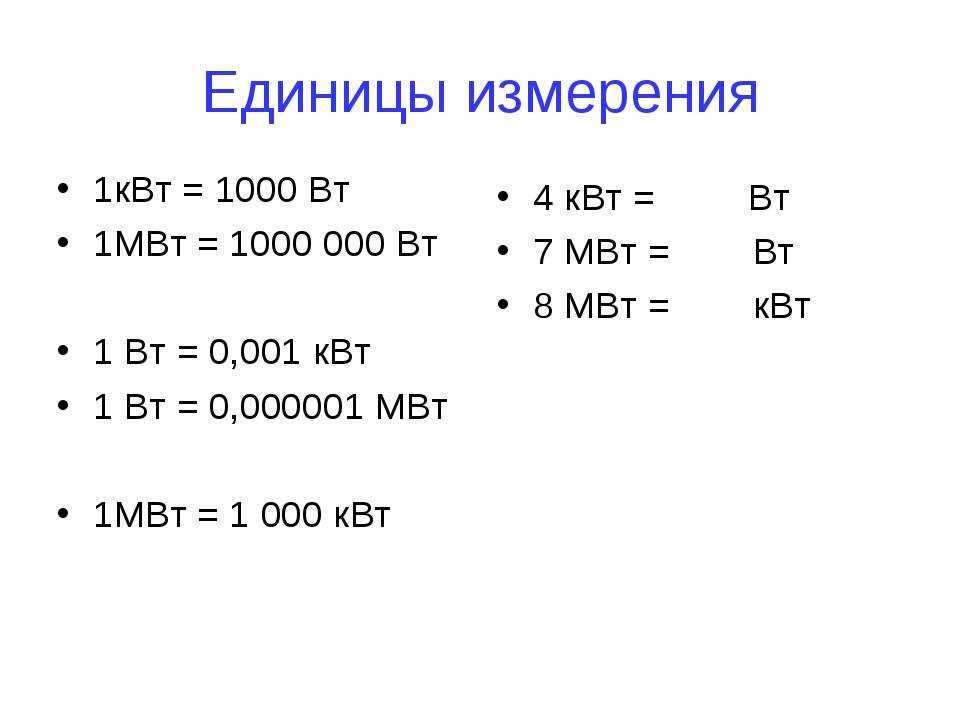

Переводим ватты в киловатты и обратно

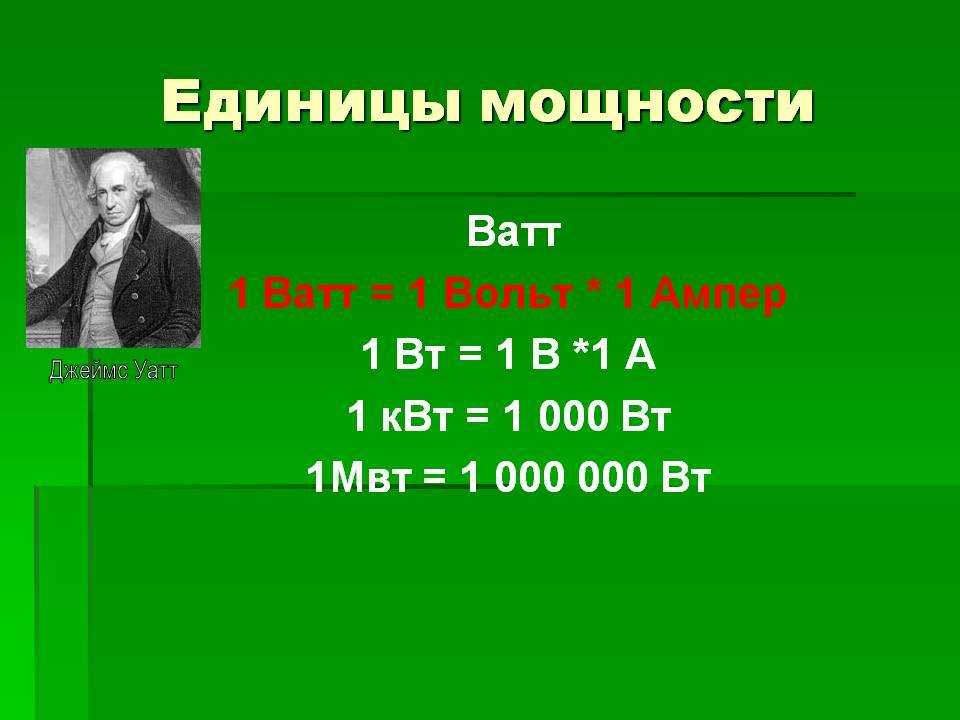

Ватт (Вт, watt, W) является общепринятой единицей измерения мощности. В международной системе единиц СИ (SI), ватт (сокращенное обозначение — Вт) относится к производным единицам.
Очень часто при расчетах и в быту возникает необходимость перевести киловатты в ватты и обратно. По сути, перевод не представляет ничего сложного, но некоторые затрудняются с простейшими вычислениями. Именно поэтому в данной статье мы решили подробно описать, сколько ватт в киловатте электроэнергии.
Соотношение единиц измерения мощности
Как мы уже сказали, Ватт относится к производным единицам, из чего следует, что значение этой величины может быть выражено через основные единицы системы.
Согласно базовому определению, за 1 ватт принимается мощность, совершающая работу величиной 1 джоуль в течение 1 секунды.
1 ватт = 1 кг·м2/с3,
Кроме этого, Вт может быть выражен с помощью других единиц измерения:
- 1 ватт = 1 Дж/с, (1 джоуль в секунду);
- 1 ватт = 1 Н·м/с, (1 ньютон на метр в секунду).
Для удобства практического применения единиц измерения, в международной системе принято использовать приставки, определяющие десятичную кратность по отношению к исходной величине.
Одной из таких приставок является «кило». Данное слово образовано от греческого «chilioi», что в переводе означает «тысяча». Таким образом, использование данной приставки означает, что исходная величина должна быть увеличена в 103 раз.
Формула, определяющая соотношение между мощностью, выраженной в киловаттах (сокращенное обозначение – кВт, kW) и Вт, выглядит следующим образом:
1 kW = 1·103 W (1)
В киловаттах принято обозначать мощность многих машин и агрегатов, которые окружают человека в быту и на производстве. Электрические плиты, кухонные электроприборы, бытовые кондиционеры, стиральные машины, пылесосы – вот неполный перечень устройств, на которых можно увидеть обозначение номинальной мощности в кВт.
Это относится и к двигателям внутреннего сгорания современных автомобилей. Правда, здесь, наряду со значением в киловатт, часто присутствует обозначение мощности в лошадиных силах. Использование этой внесистемной единицы – не что иное, как дань традиции, берущей свое начало со времен возникновения первых паровых машин, пришедших на смену конной тяге.
1 кВт = 1,36 л.с.
Таким образом, коротко ответ на вопрос, поставленный в заголовке статьи, можно сформулировать так: в 1 кВт одна тысяча ватт. Соотношение, обратное формуле (1) можно записать в следующем виде:
1 W = 1·10-3 = 1/1000 kW (2)
Как перевести киловатт в ватт? Для этого необходимо число в Вт умножить на 10-3, то есть, разделить на 1000. Для того, чтобы осуществить обратный перевод из кВт в Вт, достаточно число киловатт умножить на 103, или умножить на 1000.

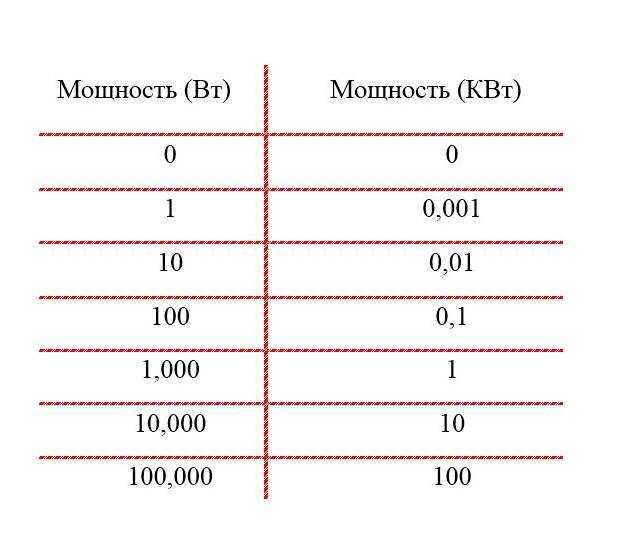

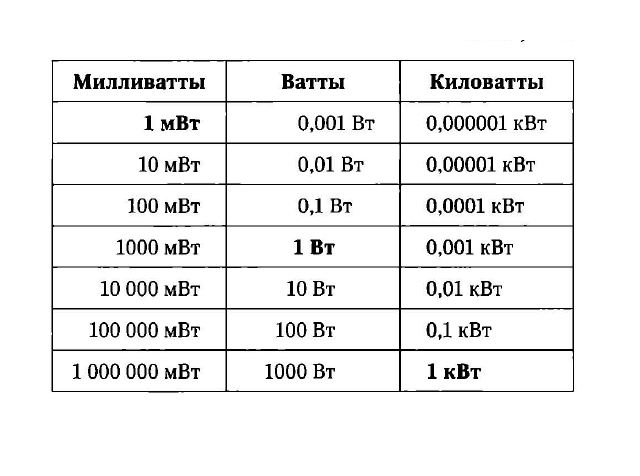

Для удобства предоставляем к вашему вниманию таблицу, с помощью которой вы сможете быстро перевести ватты в киловатты и наоборот:
| Вт | кВт |
| 1 | 0,001 |
| 10 | 0,01 |
| 100 | 0,1 |
| 200 | 0,2 |
| 500 | 0,5 |
| 1000 | 1 |
| 1800 | 1,8 |
| 10000 | 10 |
| 100000 | 100 |
Примеры переводов
Чтобы вам было понятно, как перевести киловатты в ватты и обратно, предоставим несколько простых примеров из жизни.
Пример 1. На шильдике электродвигателя указана номинальная мощность 1,5 kW. Требуется определить, как сделать перевод мощности данного двигателя в watt. В соответствии с вышеизложенным, умножаем число кВт на 1000:
Pном = 1,5 (kW)·1000 = 1500 (W).
Пример 2. Таблица технических данных электрической дрели содержит информацию: Pном = 900 W. Вычислим, сколько кВт составляет данное значение мощности:
Pном = 900 (Вт)/1000 = 0,9 (кВт).
Наименование единицы измерения мощности (kW) на слуху у каждого, кто хоть раз сдавал показания счетчика в электроснабжающую организацию. Для людей, далеких от электричества, следует сделать некоторое пояснение. Потребитель производит оплату за потребленную электроэнергию, которая измеряется в киловатт × час, что видно на фото ниже.
Один киловатт*час — это энергия, которая потребляется из электрической сети при включении в нее нагрузки, мощностью 1 kW в течение часа. Например, мощная лампа накаливания 500 W при включении на один час потребляет электрическую энергию в объеме 500 Вт × час.
Принцип решения задачи, как определить, сколько Вт × час в 1 киловатт × часе электроэнергии, такой же, как и в случае с мощностью. То есть, в нашем примере:
500 Вт × час = 500/1000 кВт × час = 0,5 кВт × час.
Аналогичным образом можно перевести 60 Вт в киловатты (будет 0,06 кВт), 200, 300 либо 2000 Вт. Надеемся, предоставленные формулы и таблица помогли вам понять, сколько ватт в киловатте электроэнергии, и как правильно перевести единицы измерения мощности от одной к другой.
Как перевести ВА (Вольт-Ампер) в Вт и наоборот?
е. проводник длиной в l метров и сечением F кв. миллиметров имеет сопротивление ρ • F/l омов Здесь ρ — постоянная, зависящая от материала и температуры проводника — удельное сопротивление; величина l/ρ — называется удельной электропроводностью
В таблицах помещены данные относительного сопротивления различных веществ, от величины которого зависит их пригодность в качестве проводников или изоляторов
Металлы для проводников
Сопротивление в омах на 1 м длины и 1 мм2 сечения; при 20° С
| Алюминий | 0,029 | Ртуть | 0,058 |
| Алюминиевая бронза | 0,13 | Серебро | 0,016 |
| Бронза | 0,17 | Сталь мягкая | 0,1-0,2 |
| Железо | 0,086 | Сталь закаленная | 0,4-0,75 |
| Медь чистая | 0,017 | Свинец | 0,21 |
| Медь обыкновенная | 0,018 | Тантал | 0,12 |
| Никкель | 0,070 | Цинк | 0,06 |
| Платина | 0,107 |
Материалы для сопротивлений
| Графит | 4,0-12,0 | Кокс | 50 |
| Константин | 0,50 | Круппин | 0,85 |
| Манганин | 0,43 | Нейзильбер | 0,16-0,4 |
| Никкелин | 0,40 | Никкель | 0,34 |
| Реотан | 0,45 | Уголь | 60 |
Изолирующие материалы
Сопротивление в мегомах (1 мегом — 1000000 омов) куба в 1 см3
| Кварц плавленный | 5.1012 | Церезин | 5.1012 |
| Парафин | 3.1012 | Эбонит | 1.1012 |
| Прессшпан | 1.105 | Каучук | 1.108 |
| Стекло | 5.107 | Сера | 1.1011 |
| Черное дерево | 4.107 | Слюда белая | 3.1010 |
| Линолеум | 1.107 | Янтарь | 5.1010 |
| Тополь парафинированный | 5.105 | Клен парафинированный | 3.104 |
| Кварц перпендикулярно к оптической оси | 3.1010 | Кварц параллельно к оптической оси | 1.10 |
| Шеллак | 1.1010 | Целлулоид белый | 2.104 |
| Сургуч | 8.109 | Шифер | 1.102 |
| Воск желтый | 2.109 | Фибра красная | 5.102 |
| Фарфор неглазированный | 3.108 |
Жидкие сопротивления
Сопротивление в омах куба в 1 см3 при 15° С
| Серная кислота 5% | 4,80 | Серная кислота 10% | 2,55 |
| Серная кислота 20% | 1,53 | Серная кислота 30% | 1,35 |
| Аммиак 1,6% | 15,22 | Аммиак 8,0% | 9,63 |
| Аммиак 16,2% | 15,82 | Раствор поваренной соли 5% | 14,92 |
| Раствор поваренной соли 10% | 8,27 | Раствор поваренной соли 15% | 6,10 |
| Раствор поваренной соли 20% | 5,11 | Раствор цинкового купороса 5% | 52,4 |
| Раствор цинкового купороса 10% | 31,2 | Раствор цинкового купороса 15% | 24,1 |
| Раствор цинкового купороса 20% | 21,3 | Раствор медного купороса 5% | 52,9 |
| Раствор медного купороса 10% | 31,3 | Раствор медного купороса 15% | 23,8 |
| Раствор сернокислого магния 5% | 83,0 | Раствор сернокислого магния 10% | 23,2 |
| Раствор сернокислого магния 15% | 20,8 | Раствор сернокислого магния 20% | 21,0 |
Сопротивление пробою
Переменный ток напряжением в 20 000 вольт пробивает изолирующий слой следующей толщины, мм:
| Воздух | 34 | Льняное масло | 7,5 |
| Парафин каменноугольный | 2,2 | Трансформаторное масло | 2,0 |
| Вулканизированный каучук | 1,2 | Невулканизированный каучук | 0,85 |
| Церезин | 0,65 | Озокерит | 0,65 |
| Гуттаперча | 0,34 | Парафин | 0,5 |
| Скипидар | 0,5 | Воск | 0,25 |
| Кабельная масса | 0,2 | Масса для заливки муфт | 0,45 |
В процессе проектирования электрическим системам довольно часто необходим очень сложный анализ. Это требуется для того, чтобы можно было легко оперировать огромным количеством величин – вольты, амперы, ватты и др. Одновременно с этим производится расчет соотношения этих величин при конкретной нагрузке на механизм.
В домашней сети напряжение фиксированное, а вот сила тока и мощность разные, хотя это и взаимозаменяемые величины.
В этом случае требуется помощь для точного перевода ватт в амперы при постоянном значении напряжения.
А чтобы это сделать, можно воспользоваться онлайн калькулятором, который расположен на нашем сайте.
Для того, чтобы произвести перевод с помощью онлайн калькулятора, нужно ввести определенные величины в указанные графы.
Но для этого нужно знать, что означают некоторые данные. Например, ампер является величиной измерения силы электрического тока, которая определяется в кулонах.
Сети на 380 вольт
Перевод значений тока в мощность для трехфазной сети не отличается от вышеприведенного, только необходимо учитывать тот факт, что потребляемый нагрузкой ток распределяется по трем фазам сети. Перевод ампер в киловатты осуществляется с учетом коэффициента мощности.
В трехфазной сети нужно понимать различие фазного и линейного напряжения, а также линейных и фазных токов. Также возможны 2 варианта подключения потребителей:
- Звезда. Используется 4 провода — 3 фазных и 1 нейтральный (нулевой). Использование двух проводков, фазного и нулевого, является примером однофазной сети 220 вольт.
- Треугольник. Используется 3 провода.
Формулы того, как перевести амперы в киловатты для обоих типов соединения, одинаковы. Различие заключается только в случае соединения треугольником для расчета отдельно подключенных нагрузок.
Соединение звездой
Если брать фазный проводник и нулевой, то между ними будет фазное напряжение. Линейным называют напряжение между фазными проводами, и оно больше фазного:
Ток, протекающий в каждой из нагрузок, такой же, как и в проводниках сети, поэтому фазные и линейные токи равны. При условии равномерности нагрузки ток в нулевом проводнике отсутствует.
Перевод ампер в киловатты для соединения звездой производится по формуле:
Соединение треугольником
При данном типе соединения напряжения между фазными проводами равняется напряжения на каждой из трех нагрузок, а токи в проводах (фазные токи) связаны с линейными (протекающими в каждой нагрузке) выражением:
Формула перевода соответствует приведенной выше для «звезды»:
Такой перевод величин используется при выборе автоматов защиты, устанавливаемых в фазные проводники питающей сети. Это справедливо при использовании трехфазных потребителей — электродвигателей, трансформаторов.
Если используются отдельные нагрузки, соединенные треугольником, то защита ставится в цепь нагрузки в формуле для расчета используют значение фазного тока:
Обратный перевод ватт в амперы осуществляется по обратным формулам с учетом условий подключения (тип соединения).
Поможет избежать вычисления заранее составленная таблица перевода, где приведены значения для активной нагрузки и наиболее распространенного значения cosø=0.8.
Таблица 1. Перевод значений киловатт в амперы для 220 и 380 вольт с поправкой cosø.
| Мощность, кВт | Трехфазный переменный ток, А | |||
| 220 В | 380 В | |||
| cosø | ||||
| 1.0 | 0.8 | 1.0 | 0.8 | |
| 0,5 | 1.31 | 1.64 | 0.76 | 0.95 |
| 1 | 2.62 | 3.28 | 1.52 | 1.90 |
| 2 | 5.25 | 6.55 | 3.,4 | 3.80 |
| 3 | 7.85 | 9.80 | 4.55 | 5.70 |
| 4 | 10.5 | 13.1 | 6.10 | 7.60 |
| 5 | 13.1 | 16.4 | 7.60 | 9.50 |
| 6 | 15.7 | 19.6 | 9.10 | 11.4 |
| 7 | 18.3 | 23.0 | 10.6 | 13.3 |
| 8 | 21.0 | 26.2 | 12.2 | 15.2 |
| 9 | 23.6 | 29.4 | 13.7 | 17.1 |
| 10 | 26.2 | 32.8 | 15.2 | 19.0 |
| Мощность, кВт | Трехфазный переменный ток, А | |||
| 220 В | 380 В | |||
| cosø | ||||
| 1.0 | 0.8 | 1.0 | 0.8 | |
| 0,5 | 1.31 | 1.64 | 0.76 | 0.95 |
| 1 | 2.62 | 3.28 | 1.52 | 1.90 |
| 2 | 5.25 | 6.55 | 3.,4 | 3.80 |
| 3 | 7.85 | 9.80 | 4.55 | 5.70 |
| 4 | 10.5 | 13.1 | 6.10 | 7.60 |
| 5 | 13.1 | 16.4 | 7.60 | 9.50 |
| 6 | 15.7 | 19.6 | 9.10 | 11.4 |
| 7 | 18.3 | 23.0 | 10.6 | 13.3 |
| 8 | 21.0 | 26.2 | 12.2 | 15.2 |
| 9 | 23.6 | 29.4 | 13.7 | 17.1 |
| 10 | 26.2 | 32.8 | 15.2 | 19.0 |
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как перевести амперы в киловатты и обратно: формула расчета Количество бытовых приборов и гаджетов с каждым годом все увеличивается, поэтому оплата электроэнергии важная строка расходов в семейном бюджете. Спрашивайте, я на связи!
