Как определить параметры светодиода?

Проверка супрессора (TVS-диода)

Защитный диод, он же  ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:

Увеличение  входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя.  Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.

Теперь о проверке. Она ничем не отличается от обычного диода. Правда есть исключение – диоды Зенера, которые также можно отнести к TVS семейству, но по сути это быстрый стабилитрон, работающий по «механизму» лавинного пробоя (эффект Зинера).  Но, проверка работоспособности скатывается к обычной прозвонке. Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку (годная она или нет) пытаясь поджечь.

Напряжение светодиодных ламп

Современные светодиодные лампы, изготавливаемые для домашнего пользования и в целях промышленности, предназначены для переменного напряжения питания 110 ― 220 В. Этот показатель достигается с помощью объединения нескольких чипов. За понижение напряжения и получения постоянного тока в этом случае отвечает драйвер, встраиваемый в каждую лампу.

Сами светодиоды в лампе рассчитаны на более низкое напряжение постоянного типа. В большинстве ламп используются светодиоды SMD 5050 или SMD 2835. В китайских лампах типа Кукуруза используются LED SMD 3014. Все эти светодиоды рассчитаны на рабочее напряжение 2-3,2 В (постоянный ток), более точное значение зависит от излучаемого цвета, падение напряжение также у всех разное, от 1,8 В до 3 В.

Способ 1

Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода. Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке. Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины.

Светодиоды.

Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра. Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна. Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен. Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей.

Будет интересно Как сделать регулятор мощности на симисторе своими руками

Понадобится мультиметр, которым можно тестировать транзисторы. В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так. Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–». Проверка светодиода Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Устройство светодиода, принципы излучения света

Полупроводниковый переход p-n типа подключают к источнику постоянного напряжения в соответствии с полярностью выводов.

Внутри контактного слоя веществ p- и n-типов под его действием начинается движение свободных отрицательно заряженных электронов и дырок, которые обладают положительным знаком заряда. Эти частицы направляются к притягивающим их полюсам.

   Устройство светодиода, принцип получения света полупроводником

В переходном слое заряды рекомбинируют. Электроны проходят из зоны проводимости в валентную, преодолевая уровень Ферми.

За счет этого часть их энергии освобождается с выделением световых волн различного спектра и яркости. Частота волны и цветопередача зависят от вида смешанных материалов, из которых сделан p-n переход.

Для излучения света внутри активной зоны полупроводника требуется соблюсти два условия:

Эта сложная техническая задача решается несколькими путями. Один из них — создание нескольких слоев p-n переходов, когда образуется сложная гетероструктура.

Напряжение светодиодных ламп

Современные светодиодные лампы, изготавливаемые для домашнего пользования и в целях промышленности, предназначены для переменного напряжения питания 110 ― 220 В. Этот показатель достигается с помощью объединения нескольких чипов. За понижение напряжения и получения постоянного тока в этом случае отвечает драйвер, встраиваемый в каждую лампу.

Сами светодиоды в лампе рассчитаны на более низкое напряжение постоянного типа. В большинстве ламп используются светодиоды SMD 5050 или SMD 2835. В китайских лампах типа Кукуруза используются LED SMD 3014. Все эти светодиоды рассчитаны на рабочее напряжение 2-3,2 В (постоянный ток), более точное значение зависит от излучаемого цвета, падение напряжение также у всех разное, от 1,8 В до 3 В.

Разновидности и устройство

Индикаторные LED

Индикаторные светодиоды, в свою очередь, можно разбить на несколько групп.

1. DIP светодиоды

Светодиоды этого типа представляют собой светоизлучающий кристалл в выводном корпусе, часто с выпуклой линзой. Типы корпусов: цилиндрические, диаметром 3, 4, 5, 8, 10… мм, и прямоугольные.

Выпускаются в очень широком диапазоне цветов – вплоть до ИК и УФ диапазонов. Могут быть как одноцветными, так и многоцветными (когда в одном корпусе сосредоточено несколько кристаллов разных цветов), — например, RGB.

Одним из недостатков этих LED можно отметить невысокий угол рассеяния светового потока: обычно не более 60⁰.

2. Super Flux “Piranha”

Конструктивно светодиоды Пиранья представляют собой сверхъяркие светодиоды в прямоугольном корпусе с четырьмя выводами. Такая конструкция позволяет надежно закрепить светодиод на плате.

Доступные разновидности: красный, зеленый, синий и три белых (различаются температурой свечения). Выпускаются в корпусах с линзой (3 и 5 мм) и без нее. Угол рассеяния варьируется в пределах от 40⁰ до 120⁰.

Область применения Piranha – подсветка автомобильных приборов, дневных ходовых огней, рекламных вывесок и т.д.

3. Straw Hat

Наряду с Piranha, большим углом рассеяния светового потока обладают светодиоды типа Straw Hat («соломенная шляпа»). Внешне они напоминают обычные цилиндрические двухвыводныне LED, но с меньшей высотой и увеличенным радиусом линзы, за что и получили свое название.

Излучающий кристалл в этих светодиодах расположен ближе к передней стенке линзы (не забудьте почитать про назначение линзы для светодиода), благодаря чему достигается угол рассеяния порядка 100-140⁰.

Выпускаются красные, синие, зеленые, желтые и белые LED. Благодаря способности создавать ненаправленное излучение, могут использоваться в декоративных целях, в качестве замены ламп аварийной тревоги и других местах, где требуется равномерная подсветка с низким энергопотреблением.

4. SMD светодиоды

Кроме выводных LED, выпускаются светодиоды типа SMD. Сюда следует отнести сверхъяркие цветные и белые светодиоды мощностью около 0.1 Вт в корпусе для поверхностного монтажа. Размеры корпусов обычно стандартные для любых элементов типа SMD: 0603, 0805, 1210 и т.д., где маркировка обозначает длину и ширину в сотых долях дюйма или в миллиметрах. При этом существуют как разновидности с выпуклой линзой, так и без нее.

Благодаря простоте монтажа, на основе этих LED выпускаются светодиодные ленты. Например, широкую известность в этой области приобрел светодиод Cree SMD 3528.

Анализируем результаты

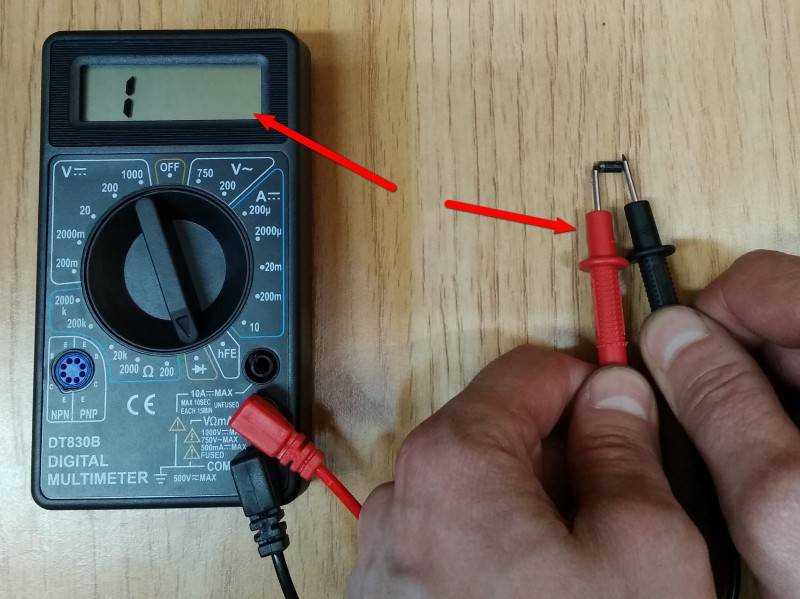

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт

при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль

при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке. При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше. Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

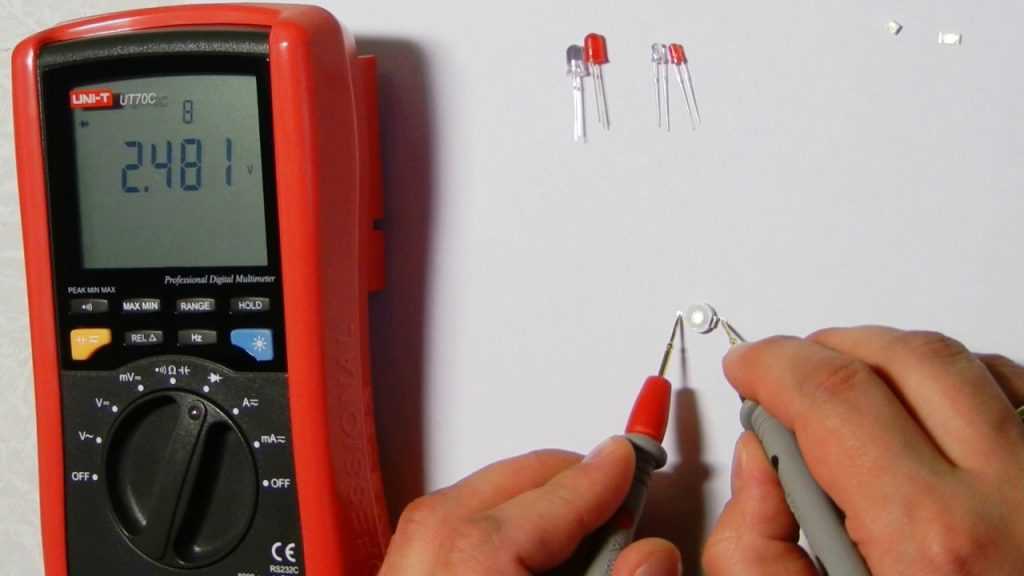

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

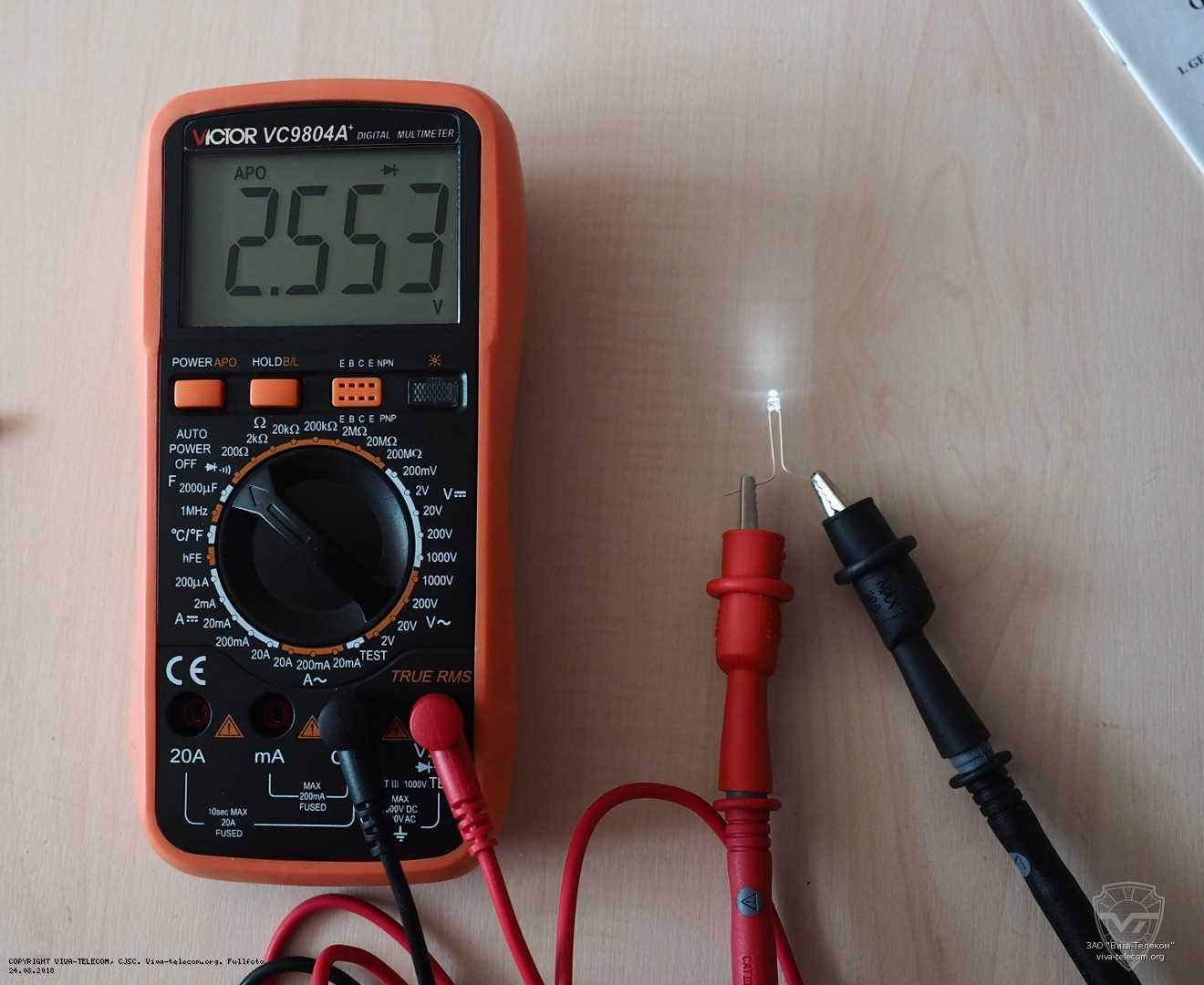

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Как подобрать блок питания для светодиодной ленты

Калькулятор подбора блока питания

Очень часто светодиодная лента питается от постоянного напряжения 12/24V. Поэтому, для ее подключения требуется блок питания, преобразующий переменное напряжение сети 220V (AC) в постоянное 12/24V (DC).

При подборе блока питания для светодиодной ленты нужно опираться на три параметра:

1. напряжение питания (12/24),
2. общая потребляемая мощность ленты и
3. необходимость защиты блока от повышенной влажности.

Рассмотрим все вышеперечисленные характеристики на примере самой доступной светодиодной ленты SMD 3528 60 4,8Вт/метр.

Пусть, необходимая длина светодиодной ленты составляет 16 метров.

Напряжение питания светодиодной ленты чаще всего бывает 12V или 24V (хотя недавно появились специальные ленты с напряжением 36V). Напряжение ленты обычно указано на упаковке или на самой ленте. Блок питания на выходе должен обеспечивать именно такое напряжение. В характеристиках светодиодной ленты SMD 3528 60LED указано рабочее напряжение 12 В. Следовательно, нужен блок питания с поcтоянным напряжением 12 В (DC).

Цена блока питания пропорциональна его мощности

Для расчета минимальной и достаточной мощности блока питания обратите внимание на такой параметр ленты, как потребляемая мощность. В нашем случае потребляемая мощность — 4,8 Вт/метр. Умножаем требуемое количество метров ленты (16 метров) на мощность одного метра (4,8 Вт/метр) и получаем общую потребляемую мощность 76,8 Вт

16 x 4,8 = 76,8 Обратите внимание, что блок питания должен иметь в запасе не менее 20% мощности! Поэтому, чтобы рассчитать требуемую минимальную мощность блока питания умножаем потребляемую мощность ленты на 1,2. Получаем мощность блока питания 92,16 Вт. Блок питания на 96 Вт, скорее всего не существует. Зато очень даже существуют блоки питания на 100 Вт. 76,8 * 1,2 =92,16

Умножаем требуемое количество метров ленты (16 метров) на мощность одного метра (4,8 Вт/метр) и получаем общую потребляемую мощность 76,8 Вт

16 x 4,8 = 76,8 Обратите внимание, что блок питания должен иметь в запасе не менее 20% мощности! Поэтому, чтобы рассчитать требуемую минимальную мощность блока питания умножаем потребляемую мощность ленты на 1,2. Получаем мощность блока питания 92,16 Вт

Блок питания на 96 Вт, скорее всего не существует. Зато очень даже существуют блоки питания на 100 Вт. 76,8 * 1,2 =92,16

Если вы приобретаете влагозащищенную светодиодную ленту для установки на улице или во влажном помещении, то и источник питания следует приобретать герметичный (влагозащищенный). На нем должна быть указана степень пылевлагозащиты IP65, IP66 или IP67. Если же речь идет о жилом помещении, то гораздо лучше подойдут обычные интерьерные светодиодная лента и блок питания. Дело в том, что в жилом помещении на шкафах или под потолком температура воздуха достаточно высокая, от чего герметичные блоки быстрее перегреваются, выходят из строя, и иногда даже взрываются.

Калькулятор подбора блока питания для светодиодной ленты

Введите параметры подключаемой светодиодной ленты и кликните по кнопке «Рассчитать»:

Как правильно подключить блок питания

Как соединить блоки питания для увеличения выходной мощности или напряжения

Как подключить светодиодную ленту

Как подключить многоцветную (RGB) светодиодную ленту

Как подобрать RGB-контроллер для многоцветной светодиодной ленты

Назад

Все инструкции

История изобретения и развития технологии LED

Как и многие другие технологии, световое излучение полупроводников было обнаружено случайно. В ходе экспериментов. Его первооткрывателем считается британец Генри Раунд. В 1907 году он увидел слабое свечение при протекании электрического тока через соединение металла и карбида кремния. На катоде он отметил излучение света жёлтого, зелёного и оранжевого цветов.

Через 16 лет аналогичное явление обнаружил советский физик Олег Лосев. Он тоже не преследовал цели получить источник света, так как работал над детекторами радиоволн. В 1927 году этот эффект был запатентован под определением “световое реле”. В 1942 году Лосев умер, а его открытие на долгое время было забыто.

Олег Лосев

Следующие 20 лет учёным было не до света. Тем более, что в те годы с этим отлично справлялась лампа накаливания. Лишь в 1962 году американцы, можно сказать, заново открыли то, о чём 40 лет назад говорил Лосев. Технологию изучили более подробно, развили и начали серийное производство первых светодиодов.

Сначала светодиоды были только красные и жёлтые. Светили они тускло. Стоили очень дорого — 200 долларов за штуку. Чуть позже технологию освоили ещё лучше. Стоимость изделий удалось снизить, и светодиоды массово стали появляться в роли индикаторов на различной технике тех лет. Например, в карманных калькуляторах известной фирмы HP.

То, что мы сегодня называем SMD светодиодами, появилось в 1983 году. Разработки и массовое производство организовала другая известная “калькуляторная” фирма — Citizen.

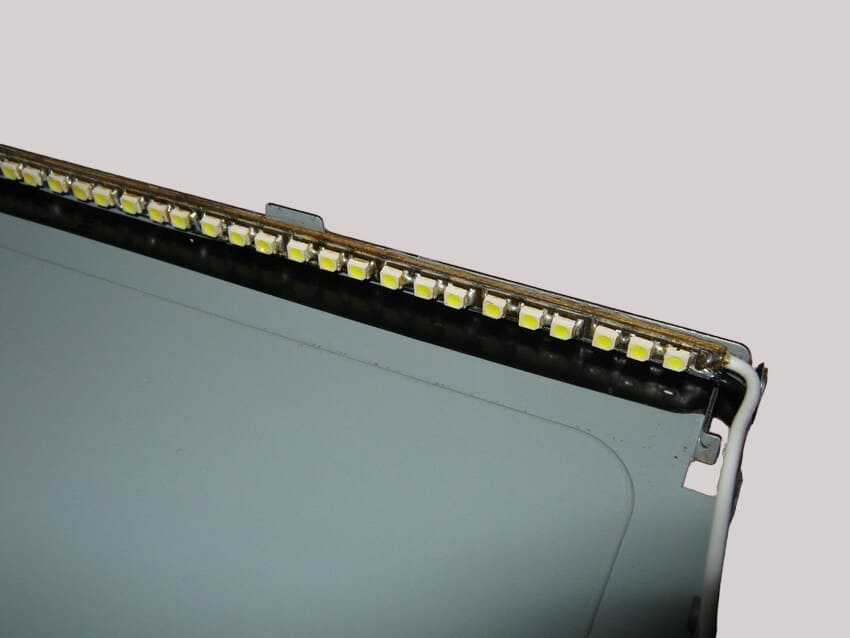

LED подсветка монитора компьютера

Рывок ЛЕД технологии приходится на девяностые годы прошлого века, которые у нас принято называть лихими. Сделали его японцы. Было освоено производство недорогих светодиодов практически всех цветов — от красного до синего. Белые тоже появились в этот период. Они были изготовлены на основе синих с применением люминофорного покрытия.

В начале двухтысячных годов белые светодиоды начали использоваться в гаджетах — для эффективной подсветки жидкокристаллических дисплеев. Этот принцип дожил и до наших дней — LED подсветка есть в смартфонах, телевизорах, ноутбуках, планшетах, часах

Причин тому две — компактность и крайне низкое энергопотребление, что особенно важно для мобильных устройств

Разновидности и устройство

Все светодиоды разделяют на категории индикаторные и осветительные.

Индикаторные устройства

Назначение состоит в индикации процессов и состояния. Также используются для подсветки приборных палений, мониторов. Мощность их сравнительно невелика – до 0,02 Вт, яркость умеренная. Классификация диодов связана с конструкцией.

• DIP – светоизлучающий маломощный кристалл заключен в корпус, обычно с выпуклой линзой. Форма корпуса цилиндрическая с диаметром от 3 мм и прямоугольная. Выпускаются модели, излучающие свет от инфракрасного до ультрафиолетового. Могут быть одно- и многоцветными, если требуется сложная индикация. Минус устройства – небольшой угол рассеяния, не более 60 градусов.
• Super Flex «Pirahna» – сверхъяркий полупроводник в прямоугольном корпусе с 4 выводами. Конструкция легко крепится на плату. Диод используют для подсветки автомобильных приборов, рекламных вывесок холодных огней. Выпускают красный, зеленый, синий и 3 белых светодиодов. Корпусов всего 2: на 3 и 5 мм с линзой и без нее. Угол рассеивания – от 40 до 120 градусов.
• Straw Hat – по виду напоминают двухвыводные цилиндрические модели, но меньшей высоты с линзой с большим радиусом. Полупроводник здесь расположен намного ближе к стенке линзы, что обеспечивает больший угол рассеивания – 100–140 градусов. Выпускают синие, красные, зеленые, желтые и белые светодиоды. Они чаще используются в декоративных целях, так как создают рассеянный, а не направленный свет. Обычная сфера применения – места, где требуется равномерная подсветка.
• SMD – вариант для поверхностного монтажа. Кристаллы помещаются в корпуса прямоугольные и квадратные, но плоские. Размеры указаны в маркировке – 0603, 0805, где цифры обозначают длину и ширину в сотых дюйма. Есть разновидности с выпуклой линзой и без нее. Светодиоды сверхъяркие, мощность до 0,1 Вт, как цветные, так и белые. SMD-модели получили широкое применение при монтаже подсветки.

Осветительные светодиоды

Лазерный светодиод Такие полупроводники применяются для освещения: помещений, улиц, автомобилей. Они намного мощнее и выпускаются только в белом цвете разной температуры: белый холодный, белый теплый, дневной.

На самом деле белого излучения в природе не существует. Чтобы получить генератор белого света, комбинируют три базовых цвета – красный, синий, желтый.

• SMD LED – большинство осветительных светодиодов имеет такое исполнение. От индикаторных их отличает только большая мощность. Угол рассеивания – 100–130 градусов, поэтому для равномерного освещения нужно много LED.
• COB – по сути, аналог платы, в которую интегрировано большое количество кристаллов SMD – несколько десятков. Угол рассевания – 180 градусов, так что этот вариант подходит для формирования только рассеянного излучения.
• Filament LED – спектр излучения близок к лампе накаливания. Чаще используется для освещения жилых комнат и для создания декоративного освещения. КПД модели выше, чем у SMD.

SSMD LED

COB

Filament LED Выпускают еще один необычный вариант – лазерный светодиод. Полупроводниковые кристаллы в них излучают узконаправленный поток света – в 5–10 градусов. Применяются в лазерных устройствах, наподобие строительного уровня, в линиях оптоволоконной связи, в целеуказателях.

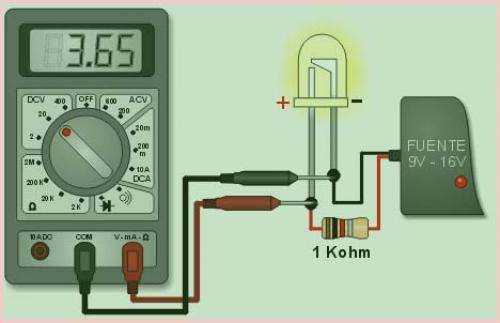

Напряжение светодиода. Величина тока потребления светодиода

Как правило, для обычных светодиодов предусмотрена сила тока величиной 0,02А. Однако бывают светодиоды, рассчитанные на 0,08А. К таким светодиодам относят более мощные приборы, в устройстве которых задействованы четыре кристалла. Они располагаются в одном корпусе. Так как каждый из кристаллов потребляет по 0,02А, в сумме один прибор будет потреблять 0,08А.

Стабильность работы светодиодных приборов зависит от величины тока. Даже незначительное увеличение силы тока способствует снижению интенсивности излучения (старению) кристалла и увеличению цветовой температуры. Это в конечном результате приводит к тому, что светодиоды начинают отливать синим цветом и преждевременно выходят из строя. А если показатель силы тока увеличивается существенно, светодиод сразу перегорает.

Чтобы ограничить потребляемый ток, в конструкциях LED-ламп и светильников предусмотрены стабилизаторы тока для светодиодов (драйверы). Они преобразуют ток, доводя его до нужной светодиодам величины. В случае, когда требуется подключить отдельный светодиод к сети, нужно использовать токоограничительные резисторы. Расчет сопротивления резистора для светодиода выполняют с учетом его конкретных характеристик.

Полезный совет! Чтобы правильно подобрать резистор, можно воспользоваться калькулятором расчета резистора для светодиода, размещенным в сети интернет.

Включение светодиодов от блока питания

Речь пойдёт о блоках питания (БП), работающих от сети переменного тока 220 В. Но даже они могут сильно отличаться друг от друга выходными параметрами. Это могут быть:

• источники переменного напряжения, внутри которых есть только понижающий трансформатор;
• нестабилизированные источники постоянного напряжения (ИПН);
• стабилизированные ИПН;
• стабилизированные источники постоянного тока (светодиодные драйверы).

Подключить светодиод можно к любому из них, дополнив схему нужными радиоэлементами. Чаще всего в качестве блока питания применяют стабилизированные ИПН на 5 В или 12 В. Данный тип БП подразумевает, что при возможных колебаниях напряжения сети, а также при изменении тока нагрузки в заданном диапазоне напряжение на выходе изменяться не будет. Это преимущество позволяет подключать к БП светодиоды, используя только резисторы. И именно такой принцип подключения реализован в схемах с индикаторными светодиодами.

светодиодных матриц

• I_{драйвера} – ток драйвера по паспорту, А;
• I_LED – номинальный ток светодиода, А.

В качестве источника питания можно использовать даже одну пальчиковую батарейку на 1,5 В. Но для этого придётся собрать небольшую электрическую схему, которая позволит повысить напряжение питания до нужного уровня. О том, как это сделать, можно узнать из статьи «Как подключить светодиод от батарейки на 1,5 В».

Инфракрасный диод — источник Невидимого света

ИК диоды широко используются в удаленном управлении (пульт ДУ). Инфракрасные диоды на самом деле испускают нормальный свет с определенным цветом, который не чувствителен к человеческим глазом, потому что его длина волны 950 нм, ниже видимого спектра. Многие источники, такие как солнце, лампы, даже человеческое тело испускает инфракрасные лучи. Поэтому необходимо, чтобы модулировать излучение от ИК-диода, чтобы использовать его в электронном приложении, чтобы предотвратить ложное срабатывание. Модуляции делает сигнал от ИК-светодиода значительно выше чем шум. Инфракрасные диоды есть в корпусе, которые являются непрозрачным для видимого света, но прозрачна для инфракрасного. ИК-светодиоды широко используются в системах управления.

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

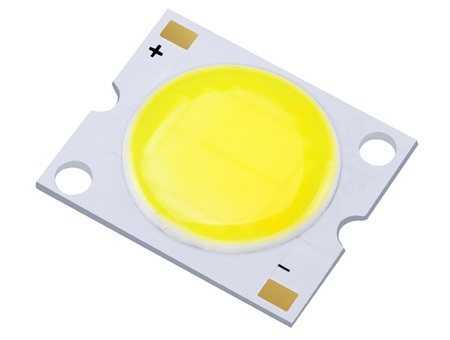

COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

Влияние температуры

При увеличении уровня напряжения источника сила тока через полупроводниковый слой возрастает и свечение увеличивается: в зону рекомбинации поступает повышенное количество зарядов за единицу времени. Одновременно происходит нагрев токоведущих элементов. Его величина критична для материала внутренних тоководов и вещества p-n перехода. Излишняя температура способна их повредить, разрушить.

Внутри светодиодов энергия электрического тока переходит в световую непосредственно, без излишних процессов: не так, как у ламп с нитями накаливания. При этом образуются минимальные потери полезной мощности, обусловленные низким нагреванием токопроводящих элементов.

   Рабочая температура светодиода и нити накаливания

За счет этого создается высокая экономичность этих источников. Но, их можно применять только там, где сама конструкция защищена, блокирована от внешнего нагрева.

Цветовая маркировка световых диодов

С одной стороны, цветовая маркировка позволяет определить вид и характеристики светодиода, с другой – единых обозначений не существует. Каждый производитель использует свои значения. В России есть цветовая маркировка, но ее редко используют – список элементов из цифр и букв слишком большой, запомнить достаточно сложно, расшифровка неудобна для обычного покупателя.

Более простое буквенное обозначение принимают за общепринятое (неофициально). Используют в основном для светодиодных лент. Кроме общих характеристик указывают степень защиты элемента от проникновения мусора и влаги – IP и цифры от 0 до 6.

Чтобы выбрать хороший вариант для замены устаревших лампочек, необходимо выяснить, какие бывают светодиоды, и установить параметры подключаемой электрической сети: соответствие напряжения, силы тока, сопротивления.

Инфракрасный диод — источник Невидимого света

ИК диоды широко используются в удаленном управлении (пульт ДУ). Инфракрасные диоды на самом деле испускают нормальный свет с определенным цветом, который не чувствителен к человеческим глазом, потому что его длина волны 950 нм, ниже видимого спектра. Многие источники, такие как солнце, лампы, даже человеческое тело испускает инфракрасные лучи. Поэтому необходимо, чтобы модулировать излучение от ИК-диода, чтобы использовать его в электронном приложении, чтобы предотвратить ложное срабатывание. Модуляции делает сигнал от ИК-светодиода значительно выше чем шум. Инфракрасные диоды есть в корпусе, которые являются непрозрачным для видимого света, но прозрачна для инфракрасного. ИК-светодиоды широко используются в системах управления.

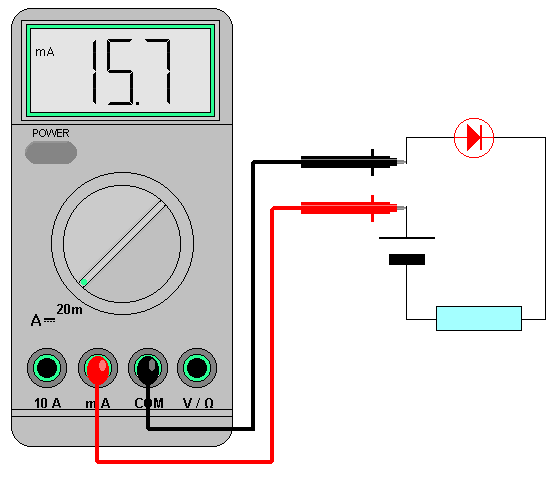

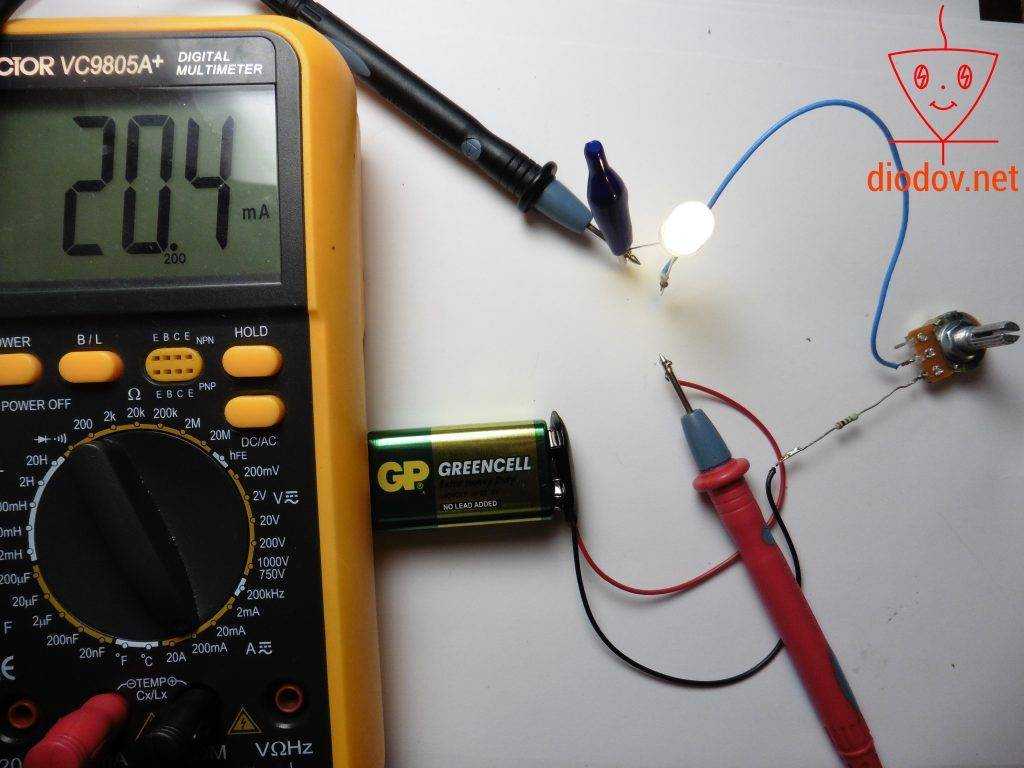

Как узнать на какой ток рассчитан светодиод

Все вышесказанное относится к обычным LED, работающим без дополнительных встроенных элементов. Существующие технологии позволяют встраивать в корпус прибора добавочные комплектующие. Например, гасящие резисторы. Так получают светодиоды на большее напряжение – 5,12 или 220 В. Визуально определить напряжение зажигания таких приборов практически невозможно. Поэтому остается один путь.

Если предыдущие способы не дали результата и есть уверенность, что LED исправен, надо пробовать подавать на него повышенное напряжение. Сначала 5 В, потом увеличить напряжение до 12 В, если результата нет – можно попробовать повышать далее, вплоть до 220 В. Но до таких величин лучше не экспериментировать – это напряжение опасно для человека. Кроме того, в случае ошибки можно получить разрушение корпуса светодиода. При этом может произойти небольшой хлопок, оплавление изоляции проводов, возгорание и т.д. В настоящее время технологии шагнули далеко вперед, и светодиод стоит не настолько дорого, чтобы из-за него рисковать оборудованием и здоровьем.

Закрепляем знания при помощи видео.

Основные выводы

Возможность определения рабочих характеристик светодиода позволяет создать для него оптимальный режим функционирования. В результате элемент сможет продемонстрировать максимальный срок службы и эффективность, выдать достаточную яркость свечения без перегрузок. Знание номинальных параметров устройства позволит исправить ошибки соединения, подобрать наиболее подходящий тип источника питания, избежать аварийных ситуаций или перегрузок. Умение грамотно определить характеристики светодиода подразумевает знание различных методик проверки, от простого определения работоспособности, до более детальной проверки рабочего тока, напряжения и мощности. Это расширит возможности и позволит использовать один из вариантов, доступный в заданных условиях.

Предыдущая

СветодиодыКак выбрать светодиодные светильники для гаража и организовать освещение

Следующая

СветодиодыЧто лучше: галогеновые или светодиодные лампы для дома и в авто

Вывод

При обычном использовании перезаряжаемой батареи потенциал положительного электрода как при разряде, так и при перезарядке остается больше, чем потенциал отрицательного электрода. С другой стороны, роль каждого электрода переключается во время цикла разрядки / зарядки.

• Во время разряда положительным является катод, отрицательным является анод.
• Во время заряда положительным является анод, отрицательным является катод.

Тексты, описывающие аккумуляторные аноды или катоды, безусловно, косвенно рассматривают случай разряда, что является неполным предсталением о процессах, происходящих внутри вторичного элемента.
